DaTheo · 17.05.2026, 22:36

wissen tue ich es nicht genau. Ich weiß nur, dass die Polo Classic (Polo Limosine) die einzigen Griffe waren, die es grundiert/lackiert gab für die Golf3/Polo Plattform. Kam mir nur in den Sinn, weil du einmal kurz übers lackieren geschrieben hast.
Ich konnte die damals (2010) beim Freundlichen direkt kaufen, aber das ist leider auch schon ein paar Tage her.
Soweit ich mich erinnere musste man bei den Pologriffen aber den Metallhebel im Schloss (da wo der Griff einhakt beim Ziehen am Griff) etwas nach außen biegen, dass der Griff perfekt öffnet

Hier mal ein Beispiel von Ebay.
EBAYLINK

Matthias1987 · 18.05.2026, 05:33

08.05.2026

Zum neu Verzinken und Gelb Chromatieren ging es wieder an das Zerlegen aller Teile
die zum Lackieren bereits montiert worden sind.

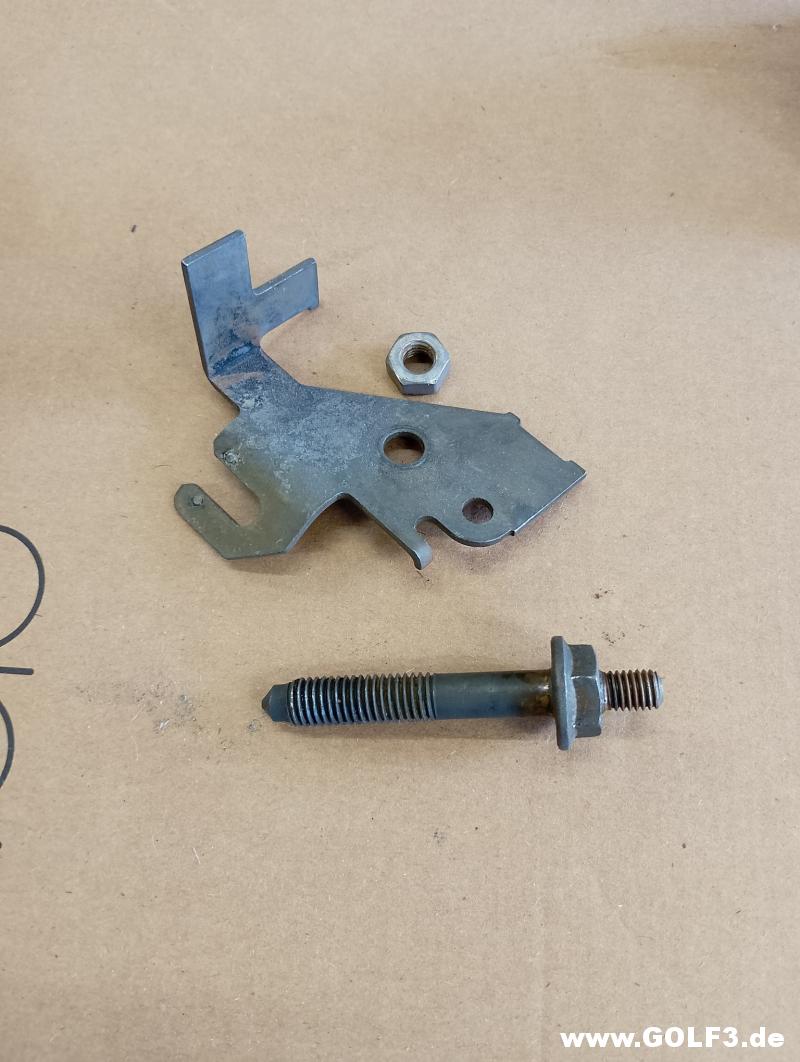

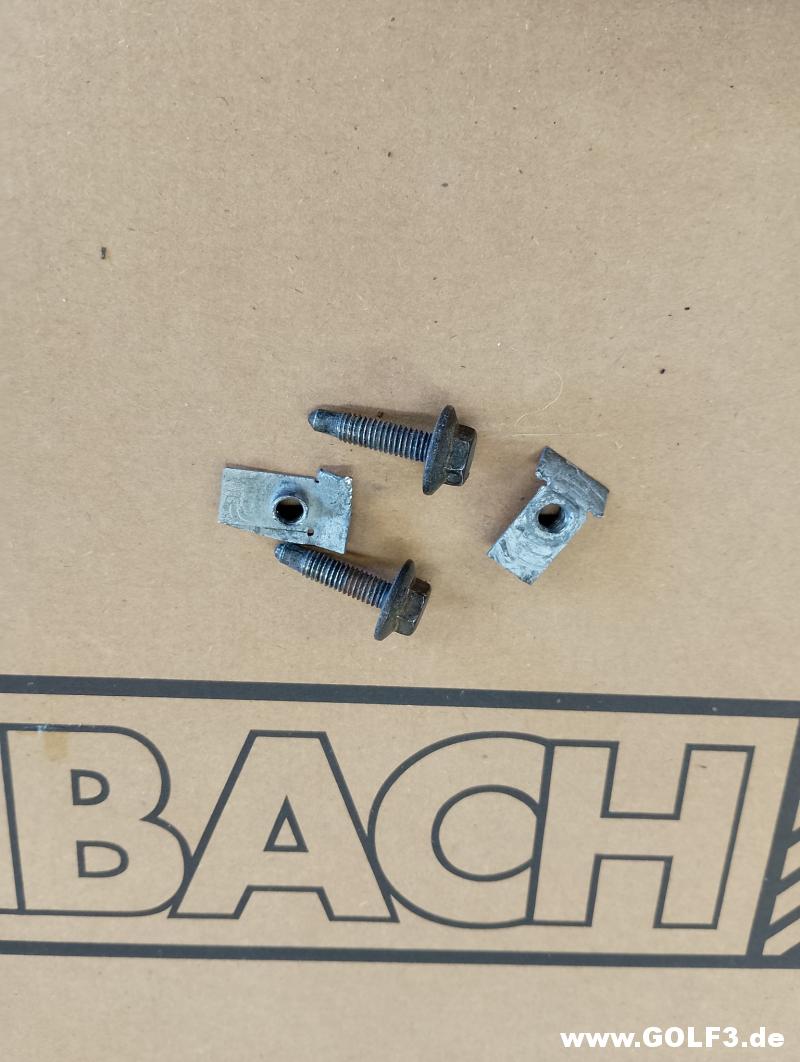

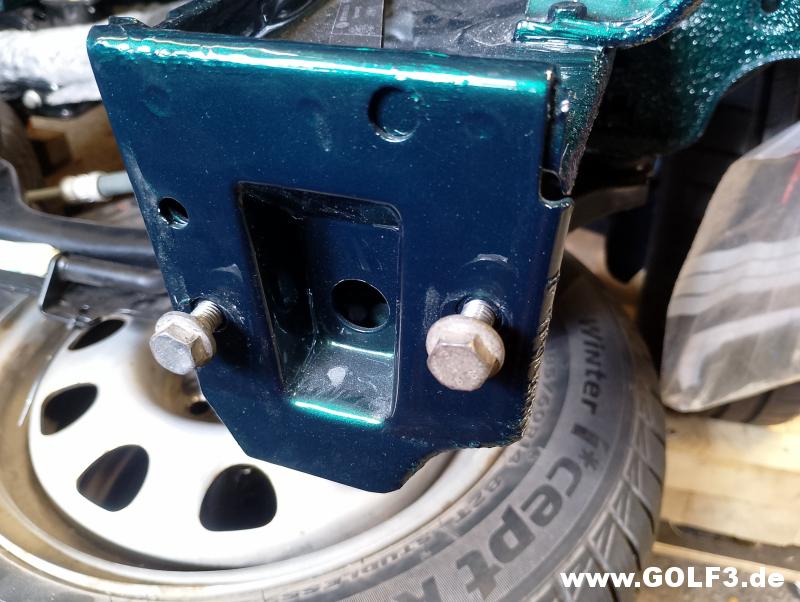

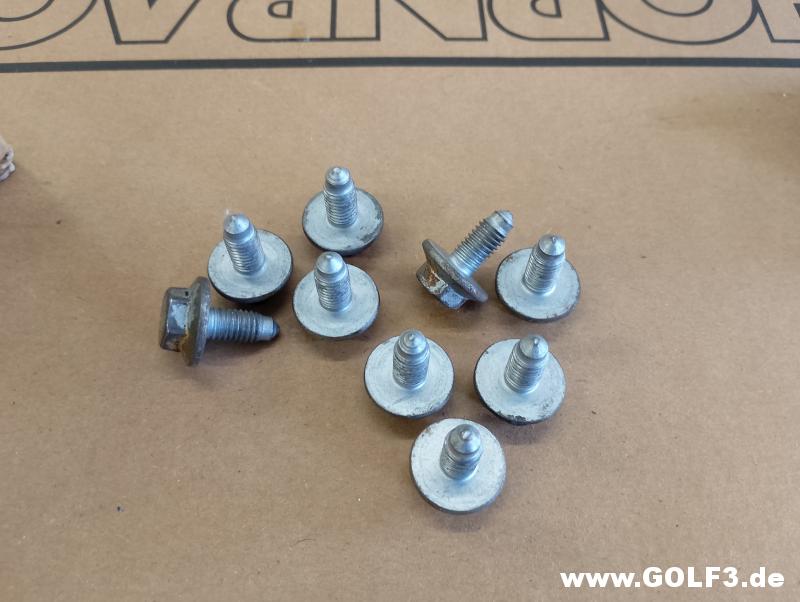

Halter von der Stoßstange vorne.

Kotflügel zur Stoßstange.

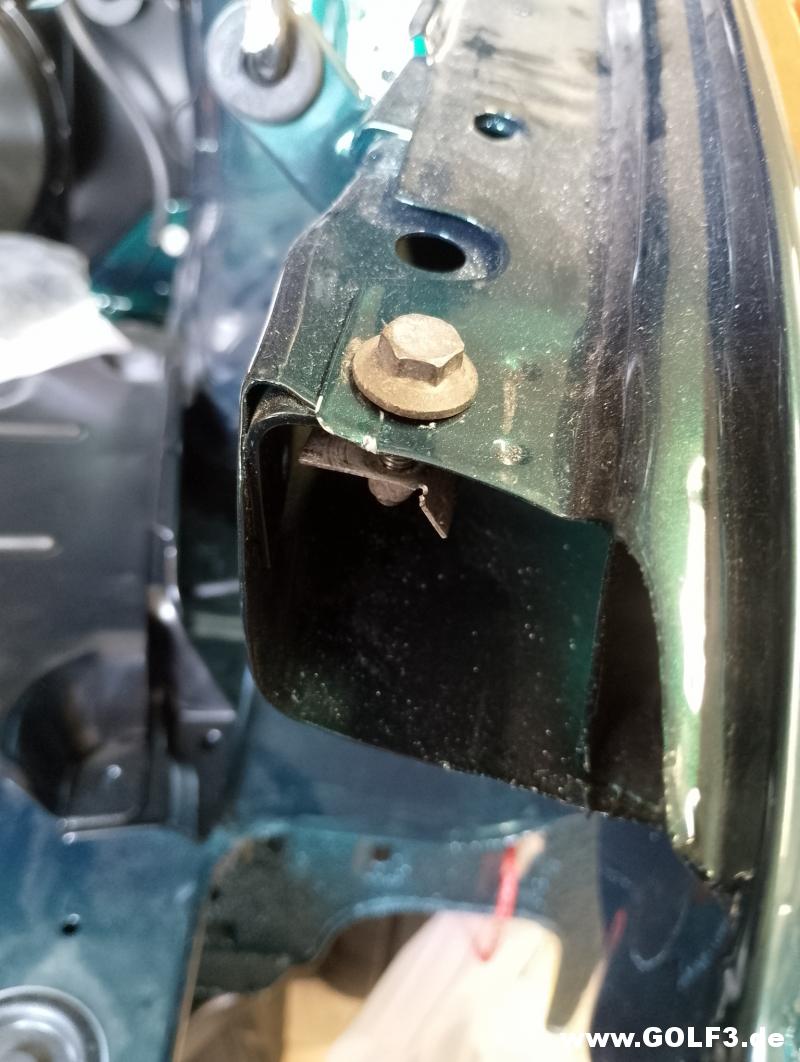

Stoßfänger / Längsträger

Spritzwand

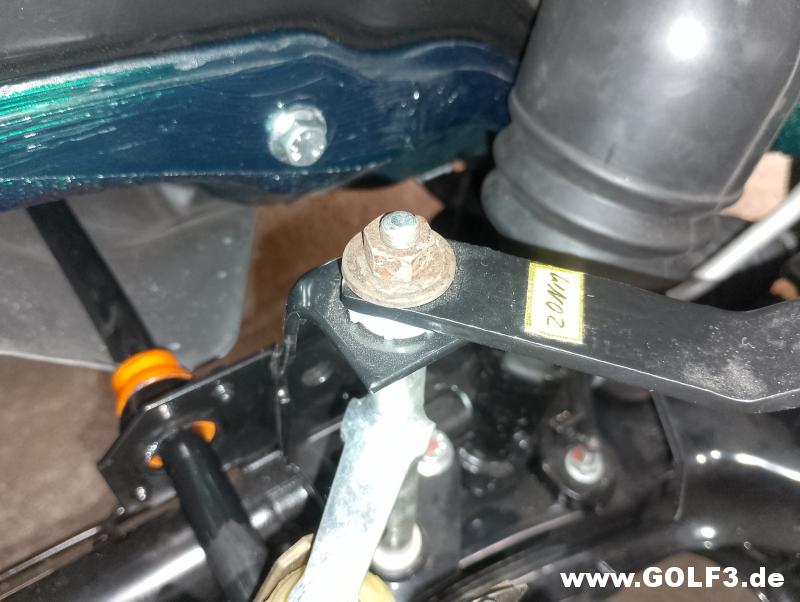

Schaltturm

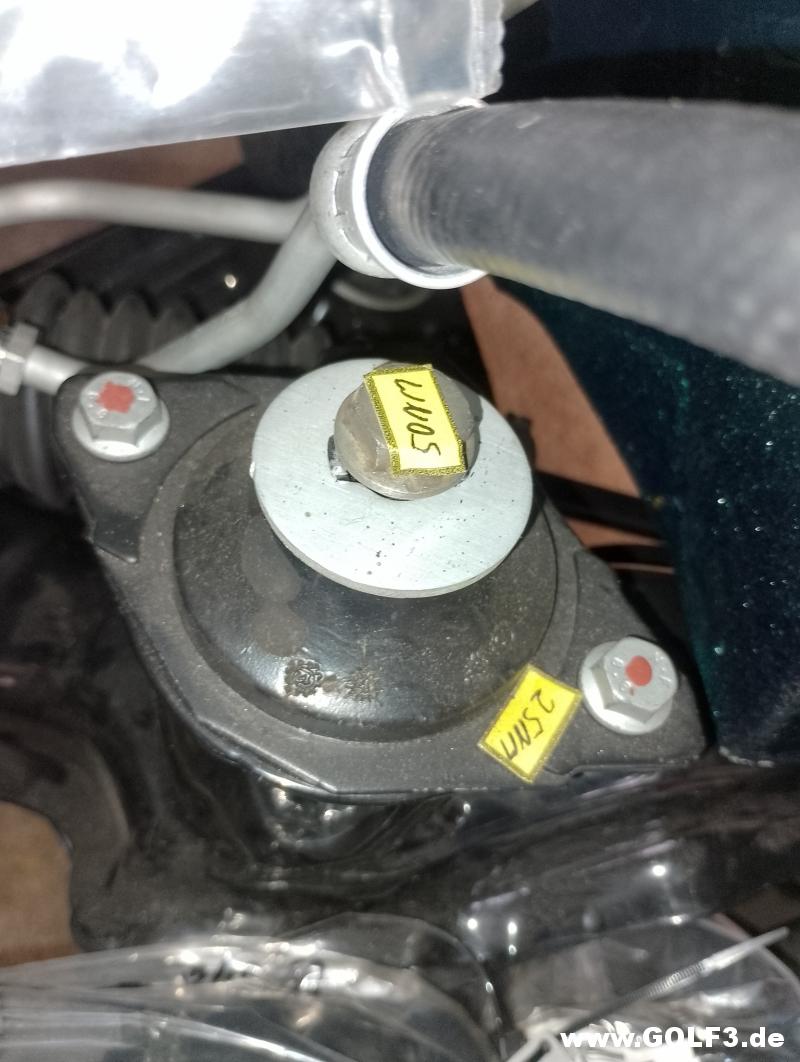

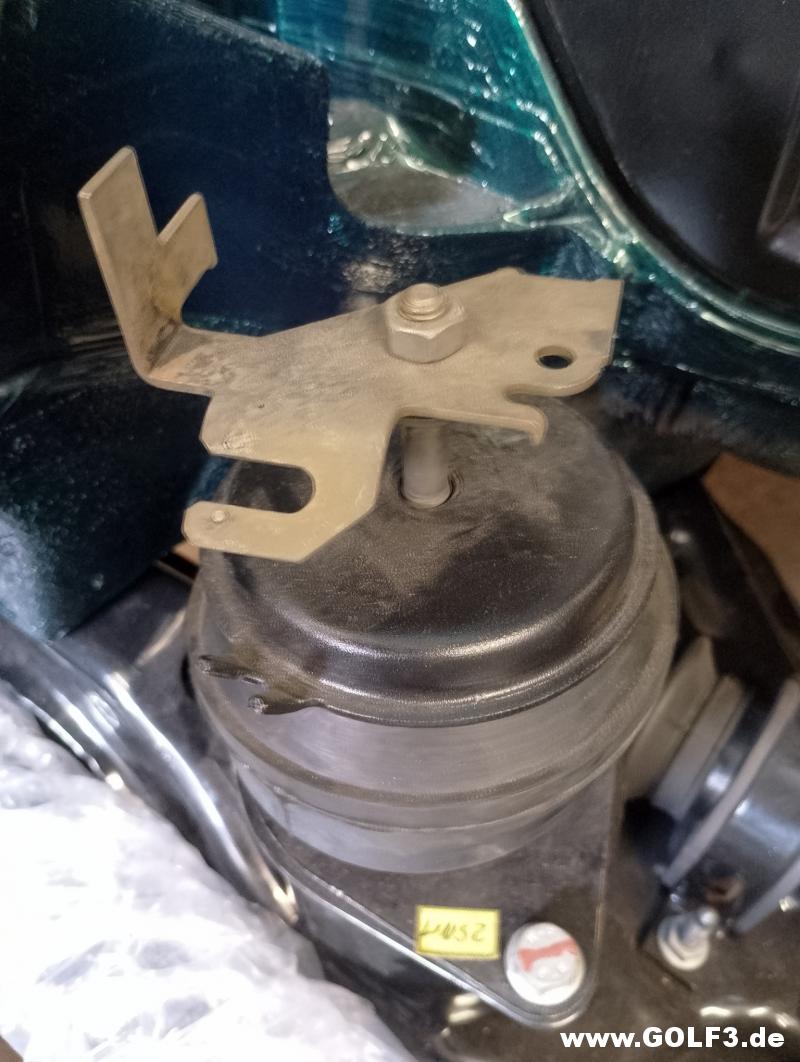

Motorlager rechts mit Halter für den Stecker von der Lambdasonde.

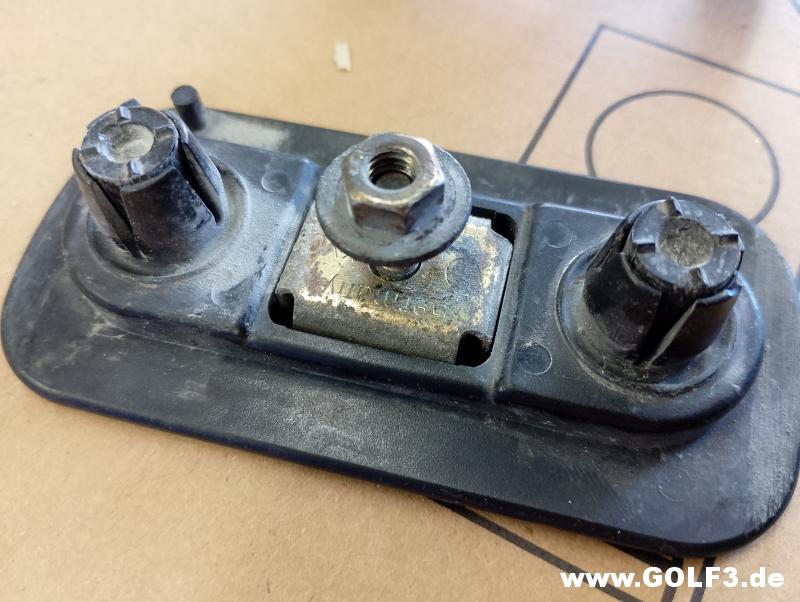

Motorlager links

Motorlager vorne

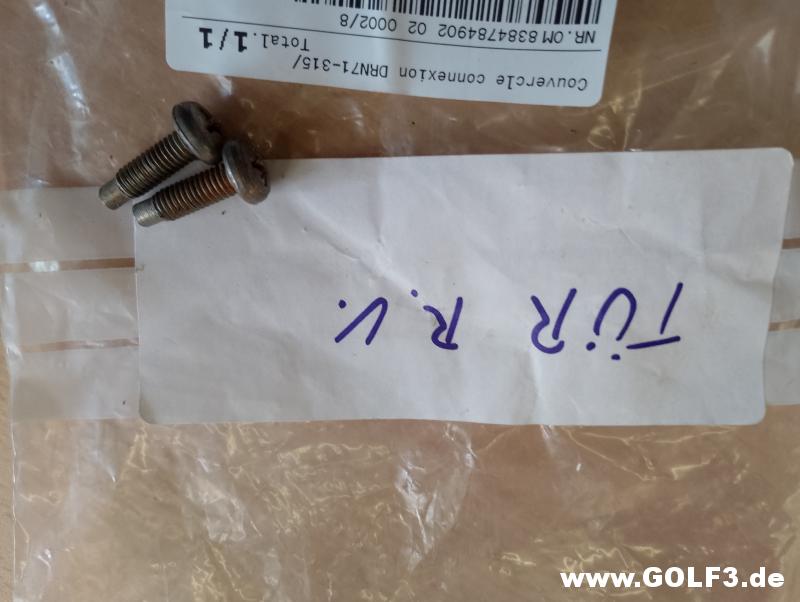

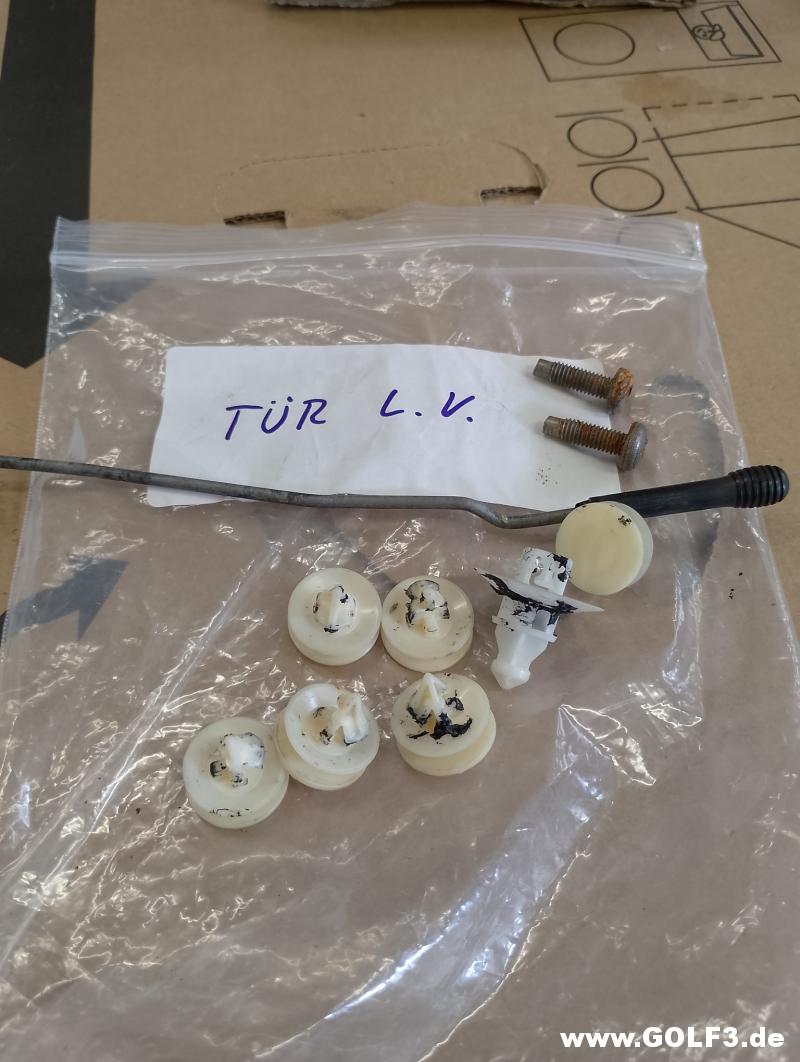

Türe vorne links.

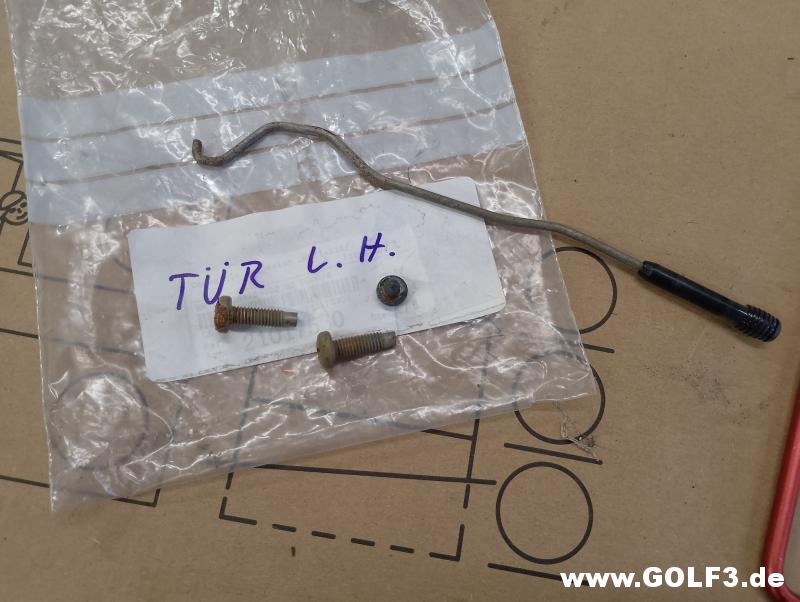

Tür links hinten.

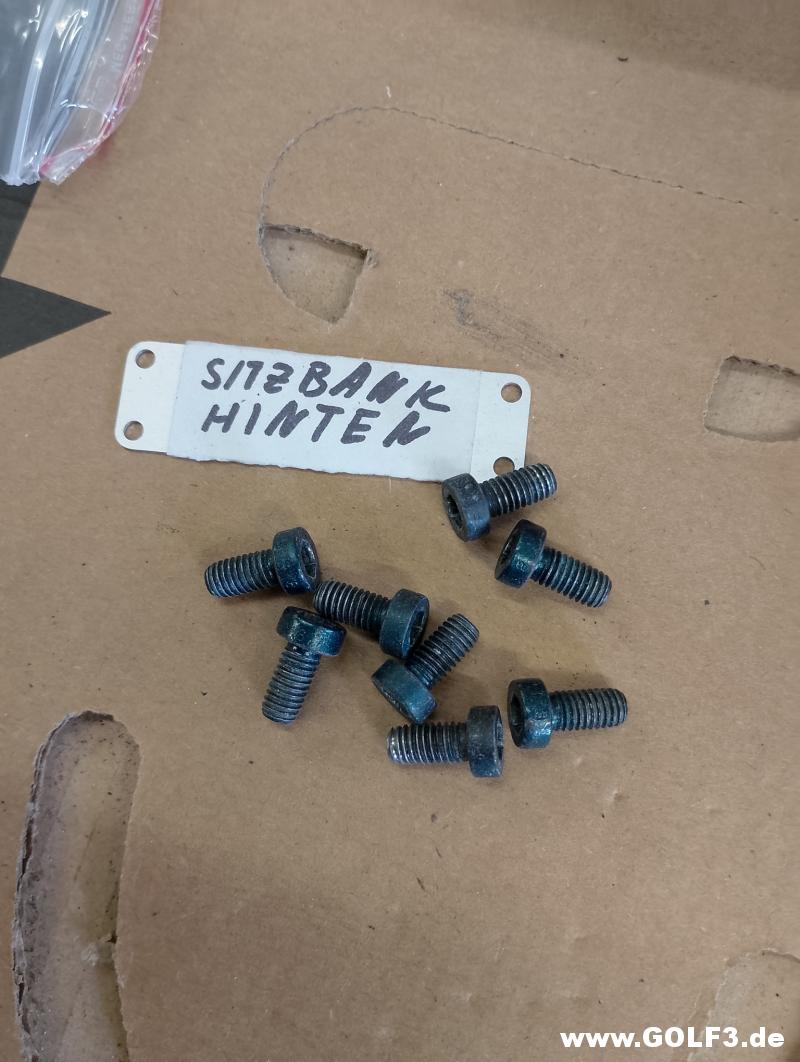

Sitzbank hinten.

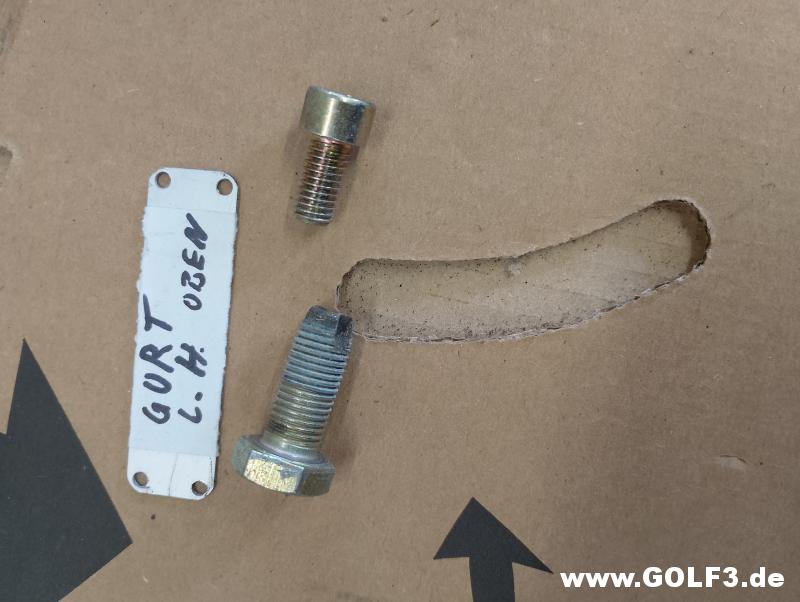

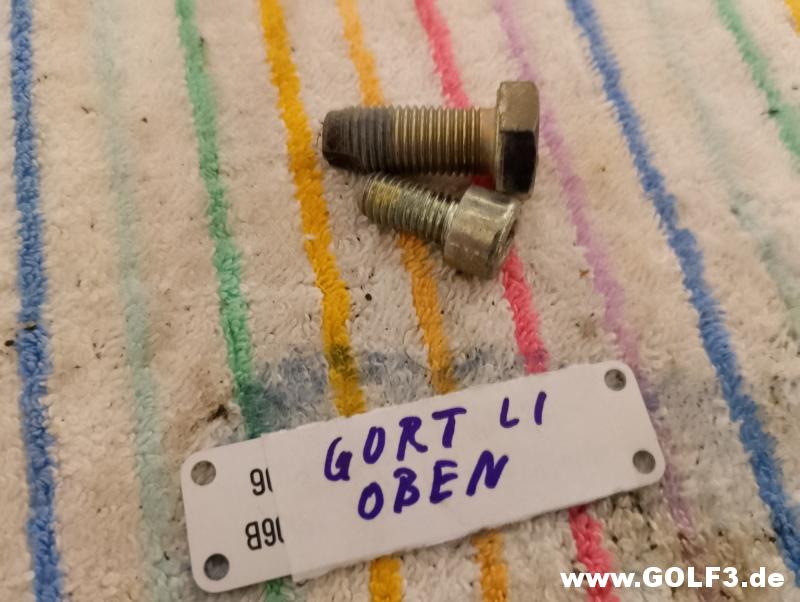

Gurt hinten links oben.

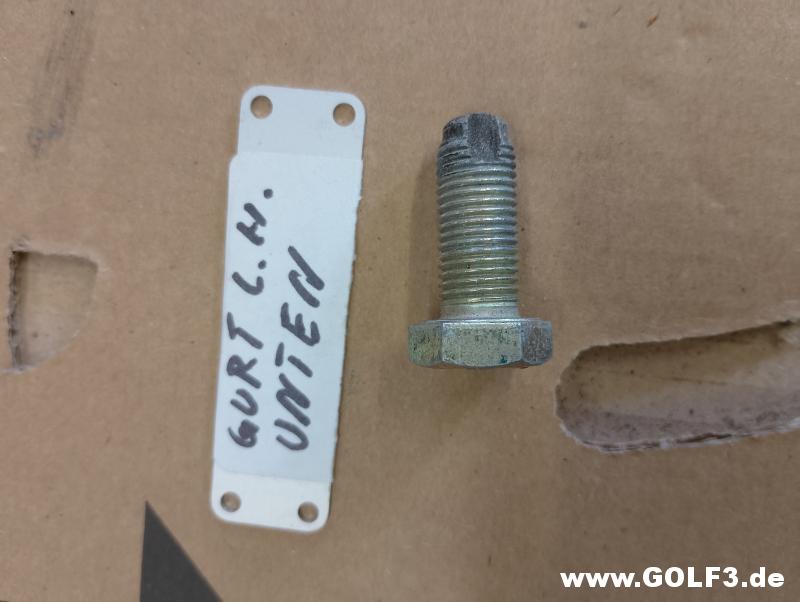

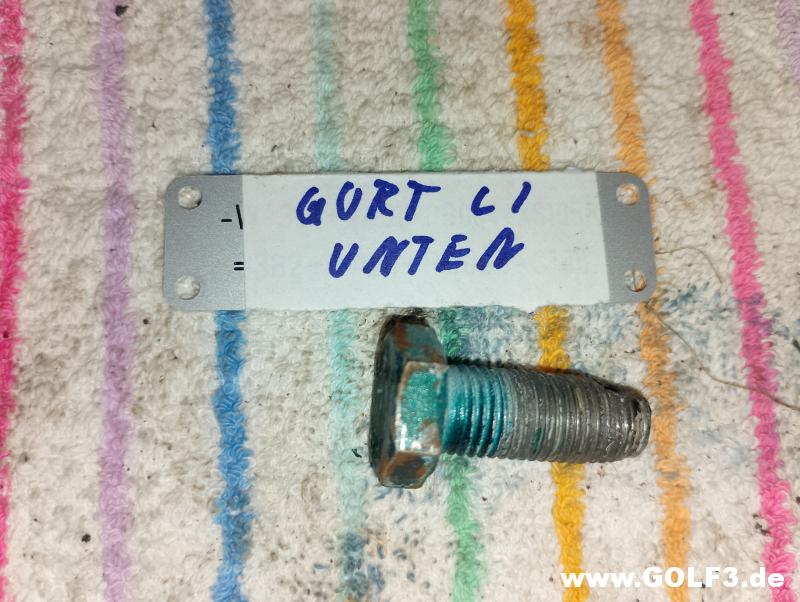

Gurt hinten links unten.

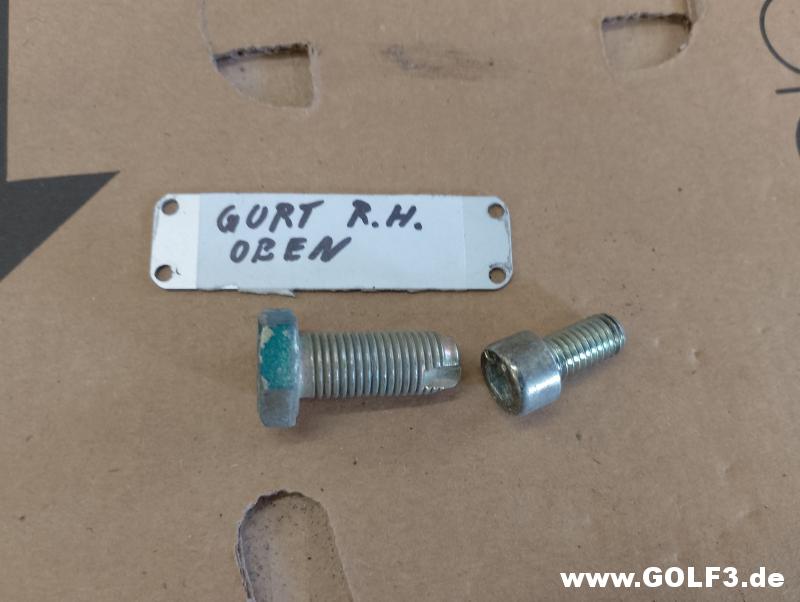

Gurt hinten rechts oben.

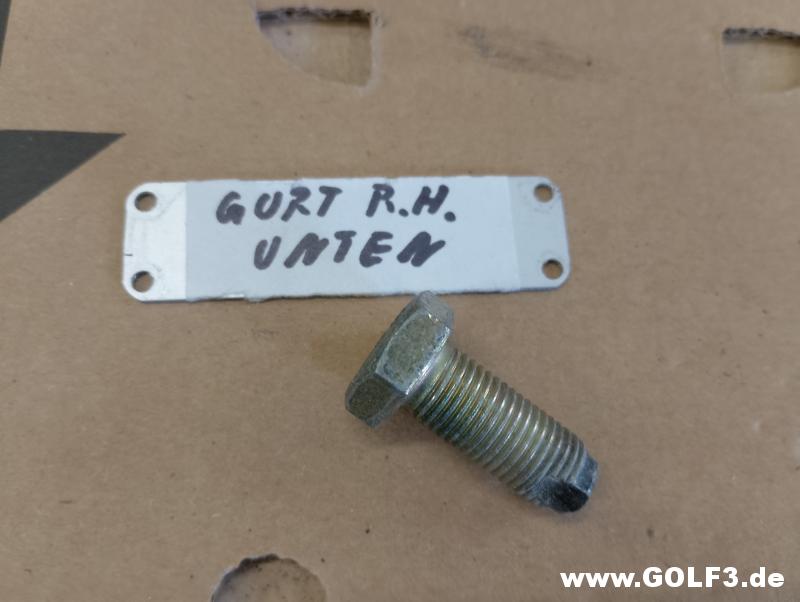

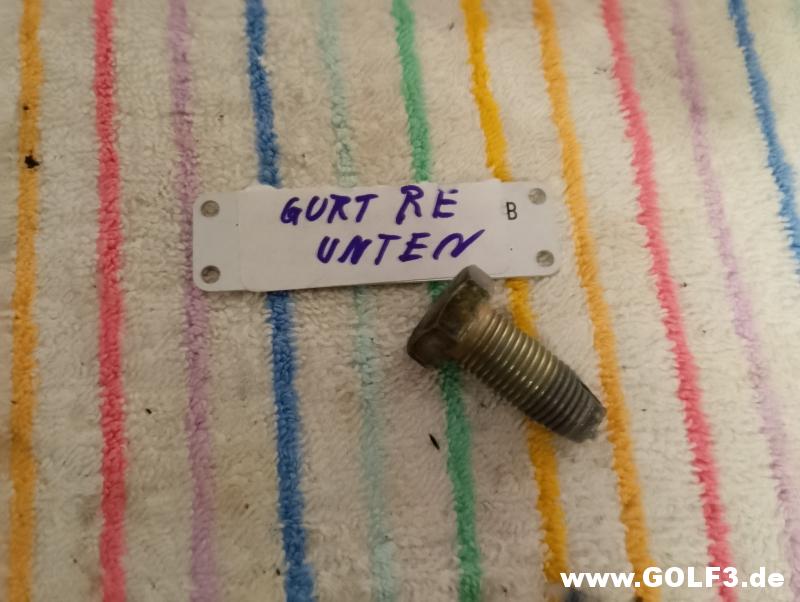

Gurt hinten rechts unten.

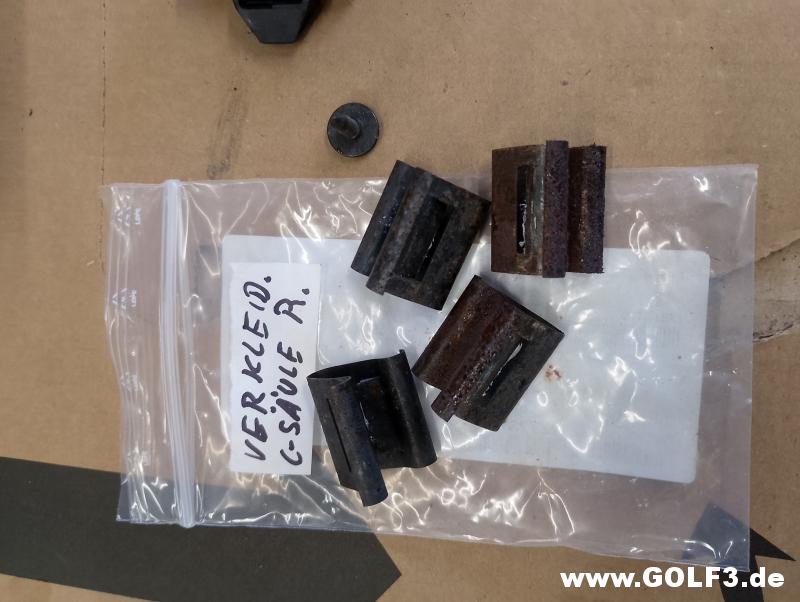

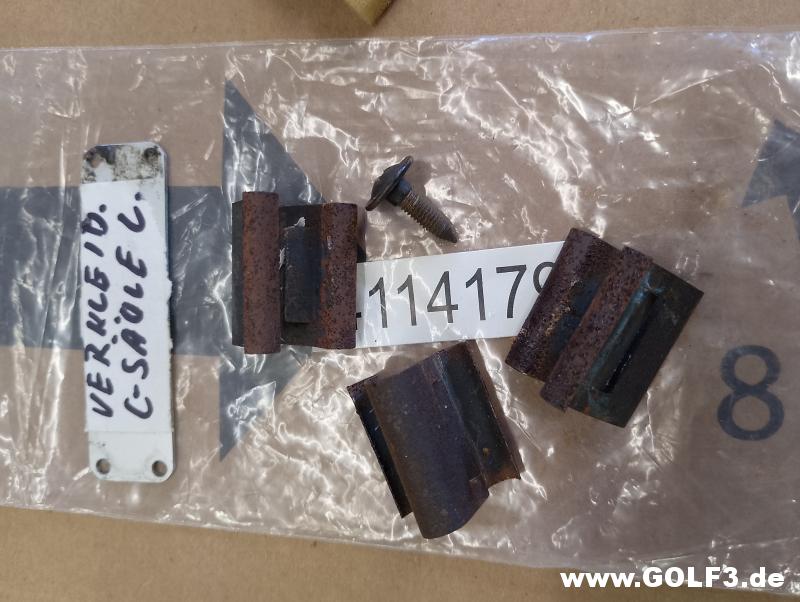

Klammern für C-Säulen Verkleidung.

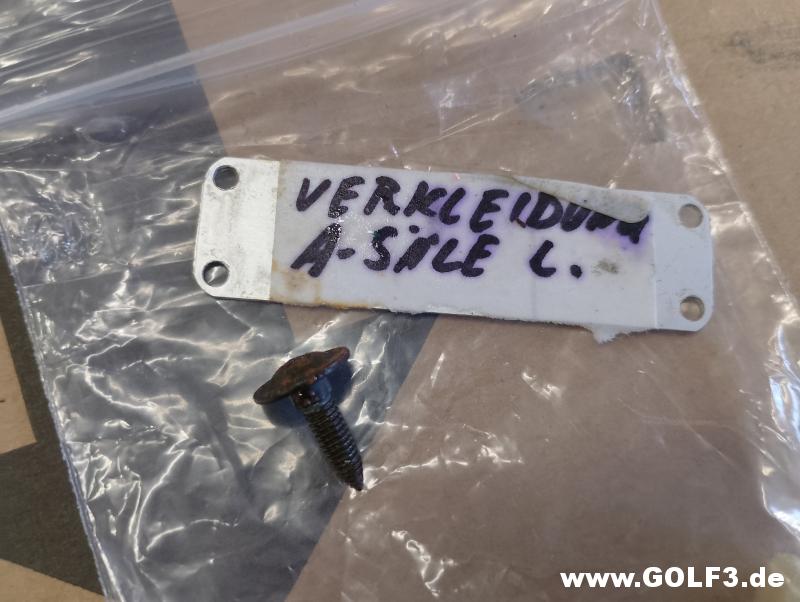

A-Säulen Verkleidung links.

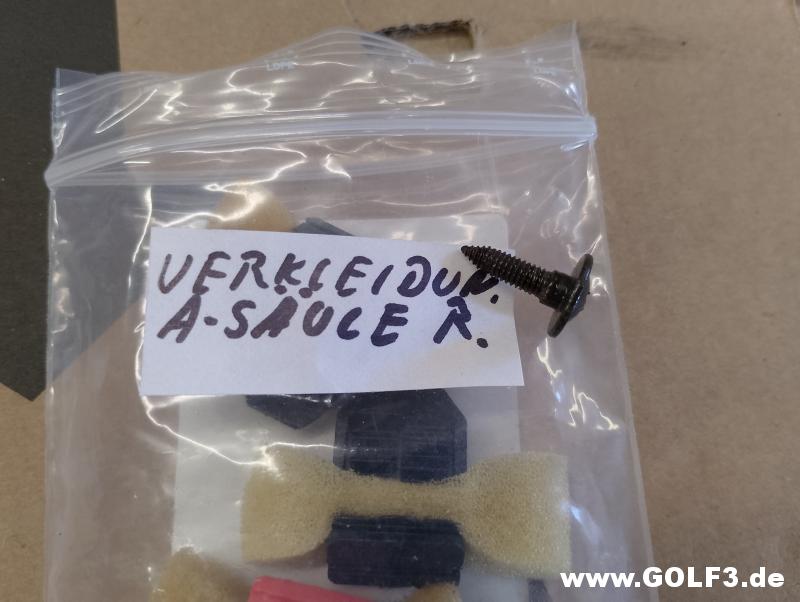

A-Säulen Verkleidung rechts.

Klammer für C-Säulen Verkleidung.

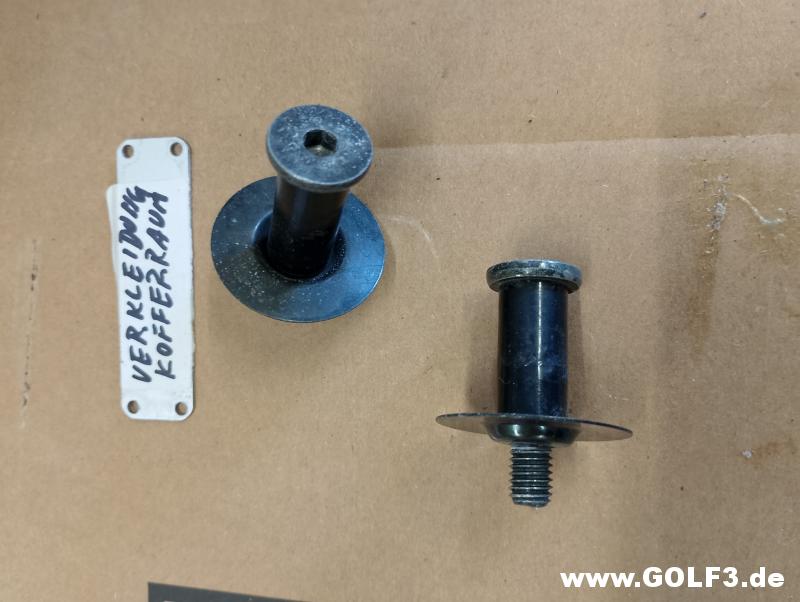

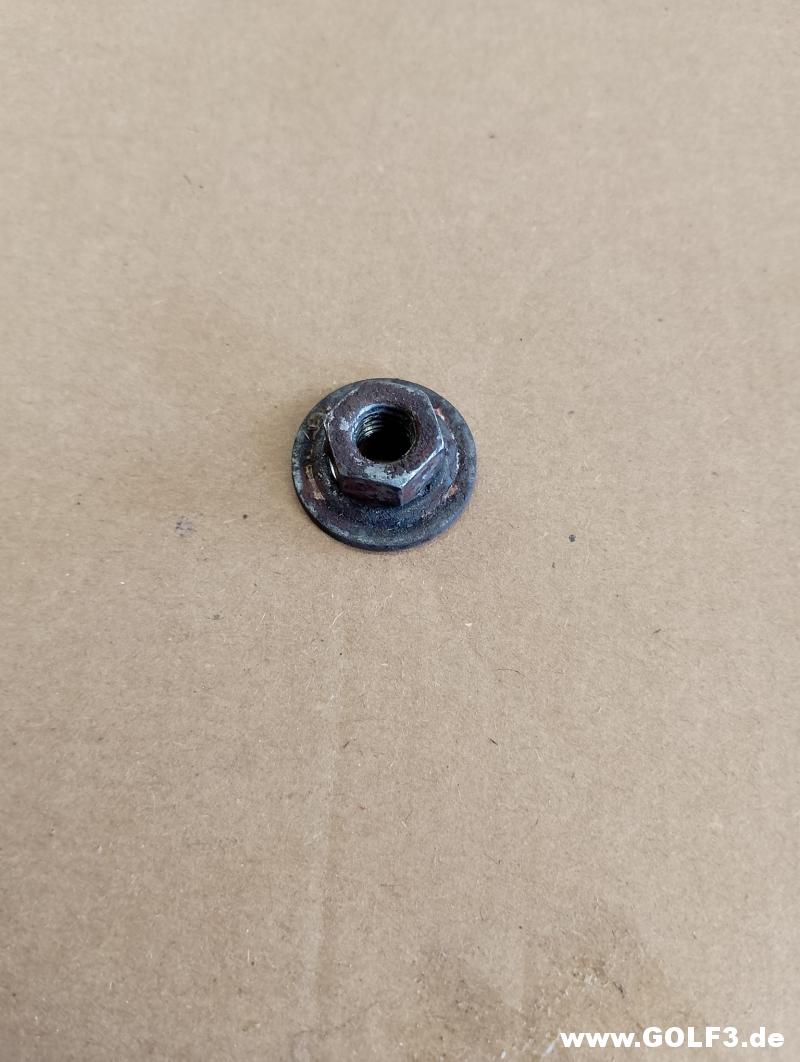

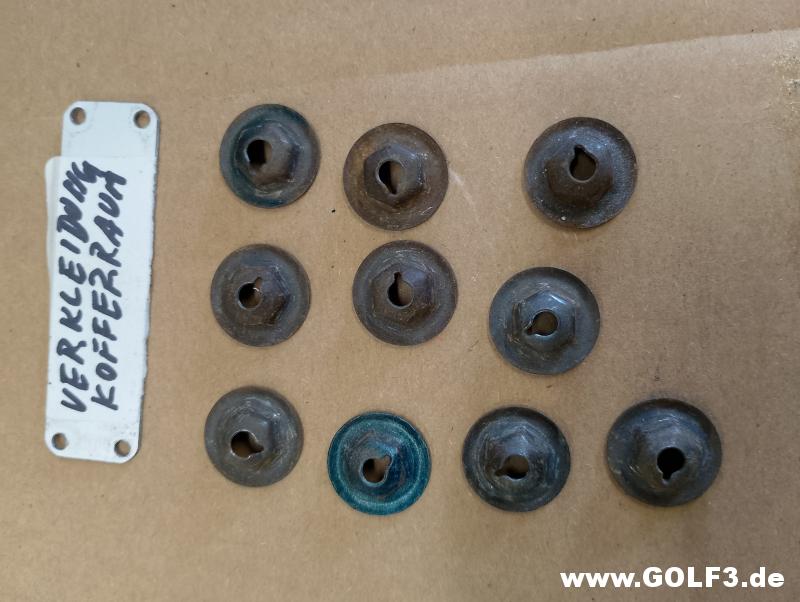

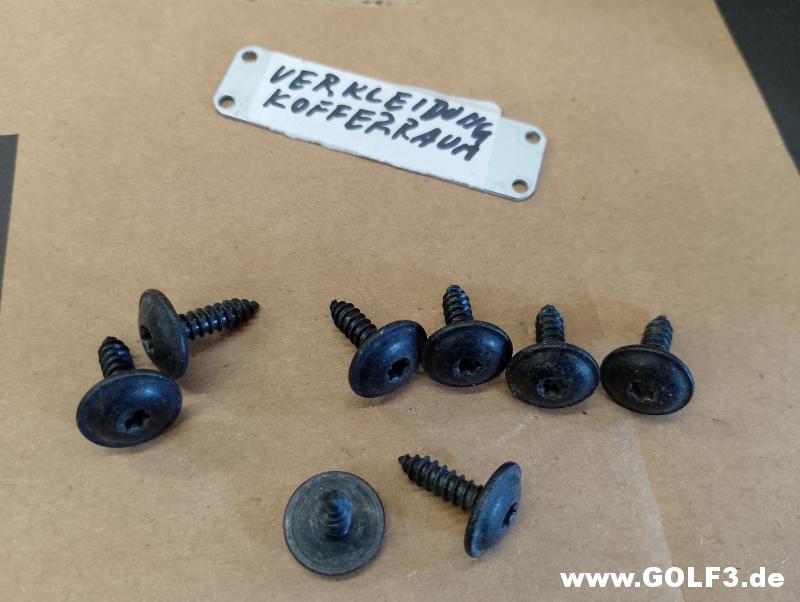

Muttern für Kofferraumverkleidung.

Verkleidung Kofferraum.

Halter für Sitzlehne hinten.

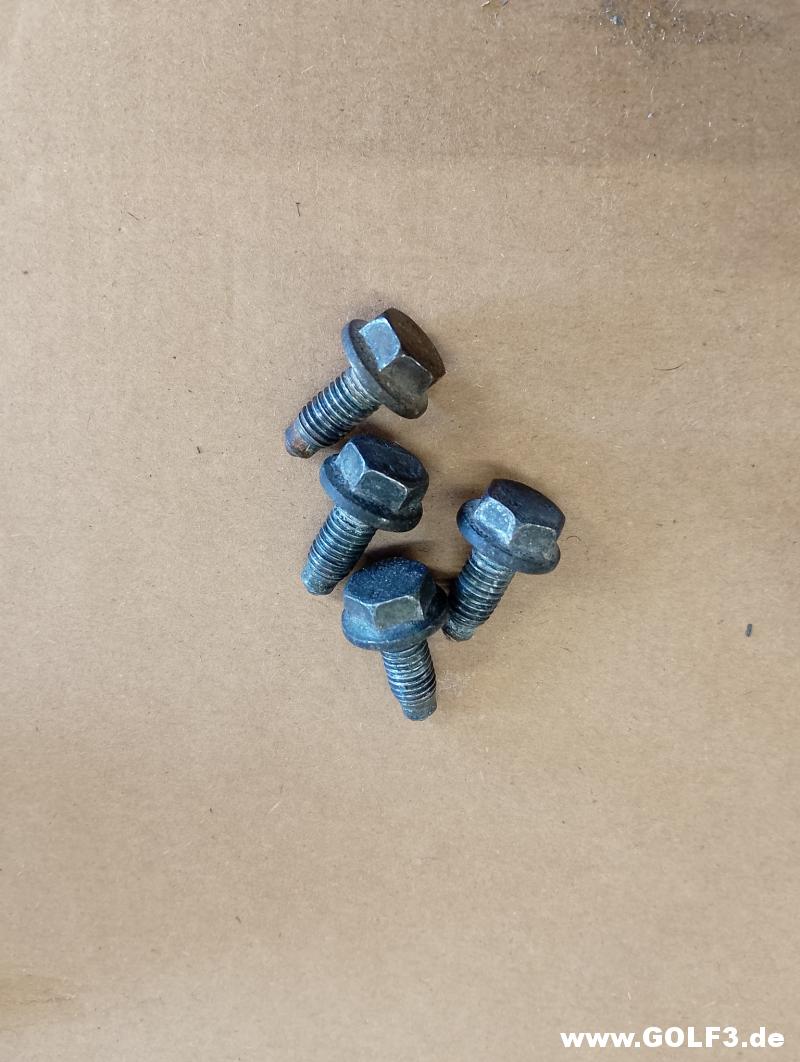

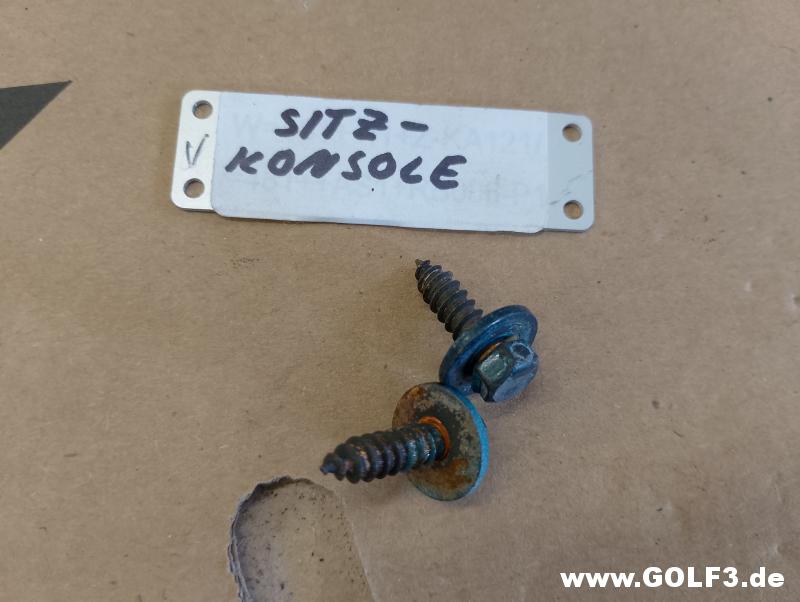

Schrauben für Sitzkonsole vorne.

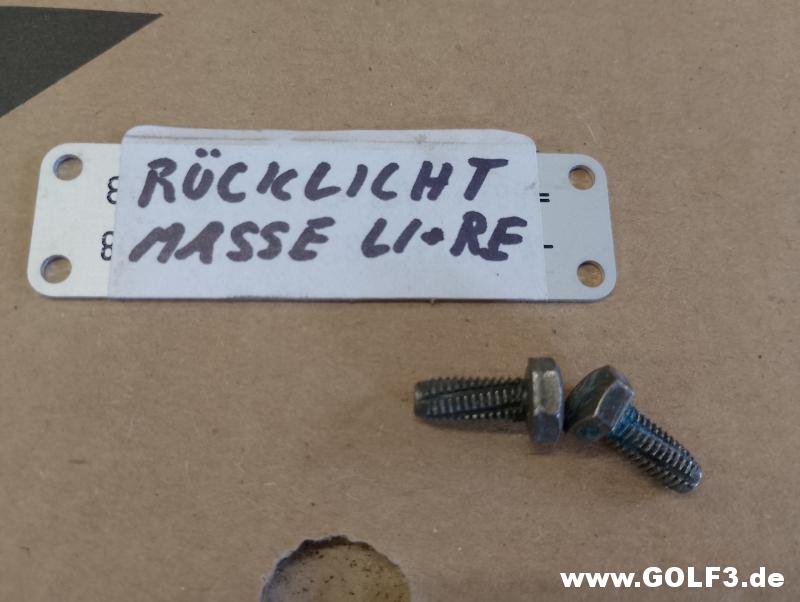

Masseschrauben Rücklicht links und rechts.

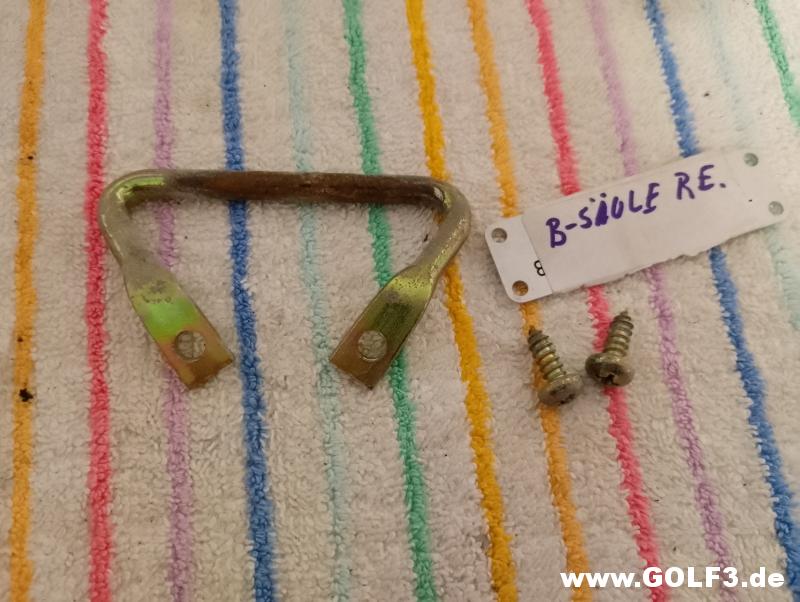

Gurtführung B-Säule rechts.

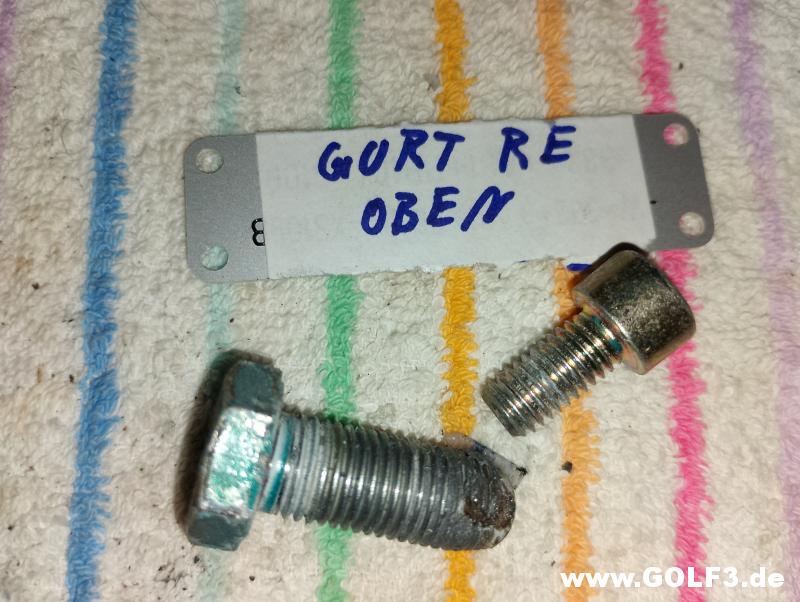

Gurt vorne rechts oben.

Gurt vorne rechts unten.

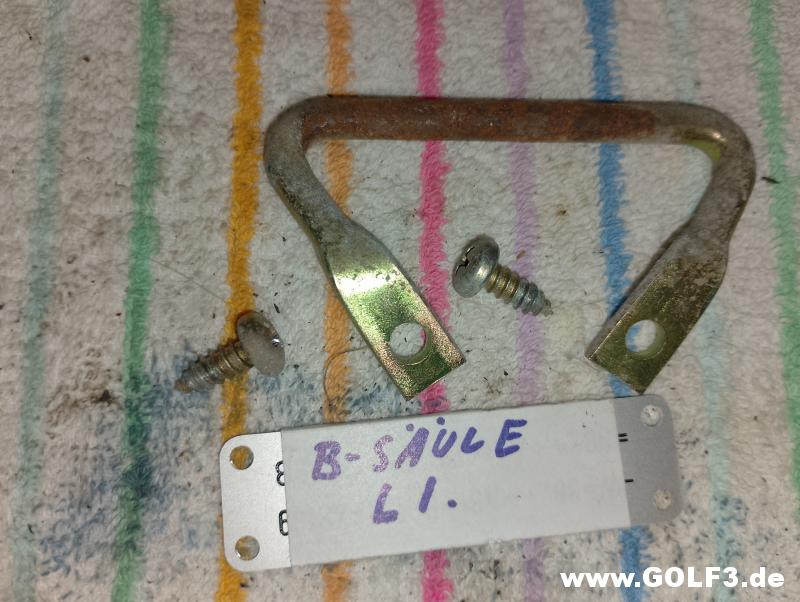

Gurtführung B-Säulel links.

Gurt vorne links unten.

Gurt vorne links oben.

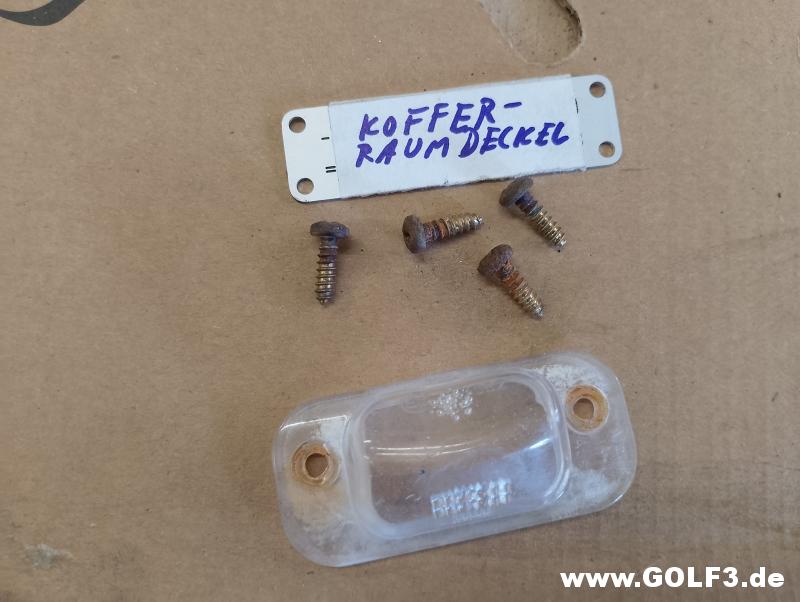

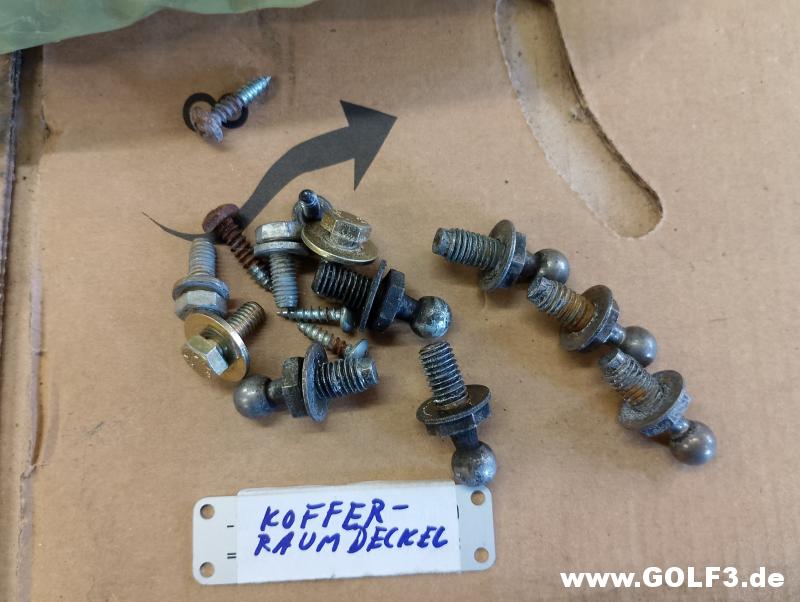

Noch ein paar übrige Schrauben vom Kofferraumdeckel.

Nicht alle Teile werde ich neu Verzinken und Chromatieren, teils werde ich neue bestellen, wie für die Befestigung von den Gurten, da ich nicht weiß wie sich das mit der Wasserstoffversprödung verhält.

Viele Teile sind auch zum testen dabei, da ich es jetzt doch selbst probiere.

Matthias1987 · 18.05.2026, 05:34

09.05.2026

Beim demontieren der Teile zum Verzinken bin ich auch noch auf andere Teile gestoßen die ich gerne tauschen würde.

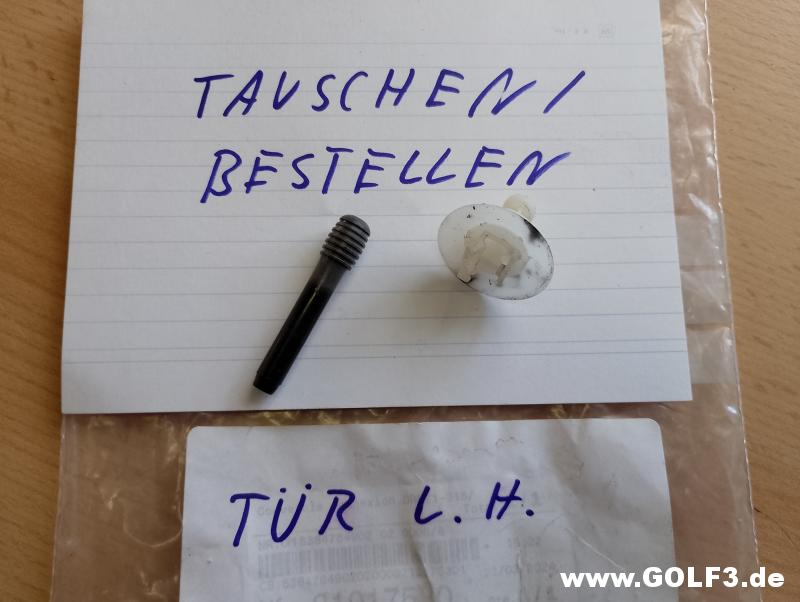

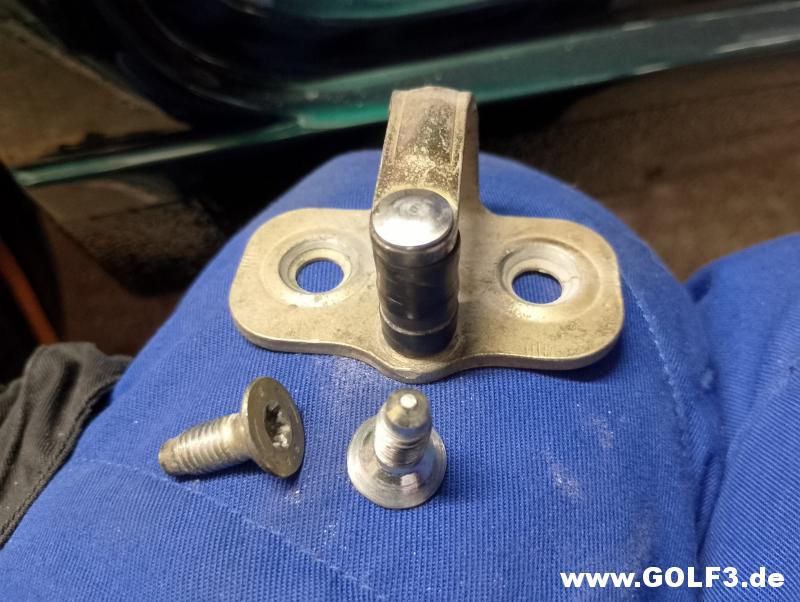

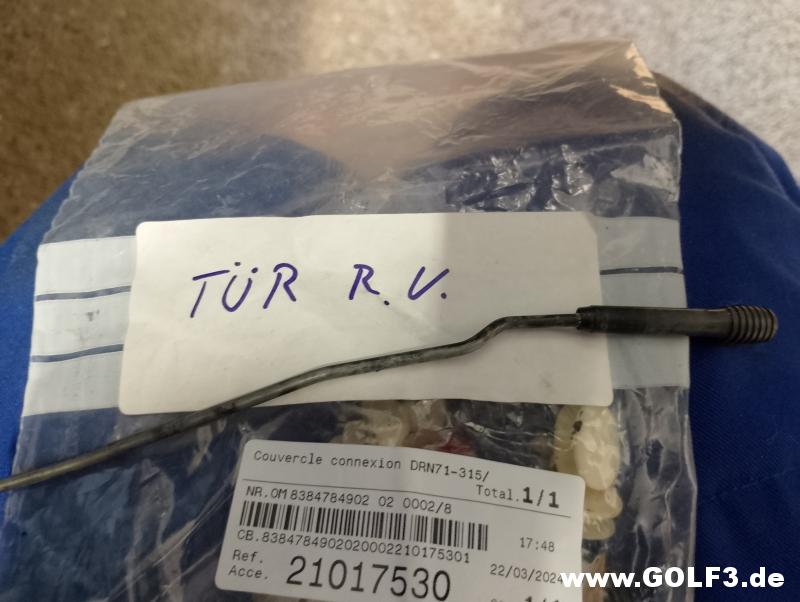

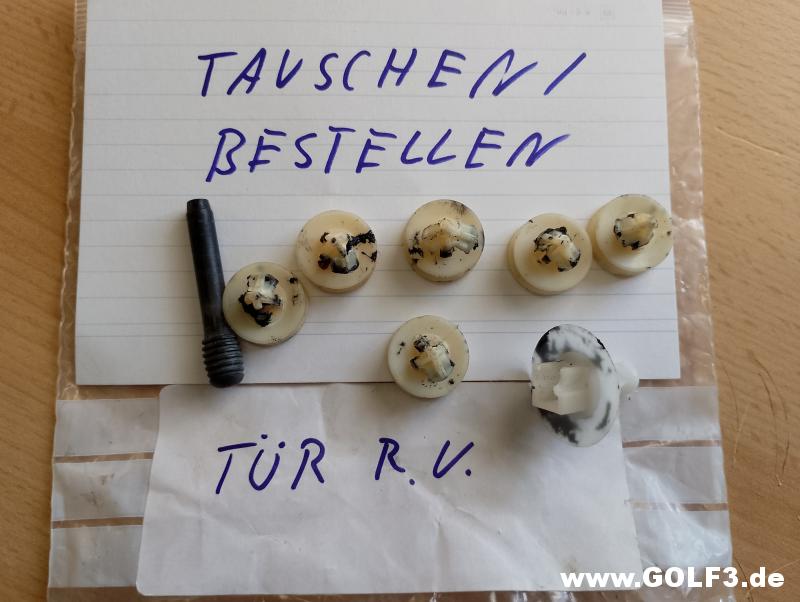

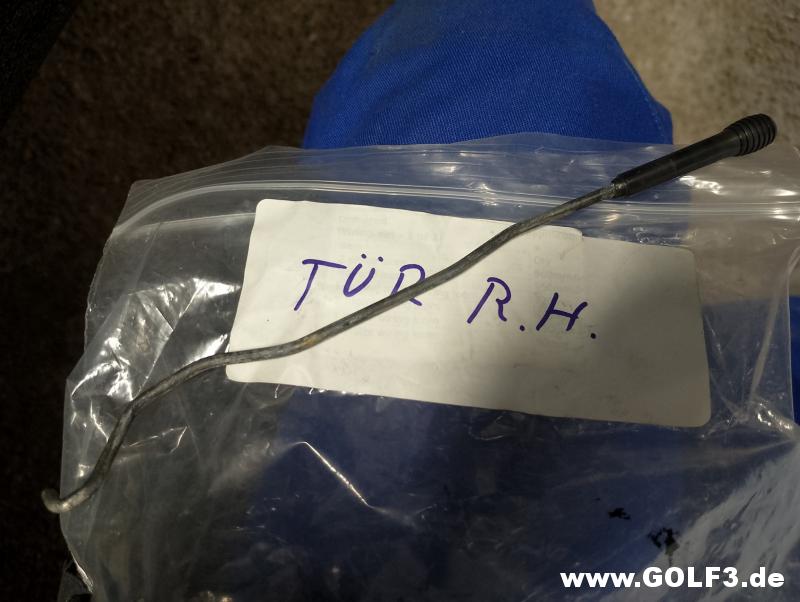

Wie bei den Türen die Befestigungsklammern und die Stifte für die Türverriegelung.

Den Knopf für die Verriegelung 1H0 837 187 A hab ich bei werk34 gefunden [https://www.werk34.de/de/knopf-tuerv...h0.187-a.html]

Genau so die Clipse für die Türverkleidung 1H0 868 243 B [https://www.werk34.de/de/clip-fuer-t...h0.243-b.html]

Nur die einzelnen Clipse 1H0 868 244 B konnte ich noch nicht finden.

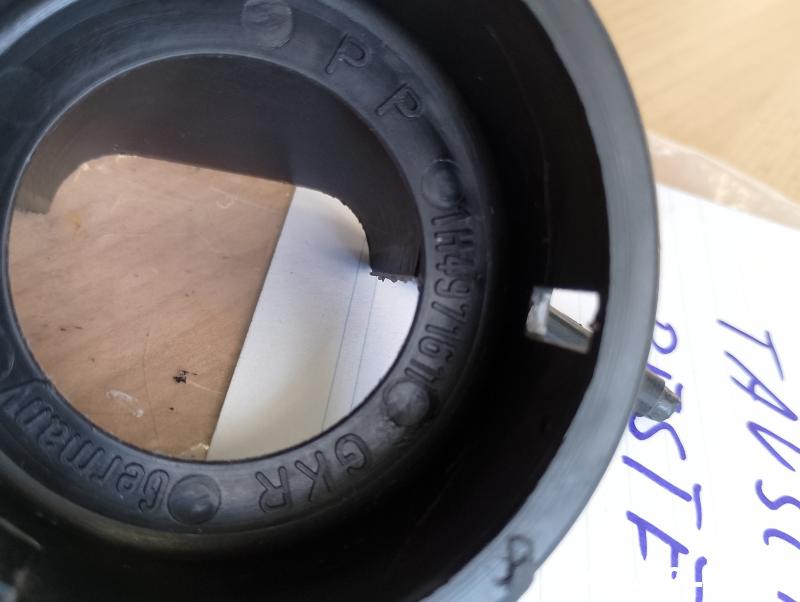

Den Ring für die Kabelführung rechts hinten 1H4 971 161 hab ich sicher noch auf Lager, dort ist die Haltenase gebrochen.

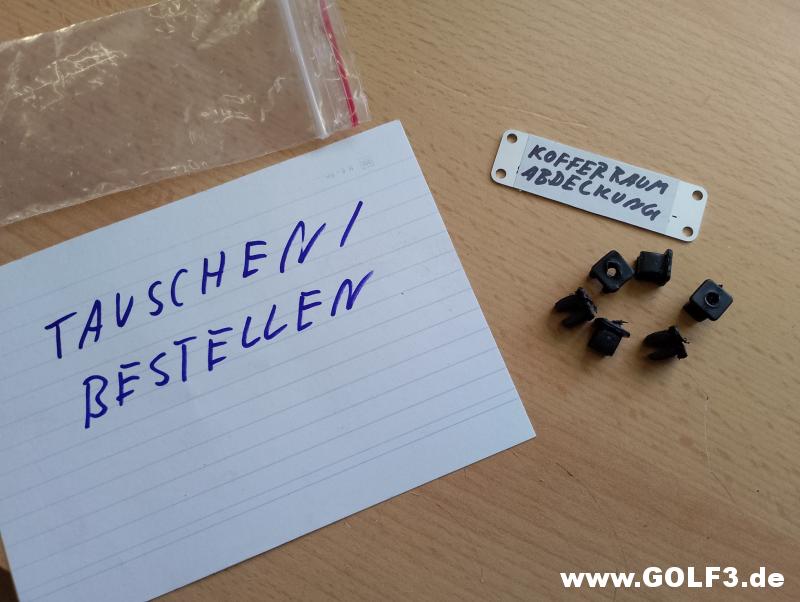

Für die Kofferraumabdeckung am Abschlussblech hab ich die 441 035 555 gefunden.

Matthias1987 · 20.05.2026, 05:29

09.05.2026

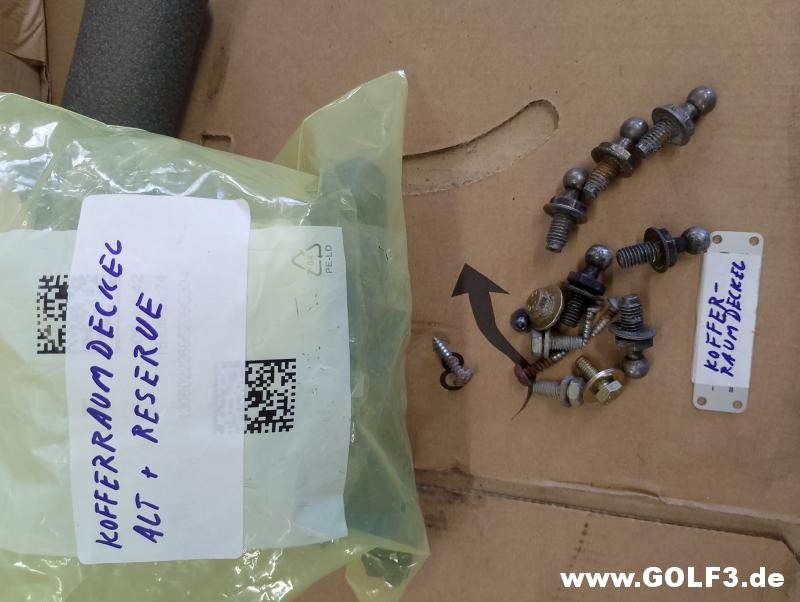

Nachdem die linke Seite demontiert war ging es am Kofferraumdeckel weiter.

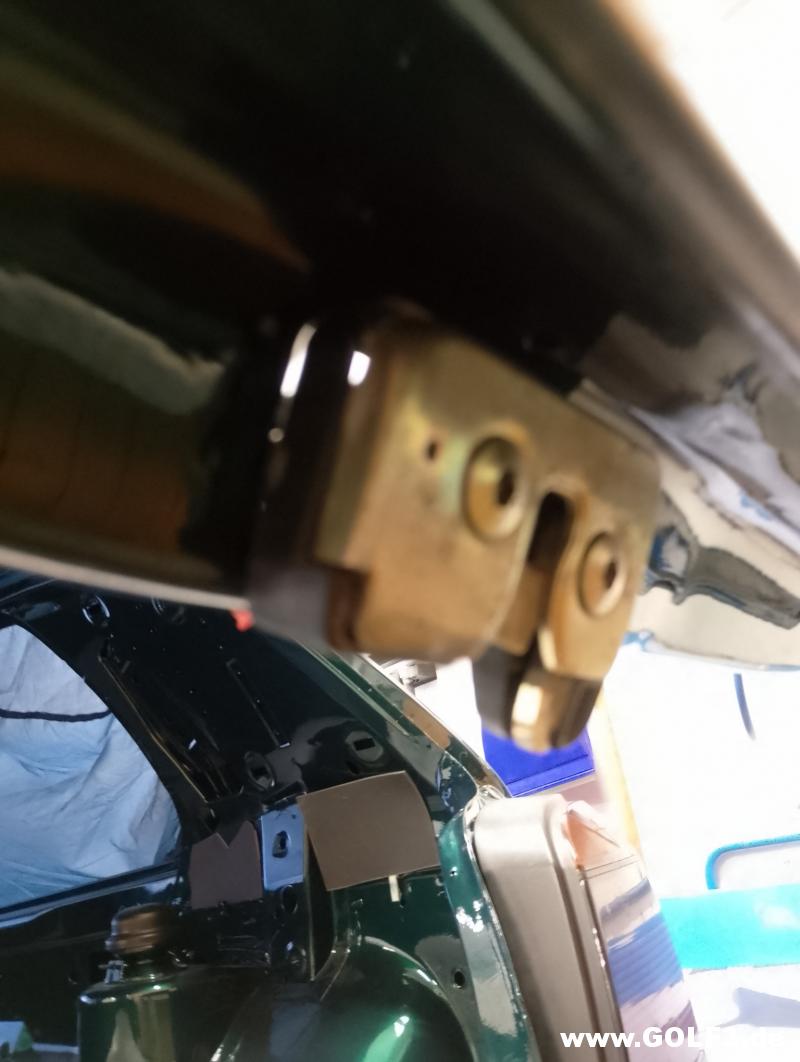

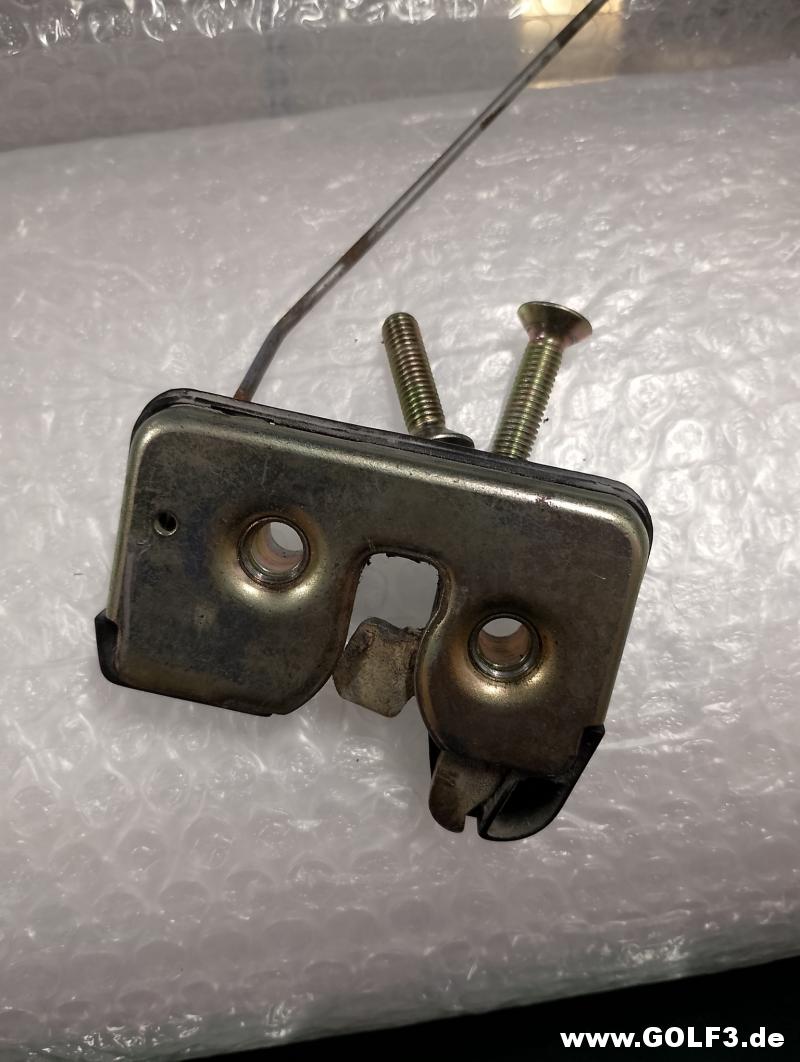

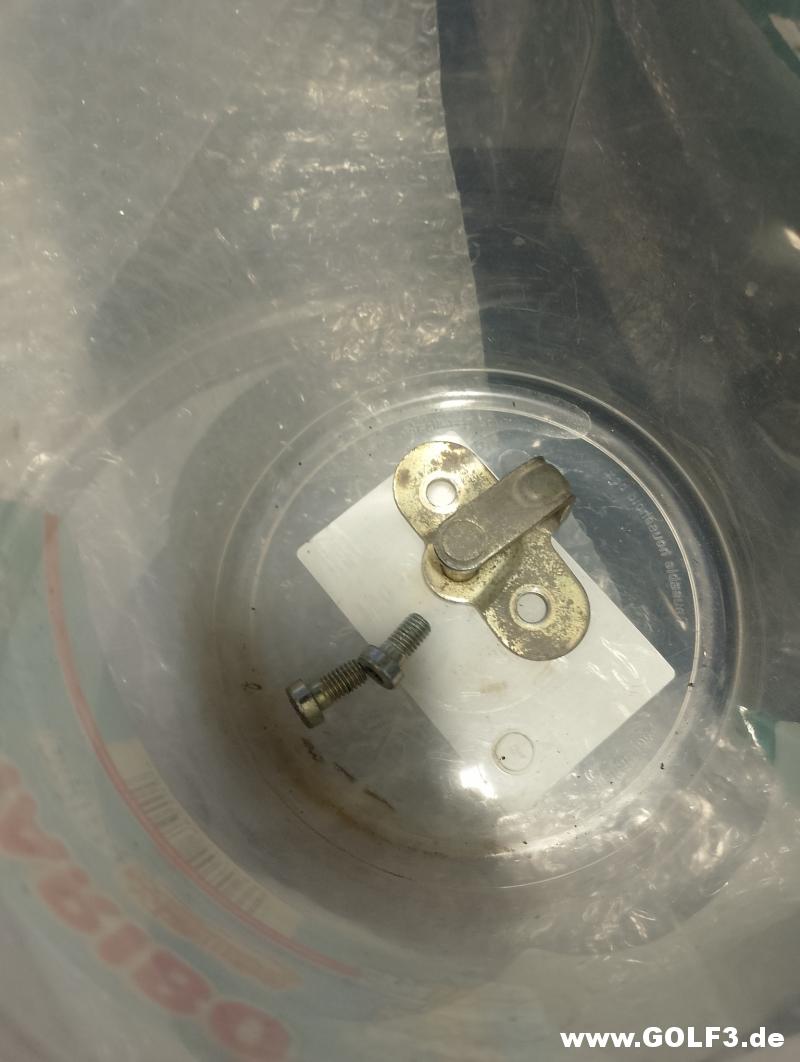

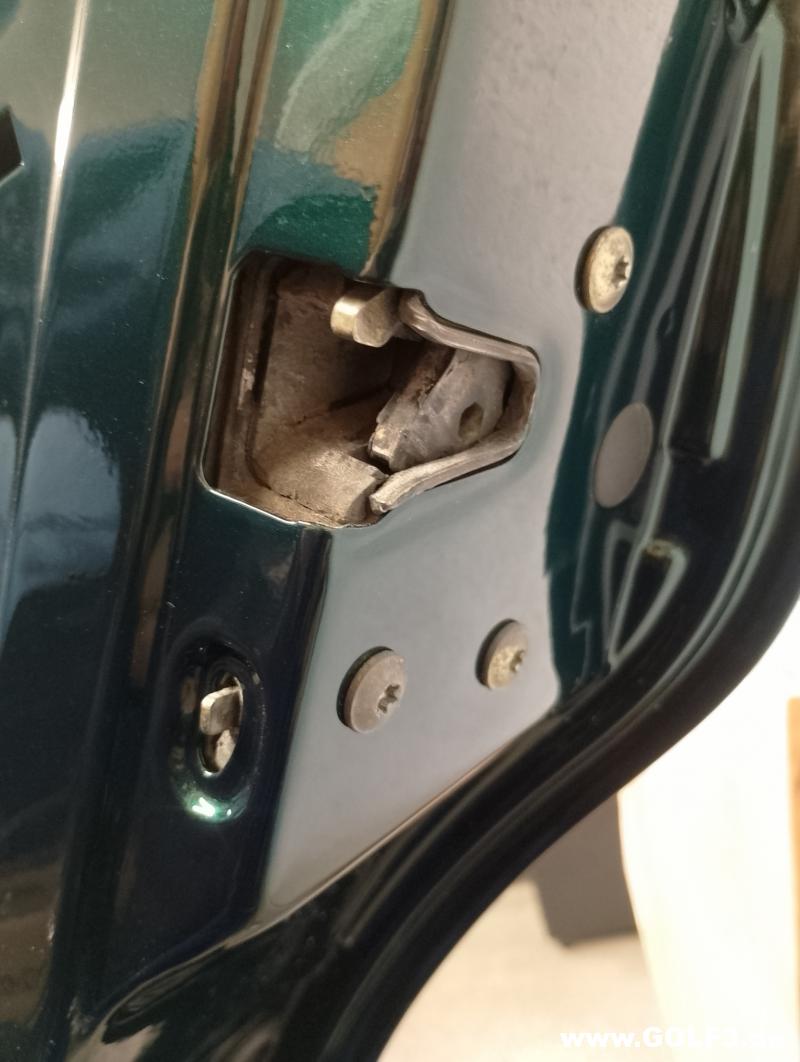

Verschluss Kofferraumdeckel.

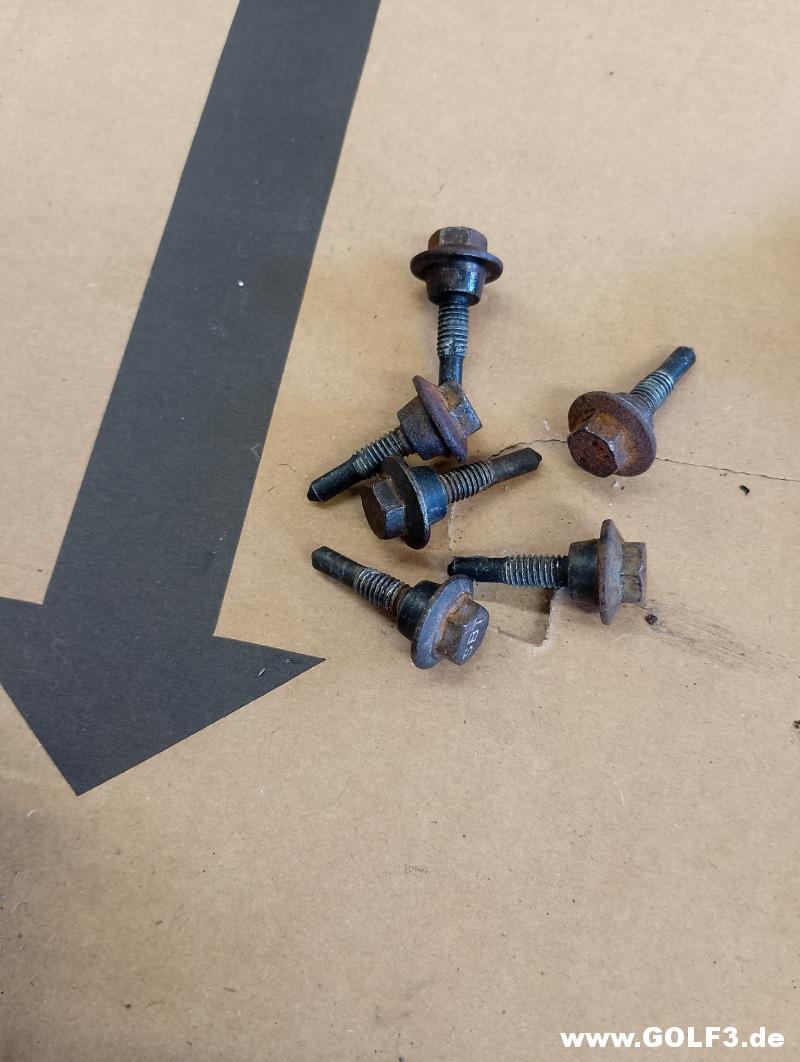

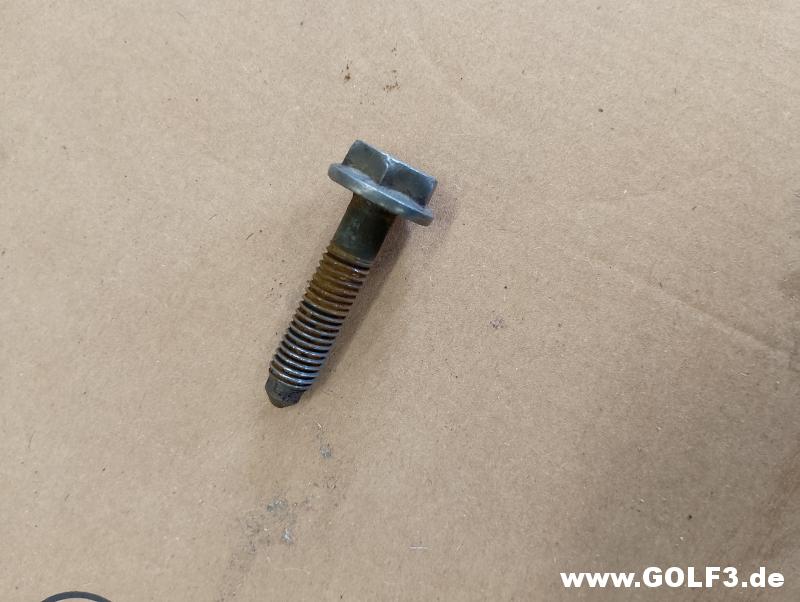

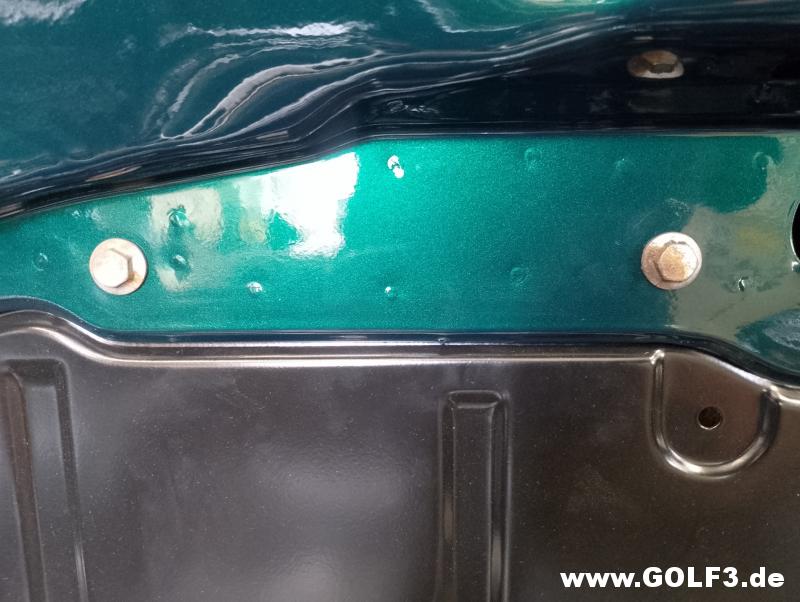

Schrauben für die Stoßstange hinten und auch vorne sind die verbaut.

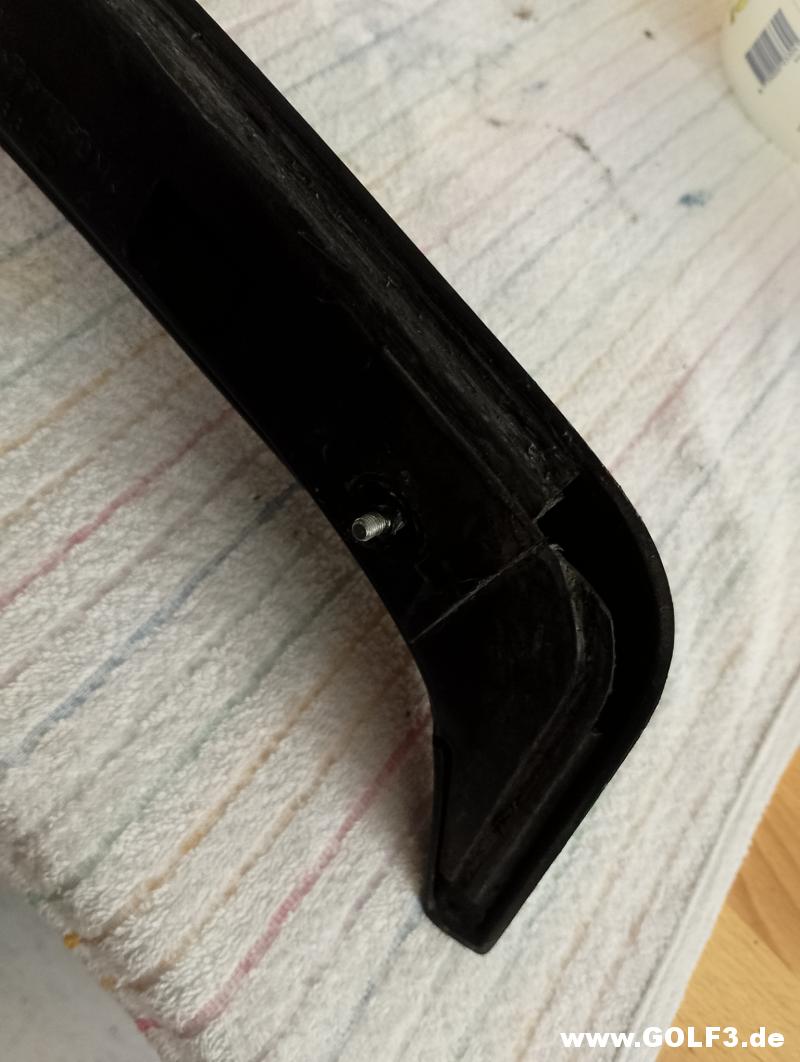

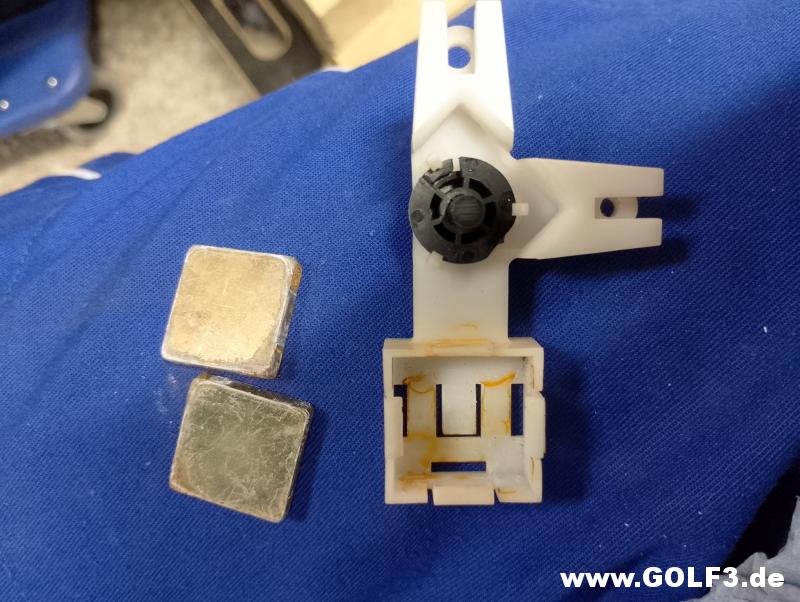

Gewichte für die Türgriffe hinten innen.

Knopf für den Türverschluss hinten rechts.

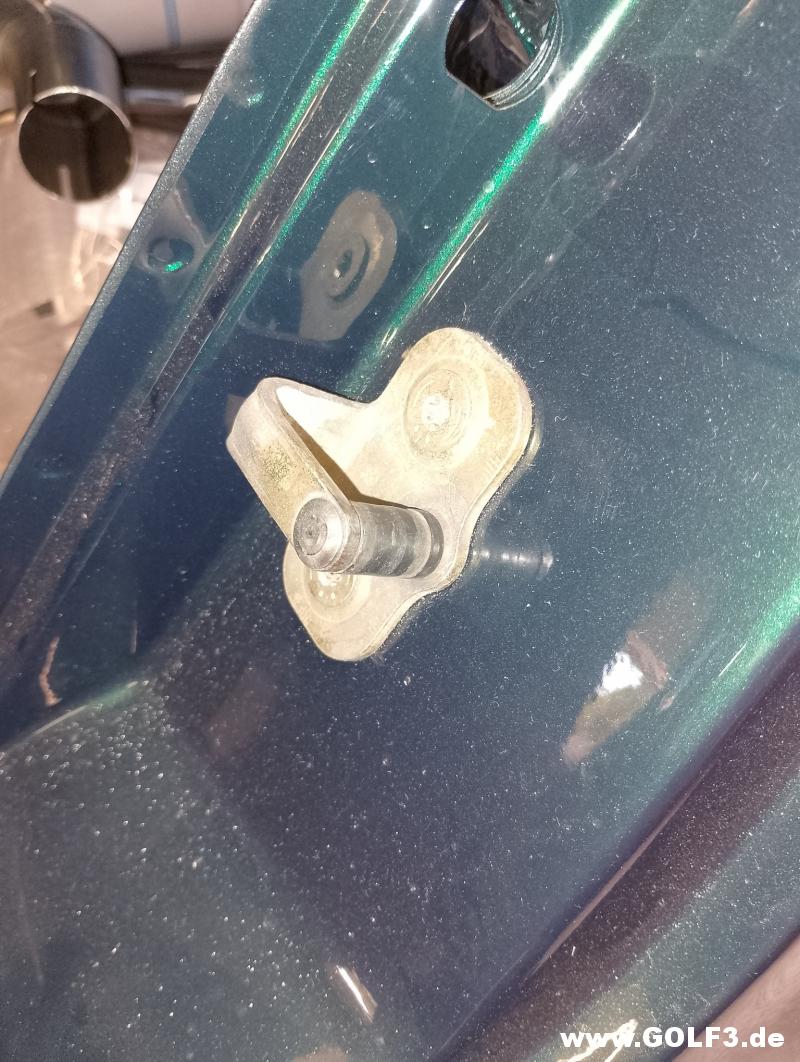

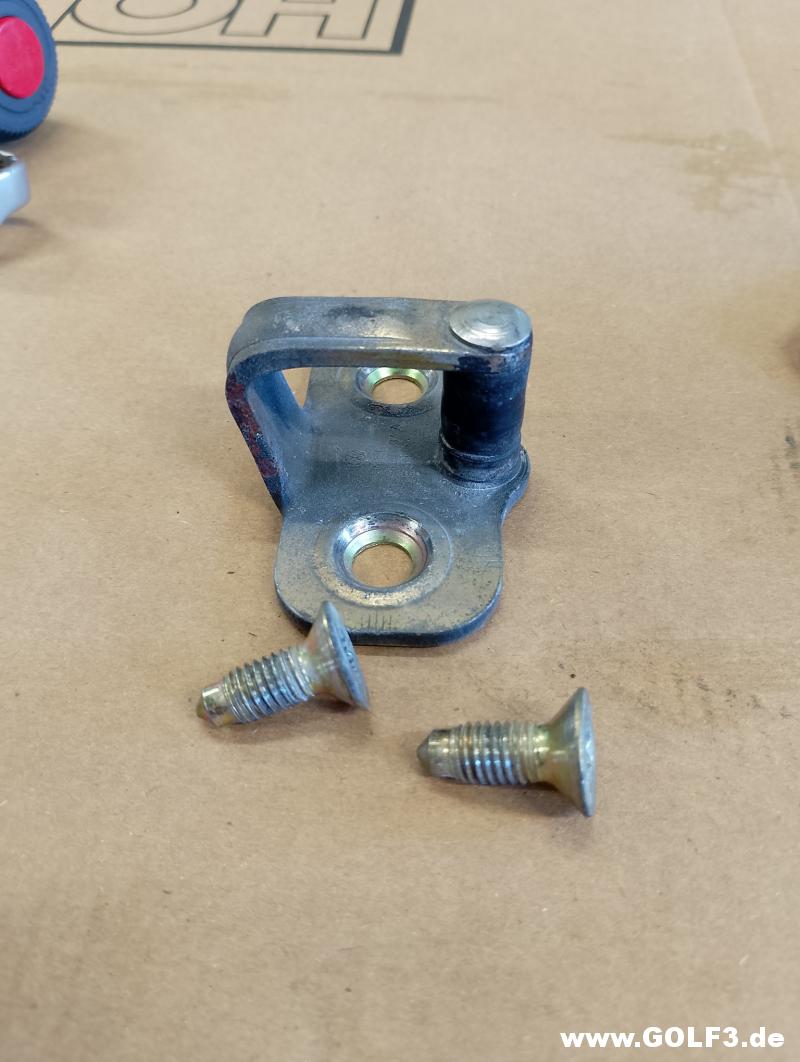

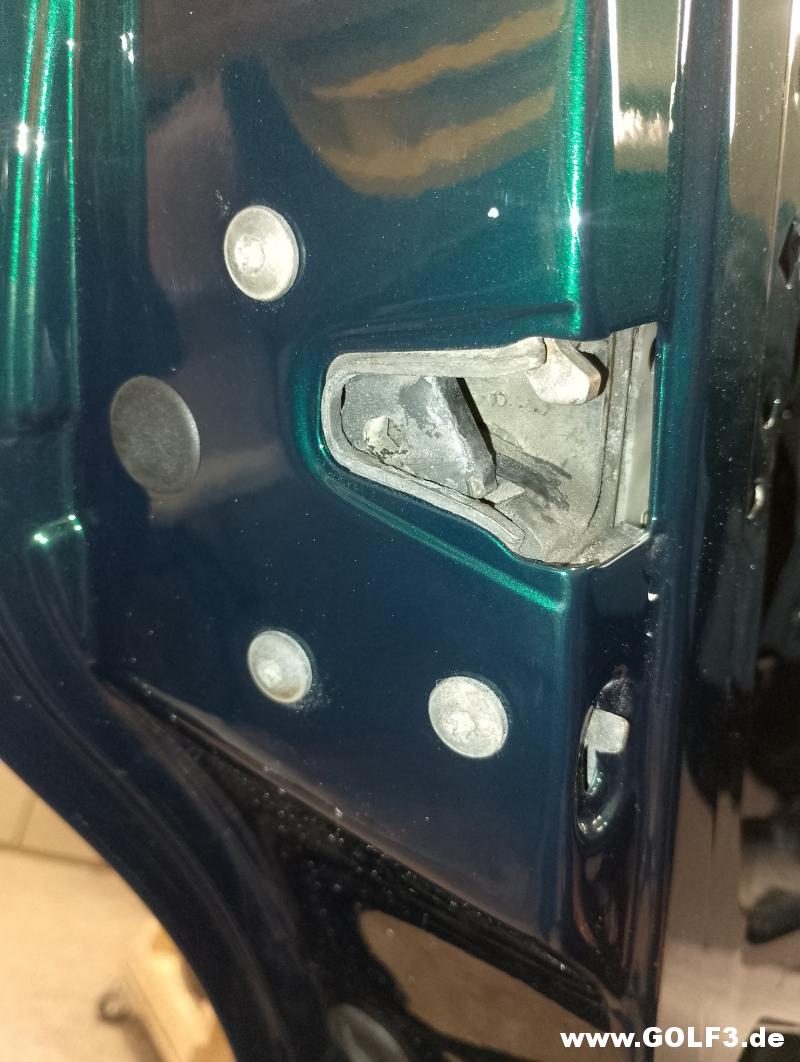

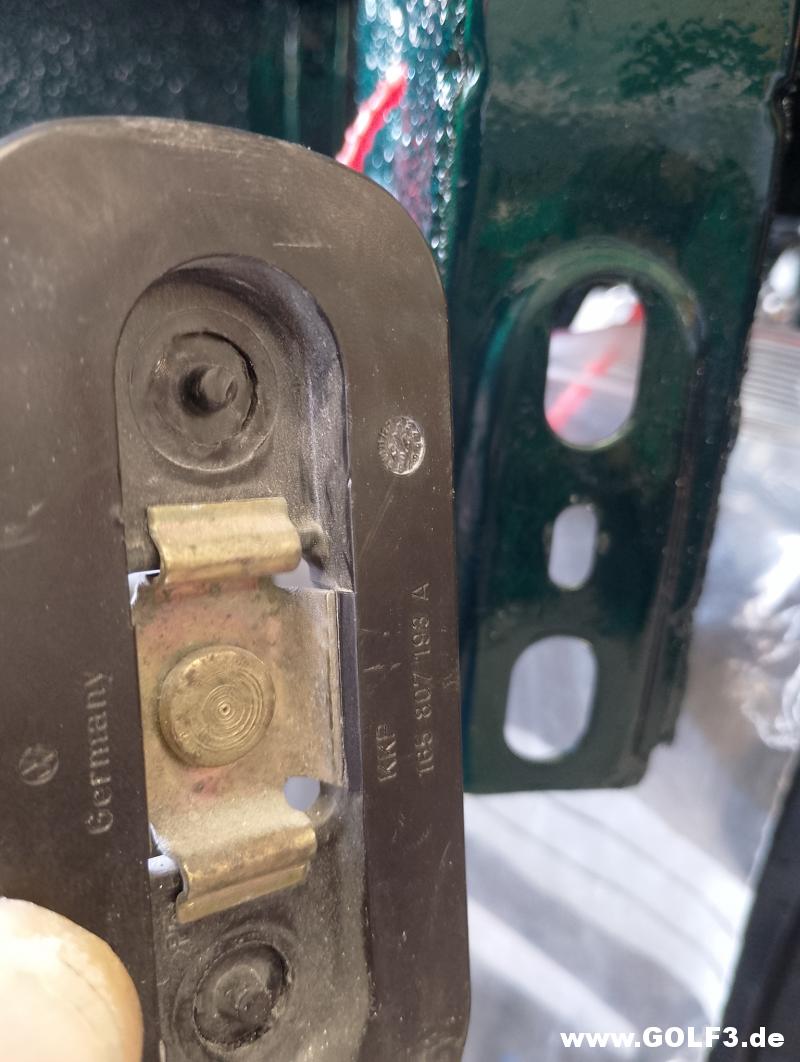

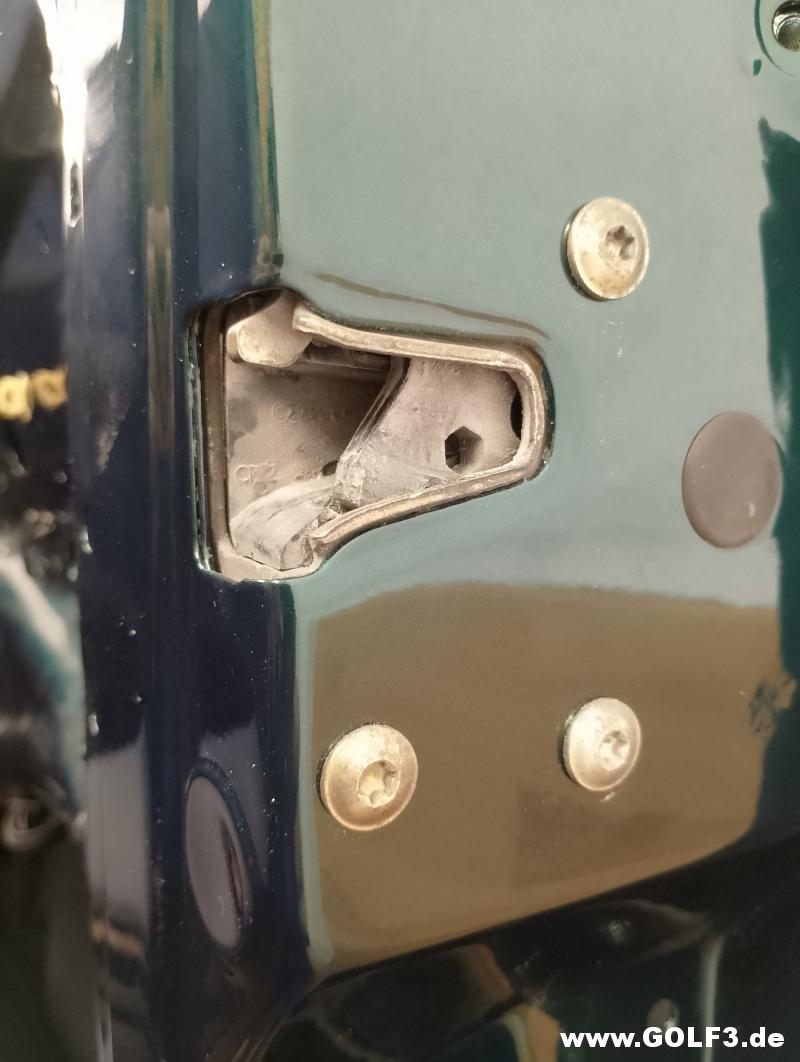

Verriegelung hinten rechts.

Knopf für den Türverschluss vorne rechts.

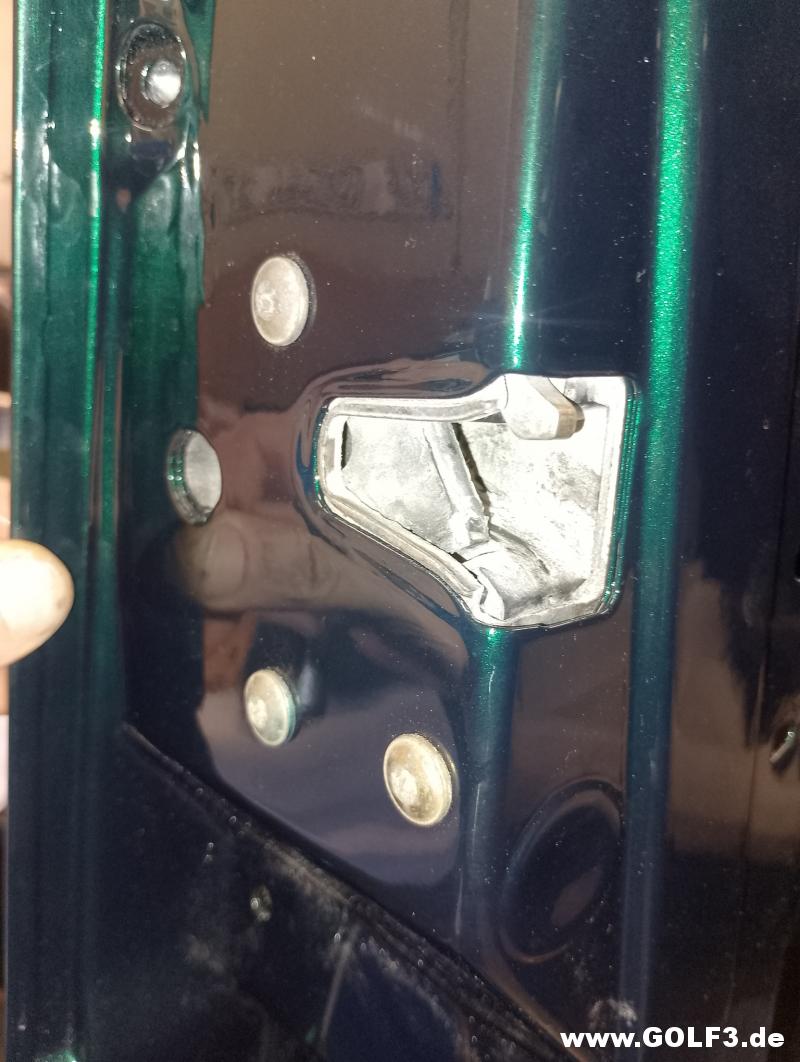

Verriegelung vorne rechts.

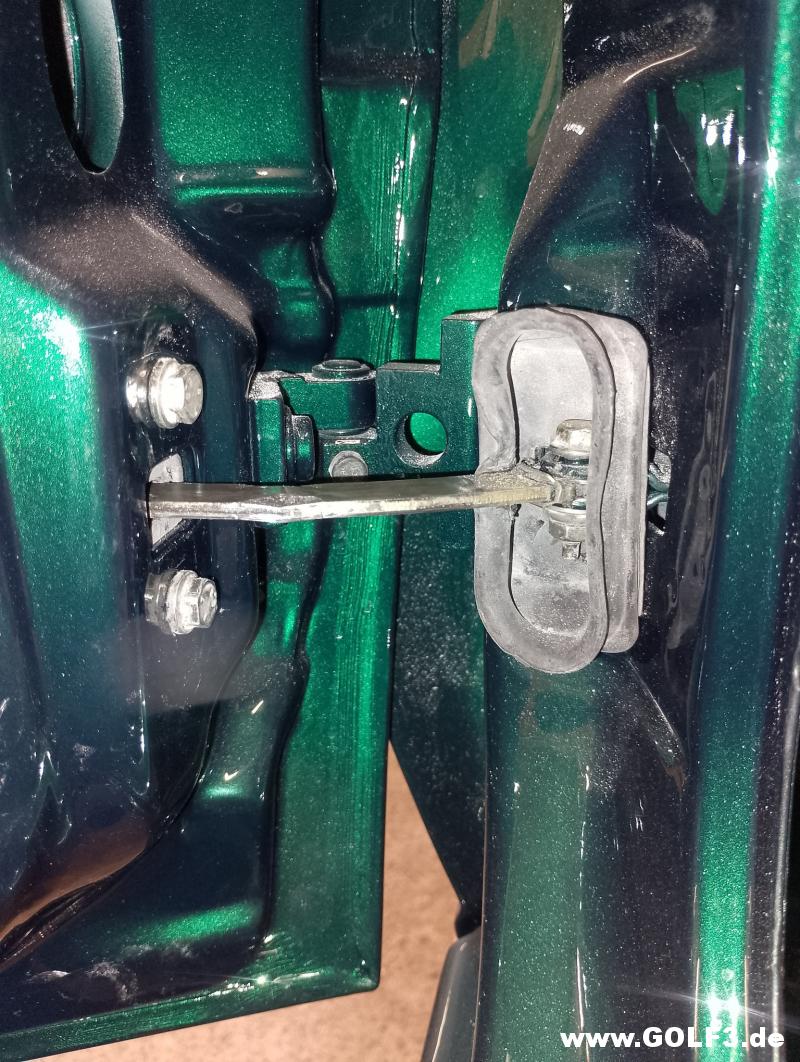

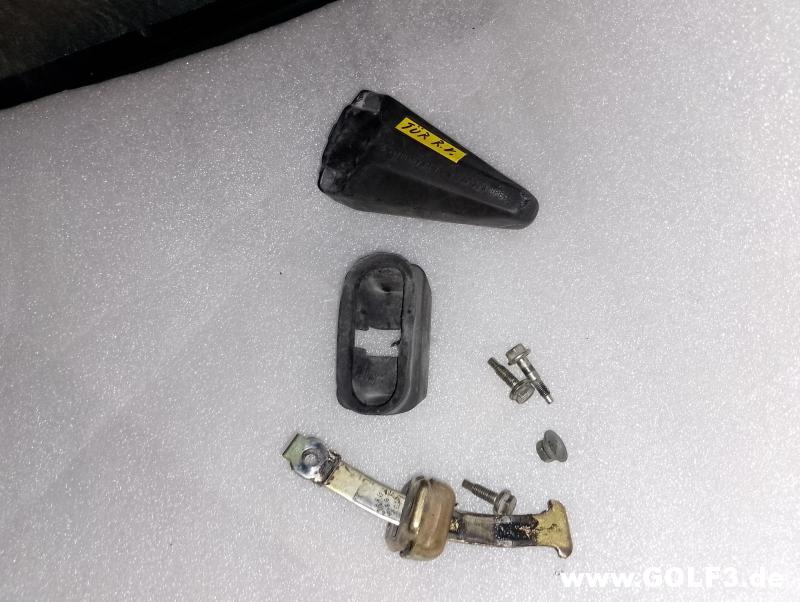

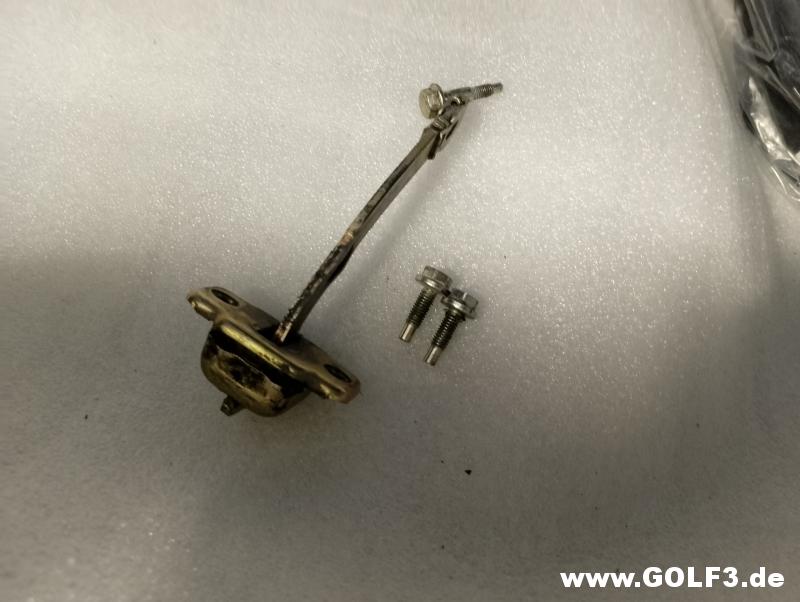

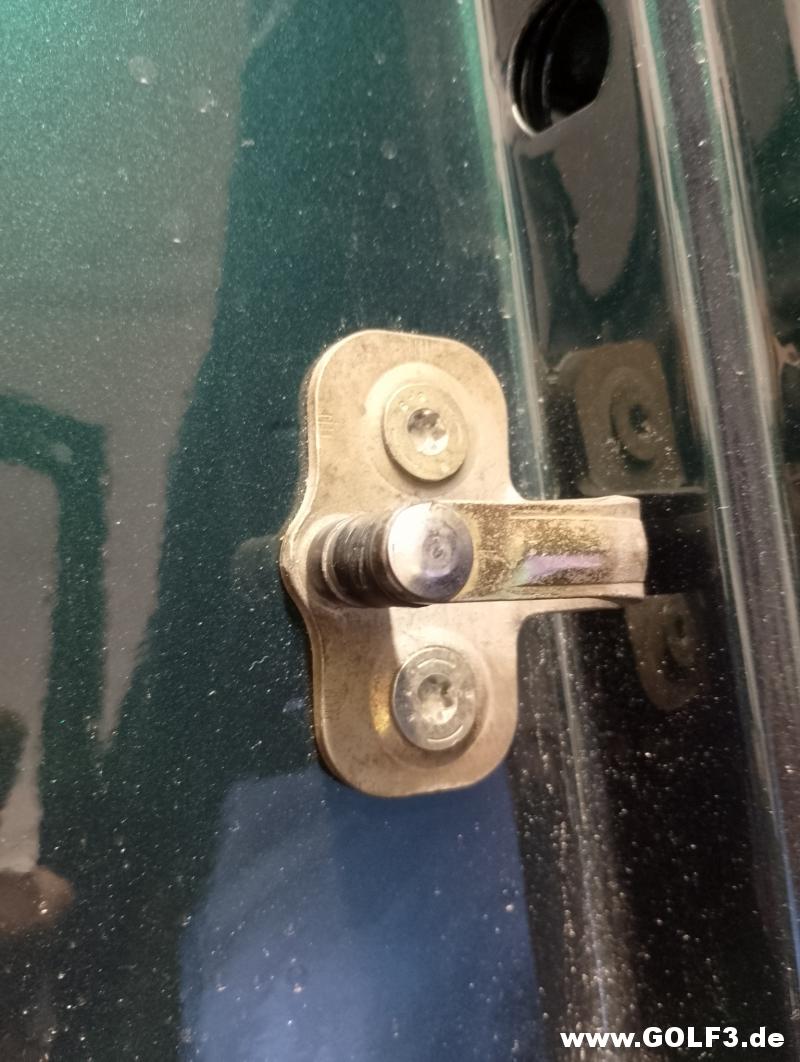

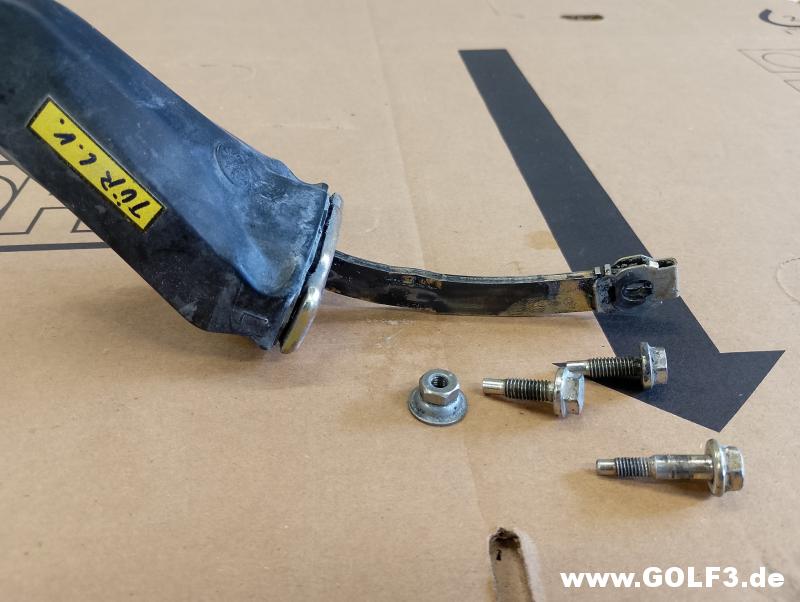

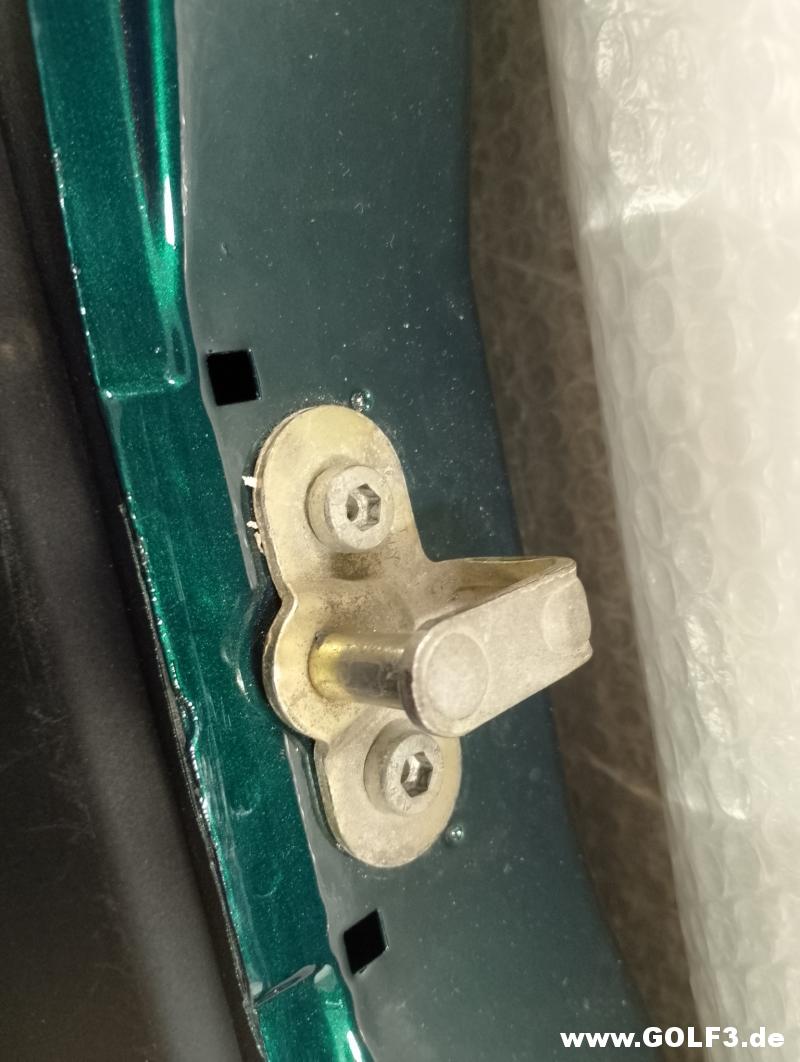

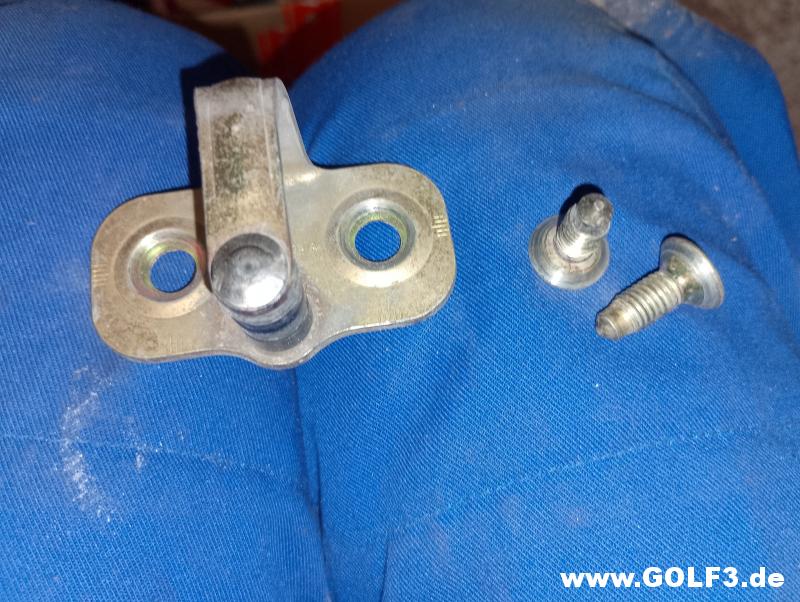

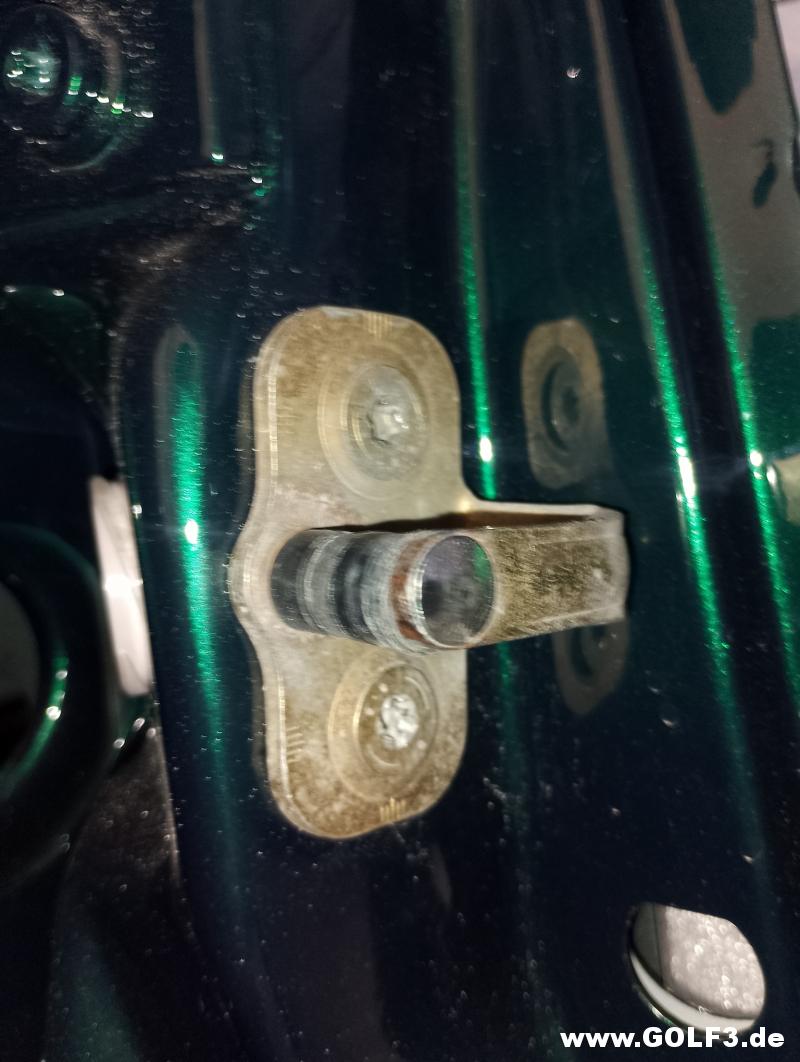

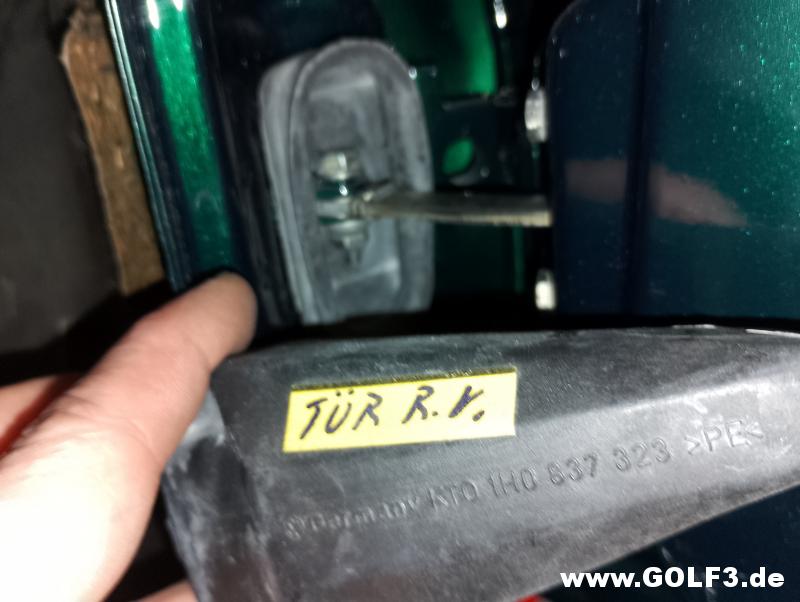

Türstopper vorne rechts.

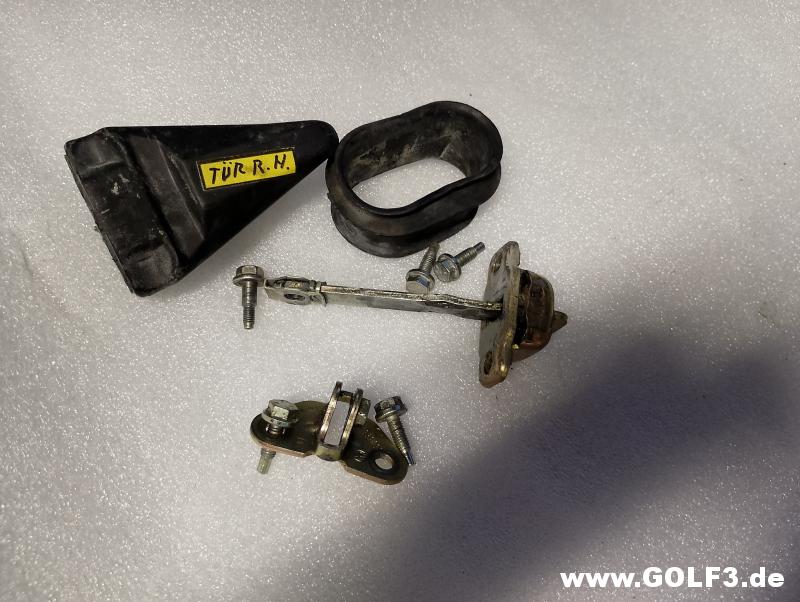

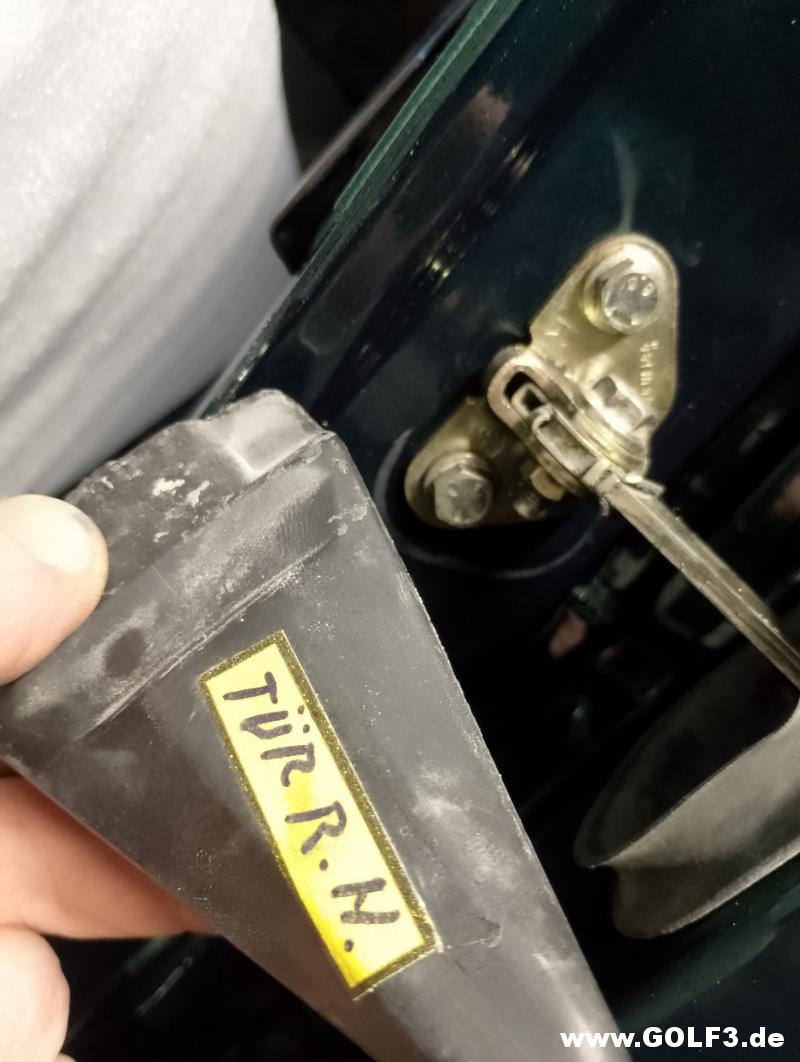

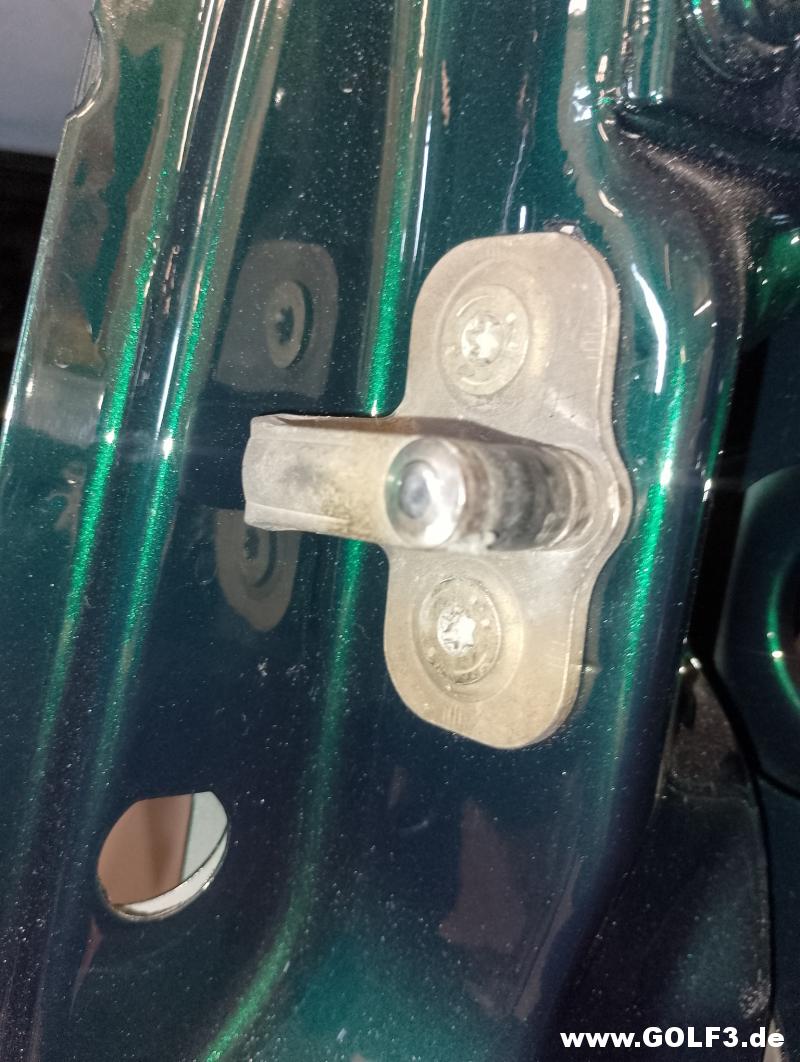

Türstopper hinten rechts.

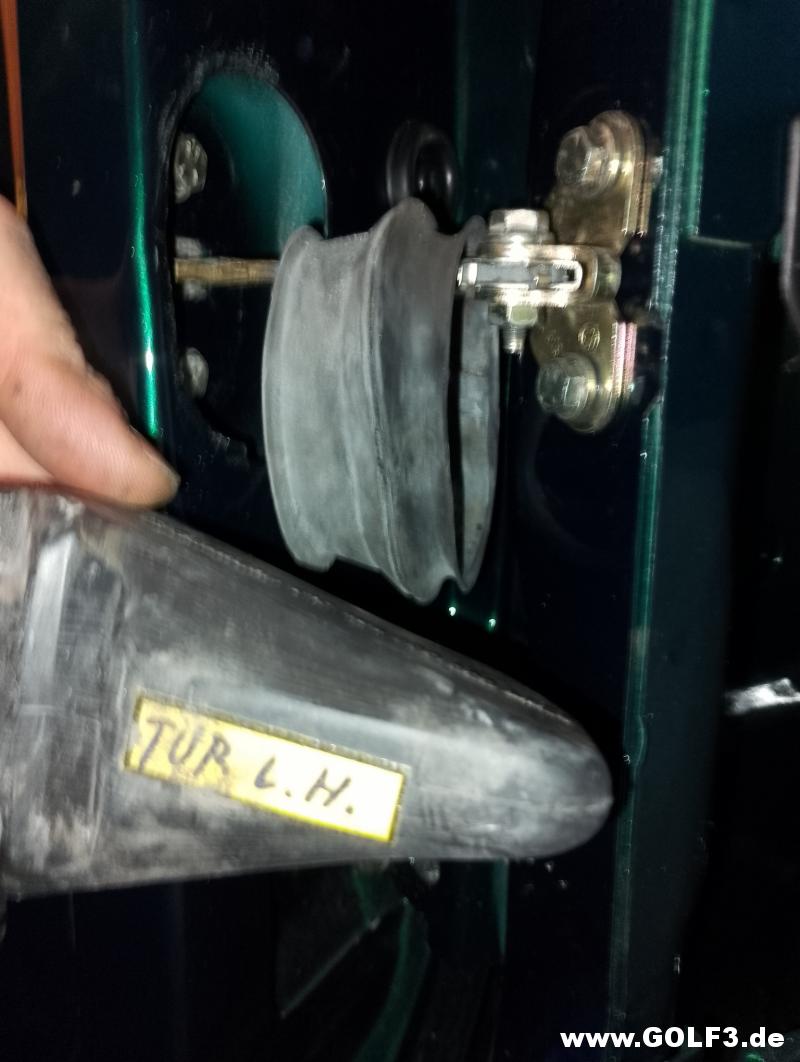

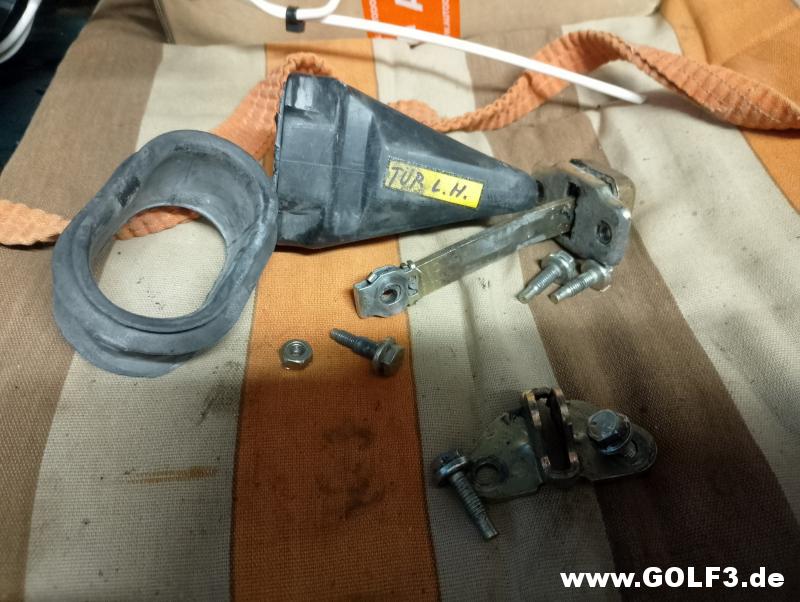

Türstopper hinten links.

Türverkleidung vorne rechts.

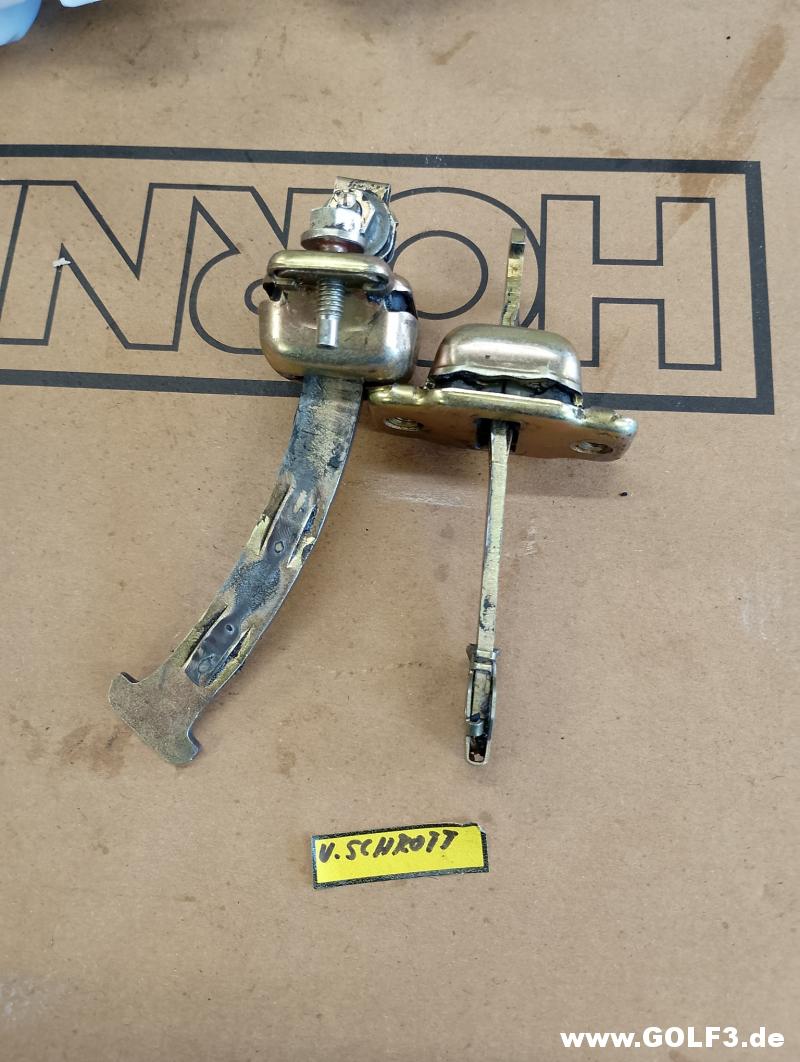

Türstopper vom Schrott auf Reserve.

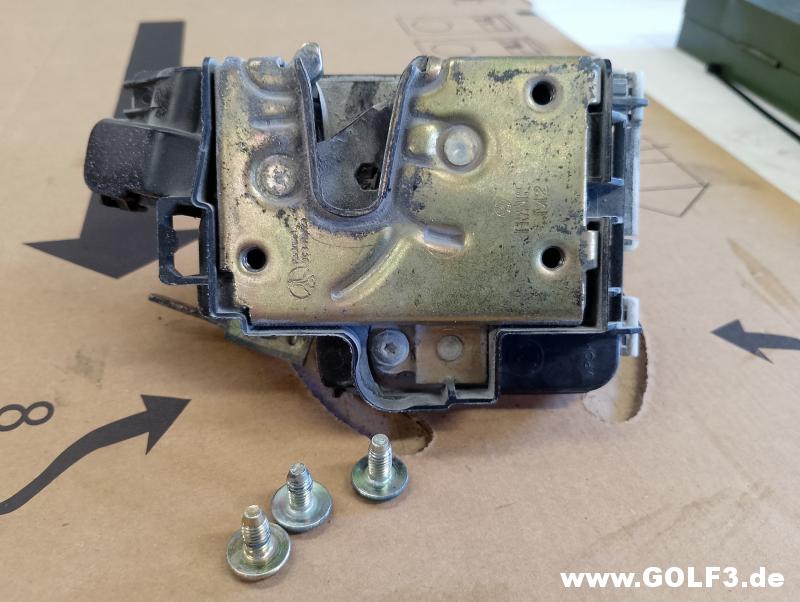

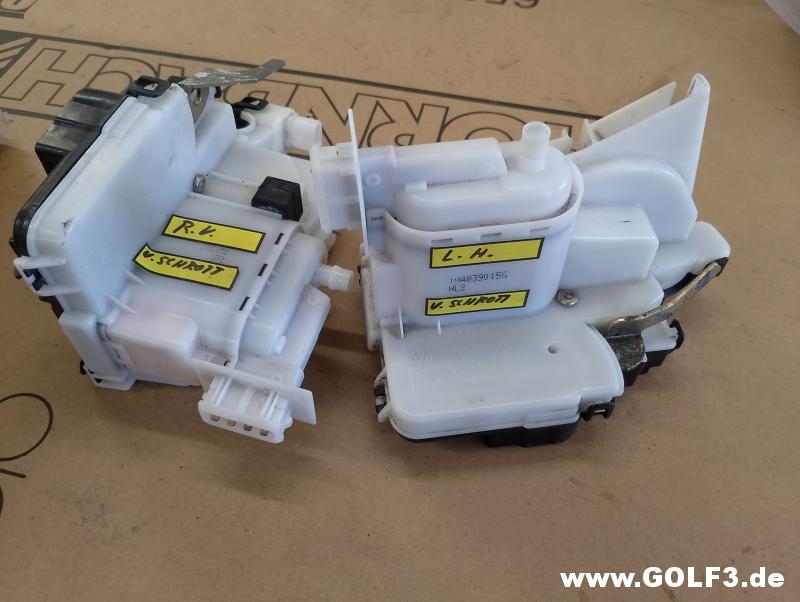

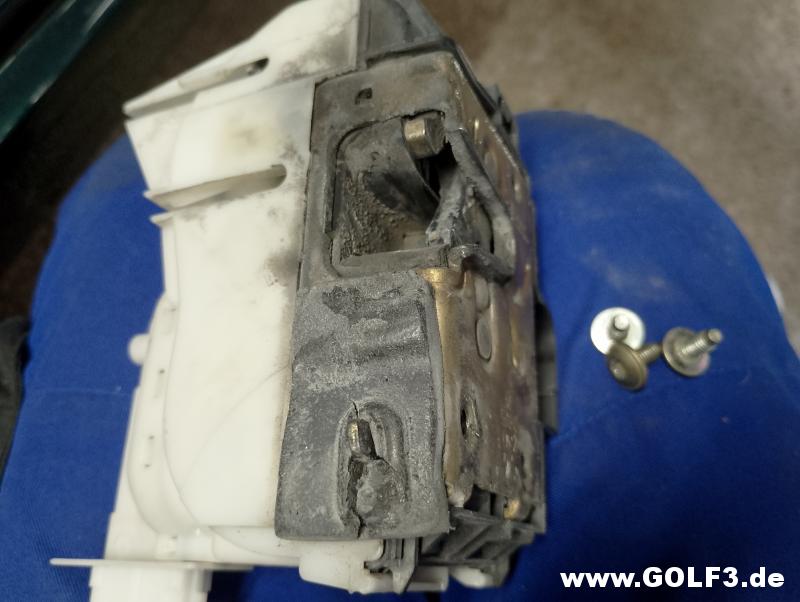

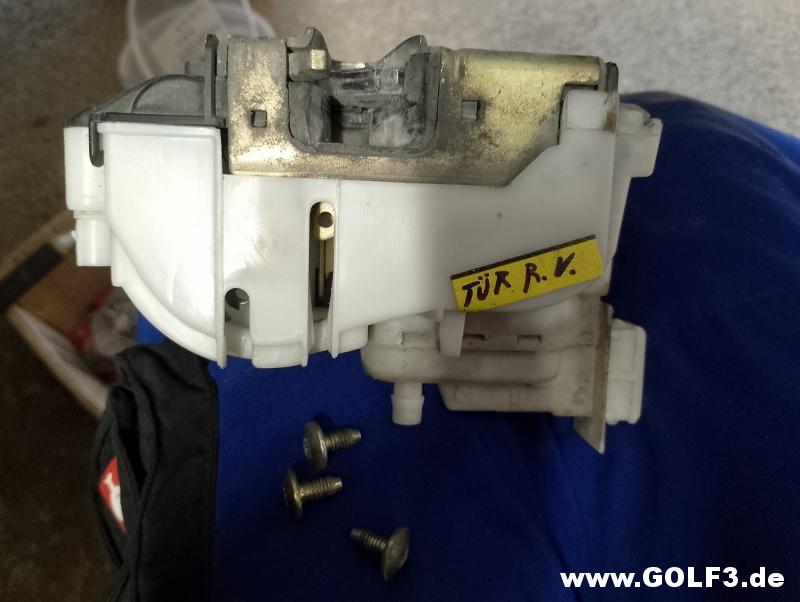

Türschloss rechts vorne und links hinten vom Schrott auf Reserve.

Matthias1987 · 20.05.2026, 05:30

10.05.2026

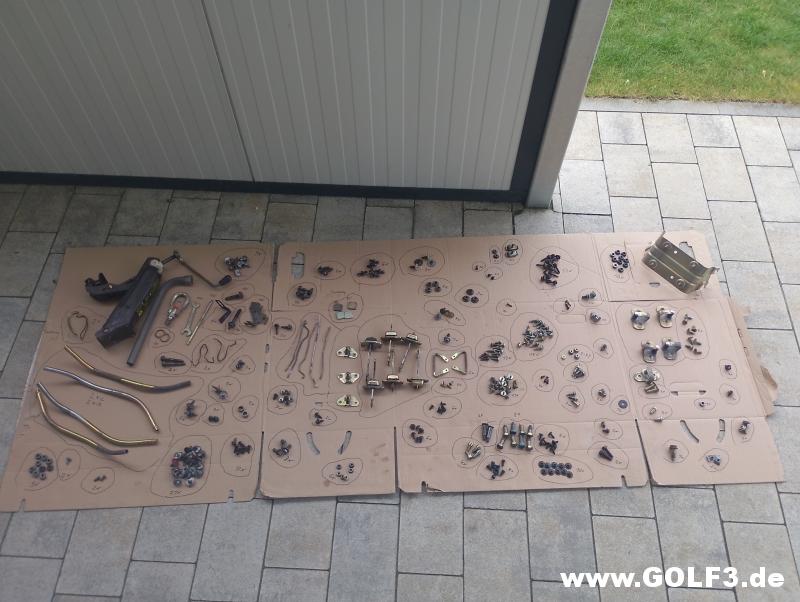

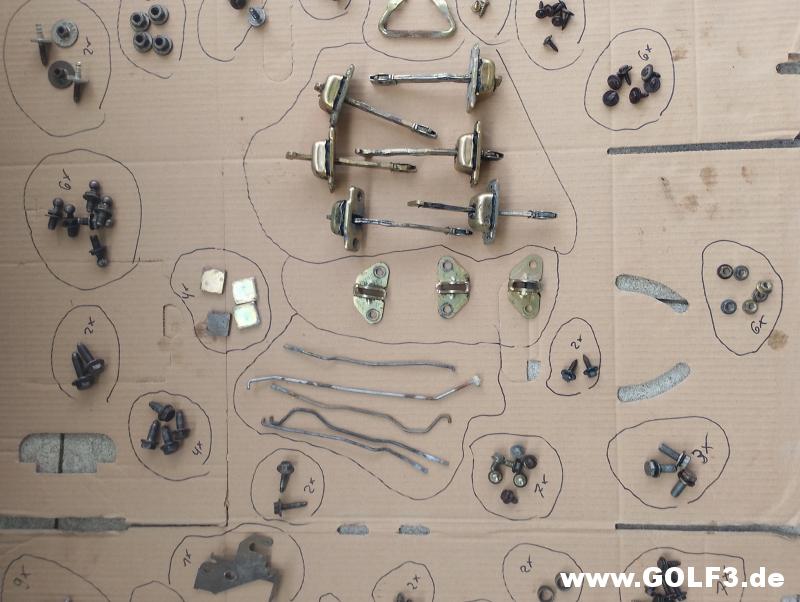

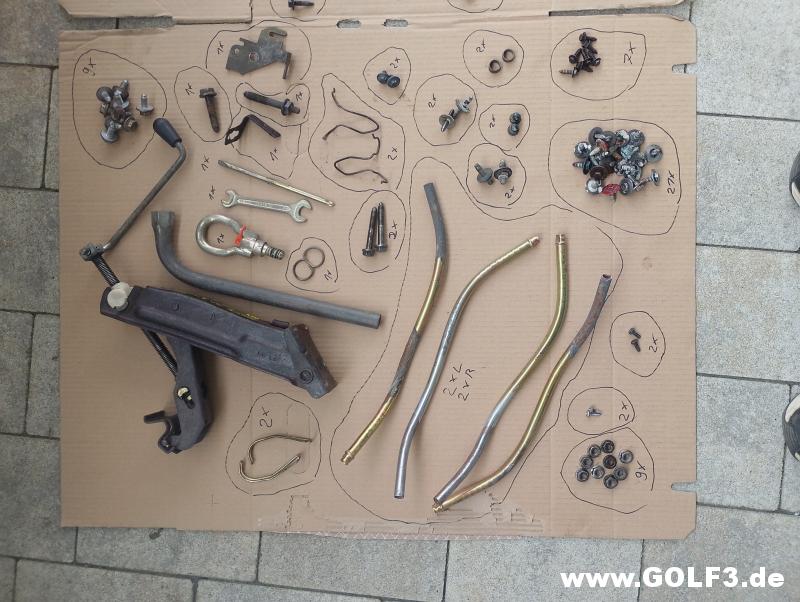

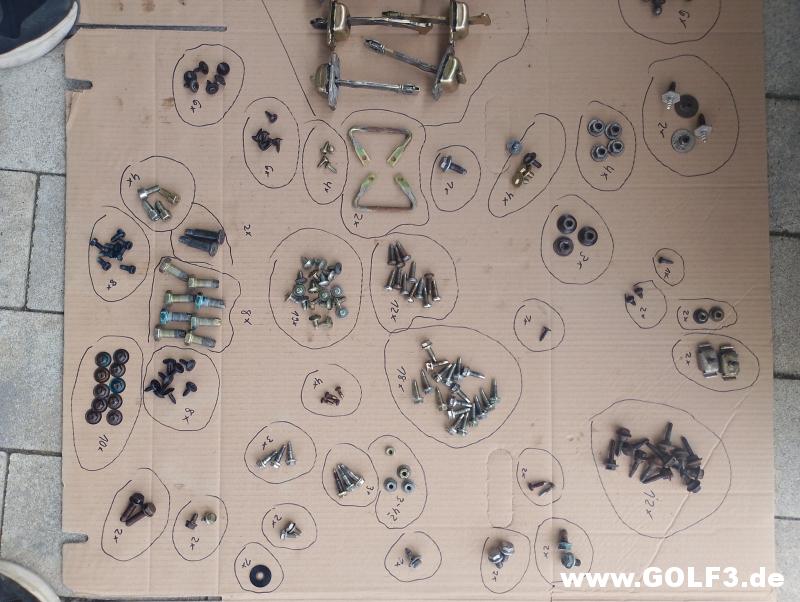

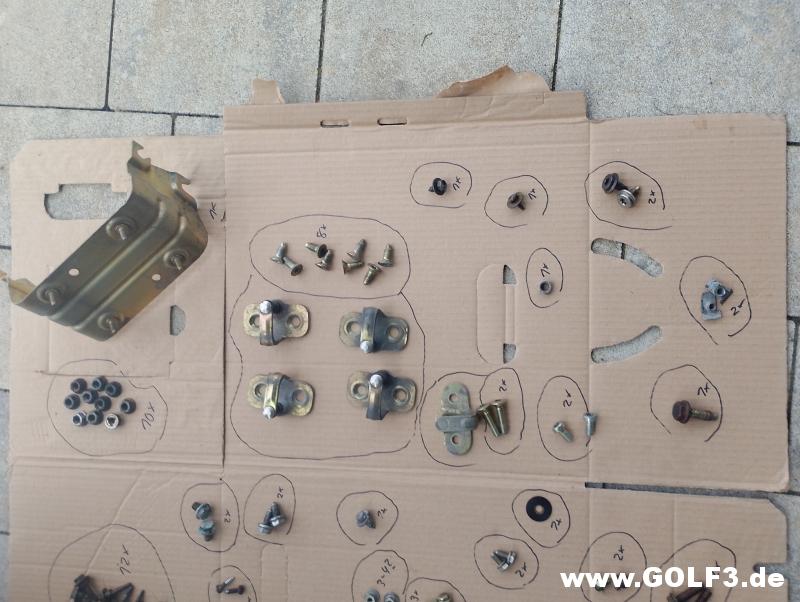

Nachdem ich alles demontiert, bzw. eingesammelt hatte, hab ich mal alle Teile sortiert und auf einem Karton die Anzahl markiert.

Der Wagenheber ist noch Optional.

Der Gedanke war, wenn ich doch noch die Teile abgeben sollte, dass ich dann die Teile wieder auf den Karton lege und dadurch die Stückzahl kontrolliere.

Die Felder sind grob nach Innenraum, Türen, Motor platziert.
Von jedem Feld hatte ich noch ein Bild in Nahaufnahme gemacht da manche Teile sehr ähnlich sind.

Matthias1987 · 20.05.2026, 19:51

11.05.2026

Hab ein Paket von Autoteile Dresbach bekommen und war positiv überrascht über den Zustand der Teile.

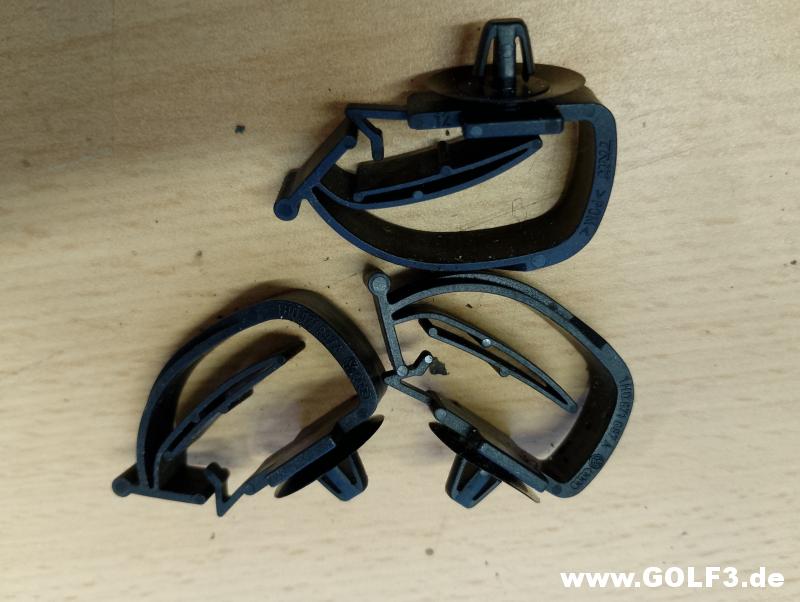

6x 1H0 971 899 A für den Kofferraum und Rücklichter.

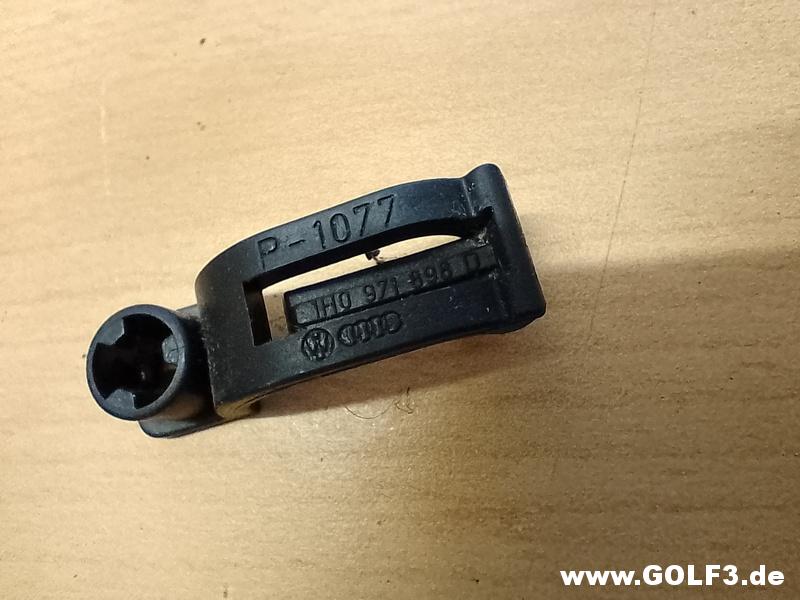

1H0 971 898 D im gesammten Innenraum verteilt. Hier auch für den Kofferraum gedacht.

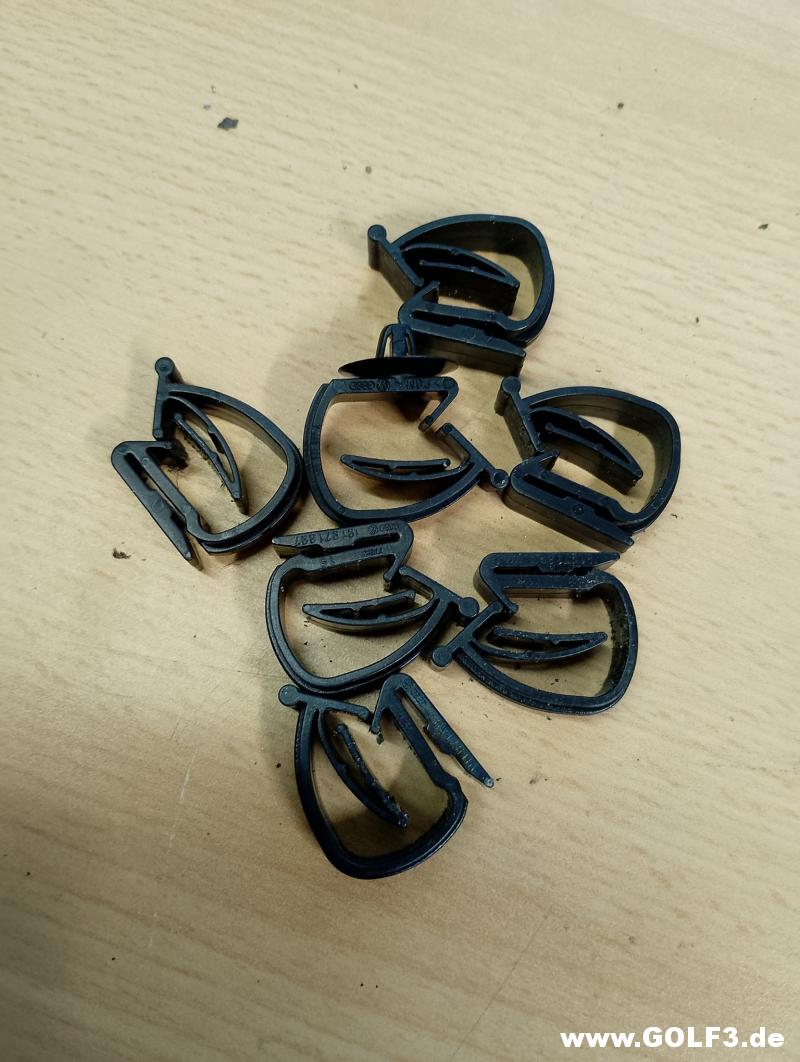

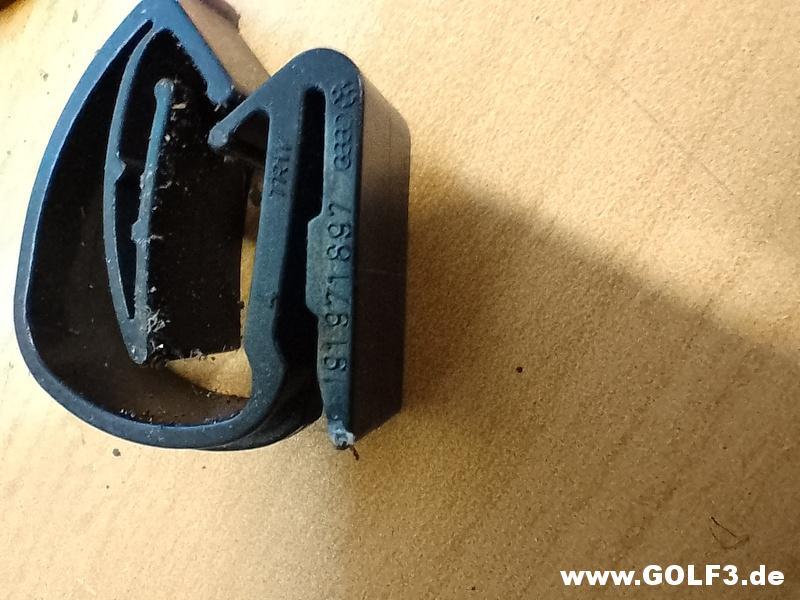

7x 191 971 897 für die Verbindung linke zur rechten Rückleuchte.

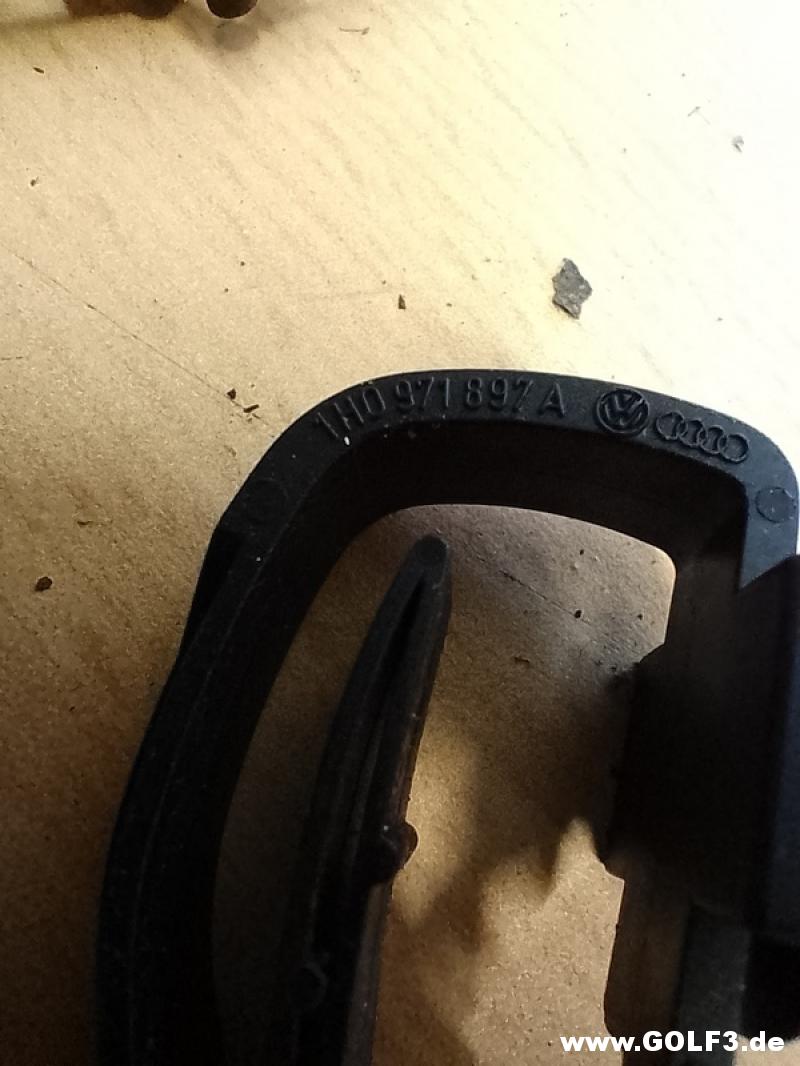

3x 1H0 971 897 A jeweils an der Rückleuchte und im Kofferraumdeckel.

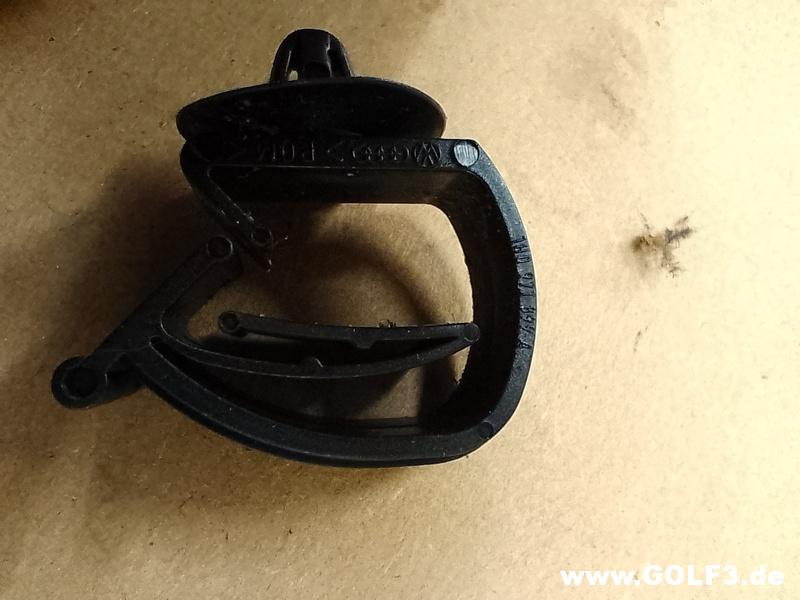

Am Wischermotor hinten. Konnte die Nummer nicht finden aber auch in den Türen sind die verbaut.

Für die Schläuche vom Wasserablauf Schiebedach hinten.
1H0 877 244

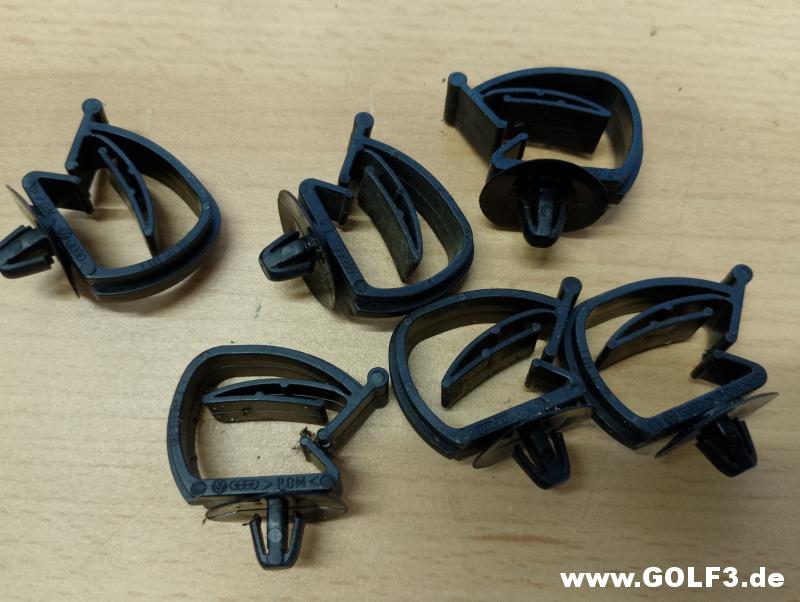

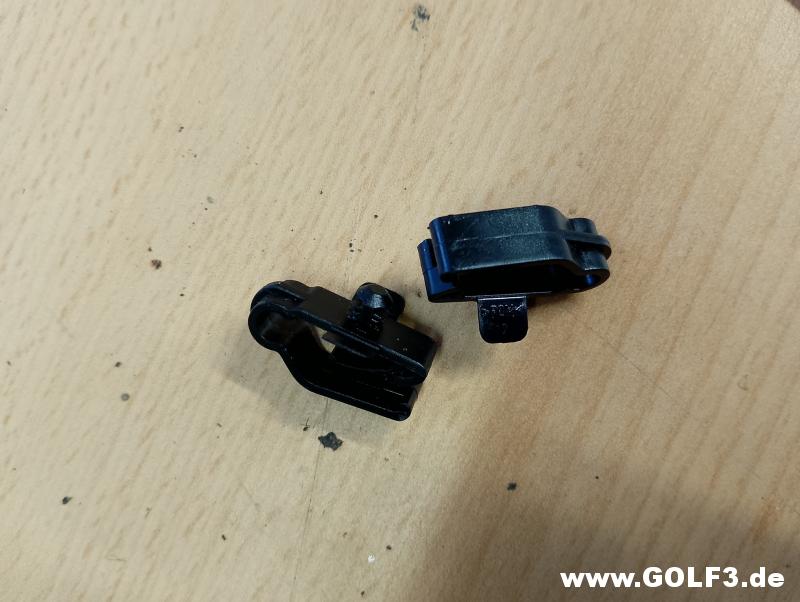

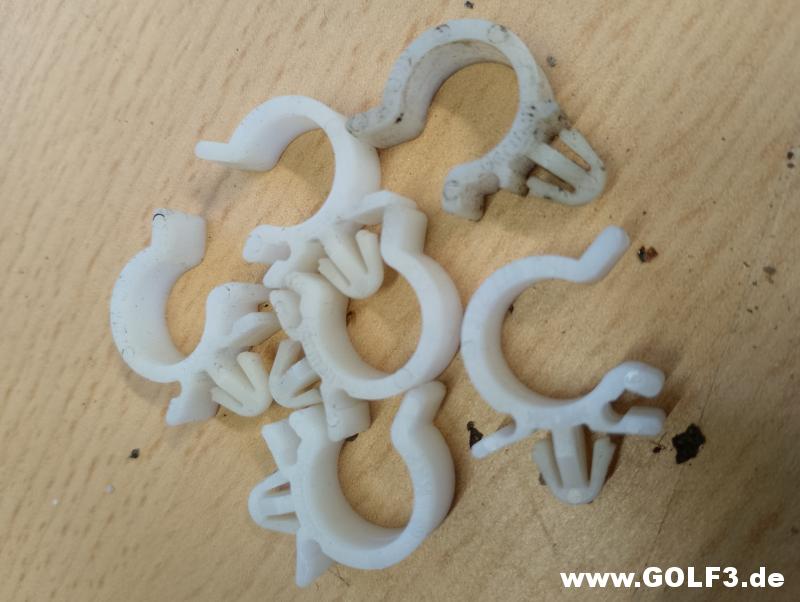

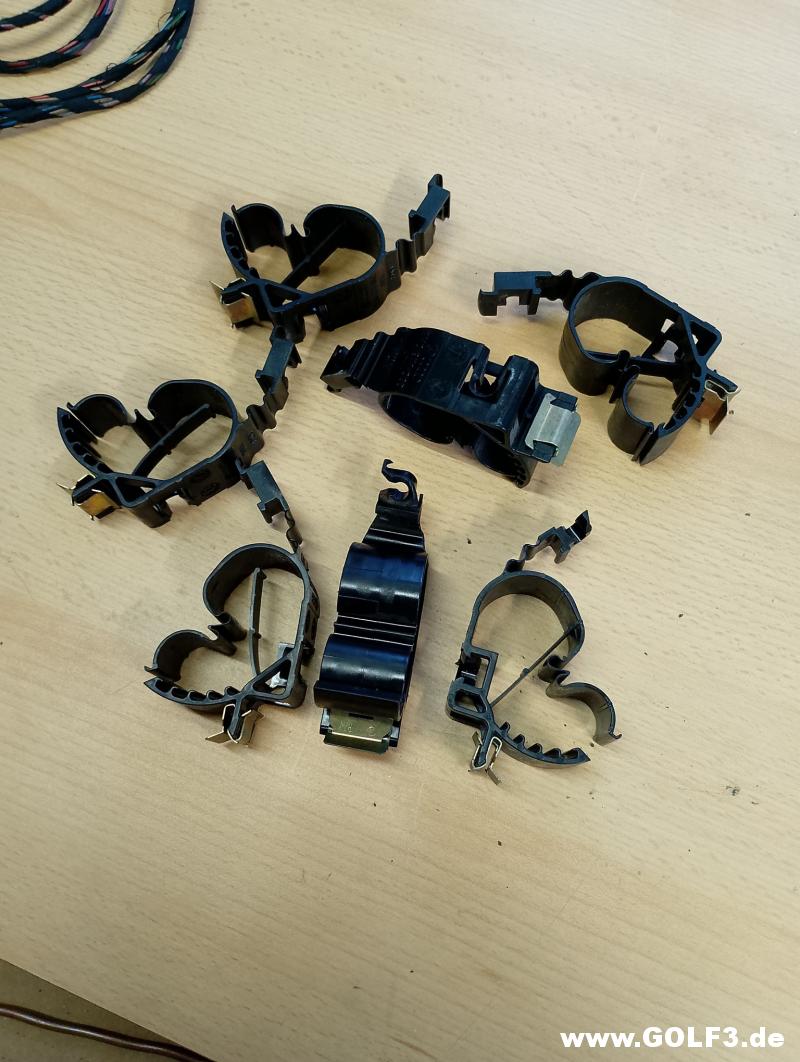

7x Kabelklammern am Schweller innen 1H0 971 003

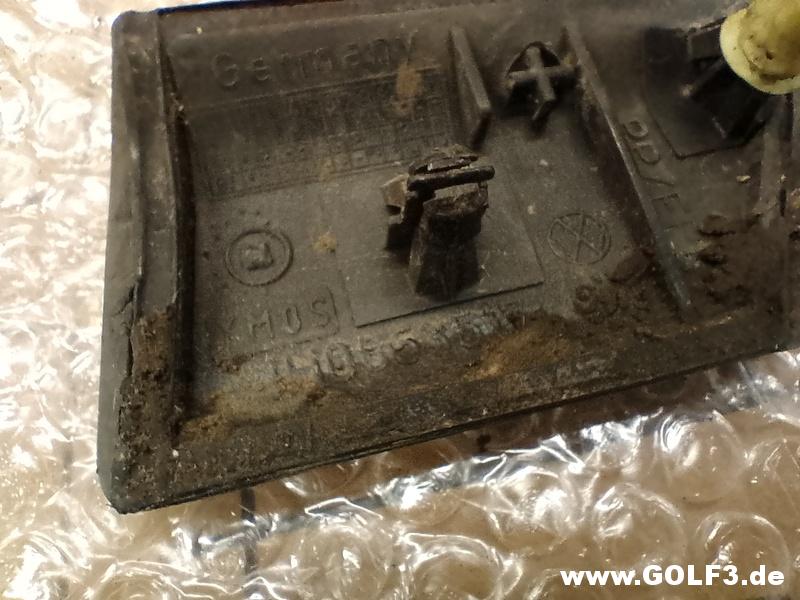

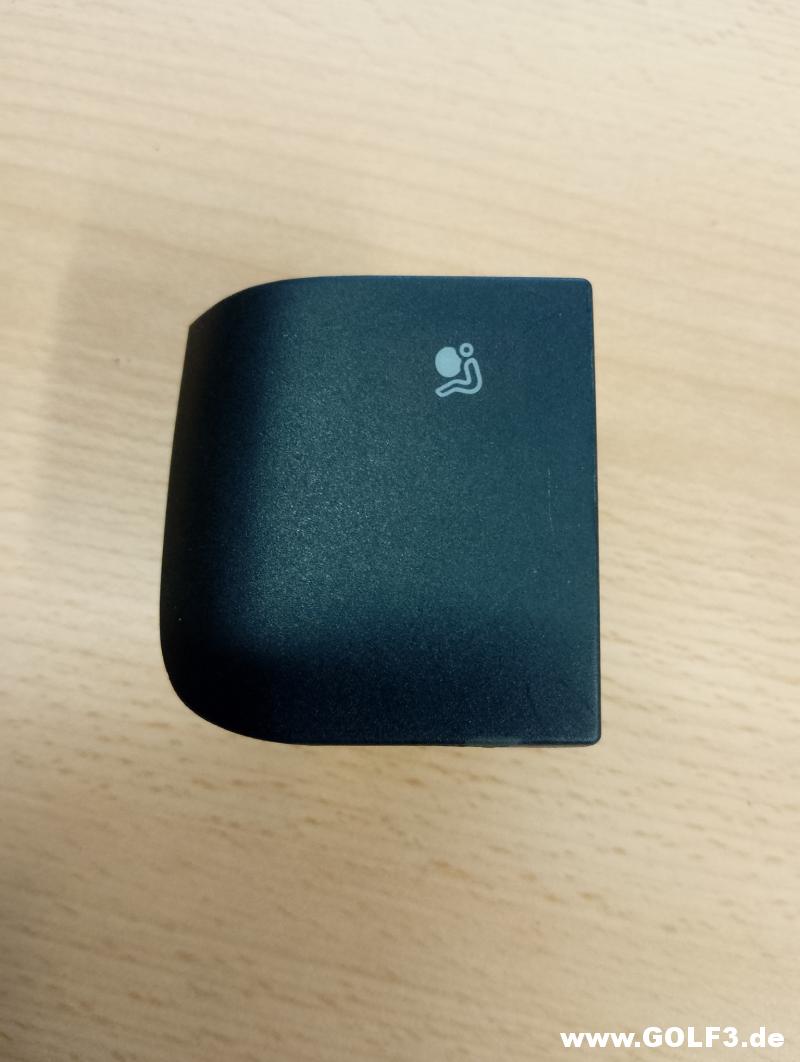

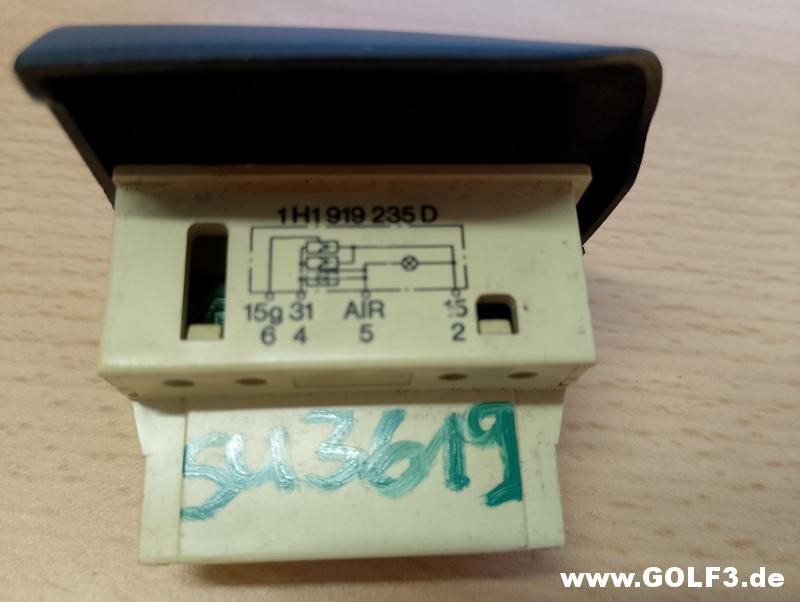

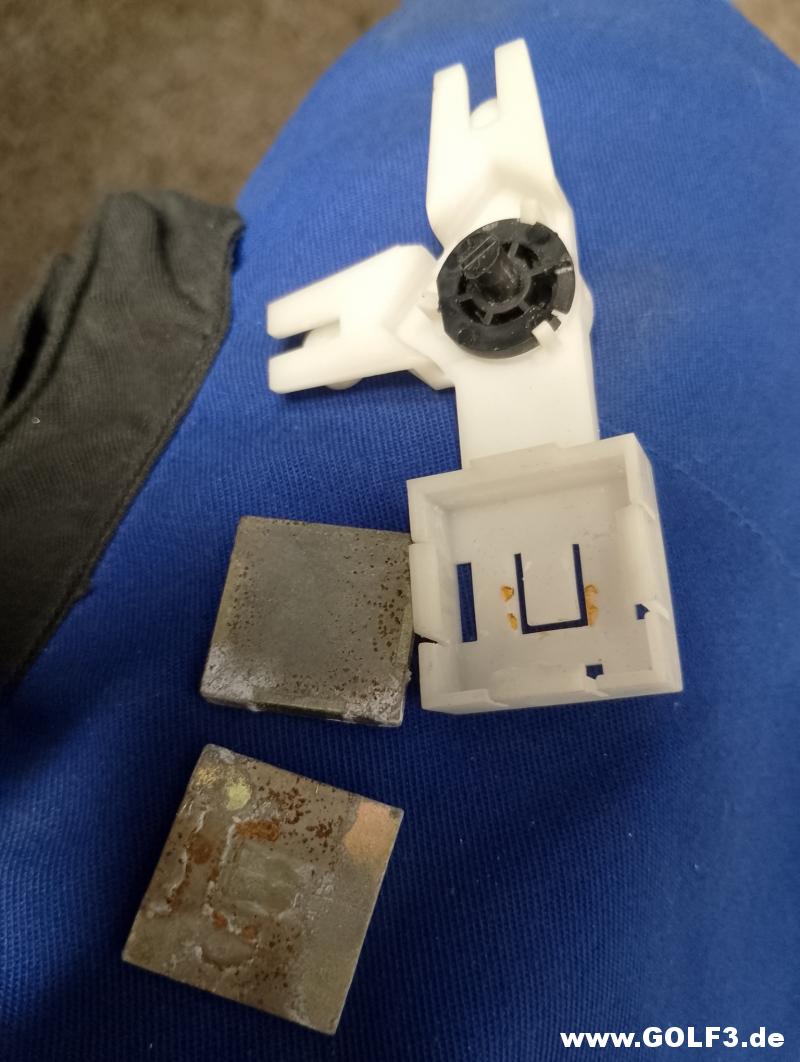

Airbag Kontrollleuchte ohne ABS und AirBag.

1H1 919 235 D

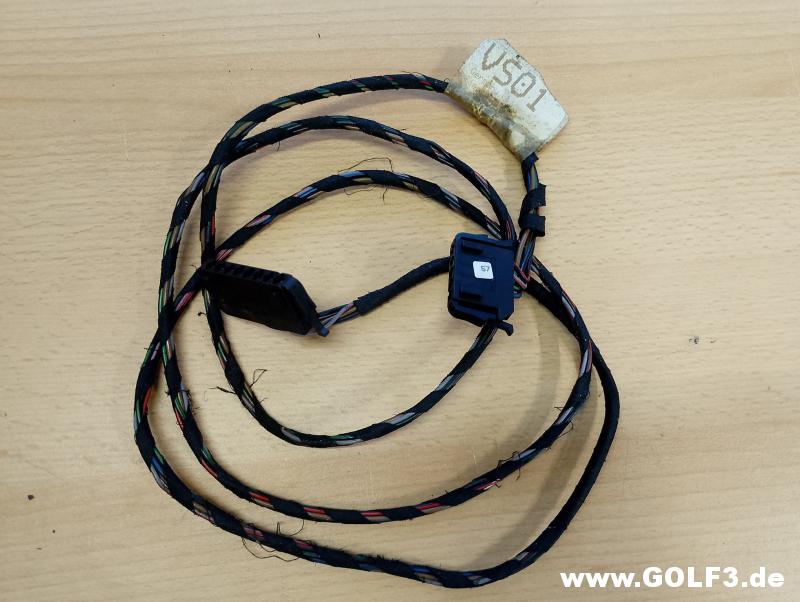

Verbindungsleitung linke zur rechten Rückleuchte.
Die hatte ich mit Schneidklemmen (Stromdieben) für die Anhängerkupplung angeschnitten.

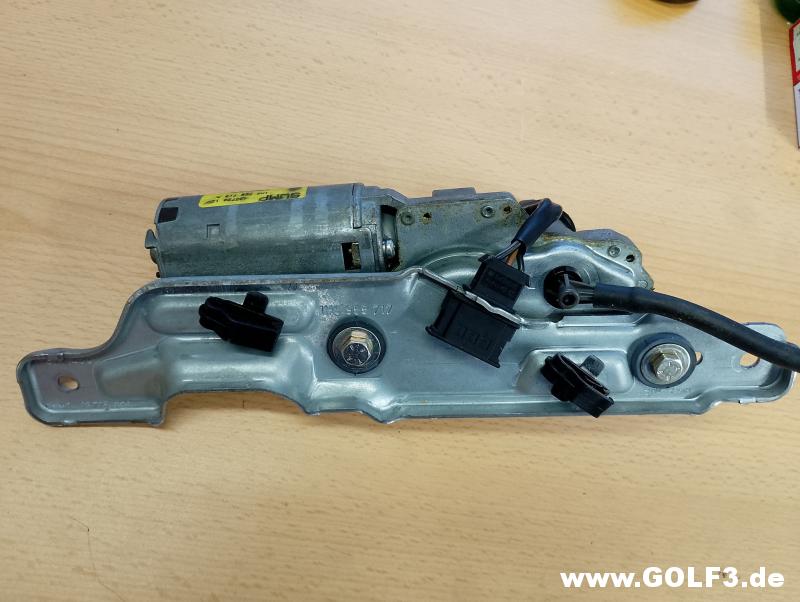

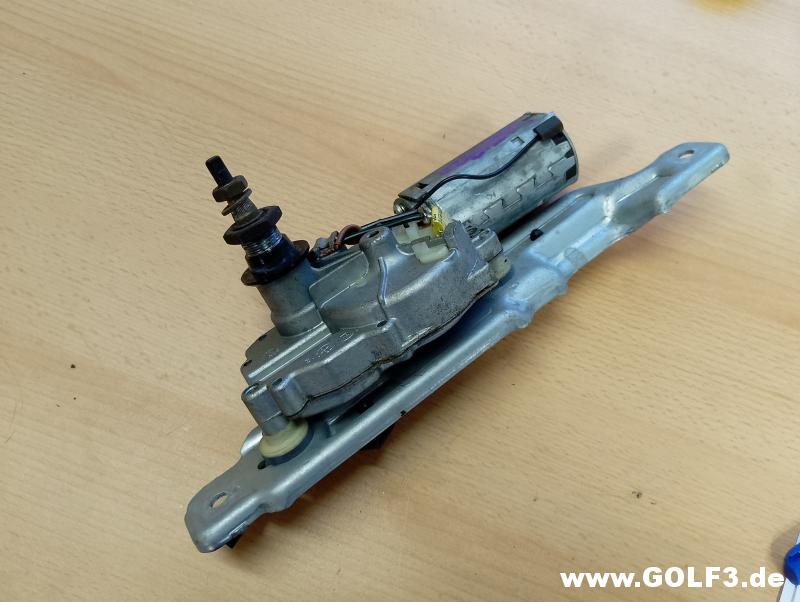

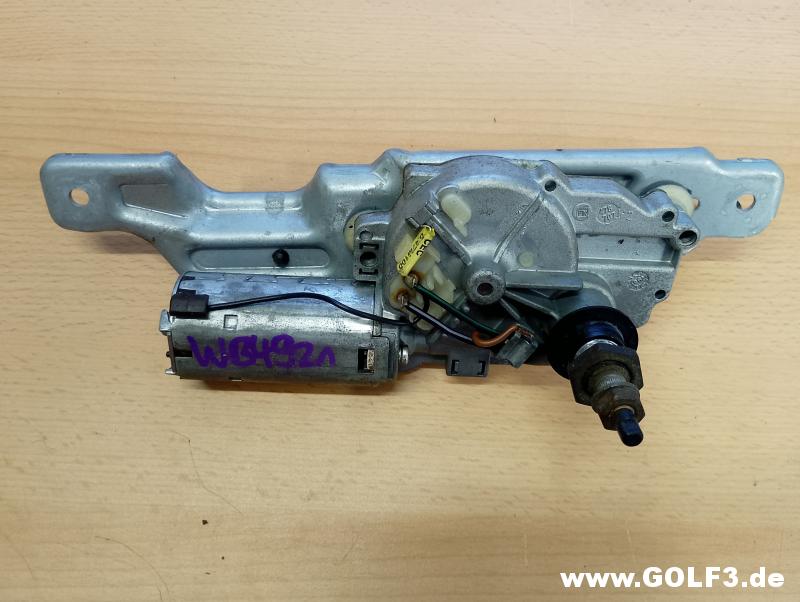

Wischermotor.

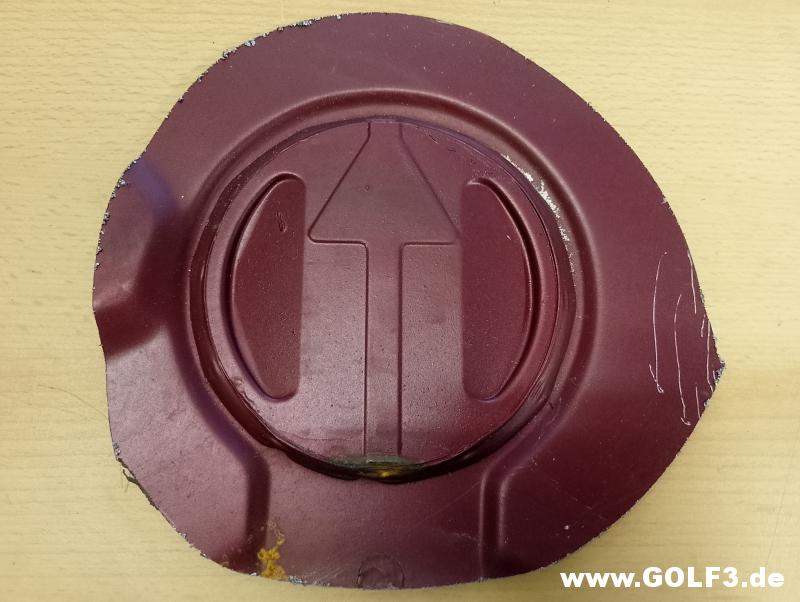

Stück Blech von der Kofferraummulde. Der Deckel löste sich durch das Entlacken bei Carblast und die Haltefedern sind gebrochen.

Da muss ich das PVC mit Fön und Spachtel lösen um an den Deckel zu kommen.

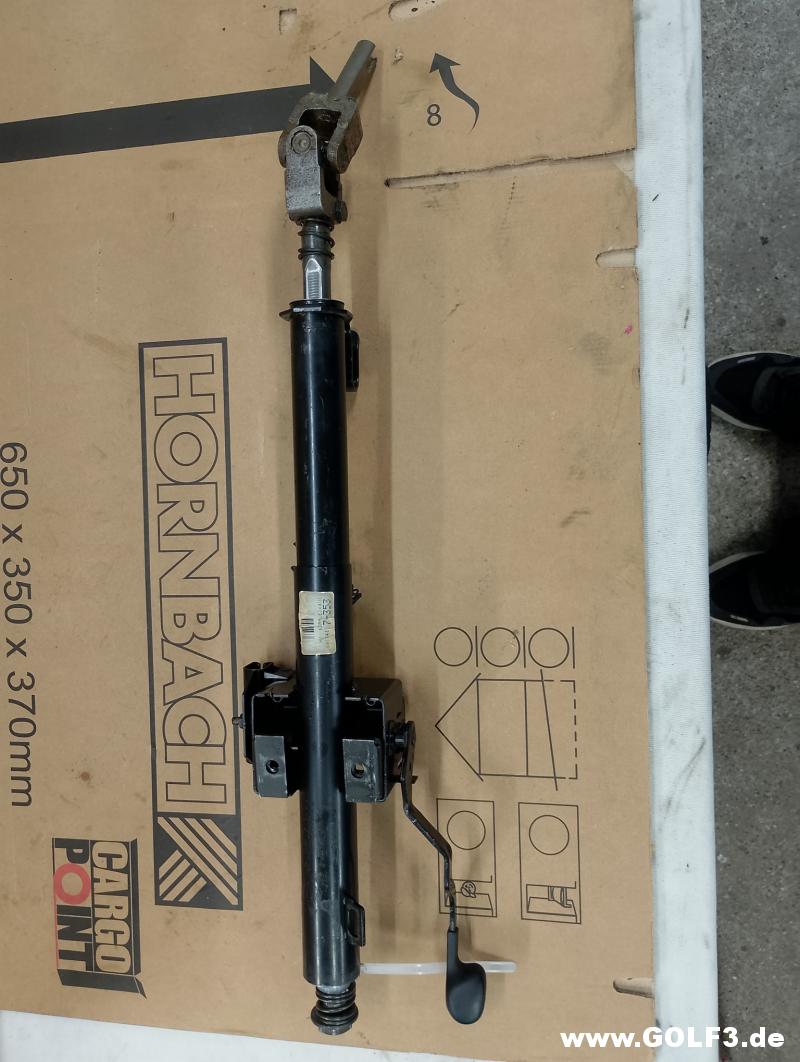

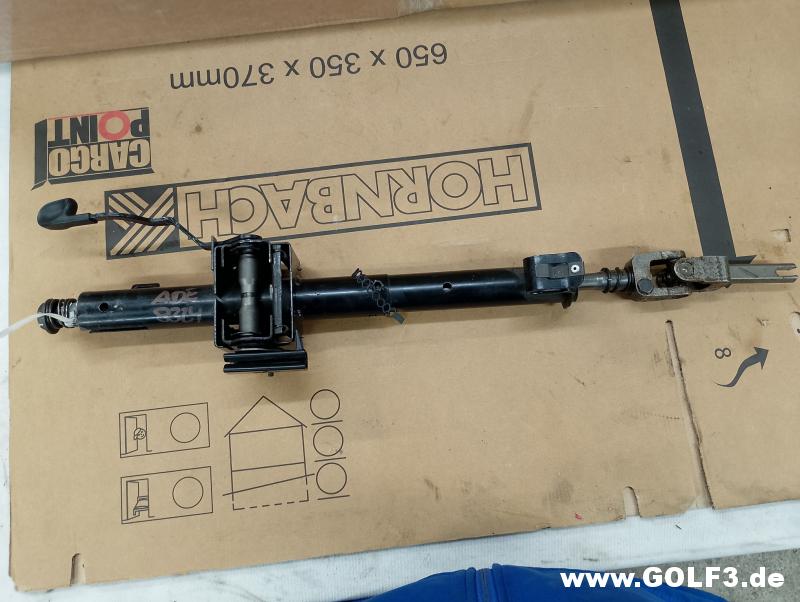

Hab mir noch ne höhenverstellbare Lenksäule gegönnt.

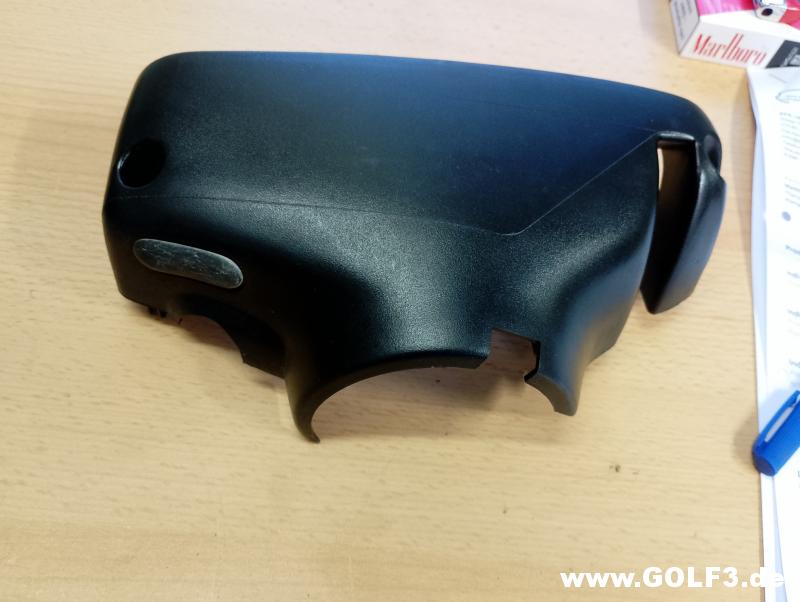

Dazu die passende Abdeckung.

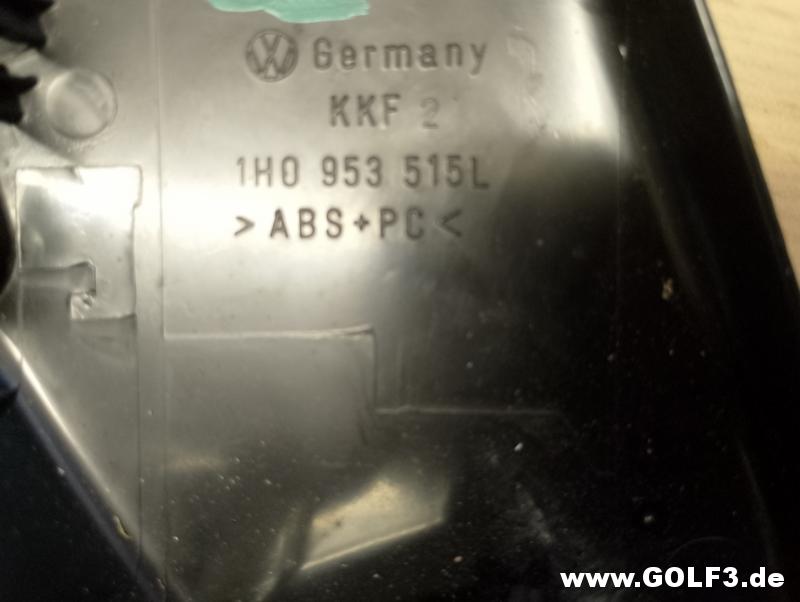

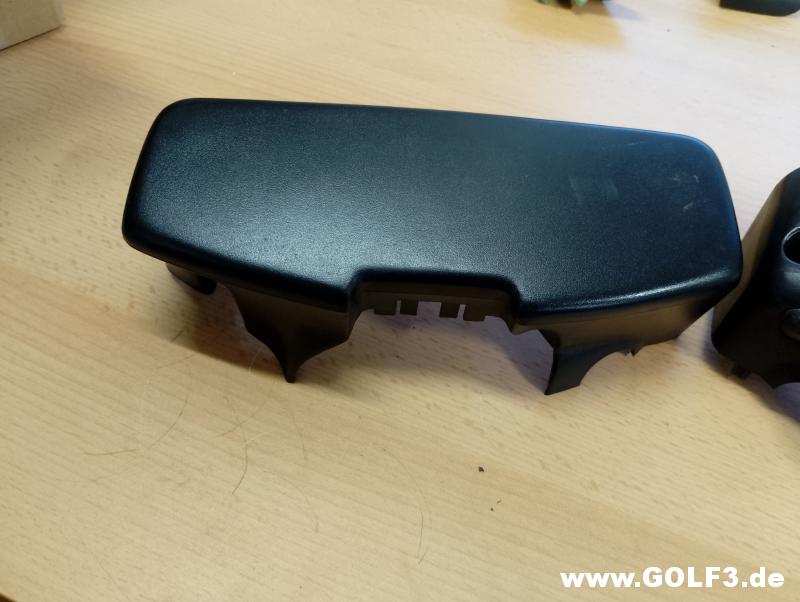

Oberteil
1H0 953 515 L

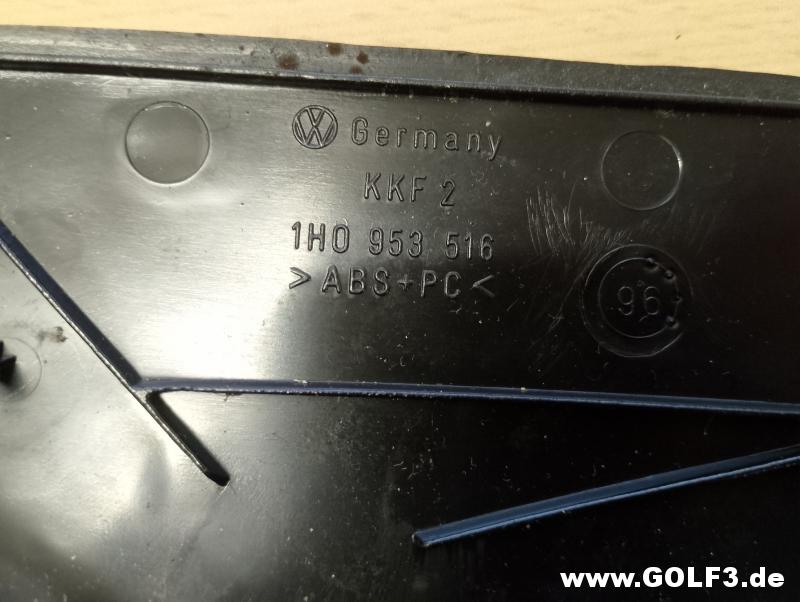

Unterteil
1H0 953 516

Unterteil innen.

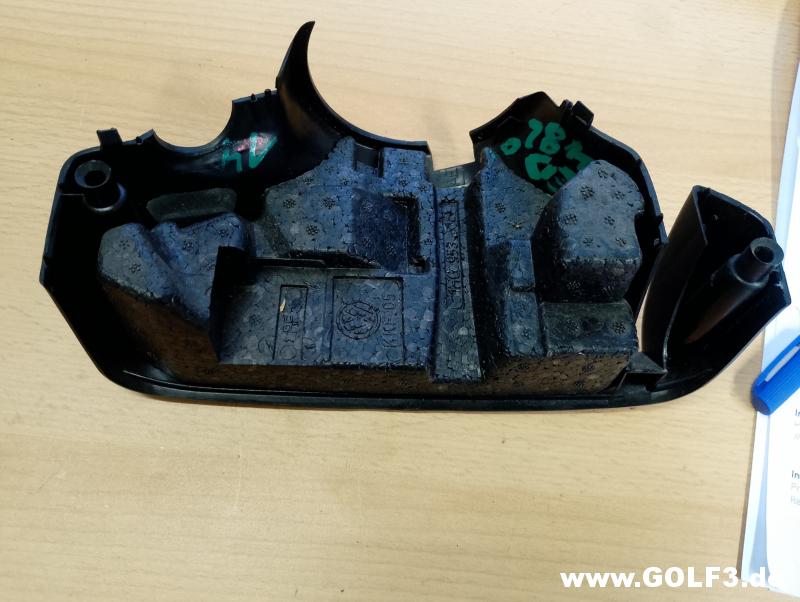

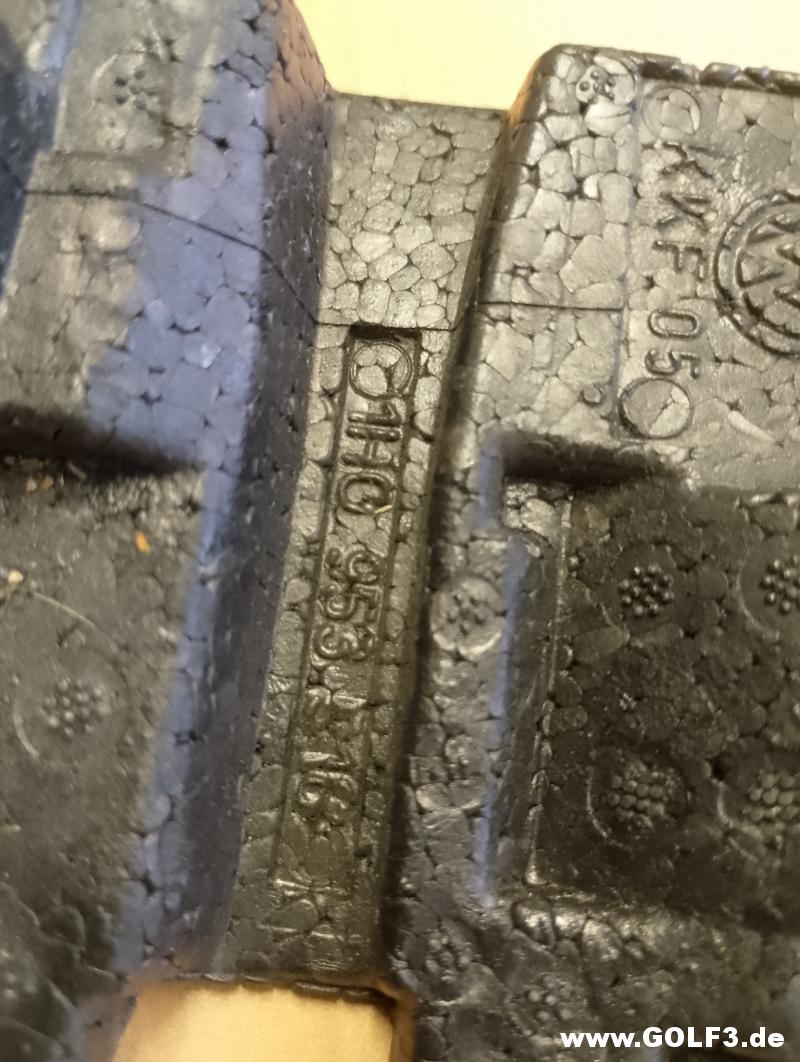

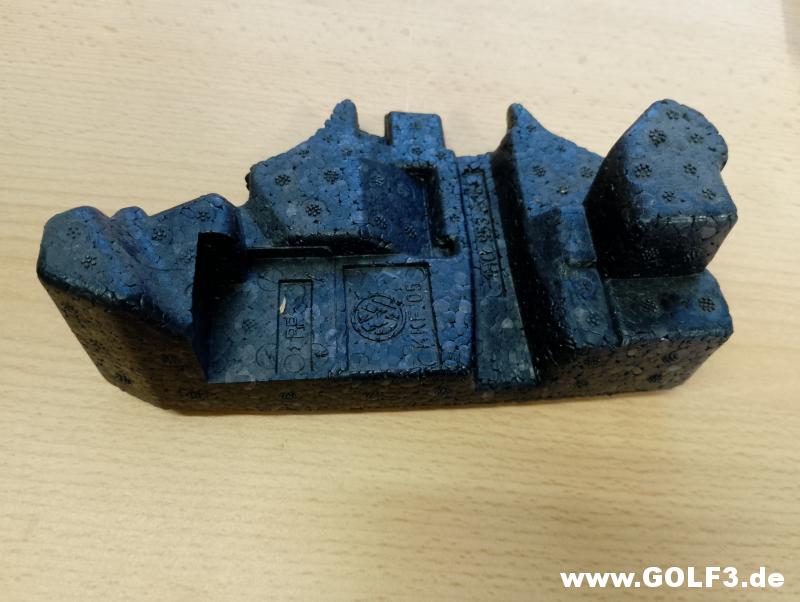

Das Styropor unter der Verkleidung.

1H0 953 518

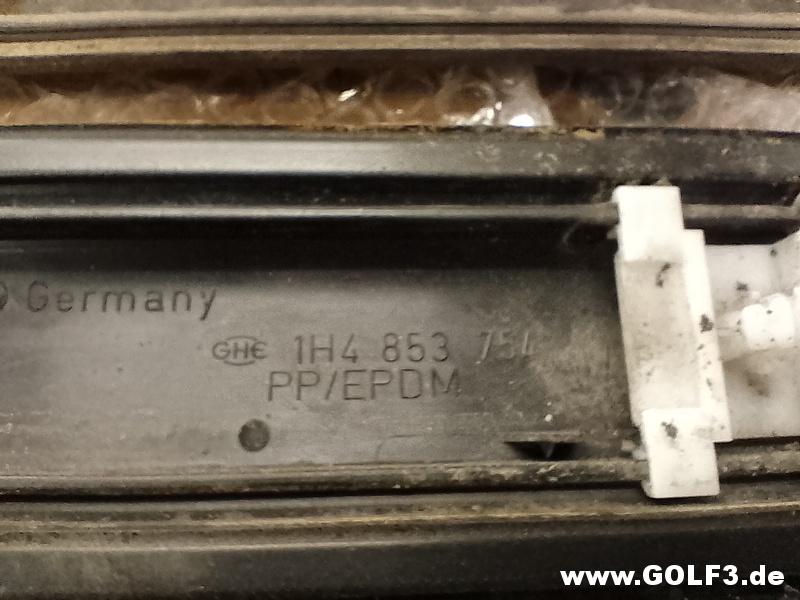

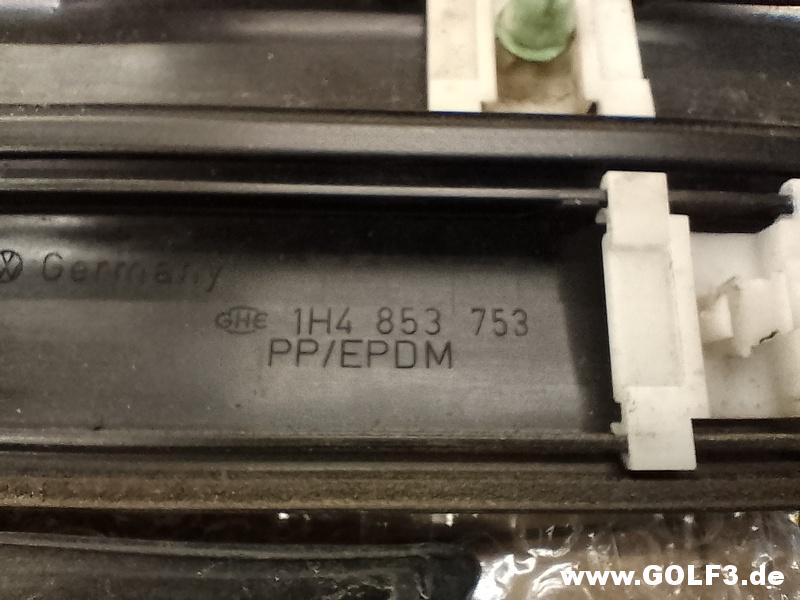

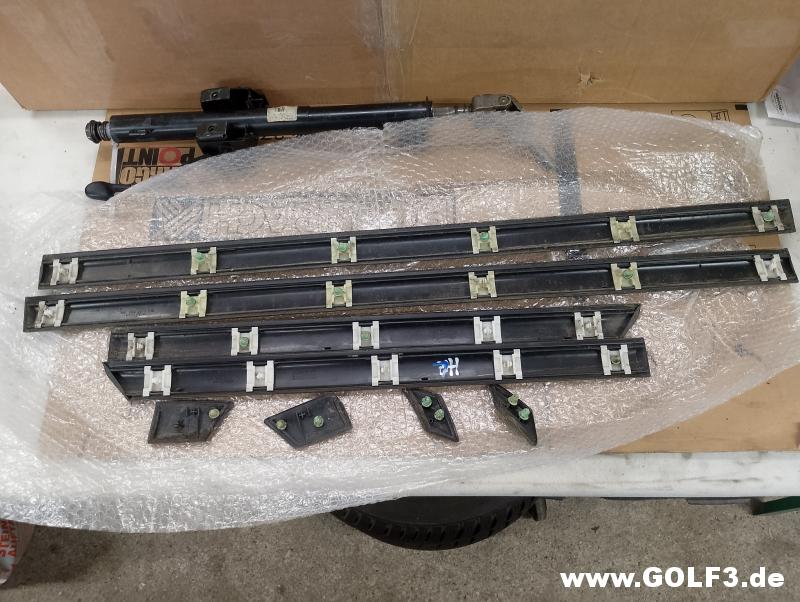

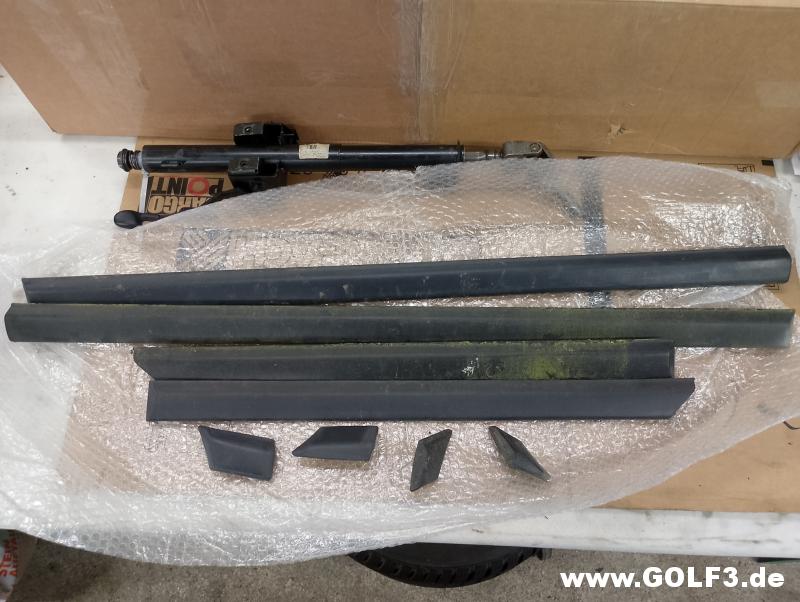

Und noch einen Satz Zierleisten.

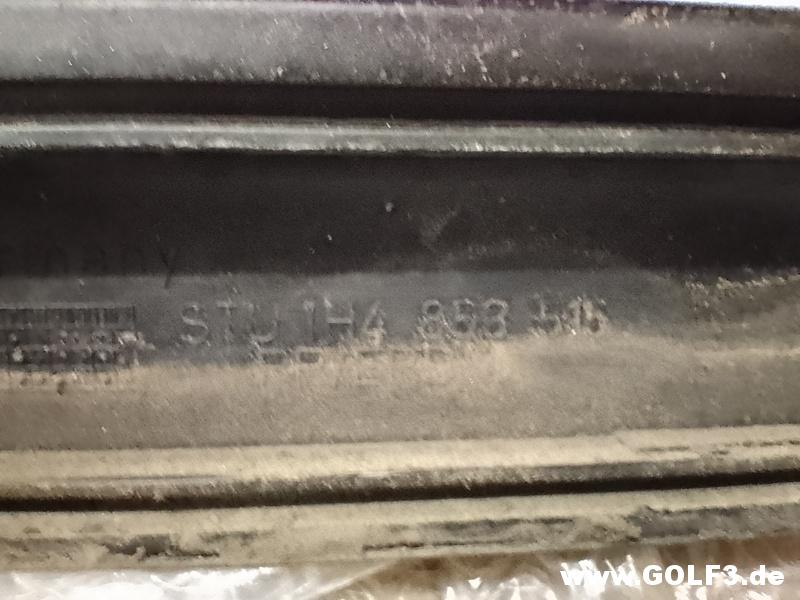

Die Zierleisten waren das einzige das verraten hatte, dass die Teile vom Schrottplatz stammen.

1H4 853 515 Zierleiste Türe links vorne

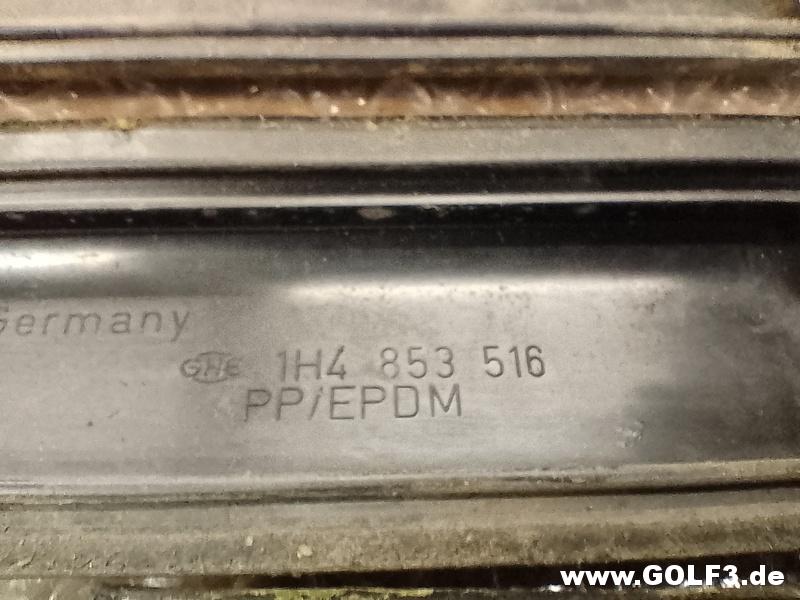

1H4 853 516 Zierleiste Türe rechts vorne

1H4 853 753 Zierleiste Türe links hinten

1H4 853 754 Zierleiste Türe rechts hinten

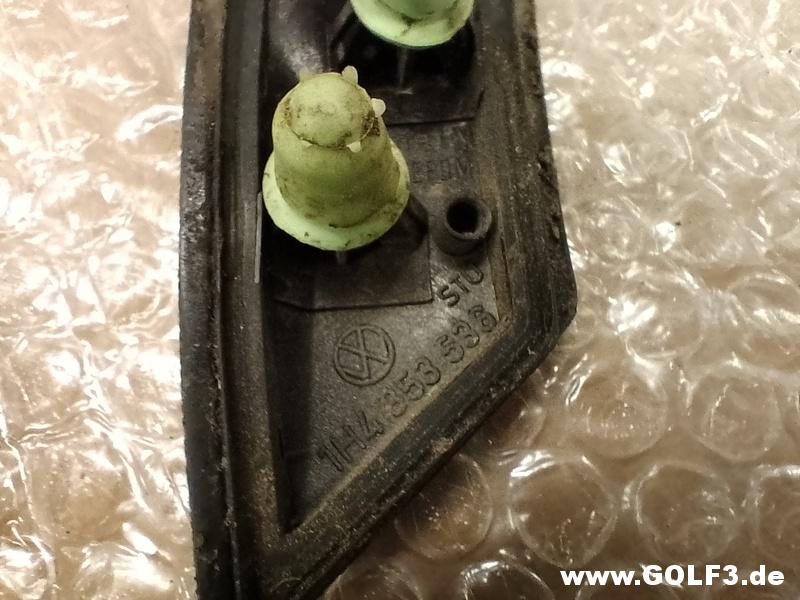

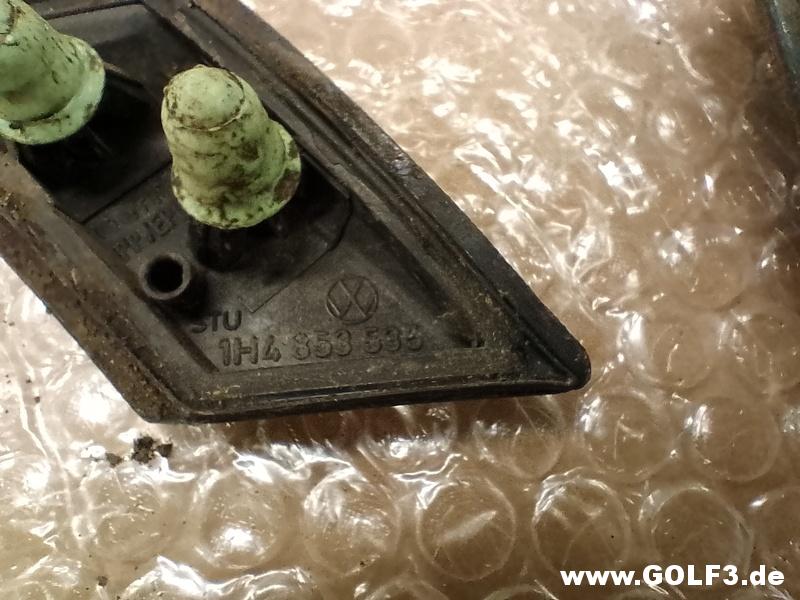

1H4 853 535 Zierleiste links hinten

1H4 853 536 Zierleiste rechts hinten

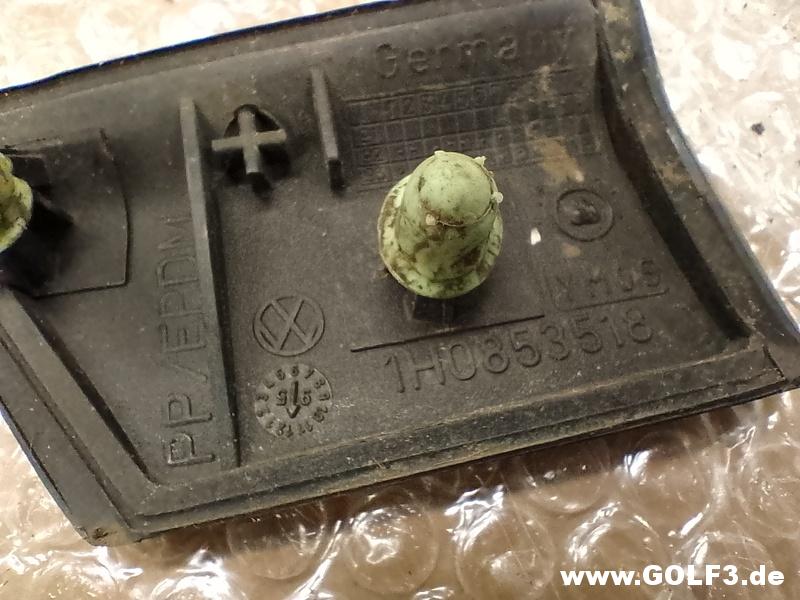

1H0 853 517 Zierleiste Kotflügel links

1H0 853 518 Zierleiste Kotflügel rechts

Die Zierleisten sehen eigentlich schlimmer aus wie sie sind.
Wichtig war mir das innen die Metallführung unter dem Gummi noch intakt ist.

Matthias1987 · 20.05.2026, 19:52

13.05.2026

Nachdem ich die Zierleisten vom Schrott und die alten die ich noch hatte nach Zustand aussortiert hatte, wurden diese einmal grob gereinigt.

Als nächstes nochmal entfetten und dann könnte ich sie Lackieren.

Noch die Halter der vorderen Stoßstange, Isolierung Wasserablauf Schiebedach und Stopfen hinten für den Wasserablauf gereinigt.

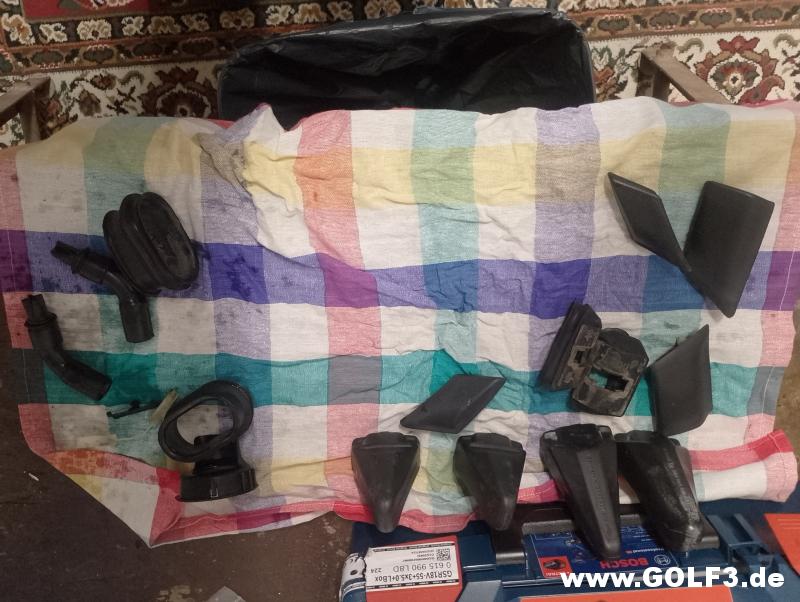

Und die restlichen Kunststoffteile von den Türen gereinigt.

Matthias1987 · 20.05.2026, 19:54

17.05.2026

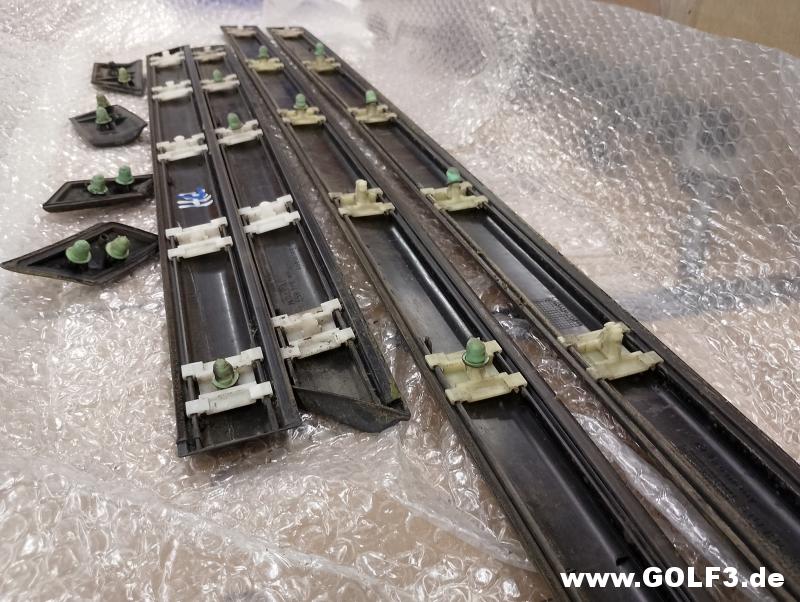

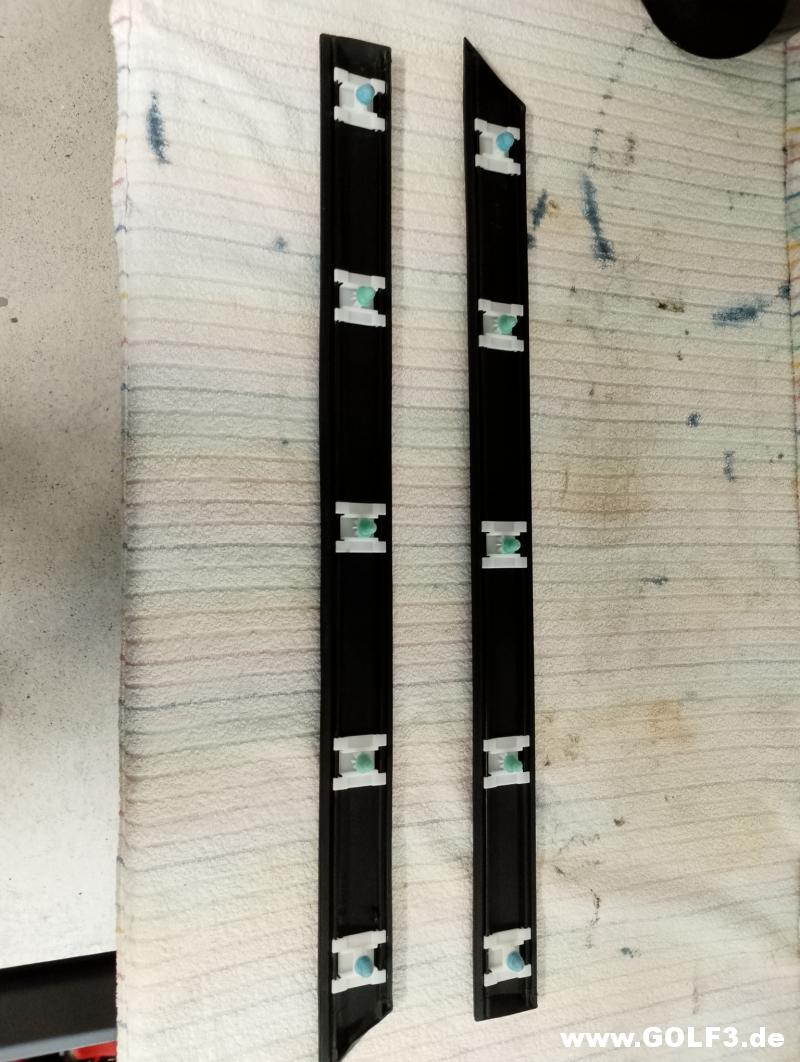

Von den originalen Zierleisten hinten hatte ich die Klammern schon montiert.
Da die Zierleisten vom Schrott aber im besseren Zustand sind, kommen die Klammern wieder runter.

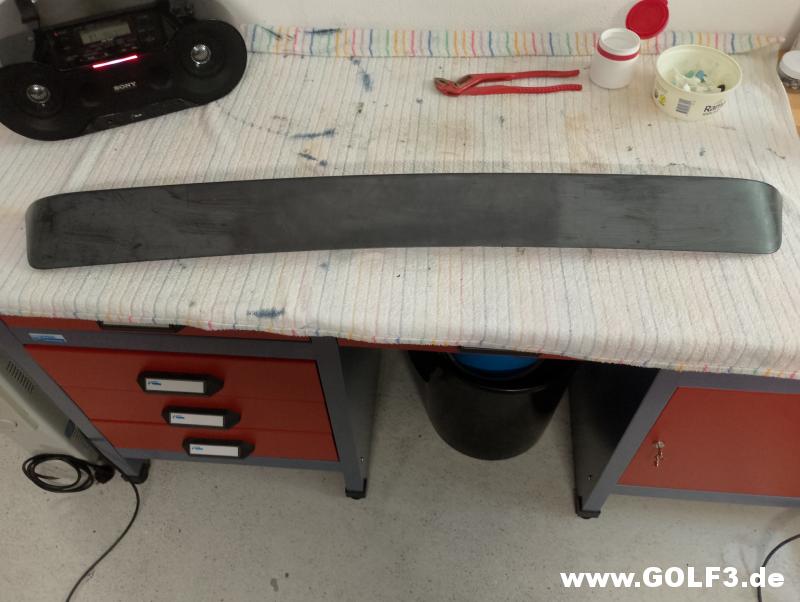

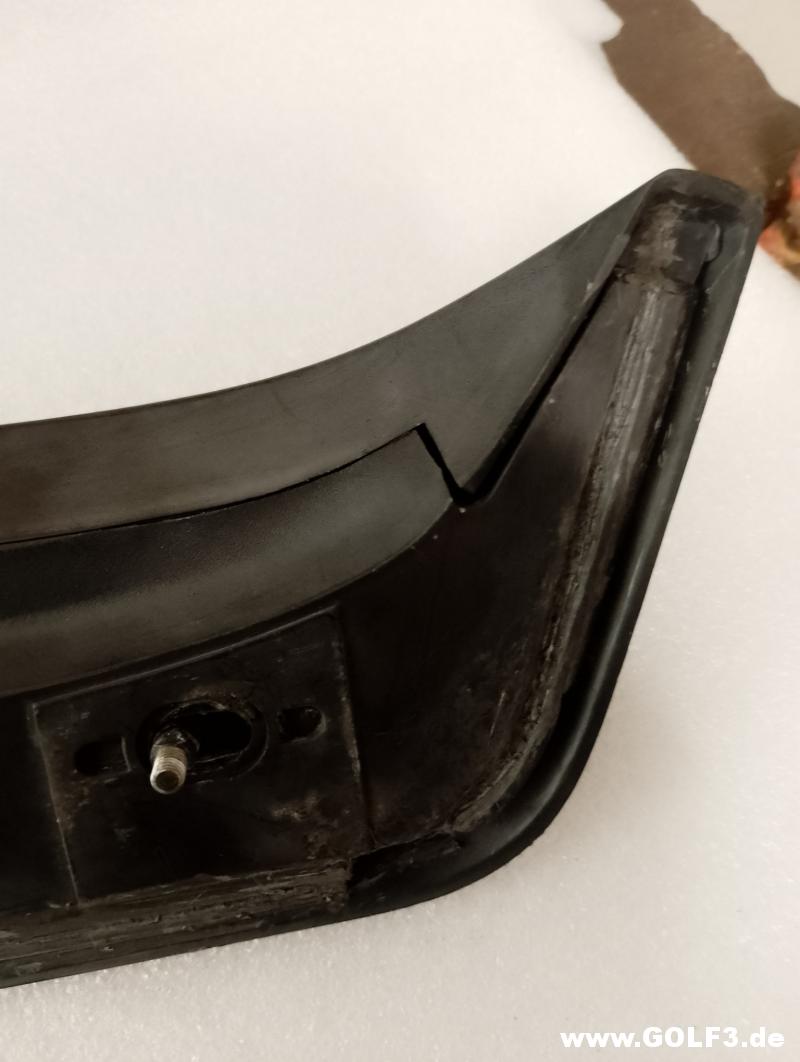

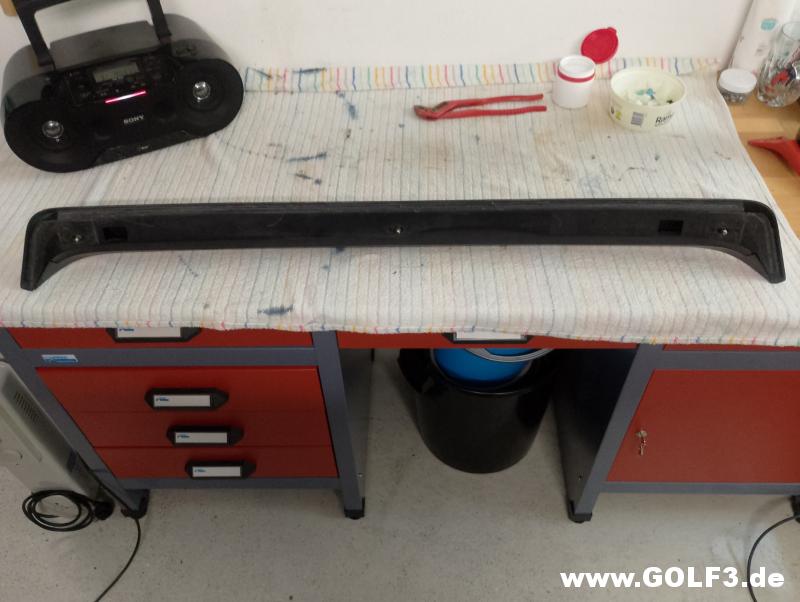

Am Heckspoiler hab ich noch bevor dieser auch Lackiert wird, die Klebereste entfernt.

Matthias1987 · 27.05.2026, 05:38

26.05.2026

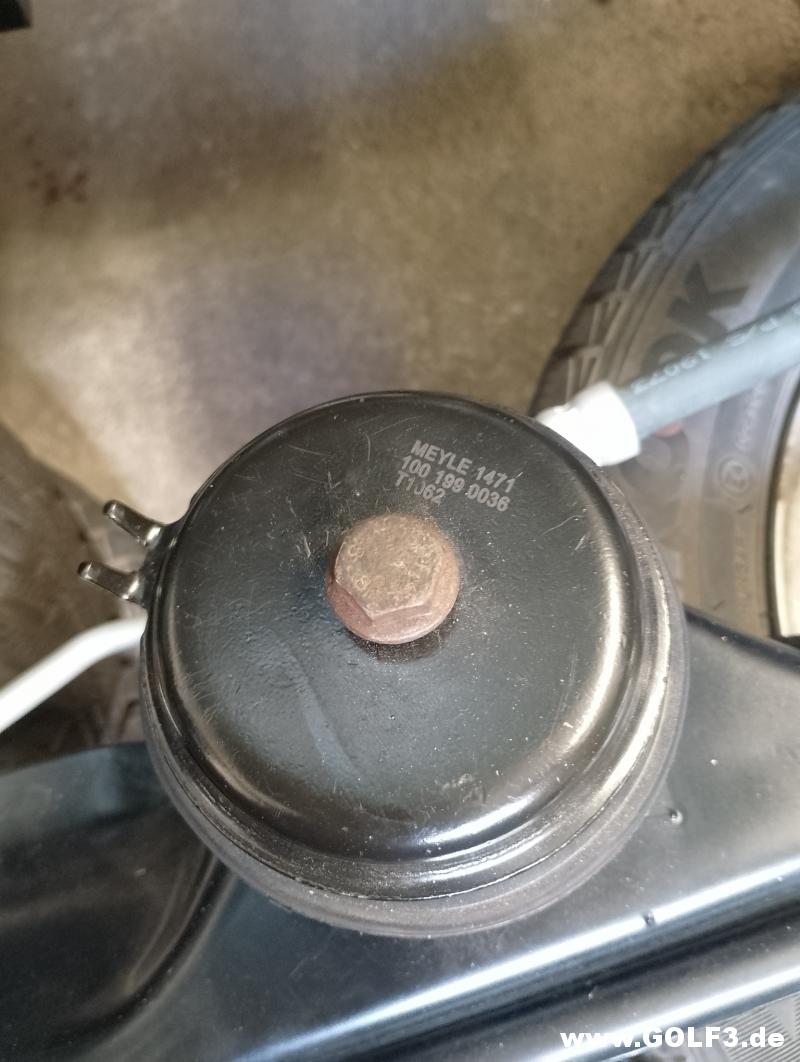

Von VW Classic gabs zwei Neuteile.

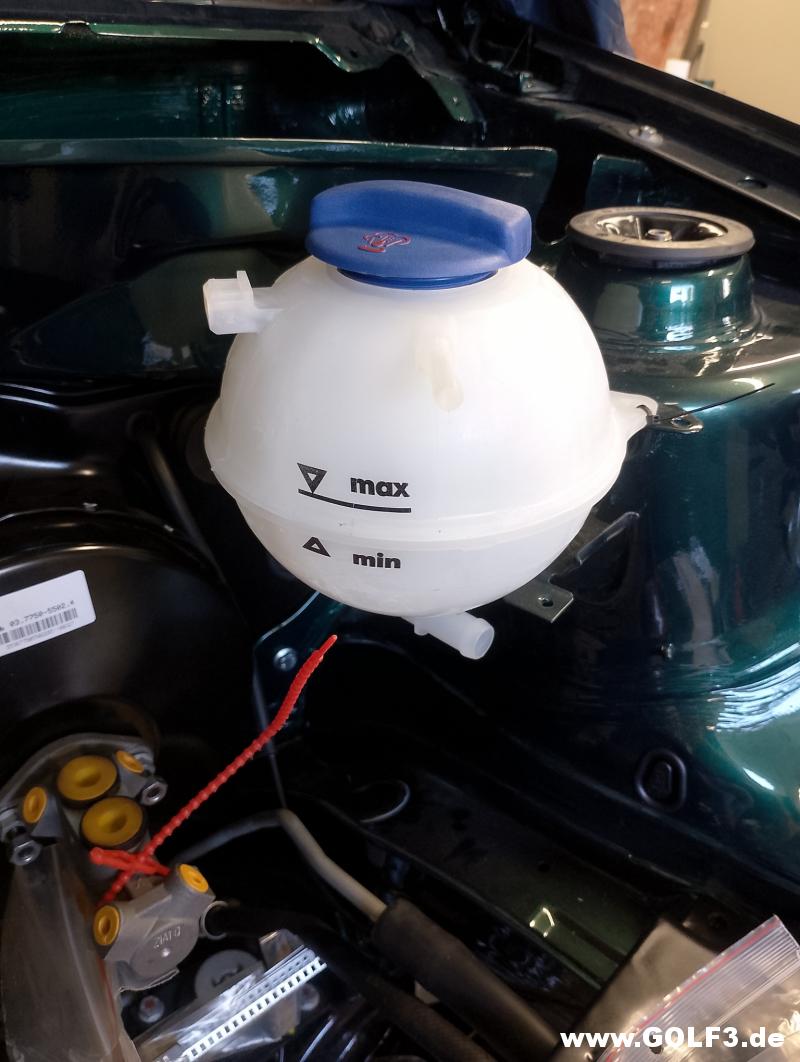

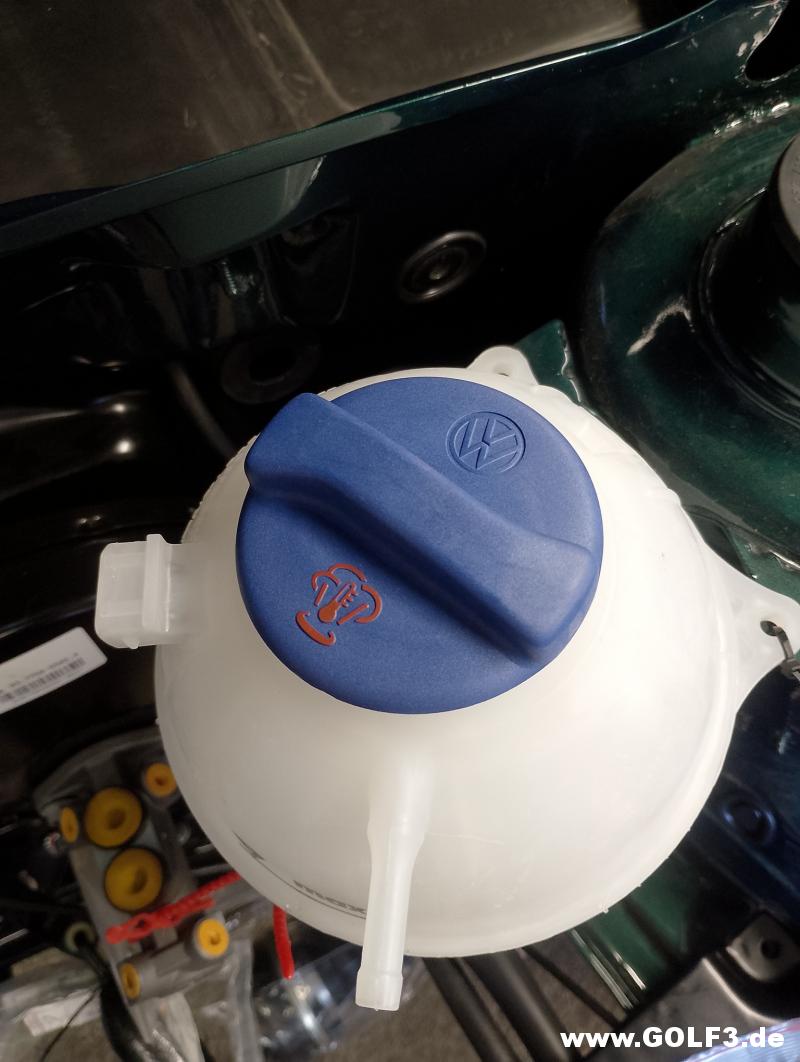

Einmal den Kühlwasserbehälter.

Und den Deckel dazu.

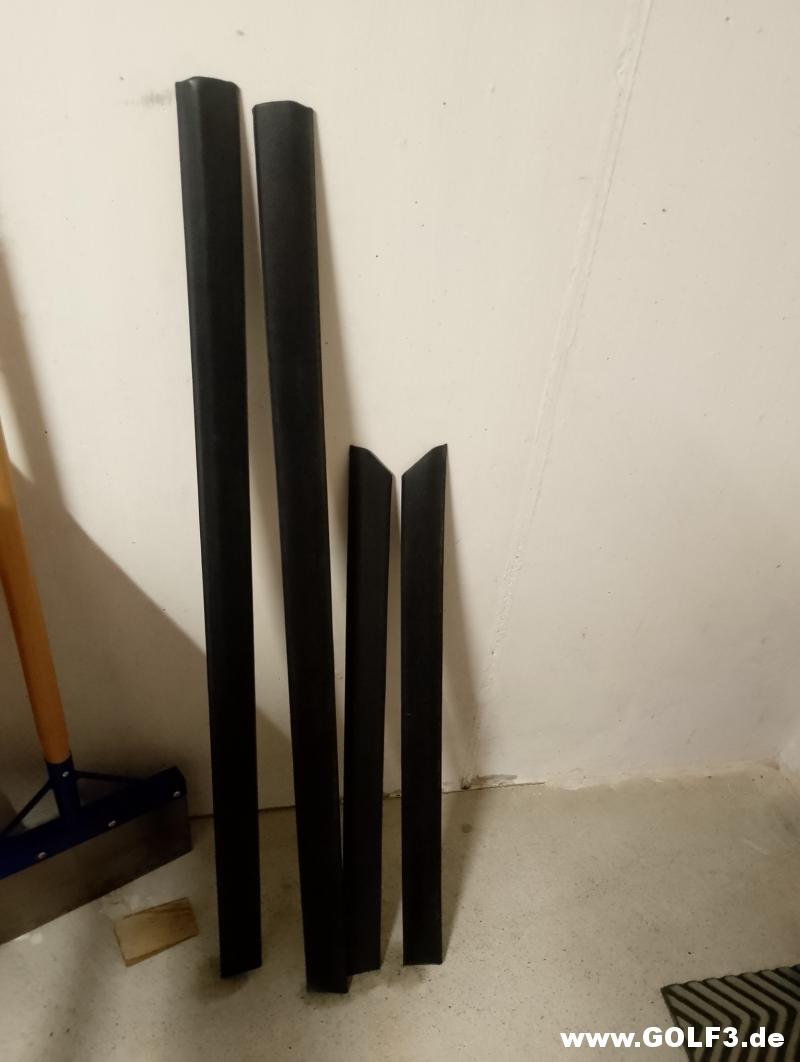

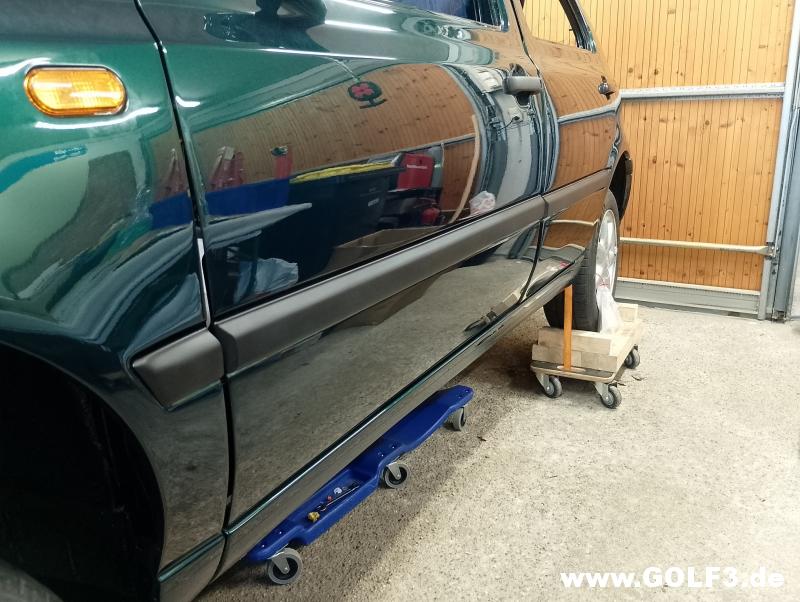

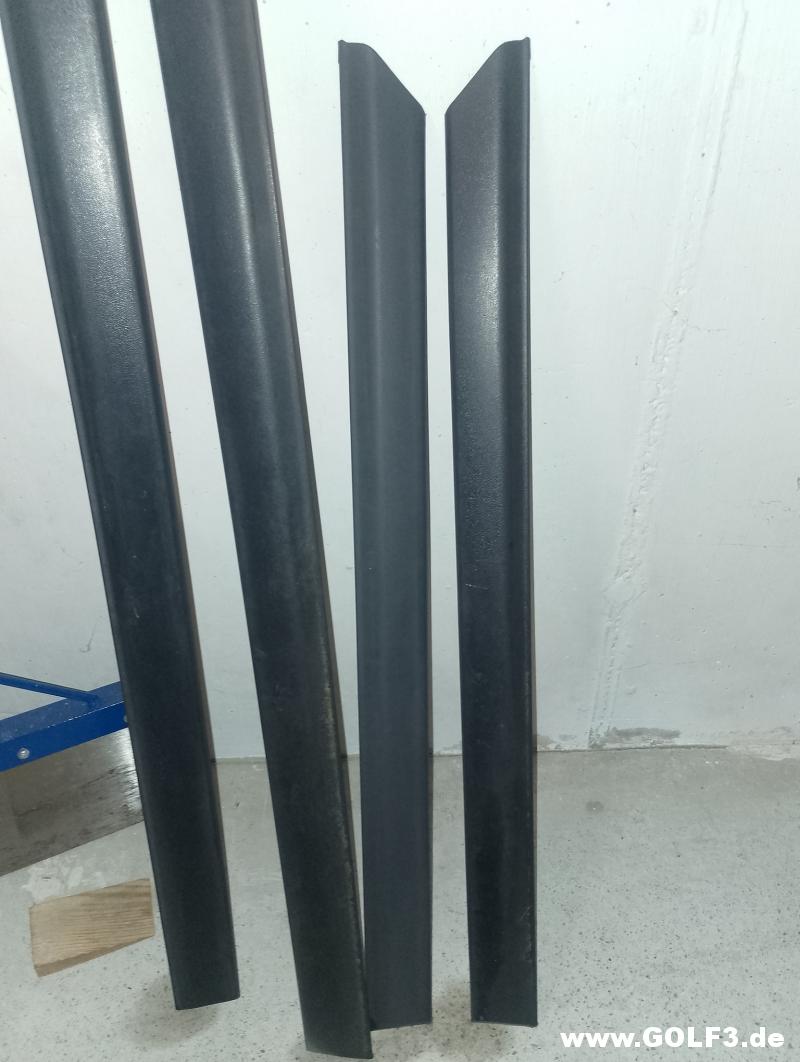

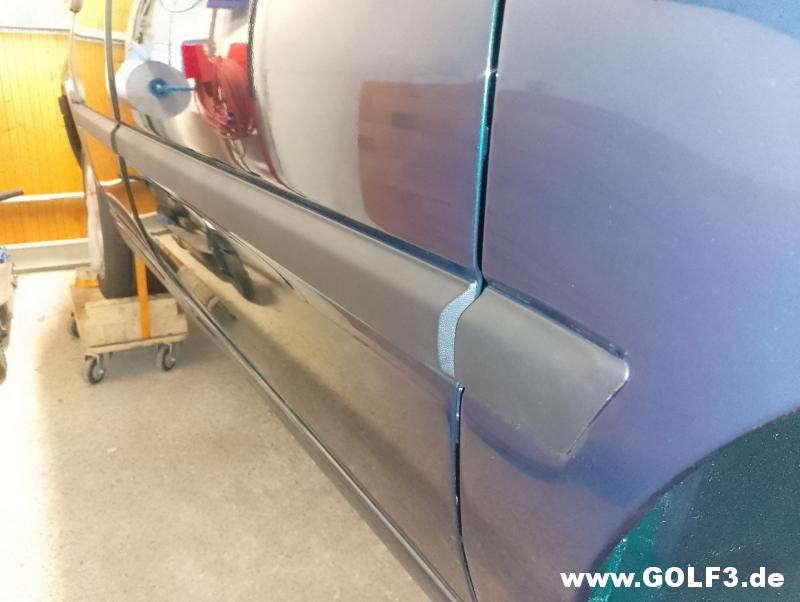

Zwischenzeitlich hatte ich die Zierleisten lackiert.

Einmal links.

Und die rechte Seite.

Matthias1987 · 30.05.2026, 09:13

27.05.2026

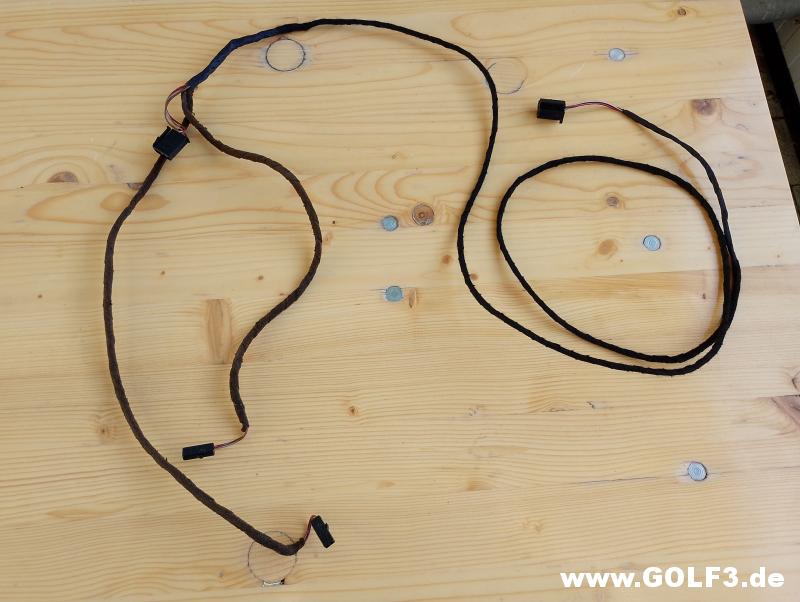

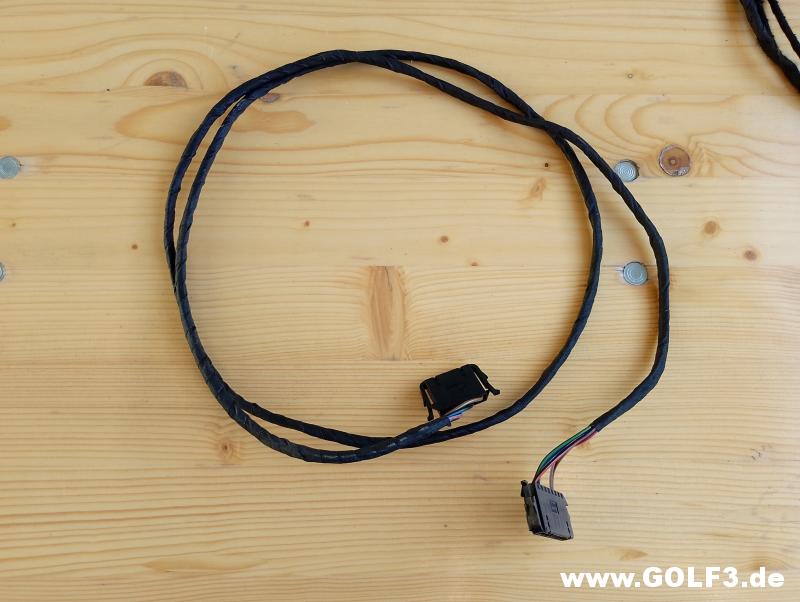

Für die Verbindung der Rücklichter hab ich den Kabelbaum neu gewickelt, da sich das Klebeband schon überall gelöst hatte.

Genau so den Kabelbaum für die neuen Beleuchteten Sonnenblenden.
Die kurzen Enden werde ich mit einem Vilsband einwickeln.

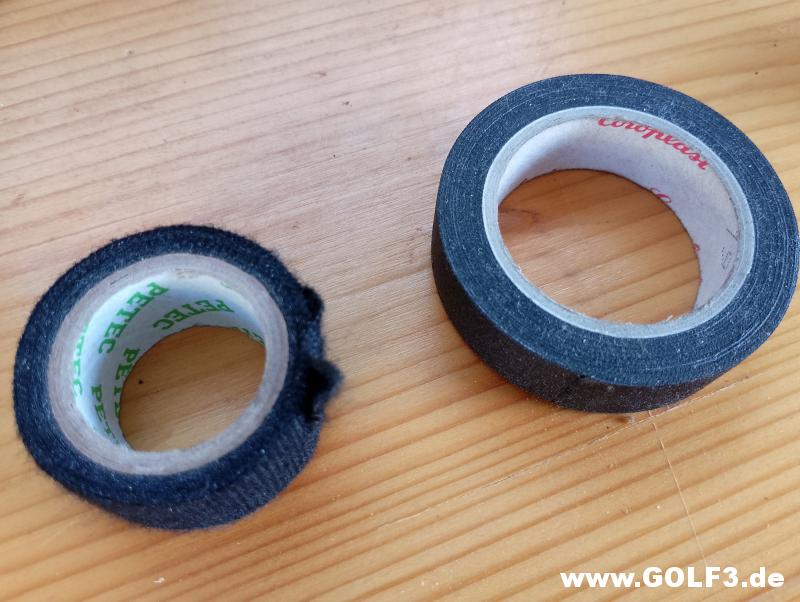

Zum Wickeln hab ich von PETEC 87500 Kabelschutzband von AutoDoc
und Coroplast 16781 16781 Gewebeklebeband von Conrad verwendet.

Das Coroplast gefällt mir irgendwie besser, ist nicht so fusselig.

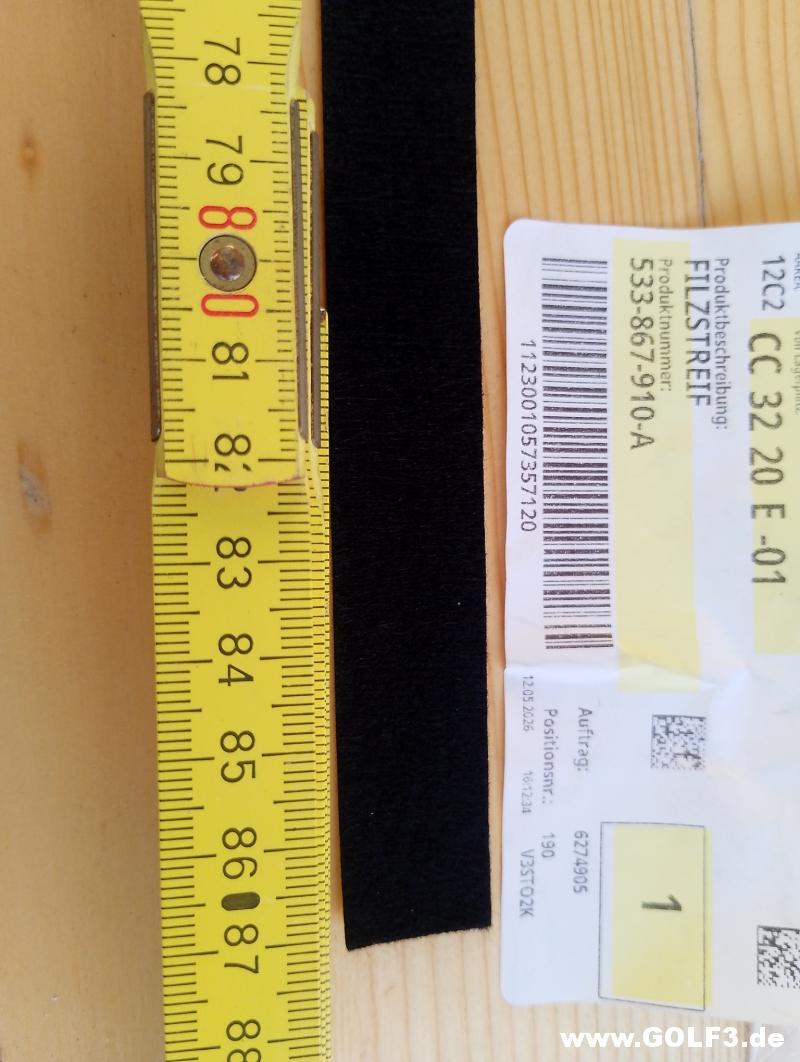

Von VW hab ich noch einen schmalen Filzstreifen mit 1mm dicke und mit 870mm länge gefunden.
533-867-910-A

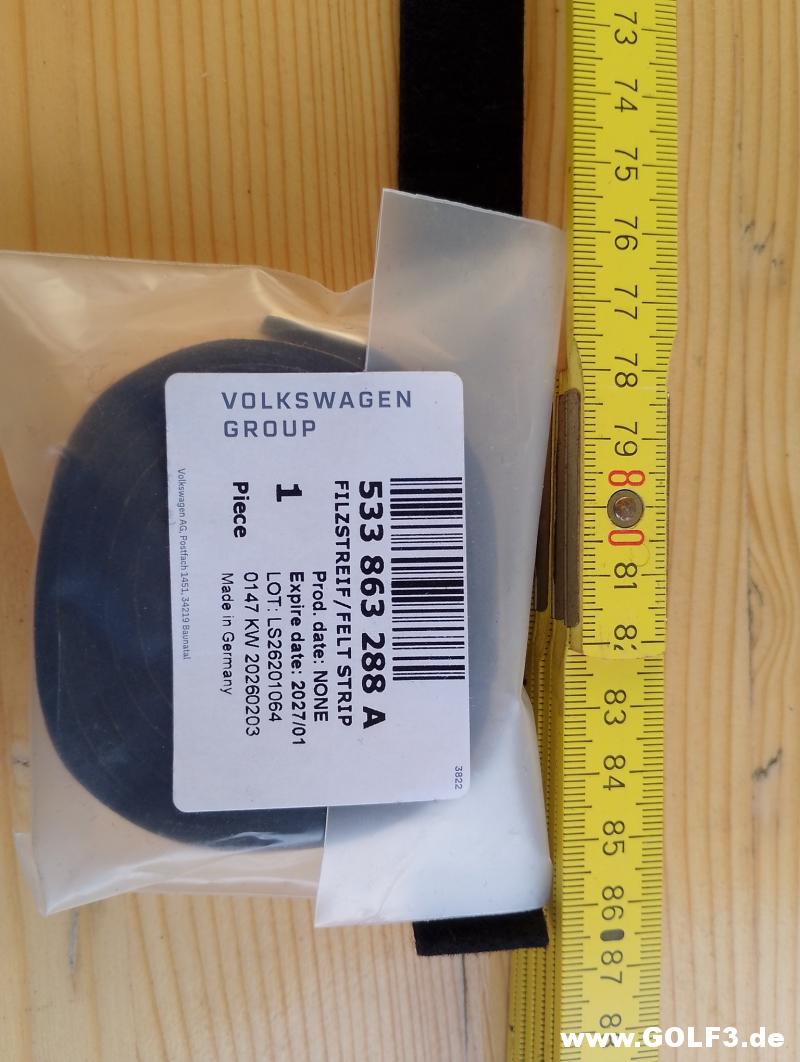

Und ein etwas dickerer Filzstreifen 3mm 880mm 533-863-288-A
Dieser ist für den Schlauch im Kofferraumdeckel für das Wischwasser.

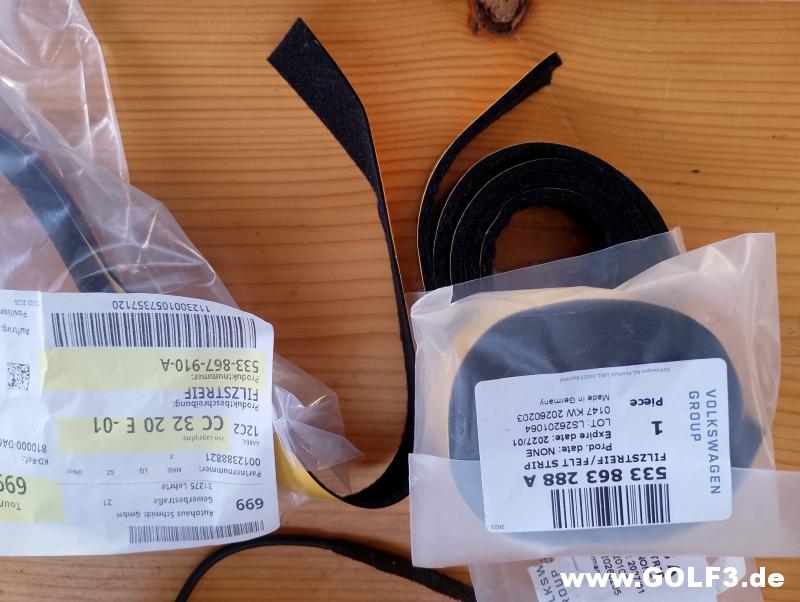

Zum Vergleich die beiden Filzstreifen.

Matthias1987 · 11.07.2026, 05:54

07.06.2026

Um den Kabelbaum vom Kofferraumdeckel neu wickeln zu können, hab ich den Bestand mit Kabelbinder markiert.

Dann sehe ich später wo der Anfang war.

Und die Abzweigungen weg gehen.

Für die Kleinteile hab ich mir eine Rotationstrommel geholt.

Zum Testen hab ich am Anfang Quarzsand verwendet.

Die Riegel vor dem Schleifen.

Und nach ca. 2 Stunden nach dem Schleifen.

Matthias1987 · 12.07.2026, 05:48

20.06.2026

Beim Entlacken löste sich in der Reserveradmulde der Deckel, dieser war nur verklebt und mit PVC abgedichtet.

Da am Originalen Deckel die Haltelaschen sich verbogen hatten und teilweise abgebrochen sind, hatte ich von einem Schrotthändler Ersatz bestellt und zuschicken lassen.

Die Innenseite ist Lackiert.

Die Unterseite mit PVC Unterbodenschutz.

An der Innenseite hab ich die Dichtung mit einem Kuttermesser und einer Spachtel abgescharbt.

An der Unterseite vorsichtig mit der Spachtel den Deckel freigelegt, um die Laschen nicht wieder zu beschädigen.

Durch vorsichtiges aufbiegen der Laschen konnte ich den Deckel lösen.

Was mich verwundert hatte war, der Deckel war unter dem PVC auch in Wagenfarbe lackiert.
Wie wenn der Unterbodenschutz nach dem Lackieren gekommen wäre.
Oder wurde daran schon mal repariert?

Die vordere Lasche.

Und die hintere Lasche.

Noch ein Bild um später den Deckel wieder richtig rum montieren zu können, da der Deckel von unten oder aber auch von oben montiert werden könnte.

Zum Entlacken hab ich den Deckel wieder in das Blech von der Reserveradmulde gesteckt.
Dadurch war es besser fixiert und konnte den Lack abschleifen.

Innenseite.

Unterseite.

Am Ende noch mit Stahlwolle die Führungsrohre und den Deckel fein abgeschliffen.

Matthias1987 · 12.07.2026, 05:56

21.06.2026

Noch ein paar Gummiteile gereinigt und mit Gummiplege behandelt.

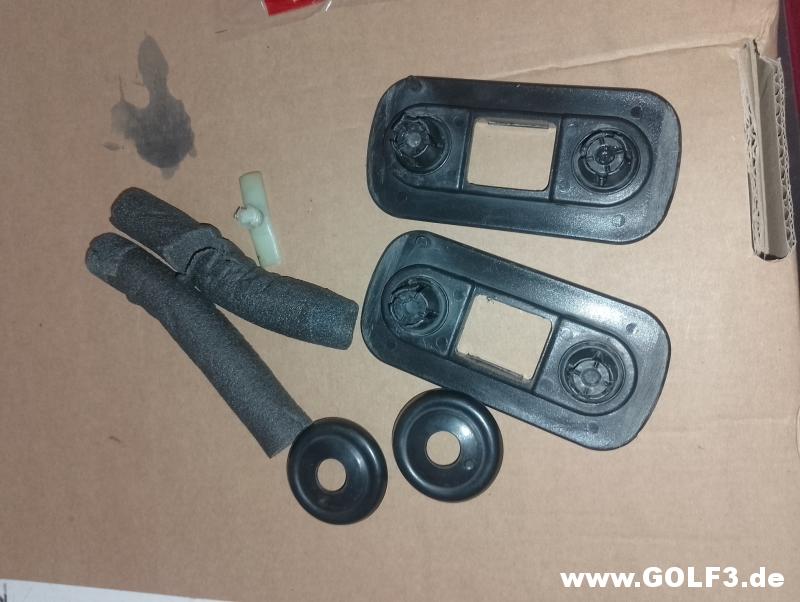

Darunter die vorderen Wasserabläufe vom Schiebedach, Gummitüllen von den Türfeststellern und die Dichtung vom Schiebedach.

Die Werkzeugbox für das Reserverad gab es bei VW Classic, bei meinem war eine Lasche gebrochen.

Und noch die Fensterdichtung vorne rechts.

Matthias1987 · 12.07.2026, 06:06

22.06.2026

Da ich zwischen 2011 und 2014 mit CB Funk verbaut hatte, fehlte mir der Originale Antennensockel.

In den Teilekatalogen konnte ich nirgends die Nummern von der Antenne und den Kabel finden.
Also wieder Schrottplatz angeschrieben und einen Satz bestellt.

Der Sockel hat die 1H0 035 503 C

Das Kabel 1H6 035 550 C

Und das Anschlussstück am Radio 1H0 035 550 D

Einmal komplett.

Beim Sockel musste ich leider feststellen das die Dichtung fehlt und auch vom Optischen zustand nicht optimal.
Entweder such ich jetzt anhand der Nummer einen neuen Sockel und Dichtung oder lackiere den Sockel.

Matthias1987 · 12.07.2026, 20:59

24.06.2026

Nachdem ich den Kabelbaum für die Heckklappe mit mit Hilfe vom Etikettenentferner ausgewickelt hatte, wurde der Kabelbaum neu Gewickelt.

Ich verwende dazu

Coroplast 16781 16781 Gewebeklebeband für 19mm

und

Coroplast 80284 80284 Gewebeklebeband 15mm

Für den Filzstreifen hab ich die 533-867-910-A verwendet.

Fertige Kabelbaum in der Heckklappe zum Wischermotor und Heckheizung.

Matthias1987 · 12.07.2026, 21:32

25.06.2026

Die Dichtungen von den Türrahmen hab ich mit Seifenwasser im Eimer einwirken lassen und dann mit der Bürste gereinigt.

Nach dem trocknen hab ich sie mit Sonax Gummi Pflege behandelt.

Vorne rechts.

Hinen rechts.

Vorne links.

Hinten links.

Wird wirklich schön, hoffe das hält eine Weile.

Matthias1987 · 13.07.2026, 05:51

26.06.2026

Der neu gewickelte Kabelbaum für den Wischermotor und Heckscheibenheizung, im Kofferraumdeckel verlegt.

Unter dem Schaumstoff sind die Steckverbindungen.

Der Wischermotor.

Zur Kennzeichenbeleuchtung.

Und Schließzylinder.

Links hinten die Fensterdichtung.

Türdichtung links hinten.

Türdichtung links vorne.

Fensterdichtung rechts vorne.

Türdichtung rechts vorne.

Türdichtung rechts hinten.

Der Wischerarm an der Heckklappe.

Durch das Enlacken löste sich auch der Kleber zwischen dem Blech der Motorhaube und den Querverstrebungen.

Ich hab dann mit Karosseriedichtschnur die Querstreben und das Blech abgedichtet.

Auch im Kofferraumdeckel gab es drei Verbindungsstellen bei denen es keine Klebeverbindung mehr gab.

GTFahrer · 13.07.2026, 07:17

Immer wieder schön die Fortschritte in Deinem Giga-Projekt zu sehen. Weiterhin die nötige Geduld und Ausdauer.

Matthias1987 · 13.07.2026, 21:30

28.06.2026

Sonntags an einem heißen Sommertag hab ich es gewagt mein Labor im Keller zum Galvanisieren einzurichten.

Geplant wäre, die Kleinteile alle neu zu verzinken und im Idealfall eine Gelb Chromatierung aufzubringen wie von Werk aus.

Den Elektro-Cleaner, Aktivator, Zinkelektrolyt hab ich in kleinen Bechern befüllt und mit einer kleine Beschreibung zur Anwendung beschriftet.

Ansonsten wird noch Destilliertes Wasser, ein Netzteil und Elektrode aus Edelstahl zum Reinigen/ aktivieren und Zink Elektrode mit Stoffpad benötigt.

Der Stift mit der Elektrode und das Bauteil wird dann unter Spannung gesetzt und dann Galvanisch Gereinigt, Entfettet, Aktiviert und Verzinkt.

Leider hab ich keine vorher Bilder gemacht, bzw. zu viele Bilder mit verschiedenen Ständen.
Teilweise hatte ich die Teile im Ultraschallbad, Poliertrommel oder händisch geschliffen.

Der Schlüssel wurde ein wenig matt, ich vermute das noch ein wenig Chrom vorhanden war.

Um so besser wurde der Kreuz/Schlitz Schraubendreher.

Beim Deckel war es ein bisschen schwierig auf die ganze Fläche gleichmäßig Zink aufzutragen.
Deswegen die unterschiedlichen Flecken.

Auf den Bildern ist die Zinkschicht schwer zu erkennen.

Die Führungsrohre vom Handbremsseil sind ganz gut geworden.

Nach dem Verzinken wollte ich noch eine Passivierungsschicht aufbringen. Gelb Chromatieren mit Chrom 3.

Leider ist das komplett gescheitert.
Hatte den Schraubendreher mehrere Minuten im Chrom Bad aber es wurde nur dunkel und sah teilweise wie Flugrost aus.

Durch die Salzsäure wird ein teil der Zinkschicht wieder abgetragen, in meinem Fall glaub ich war es eine zu dünne Zinkschicht oder zu lange im Chrom 3.

Ein paar Teile hab ich dann doch zumindest geschafft zu Verzinken.

Manche Teile war ich zu schlampig mit Entrosten / Entlacken.
Aber das ganze war auch erst mal ein Versuch um eine gewisse Routine zu bekommen.

Wegen der großen Menge an Kleinteile hatte ich noch versucht das ganze in ein Bad zu Verzinken.

Vom optischen gefällt mir die Tampon Galvanik besser.
Ist zwar mehr Arbeit aber dafür hat man auch eine bessere Kontrolle wie viel Zink aufgetragen wird.

Matthias1987 · 13.07.2026, 21:36

03.07.2026

Ist mir zuvor nie aufgefallen.
Wenn man den Stopper entfernt kann man den Tür Feststeller komplett zerlegen.

Da geht das Reinigen natürlich leichter

Themen-Optionen
Druckbare Version zeigen Jemanden per E-Mail auf dieses Thema hinweisen
Ansicht	Thema bewerten
Linear-Darstellung Zur Hybrid-Darstellung wechseln Zur Baum-Darstellung wechseln	Thema bewerten:

Ähnliche Themen
Thema	Autor	Forum	Antworten	Letzter Beitrag
3er mit 3er vergleichen	Toni30	Andere Marken	2	15.06.2014 19:25
Mein Golf3 Family Dragon Green	tuning3er	Showroom	62	13.01.2011 22:49
Dragon Green G3	carlos2000	Showroom	4	04.08.2009 19:50
3er colour concept von green dream	green_dream	Showroom	24	17.04.2007 21:23

Menu
