Matthias1987 · 23.04.2026, 22:41

23.04.2026

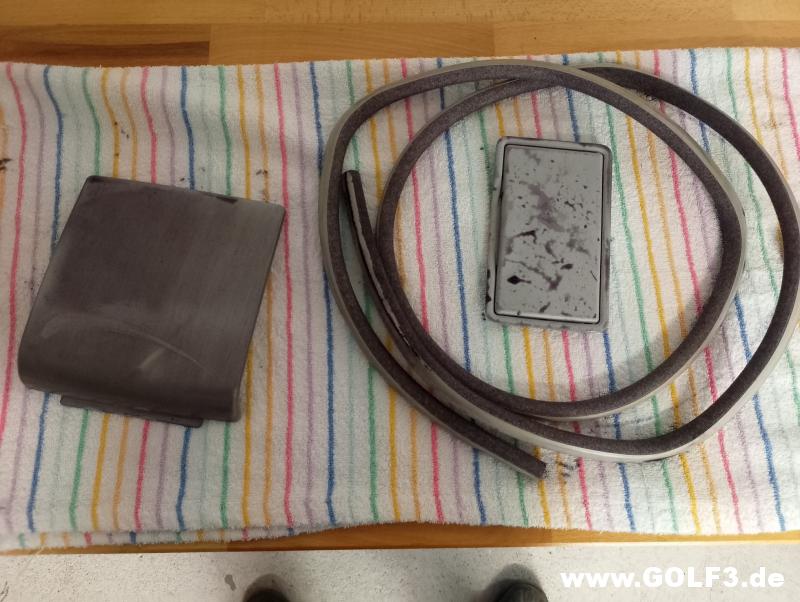

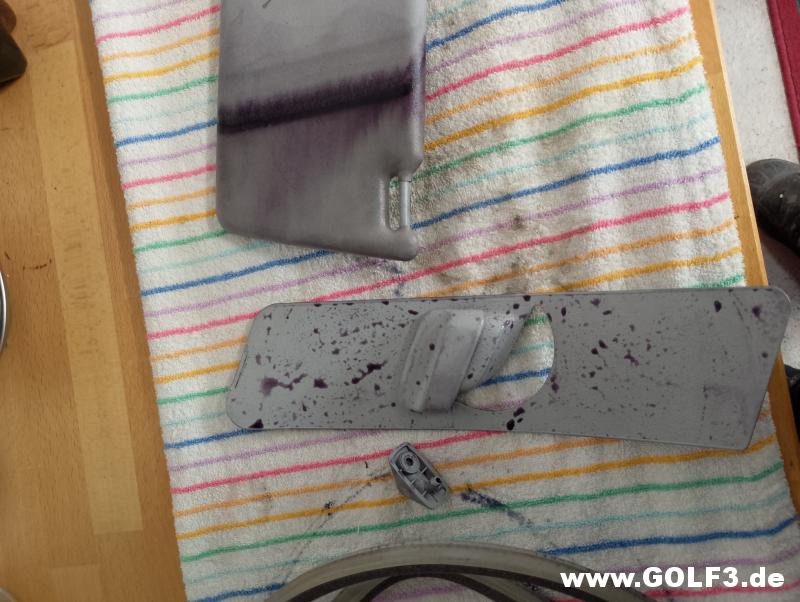

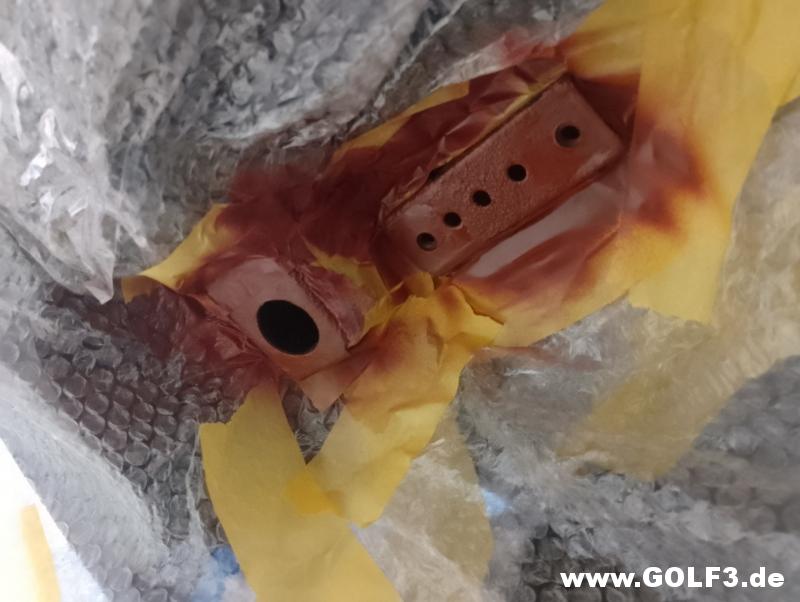

Ich hatte die Teile zwei Tage in der Farbe aber leider wurde das nix.
Am Anfang hatte ich ca. 60 Crad bei 6 Liter und 1,5 Packungen Farbe.

Denke ich werde nochmal mit doppelter Menge an Farbe und der Hälfte an Wasser einen neuen Versuch starten.

Kann auch sein dass noch Reste von Spülmittel oder so vorhanden waren.

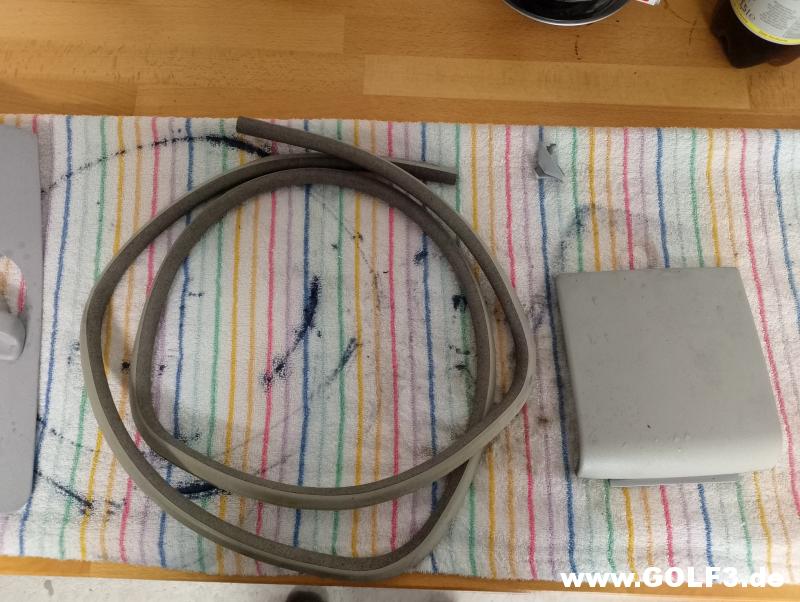

Auch die Dichtung ließ sich nicht richtig färben.

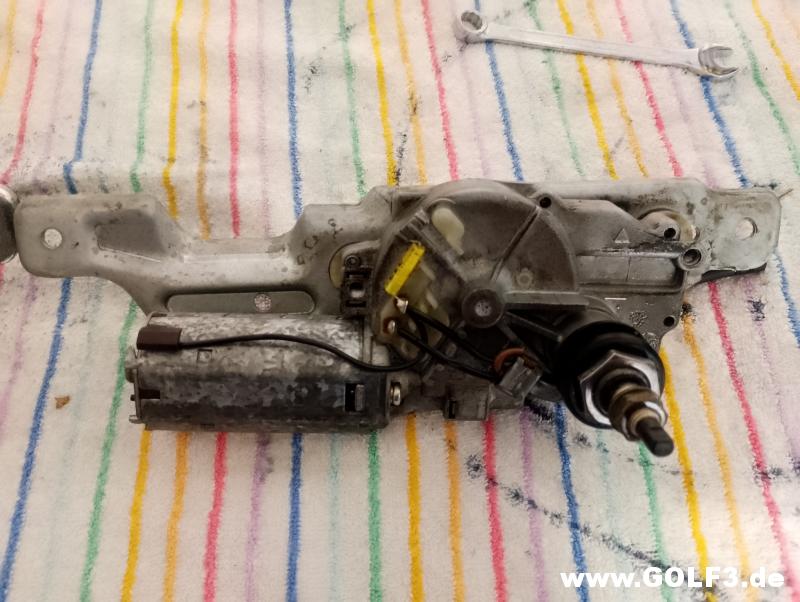

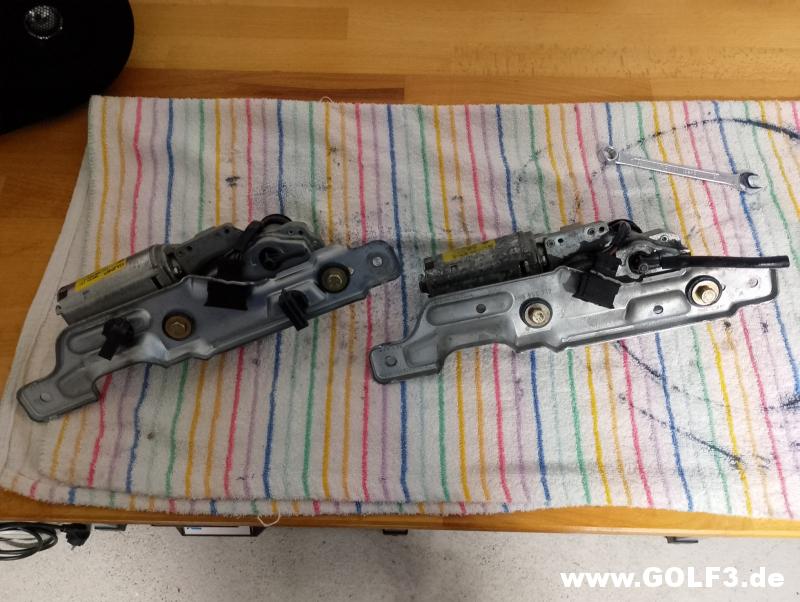

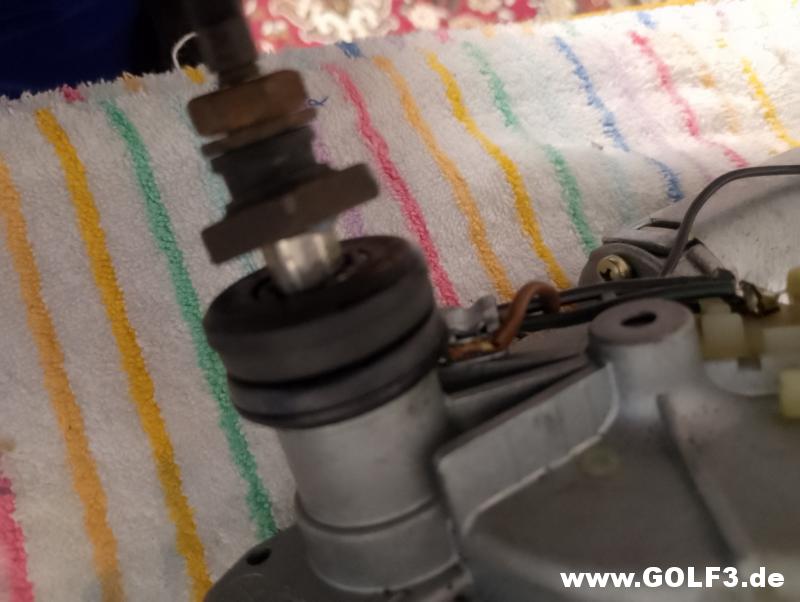

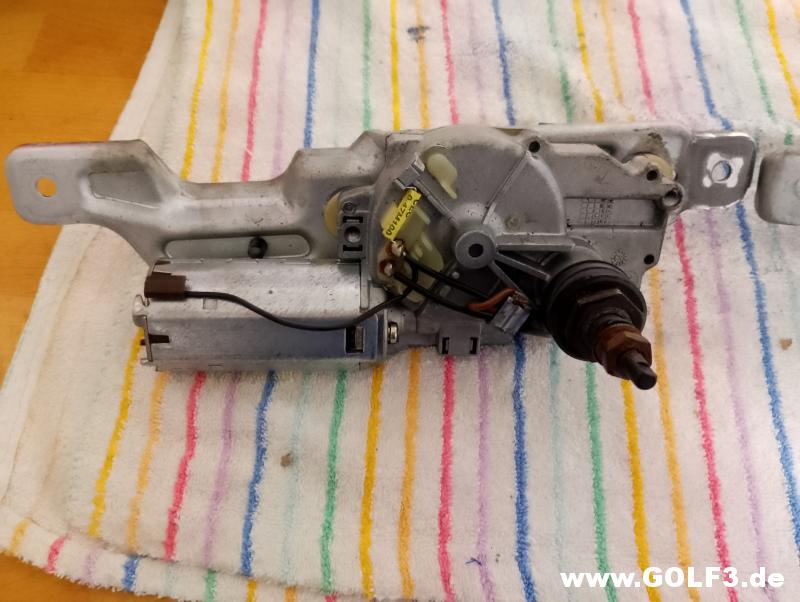

Beim Wischermotor an der Heckcklappe ist mir bei der Demontage das Gewinde abgerissen.

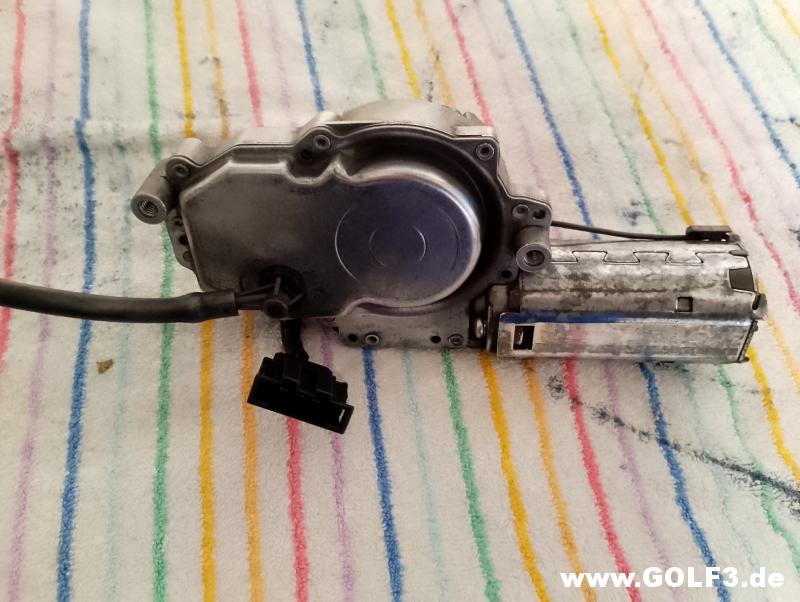

Von einer alten Heckklappe hab ich noch einen Motor übrig.

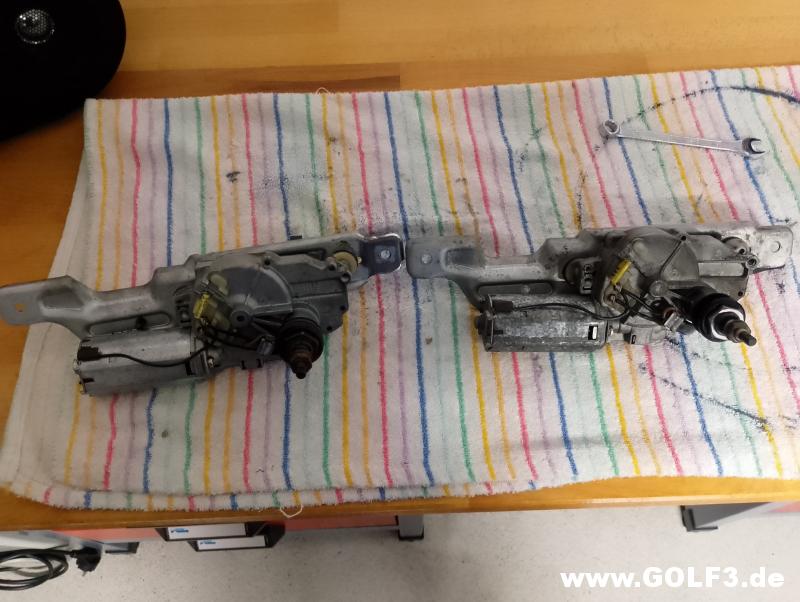

Einmal der Originale mit dem abgerissenen Gewinde.

Und der vom Schrottplatz.

Da der Dreck schwer runter ging hab ich mit dem Polierset und den Schleifstern den Motor ein wenig aufpoliert.

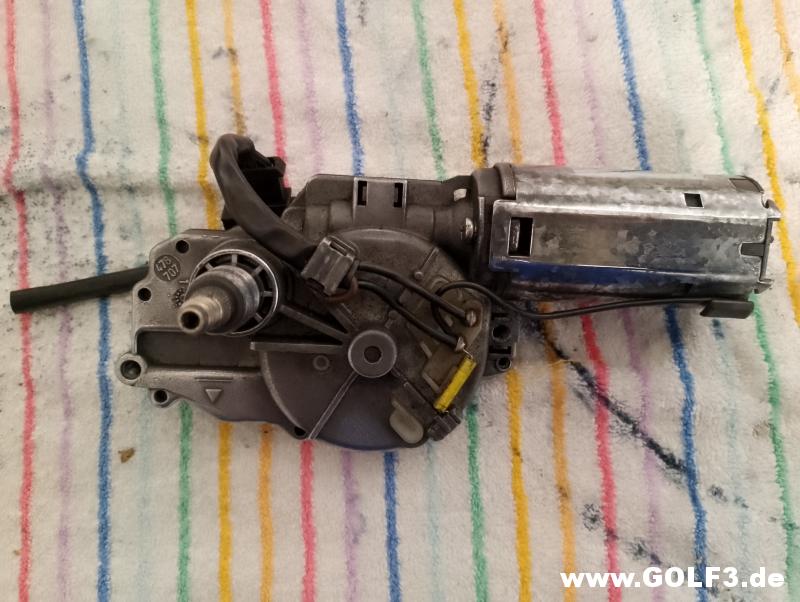

Leider ist mir dabei der Motor runtergefallen und die Düse weggebrochen.

Jetzt muss ich versuchen die Düse vom einen an den anderen Motor zu tauschen.

g3FreAK · 24.04.2026, 09:01

Bei lot hat es auch nicht geklappt mit dem einfärben. Auch mit einer minimalen Menge Wasser und viel Farbe.

Matthias1987 · 24.04.2026, 22:34

24.04.2026

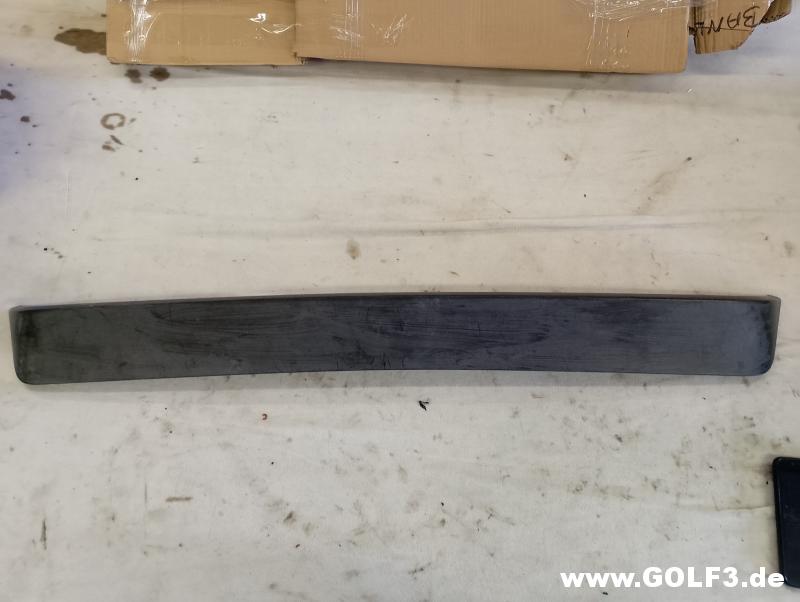

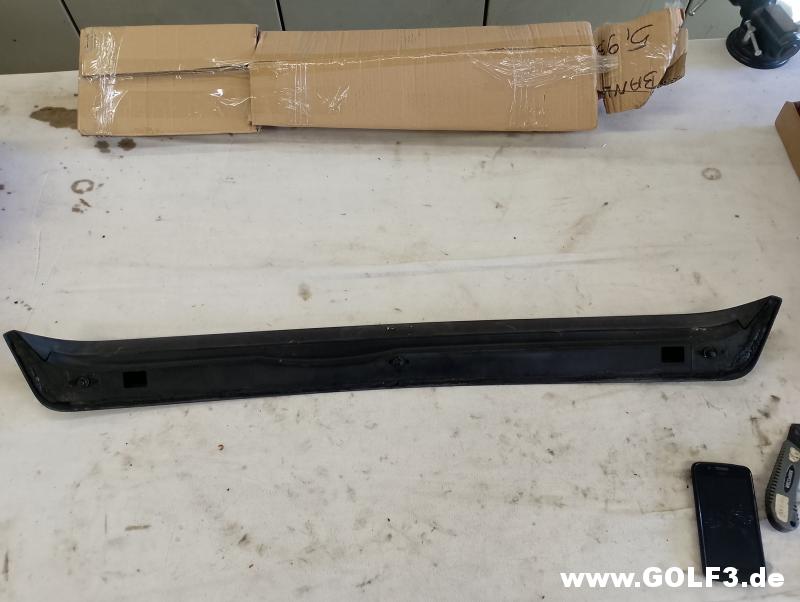

Heute ist der Spoiler von Kleinanzeigen gekommen.
Diesmal sollte es der richtige sein da mein alter scheinbar für den Polo 86C ist.

Vom Zustand sieht er schlimmer aus wie er wirklich ist.
Lackieren wollte ich sowiso,
von daher passt der schon. Sind auch noch die Muttern und Kappen dran.

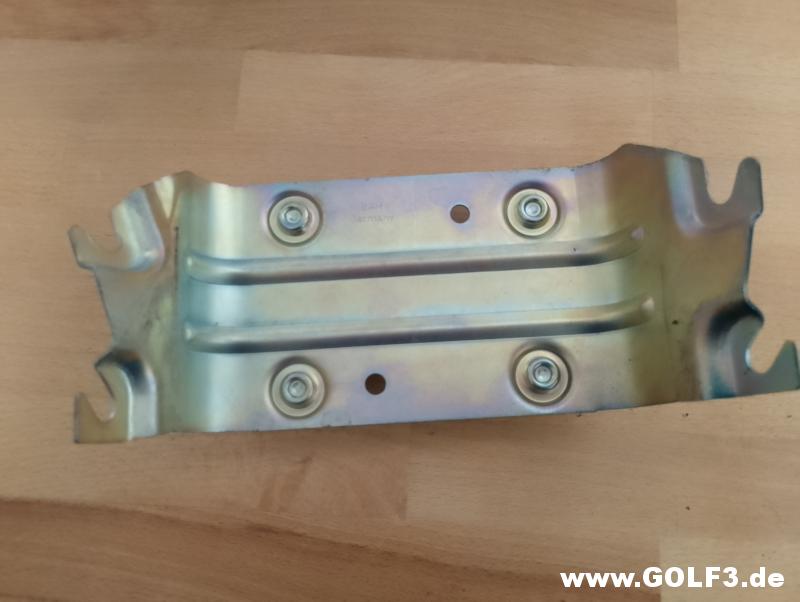

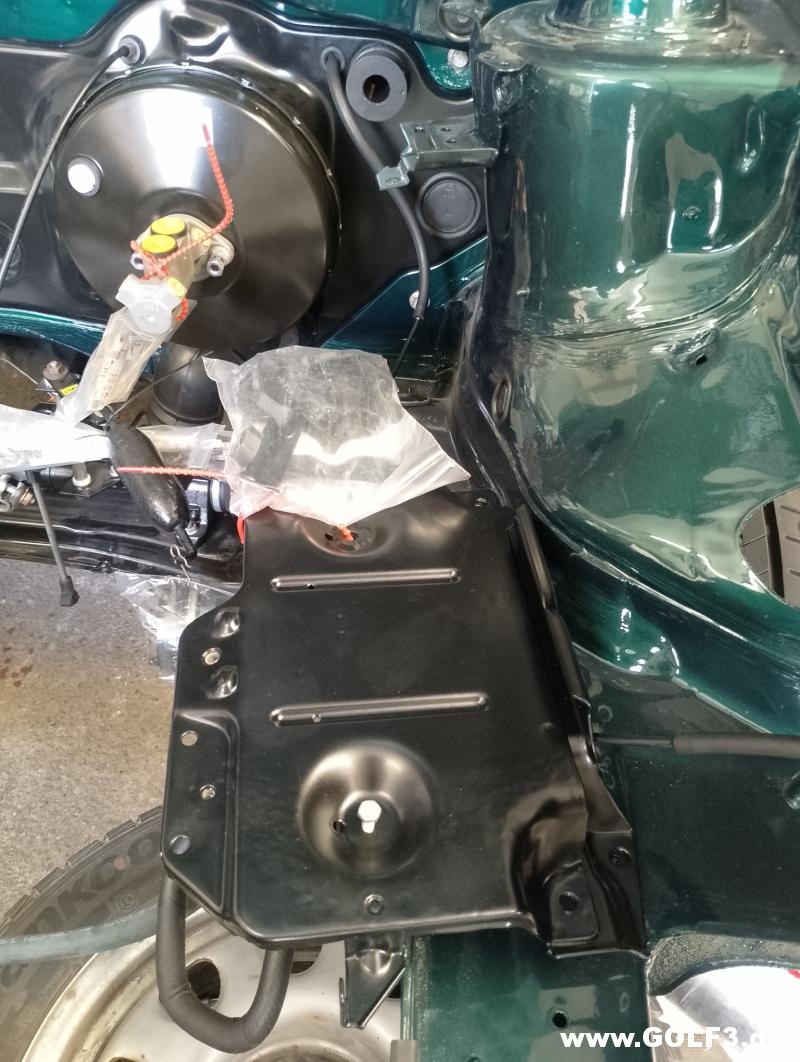

Frisch gepulverte Batterieblech reingelegt.

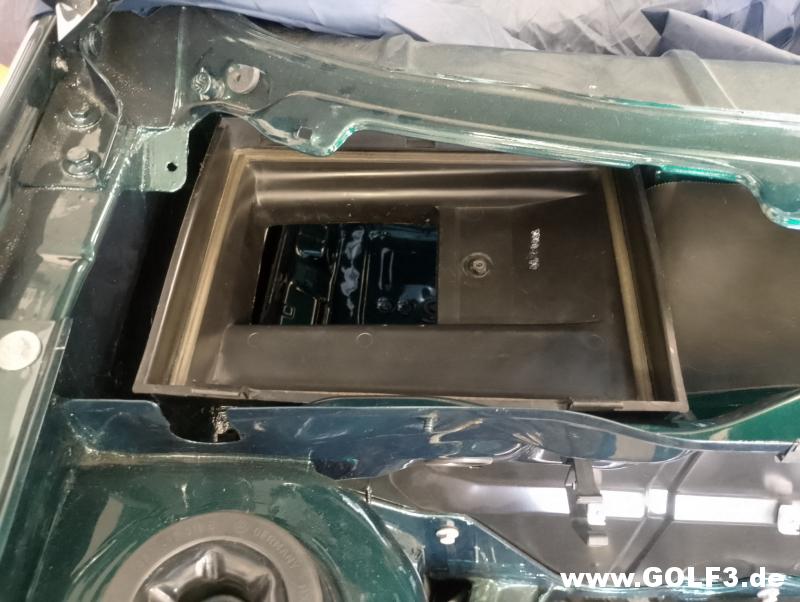

Den Pollenfilterkasten werde ich doch behalten und nur die Dichtung noch tauschen.

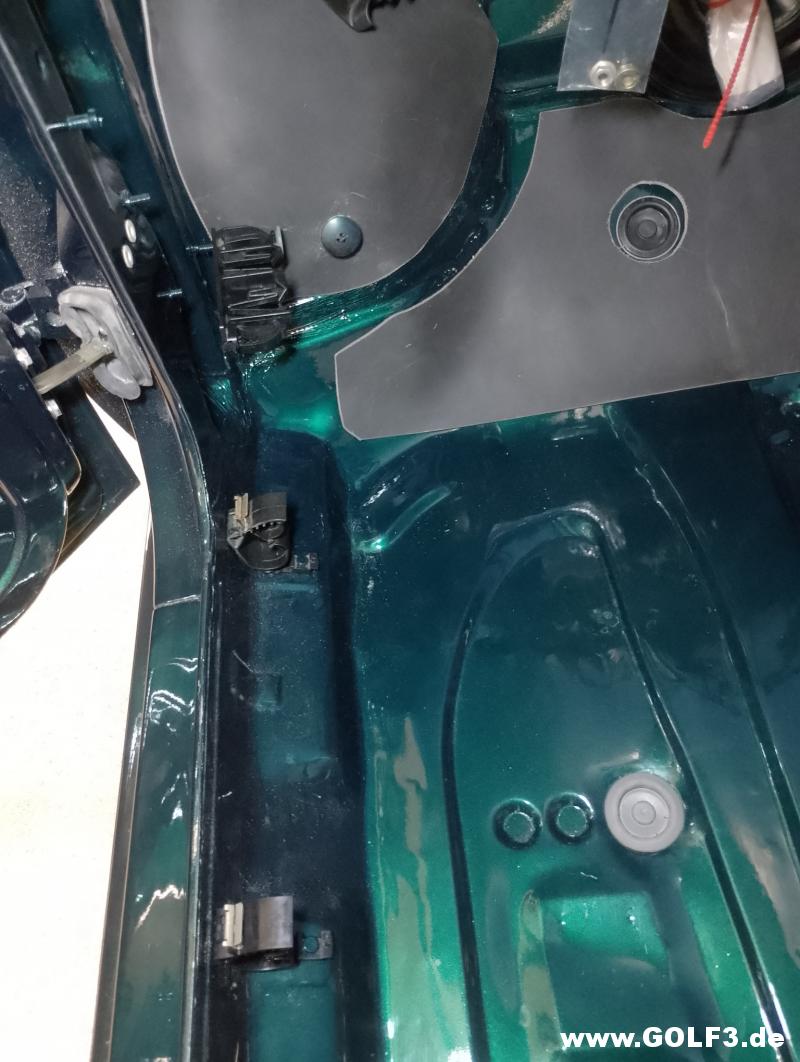

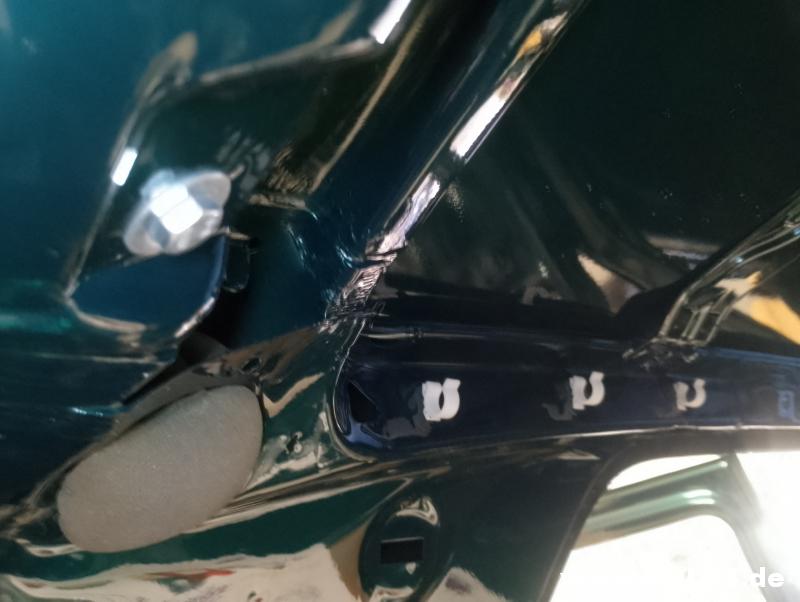

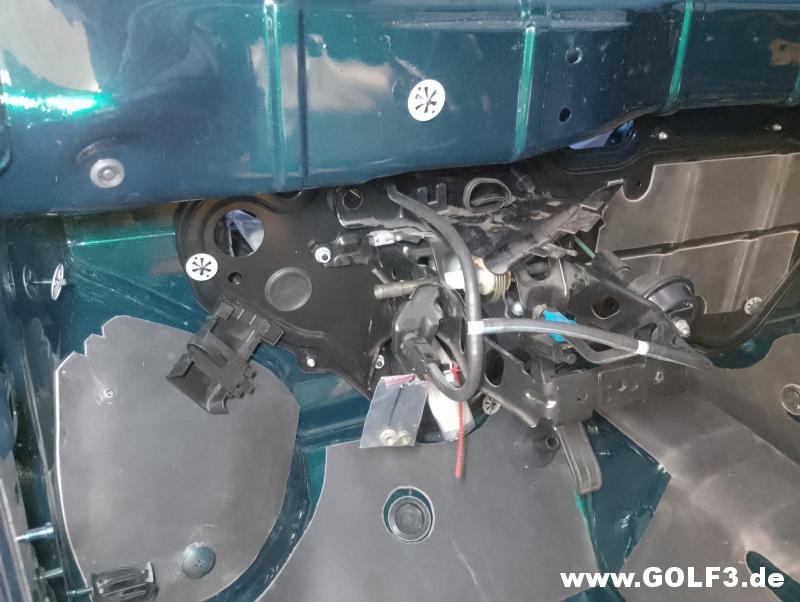

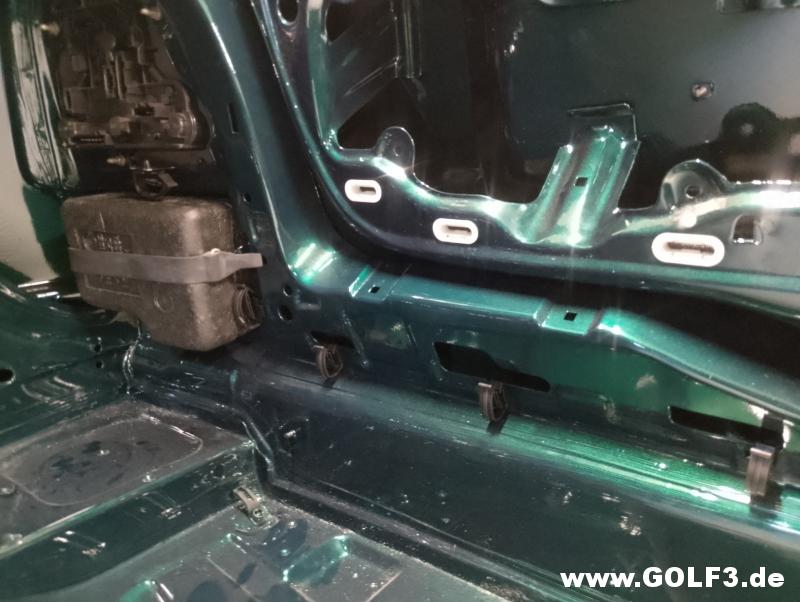

Für die linke Seite konnte ich die Kabelklamern einbauen, für die rechte brauche ich neue da Sie teils gebrochen sind.

Die Halteklammern hab ich gegen neue getauscht.
Sind die gleichen wie für die Hitzeschutzbleche.

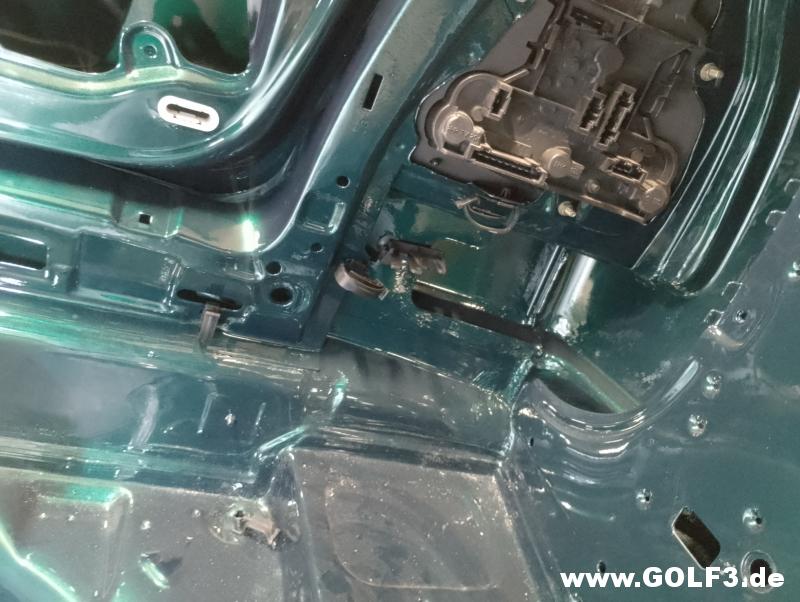

Hinten noch die Kabelhalter.

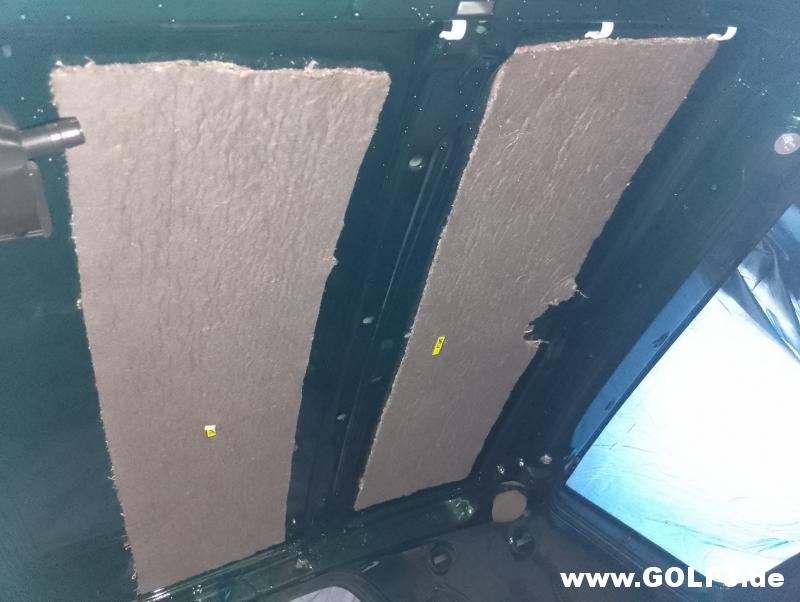

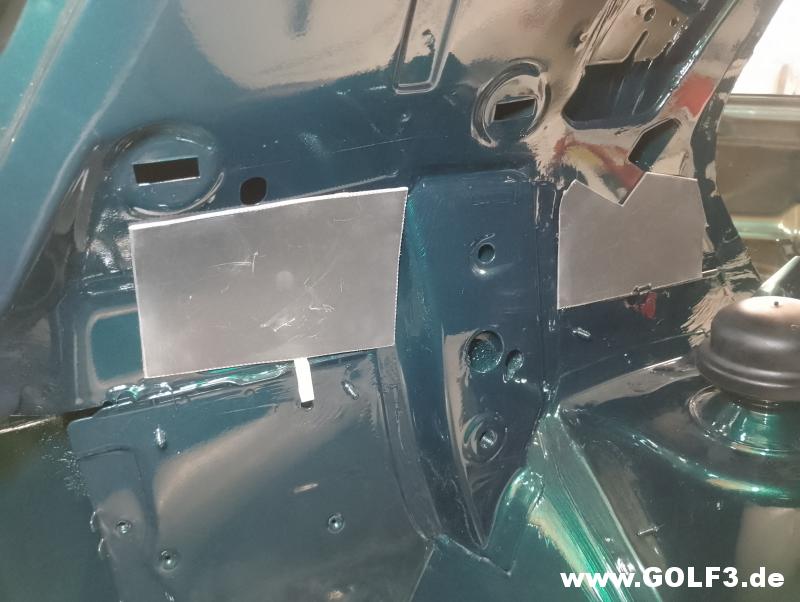

Und die Dämmung noch an der C-Säule.

Für den Schlauch vom Schiebedach benötige ich auch neue Klammern auf der rechten Seite.
Sind auch welche gebrochen.

Matthias1987 · 25.04.2026, 23:06

25.04.2026

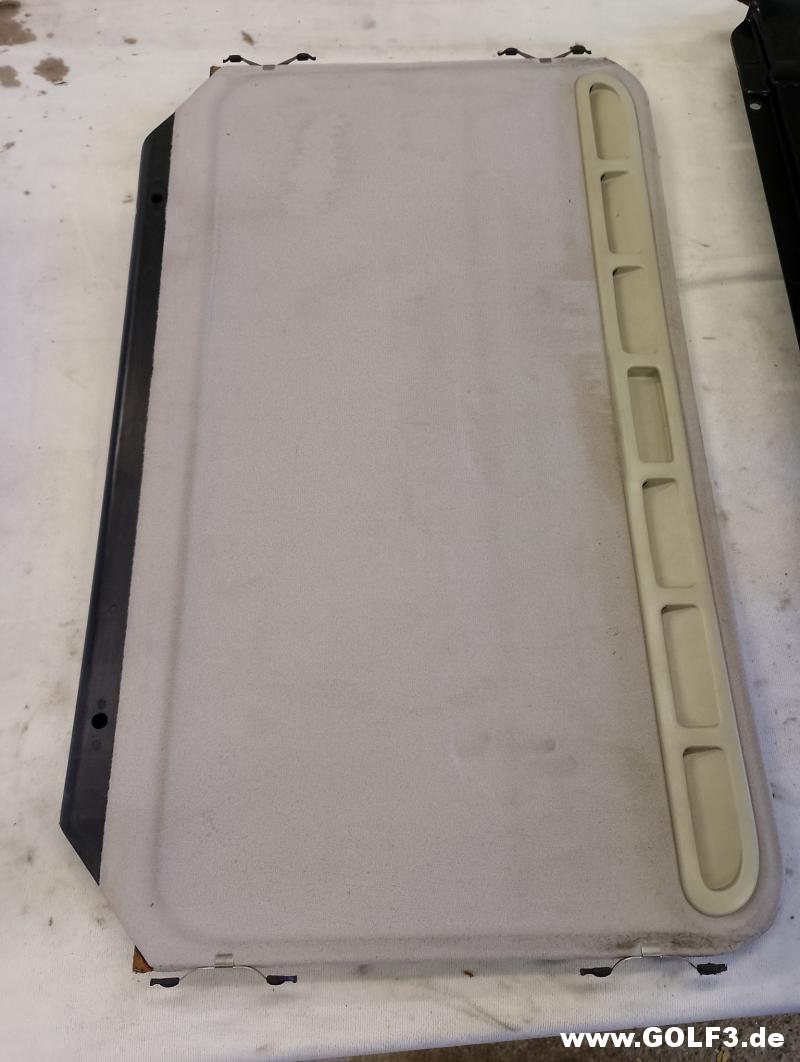

Demnächst bekomme ich auch einen neuen Dachhimmel mit Schiebedachblende.

Dafür wird die alte benötigt und ausgetauscht.

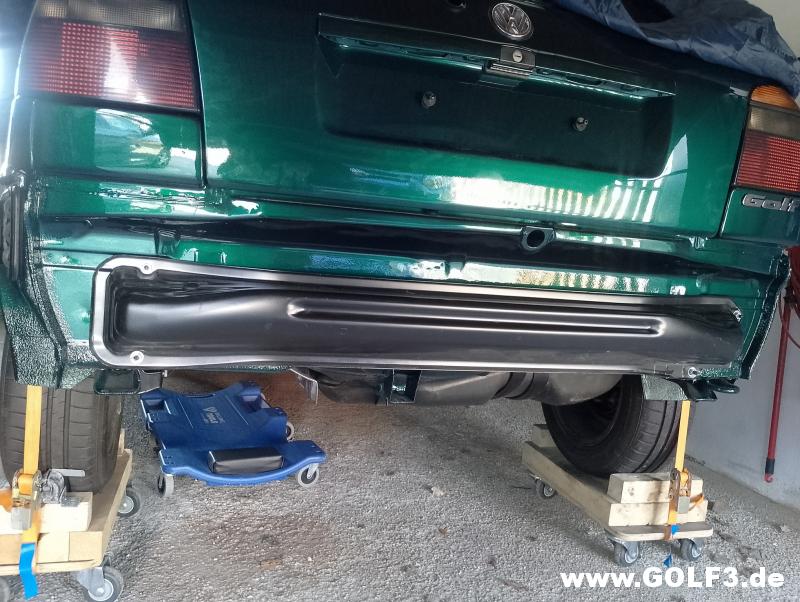

Für die Lüftungsklappen hab ich die Stoßstange nochmal demontiert.

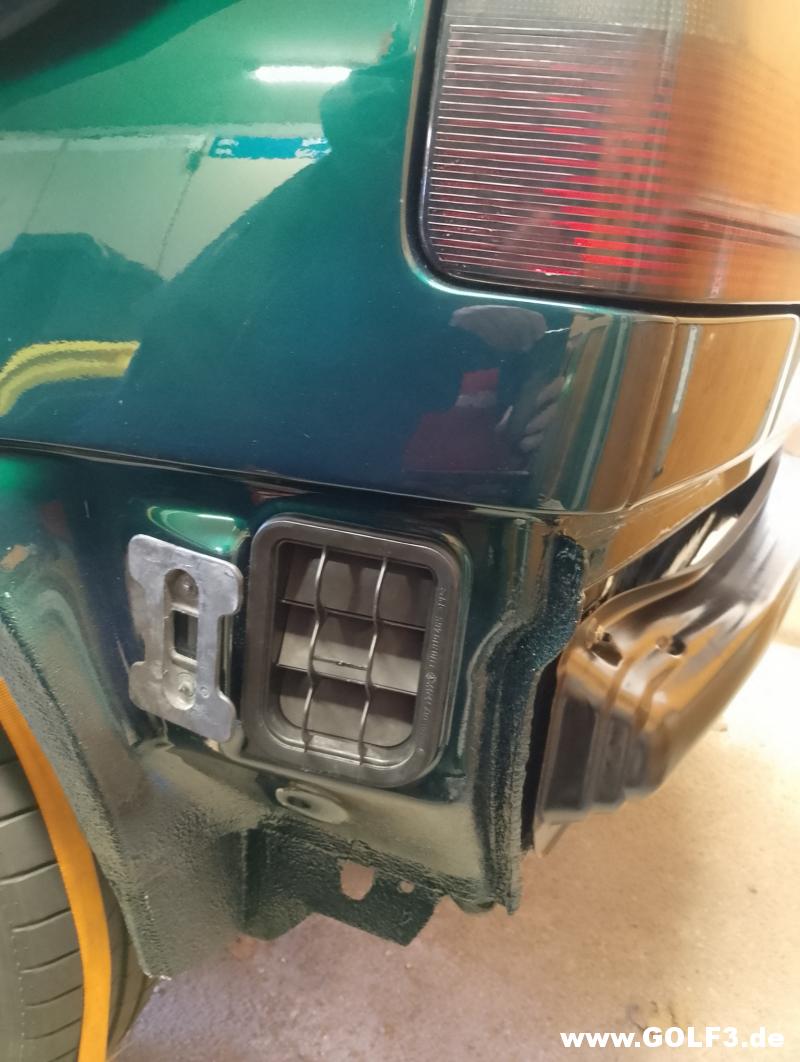

Lüftungsklappe ist dran, nur fehlt mir noch der Wasserablauf vom Schiebedach.

Nachdem ich die letze Befestigungsstrebe vom Rollgestell demontiert hab, muss ich die Aufnahmen nochmals Lackieren.
Einmal links mit der Halterung vom Auspuff.

Und rechts.

phase 3 · 26.04.2026, 17:57

Salve!
Super Arbeit weiter so. Immer wieder schaue ich gerne in deinen Umbaubericht.
Bin ein Fan von solchen Umbauberichten.
Kann man viel nachverfolgen wo was hingehört und wegen den Teilenummern.
Bin auf das fertige Ergebnis gespannt.
LG Jürgen

Matthias1987 · 07.05.2026, 22:34

26.04.2026

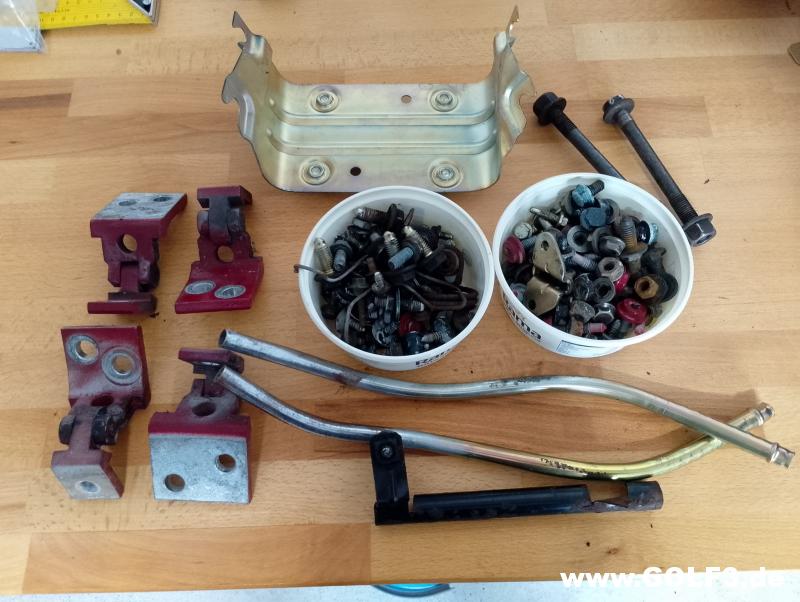

Da es immer mehr Kleinteile werden die ich gerne neu Verzinkt und gelb Chromatiert hätte,
hab ich mal alle Teile neu aussortiert.

Bin mir immer noch unsicher ob ich es selber mache, sehr Zeitintensiv, oder doch machen lassen.

Bei ChromFabrik.co hab ich mal Telefonisch angefragt.
Im Moment sind sie aber bis mindestens Ende Mai voll.

Andererseits hätte ich noch genügend andere Stellen um weitermachen zu können.

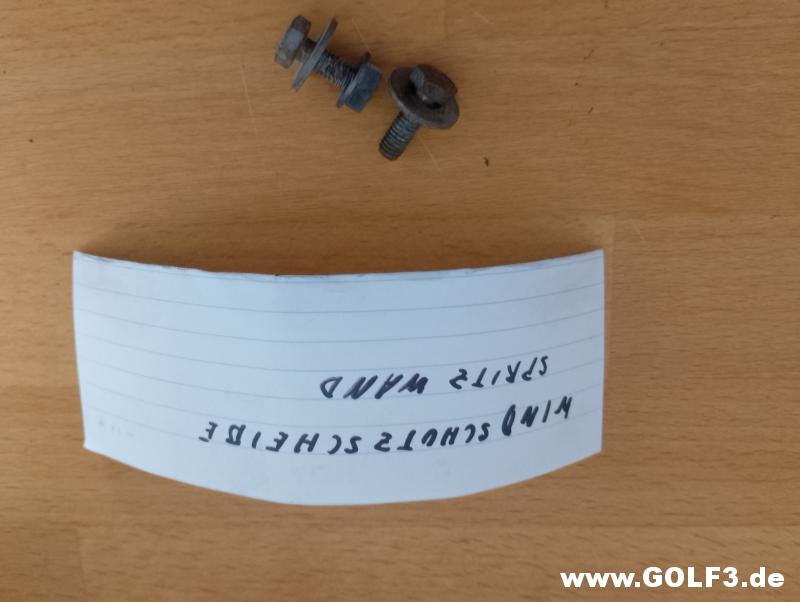

Schrauben vom Wasserablauf Spritzwand zum Armatrurenbrett.

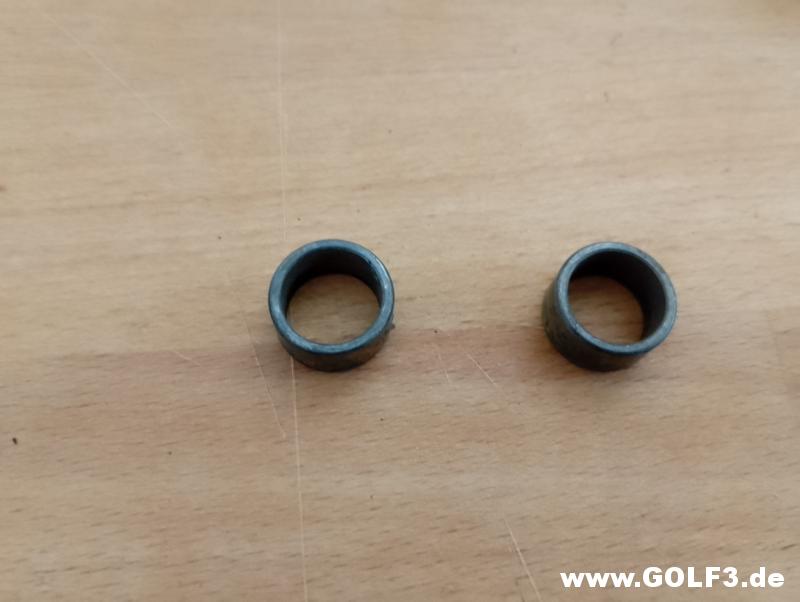

Distanzringe für den Kraftstofffilter.

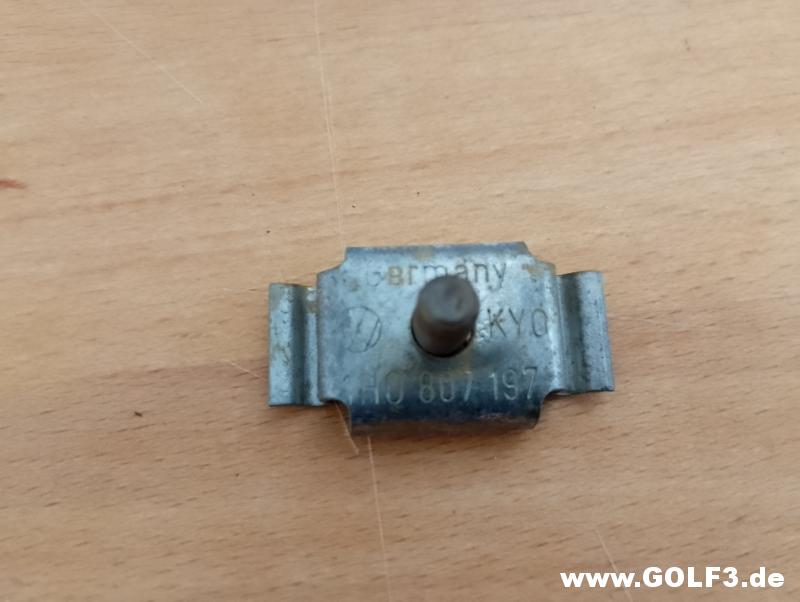

Halteklammer für die Stoßstange vorne.

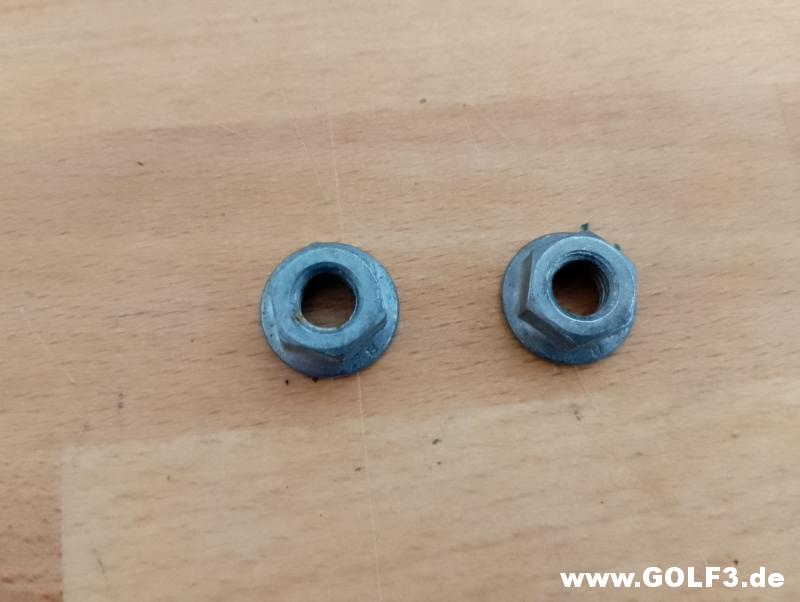

Standardmuttern Selbstsichernd. Leider auch nicht mehr 100 % die gleichen lieferbar.
Hab für die wichtigen Sachen die Nachfolger bestellt mit Scheiben dazu.

In diesem Fall wären die für die Handbremse oder Schaltbox.

Halter für die Servoleitungen.

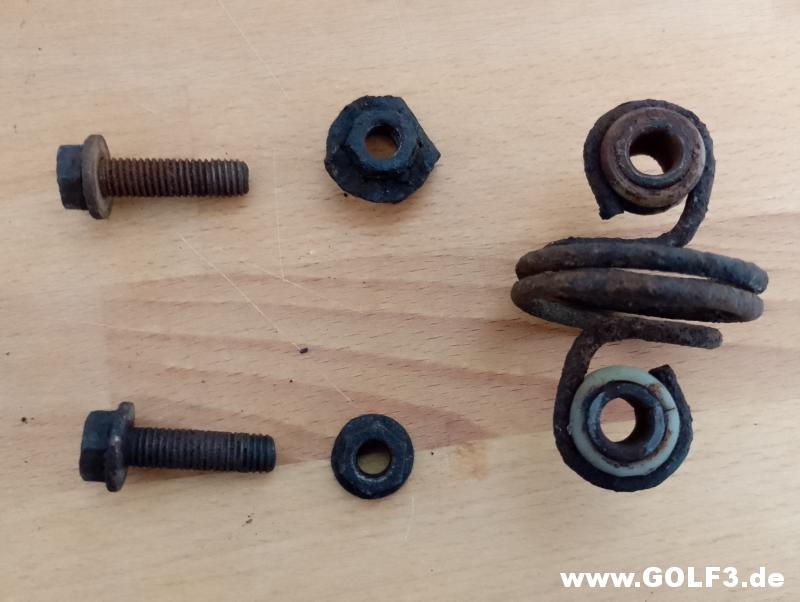

Für den Bremskraftregler hab ich alles bis auf die eine Spezialmutter oben.

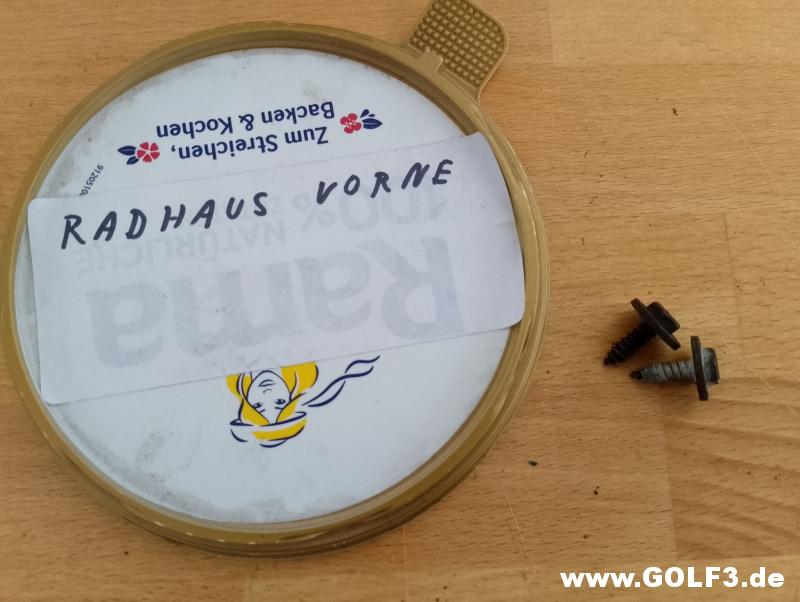

Für das Radhaus könnte ich neue bestellen, die wären eher was für eigene Tests.

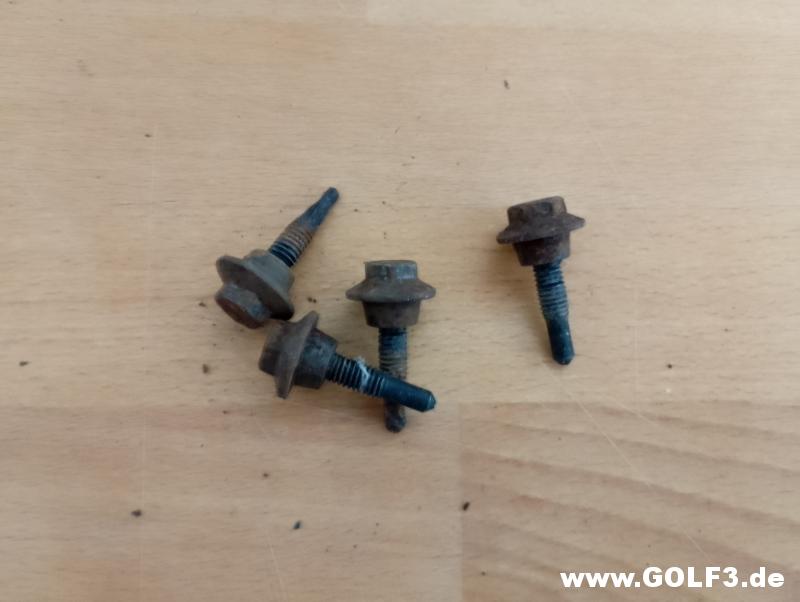

Die Schrauben für die Stoßstange vorne und hinten.
Leider auch nicht mehr lieferbar.

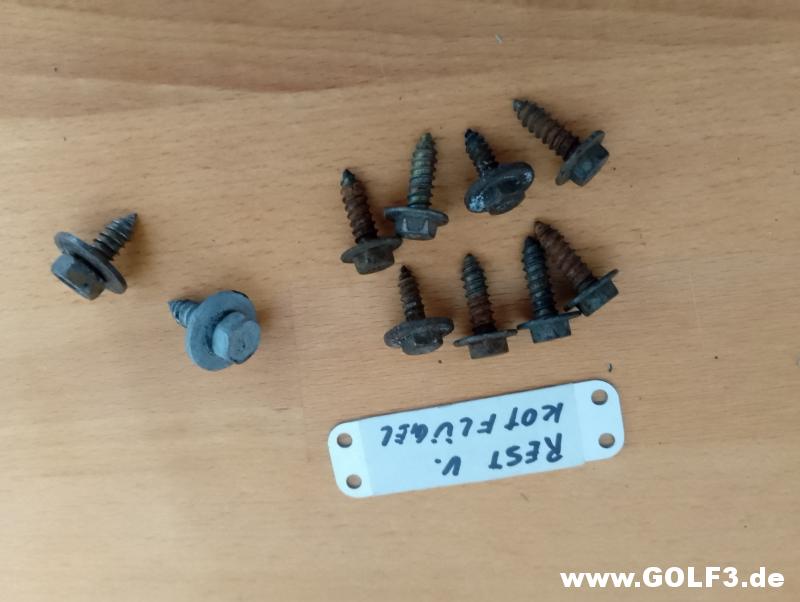

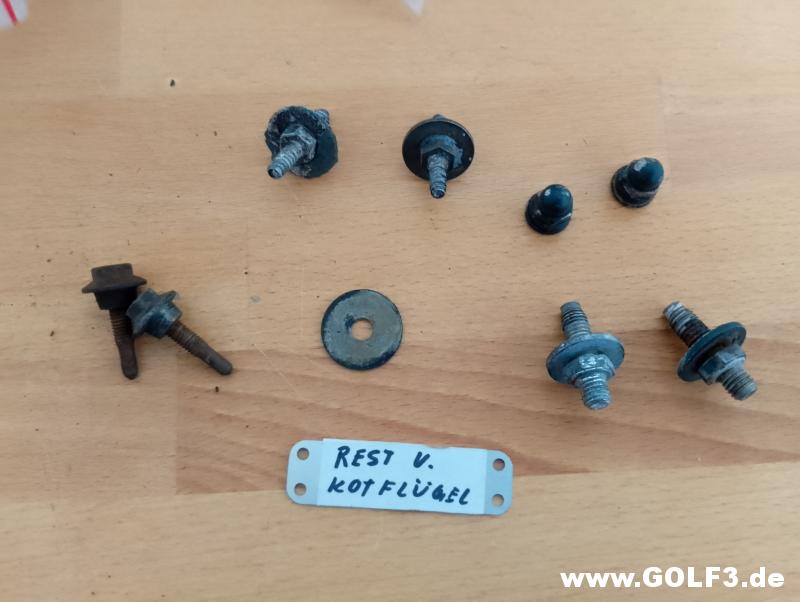

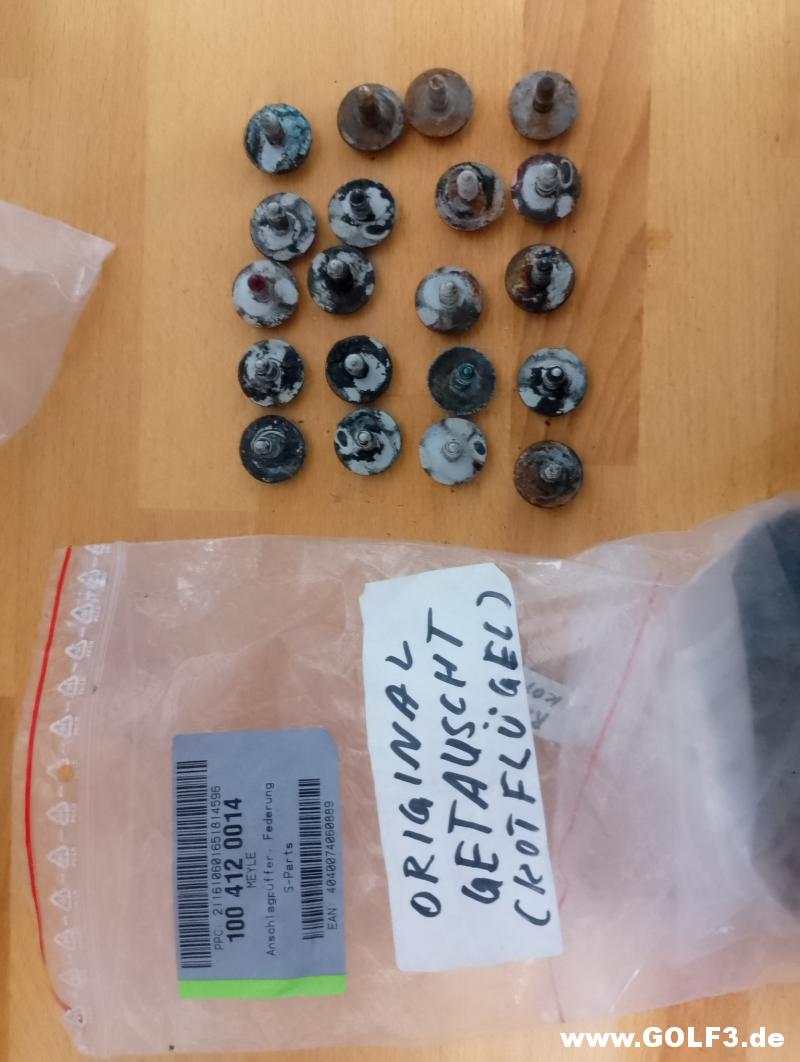

Die Schrauben vom Kotflügel werd ich wahrscheinlich auch noch neu machen und tauschen.

Die Bolzen für die Hinterachsschwinge und Handbremsseil hab ich bereits getauscht, ist auch etwas zum Testen.

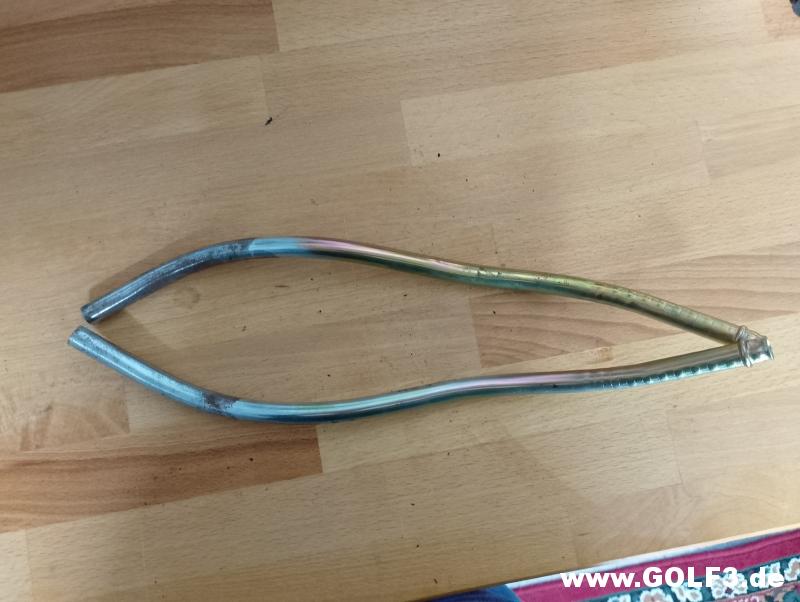

Die Rohre für das Handbremsseil gibt es leider auch nicht mehr, diese sind gebraucht.

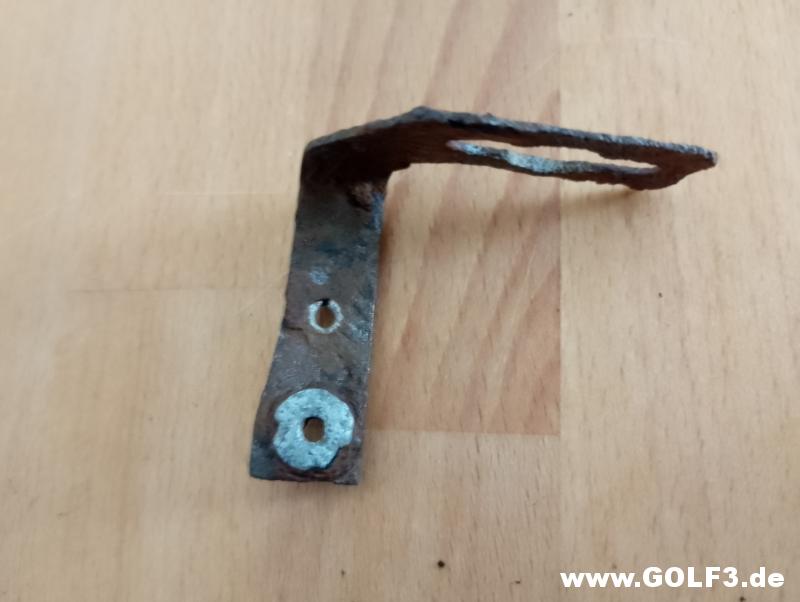

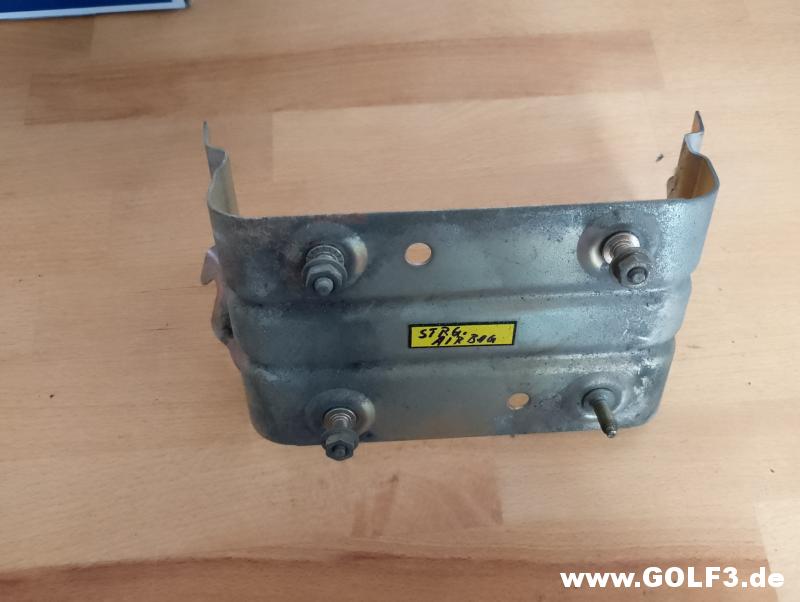

Beim Halter vom Airbag Steuergerät reicht es Wahrscheinlilch nur zu reinigen.

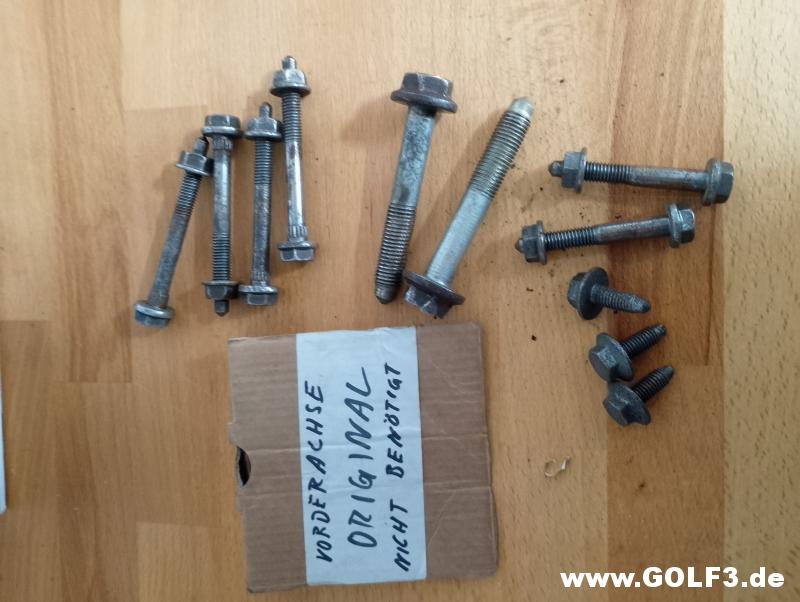

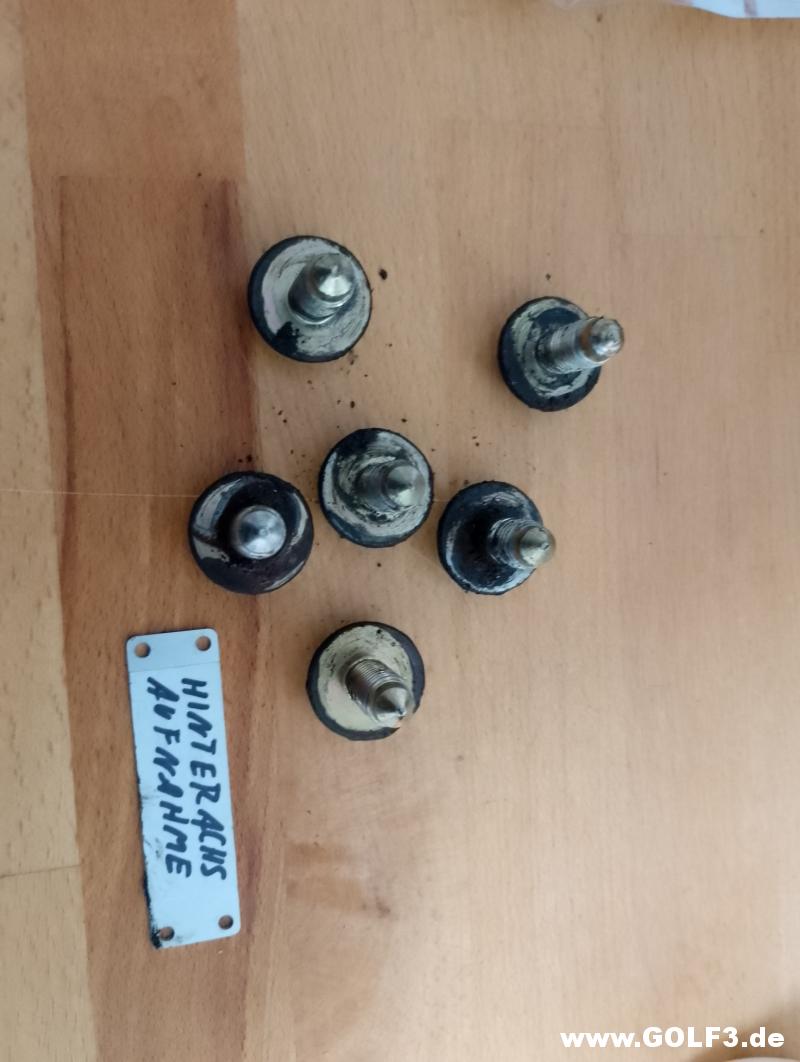

Die Schrauben der Achsaufnahme hinten sind auch nur zum testen.

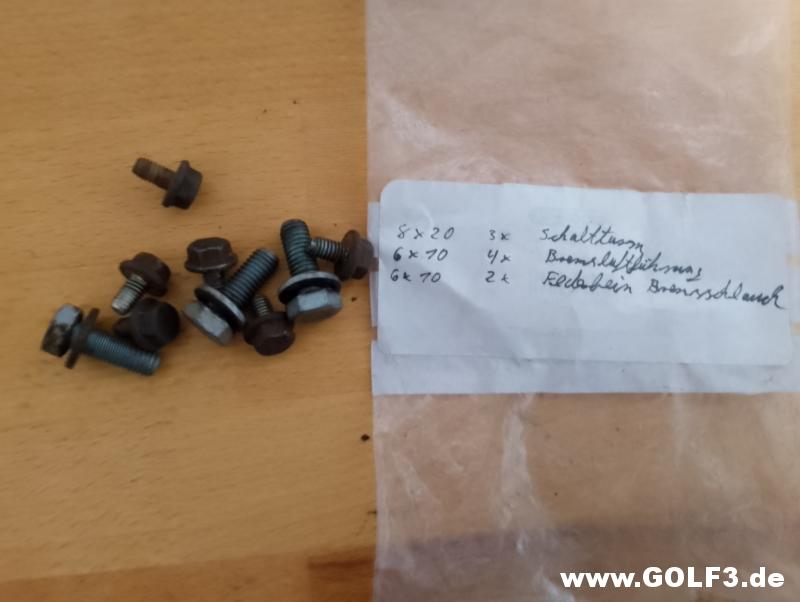

Genau so die von der Schaltung.

Und der Servolenkung.

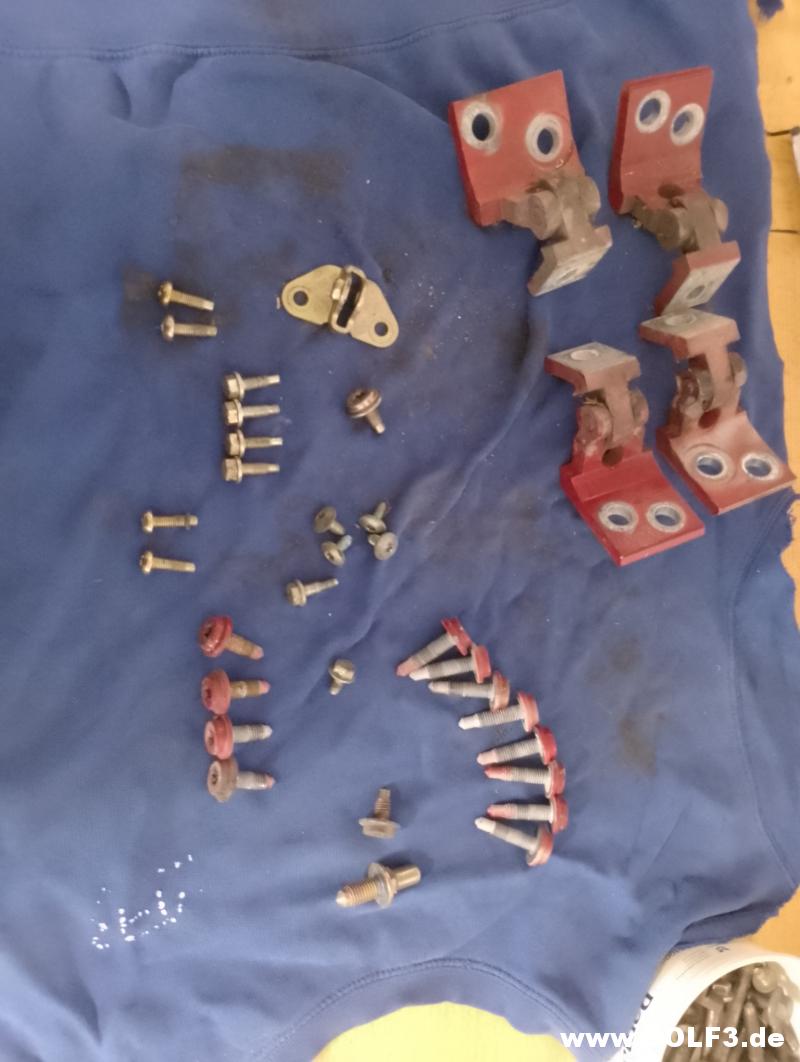

Von der Türe die ich vom Schrottplatz geholt hatte ist auch noch ein bisschen was da.

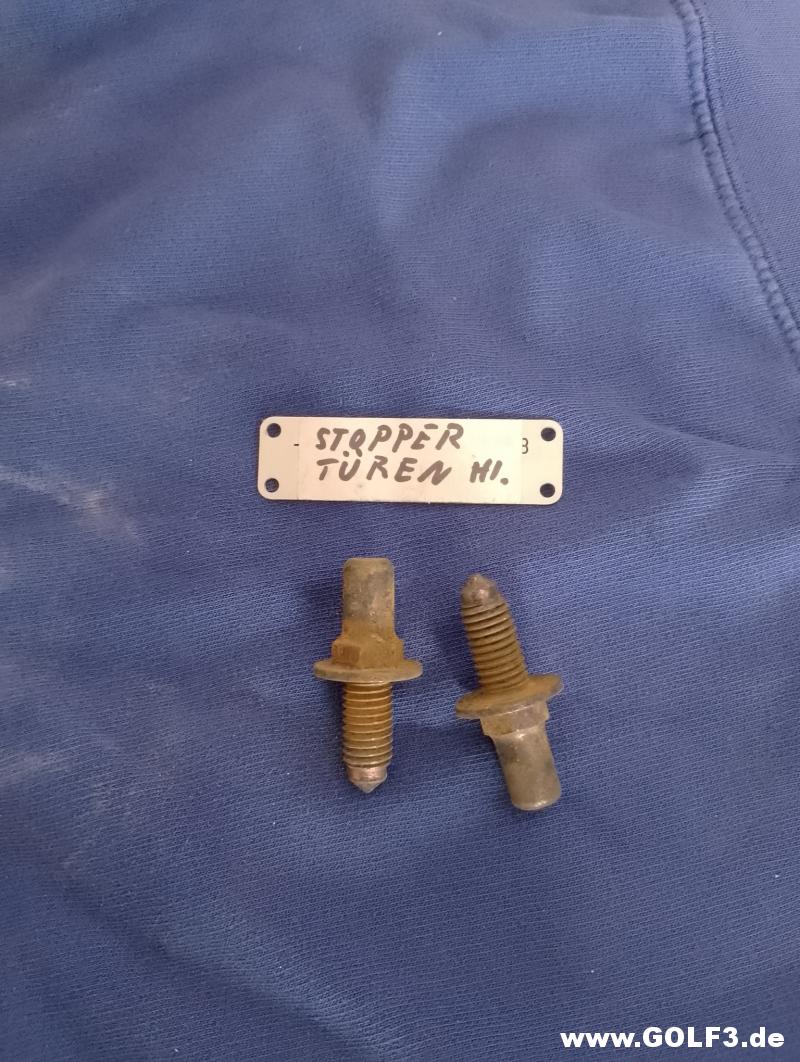

Die Türstopper hinten hatte ich zu lange im Ultraschallbad.
Dadurch bildete sich Rost an der Gelb Chromatierung.

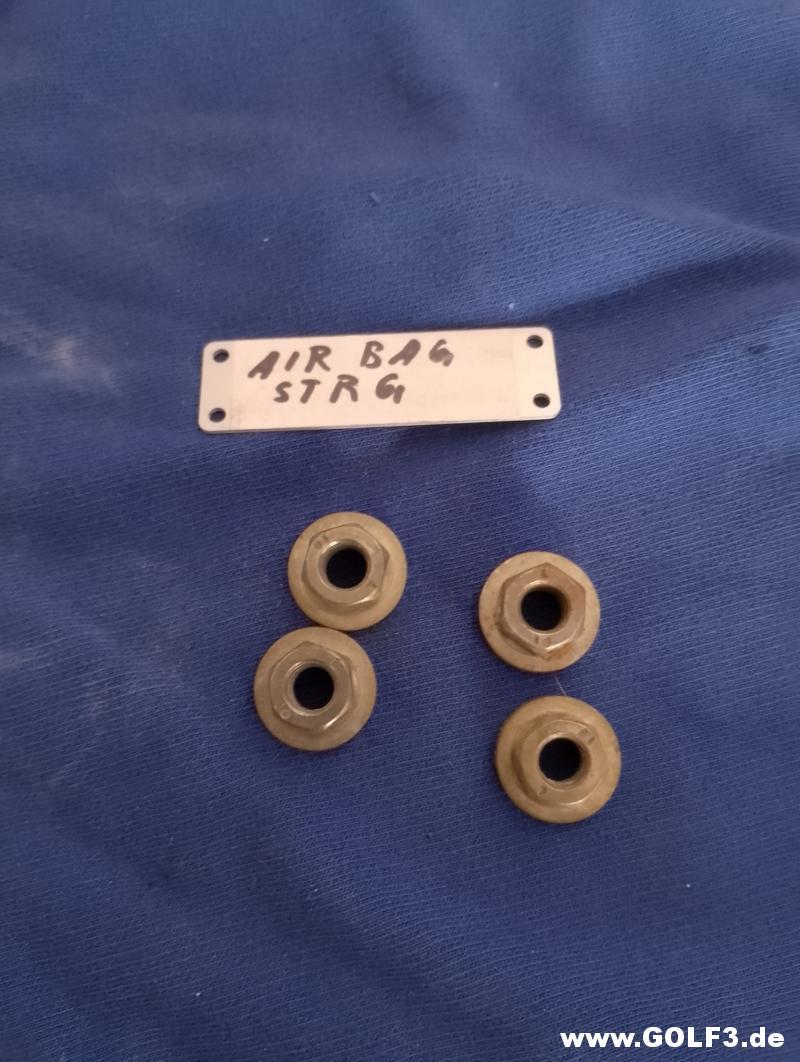

Bei den Muttern vom Steuergerät Airbag sieht es besser aus.

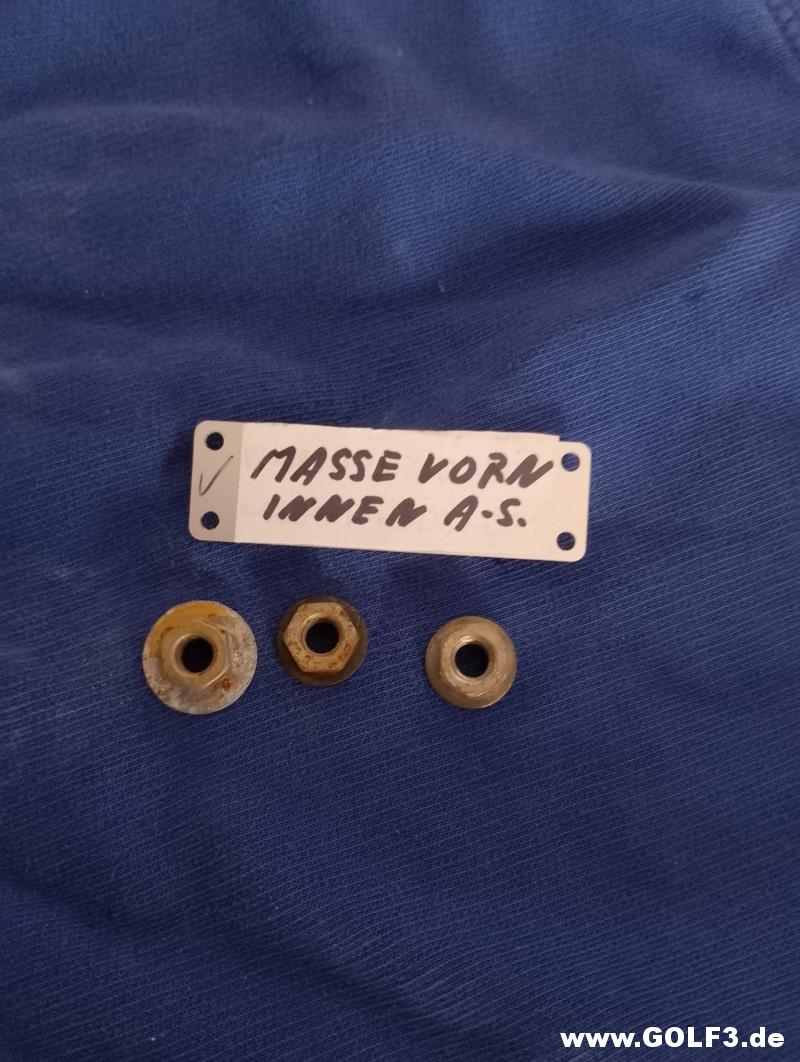

Die Muttern von der Masse waren auch zu lange im Bad.

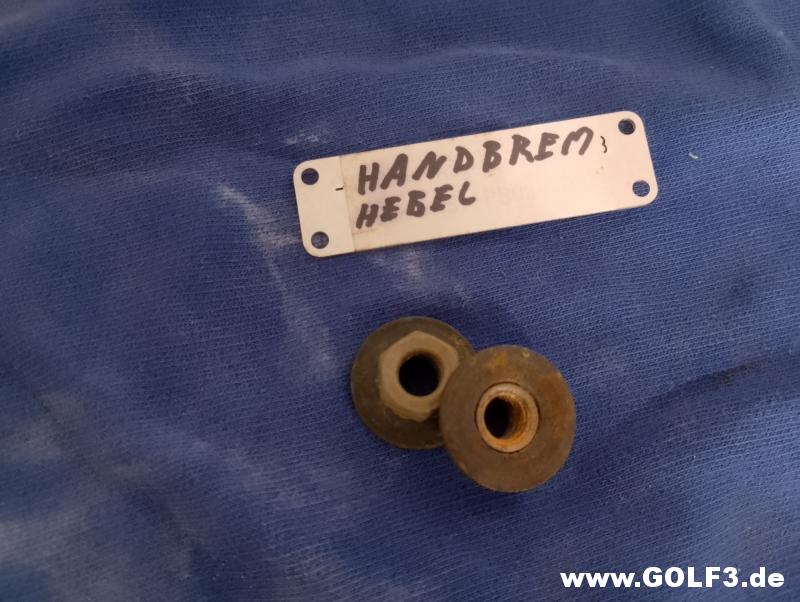

Genau so wie vom Handbremshebel.

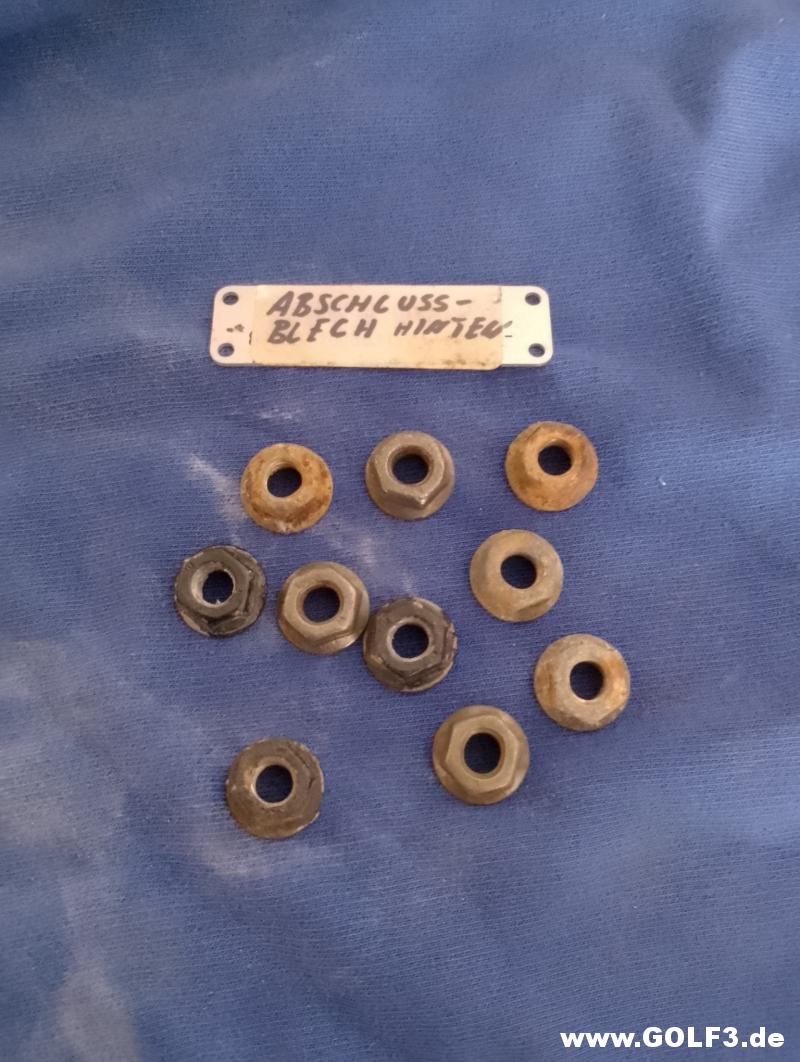

Beim Abschlussblech hinten sind die Ergebnisse unterschiedlich.

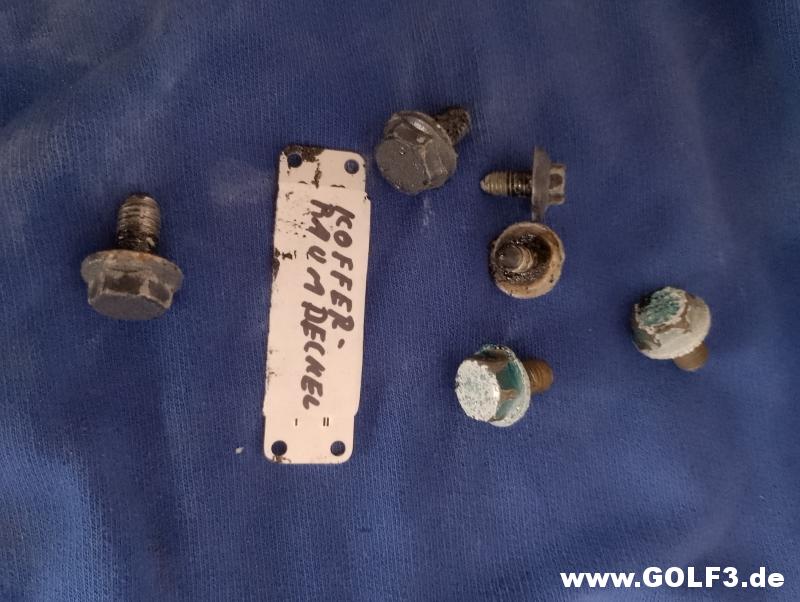

Beim Kofferraumdeckel ist noch Karosseriedichtmasse dran, die lässt sich schwer lösen.

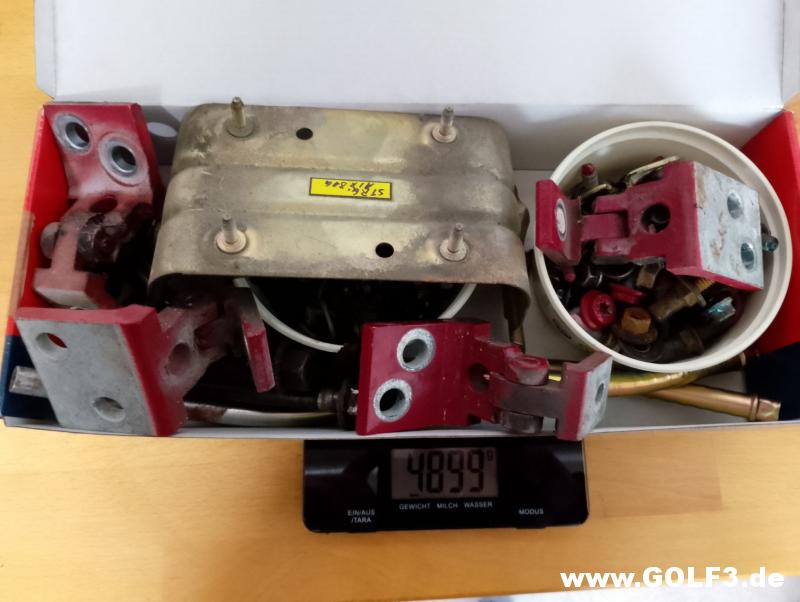

Kommt schon was zusammen.

Knapp 5 KG.

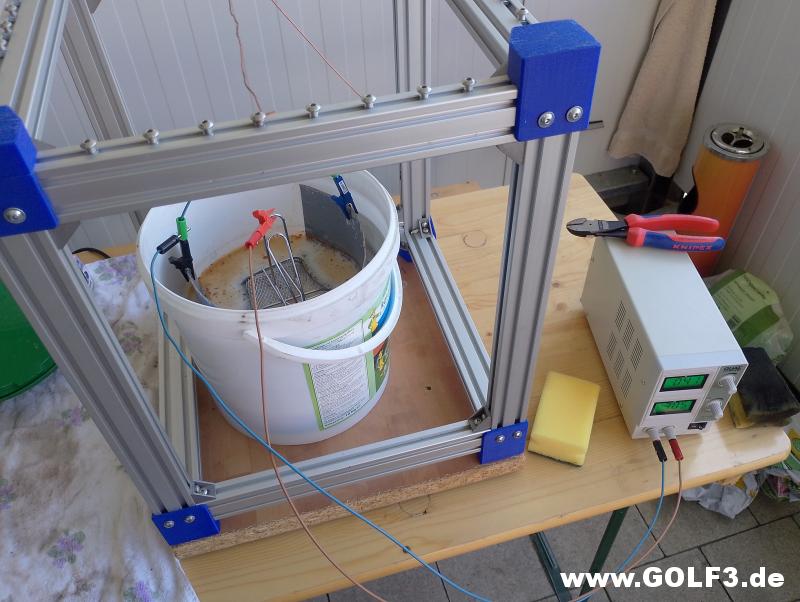

Vor 4 Jahren hatte ich bei Tifoo https://www.tifoo.de/ ein Galvanik Set zusammengestellt und ein wenig experimentiert.

An sich hätte ich alles da aber viel Aufwand mit den ganzen Reinigen, Entrosten, Verzinken und dazwischen immer wieder Spülen.

Weiß echt noch nicht ob ich das selbst mache.

Matthias1987 · 07.05.2026, 22:35

26.04.2026

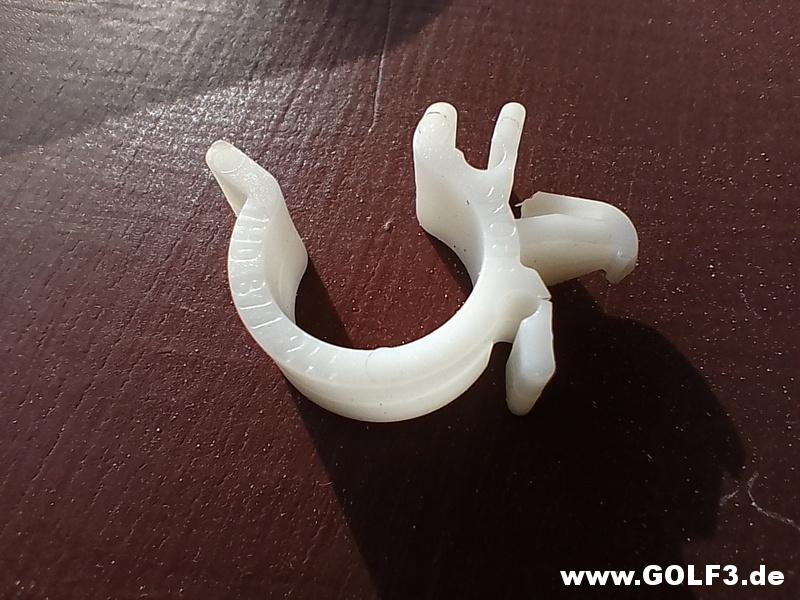

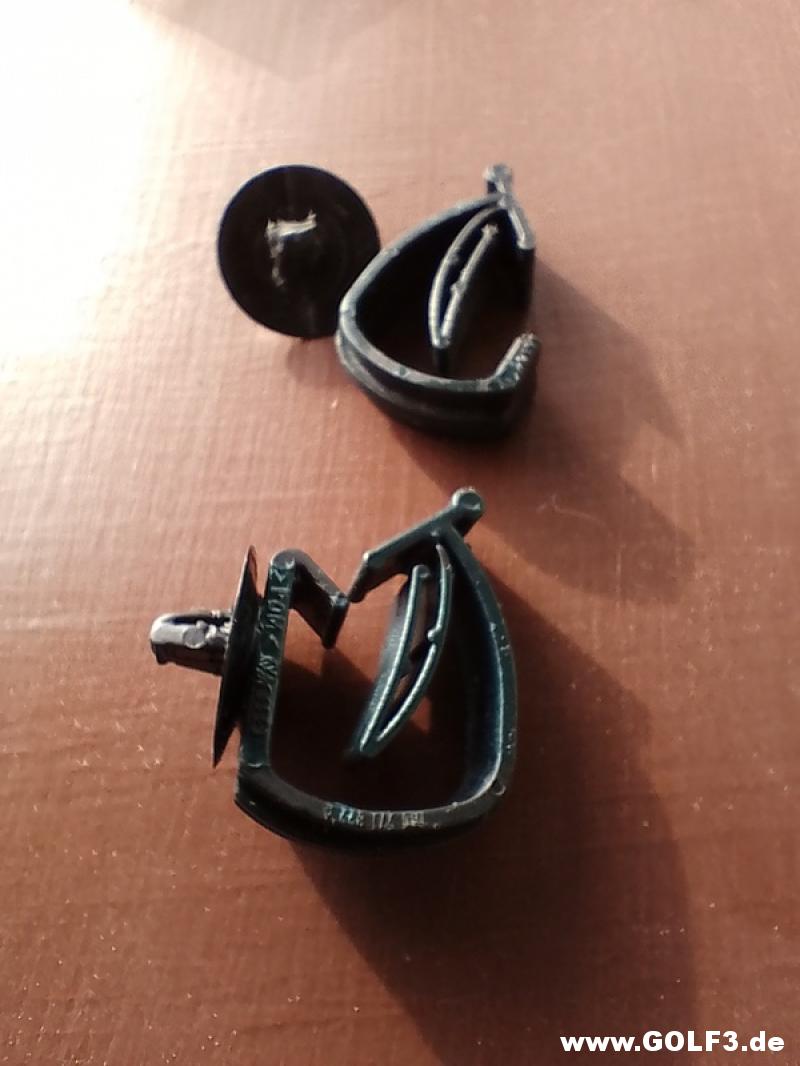

Beim reinigen einiger Teile ist mir aufgefallen dass manche Klammern gebrochen sind.

Wie für den Wasserablaufschlauch vom Schiebedach.
1H0 877 244

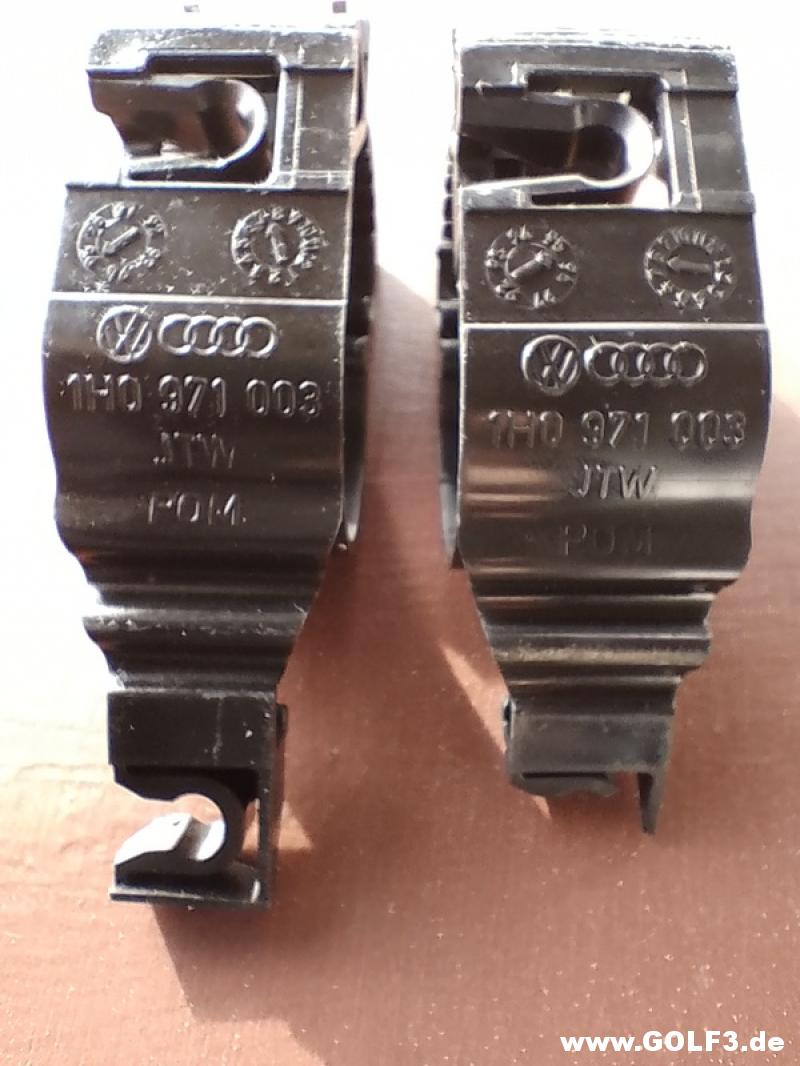

Genau so die Kabelklammern am Schweller innen.
1H0 971 003

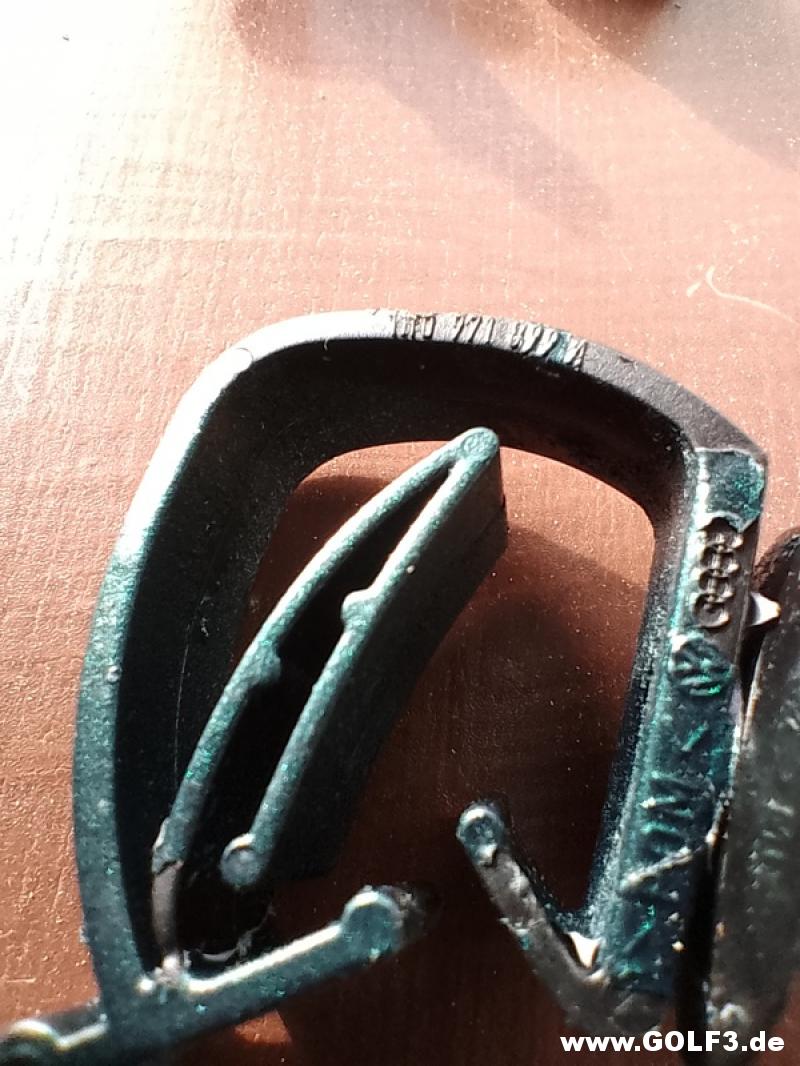

Und im Kofferraum an den Rückleuchten die Klammern.
1H0 971 899 A

Da ich noch mehrere Teile habe die nicht mehr Lieferbar sind, werd ich mal div. Schrotthändler anfragen, ob die mir auch so Klammern mitschicken können.

Im Moment such ich auch noch Zierleisten, Wischermotor hinten und den Blinddeckel in der Reserveradmulde.

Matthias1987 · 07.05.2026, 22:36

26.04.2026

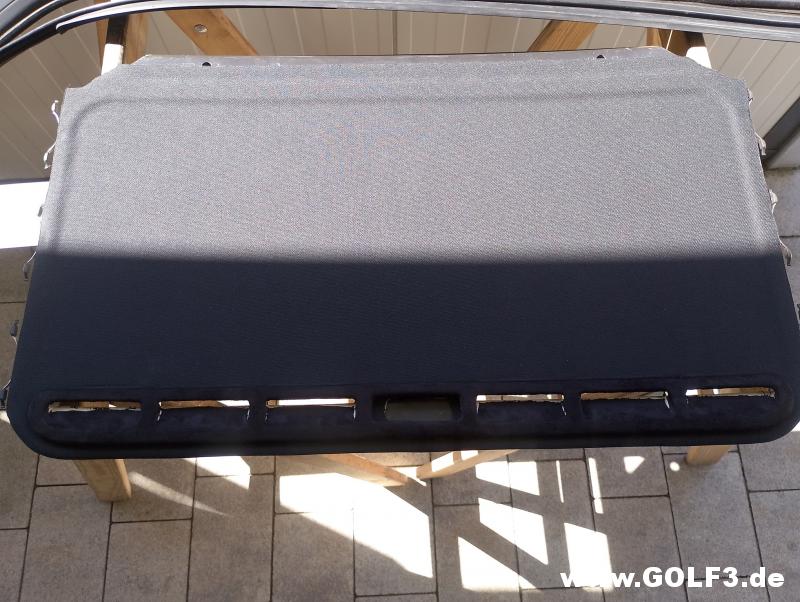

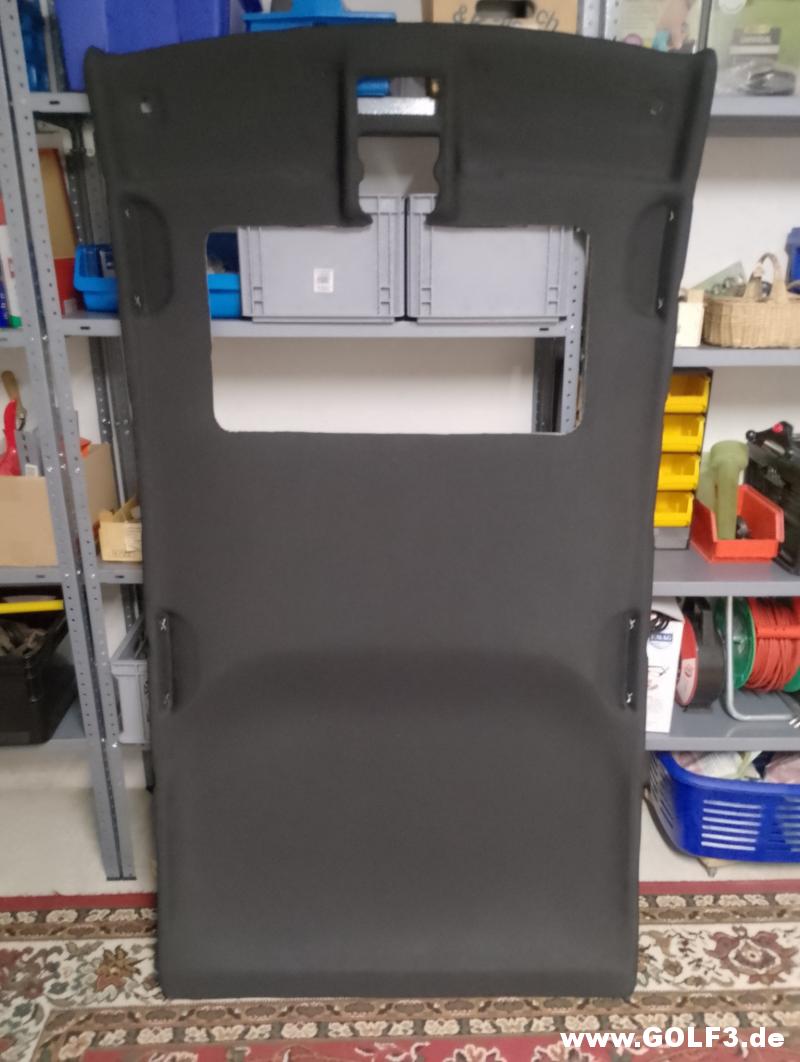

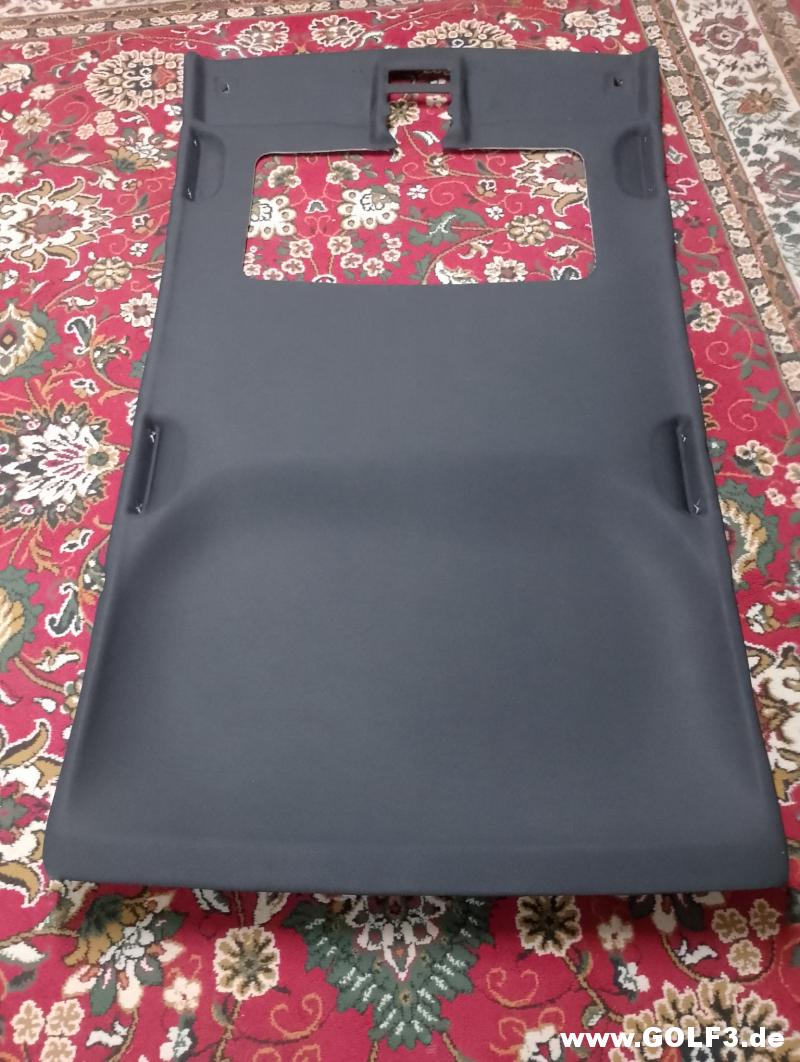

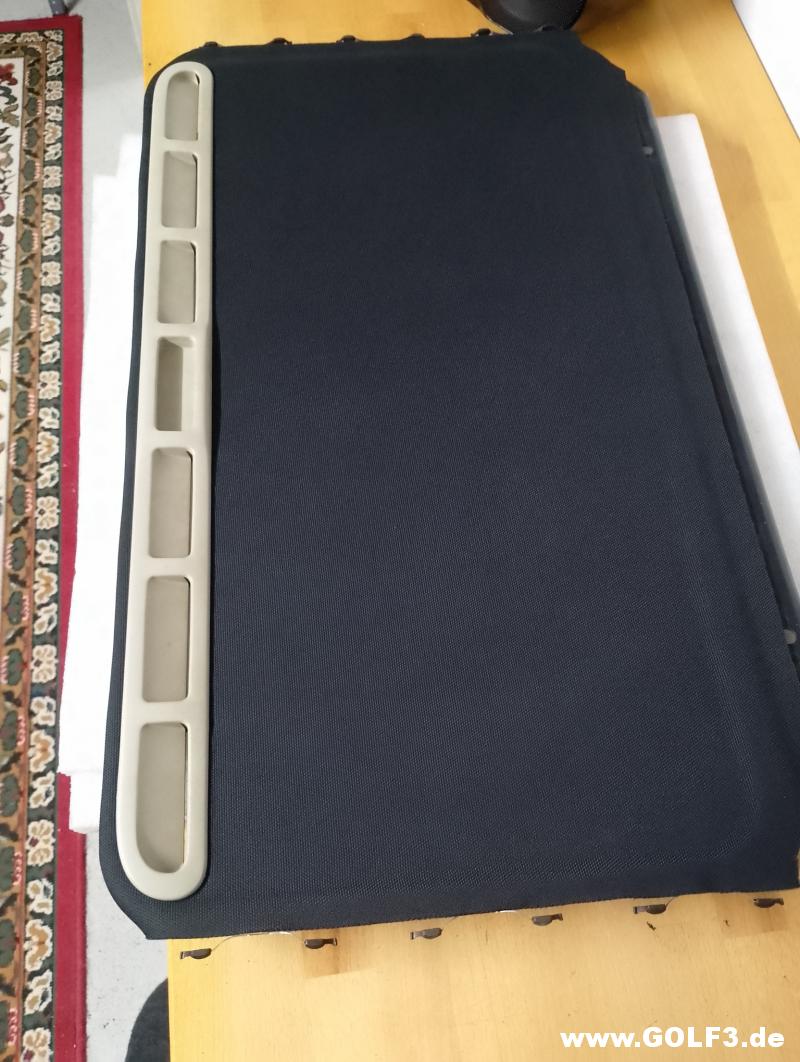

Hab mir jetzt auch einen neuen Dachhimmel gegönnt.

Dieser ist von COF design, über Kleinanzeigen gefunden und wurde dann spontan noch am Sonntag Abend geliefert.

Macht einen sehr guten Eindruck und war auch sehr sympatisch.

Hat mir noch die Blende vom Schiebedach ausgebohrt und im Austausch gab es dann eine mit schwarzen Stoff bezogene Blende.

Hat mir auch noch ein paar Einbautipps gegeben.

Für die Innenraumausstattung hatte ich ihn schon im November angefragt aber bis Ende des Jahres ist er voll.

pipi · 08.05.2026, 12:36

Viel Spaß beim Einbauen und beim Reinfummeln der Schiebedach Einfassung.

^^

mfg Patrick

Matthias1987 · 09.05.2026, 08:26

29.04.2026

Wegen den Kleinteilen die ich bei einem Schrotthändler angefragt hatte, bin ich auf deren Seite auf ein höhenverstellbare Lenkung gestoßen.

Wenn ich schon alles zerlegt hab, hol ich mir diese auch noch.

Nach nem sehr netten Telefonat bekam ich den Hinweis dass es scheinbar verschiedene Durchmesser der Abdeckung vom Zündschloss gab.

Mein Golf ist genau mitten im Modellwechsel von MJ 95 und 96, dadurch können beide Varianten vorkommen.

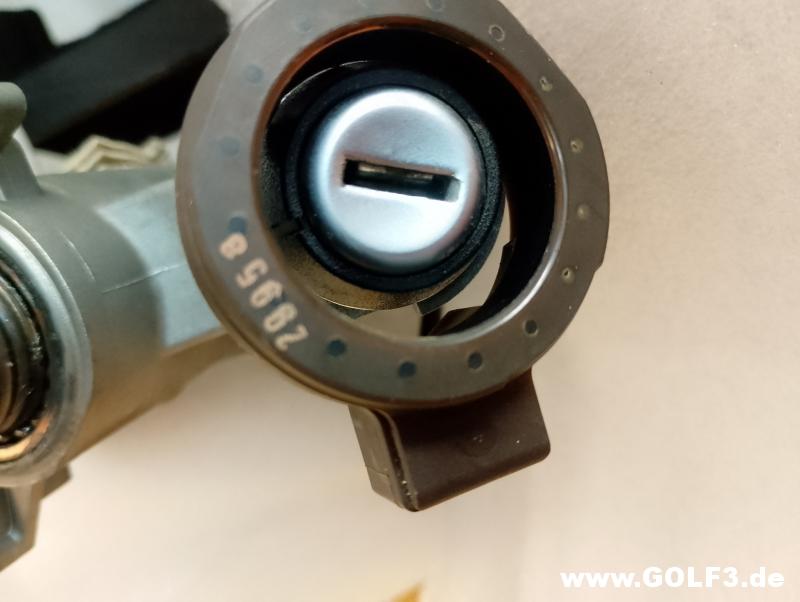

Scheinbar ist die Spule z.B. von KW29 95.

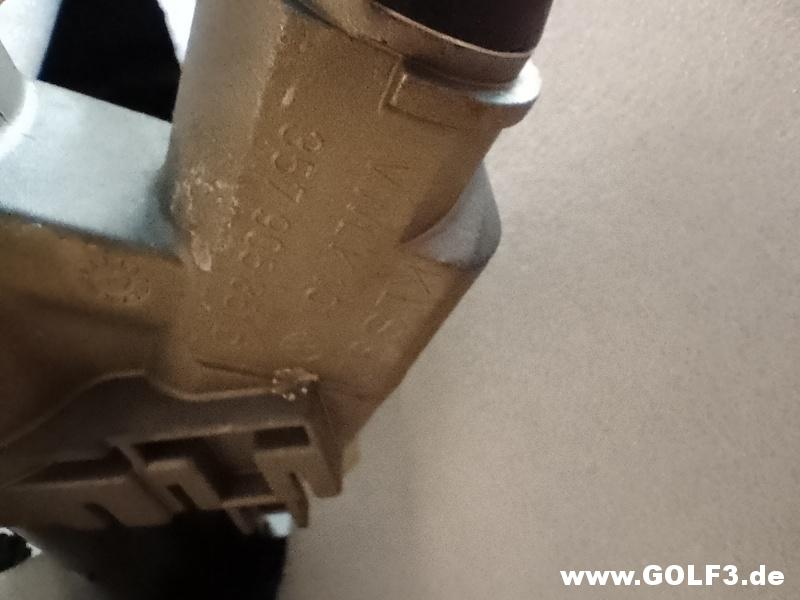

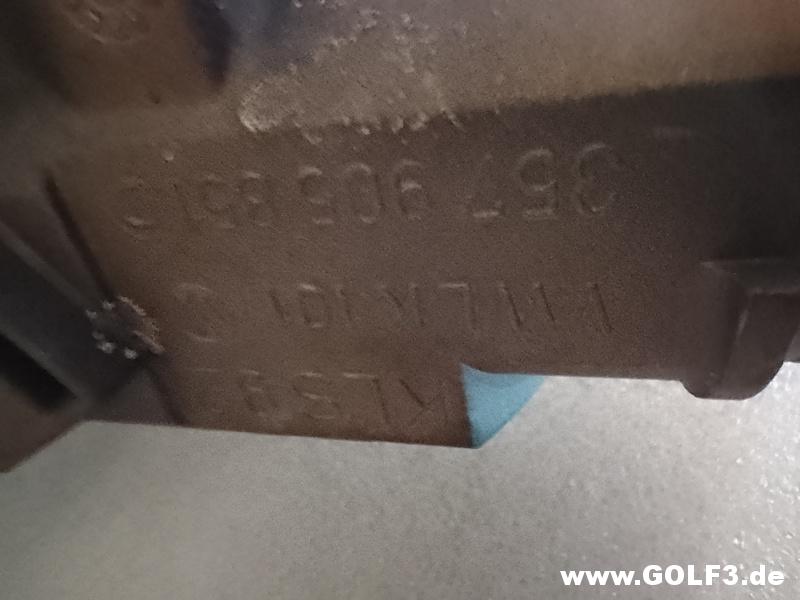

Das Schloss hat die 357 905 851 D

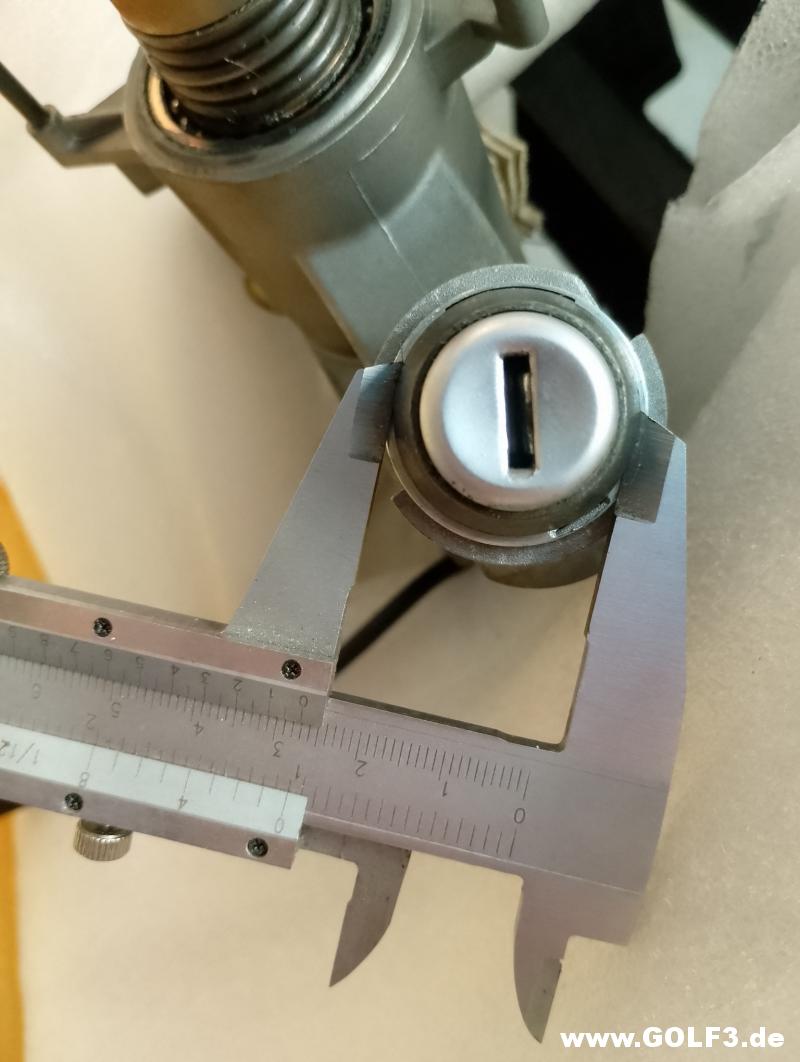

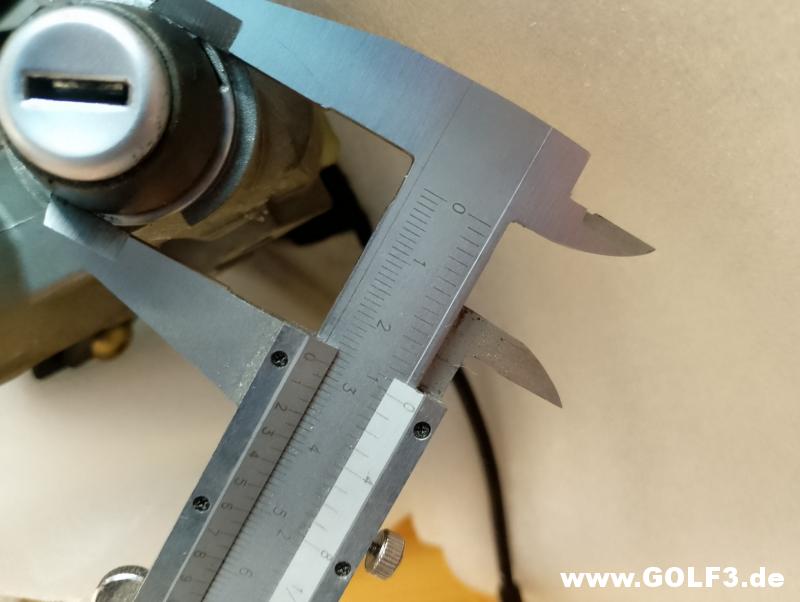

In meinem Fall ca. 27,5 mm

Hier hatte ich schon öfters Teile bestellt und immer gute Erfahrung gemacht.

https://www.kfz-dresbach.com/

Meist schreib ich über Kleinanzeigen an ob die benötigten Teile vorhanden sind.

Matthias1987 · 09.05.2026, 08:41

30.04.2026

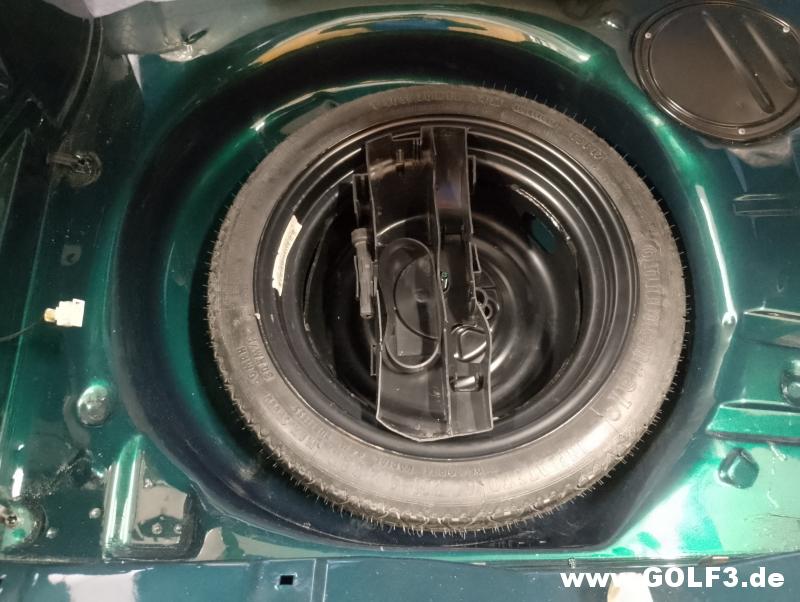

Hab mal das Reserverad reingelegt, um eine Ebene Fläche im Kofferraum zu schaffen.

Das Zubehör und den Wagenheber werde ich auch neu Galvanisieren.

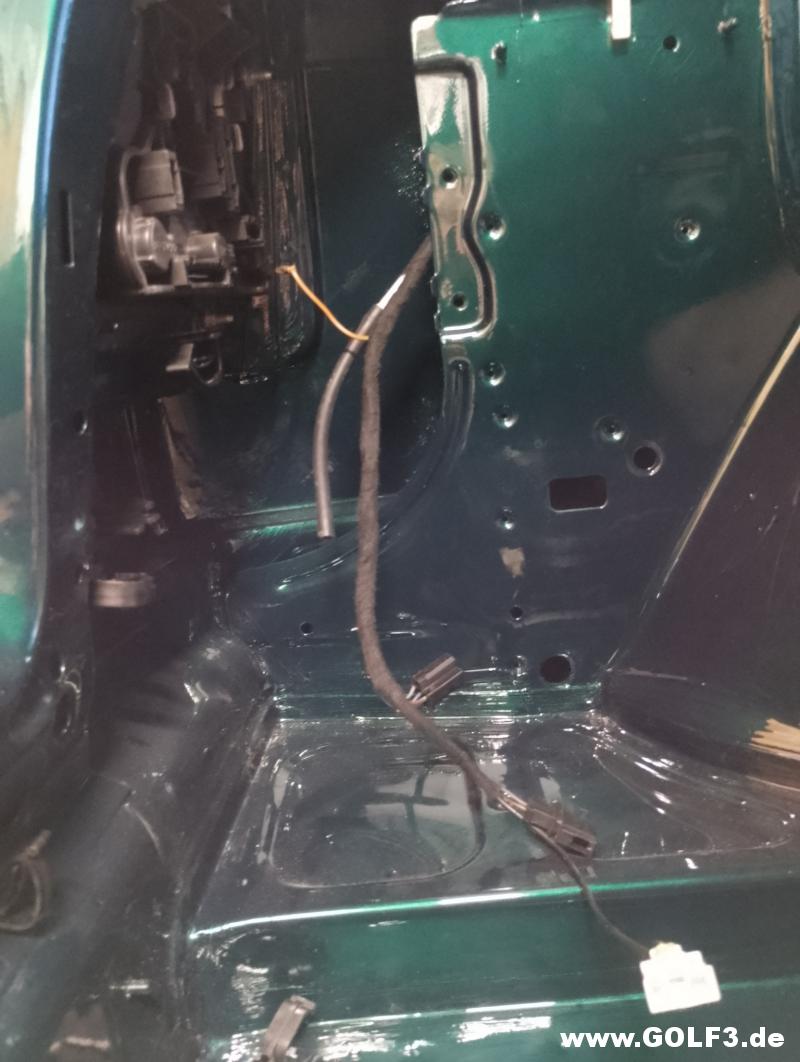

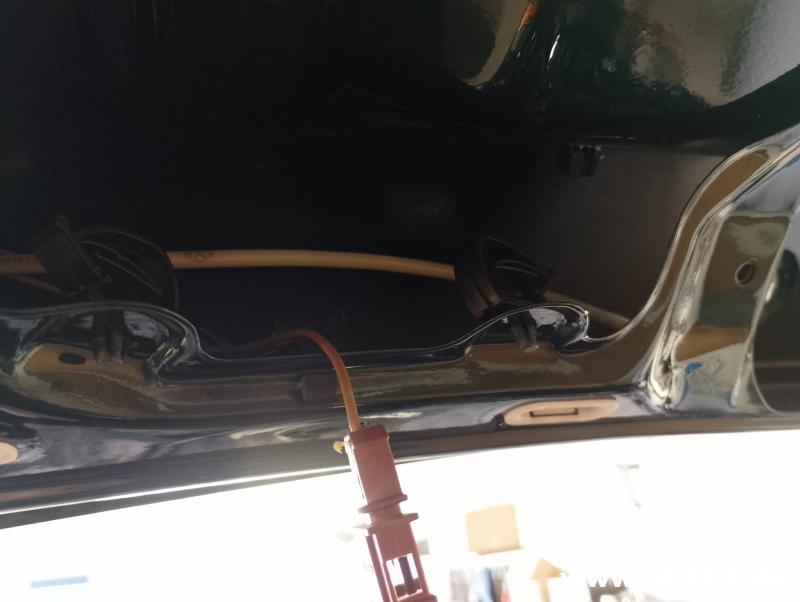

Kabelbaum vom Kofferraumdeckel reingezogen.

Der Kabelbaum vom Wischermotor fehlt mir noch, den werde ich noch neu wickeln.

Nach dem montieren der Dichtung vom Kofferraum musste ich feststellten dass der Deckel neu eingestellt werden muss, damit er richtig schließt.

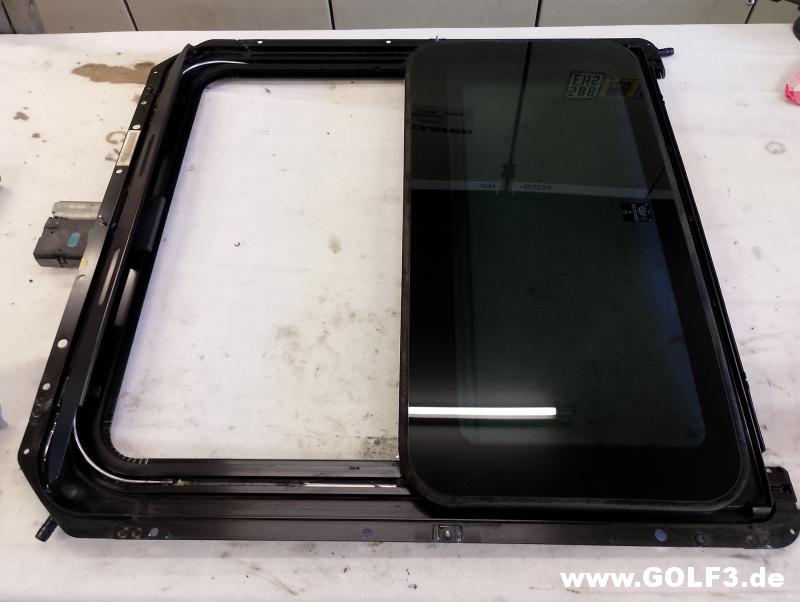

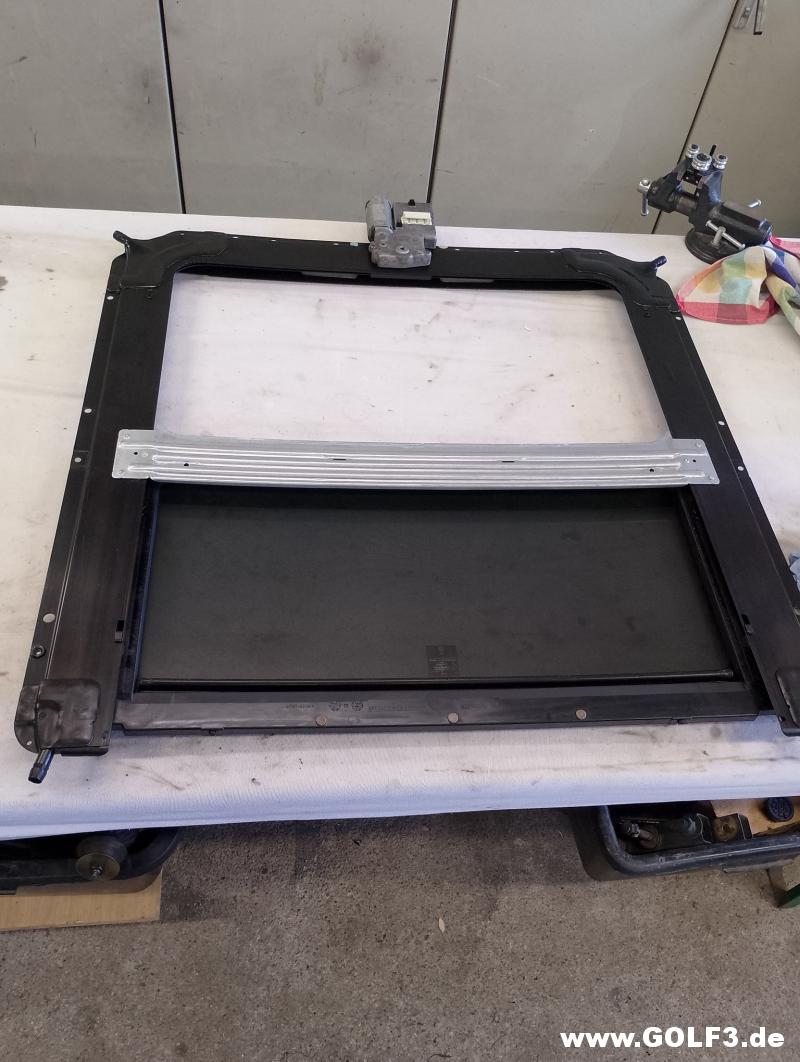

Das Schiebedach ging mir die Tage immer im Weg um, nachdem ich es auspacken musste wegen der Blende.

Also einmal sauber machen.

Nur die Dichtung werde ich mit den anderen noch aufbereiten.

An Ort und Stelle stört es jetzt nicht mehr.

Matthias1987 · 10.05.2026, 07:46

01.05.2026

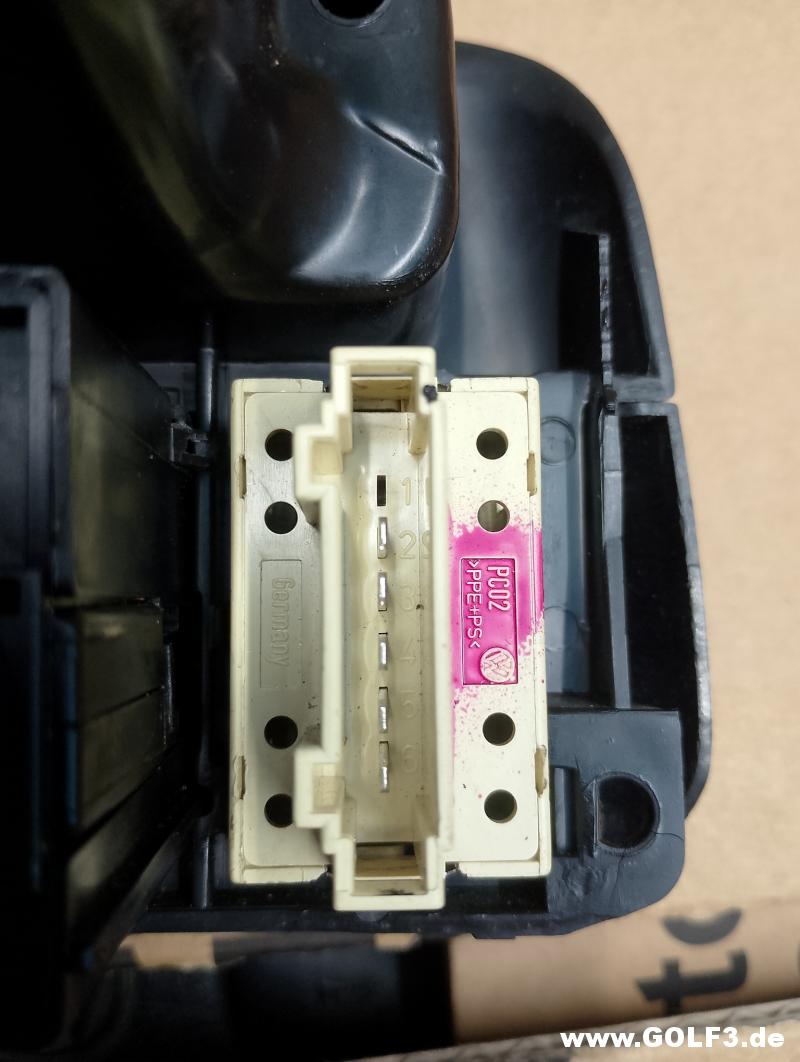

Da ich jetzt die Anhängerkupplung nicht mehr verbaue, benötige ich noch eine neue Kontrollleuchte für den Airbag.

Scheinbar gab es da auch die verschiedensten Variationen.

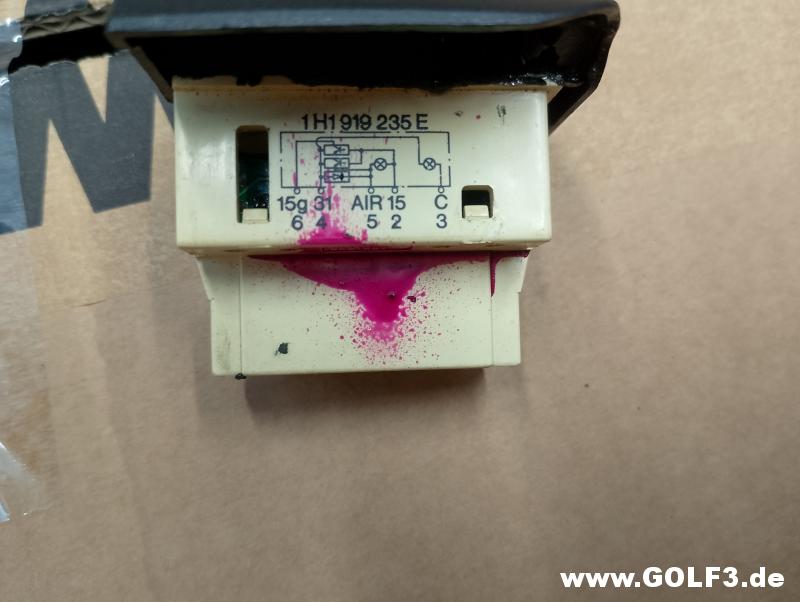

Das wäre der Anschluss mit AHK.

Und die Nummer mit AHK dazu 1H1 919 235 E

Hab die ohne AHK auch bei Dresbach mitbestellt.

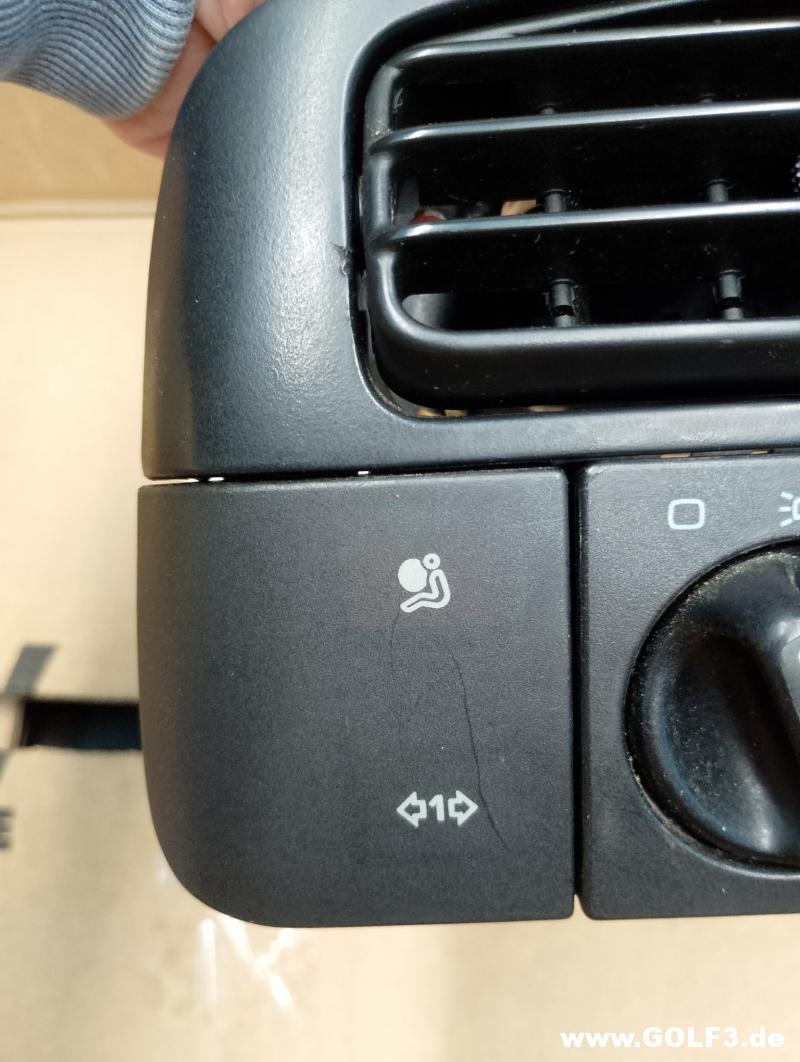

Hat mich zur Sicherheit noch mal angerufen, und anhand der Airbag Steuergerätenummer sucht er die Kontrollleuchte raus.

Matthias1987 · 10.05.2026, 07:47

02.05.2026

Endlich konnte ich den Patex, den ich vor Jahren für den Dachhimmel gekauft hatte, anwenden.

Fast 300 g

Matthias1987 · 10.05.2026, 07:48

05.05.2026

Von VW Classic ist ein Paket mit Blinker, Türgriffe und Kennzeichenbeleuchtung gekommen.

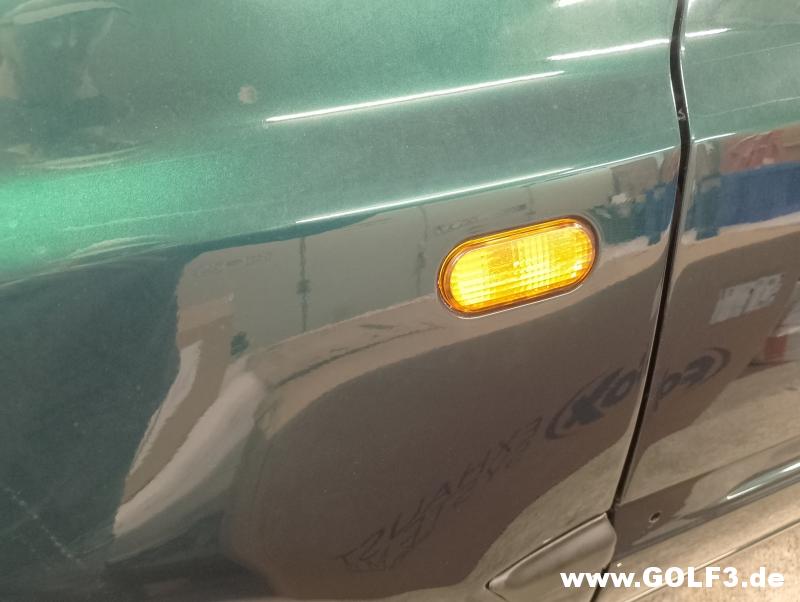

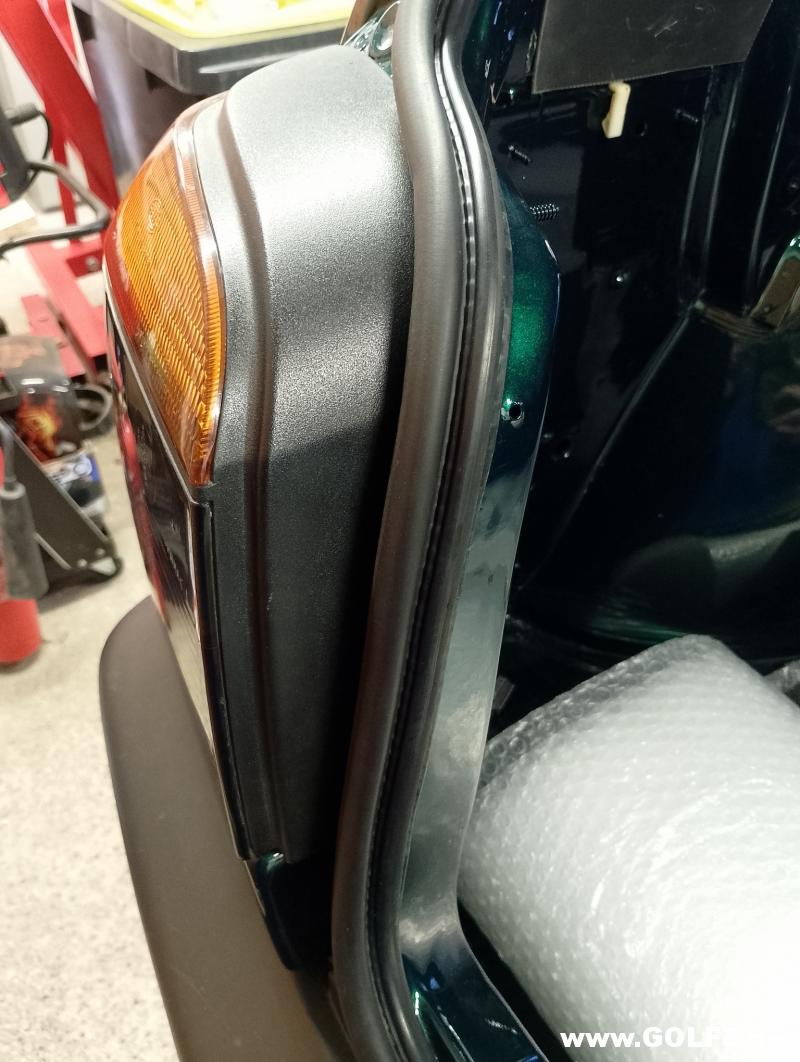

Die linke Seite passt aber auf der rechten Seite hält der Blinker nicht.
Vermute dass der Nachbaukotflügel das Problem ist.

Muss ich mal durchtauschen wo der Fehler liegt.

Die Türgriffe von VW Classic vorne sind relativ matt im gegensatz zu denen die ich noch rumliegen habe.

Die Tage sollten noch welche von AutoDoc kommen, da die hinteren nicht Lieferbar waren von VW.

Hoffe der Unterschied ist nicht zu groß.

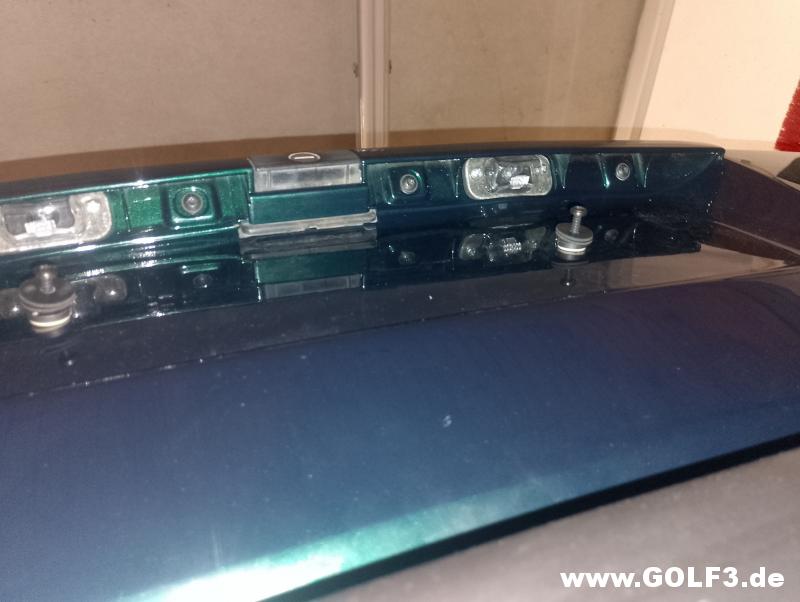

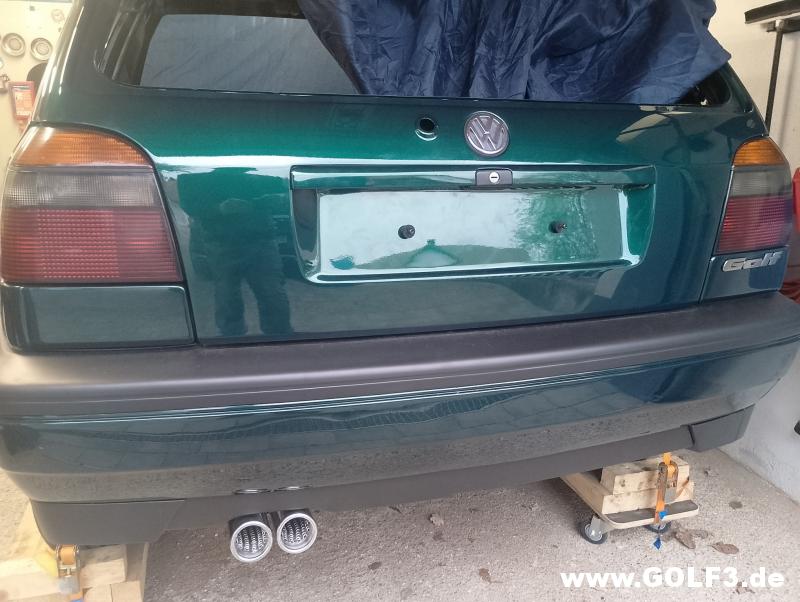

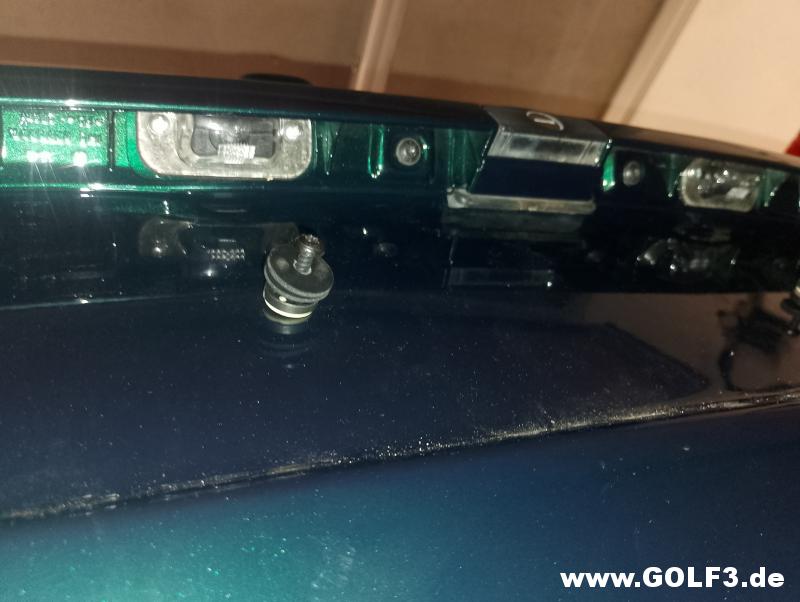

Die Kennzeichenleuchte ist auch von VW Classic aber für den Polo bezeichnent.

Die neue Nummer wäre 1H6 943 021 B

Passt perfekt und ist auch alles dabei, Dichtung und Schrauben mit Leuchtmittel.

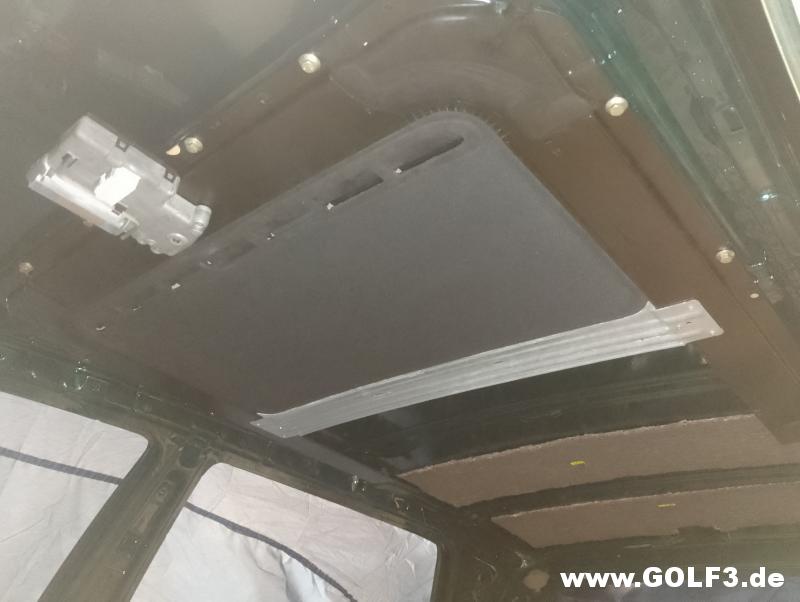

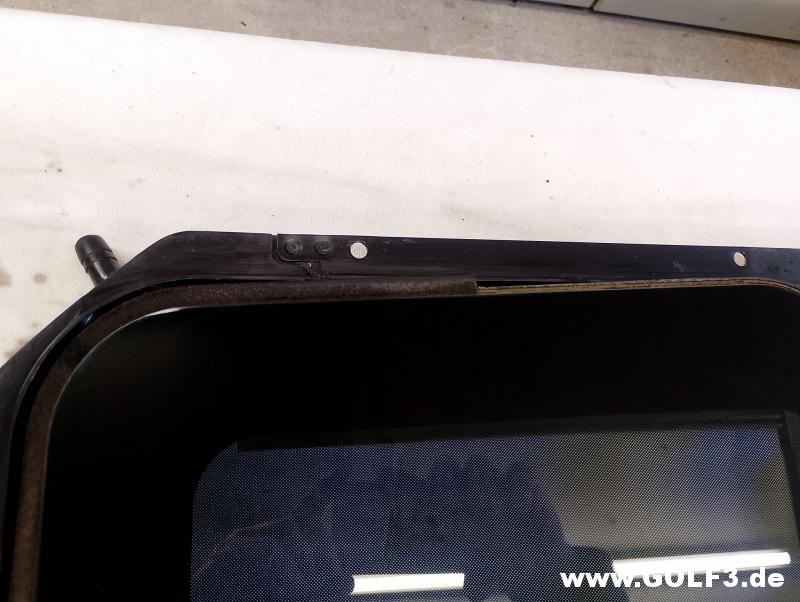

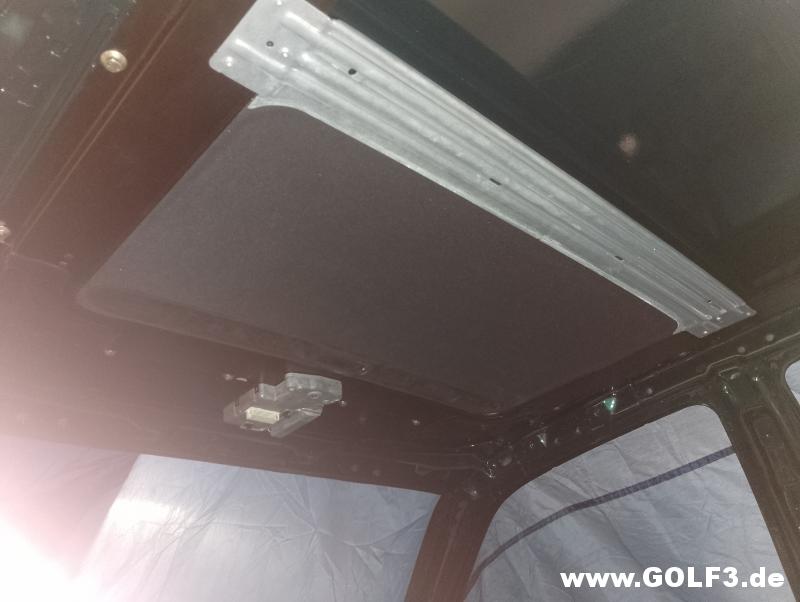

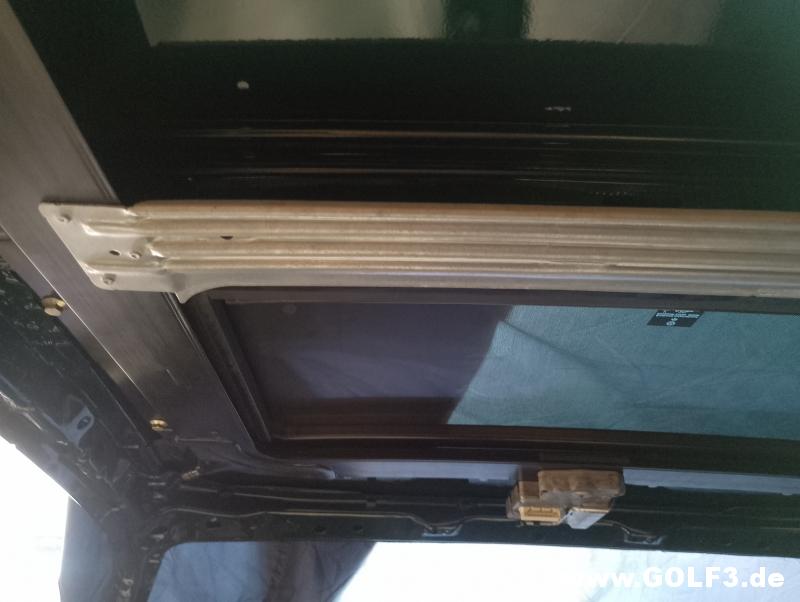

Die Blende vom Schiebedach ging ohne Probleme einzuschieben.

Ich bekam von COF Desing den Tipp, hinten die Stoper zu lösen und dann von hinten einzuschieben.

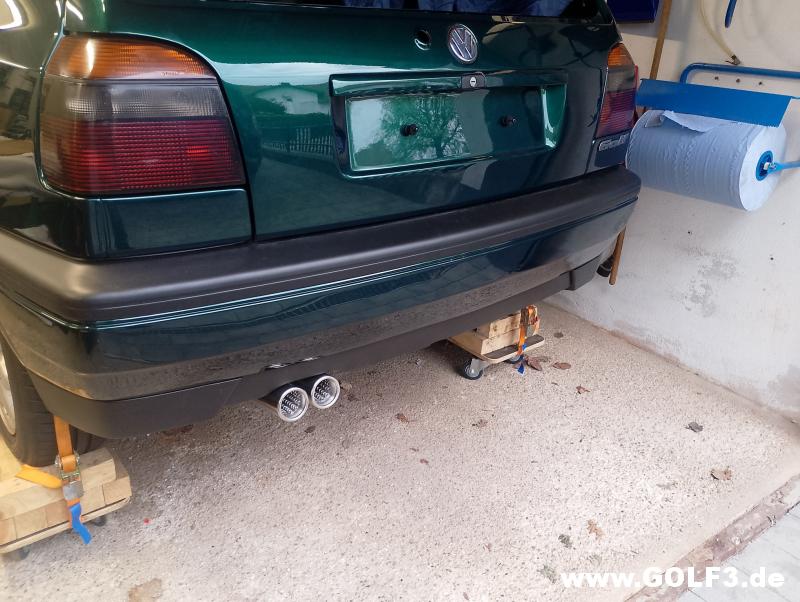

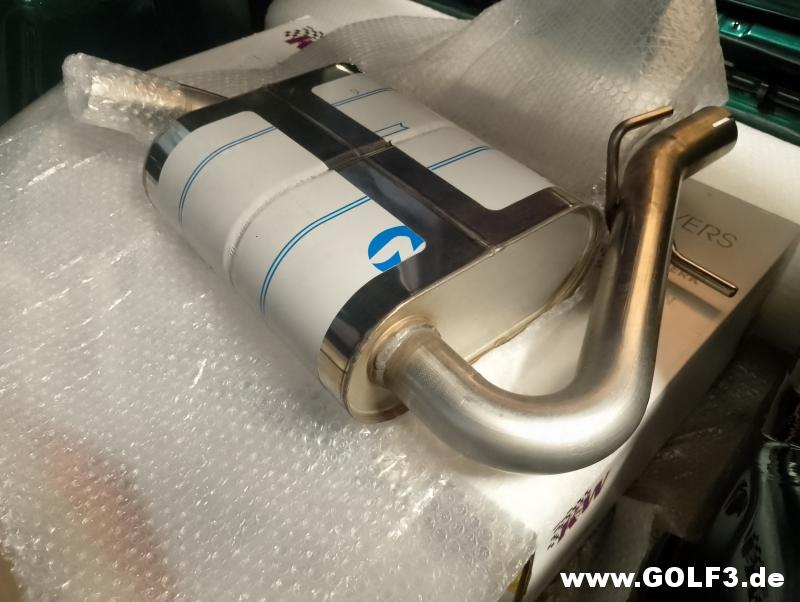

Ein weiteres Paket und Higlight zugleich war von Fox.

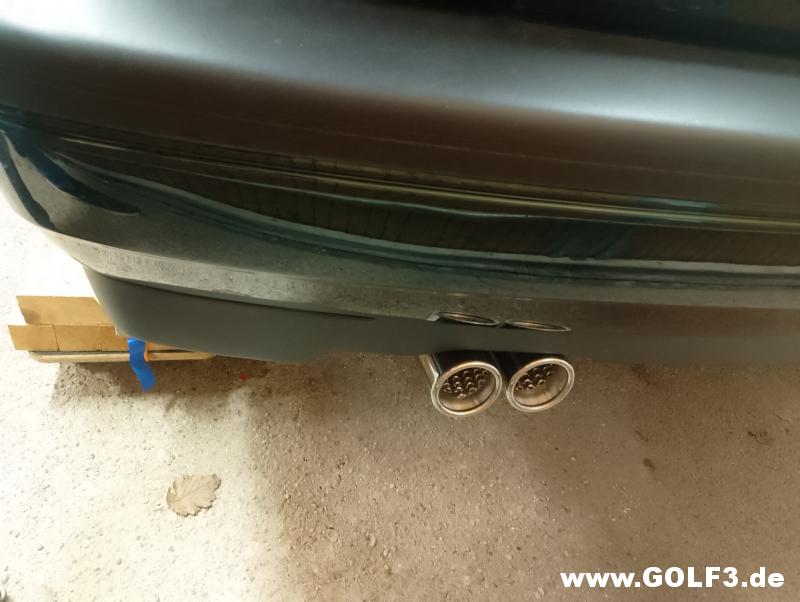

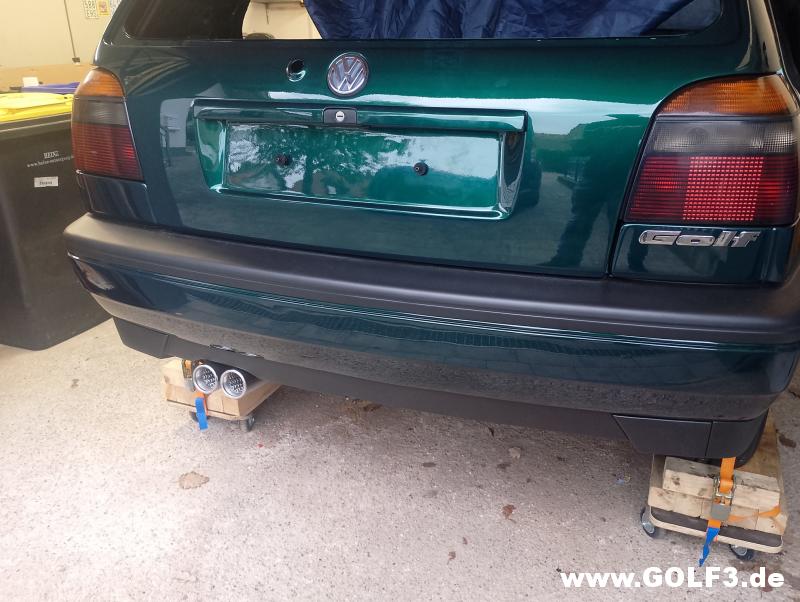

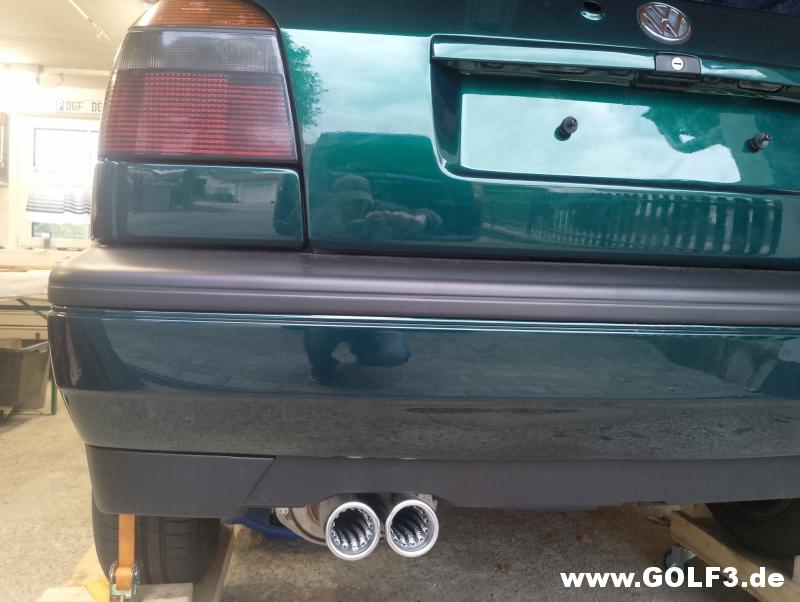

Komplette Abgasanlage mit MSD, ESD und Zubehör.

Matthias1987 · 16.05.2026, 05:40

03.05.2026

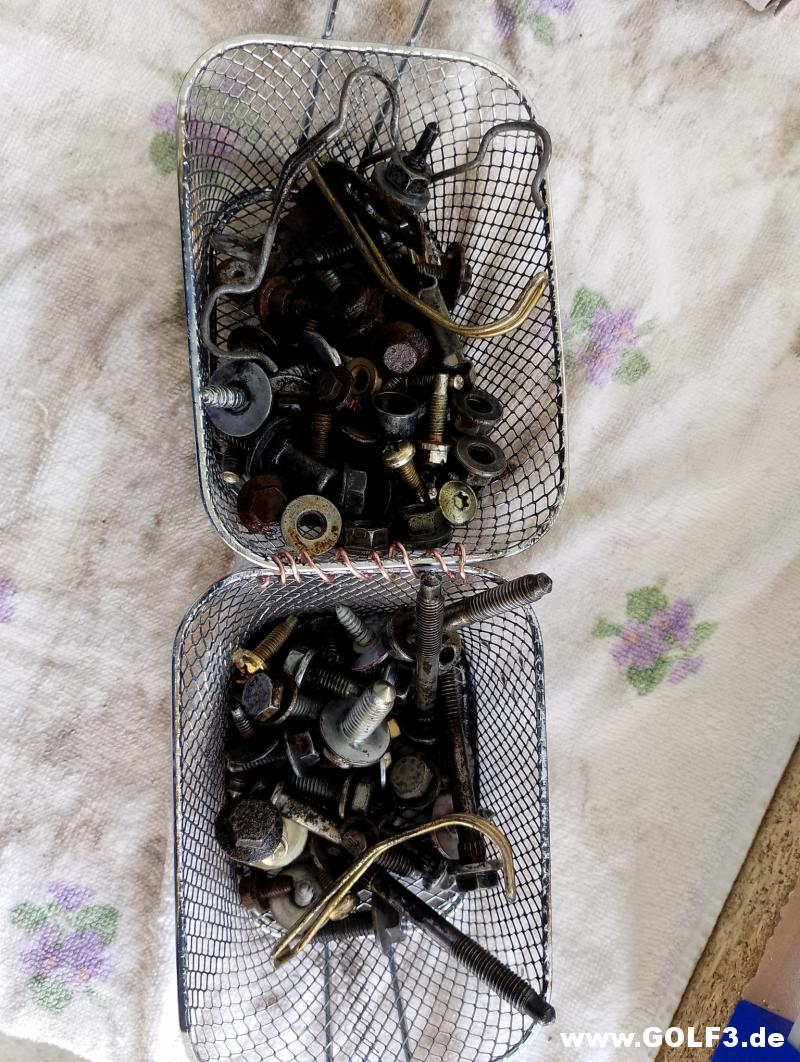

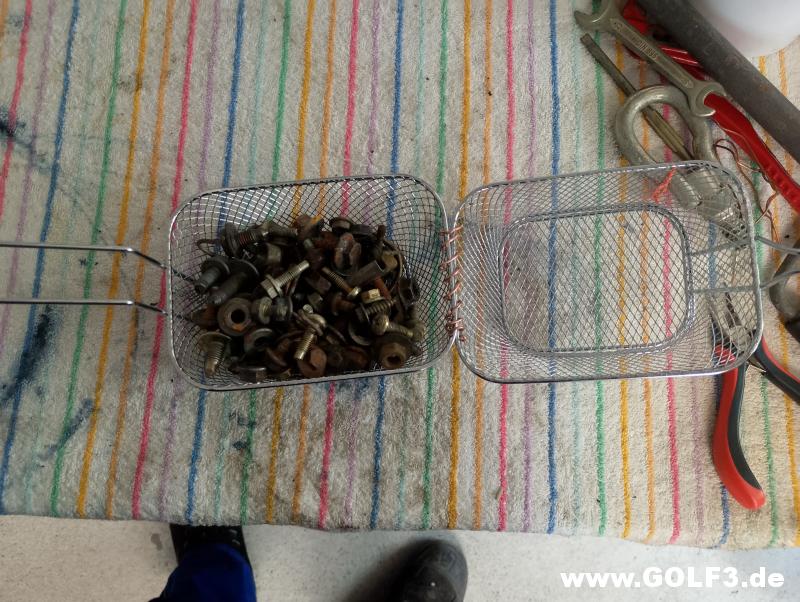

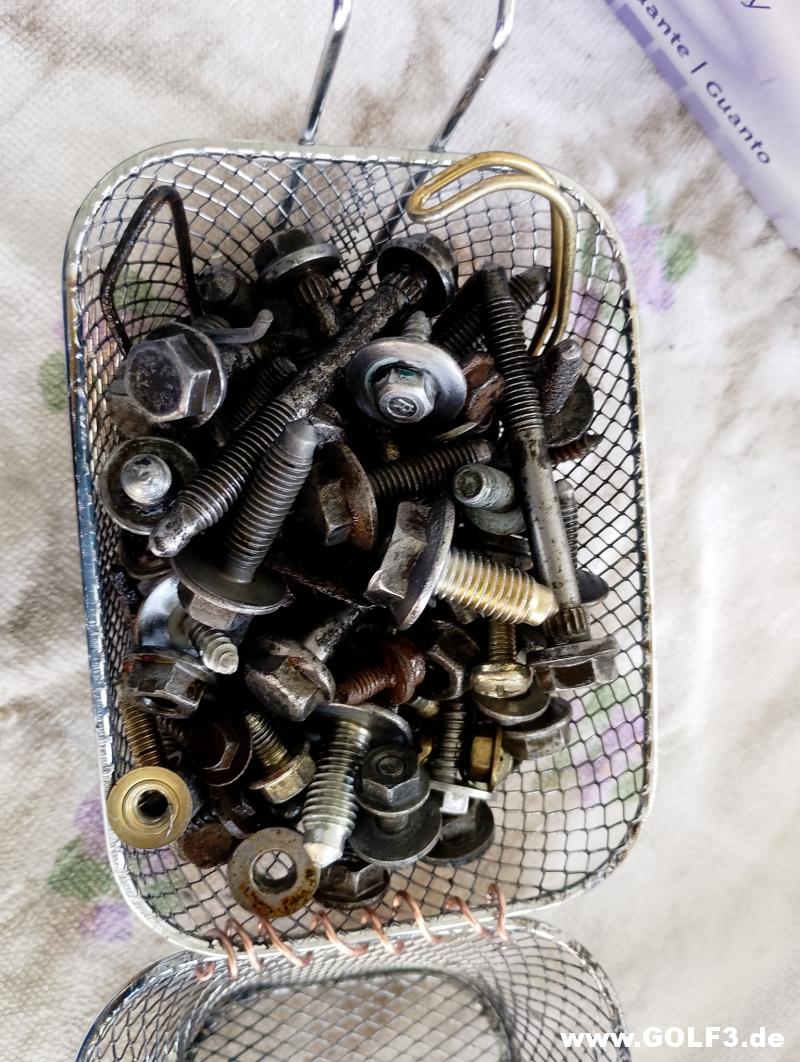

Nächster Versuch, hab beim Tedi Körbchen gefunden, um mehrere Schrauben tauchen zu können.

Mit nem Draht zusammengebunden, kann ich sie verschließen.

Wichtig war mir dabei dass die Körbchen nicht aus Edelstahl oder anderen Legierungen sind.
Diese sind einfach nur Verzinkt und deswegen auch nur 1,50€ das Stück.

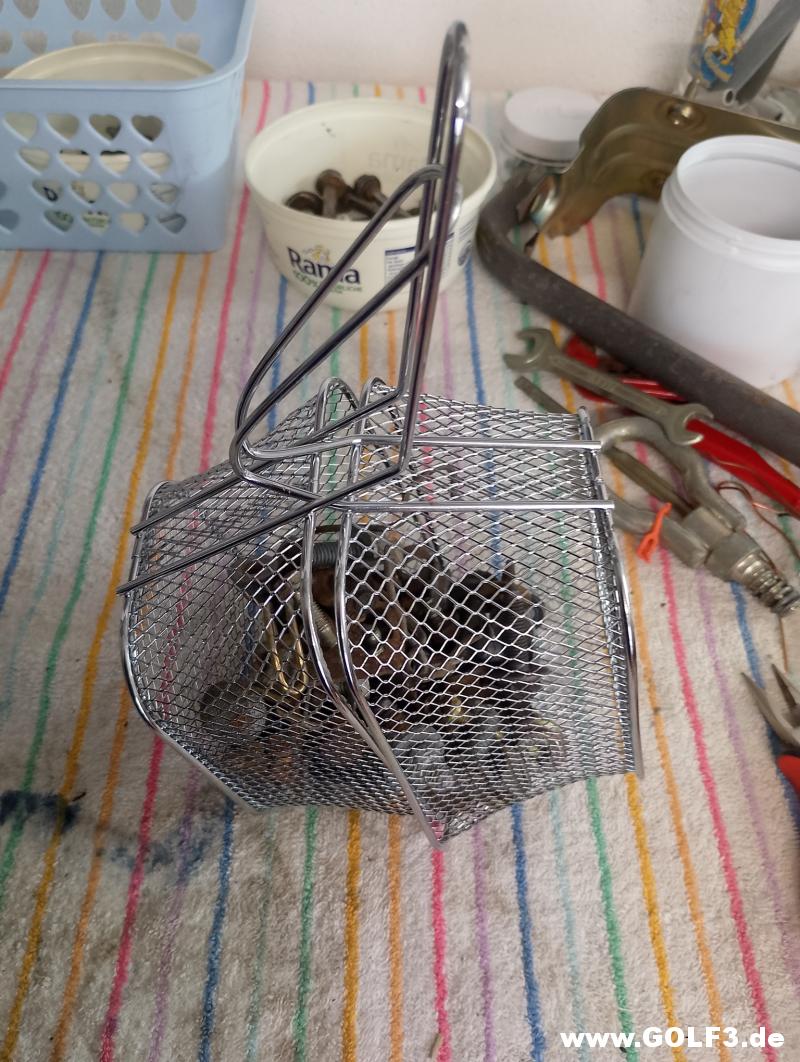

Im geschlossenen Zustand.

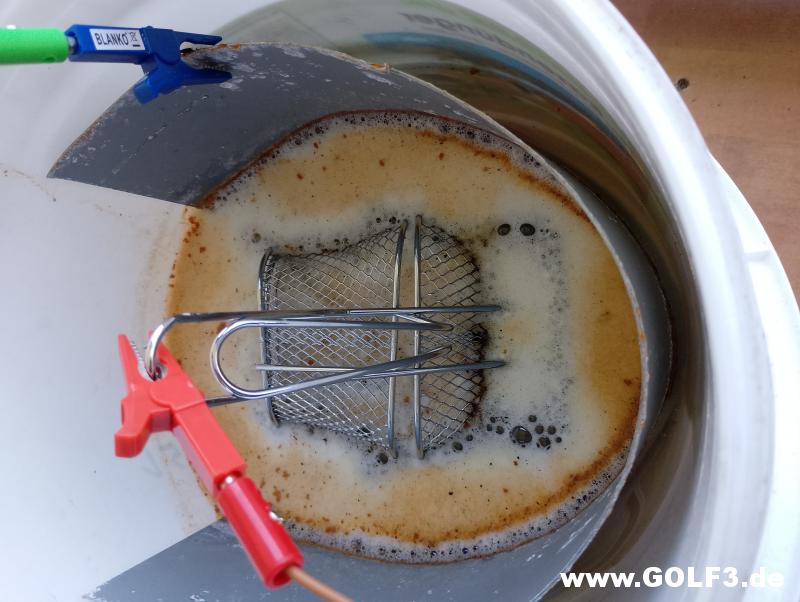

Der Korb passt perfekt in den Eimer, ohne aufhängen zu mussen, steht er von selbst.

Nach kurzer Zeit sieht man auch schon die Verfärbungen.

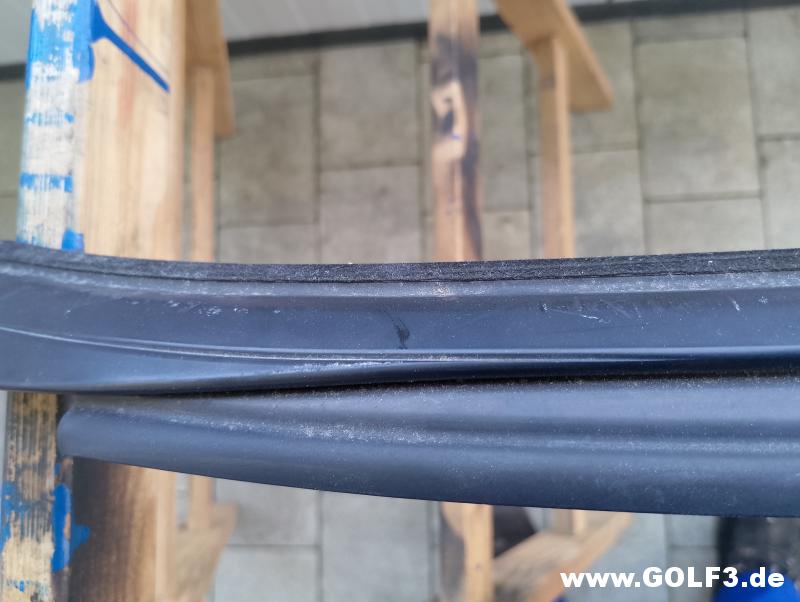

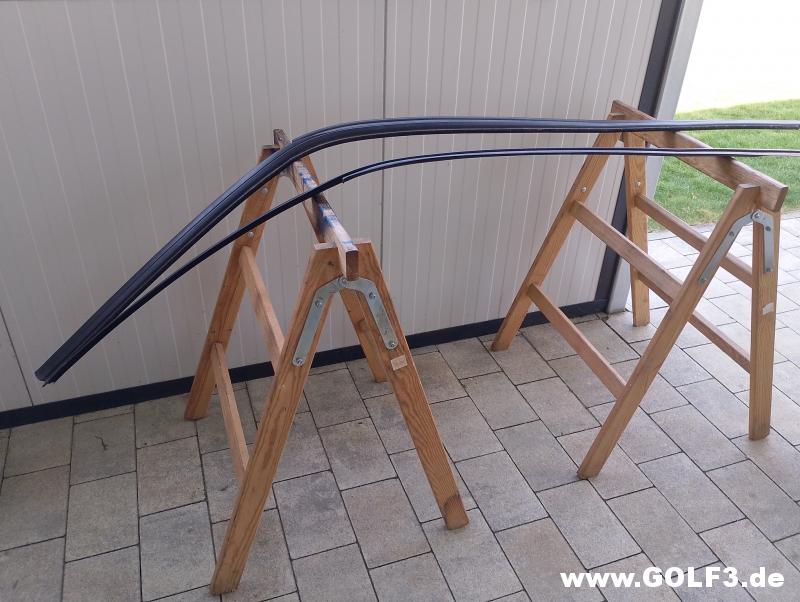

Zwischenzeitlich hab ich die Dachleiste begonnen zu reinigen.

Ist auf jeden Fall nötig.

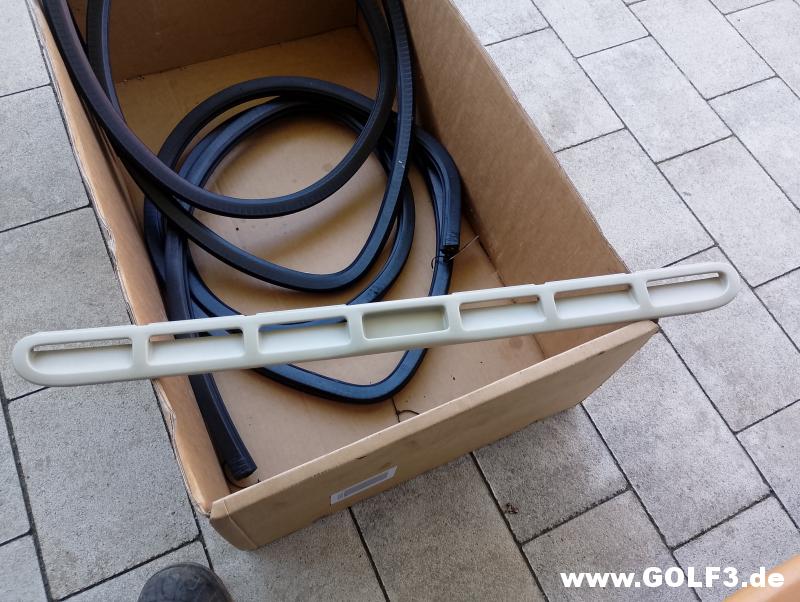

Auch die anderen Gummidichtungen hatten es nötig.

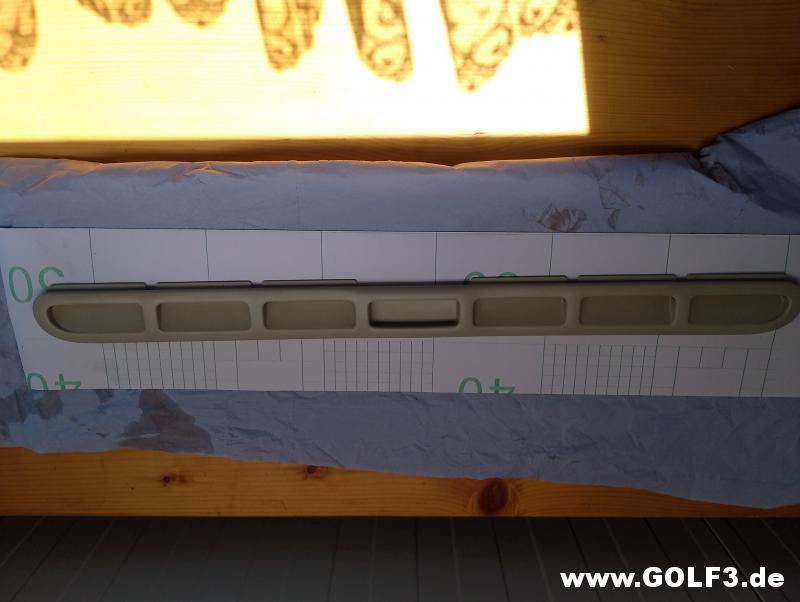

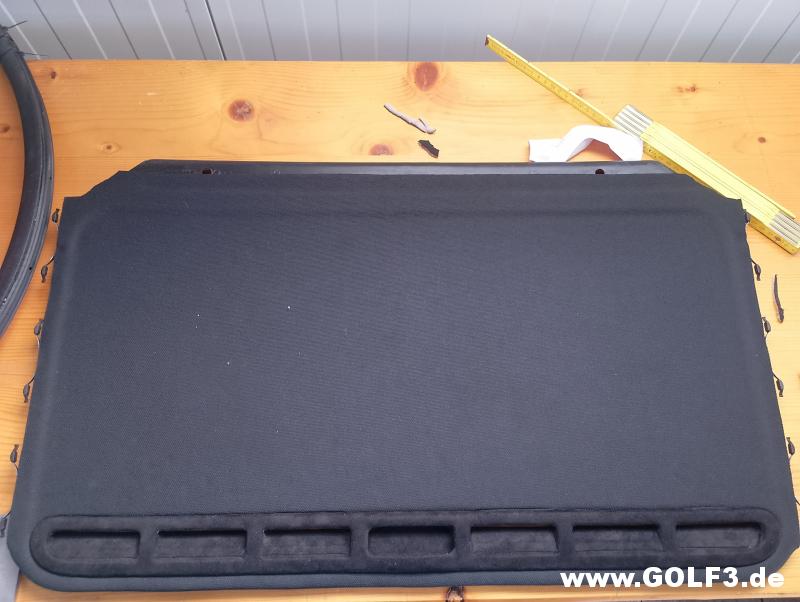

Als nächstes kommt die Blende vom Schiebedach.

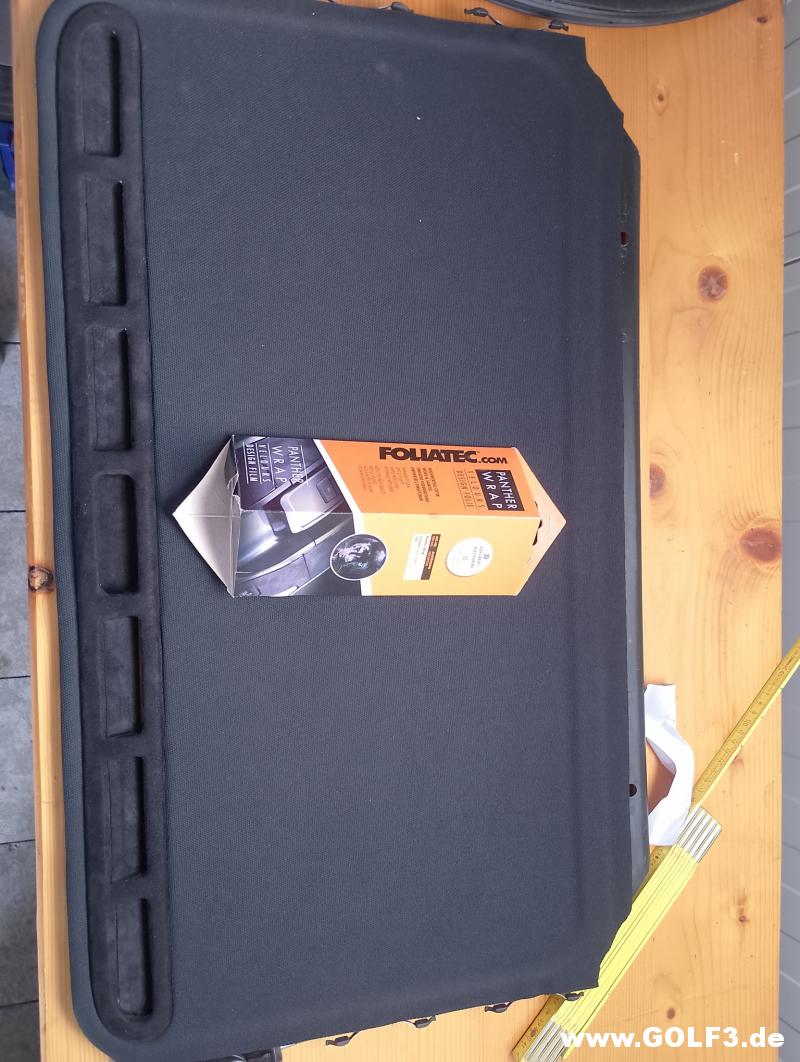

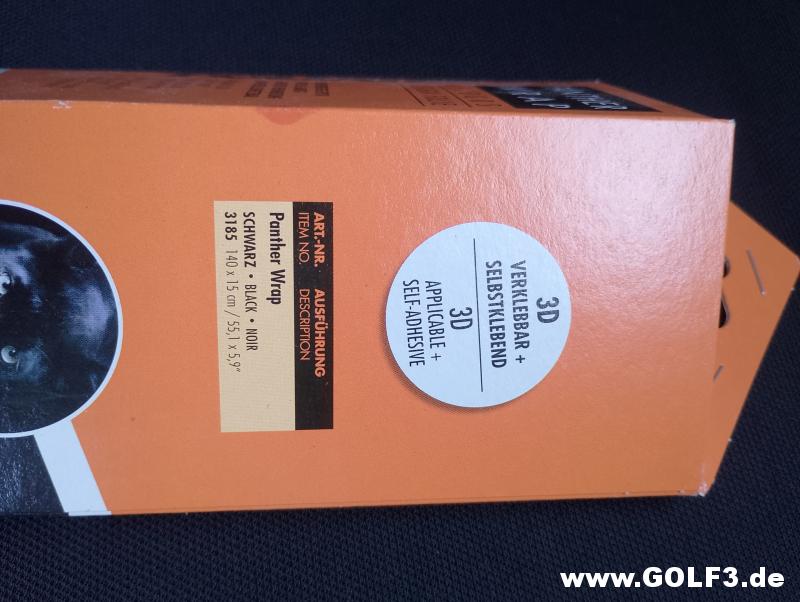

Für die Blende probier ich mal die Folie von Foliatec, die ich zum Testen mal bestellt hatte.

Ist eine selbstklebende Folie.

Und jetzt kommt der interessante Teil.

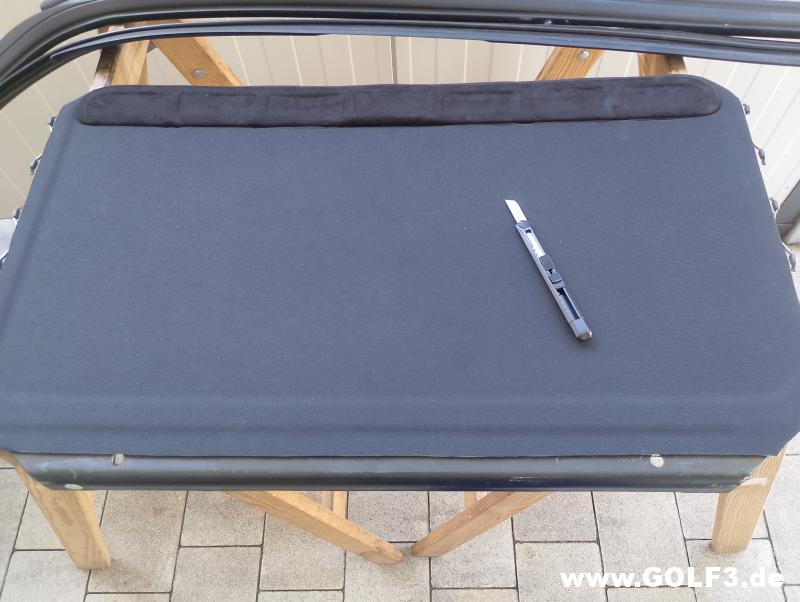

Auf der Rückseite fast alles wieder weggeschnitten, um die zwei Blenden ineinander schieben zu können.

Leider zu knapp zugeschnitten, muss mir was einfallen lassen.

Hab dann noch kleine Streifen zugeschnitten und die in den Sicken überklebt.

Zwischenzeitlich hatte ich schon alles montiert und dann festgestellt das ich die Kappe vergessen hatte.

Nicht ganz perfekt und fast 3 Stunden Arbeit, das nächste mal werde ich doch Lackieren.

Nach ca. 4 Stunden hab ich die Schrauben aus dem Entrostungsbad genommen.

Sehen teils schon besser aus aber manche werde ich mechanisch entrosten müssen, bzw. zuerst Mechanisch und dann Chemisch.

Bis zum nächsten Prozess werde ich sie in Öl lagern, damit sie nicht wieder rosten.

Matthias1987 · 16.05.2026, 05:41

06.05.2026

Bevor ich die Schläuche für's Schiebedach montiere, nochmals Bilder gemacht welcher wo verbaut waren.

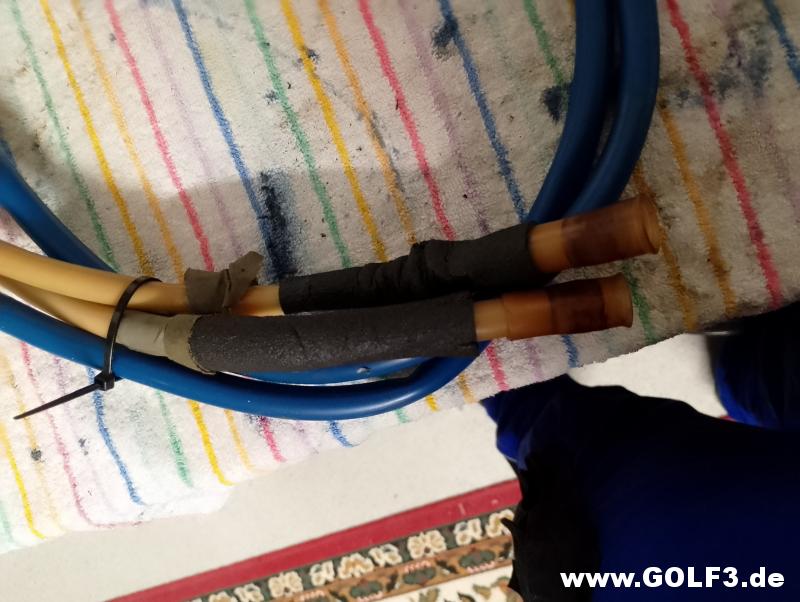

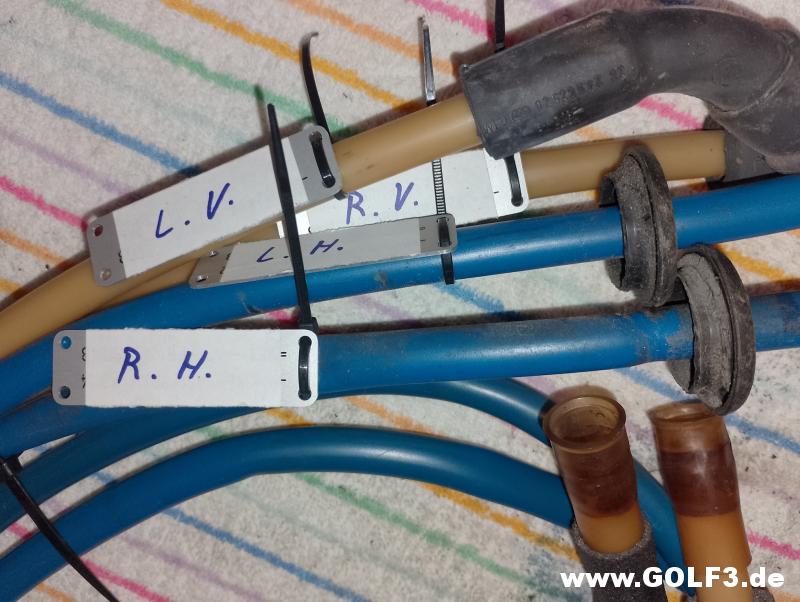

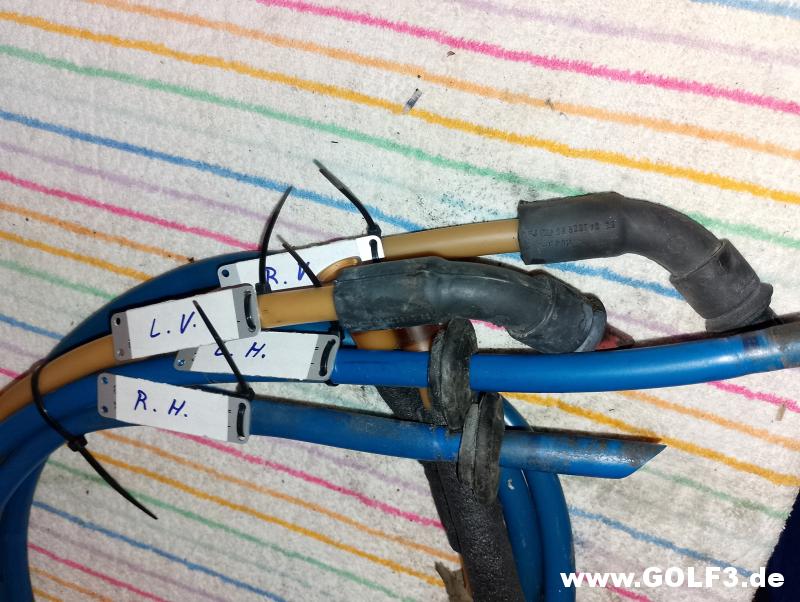

Noch ein Foto von den Gummischläuchen.
Dies ist die Ablaufseite.

Und den Kantenschutz.

Anschlussseite am Schiebedach vorne im Holm.

Einmal alles runter und dann nochmals durchgespült und gereinigt.

Matthias1987 · 16.05.2026, 05:56

07.05.2026

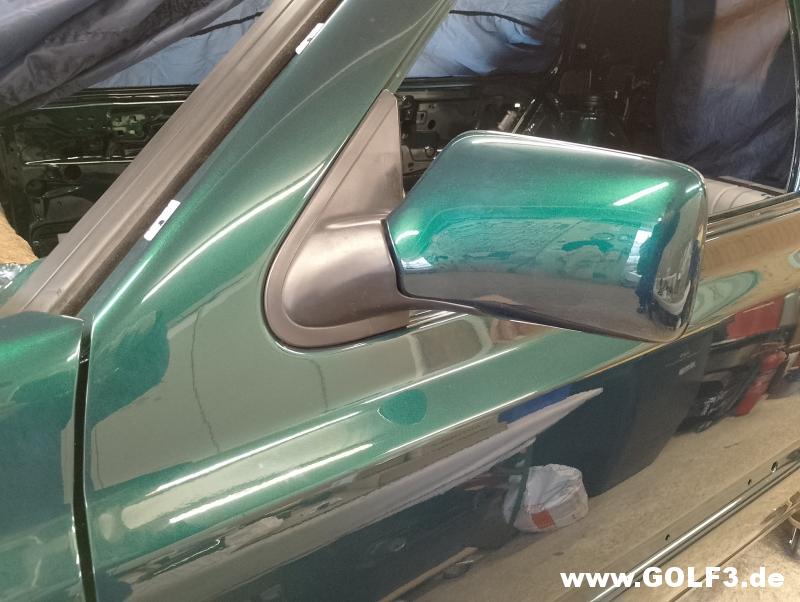

Aussenspiegel mit Kappe links montiert.

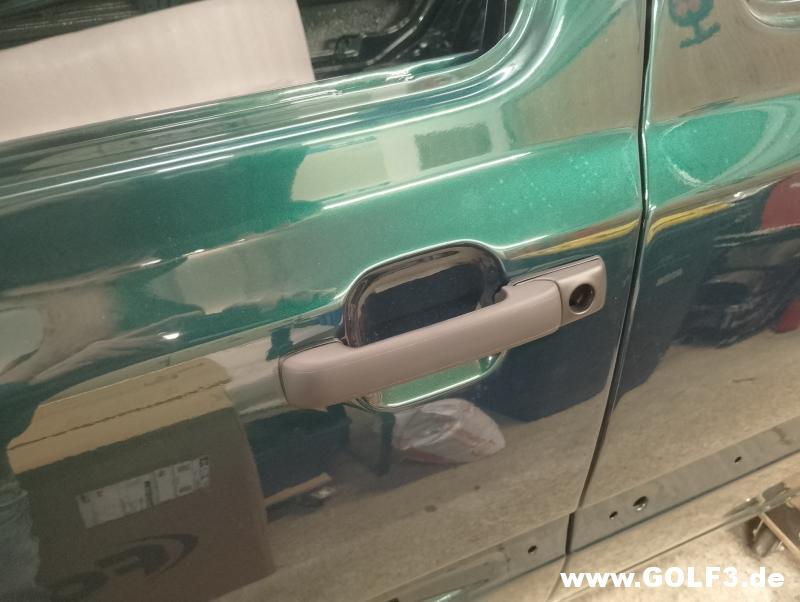

Die Türgriffe hinten wurden von AutoDoc geliefert.
Leider sind diese dunkler wie die vorderen von VW Classic.

Aber bei VW Classic gab es diese nicht mehr.

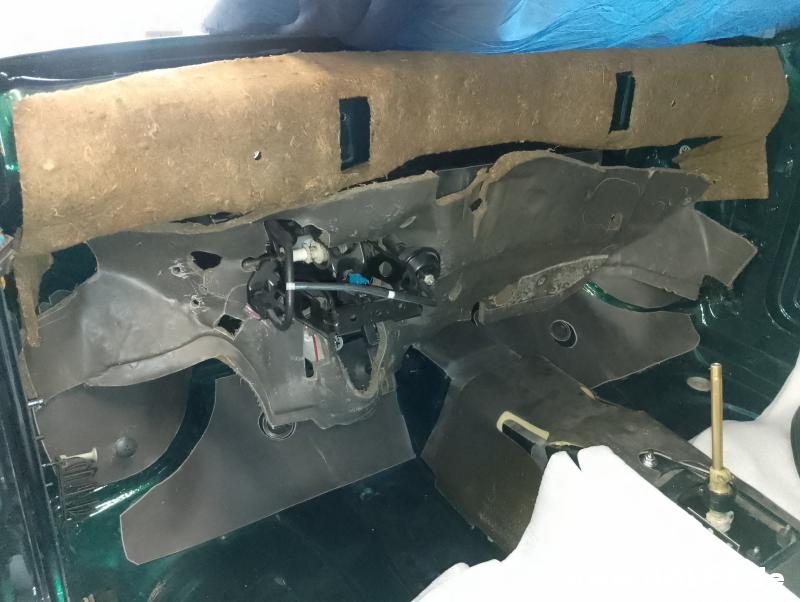

Dämmmung für das Armatruenbrett und die Spritzwand reingelegt.

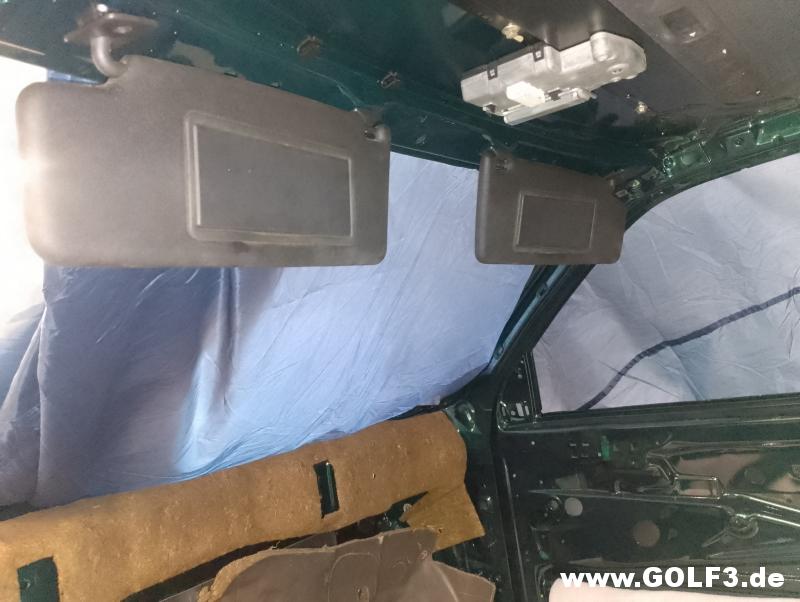

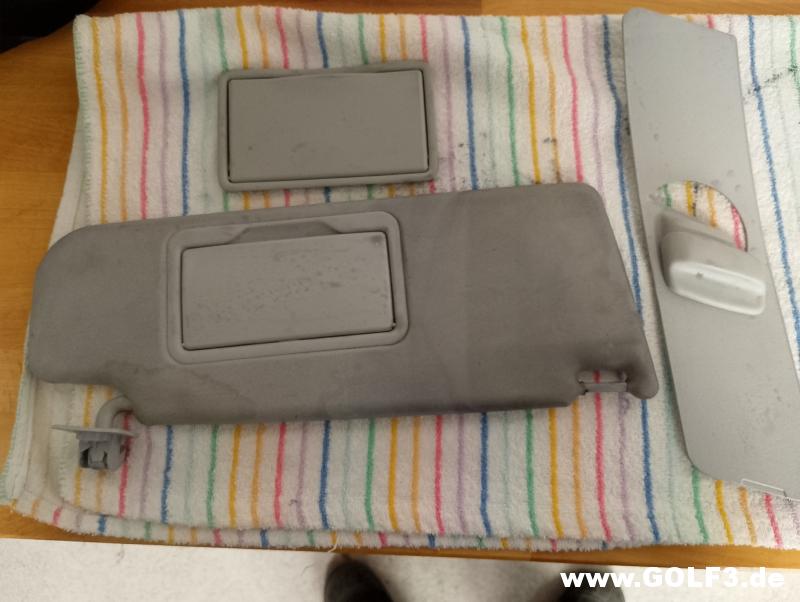

Sonnenblenden in Schwarz schon mal montiert, wenn ich den Himmel reinbau zum Testen.
Bin mir noch nicht sicher welche Kombinationen ich Farblich mache.

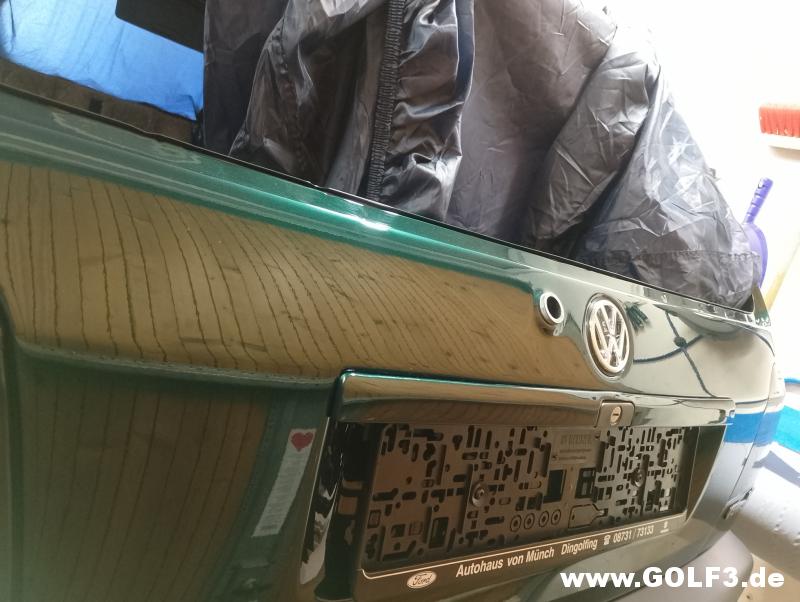

Kennzeichenhalter zum Ausmessen für die Dämmmatte montiert.

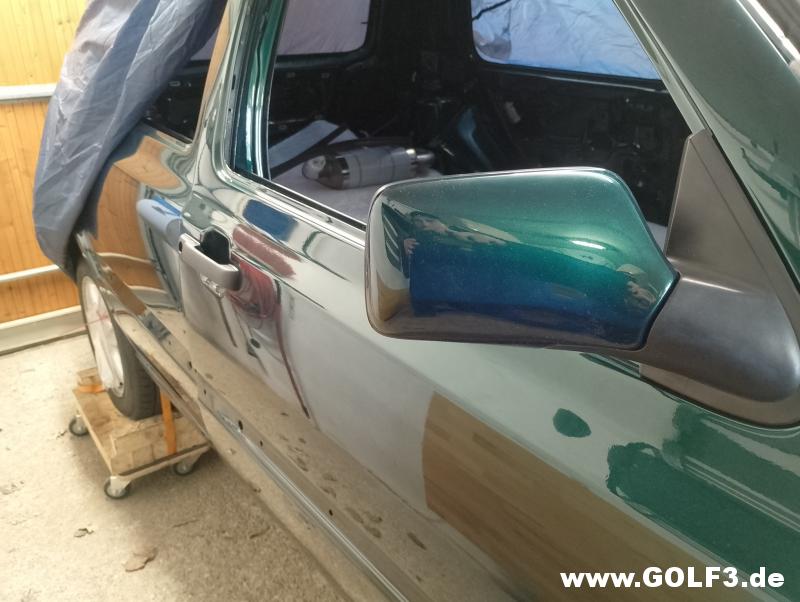

Rechte Aussenspiegel.

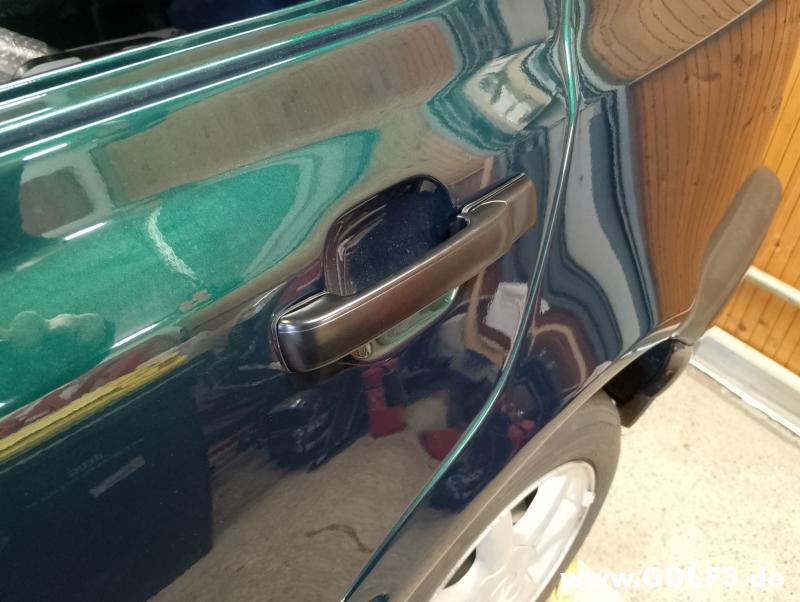

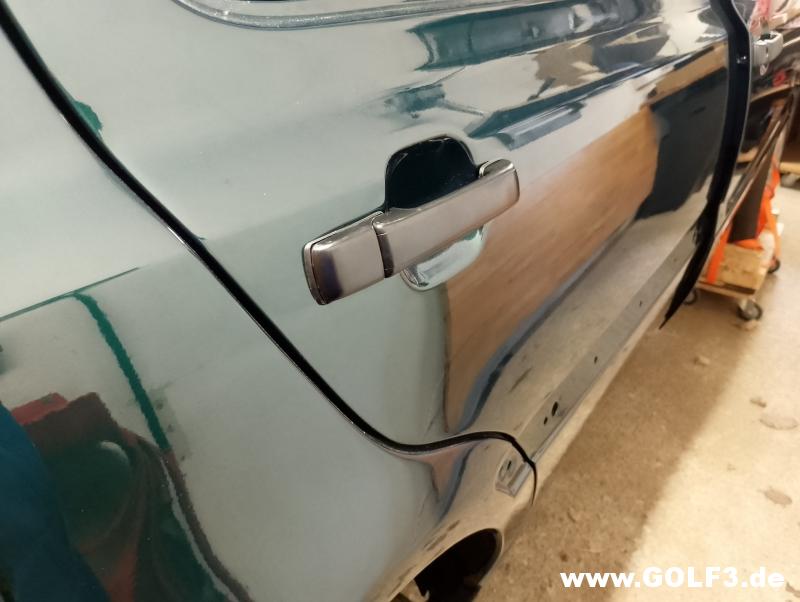

Und rechte Türgriff hinten.

Bei den Farbunterschieden von den Türgriffen bin ich mir noch nicht sicher was ich mache.
Entweder Lackieren oder die alten mit den neuen vergleichen welche am besten zusammenpassen.

Zum Lackieren hätte ich auch noch die Zierleisten und den Spoiler aber bin mir nicht sicher wie gut der Lack an den Griffen hält.

DaTheo · 16.05.2026, 13:59

was man theoretisch machen könnte wäre noch Griffe zu nehmen vom Polo Classic. Die gab es original lackiert. Sind aber etwas runder im Design. Meiner Meinung nach passen die aber optisch sogar besser zum Golf3. Damals konnte man die noch grundiert kaufen. Weiß aber nicht wie das mittlerweile ist.

Matthias1987 · 17.05.2026, 08:45

Zitat:

Zitat von DaTheo

was man theoretisch machen könnte wäre noch Griffe zu nehmen vom Polo Classic. Die gab es original lackiert. Sind aber etwas runder im Design. Meiner Meinung nach passen die aber optisch sogar besser zum Golf3. Damals konnte man die noch grundiert kaufen. Weiß aber nicht wie das mittlerweile ist.

Danke für den Tipp.

Konnte aber nur

6K0 837 207 https://www.volkswagen-classic-parts...7&episType=172
für vorne Caddy/Polo in schwarz und

6K4 839 205 C 3FZ https://www.volkswagen-classic-parts...5&episType=236
hinten in satinschwarz finden.

Leider wieder zwei Varianten.

Oder ist schwarz und satinschwarz das gleiche?

DaTheo · 17.05.2026, 22:36

wissen tue ich es nicht genau. Ich weiß nur, dass die Polo Classic (Polo Limosine) die einzigen Griffe waren, die es grundiert/lackiert gab für die Golf3/Polo Plattform. Kam mir nur in den Sinn, weil du einmal kurz übers lackieren geschrieben hast.
Ich konnte die damals (2010) beim Freundlichen direkt kaufen, aber das ist leider auch schon ein paar Tage her.
Soweit ich mich erinnere musste man bei den Pologriffen aber den Metallhebel im Schloss (da wo der Griff einhakt beim Ziehen am Griff) etwas nach außen biegen, dass der Griff perfekt öffnet

Hier mal ein Beispiel von Ebay.
EBAYLINK

Ähnliche Themen
Thema	Autor	Forum	Antworten	Letzter Beitrag
3er mit 3er vergleichen	Toni30	Andere Marken	2	15.06.2014 19:25
Mein Golf3 Family Dragon Green	tuning3er	Showroom	62	13.01.2011 22:49
Dragon Green G3	carlos2000	Showroom	4	04.08.2009 19:50
3er colour concept von green dream	green_dream	Showroom	24	17.04.2007 21:23

Menu
