TUT. MFA Nachrüsten

ABSu.ABU Golf3 Besitzer · 23.06.2013, 18:33

So meine Anleitung gilt für folgende Motorcodes:
ABU, AEA, AEE, ABD, ANX, AAM, ABS, ADZ, ANN, ANP

Bauteile:
Tacho mit MFA und mit geringsten Weckstrecken unterschied Siehe CK222:http://www.ck222.de/
MFA Lenkstockhebel (Schalter)
Tachokabelbaum
Lenkstockkabelbaum für MFA
Außentemperatursensor
Öltemperatursensor
Kabel mit Pins und Stecker Gehäuse

Erst einmal Kabelbäume und Tacho verbauen.

Verbrauchssignal:
Am Kabelbaum des Motorsteuergeräts Pin 27 ein Kabel zur Zentralelektrik verlegen und mit einen passenden Stecker mit dem Tachokabelbaum verbinden.

Außentemperatursensor:

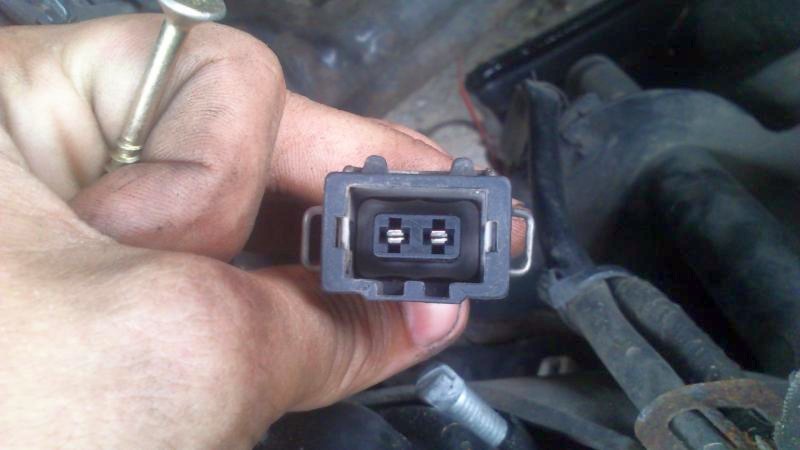

Außentemperatursensorstecker ist Zwei Polig.

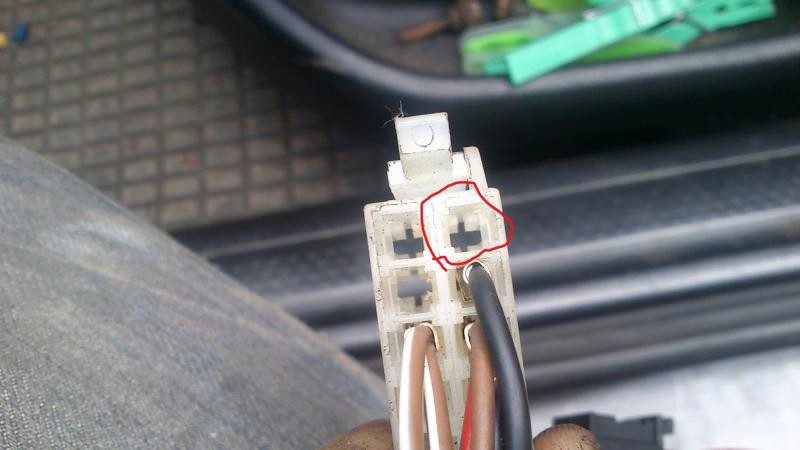

Masse (PIN: 1 Stecker) kommt in die Zentralelektrik auf den Stecker G1 auf der abgebildeten Position:

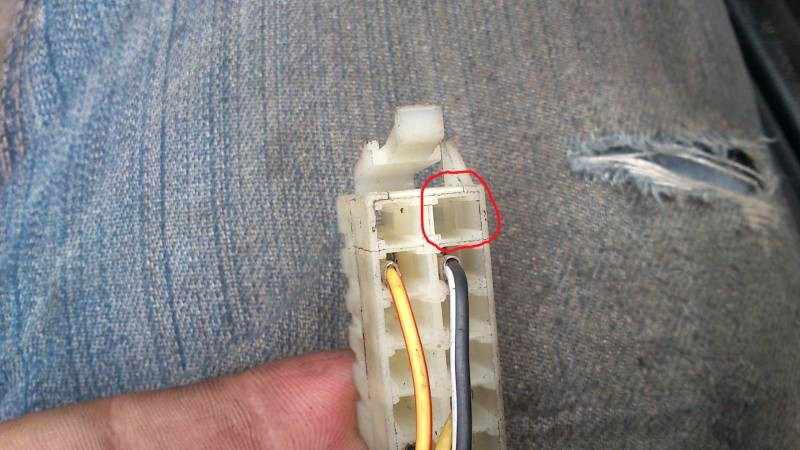

Signal (PIN: 2 Stecker) des Sensors kommt in die Zentralelektrik auf G2 auf der Abgebildeten Position:

Öltemperatursensor:

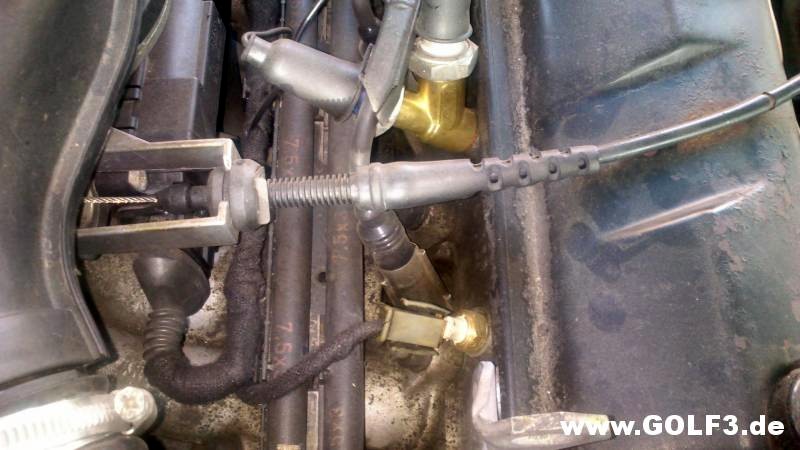

Kabel wird auf den Motorkabelbaum auf Pin 7 eingepint und Zum Sensor verlegt.

(wo und wie ihr den Sensor platziert weiß ich bei den anderen Motoren nicht müsst nach sehen wie und wo hin)
Vom Motor Kabelbaum Pin 7 geht es in die Zentralelektrik auf G2 auf die Abgebildete Position:

Bei ABU und ABD Motoren hab ich es so gelöst:

Wird dann noch vervollständigt!
