Tachobleuchtung - Seite 2

New Orleans · 16.06.2010, 09:59

Hallo,

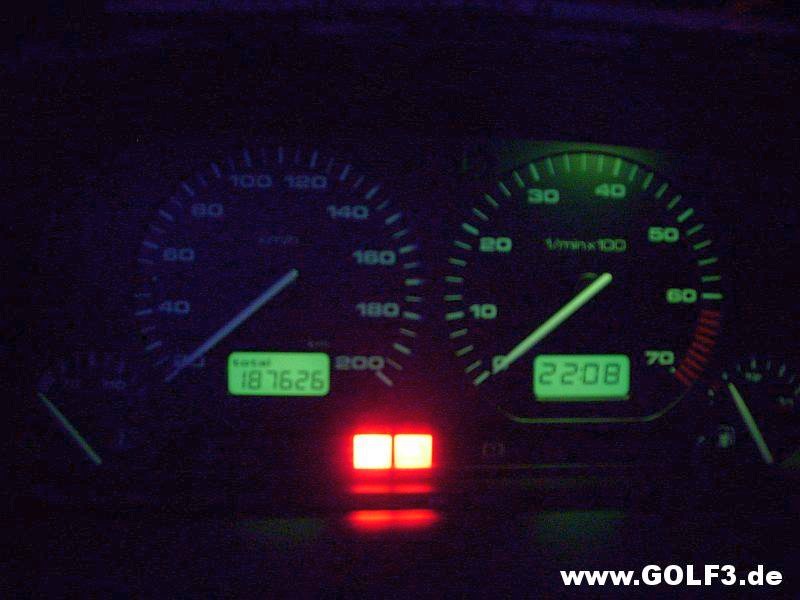

ich habe gestern beide Birnen getauscht, jedoch sieht es immer noch so aus:

Das ist doch nicht normal, oder?

Was kann ich noch machen

?

Gruß

Rene

Bluedragon777 · 16.06.2010, 10:36

Du musst Tanken

Nein Spaß.Ich hatte das selbe problem bei meinem alten tacho.Habe dann mal den leiter oben mit Aceton sauber gemacht und da ging es wieder.Warum wieso weshalb weiß ich nicht.Kann mir da auch nichts drunter vorstellen was das mit dreck zu tun gehabt haben soll aber es ging jedenfalls wieder.Kannst du ja auch mal ausprobieren.

New Orleans · 16.06.2010, 11:34

Hallo,

Zitat:

Zitat von Bluedragon777

Du musst Tanken

Nein Spaß.Ich hatte das selbe problem bei meinem alten tacho.Habe dann mal den leiter oben mit Aceton sauber gemacht und da ging es wieder.Warum wieso weshalb weiß ich nicht.Kann mir da auch nichts drunter vorstellen was das mit dreck zu tun gehabt haben soll aber es ging jedenfalls wieder.Kannst du ja auch mal ausprobieren.

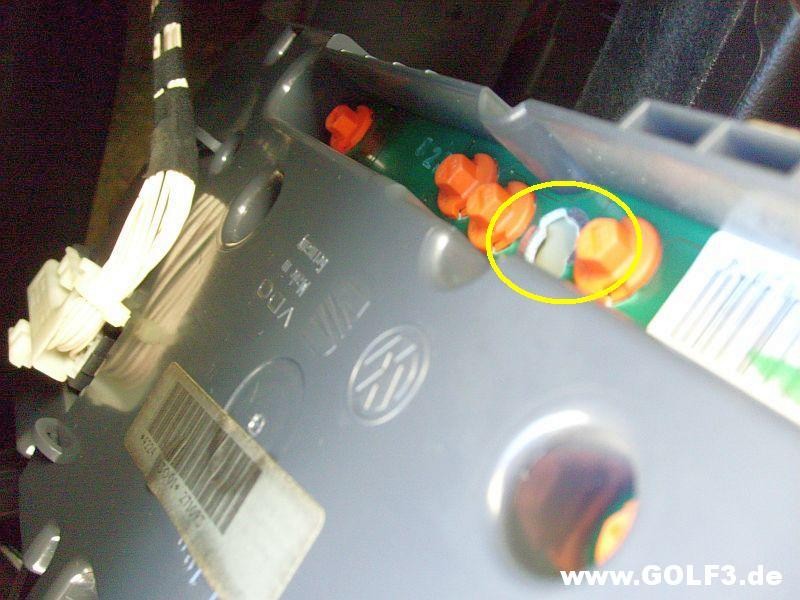

Ok, das könnte ich noch testen. Kann es auch daran liegen, dass hinten auf der Rückseite keine Birne verbaut ist? Habe mal ein Foto gemacht und die Stelle gelb eingekreist:

Gruß

Rene

Bluedragon777 · 16.06.2010, 11:36

ich glaub nicht das es daran liegt.Bin mir nicht sicher ob bei meinem eine drin war.Kann das auch leider nicht mehr nachgucken da ich auf Golf 4 Cabrio tacho umgebaut habe.Ich denke aber irgendein anderer wird dir da sicherlich noch weiterhelfen können.

New Orleans · 16.06.2010, 11:41

Hallo,

Zitat:

Zitat von Bluedragon777

Ich denke aber irgendein anderer wird dir da sicherlich noch weiterhelfen können.

Ja, das wäre super

.

Gruß

Rene

Teletubby · 16.06.2010, 13:58

Hallo New Orleans,

auf Deinem Foto (Beitrag Nr. 21) sieht es für mich so aus, als würde es auf der Tachoseite bläulich leuchten. Kann es sein, dass jemand dort einen zusätzlichen Farbfilter eingebaut hat?

Falls nicht und wenn es sicher ist, dass beide Birnen ganz sind, wird Dir wohl nichts anderes über bleiben als das Kombiinstrument zu öffnen, um innen nach dem Rechten zu sehen. Oder kannst Du von außen irgenwie erkennen, ob beide Birnen brennen?

Freundliche Grüße
Teletubby

Edit: Bist Du sicher, dass Du dir richtigen Birnen erneuert hast? Die für die Beleuchtung sitzen im Normafall oben im Kombiinstrument.

New Orleans · 16.06.2010, 14:53

Hallo Teletubby,

Zitat:

Zitat von Teletubby

auf Deinem Foto (Beitrag Nr. 21) sieht es für mich so aus, als würde es auf der Tachoseite bläulich leuchten. Kann es sein, dass jemand dort einen zusätzlichen Farbfilter eingebaut hat?

Nein, das täuscht. Ist vielleicht durch die Kamera verfälscht...

Zitat:

Zitat von Teletubby

Edit: Bist Du sicher, dass Du dir richtigen Birnen erneuert hast? Die für die Beleuchtung sitzen im Normafall oben im Kombiinstrument.

Ja, bin mir sicher. Das letzte Bild, welches ich gepostet habe, zeigt die Rückseite des Tachos. Hier war mir - wie bereits geschrieben - aufgefallen, dass eine Birne fehlt? Oder ist das normal so?

Gruß

Rene

golf3variant1488 · 16.06.2010, 15:43

Das solte so normal sein das da eine fehlt, der fehler kann da eine der birnen für die hauptbeleuchtung geht auch nur an den leiterbahnen zu finden sein doer die neue birne hatte eienn defekt.
wenn du led´s eingebaut haben solltest könnte es noch an der stromflussrichtung liegen (dann led drehen) ansonsten würde ich nochmal die leiterbahn reinigen oder einfach nen umbau am tacho machen das er komplett mit led´s beleuchtet wird.

New Orleans · 16.06.2010, 16:08

Hallo,

Zitat:

Zitat von golf3variant1488

Das solte so normal sein das da eine fehlt, der fehler kann da eine der birnen für die hauptbeleuchtung geht auch nur an den leiterbahnen zu finden sein doer die neue birne hatte eienn defekt.
wenn du led´s eingebaut haben solltest könnte es noch an der stromflussrichtung liegen (dann led drehen) ansonsten würde ich nochmal die leiterbahn reinigen oder einfach nen umbau am tacho machen das er komplett mit led´s beleuchtet wird.

Die Leiterbahnen habe ich eben mal gereinigt. Werde heute Abend mal testen, ob es dann funktioniert und der Tacho gleichmäßig beleuchtet ist.

Wegen den LED´s: Kann ich da einfach mit + und - der LED an die beiden Leiterbahnen oder werden noch Wiederstände benötigt?

Gruß

Rene

STRo · 16.06.2010, 16:20

Ich hatte das selbe Problem, bei mir leuchtete die Tachoseite schwächer bis garnicht. Ich dachte auch die Birne wäre defekt. Beim öffnen ist mir aber aufgefallen das sie ganz war. Ich habe dann gleich auf LED beleuchtung umgebaut. Allerding habe ich gleiche mehrere Löcher geböhrt und die LEDs hineingeklebt. Du kannst die LEDs mit der Leiterschiene verbinden, jedoch benötigen die LEDs einen Wiederstand.

New Orleans · 16.06.2010, 16:27

Hallo,

Zitat:

Zitat von STRo

Ich hatte das selbe Problem, bei mir leuchtete die Tachoseite schwächer bis garnicht. Ich dachte auch die Birne wäre defekt. Beim öffnen ist mir aber aufgefallen das sie ganz war. Ich habe dann gleich auf LED beleuchtung umgebaut. Allerding habe ich gleiche mehrere Löcher geböhrt und die LEDs hineingeklebt. Du kannst die LEDs mit der Leiterschiene verbinden, jedoch benötigen die LEDs einen Wiederstand.

Habe in meiner Bastelkiste noch ein paar LED´s und Widerstände gefunden. Kann ich die verwenden?

Gruß

Rene

STRo · 16.06.2010, 18:01

3 mm LEDs sind schonmal gut.
Ich würde dir auch empfehlen mehrere einzusetzten und nicht nur 2 statt der Birnchen. Und je nach dem ob du es weiter grün haben willst kannst du auch die Grüne Folie, die vor den Birnchen sitzt, gegen Klarsichtfolie tauschen.

Die Widerstände weiß ich so nicht wie viel Widerstand die haben, musst du dich mal durch googlen welcher Farbcode was bedeutet. Ich meine ich habe 470 Ohm oder 510 Ohm irgentsowas in der richtung verbaut.

Heute Abend kann ich dir den Farbcode meiner Widerstände mitteilen und ein Foto von meinem Tacho machen.

Edit: Achja ich hatte zudem die LEDs oben abgeschliffen für einen breiteren Streuwinkel.

New Orleans · 16.06.2010, 18:04

Hallo,

Zitat:

Zitat von STRo

Heute Abend kann ich dir den Farbcode meiner Widerstände mitteilen und ein Foto von meinem Tacho machen.

Ja, das wäre super.

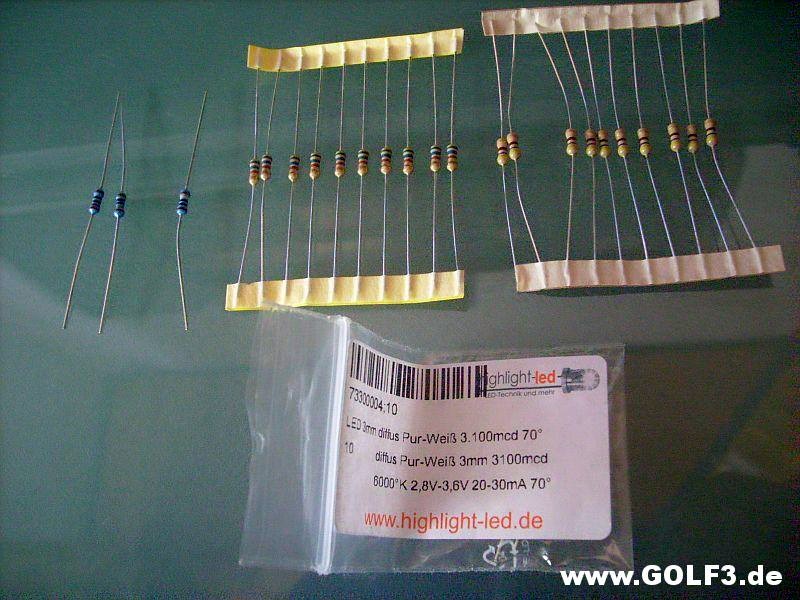

EDIT: Habe 470 Ohm und 560 Ohm Widerstände.

Gruß

Rene

Teletubby · 16.06.2010, 18:08

Hallo New Orleans,

wenn ich Deine Widerstände richtig sehe, hast Du:

1. 470 Ohm ganz rechts (Farbcode gelb - violett - braun - gold)

2. 560 Ohm in der Mitte (Farbcode grün - blau - braun - gold)

Der goldene Farbring steht für eine Toleranz von +/- 1%.

3. Ganz rechts: Kann ich nicht erkennen, scheinen aber Metallfilmwiderstände zu sein. Die unter 1. und 2. genannten sind Kohlschichtwiderstände.

Freundliche Grüße
Teletubby

New Orleans · 16.06.2010, 18:11

Hallo,

Zitat:

Zitat von Teletubby

wenn ich Deine Widerstände richtig sehe, hast Du:

1. 470 Ohm ganz rechts (Farbcode gelb - violett - braun - gold)

2. 560 Ohm in der Mitte (Farbcode grün - blau - braun - gold)

3. Ganz rechts: Kann ich nicht erkennen, scheinen aber Metallfilmwiderstände zu sein. Die unter 1. genannten sind Kohlschichtwiderstände.

Ja, vielen Dank habe auch gerade gegooglet und die Angaben gefunden

.

Gruß

Rene

Dr.NOS · 17.06.2010, 09:27

Hast du auch das Richtige Lampchen gekauft mit 2W? Sind also 2 Gleiche verbaut jetzt? Sieht irgendwie nach links 1W und rechts 2W aus.

New Orleans · 17.06.2010, 09:37

Hallo,

Zitat:

Zitat von Dr.NOS

Hast du auch das Richtige Lampchen gekauft mit 2W? Sind also 2 Gleiche verbaut jetzt? Sieht irgendwie nach links 1W und rechts 2W aus.

Ich denke mal ja. Nino ("GT-Fahrer") war ja so nett und hat mir ein paar Birnen für die Tachobeleuchtung geschickt.

Gruß

Rene

golf3variant1488 · 17.06.2010, 09:42

Also die wiederstände ganz rechts auf dem Bild sind die richtigen.
Wenn du fragen zum einbau hast kannst du dich gern nochmal per pn an mich wenden.
Auch die Seite ck222.de wird dir sicherlich weiter helfen beim led einbau

VariantSmof · 17.06.2010, 15:07

Zitat:

Zitat von golf3variant1488

Also die wiederstände ganz rechts auf dem Bild sind die richtigen.
Wenn du fragen zum einbau hast kannst du dich gern nochmal per pn an mich wenden.
Auch die Seite ck222.de wird dir sicherlich weiter helfen beim led einbau

Ich hab meinen Tacho (Hersteller: Tachometer) nach der anleitung von CK222 gebaut.. und es ist wirklich super geworden!!!

(Fotos sind bei mir in der Galerie)

Ich kann es dir auch nur empfehlen!! Es macht immer wieder Spaß mit dem Auto Nachts zu fahren!

New Orleans · 17.06.2010, 15:43

Hallo,

Zitat:

Zitat von VariantSmof

Ich hab meinen Tacho (Hersteller: Tachometer) nach der anleitung von CK222 gebaut.. und es ist wirklich super geworden!!!

(Fotos sind bei mir in der Galerie)

Ich kann es dir auch nur empfehlen!! Es macht immer wieder Spaß mit dem Auto Nachts zu fahren!

Ja, sieht gut aus. Weißt du zufällig, wie viele LED´s du für den Tacho verbaut hast?

Gruß

Rene
