[Oliver92]

Grüßt euch.

Zu aller erst will ich sagen, dass ich weiß dass es genug Threads dazu gibt
Habe mich aber durch alle geeigneten Threads durchgelesen, und das nicht nur in diesem einen Forum. Google hab ich auch bereits genutzt, und selbst ausprobiert habe ich auch alles. Achja, die mitgelieferte Anelitung hab ich auch bereits 5 mal durchgelesen. Aber irgendwo sind auch meine Grenzen
Von Car-Hifi hab ich echt null Ahnung.

Zum Equipment:
Türlautsprecher: Magnat Dark Power 216 Kompo System
Radio: Pioneer DEH-4200SD
Endstufe: Magnat The Rock 400
Subwoofer: Magnat Transforce 1200

Nun zum eigentlichen Thema:
Ich hab grade versucht das Kompo-System von Magnat in meine Türen zu verbauen. Bin aber kläglich gescheitert. Das Problem ist erstmal:
Ich bau die Lautsprecherabdeckung ab, und es sind nichtmal Lautsprecher drin gewesen. Die Kabel liegen aber bereits. Links, als auch rechts.
Jetzt steht in der Anleitung des Kompo-Systems, dass es sinnvoll wäre die Lautsprecher an die Endstufe anzuschließen. Wie funktioniert das?
Kann ich einfach die Lautsprecher an die bereits vorhandenen Kabel anschließen? Wenn ja, wieso kommt dann kein Ton dabei raus? Habs nämlich bereits ausprobiert. Falls nicht, wie dann? Hab da noch so komische Teile mit bei, wo "IN" und "OUT" dran steht.
Wofür sollen die bitte sein?
Ausserdem sind ja im Kompo-System noch zwei Hochtöner dabei. Aber ich hab im A-Brett bereits zwei Hochtöner von Alpine, wohin also mit denen?

Wäre um Hilfe sehr dankbar..

Lieben Gruß

[DüSe]

Also zu den Dingern vo IN Out drauf steht, ich denke mal das sind die Frequenzweichen für die Hochtöner.

Auf keinen Fall OHNE! die Weichen anschließen, sonst sind die Hochtöner schnell kaputt.

Da wo in steht wird meist die Endstufe, bzw das Radio angeschlossen und da wo OUT sthet der Hochtöner.

Sollte aber auch alles in der Gebrauchsanleitung stehen.

Wo du die von Alpine lässt musst du selber wissen, ich würd die rausschmeißen.

Die Kabel von der Tür werden aller wahrscheinlichkeit hiter dem Türkontaktstecker enden und nicht bis zum Radio durch gehen. Daher würde ich dir raten, neue Kabel zu ziehen.

[Oliver92]

Und wie zieh ich neue Kabel? Wie bekomm ich die Kabel durch die Kabelmanschette? Will alles schön sauber verlegen wenns geht.. und wie schließ ich dann die Kabel ans Radio an? Die müssen ja denke ich in den Zentgralstecker, wo auch die Kabel von den Hochtönern im A-Brett bereits drin sind.. aber wo darein?

[WR1990]

Wieso schliest du sie nicht direkt an die Endstufe?

[Oliver92]

Wie soll das funktionieren?

[WR1990]

kabel von den Boxen zu Endstufe ziehen und anklemmen.....oder hat deine Endstufe nicht soviele anschlüsse ?oder watt

[Oliver92]

Ja das war mir klar, ich meinte es ehr so:
Die Lautsprecher müssen doch auch irgendwie das Signal vom Medium bekommen, sprich vom USB-Stick oder von der CD. Und das wird doch durchs Radio nur wiedergegeben. Ich frag mich dann wie die Lautsprecher was abspielen sollen wenn sie nur mit der Endstufe verbunden sind.

[Oliver92]

Ausserdem bin ich garnicht sicher ob ich genug Anschlüsse dafür übrig habe..
Ich hab 4 Anschlüsse unter der Bezeichnung "SPEAKER OUTPUT".
Zwei davon "Left" und zwei "Right".
Und ein linker und ein rechter sind ja bereits für die Basskiste belegt.
Das heißt ich hab noch einen rechten und einen linken frei.
Aber ich müsste ja theoretisch 4 frei haben wenn ich das Kompo-System daran koppeln will, oder?
Hab mal n paar Daten über die Endstufe reusgesucht, vielleicht sage euch das ja was:

Sehr geehrter MAGNAT - Kunde,
mit dem Besitz des Car HiFi Leistungsverstärkers THE ROCK 400 / THE ROCK 1000 können Sie Ihre
hohen Ansprüche an die Klangwiedergabe im Auto auf souveräne Weise erfüllen. Der THE ROCK 400 /
THE ROCK 1000 eröffnet neue Qualitäten der Car HiFi-Wiedergabe im Auto; sei es die
beeindruckende Leistungsreserve für Tiefbässe, der niedrige Klirrfaktor oder die neutrale Wiedergabe.
Der Verstärker zeichnet sich durch einen niedrigen Treiberstrom, schnelle Schaltfähigkeit und
ausgezeichnete Temperaturstabilität aus. Durch Zusammenschaltung von jeweils zwei
Verstärkerkanälen zu einem Verstärker im Brückenbetrieb kann eine verbesserte Dynamik in
Verbindung mit einer höheren Ausgangsleistung erreicht werden. Erleben Sie, wie dieses High TechGerät auf perfekte Weise großartiges Klangempfinden vermitteln kann. Dazu wünschen wir Ihnen viel
Vergnügen.
MAGNAT Audio-Produkte GmbH
Bitte lesen Sie die Einbauanleitung vollständig durch, bevor Sie den Verstärker einbauen und in
Betrieb nehmen.


1. TECHNISCHE DATEN THE ROCK 400
Stereo / Gebrückt
Max. Ausgangsleistung
(1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 130 W / 1 x 400 W an 4 Ohm
Nennausgangsleistung (DIN 45 342, B+=14,4V) 2 x 65 W / 1 x 200 W an 4 Ohm
Max. Ausgangsleistung
(1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 200 W an 2 Ohm
Nennausgangsleistung (DIN 45 342, B+=14,4V) 2 x 100 W an 2 Ohm
Lautsprecherimpedanz (Stereo) 2 - 8 Ohm
Frequenzgang 5 – 50 000 Hz (-3 dB)
Gesamtklirrfaktor (DIN 45 403) < 0,05 % (1 kHz)
Übersprechdämpfung (IEC 581 ) > 60 dB (1 kHz)
Geräuschspannungsabstand (IEC A) > 100 dB
Eingangsempfindlichkeit LOW LEVEL INPUT 250 mV - 4V
Eingangsimpedanz LOW LEVEL INPUT 20 kOhm
Tiefpassfilter 40 - 300 Hz, 12 dB pro Oktave
Hochpassfilter 40 - 300 Hz, 12 dB pro Oktave
Bass Boost 0...12 dB bei 45 Hz
Versorgung + 12V (9 - 15V), Minus an Masse
Sicherung 1 x 30 A
Abmessungen (B x H x T) 221 x 48 x 253 mm
Gewicht 2,35 kg

[Axlfoley2]

Zitat von DüSe

Wo du die von Alpine lässt musst du selber wissen, ich würd die rausschmeißen.

Alpine gegen Magnat austauschen.

Zitat von Oliver92

Ich frag mich dann wie die Lautsprecher was abspielen sollen wenn sie nur mit der Endstufe verbunden sind.

Natürlich muss auch die Endstufe mit dem Radio verbunden sein. Aber das ist sie ja anscheinend wenn der Sub darüber läuft.

[Oliver92]

Ich habe aber nur die Hochtöner von Alpine drin, die noch von meinem Vorbesitzer stammen.
Ich weiß nichtmal was das genau für welche sind. Und für ein Kompo-System von Alpine fehlte mir leider das Geld, von daher bin ich bei Magnat geblieben, da die Endstufe und der Subwoofer auch schon von Magnat sind.
Aber darum geht es hier ja auch nicht, oder?
Also kann mir jemand da jetzt konkrete Antworten geben? Habe ja erwähnt dass ich ein Car-Hifi-Nooby bin.. wie gehe ich am besten vor?
Irgendwie müssen ja auch die Frequenzweichen dazwischen, irgendwie muss ich die Kabel in die Türen bekommen, etc, etc..

[Golf-Deluxe]

Gug ob du einen Findest der Ahung hat und dir hilft. Es zu beschreiben bringt kaum was.

[Oliver92]

Was ist denn das bitte für eine Anwort? Völlig sinnlos, sorry.
Wofür gibt es denn dieses Forum, wenn beschreiben keinen Sinn macht?
Glaub mir, wenn ich jemanden an der Hand hätte der Ahnung hat, würde ich hier nicht fragen.
Ich bin selbst Kfz-Mechatroniker, von daher versteh ich solche Beschreibungen schon, keine Angst.

[spitfire78]

Wie weit bist du jetzt genau, woran haperts?

[Oliver92]

Naja um ehrlich zu sein hab ich bis jetzt nur die Türverkleidung links abgebaut, und festgestellt dass das vorgelegte Lautsprecherkabel von VW am Zentralstecker endet.
Es scheitert daran, dass ich erstens nicht weiss wie ich das Kabel da schön sauber nun durch den Stecker bekomme (möglichst ohne zu bohren), und zweitens wie ich die Lautsprecher angeschlossen bekomme.. will es gern haben wie es auch von Magnat vorgegeben ist, und die geben halt vor dass man sie mit der Endstufe koppelt. Aber wie bereits erwähnt, bin ich nichtmal sicher ob die da überhaupt noch dran passen. Bin halt wie gesagt was Car-Hifi angeht ein echter Nooby.

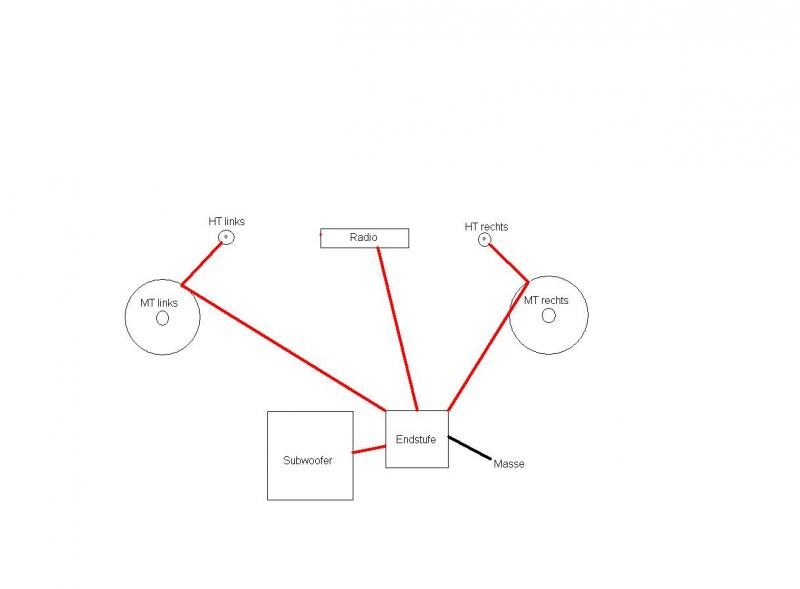

Hab mal ne Skizze gemacht, ist das Prinzip denn soweit schonmal richtig?
Falls ja, könnte ich ja theoretisch die Alpine Hochtöner im A-Brett sogar drin lassen oder? Die sind ja eh nur ans Radio angeschlossen..

[spitfire78]

Die Skizze sieht soweit OK aus.

Stromkabel hast du bereits von der Batterie bis in den Kofferraum gelegt?
Die Endstufe dann per Chinch an das Radio!
Die MT und HT klemmst du an eine FQ Weiche und diese dann an die Endstufe.

Wenn du die Kabel von den MT aus der Tür möglichst Orginal verlegen willst musst du dir die passenden Stecker von der A-Säule bis zum Radio oder bis zur FQ Weiche ziehen.
Die Stecker die in das Gehäuse an der A-Säule kommen bekommst du entweder bei VW oder auf dem Schrottplatz!

[Oliver92]

Gut, alles soweit verstanden.
Aber wie gesagt, bin mir nicht sicher ob ich die FQ Weichen überhaupt noch an die Endstufe bekomme.. hab an der Endstufe nur noch einen Steckplatz für links und einen für rechts übrig.. und ich brauch doch eigentlich zwei für links und zwei für rechts, oder? Wegen MT und HT auf jeder Seite. Oder können die beiden zusammen in einen Steckplatz?
Und wegen diesen Steckern, hast du da Bilder oder Teilenummern von eventuell?
Nicht dass ich dann bei VW stehe und ich in fragende Gesichter gucken muss, wie schon so oft.
Danke schonmal!

[spitfire78]

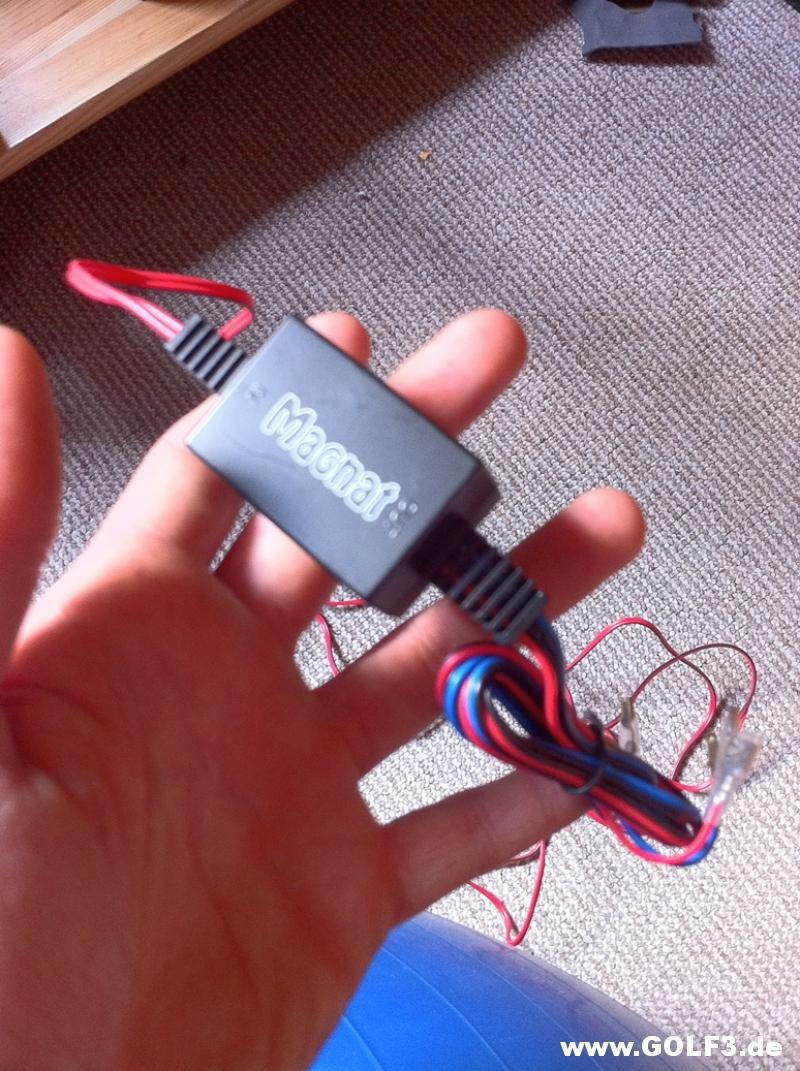

Die FQ Weichen haben 3 Anschlüsse, 1x HT, 1x MT und 1 x Radio (diesen klemmst du an die Endstufe) HAst du ein Bilder deiner FQ Weichen?

Wegen der TN für diese Stecker fragst du besser mal in unserem TN Suchthread nach!

Hier der Link: http://www.golf3.de/golf-allgemein/7...uchthread.html

[Golf-Deluxe]

Wie wollst die Lautsprecher eig. Fest Machen ? Ich hoffe doch wohl nicht nur in die Tür Pappe.

Beispiel Carhifi Installation Golf 3 - Beispiel Anlagen - CarHifi Forum / Autohifi Forum / Hifi Forum

[Oliver92]

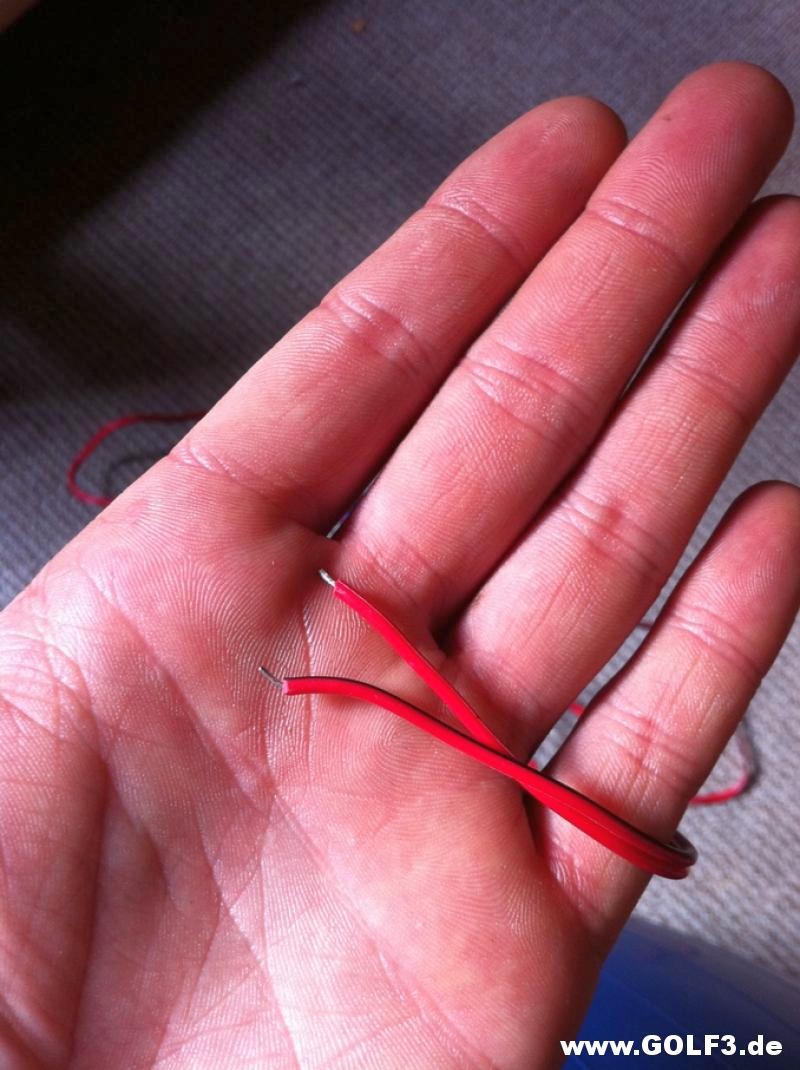

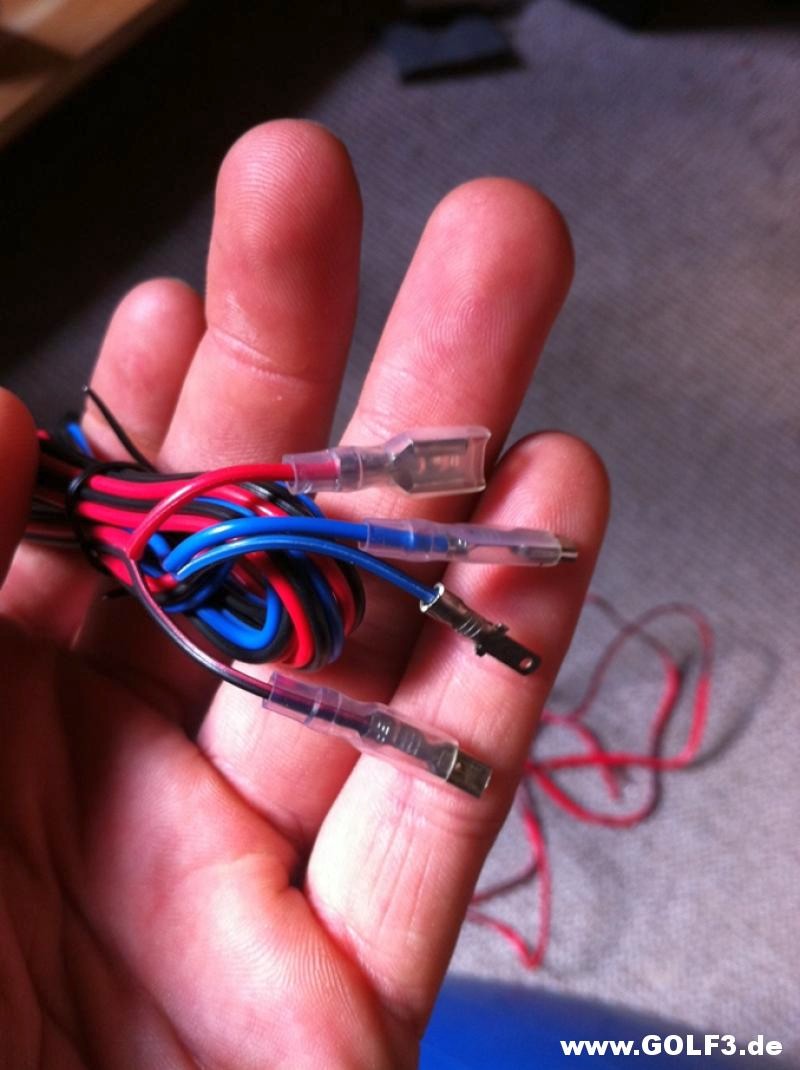

Okay auch alles klar soweit.. nur hab ich am Anschluss fürs Radio bzw. für die Endstufe zwei Kabel.. deswegen fragte ich ja wegen den Anschlüssen.. einfach beide Kabel zusammen in einen Anschluss von der Endstufe?

[Oliver92]

Zitat von Golf-Deluxe

Wie wollst die Lautsprecher eig. Fest Machen ? Ich hoffe doch wohl nicht nur in die Tür Pappe.

Beispiel Carhifi Installation Golf 3 - Beispiel Anlagen - CarHifi Forum / Autohifi Forum / Hifi Forum

Das lass mal meine Sorge sein
