06.10.2009, 15:47
| #21 | ||
| |||
| Golfumbauplaner |
ja das problem ist dass ich kein innenraumkabelbaum habe und den daher selber bauen wollte nur leider konnte mir noch keiner genau sagen wo ich was anschließen muss  | ||
|  Mit Zitat antworten |
|
06.10.2009, 15:57
| #22 | |||
| ||||
| ↑↑ Glanzfetischist  |
Achsoooo.... na dann viel Spass mit dem Stromlaufplan  ! da kommt man gut mit hin! | |||
|
| Mit Zitat antworten |
|
06.10.2009, 16:14
| #23 | ||
| |||
| Golfumbauplaner |
also ich find ihn schon ein bisschen kompliziert Hab jetzt die Pinbelegung für den mittelkonsolen schalter: pin 1 masse pin 2 bfs braun blau (Pin ? am bfs türkabelbaum) pin 3 pin 4 58b pin 5 masse pin 6 kindersicherung (pin 8 an beiden türkabelbäumen) pin 7 fs braun blau pin 8 plus Jetzt fehlt mir noch pin 3! ist das andere dann so richtig? | ||
|
| Mit Zitat antworten |
|
06.10.2009, 16:16
| #24 | |||
| ||||
| ↑↑ Glanzfetischist |
Muss dazu mal den Rechner wechseln..... ( großer Bildschirm  ) | |||
|
| Mit Zitat antworten |
|
06.10.2009, 16:30
| #25 | ||
| |||
| Golfumbauplaner |
das währe sehr nett aber solangsam steig ich da durchalso am schalter in der MK hab ich folgendes: pin 1 masse pin 2 bfs braun blau (Pin ? am bfs türkabelbaum) pin 3 pin 4 58b pin 5 masse pin 6 kindersicherung (pin 8 an beiden türkabelbäumen) pin 7 fs braun blau pin 8 plus Aus der tür kommen folgende Kabel: Grün= AUF ZV Komfort Grau= ZU ZV Komfort Gelb/Schwarz= Klemme 15a Braun/Gelb= Türkontakt Braun/Blau= Schließen/Öffnen Schalter vorne Gelb/Rot= Klemme 30 Schwarz/Braun= Kindersicherung Braun= Masse Schwarz/Grün= ? Ok folgende probleme tuhen da sich noch auf: Mittelkonsolen schalter: Was kommt auf pin 3 beim mittelkonsolen schalter? Und ist das mit pin 6 mit der Kindersicherung so richtig? Türkabelbaum: was ist klemme 15a für ein kontakt? (EDIT: Ist das nicht ganz normal Zündung? Also wenn der schlüssel auf zündung steht einfach ein Plus signal?) Das schwarz-grüne kabel! Wo kann ich das auf die Komfort schließung auflegen? dazu noch einmal was allgemeines: habe eine alarmanlage mit komfort schließung für die Fensterheber! die anlage gibt ein plus signal für ca 10 sec raus! wo muss ich das anklemmen damit das auch funktioniert? am besten mit dem elektrischen Schiebedach so das sind erstmal alle Fragen wer mir die beantworten kann hilft mir echt seeeehr weiter | ||
|
| Mit Zitat antworten |
|
06.10.2009, 16:40
| #26 | |||
| ||||
| ↑↑ Glanzfetischist |
PIN 3 geht auch zum PIN 1, Verbindung im kabelstrang ( im Schaltplan Q46 ) Kindersicherung Schalter HL EDIT: arbeite dich beim Schaltplan von oben nach unten durch! Die Kabelverbindungen sind immer links ud rechts mit kleinen buchstaben versehen, damit auf der nächsten seite weisst, wohin das geht! | |||
|
| Mit Zitat antworten |
|
06.10.2009, 16:47
| #27 | ||
| |||
| Golfumbauplaner |
achso also wen nich das richtig sehe ist pin 3 für links zuständig und pin 6 für rechts oder? | ||
|
| Mit Zitat antworten |
|
06.10.2009, 16:55
| #28 | |||
| ||||
| ↑↑ Glanzfetischist |
nehmen wir das auseinander... In der Zeichnung ist der Sperrschalter RECHTS angeordnet ( E 39 )... davon ausgehen sind es 4 PINS ( 3, 4, 5, 6 ) PIN 3 ist Sperre Links Pin 4 Sperre rechts Sie gehen beide über die Schalterbeleuchtung! Wenn sperre drin, Licht hinten aus und schalter tot PIN 5 und 6 sind Masse Licht und Masse Schalter! =============== Pin 3 geht auf PIN 6 Schalter HL PIN 4 geht auf PIN 6 Schalter HR Bedenke, das es im original Kabelbaum alles untereinander nochmal verzweigt ist, daher ist es im Schaltplan so ein gewirr ! | |||
|
| Mit Zitat antworten |
|
06.10.2009, 16:59
| #29 | ||
| |||
| Golfumbauplaner |
dann ist ja meine zeichnung mit pin 4= 58 b falsch sondern das ist der kontakt für das sperren des einen motors oder wie? wenn man nicht so viel ahnung hat ist das gar nicht so einfach | ||
|
| Mit Zitat antworten |
|
06.10.2009, 17:06
| #30 | |||
| ||||
| ↑↑ Glanzfetischist |
Als ob ich da ahnung von hätte !Guck doch mal in der Zeichnung vom Sperrschater, wohin die PINS gehen, und verfolge sie! Am Rand auf die Buchstaben achten! PIN 3 geht auf "c" linker Rand, scroll dann hoch zum Schalter Hinten LINKS! PIN 4 geht auf "e" rechter Rand, geht zum Schalter VR und über Verbindungen direkt weiter zur Steckverbindung B-Säule ( t21 ) auf Schalter Pin 6 PS: Pin 4 geht ÜBER 58b ( verbinder Leitungstrang ) | |||
|
| Mit Zitat antworten |
|
06.10.2009, 17:25
| #31 | ||
| |||
| Golfumbauplaner |
dann stimmt das ja doch..wo gehen dann eigentlich immer die zahlen hin die da angezeigt sind am ende mancher kabel auf der seite? | ||
|
| Mit Zitat antworten |
|
06.10.2009, 17:29
| #32 | |||
| ||||
| ↑↑ Glanzfetischist |
meinst du die Zahlen in den Kästchen? ..... | |||
|
| Mit Zitat antworten |
|
06.10.2009, 17:31
| #33 | ||
| |||
| Golfumbauplaner |
die zahlen in den viereckigen kästen wo ein kabel manchmal einfach aufhört mitten auf einem blatt! | ||
|
| Mit Zitat antworten |
|
06.10.2009, 17:35
| #34 | |||
| ||||
| ↑↑ Glanzfetischist |
guck hier: http://www.golf3.de/showthread.php?t=59289 | |||
|
| Mit Zitat antworten |
|
06.10.2009, 17:41
| #35 | ||
| |||
| Golfumbauplaner |
ok das hab ich jetzt verstanden! aber wie finde ich dann eine zahl auf dem plan wieder wenn sie unten auf die zahlnereihe geht? da steht ja imemr eine 238 auf dem plan danneben..hat die da was zu bedeuten? EDIT: dann gehen manche pins vom mittelkonsolen schalter meiner meinung nach aber ins leer! auf nummer 22 ist auf der seite darüber nämlich nix angeklemmt! oder verstehe ich da was falsch`? | ||
|
| Mit Zitat antworten |
|
06.10.2009, 18:04
| #36 | |||
| ||||
| ↑↑ Glanzfetischist |
da bin ich überfragt im moment | |||
|
| Mit Zitat antworten |
|
06.10.2009, 18:24
| #37 | ||
| |||
| Golfumbauplaner |
habs jetzt auch schon selber rausgefunden! Die zahlen geben nur die reihe an und wenn man weiter nach oben guckt in der reihe findet man das kabel! Alles was unten auf die zahlen verbunden wird da steht ja z.b 238 nebebn! Links auf der seite steht dann was das ist (in diesem fall masseverbindung im leitungsstrang zum beispiel) Habs mal eben kurz beschrieben vielleicht braucht es ja noch jemand Hab den Plan jetzt soweit auseinander bekommen! Mal gucken ob das dann auch geht wenn ich das jetzt gleich alles so zusammen schließe EDIT: wenn jetzt noch jemand den schaltplan für das elektrische schiebedach hätte dann könnte ich auch die komfort schaltung noch anschließen! Wenn noch jemand den schaltplan für die Zentralverriegelung hat dann könnte ich auch rausfinden wo ich das signal von der nachgerüsteten alarmanlage anschließen muss | ||
|
| Mit Zitat antworten |
|
06.10.2009, 19:19
| #38 | |||
| ||||
| ↑↑ Glanzfetischist |

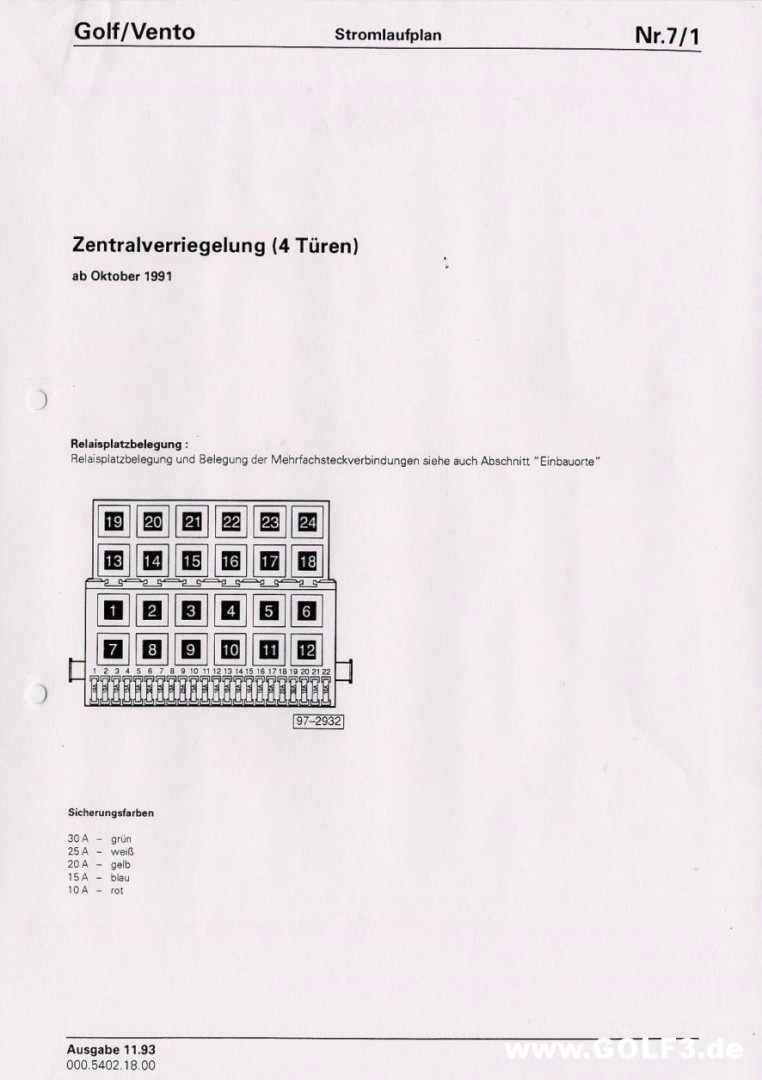

hadder auch! ZV 4 türig ab 91!    | |||
|
| Mit Zitat antworten |
|
07.10.2009, 14:43
| #39 | ||
| |||
| Golfumbauplaner |
ok jetzt fehlt nur noch der plan für das elektrische schiebedach dann bin ich glücklich vielleicht hat den ja jemand ich hab ihn leider noch nicht finden können! | ||
|
| Mit Zitat antworten |
|
07.10.2009, 14:58
| #40 | |||
| ||||
| ↑↑ Glanzfetischist |
Ich guck mal was ich noch habe! | |||
|
| Mit Zitat antworten |
