Innenleuchte gesteuert per ZV, Tür und Zündung inkl. Dimmer

Hallo,

hier eine Anleitung zu einer Innenleuchte, die über die ZV, Türkontakt und Zündschloss gesteuert ist, sowie dimmt und verzögert.

Ziel:

ZV auf -> Licht an

Tür auf -> Licht bleibt an

Tür zu -> Licht bleibt an

Schlüssel rein -> Licht aus

Tür auf -> Licht an

Tür zu -> Licht aus

Schlüssel raus -> Licht an

Tür auf -> Licht bleibt an

Tür zu -> Licht bleibt an

ZV zu -> Licht aus

Das Licht geht natürlich gedimmt und verzögert aus.

Vorraussetzungen:

1. Kabel was bei "ZV offen" Strom führt
2. Innenlicht-Dimmer von Conrad oder sonst wo her
3. 4-poliges KFZ-Relais Schließer
4. 5-poliges KFZ-Relais Öffner
5. Kabel
6. 2x Relaissockel von Conrad (504249) oder sonst wo her

Kosten ca. 15 - 20 Euro

Auf geht's:

1. Kabel suchen, was von der ZV kommt und bei offenem Zustand + führt. Ich habe es in Form von einem Rot/Schwarzen Kabel im Seitenschweller auf der Beifahrerseite gefunden. Am besten Nachmessen! Es darf nur bei offener ZV + führen, sonst Masse!
2. Neues Kabel anlöten oder anklemmen und bis unter das Lenkrad verlegen. Hier gut dimensionieren sont gibt es hinterher eine riesige Fummelei.
3. Zündplus suchen. Am besten hinterm Radio im Din-Schacht Kabel anklemmen. Dieses Kabel führt Plus sobald ein Schlüssel im Zündschloss steckt. Ebenfalls großzügig bis unters Lenkrad legen.
4. Masse und Türmasse suchen. Massepol ist rechts oberhalb des Sicherungskasten, Türmasse am besten von dem Kabeln der Innenraumleuchte abzapfen. Richtig, auch hier wieder verlängern bis unters Lenkrad.
5. Das 4-polige Relais (Schließer) schaltet Masse durch, wenn die ZV offen ist. An Klemme 85 und 86 des Relais kommt das Kabel was + bei offener ZV führt, sowie Masse. An Klemme 30 wird ebenfalls Masse angeschlossen. Somit führt Klemme 87 Masse wenn die ZV offen ist.
6. Das 5-polige Relais trennt den Kontakt, wenn es ein Zündplus gibt. An Klemme 85 und 86 kommen Zündplus und Masse, an Klemme 30 das Kabel von Klemme 87 des ersten Relais. An Klemme 87a kommt die Türmasse.
7. Die Schaltung sollte nun schon funktionieren. TESTEN!
8. Es fehlt nun noch der Dimmer: Das Schwarze Kabel an Masse, das rote an Türmasse anschließen. Jetzt geht das Licht auch nicht mehr aprupt aus, sondern dimmt schön ab. Die Zeitspanne lässt sich per Schraubendreher direkt an dem Dimmer von Conrad einstellen.
9. Nun am besten alle Bauteile zusammenkleben (Heißkleber/Isolierband), alle Kabel anklemmen und überm Sicherungskasten mit nem Kabelbinder an einen Stahlträger binden.

Bei dem 4poligen Relais bleibt ein Kabel des Sockels unbenutzt, einfach kürzen und ignorieren. Beim 5poligen Relais ebenfalls.

Seht euch bitte das Relais und den Sockel genau an. Am Relais sind die Pins beschriftet. Schaut nach welcher Pin beim einstecken in den Sockel welchem Kabel entspricht und beschriftet sie dementsprechend. Das erspart euch viel Arbeit beim Anschließen!

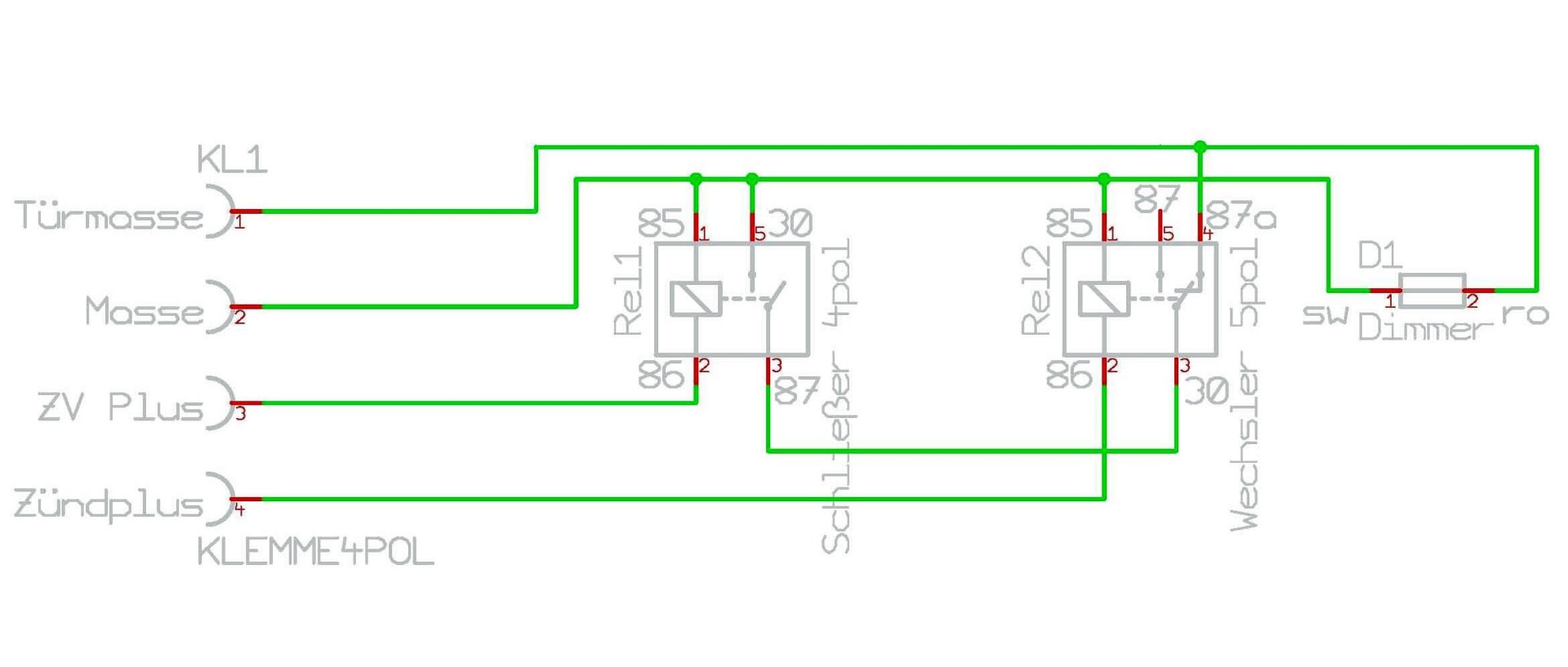

Am einfachsten ist es alle gleichen Kabel wie Türmasse, Dauerplus, Masse, ZV an EINE Lüsterklemme anzuschließen und dann daran die entsprechenden Kabel vom Auto klemmen. So ist auch der angehängte Schaltplan aufgebaut.

Quelle: motortalk (Schlipp)
