unsichtbare Kennzeichenhalterung

takumi · 19.07.2013, 20:33

Hier mal ein kleines TUT über meine "patentierte" Kennzeichenhalterung.

Für alle mir US Stoßstange oder ähnlichem, bei der man die KZ Halterung nicht sehen soll aber das KZ denoch fest und sicher montieren möchte.

Der Vorteil meiner Halterung ist der:

Man sieht die Halterung nicht wenn das KZ ab ist, selbst wenn das KZ dran ist sieht man nur das KZ.

Das KZ kann man dann schnell mittels 2 (4) Flügelmuttern abschrauben.
Ist das KZ abgemacht, sieht man nichts mehr von der Halterung.
Es sei den man bückt sich seeehr tief und guckt unter die Stoßstange.
Man kann es mit Flügelmuttern anschrauben.
Es dreht sich nichts mit, da ja von hinten mit einer Platte gegengehalten wird.

Beginnen wir......

Vorweg:
Nicht 100% auf meine Maße verlassen, kann hier abweichungen geben von 1mm oder so.
Einfach selbst paar mal messen und danach vorgehen.

Schritt 1.

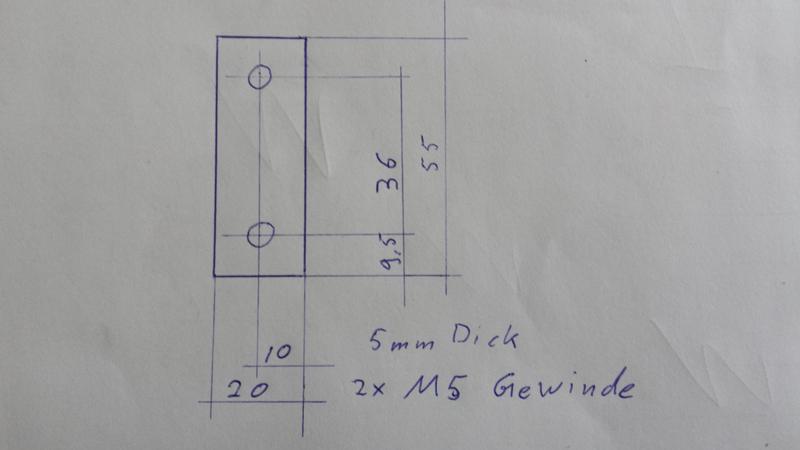

Zuerst braucht man Flachstahl.

Maße: 5mm x 20mm und 55mm lang, das ganze zwei mal.
In der länge hat man 1mm Toleranz, das muss da nicht so genau sein.

Darin bohrt man dann je zwei Löcher und schneidet ein Gewinde rein.
Gewinde ist ein M5.
Bei der bemaßung hat man auch hier 1mm als Toleranz.

Dort rein kommen dann zwei M5 Sechskantschrauben.
Schrauben fest anziehen.

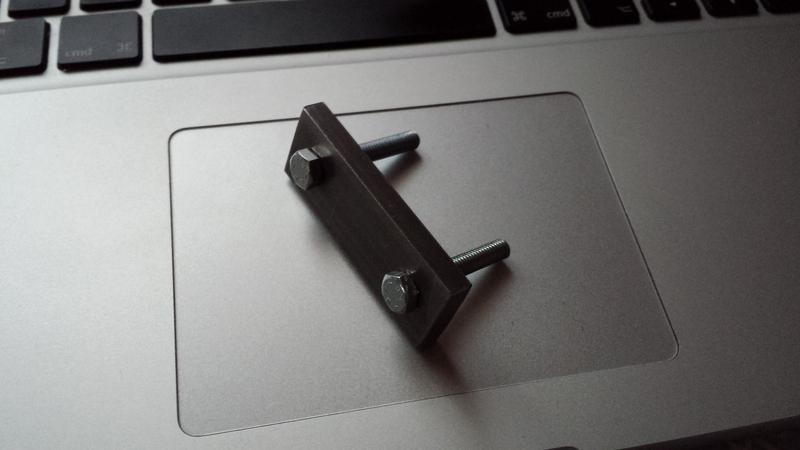

Am Ende sieht das ganze dann so aus.

Schritt 2

Montage der Halterung.

Nun leg man die beien Teile hinten in die Stoßstange.
Die Schrauben hintereinander in Fahrtrichtung, also längst.
Im Abstand von ca. 18,5cm

Dann bohrt man an der Stelle wo die Schrauben durch kommen sollen vier Löcher rein.

Dann einfach die Platten von hinten, am besten reinkleben, reinmachen.

Schritt 3

Nun nimmt man sich zwei Winkel.

Es sind dort schon Löcher vorgebohrt.
Ich bin mir nicht mehr ganz sicher ob nun beide passen oder nur eins.
Sollte nur eins passen, bohrt man sich einfach das zweite passend.

Jetzt hebt man die zwei Winkel von unten an die Halterung.
Schraubt die mit Flügelmuttern fest.
Nun kann man das Restgewinde absägen (werden sicher welche kennen, kein Restgewinde mehr^^).
Die Schrauben sind am Ende eben nur so lang wie sie sein müssen, bei mir sind sie ca. 5mm lang.

Schritt 4

KZ montage

Nun legt man das KZ auf die Winkel und richtet es schön aus, in der mitte und nicht schräg.
Nun bohrt man zwei Löcher in das KZ und schraubt es an den Winkeln an.
Hierzu kann man wieder zwei der vorgebohrten Löcher im Winkel nutzen.
Hier braucht man keine riesen Schrauben, M4 oder so reicht da.

Anmerkung:

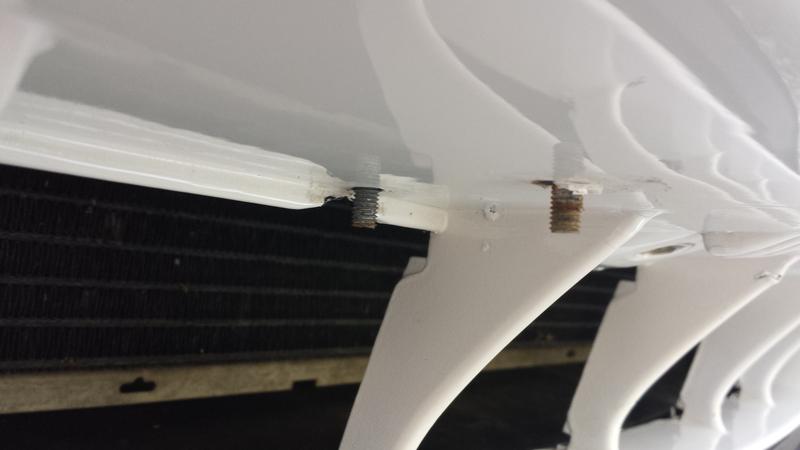

Auf dem einen Bild sieht man weiße Kappen auf den Schrauben.
Hab ich als Schutz rangemacht.
Weil wenn das KZ oben ist (an original Position) liegen die Schrauben auf der Stoßstange auf und das gibt unschöne Abdrücke und Lackkratzer.

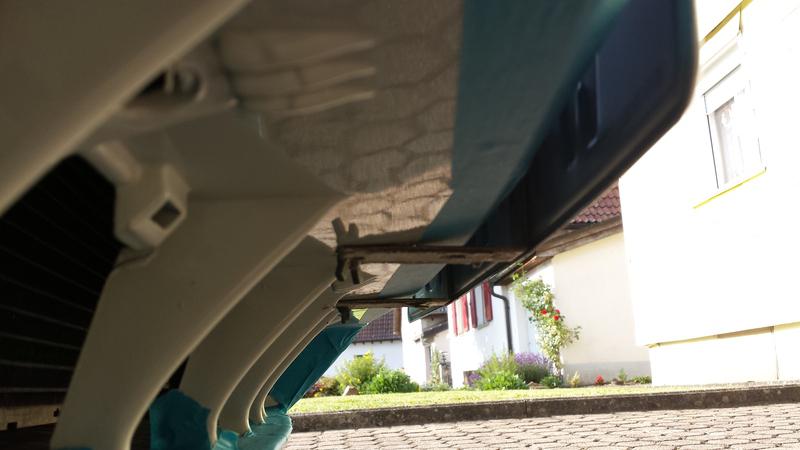

Auf dem Bild sieht man die Position der Winkel wenn man das KZ nach unten hängen lässt.

Ergebnis

Hier sieht man nun das das KZ nur an der vorderen Schrauben angeschraubt ist.
Dadurch das die Stoßstange gewölbt ist, geht das nur so.
Wenn das KZ oben ist.
Solltet ihr das KZ unten montieren wollen.
Dann kann das KZ weiter rein und man kann dann alle Schrauben nutzen und das KZ mit vier Schrauben anschrauben.

Falls noch fragen offen sind, einfach per PN fragen.

p.s. über ein Danke würde ich mich freuen.
