Climatronic nachrüsten, alte climatronic in AFN

DeinOpa · 11.01.2014, 16:55

Hallo Jungs,

Folgend es Problem.
Ich fahre einen 97er GTI 20 Jahre TDI mit AFN Motor, manueller Klimaanlage.
Vorhaben war aus einem 95 GTI Edition mit Climatronic diese in den TDI einzubauen.

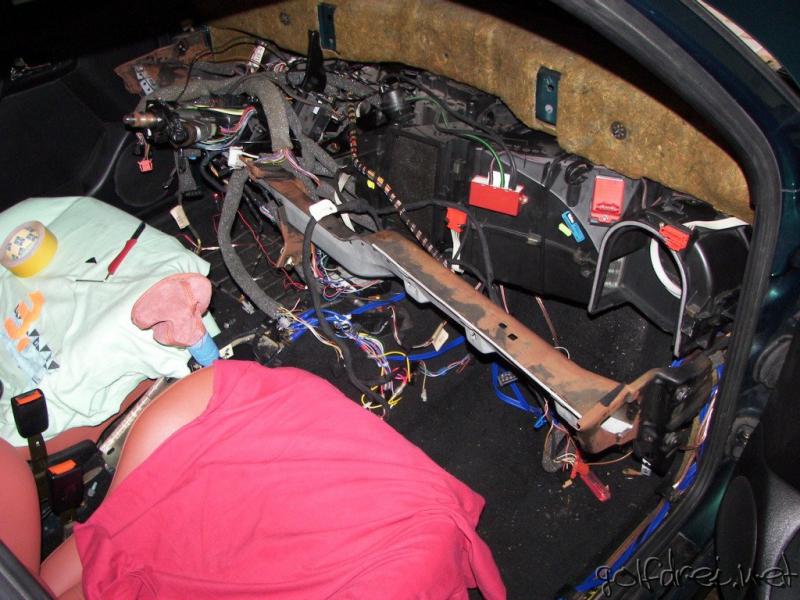

Aktueller Stand ist das der gebläseKasten schon verbaut ist, und der innenraumkabelbaum verkabelt.
Klimaleitungstechnisch ist alles schon angeschlossen.

Nur weiter komme ich jetzt nicht bei der Verkabelung des motoraum kabelbaumes.
Habe die vorhandenen Leitungen anhand des stromlaufplanes angeschlossen, nur hänge an den Leitungen die an das Motor steuergerät gehen, sowie an den Leitungen zum kühl Wasser temperaturfühler G62.

Als ich begonnen habe wusste ich nicht das es zwei verschiedene climatronic gibt.
Ich habe die alte mit OFF taste, den TDI gab es aber nur mit der neuen mit econ taste.
Diese ist aber deutlich anders. So das ich kein plausibelen stromlaufplan finde.

Hat jemand schon mal das selbe Problem gehabt ?
Oder hat jemand die pinbelegungen des motorsteuergerätes vom ADY sowie vom AFN ?
Mit der Beschreibung der Funktion der pinne.

Lg

wolfi71 · 11.01.2014, 17:53

Die Leitung ans MSG ist doch die gleiche, wie bei der manuellen Klimaanlage. Da besteht kein Unterschied zwischen manueller und automatischer Klimaanlage

DeinOpa · 11.01.2014, 18:27

Welche ist das von welchem steckplatz geht die zum motorsteuergerät ?
Ist das an der ZE steckplatz N/2 ?

Bei der tronic geht ein blau/rotes von Stecker t12a an Pin 39 vom benziner mtsg und von relais 147 Pin 2/86 über der relaisplatte auf Pin 13 vom Steuer Gerät.
Jedoch nichts von steck platz N/2 ?

Lg

Shadow · 11.01.2014, 20:40

Das geht direkt im Leitungssatz des Motors von T12a ans MSTG, das wird nicht über die ZE geführt. Kabelfarbe ist vor T12a blau/weiss, danach blau.

Stecker N bei Fahrzeuge mit manueller Klima ist nur für die Volllastabschaltung der Klima, das wird vom Relais 147 gemacht. Das gibts aber bei Climatronic nicht, dort ist auch Stecker N an der ZE unbelegt.

--sj

DeinOpa · 12.01.2014, 13:50

Also bei dem Golf mit climatronic hing relais 147 auf einem Zusatz relaisträger direkt auf der ze.
Stecker n ist mit climatronic schon belegt , da auf steckplatz 1 ja jetzt relais 105 Sitz für climatronic.
Ich denke das liegt daran das es ne alte climatronic ist mit dem zusatzrelais ?
Wie funktioniert den dann die erhöhte motorlast bei manueller Klima ?

Lg

Shadow · 12.01.2014, 13:53

Kann gut sein, dass bei er OFF-Climatronic das Relais noch mit bei ist, bei ECON ist definitiv Stecker N nicht existent.

Wie das bei manueller Klima funktioniert muss ich nachsehen, ich gehe aber von aus, dass dafür auch das blaue Kabel benutzt wird...schau ich nachher mal in den Plan.

--sj

DeinOpa · 13.01.2014, 23:18

Da es scheinbar unmöglich scheint die "alte" climatronic vernünftig ans laufen zu bekommen habe ich mir jetzt eine komplette econ besorgt, ichhoffe das es da jetzt nicht auch noch unterschiede gibt

Nen anderenweg habe ich nicht gesehen, da ich obwohl ich jetzt nunmehr seid 5 jahren als Elektroniker arbeite daran verzweifelt bin.
Passt mit dem Motor nicht zusammen.
Wenn jemand interesse an der Tronic haben sollte, so ist diese Komplett zu haben,
Also innenraum komplett plus Klimaleitungen. dann PN.

Und ichhoffe das das mit der ECON schnell klappt so das ich endlich wieder meinen GTI fahren kann :]

golf3gt94 · 14.01.2014, 00:27

gute Entscheidung! Die OFF ist Müll

Shadow · 14.01.2014, 08:12

So siehts aus...

--sj

- Highliner - · 14.01.2014, 08:19

das Grauen habe ich auch noch vor mir :-/

DeinOpa · 21.01.2014, 09:25

Mit der Econ Climatronic hat es wunderbar geklappt

Ein Nachmittag und alles war zusammengebaut und hat Funktioniert.

Allerdings musste ich insgesammt 4 leitungen neu ziehen, 3 zum Kühlerlüftersteuergerät, und 1 zum Motorsteuergerät

Rest lies sich an der ZE abgreifen.

Es ist doch richtig das der Klimakasten jetzt direkt mit Unterdruck versorgt wird, und nichtmehr über das Ventil ?
War doch nur zur Ansteuerung der Umluftklappe?
(Wurde nähmlich erst nicht warm im Fußraum

)

LG

golf3gt94 · 21.01.2014, 15:36

Richtig. Die Climatronic hat eine direkte Unterdruckversorgung.

Shadow · 21.01.2014, 15:39

...und ist auch nur für die Umluft zuständig.

--sj

golf3gt94 · 21.01.2014, 16:10

Nein, das ist falsch

Die Umluftklappe, die Fußraumklappe und die Mittenausströmerklappe werden per Unterduckdose bewegt.

Shadow · 21.01.2014, 16:17

Bullshit...

V102 (Mittenausströmer ITR), V70 (Zentralklappe), V71 (Staudruckklappe) sind elektrische Stellmotoren.

Ebenso V68 (Temperaturklappe)...

Der Unterdruck ist allein für die Umluftklappe/Defrost zuständig...

--sj

golf3gt94 · 21.01.2014, 16:21

Achte etwas auf deinen Ausdruck!
V102 ist oben die Düse, die eigentliche Klappe sitzt unten.
Ich bau den Kasten jetzt nicht wieder aus, aber es ist so, glaub mir einfach

EDIT: siehe hier:
http://www.volkspage.net/technik/ssp/ssp/SSP_135.PDF
hier der rote Kasten: http://data.motor-talk.de/data/galle...ld-8-60250.jpg
N53, Ventilleiste: 1 Unterdruckeingang, 3 Unterdruckausgänge!
Hier im T4 mit zwei Ausgängen (Fußraumklappe fehlt im T4): http://www.t4-wiki.de/wiki/Ventilleiste_N53

Shadow · 21.01.2014, 16:41

Ich habe extra in den Unterdruckplan geschaut, glaube mir, es ist nur die Umluft und Defrost Klappe.

Die Ventilleiste hat 4 Anschlüsse, das ist korrekt, folgend belegt:

1 - Zulauf Stellelement Umluft
2 - Zulauf Druckdose Defrost
3 - Rücklauf Druckdose Defrost
4 - Zulauf Unterdruck aus Motorraum

Unterdruckplan kannst du gerne von mir haben...

--sj

golf3gt94 · 21.01.2014, 16:49

Klar, 3 Anschlüsse für eine Klappe?
Ich hatte das persönlich in den Händen! Es gibt 3 federbelastete Unterdruck Stellelemente!
Siehe auch hier auf dem Foto:
http://data.motor-talk.de/data/galle...ld-8-60250.jpg
3 Schläuche von links: Unterdruck vom Motorraum, Stellelement Fußraumausströmer, Stellelement Mittenausströmer
1 Schlauch nach rechts: Stellelement Umluftklappe

Die Stellelemente sind federbelastet geschlossen und werden mit einer Unterdruckmembran aufgezogen. Bei abgeschaltetem Unterdruck wird über eine Öffnung in der Ventilleiste belüftet!

Shadow · 21.01.2014, 16:56

Ich hatte das Ganze mehr als einmal in den Händen und habe mich eingehend damit beschäftigt.

Auf dme Bild von mir siehst du eindeutig wie zwei der LEitungen an eine Druckdose gehen.

Das ist übrigens MEINE nachgerüstete ECON Climatronic.

Ich kann dir das gerne nachher noch in höherer Auflösung raussuchen...

--sj

golf3gt94 · 21.01.2014, 17:02

Anscheinend gibt es da Unterschiede. Allerdings behauptest du ja, es gäbe nur die Umluftklappe.
Das auf deinem Bild ist aber der Unterdrucksteller für die Mittenausströmer!
Bei mir gibt es ganz links unten im Fahrerfußraum neben dem Gaspedal noch einen dritten Unterdrucksteller. Der ist für die Fußraumausströmer.
Also gibt es mindestens zwei Unterdrucksteller und nicht nur die Umluftklappe!
Daher kann man bei der Climatronic auch den Unterdruck nicht weglassen ohne Funktionseinschränkungen zu haben
