Climatronic Bedienteil umbauen auf rot

yawns · 13.07.2014, 13:43

Hi,

ich habe nach dieser Anleitung ( Einbauanleitungen Volkswagen | VW Golf 3 Klimatronic | Blauer Tacho & Schalter ) mein Bedienteil der Climatronic umgelötet. Wenn ich mit dem Multimeter die einzelnen SMDs teste, leuchten sie. Die, an der das Multimeter hängt, leuchtet stark, alle anderen dunkler. Wenn ich das Bedienteil aber ins Auto stecke und das Licht einschalte, leuchten alle anderen Elemente (Tacho, DSP, einzelne kleine Schalter), aber das CT Bedienteil bleibt komplett dunkel. Die Zündung war aus, aber das dürfte ja nichts machen, oder?

Kann man am Bedienteil an einzelnen PINs 12V und Masse anlegen, um das zu simulieren? Hat jemand eine PIN Belegung?

Golf123456789 · 13.07.2014, 15:17

Die Zündung must du schon anmachen!
Zündung an Licht an!

yawns · 13.07.2014, 17:11

Zitat:

Zitat von Golf123456789

Die Zündung must du schon anmachen!
Zündung an Licht an!

Danke. Ich hatte den GTI von Jan daneben stehen, dessen Bedienteil ging ohne Zündung. Aber er hat die ältere Version und das Bedienteil wurde umgelötet. Weil der Tag ohnehin schon scheiße war, hab ich's einfach sein lassen.

Ritchy: Danke, das versuche ich nachher.

Ritschy4711 · 13.07.2014, 16:27

Hallo yawns,

hatte ähnliche Probleme. Entweder leuchtete das Display oder nur die Tasten.

Hab dann die Tasten direkt an plus & minus angelötet.
Das Display hab ich an den Punkten der original Beleuchtung angelötet.
Nun geht alles wie es soll.

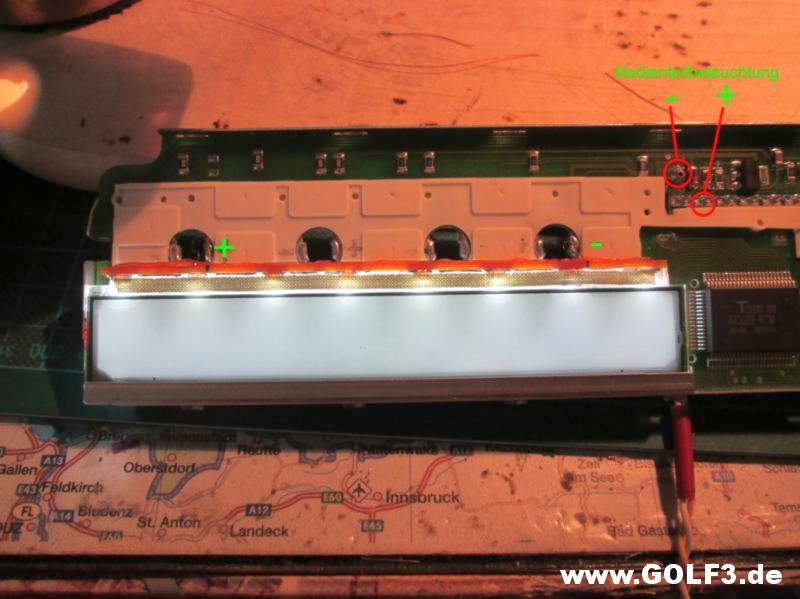

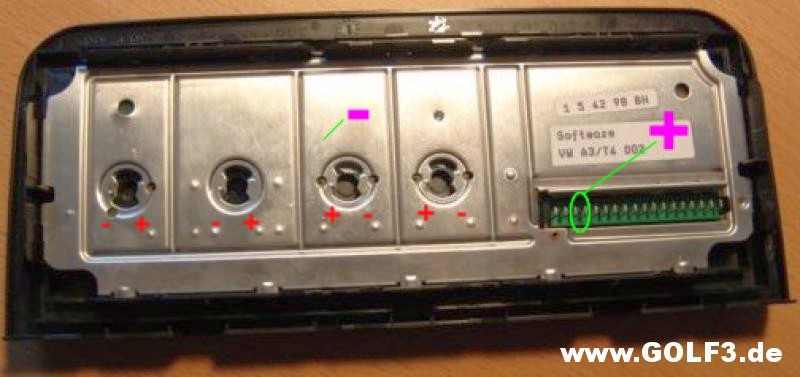

Auf den Bildern siehst Du wo Du + & - ( LILA) anlegen musst, damit Du das ganze testen kannst.

Aber dennoch ohne Gewähr.

Grüße, Ritschy
