[GTI-ALEX]

Hallo Leute,

wollte fragen ob mir jemand sagen kann wie ich die Originale Heckscheibenantenne vom Golf 3 anschliesse, also welche PINs wo hin müssen. Danke schon mal.

MfG GTI-ALEX

[VW GOLF III GTI TDI WIEN]

Originale Heckscheibenantenne beim Golf 3, das gibts tatsächlich oder wie?

[vince]

Alsobeim Golf 3 gabe es KEINE Heckscheibenantenne.
Folgendes ist dabei noch zu beachten falls du eine Vom MK 4/5/6/7 nachrüsten willst.
die Antenne kommt NICHT in die Heckscheibe, sondern in die hinteren Seitenscheiben, sieht auch aus wie ein Heizdraht.

Aus Welchem Grund nicht in die Heckscheibe?
Wennd du die Heckscheibenheizung anschaltest, entsteht ein elektrisches Magnetfeld, dass dafür sorge das die Emfangsleistung der Antenne so stark abnimmt, das fast nur noch Rauschen ankommt. (Um es einfach zu sagen).

Was gibt es für antennen?
Golf 5/6/7 haben Scheiben FM/AM Scheibenantennen mit einem Doppeltuner.
Das Heißt, das Radio z.B. RNS 510 Wechslet 2Herz takt auf die bessere FM/AM Tunerfrequenz und verfolgt diese (FM Follwing).

Frage, was hast du für ein Radio? Hast du zwei Antenneneingänge oder nur einen?
Fall du einen hast, eine Scheibenantenn, bei zwei eben zwei.

Noch als Tipp: Die beste Sende/Empfangsleistung hat man bei einer Antennen länge von Lambda achtel, also bei rund 37,5cm Stabantenne.

(Bevor Fragen auftauchen woher ich das weiß. Arbeite bei Continental Automotive, wir bauen Radios und Navi)

[GTI-ALEX]

Doch es gab eine Heckscheibenantenne beim Golf 3, nur ist die extrem selten. Ich hab hier den dazugehörigen Antennenverstärker TN 1H0 035 577 liegen und möchte den nun einbauen. Also wer noch so eine Antenne verbaut hat, wäre nett wenn mir jemand helfen könnte.

Lg GTI-ALEX

[wolfi71]

Zitat von vince

Alsobeim Golf 3 gabe es KEINE Heckscheibenantenne.
Folgendes ist dabei noch zu beachten falls du eine Vom MK 4/5/6/7 nachrüsten willst.
die Antenne kommt NICHT in die Heckscheibe, sondern in die hinteren Seitenscheiben, sieht auch aus wie ein Heizdraht.

Aus Welchem Grund nicht in die Heckscheibe?
Wenn du die Heckscheibenheizung anschaltest, entsteht ein elektrisches Magnetfeld, dass dafür sorge das die Emfangsleistung der Antenne so stark abnimmt, das fast nur noch Rauschen ankommt. (Um es einfach zu sagen).

Stimmt nicht, dafür ist normal eine Drossel eingebaut, die die Dämpfung durch den Gleichstrom abregelt. Und zwar haben beide Anschlüsse eine Drossel und so hängt das Netz HF-mäßig frei und wird durch Kondensatoren ausgekoppelt. Mit dem Magnetfeld hat das nichts zu tun. Zumal es ein statisches Magnetfeld ist. Die Dämpfung kommt von der unzureichenden Entkoppelung, das ist aber ab Werk kein Thema, weil da die Drosseln vorhanden sind. Solche Drosseln müssen für 15A ausgelegt sein und sind mit einem Ferritkern bestückt. Das ist nicht billig. Eine einfache Perle auf den Draht aufgefädelt reicht nicht.

Zitat von vince

Was gibt es für antennen?
Golf 5/6/7 haben Scheiben FM/AM Scheibenantennen mit einem Doppeltuner.
Das Heißt, das Radio z.B. RNS 510 Wechslet 2Herz takt auf die bessere FM/AM Tunerfrequenz und verfolgt diese (FM Follwing).

Frage, was hast du für ein Radio? Hast du zwei Antenneneingänge oder nur einen?
Fall du einen hast, eine Scheibenantenn, bei zwei eben zwei.

Noch als Tipp: Die beste Sende/Empfangsleistung hat man bei einer Antennen länge von Lambda achtel, also bei rund 37,5cm Stabantenne.

Ganz optimal ist Lambda (Wellenlänge), es können aber auch gerade Teile davon verwendet werden. Also Lambda/2 oder /4 oder /8. Allerdings sinkt die Spannung immer weiter ab.

Wenn man 100MHz ansetzt, dann kommt man auf eine Wellenlänge von 3m. Dann ist eine optimale Antenne am Auto 1,50m lang, was in der Praxis nicht gemacht wird. Normale Antennen haben um die 1,10m und brauchen dann eine Verlängerungsspule im Fuß. Das haben aber nur bessere Antennen.

Aufgrund der Beugung der Wellen am Auto ist der senkrechte Einbau nicht unbedingt günstig. Ausnahme auf dem Dach, aber da mit Abstand mindestens Lambda/4 zu den Kanten. Eine Lage parallel zur A-Säule mit ca 20-30cm Abstand ist fast optimal. Die Neigung der 16V-Antenne ist in Anbetracht der Einbaulage günstig, wenn die etwas weiter vorne sitzen würde, dann sollte die senkrechter sein

Zitat von vince

(Bevor Fragen auftauchen woher ich das weiß. Arbeite bei Continental Automotive, wir bauen Radios und Navi)

[GTI-ALEX]

Hallo, erstmal danke für die ganzen Antworten, jedoch war die Lösung bisher nicht dabei. Hab jetzt eine Idee wie es angeschlossen wird, ich werde euch auf dem laufenden halten ob es geklappt hat und wie gut der Empfang mit dem Teil ist.

[Bude]

EDIT; Heckscheibenantenne gab es Serie mal beim Vento.

Scheibenantenne

oder so einfach:
Heckscheibenantenne Antenne für Heckscheibenheizung inkl Verstärker - Lüdeke Elekronic Elektronikhandel

[Ov3rdos3d]

Jap am vento gibt es die.. Fahre ja nen vento. Finde den Empfang nicht pralle! Als radio hab ich ein Pioneer. Würde eher zur wurfantenne vom passat 3bg war das glaube ich raten. Kann man hinter das armabrett oder die a Säule hoch verlegen. Kostet glaube ich um die 18 euro ca..

[MKIII2.0]

Hey! Ich hab die auch verbeut (gehabt). Der vorbesitzer hat die jedoch abegschnitten. Zum glück liegen die Kabel aber noch. Bei mir war die ganz oben an der Heckscheibe befestigt gewesen. Da kommt auch das Kabel raus. Der verstärker befindet sich in der Heckklappe. Ist das bei dir auch so? Alles original VW.

[GTI-ALEX]

Hay, nein, da ich die Antenne ja nachrüste, Bilder wären nicht schlecht wo die Antenne an der Scheibe angeschlossen war.

Danke!!

[MKIII2.0]

Ich versuch mal morgen welche zu machen. Heut is leider schon zu dunkel.

[MKIII2.0]

Doppelpost

[Digger4life]

Moin , Leute

Gibt's was neues ?

Weil meine Antenne liegt zurzeit unter dem Kunststoff Gitter wo die Scheibenwischer sind , und der Empfang ist echt schlecht

lg Markus

[golf3gt94]

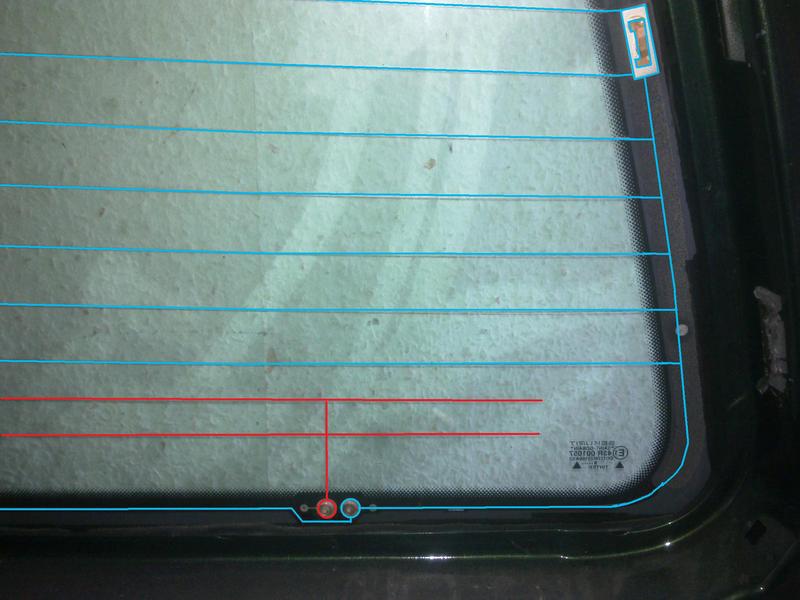

Muss ich mal in der Garage buddeln gehen. Ich habe vor Jahren mal an nem frühen Golf 3 die Heckklappe getauscht. Die neue gebrauchte hatte tatsächlich diese ominöse original Heckscheibenantenne mit Verstärker etc. in der Heckklappe. Den Kram habe ich dabei komplett ausgebaut und eingelagert. Eine Nachrüstung ist aber leider nicht möglich, da die Antenne nicht an der Heckscheibenheizung angeschlossen war, sondern in der Heckscheibe ein zusätzlicher Draht aufgedampft war!

Edit: gerade mal gegoogelt:
Damit der Radioempfang möglich ist, müssen auch 'Sperrkreise' verbaut worden sein. Rechts und links am unteren Scheibenrand ist jeweils ein Sperrkreis (verhindert Störung der Antenne durch die Heckscheibenheizung) verbaut.

Das müssen dann diese zusätzlich aufgedampften Drähte sein die ich gesehen habe. Der original Verstärker wurde nämlich sowohl an der Heckscheibenheizung als auch an diesen Zusatzdrähten angeschlossen.

So ähnlich wie hier beim 35i :

[Poweruser]

Zitat von golf3gt94

. Eine Nachrüstung ist aber leider nicht möglich, da die Antenne nicht an der Heckscheibenheizung angeschlossen war, sondern in der Heckscheibe ein zusätzlicher Draht aufgedampft war!

mit leitlack eine Antenne abbilden?

[wolfi71]

Beim Vento ist das doch auch drin. Da sind an beiden Seiten der Heckscheibe zu den Stromleitungen Drosseln dran und zum Verstärker wird es über einen Kondensator ausgekoppelt. Ich würde den Verstärker in der Heckklappe unterbringen und das Antennenkabel nach vorne führen.

[golf3gt94]

Sowas gibt es ja auch zum Nachrüsten. Der Empfang ist aber imho ziemlich schlecht. Daher hat VW wahrscheinlich die Lösung mit den zusätzlichen Drähten gewählt

[wolfi71]

Ist beim Vento ist auch die Lösung mit den zusätzlichen Drähten drin? Ich meine nicht.

[wolfi71]

Mach die Antenne hinten aufs Dach und Ruhe ist.
