Luftfilterkastenanschlüsse

29.07.2012, 18:11

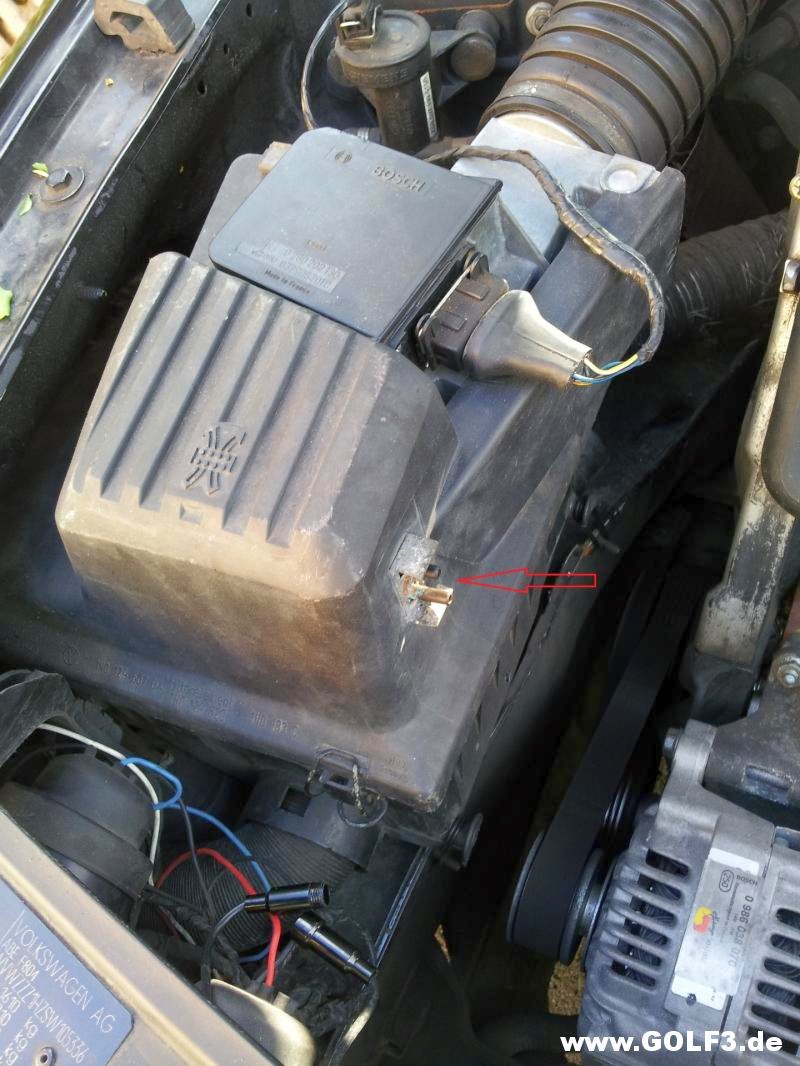

Hab unten auf dem Bild 2 Anschlüsse die seitlich raus gehen, jemand eine Ahnung wo die drangehören? Habe im Internet mal ein Bild vom 2E gesehn, da sind an beiden Anschlüssen Schläuche dran, ist aber nicht ersichtlich wohin diese gehn!

golpher90 · 29.07.2012, 18:22

Einer davon führt in die nähe der Drosselklappe, in den Ansaugtrakt. Damit die Warmluftklappe geregelt werden kann. Diese ist im Inneren des Luftfiltergehäuses.
Den zweiten Schlauch weiß ich gerade nicht.

wolfi71 · 29.07.2012, 18:29

Ein Schlauch geht in den Kotflügelzwischenraum. Dort kann trocken und kühl angesaugt werden. Der in Richtung Ansaugtrakt geht auf ein Blech am Auspuffkrümmer. Das liefert die Warmluft für die Klappe.

29.07.2012, 18:41

@golpher90

Der für die Klappe ist direkt an der Unterseite vom Luftfilterkasten, sieht man bloß hier auf dem Bild nicht.

@wolfi71

Kann das sein das du die 2 großen Rohre meinst? Ich rede von den 2 kleinen Abgängen (siehe Pfeil)

wolfi71 · 29.07.2012, 18:45

Richtig, das am Pfeil keine Ahnung. Es könnten aber Unterdruckschläuche sein, weil eine Zeitlang wurde die Klappe mit Unterdruck betätigt.

29.07.2012, 18:49

Richtig, der Eingang für den Unterdruckschlauch der die Klappe steuert befindet sich aber am Boden des Luftfilterkastens
