LeeTeN · 03.09.2009, 10:31

Zitat:

Zitat von trayzer

Ja, aber die Beleuchtung sah ich gar nicht... Habe erst festgestellt, dass ich eine habe beim ausbauen.

lol echt?^^

ich hab meine naemlich auch noch nie gesehen^^ die hätte mir eigentlich auffallen müssen wenns da wirklich eine gibt.. (bzw die auch funktioniert)
oda ist die beim G3 vielleicht chronisch kaputt?^^

mfg marc0

trayzer · 04.09.2009, 11:13

Zitat:

Zitat von TheMikka123

ja danke. habe das ganze einfach mla alles abgeschraubt und ausgebaut und dann festegestellt wie das alles funktionieren soll.
Hab auch alles schön mit Zettel gemacht.
Allerdings die Teile später wieder einzuhängen ist der größte sch****.
Habe alleine daran die Züge wieder einzuhängen um das ganze wieder einzubauen bestimmt ne halbe Std., eher länger gesessen, da die immer wieder rausgesprungen sind.
Naja jetzt sieht es top aus und leuchtet wenigstens gut hell und schön.

Micha

Das Plastikteil vom licht war schon ziemlich dunkel von den Zigaretten

Also mir fiel das Licht nie auf.

Flipstar · 05.09.2009, 11:33

Hab keine Aschenbecherbeleuchtung,da ich eh nit rauche und das Teil brauche

Ziggi Anzünder auch nicht,weil die kaputt war aber nur um den Ring grün leuchten zu lassen hab ichs gelassen,weil ich von VW ne neue Fassung bräuchte^^

trayzer · 08.09.2009, 15:33

So mal meine Ein/Ausstiegsbeleuchtung, sieht auf dem Bild zu krass aus.
Man sieht halt die Leds bisschen raus stehen und einen blauen Punkt. Weiß auch nicht warum ein Punkt auf dem Bild nicht so rüber kommt.

Andere Fotos kommen noch mal...mit Instrumentenbeleuchtung.

Habe leider mein Auto in der Werkstatt.

greengolfi · 08.09.2009, 16:02

Sieht geil aus wie ich finde,aber ich glaub in weiß wäre es perfekt!

Was für led's sind das und welche größe??

Reihe oder Parrallelschaltung??

greengolfi

trayzer · 08.09.2009, 17:00

Also Led´s sind 3mm und ist eine Parallelschaltung.

Weiß sieht sicher auch cool aus. Wenn ich mein Auto wieder hab von der Werkstatt, kann ich ja meine Led Sachen zeigen.

Nicht besonderes, aber schön.

greengolfi · 08.09.2009, 17:06

ja mach das mal bitte würde mich freuen:-)

greengolfi

TheMikka123 · 12.09.2009, 11:18

so ich habe auch nochmal ne frage dazu.
Ich wollte mein Mittelkonsolenfach beleuchten mit paar LEDs und vielleicht noch eie Fussraumbeleuchtung einbauen mit LEDs.

Ich habe schon die Suche benutzt, allerdings finde ich da nichts richtiges.
Also erstmal, wie mache ich am besten die LEDs in das Fach unten rein ? Löcher bohren und da rein stecken ?
Oder lieber irgendwie ne Platine bauen und da rein machen ?
Und dann wie groß sollten die Widerstände sein, da die Spannung bei laufendem motor ja größer ist. Ich habe hier noch genug Widerstände liegen, aber da steht nur bei, dass die für 12 V sind.
Und liegen am Zigarettenanzünder auch mehr als 12 V bei laufendem Motor an ?

Wenn ich die Platine baue, wollte ich 3 LEDs in Reihe schalten.
und kann man lieber ein Schalter in sone Blende rein bauen, oder ein zweiten Heckscheibenheizngsschalter nehmen oder so ?

Danke schonmal

Micha

TheMikka123 · 30.09.2009, 17:01

So ich melde mich nochmal, das Thema von oben hat sich erstmal erledigt, aber ich habe gerade die Innenraumleuchte vor mir liegen und will dort zwei LEDs reinbauen, nach der Anleitung hier im Forum, sodass ich eine Ambientenbeleuchtung habe.

Ich will rote LEDs nehmen, aber ich weiß nicht, da es 5mm sind ob die nicht zu hell sind.
Kann ich dann anstatt 560 Ohm Widerstände einfach zwei hintereinander schalten, da ich keine weiteren Widerstände mit höheren Werten habe, aber ich habe noch welche verschiedene kleinere Werte.
Und ich meine wenn man eine Reihenschaltung von Widerständen macht adieren die sich.

Micha

Mitway · 30.09.2009, 17:59

Puh.. wegen LEDs und Widerstände-- da gibts auf ck´s Seite n Abschnitt wo steht welches Programm er nimmt um Widerstände zu berechnen, von LED -Reihenschaltung-Parallelschaltung.

Ich habs auch schon genommen das Programm, ziemlich einfach zu bedienen und es funzt.

Soweit ich weiß ist der Zigarettenanzünder Dauerplus.. da würde ich keine LED dranhauen, weil 1. entweder die dauerhaft unter Strom stehen und leuchten oder der Heizungsschalter dauerhaft unter Strom steht.
Normal ist das der Heizungsschalter Zündungsplus hat, also wennde Schlüssel rausziehst gehen deine LEDs aus egal ob der Schalter an / aus ist.
Somit vergisste niemals die LED auszumachen.

Ich habe die Fußraumbeleuchtung auch mit n 2. Heizungsschalter verbunden und funzt super.
MFG Karsten

Zur Sache mit Widerstände in Reihenschaltung.. hast du kein Tafelwerk Zuhause, bin grade zu faul nachzuschauen weil ich morgen zum Bund muss.

HDD · 30.09.2009, 18:06

Ich nehme für die Ambientebeleuchtung auch 6000 - 8000 mcd Led´s, bei meiner sind auch 5 mm Led´s drin, solange die net rausschauen blenden die auch nicht. Müssen ebend mit dem Gehäuse abschließen.

Grüße
HDD

DüSe · 30.09.2009, 18:41

zur not kannst du auch 2 widerstände nehmen, ich hab das bei meiner Ambiente Beleuchtung so gemacht, da die mir zu hell war.

und zur Ausstiegsbeleuchtung ja weiß kommt am besten, türkis und lila fand ich auch ganz cool, falls jetzt wer fragt, ich hab da RGB Led´s drinne, in den ganzen übrigen Armaturen auch. von dahher passen überall mit etwas quetschen 5mm RGB´s mit 4 Kabeln dran rein, sogar in den Heizungsschalter. (heckscheibe)

TheMikka123 · 30.09.2009, 19:02

okay danke für die vielen beiträge und tipps.

Die Ambientenbeleuchtung habe ich eben schnell fertig gemacht, ging einfach und fix, zu hell is sie auch nicht. Ich werde gleich nochmal im dunklen genau gucken.

Heckscheibenschalter und Heizungsbedientteil sind schon fertig umgebaut auf LEDs klappt auch alles wunderbar.
Und in den Griffmulden die Beleuchtung habe ich auch vor 2 Tagen oder so gemacht. Funktioniert bis jetzt alles perfekt, dank der super Anleitungen hier und der Tipps.

@Mitway:
Tafelwerk habe ich gerade erst neues gekauft, da ich es brauchte und das Thema mit den Widerständen fangen wir auch gerade nochmal inner Schule an deswegen, habe ich da nochmal nachgeschaut und das geht auch alles. Habe es aber Trotzdem nur mit einem normalen Widerstand gemacht, da die nicht zu hell sind.

Jetzt muss ich mir nur noch eventuell eine Fussraumbeleuchtung machen, da ich weiß ich noch nicht wann ich das mache und welche Farbe ich da nehme. RGB wäre ja auch super mit nem Controller, das habe ich auch schonmal in meinem Zimmer gemacht. Aber sind mir glaube ich zuviele Kabel erstmal um das ins Auto zu bauen und zuviel fummelei.

Und die Einstiegsbeleuchtung mache ich auch noch sehr bald. Muss ich nur erstmal weiße LEDs kaufen, da ich keine weißen habe und die gerne weiß machen würde.

So das wars erstmal, danke

MfG Micha

greengolfi · 30.09.2009, 19:05

Zitat:

Zitat von TheMikka123

okay danke für die vielen beiträge und tipps.

Die Ambientenbeleuchtung habe ich eben schnell fertig gemacht, ging einfach und fix, zu hell is sie auch nicht. Ich werde gleich nochmal im dunklen genau gucken.

Heckscheibenschalter und Heizungsbedientteil sind schon fertig umgebaut auf LEDs klappt auch alles wunderbar.
Und in den Griffmulden die Beleuchtung habe ich auch vor 2 Tagen oder so gemacht. Funktioniert bis jetzt alles perfekt, dank der super Anleitungen hier und der Tipps.

Setz doch mal nen Bild rein von deiner Beleuchtung!

Bin grade voll gespannt wie das aussieht^^

greengolfi

TheMikka123 · 30.09.2009, 20:58

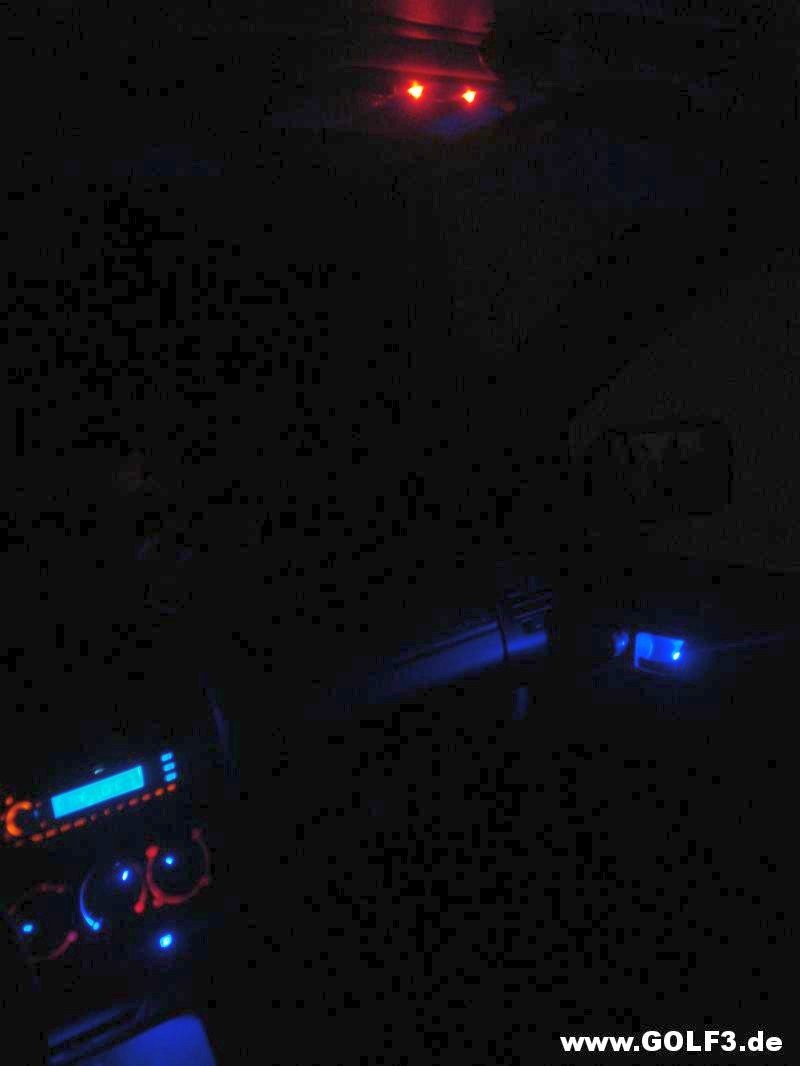

So hier dann die gewünschten Bilder, manche sind leider von vor paar Tagen, als noch nicht alles fertig war und ich entschuldige mich für die schlechte Quali, aber meine Kamera ist leider nicht besser und ich hatte jetzt nicht die Zeit dazu.

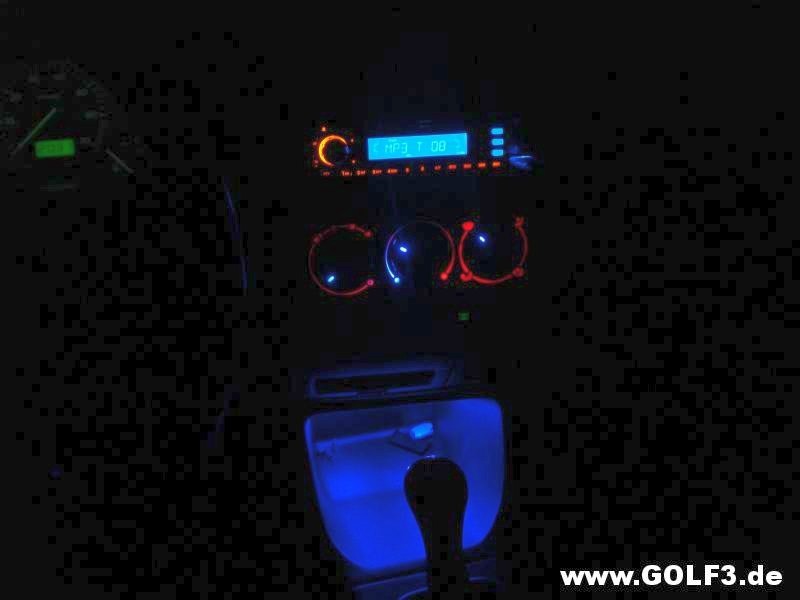

Hier erstmal noch ohne den Heckheizungsschalter:

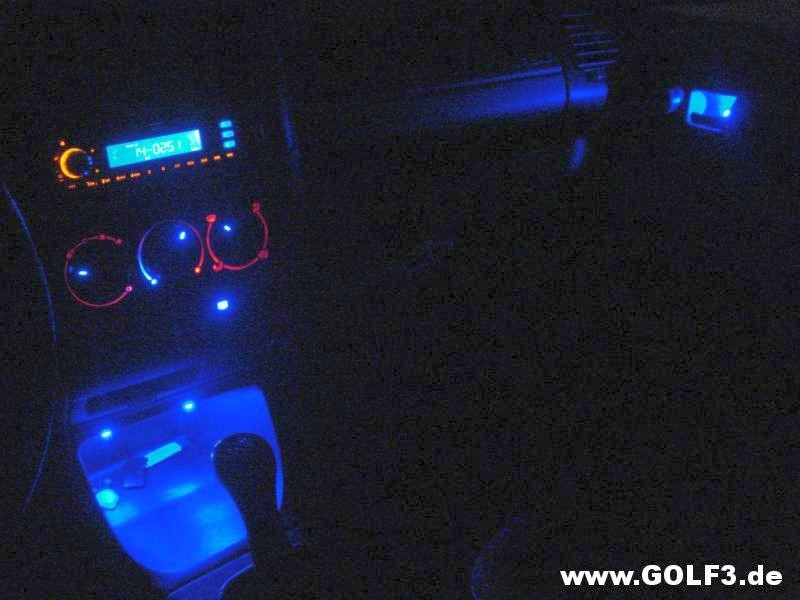

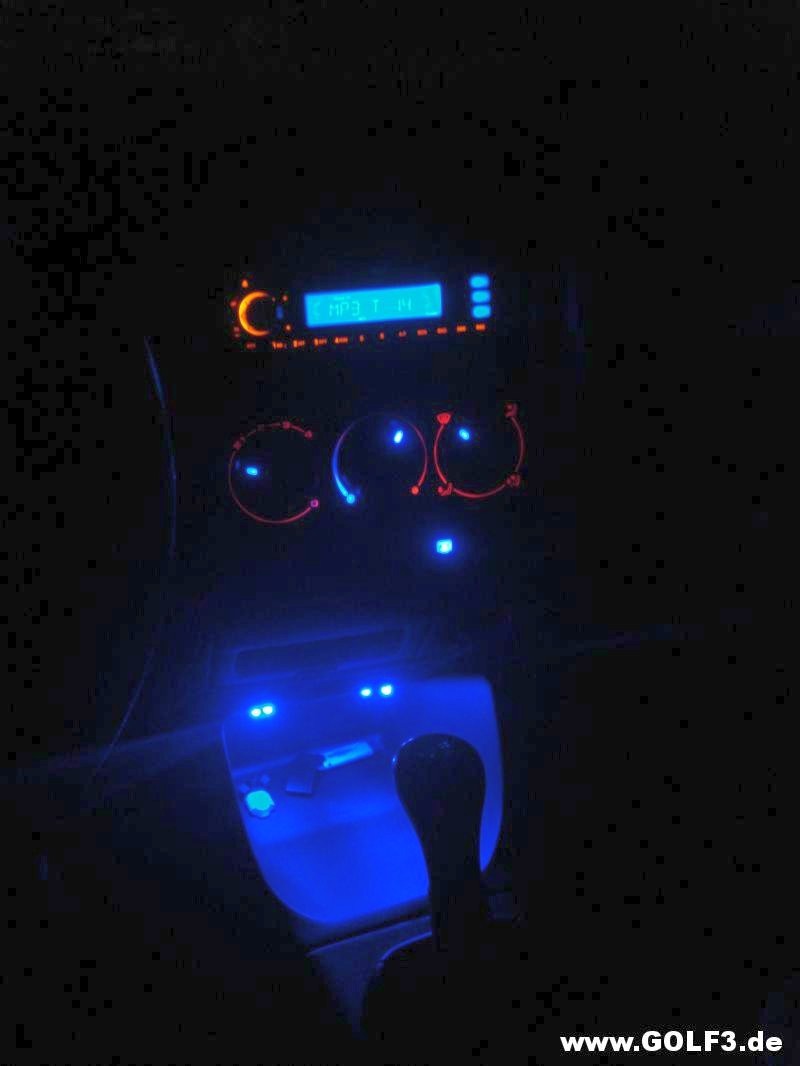

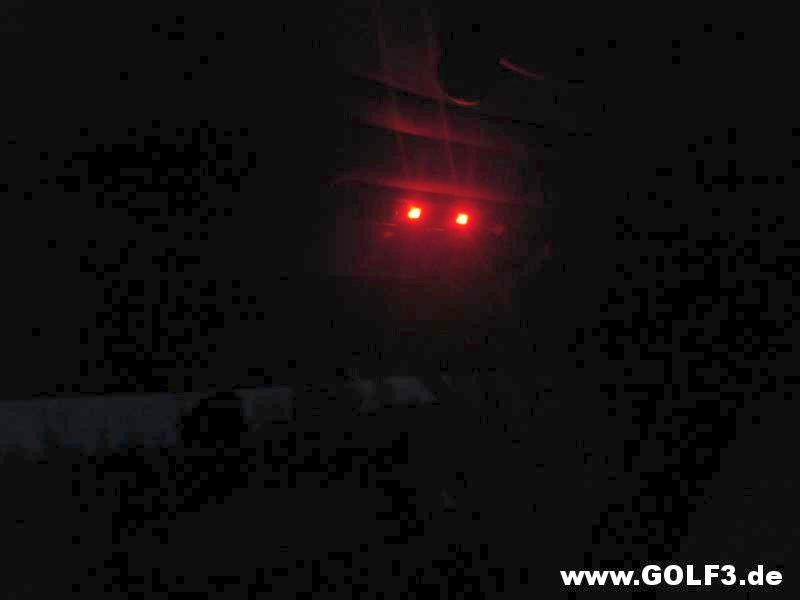

Und hier dann die restlichen, in echt sieht das alles bisschen anders aus und wenn ich sitze im Auto, dann sieht man die LEDs nicht direkt sondern immer nur das Licht, also nicht direkt die Lichtpunkte und LEDs in dem Fach unten oder in der Tür:

Micha

greengolfi · 30.09.2009, 21:34

sieht doch guti aus:-)

Ich will die heizugn auch machen,aber wie bekomme ich das hin das der ring in der mitte auch leuchtet,also oben, ich will das weiß haben!!

greengolfi

TheMikka123 · 30.09.2009, 21:56

hm, also bei mir habe ich an dem mittleren nicht abgekklebt oder so und warscheinlich nicht ordentlich angeschliffen, sodass es nicht bis oben reicht und dort oben bisschen dunkler ist, wo die farben aufeinander treffen.

Also willst du unten die Punkte in der Farbe blau und rot (Kalt, warm) und den Ring weiß ?

Micha

Tankdeckel · 30.09.2009, 23:14

Das geht ganz einfach, jedenfalls hab ichs so bei mir gemacht. Die LEDs so plazieren wie sie hinkommen sollen und dann die Köpfe der LEDs planen bis sie glatt sind. Dann strahlen die nicht überall hin, sondern nur da wo sie sind.

greengolfi · 01.10.2009, 14:21

Zitat:

Zitat von TheMikka123

hm, also bei mir habe ich an dem mittleren nicht abgekklebt oder so und warscheinlich nicht ordentlich angeschliffen, sodass es nicht bis oben reicht und dort oben bisschen dunkler ist, wo die farben aufeinander treffen.

Also willst du unten die Punkte in der Farbe blau und rot (Kalt, warm) und den Ring weiß ?

Micha

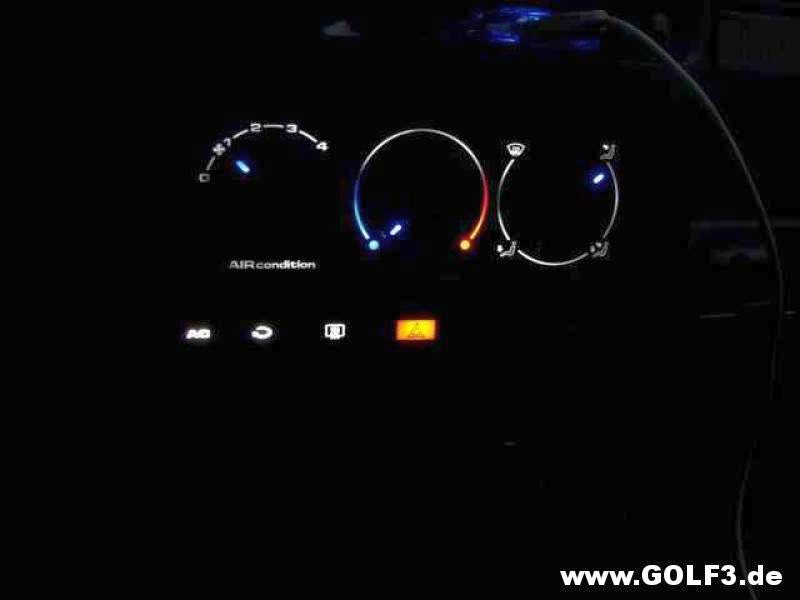

Ja so wie du auch ein stückchen blau am anfang denn wieder weiß u denn am ende wieder rot!

So wie auf dem Bils will ich das haben^^

Hoffe ihr könnt mir helfen!

@ Tankdeckel was meinst du damit köpfen oda wie??

greengolfi

Tankdeckel · 01.10.2009, 23:54

Nuja, die LED haben ja einen runden Kopf, dadurch ergibt sich der Abstrahlwinkel. Da gibts LED mit einem weiten Winkel, heisst die Strahlen gut um sich herum, und halt welche die mehr punktuell leuchten.
Wenn man halt die Leuchtkraft auf eine bestimmte Stelle richten will schleift man einfach die runde Spitze der LED grade. Dann strahlen die fast nur noch grade aus. Macht bei direktem Kontakt mit Lichtleitern Sinn, so geht keine Leuchtkraft verloren.

So ich hoffe ich konnts verständlich erklären
