Sitzheizung - Kabelbaum vollständig?

21.08.2014, 20:59

Hey alle,

vorhin ist mein Kabelbaum für meine Sitzheizung den ich mir bei ebay geschossen hab angekommen. Daraufhin hab ich gleich mal los gegooglet wie ich den denn wo anschließen muss. und da bin ich über diese Anleitung gestolpert. Dort wird der Einbau eines neuen Kabelbaums von einem anderen Hersteller beschrieben. Mein Kabelbaum ist meines wissens nach aber ein originaler.

So, was mich stutzig macht: Laut der Anleitung hat der Kabelbaum 6 Stecker:

Fahrersitz
Beifahrersitzt
Schalter im ABrett
3 weitere einzelne

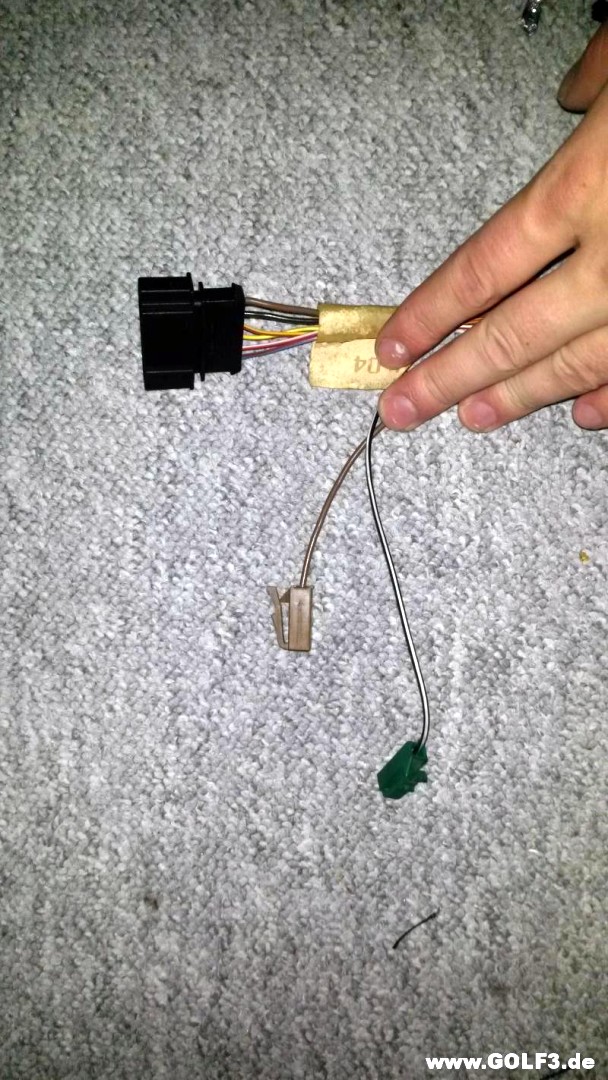

Bei meinem Kabelbaum gibt es aber nur 5:

(Die beiden für die Sitze sind auf dem Bild nicht zu sehen)

Daher nun meine Fragen:

ist mein Kabelbaum komplett, oder fehlt da etwas?

wie schließe ich den Kabelbaum an der ZE an?

Wäre cool wenn mir das jemand, ggf. sogar mit Bildern, beantworten kann

nebenbei noch eine weitere Frage:

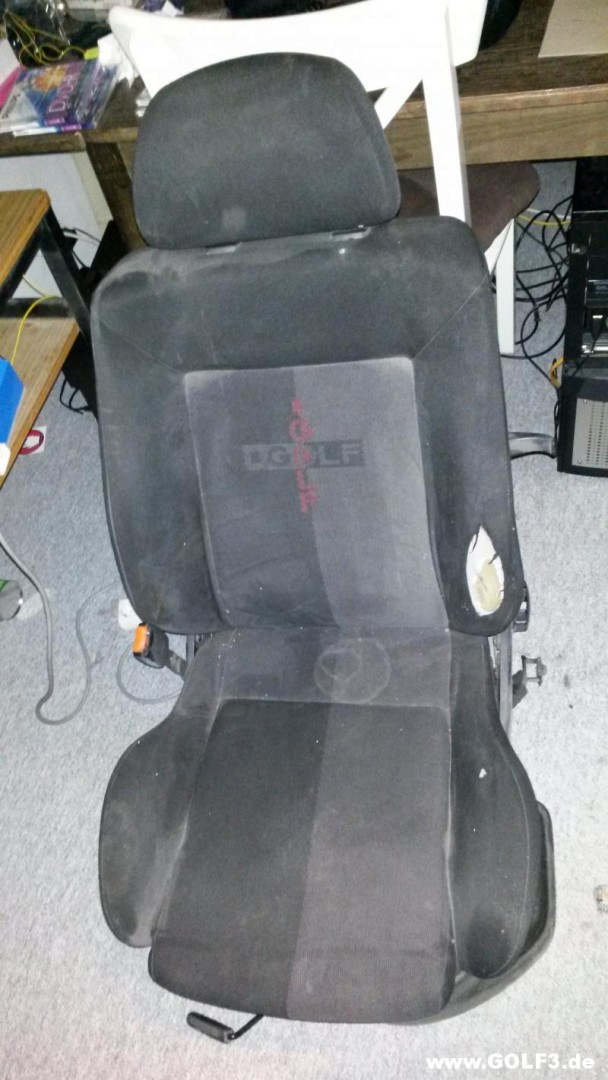

was sind das für Sitze?

Vielen Dank für eure Hilfe!

Gruß,

AbsturzPunk!

dubsport · 21.08.2014, 21:35

Zitat:

Zitat von AbsturzPunk

Fahrersitz
Beifahrersitzt
Schalter im ABrett
3 weitere einzelne

Habe vor kurzem bei meinem vr die Sitheizung nachgerüstet und da waren,die zwei Stecker für die Sitzheizung,der stecker für die verstellung der Sitzheizung und 3 stecker (Braun=masse,Scharz-weiss=Zündungsplus und blau).Mach mal bitte ein ganzes Foto von dem ganzen Kabel.mfg dubsport

21.08.2014, 21:38

Ist grad schlecht, ich bin schon im Bett und der Kabelbaum liegt im Auto

aber an dem Kabelbaum sind neben den 3 Steckern nur die beiden Stecker für die Sitze, keine weiteren... :/

yummi · 21.08.2014, 23:15

org/U-I-MjAwMzo1ZjplMzM6ZGYwMTplY2ExOmFkZGM6N2VhYjo3YmRmT-1408655547.png]

[/url][/IMG]

22.08.2014, 07:27

@Yummi

dein Link geht nicht so ganz wirklich

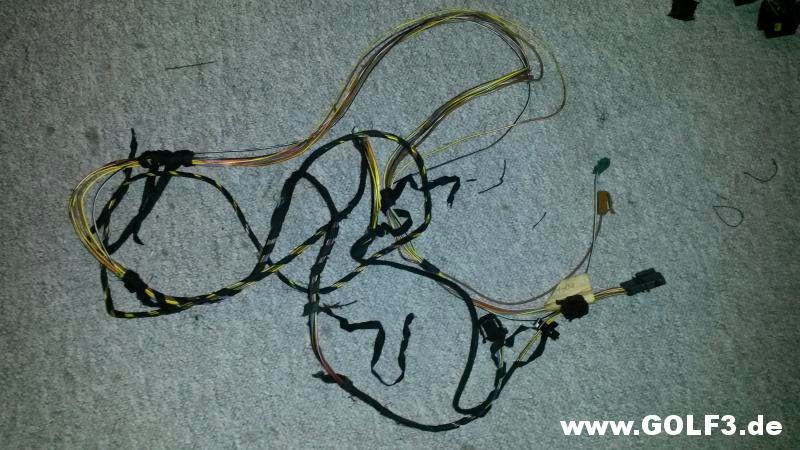

Hier ein Bild vom kompletten Kabelbaum:

Shadow · 22.08.2014, 07:37

Bei dem Kabelbaum oben fehlt ein Stück, dieser ist zweigeteilt, Trennung ist ca höhe des Amaturenträgers.

Am oberen Teil ist der Stecker für den Schalter (weiss) sowie der des Potentialverteilers für die Beleuchtung mit dran.

--sj

Teletubby · 22.08.2014, 08:42

Hallo!

Zitat:

Zitat von AbsturzPunk

was sind das für Sitze?

Wenn ich das richtig sehe, sind das Sportsitze der Golf 3 Sonderserie "Bon Jovi" (1996/1997) .Es gibt die Bezüge in den zwei Farbkombinationen schwarz/grau und schwarz/blau.

Freundliche Grüße
Teletubby

22.08.2014, 08:59

Also ist der Kabelbaum nicht komplett und ich kann damit die Sitzheizung nicht in Betrieb nehmen?

Kann ich mir den Stecker, der fehlt zurecht basteln? wie und wo muss ich den anschließen im Kabelbaum? gruß!

Baxter89 · 22.08.2014, 09:12

Richtig, der Kablebaum ist nicht komplett und du kannst die Heizung nicht in Betrieb nehmen, Baujahrabhängig gab es zwei verschiedene kabelbäume, einen der aus einem Stück gefeilt ist und dann diesen den du hast der in 2 geteilt ist.

Dir fehl das von Shadow beschriebene Stück, welches du warscheinlich nicht einzeln findest. Kauf dir einen neuen kompletten. Selberbasteln wird wohl nix. da der Stecker, der am SH Schalter ist nirgendwo anders im Golf verbaut wurde wo man ihn abschneiden könnte.

Shadow · 22.08.2014, 09:36

Teilenummer vom Stecker ist 321 971 946, ca 4€.

--sj

22.08.2014, 13:06

der Stecker zum Sitzheizungsschalter ist doch vorhanden!? der große schwarze auf dem ersten Bild ist meines erachtens der, der an den Sitzheizungsschalter angesteckt wird, oder irre ich?

Baxter89 · 22.08.2014, 13:35

Zitat:

Zitat von AbsturzPunk

wird, oder irre ich?

Ja.

guck ma, in folgendem Forum ist etwas unter der Mitte das Bilde eines Kabelbaumes, der fürn Schalter ist der rechts oben, ein länglicher weißer, ist sogar die Kabelbaumausführung um die es hier geht.

Sitzheizung nachrüsten - Technik Forum - Wolfsburg Edition Forum

22.08.2014, 13:50

Und wofür ist dann der große Flache Stecker an meinem Kabelbaum im ersten Bild?

btw: hab etwas gestöbert und hier im Forum folgendes gefunden:

http://www.golf3.de/elektronik/85991...tzheizung.html

Dort ist das auch der kabelbaum, den ich habe. 2 Stecker für die Sitze, 2 kleine und ein Flacher schwarzer.

Gab es vlt 2 verschiedene Kabelbäume?

@Baxter:

Im post unter den Bildern steht aber, dass der Kabelbaum ausm Golf 2 kommt

gruß!

Baxter89 · 22.08.2014, 14:05

Les mal mein Beitrag weiter oben, dort hab ich bereits geschrieben das es 2 verschiedene gibt.

Beide haben aber einen weißen langen Stecker oben am Schalter. Der schwarze (wie Shadow bereits geschrieben hat) ist einfach nur ein Vetbdingungsstecker. Der im G2 ist exakt der selbe!

Und vergleich mal den Stecker auf dem Bild von deinem link und den schwarzen stecker hier oben im Thread. Sind zwei verschiedene. Der eine is männlich, der andere weiblich.

22.08.2014, 14:07

Ah ok.

also verstehe ich das jetzt richtig, dass der Kabelbaum den ich hab von den Sitzen bis zur ZE geht und am schwarzen Stecker dann ein weiterer Baum bis zum Schalter geht?

EDIT:

habs grad gelesen, der ist zweigeteilt.

Danke für eure Hilfe!

werde nun den ebay verkäufer anschreiben und fragen wo das andere stück ist...

Baxter89 · 22.08.2014, 14:08

Richtig, aber der schwarze lange kommt nich an de ZE sondern klemmt einfach nur zwischen damit er in 2 zu teilen ist, eigentlich sinnlos,

MirKesBre · 22.08.2014, 15:24

Hallo, schau mal in einen Thread von mir rein, da sind Bilder und Anschlussplan drin:

http://www.golf3.de/elektronik/11527...anschluss.html
