Hilfe Orginale Sitzheizung Anschliessen

hmm123 · 13.07.2012, 21:39

Hallo Leute

Habe schon gegoogelt etc. um die Sitzhezung Anzuschliessen.

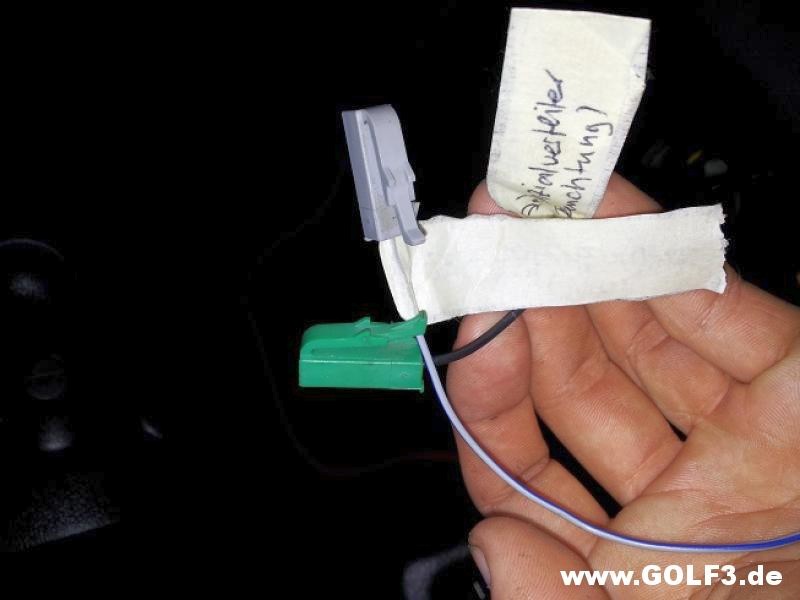

Das Problem ist ich weiß nicht wo genau ich den Grünen Stecker mit der Schwarz/Weißen Kabelfarbe Anschliessen soll da ich die gegen Stecker nicht finde.

Sowie der Graue Stecker mit dem Blau/Weißen Kabel.

Das Braune ist Klar an Masse.

Ich finnde einfach keine direkte Anschlussmöglichkeit an der ZE.

Hab nen 97er Golf 3 und schon beim Lichtschalter bzw. unter dem Tacho geschaut nach verteilern oder ähnliches.

Hab es mal mit Kabeln Überbrückt direkt an Plus und Läuft soweit alles bis auf die Fahrerseite Sitzheizung ich denke mal die Sitzmatte ist Defekt. Schalter und Beleuchtung Funzt.

Hoffe ihr könnt mir Helfen.

mfg

Teletubby · 13.07.2012, 22:14

Hallo hmm123,

das schwarz/weiße Kabel mit dem grünen Stecker ist für die Klemme 15a = "Zünd-Plus"; das grau/blaue mit dem grauen Stecker ist für die Beleuchtung des Schalters.

Auf Deinem rechten Foto sind die Potentialverteiler. Einen grünen und einen grauen gibt es leider nocht nicht. Am besten besorgst Du sie Dir auf einem Schrottplatz. Es gibt sie auch bei VW, dort aber nur in schwarz.

Diese beiden neuen Potentialverteiler kannst Du zu den bereits vorhandenen dazuclipsen. Dann steckst Du Deine beiden Leitungen der Sitzheizung in jeweils einen von ihnen. Dann ziehst Du aus dem auf Deinem Bild rechten Potentialverteiler (dieser ist ein "Dummy", der nur zum klapperfreien Aufbewahren nicht benötigter Stecker dient) den grünen und den grauen Stecker (beides sind die stromführenden Zuleitungen) aus und steckst sie ebenfalls in die neuen Potentialverteiler. So dass der grüne Stecker zum grünen und der graue zum grauen kommt.

Der braune Stecker der Sitzheizung (= Masse) kommt in den Massestern links unter dem Armaturenbrett.

Fertig!

Freundliche Grüße
Teletubby

hmm123 · 13.07.2012, 22:20

Zitat:

Zitat von Teletubby

Hallo hmm123,

das schwarz/weiße Kabel mit dem grünen Stecker ist für die Klemme 15a = "Zünd-Plus"; das grau/blaue mit dem grauen Stecker ist für die Beleuchtung des Schalters.

Auf Deinem rechten Foto sind die Potentialverteiler. Einen grünen und einen grauen gibt es leider nocht nicht. Am besten besorgst Du sie Dir auf einem Schrottplatz. Es gibt sie auch bei VW, dort aber nur in schwarz.

Diese beiden neuen Potentialverteiler kannst Du zu den bereits vorhandenen dazuclipsen. Dann steckst Du Deine beiden Leitungen der Sitzheizung in jeweils einen von ihnen. Dann ziehst Du aus dem auf Deinem Bild rechten Potentialverteiler (dieser ist ein "Dummy", der nur zum klapperfreien Aufbewahren nicht benötigter Stecker dient) den grünen und den grauen Stecker (beides sind die stromführenden Zuleitungen) aus und steckst sie ebenfalls in die neuen Potentialverteiler. So dass der grüne Stecker zum grünen und der graue zum grauen kommt.

Der braune Stecker der Sitzheizung (= Masse) kommt in den Massestern links unter dem Armaturenbrett.

Fertig!

Freundliche Grüße
Teletubby

Danke das Hilft mir schonmal hab dir noch eine PN geschickt.

mfg

15.07.2012, 10:50

wenn du so tv verteiler brauchst, meld dich. sollte die sogar noch passend in der farbe haben

hmm123 · 16.07.2012, 12:19

Danke habe mir Heute welche Besorgt.

Die meinst du richtig?

Und da Schliesse ich einfach die Stecker/Kabel an nach den Farben.

mfg

Teletubby · 16.07.2012, 16:55

Zitat:

Zitat von hmm123

Die meinst du richtig?

Ja, diese Potentilaverteiler sind richtig. Man kann sie auseinanderclipsen. Für Deine Sitzheizung brauchst Du ja nur den grünen und den grauen.

Zitat:

Zitat von hmm123

Und da Schliesse ich einfach die Stecker/Kabel an nach den Farben.

Ja, genau. Es geht nur nach der Farbe der Stecker, nicht nach der der Kabel.

Freundliche Grüße
Teletubby

hmm123 · 16.07.2012, 17:17

Aber es muss doch irgendwie da Strom reinkommen? also ein Stecker von der ZE in den Potentialverteiler rein und dann kann ich die anderen Ansschlüsse nach Farbe von der Sitzheizung Anschliessen? oder wie.

Teletubby · 16.07.2012, 20:57

Zitat:

Zitat von hmm123

Aber es muss doch irgendwie da Strom reinkommen? also ein Stecker von der ZE in den Potentialverteiler rein und dann kann ich die anderen Ansschlüsse nach Farbe von der Sitzheizung Anschliessen? oder wie.

Der Strom in die Potentialverteiler kommt über die Leitungen, die jetzt noch im Dummy stecken. Das sind die Zuleitungen. Und deshalb ist der Dummy ein Dummy, weil es sonst Kurzschlüsse gäbe.

Freundliche Grüße
Teletubby

hmm123 · 16.07.2012, 21:21

Zitat:

Zitat von Teletubby

Der Strom in die Potentialverteiler kommt über die Leitungen, die jetzt noch im Dummy stecken. Das sind die Zuleitungen. Und deshalb ist der Dummy ein Dummy, weil es sonst Kurzschlüsse gäbe.

Freundliche Grüße
Teletubby

Achso ok Wunderbar Danke.

Hab letztens gesehen das unten an der ZE ein paar loose Stecker rumhängen? Was sind das für welche und ist das Schlimm das die nicht angeschlossen sind und loose sind?

mfg

Julez0602 · 26.07.2012, 12:12

Woher hattest du damals die Stecker ? Habe genau das selbe Problem wie du am Anfang damals .. verstehe allerdings NULL von eurem Gespräch hier da ich kein Mensch bin der elktrik gut versteht ... Ich werde gleich mal gucken ob ich diese Steckplätze habe ...

26.07.2012, 12:18

Deinem BJ nach hast du alle Steckplätze. Zu finden unter der Lenksäule etwas links über dee ZE. Zum lösen nach vorne schieben.

Julez0602 · 26.07.2012, 17:56

Also den braunen Anschlüss für Masse habe ich gefunden ...
Nun fehler mit noch die Steckplätze für die anderen beiden Kabel...

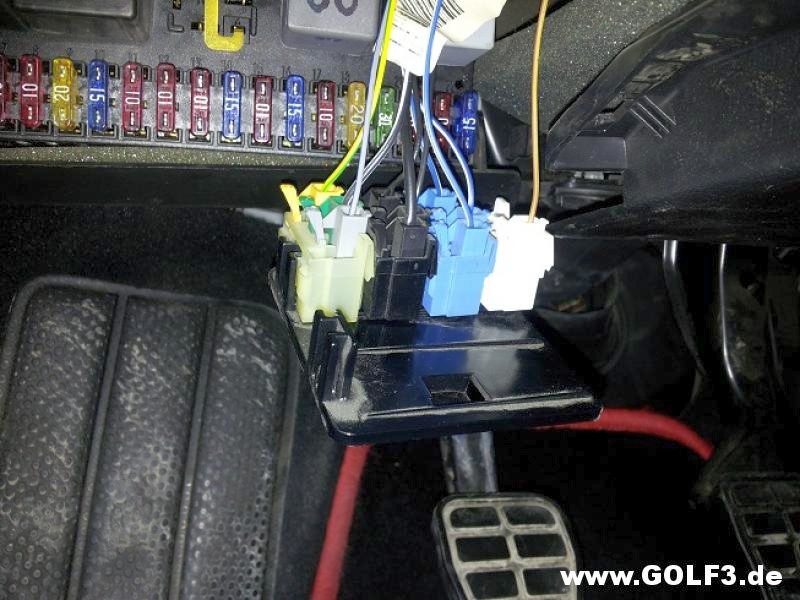

Diese Steckplätze habe ich noch frei ..
Kann ich die irgendwo dazustecken ?

26.07.2012, 18:21

Dein BJ im Profil stimmt nicht. Der Naturfarbende Stecker mir den verschieden Farbenden Steckern beinhaltet die fehlenden die du noch brauchst. Die Verteiler in den entsprecheden Farben einfach beim Schrott holen, und jeweils einen Stecker der jetzt im Braun/grauen-Verteilern sind dort einstecken und dann entsprechend den Sorzheizungkabbaum einstecken.

Julez0602 · 26.07.2012, 19:00

Zitat:

Zitat von .arwn00R

und jeweils einen Stecker der jetzt im Braun/grauen-Verteilern sind dort einstecken

Braun grauen ? Also kaufe ich nun noch von diesen Steckfächern.
Dann nehmen ich zb den gelben stecker und packe den in eine und dann zb noch den grauen und stcke den darein .. und dann einfach die beiden vom kabelbaum dazu ? HÄ?

Julez0602 · 26.07.2012, 18:29

100% ist der Wagen von 1997

Kann ich dir beweisen .. also kann ich die da nirgends dazuklemmen ?

Julez0602 · 26.07.2012, 18:33

Verstehe deine Aussayge nicht so ganz .. also muss ich mir nun noch 2 solche verteiler holen .. und welche dann dazustecken ?

wolfi71 · 26.07.2012, 19:55

http://www.golf3.de/lexikon/potentia...lektrik-2.html
Guck hier mal rein. Da steht alles zum Thema Potentialverteiler

Wenn dein Baujahr stimmt, dann sind alle PV als ein Stück schon vorhanden.

Kabel schwarz 1,0mm² von Punkt D9 zum PV grün und von dort mit schwarz/gelb weiter zum Schalter. Das kommt von der Sicherung S14, die liefert auch den Strom für die Rückfahrscheinwerfer.

Kabel grau/blau 0,5mm² von Punkt D12 zum PV grau und von dort weiter zum Schalter (Beleuchtung).

Julez0602 · 26.07.2012, 20:06

Ja ich habe BJ 1997 ABER nicht mehr STeckplätze .. kann ich die nun irgendwo dazu stecken oder nicht?

wolfi71 · 26.07.2012, 20:32

Natürlich kannst du auf die TE stecken. Überhaupt kein Problem.

Julez0602 · 26.07.2012, 21:04

Wo kann ich nun diese beiden Kabel anschliessen?

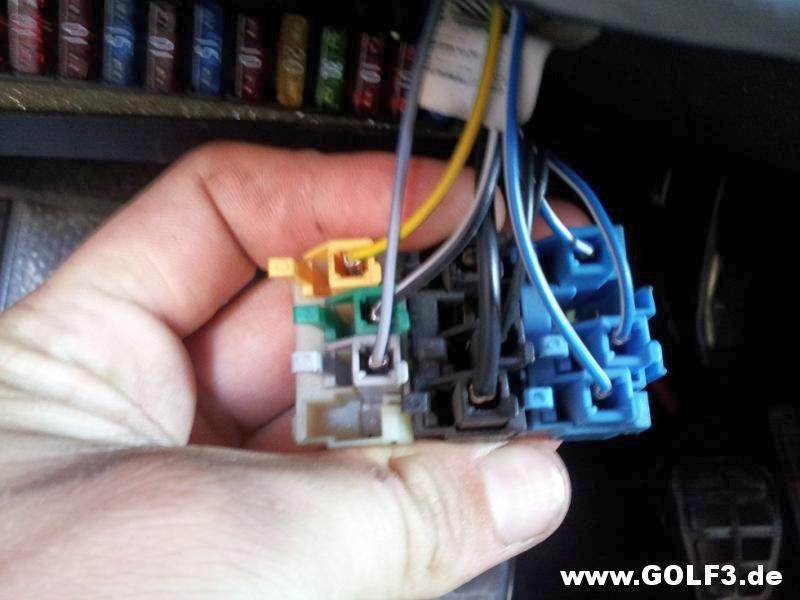

Habe nun noch diesen weissen Stecker gefunden .. aber ansonsten sind da nicht mehr ....
