[TUT] Komfortschließung mit FFB

DaTheo · 21.04.2010, 11:35

Weil ich nun des öfteren schon gesehen habe, dass Leute sowas wissen wollen und ich nun den Auftrag dazu bekommen habe, erstell ich euch nu ma ein Tutorial, wie man mit der Funkfernbedienung die Fenster schließen kann.

gemeint ist damit das hier

Zitat:

Zitat von Golf3GT-R

Dazu muss gesagt werden, dass ich originale Fensterheber habe und auch eine serienmäßige Komfortschließung, dh wenn ich den Schlüssel im Schloß beim Abschließen auf der Stellung "ZU" halte, fahren die Fenster hoch, werde euch aber an einer bestimmten Ftelle zeigen, wie ich es ohne diese funktion gemacht hätte!

also,
wenn ihr mit der FFB abschließt, kommt durch das FFB-Steuergerät ein ganzkurzer Stromimpuls auf die ZV, dieser Impuls ist zu kurz um damit so was anzufangen, diesen Impuls greifen wir ab und verlängern ihn.
Als erstes brauchen wir ein Zeitrelais mit Ausschaltverzögerung ( auch Abfallverzögerung genannt) , das funktioniert ungefähr so

----ZV ----- Fenster

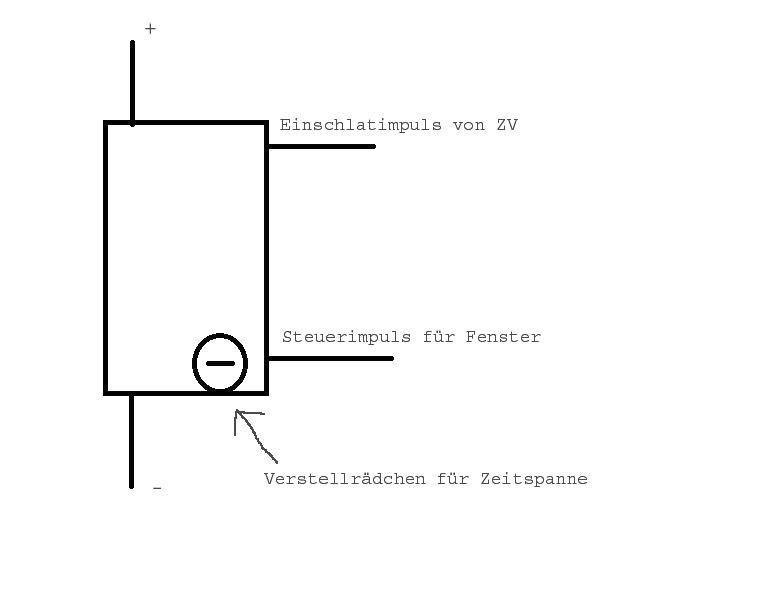

das Relais, das ich verbaut habe sieht ungefähr so aus

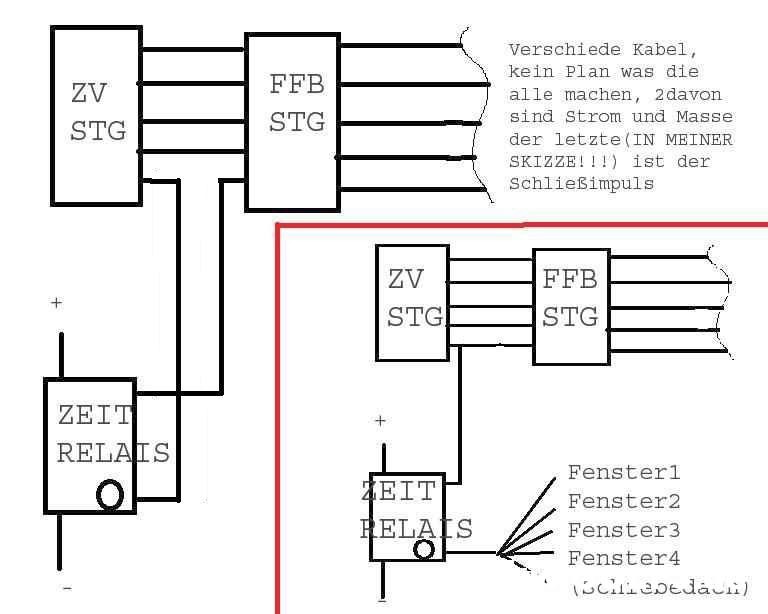

so, wie schließe ich das nun an, ich versuchs einfach mal per Bildchen

Die originale Leitungsfarbe ist "grau" und liegt auf der Klemme 7 des ZV-Pumpensteckers.
Dieser Stecker wird auch als T12a bezeichnet. Der Kontakt den wir also brauchen ist T12a/7.

Als erstes wird das relais mit strom und masse verbunden.

Dann zapft ihr den "schließ impuls" des FFB-STG an und verbindet ihn mit dem Einschaltimpuls des Relais,
den Steuerimpuls schließt ihr mit dem Schließimpulseingang der ZV zusammen.
Mein Relais, kann Massegesteuert (-) und Stromgesteuert sein (+).
Die gesammte ZV-Steuerung ist Strom(+)gesteuert, dh ihr müsst euer Relais auch darauf einstellen, wenn es beides kann.

An dem Relais könnt ihr nun mittels Rädchen einstellen wielange dieser Steuereimpuls dauert, den stellt ihr so ein, dass die komplett geöffnetet Fenster Zeit genug haben sich zu schließen

wenn ihr serienmäßig keine Komfortschließung habt, müsst ihr mit dem Steuerimpuls direkt auf die Fensterheberschalter gehen ( roter kasten im Bild)

Ich bin kein elektriker, dh dass hier vermutlich auch fehler drin sein können, bei mir geht das so schon seit 2 jahren, für Änderungsvorschläge und Kritik bin ich per pm erreichbar.

Dank geht auch an AgentBRD, der mir mit den Leitungsfarben half.

EDIT:

ich habe nun was sinnvolles zu ergänzen, da schon viele anfragen kamen woher man so ein zeitrelais bekommt
ich habe mein relais damals von einem carhifi store bekommen, welches er aus einem auto ausgebaut hat und über war

hier die lösung eines forenmitgliedes

Zitat:

Zitat von Golf3GT-R

Ich hab mir von Conrad ein Präzisions Zeitschalter gekauft! Kostet 9,95€ und ist zum selberlöten!

Der schaltet im Prinzip ein Durchgang frei sobald man den Taster drückt! Den Taster hab ich dann durch das Signal von der FFB ersetzt! Der Bausatz hat nen Poti wo man die Zeit einstellen kann wie lange der Durchgang geschaltet sein soll!

Hab es dann mit an die ZV-Pumpe angeschlossen!
