Rück- u Bremslicht 3 Kammerumbau

chris rock · 13.02.2012, 21:19

Umbauanleitung auf 3 Kammerbrems- &
Rücklichter durch 2 Fadenbirnen

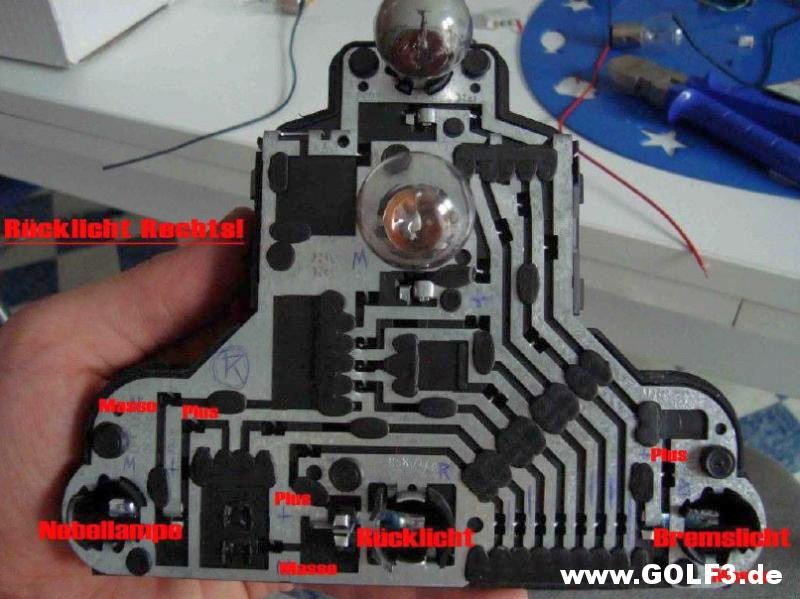

So sieht die Lampenfassung orginal aus.
Angezeigt wo Masse & Plus auf den Leitern sind.
Rücklicht Rechts
Hier ein Überblick:

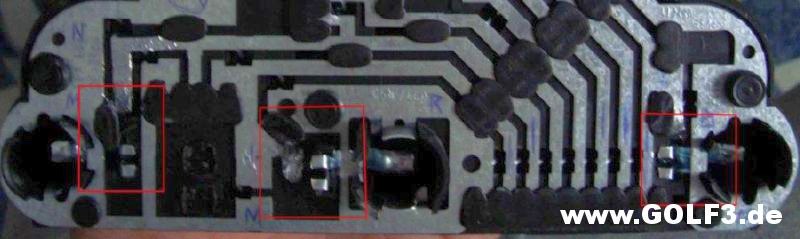

Jetzt trennen wir die Pluszuleitungen von den Federn der Fassungen.
Hab sie mit nem Seitenschneider hoch und dann ab gebogen.
Das sieht dann so aus:

Habe die Federn drin gelassen damit die Birnen fest sitzen.
Dann haben wir die Fassung soweit vorbereitet.

Folgen die Birnen.
Zuerst feilen wir den höher liegenden Nippel am Fuß ab damit er in die Fassung passt. Dann
löten wir an die beiden Pole der Birne je ein ca. 10cm langes Kabel.

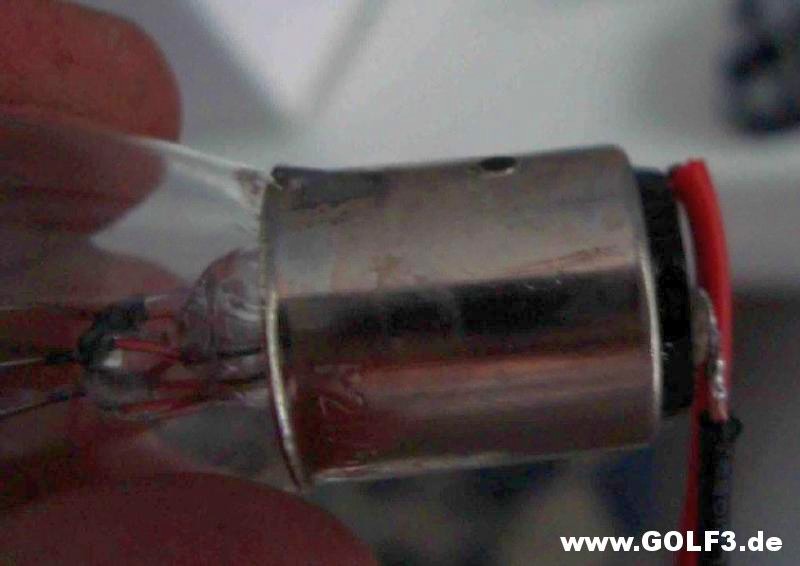

Wenn ihr soweit seid sieht es eigentlich so aus:

Wenn ihr die höhere / abgefeilte Nase nach oben haltet ist der linke Pol an der Unterseite
für die 5W vom Standlicht. Hier das schwarze Kabel.

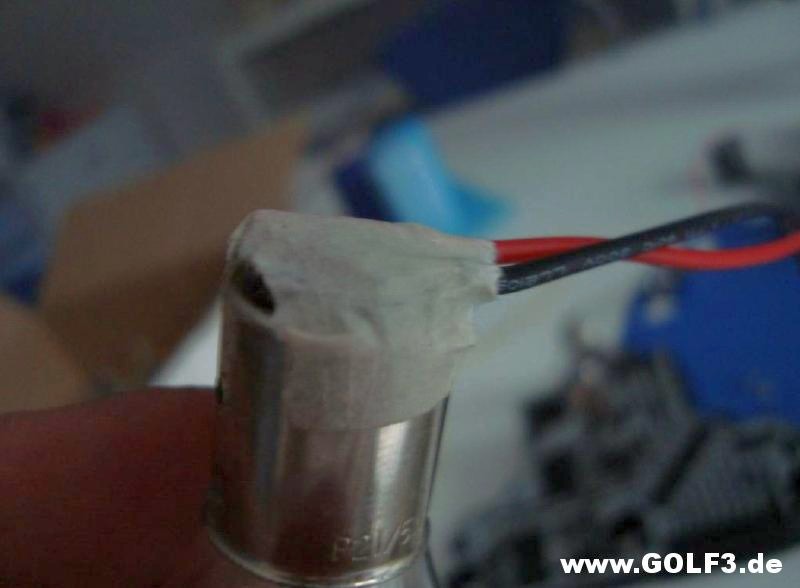

Dann kleben wir die Pole an der Unterseite mit Klebeband ab damit die Feder in der Fassung
die Pole nicht verbindet und z.B. bei eingeschaltetem Licht der Faden für Bremsleuchte
keinen Strom bekommt.
So hab ich es schnell gemacht:

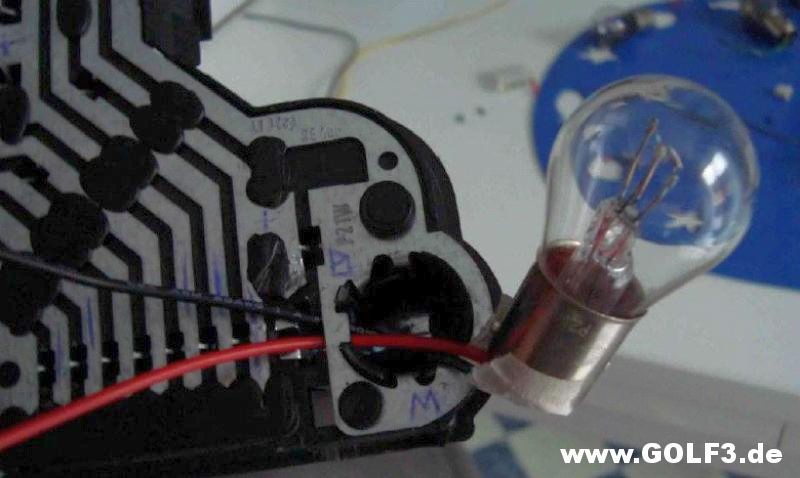

Jetzt können wir die Birnen einsetzen.
Habe die Kabel unter der Leiterplatine her gezogen und die Birnen eingesetzt.
So:

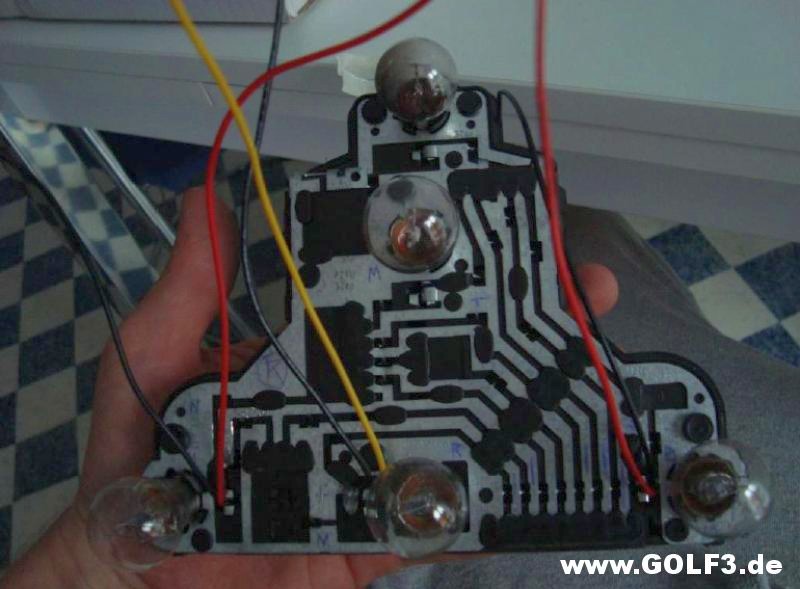

So sieht es aus wenn alle Birnen eingesetzt sind:

Jetzt Kabel anklemmen.
Schwarz ist bei mir Standlicht und farbig Bremslicht. Masse bekommen die Birnen über den
Metallsockel. Jetzt muß man nur aufpassen welche Seite man gerade verkabelt.

Rechte Rückleuchte!!!
- Rücklicht in der Mitte – schwarze Kabel in der Mitte am Pluspol anlöten!
- Bremslicht Rechts – farbige Kabel rechts am Pluspol anlöten!

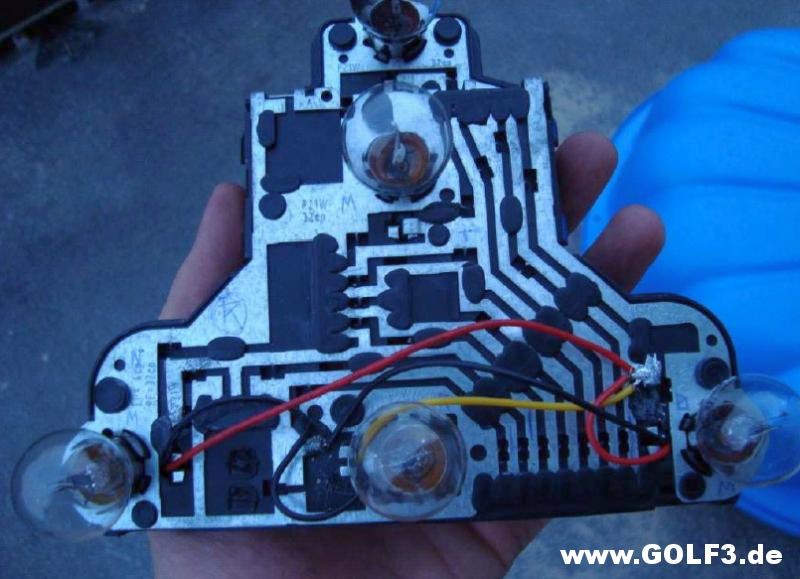

Das sieht dann fertig so aus:

Bevor ihr die Fassung einbauen könnt müsst ihr die Öffnung der Rückleuchte in der Mitte
etwas vergrößern. Habs mit nem Cutter gemacht. Baut das Rücklicht am besten aus!

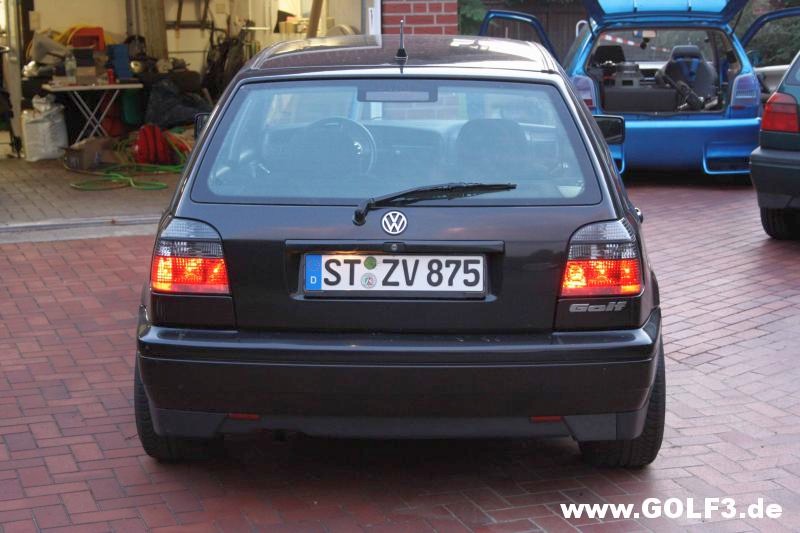

So sieht es dann eingebaut am Tage aus.
Normales Licht! Und wenn man bremst leuchten alle Kammern hell auf!

Hier mal ein Vid im dunkeln!

G3 3 Kammerbeleuchtung - Kostenlose hochqualitative Videospeicherung - Upload and share your videos

Die Anleitung ist nur für die Rechte Seite!!!
Also Links ist dann alles genau spiegelverkehrt!!! =)
Ach und die Nebelschlußleuchte hat keine Funktion mehr!

Viel Spaß damit!
Hoffe es kann jemand gebrauchen! =)
