Skoda Symphony / Gamma 5 etc. an Nokia DSP

[ben222211]

Werde hier mal kurz meine Erfahrungen mit dem Radiotausch bei eingebautem Nokia DSP beschreiben, da ich bisher nichts dergleichen gefunden habe.

Da ich immer wieder Probleme mit dem original VW CD-Wechsler hatte, der an meinem Gamma 4 (DSP-Version) angeschlossen war, habe ich nach Alternativen gesucht.
Leider nicht so einfach, da der DSP-Verstärker vom Radio an der ISO-Lautsprecher Buchse ein Vorverstärkersignal bekommt und das Radio nicht einfach gegen ein x-beliebiges ausgetauscht werden kann. Man kann zwar jedes Radio mit Hilfe eines Adapters (Dietz z.B.) betreiben, nur sind die Adapter teuer (>70€) und sollen anscheinend auch qualitativ nicht der Hammer sein.

Also hab ich das Gamma 5 in Erwägung gezogen, dass ebenfalls einen Vorverstärker-Ausgang (an dem gelben Mini-ISO) hat. Da ist allerdings die Beleuchtung blau.
Zufällig bin ich ich dann auf das Skoda Symphony aus dem Octavia gestossen (Beleuchtung grün, wie im Golf und außerdem deutlich billiger!), dass wie das Gamma 5 aufgbaut ist, aber ein CD-Laufwerk hat.

Hab mir das dann besorgt (ca. 50€) und letzte Woche eingebaut. Funktioniert wunderbar!

Für den Einbau musste ich mir allerdings einen Adapter bauen, da das Gamma 4 die Vorverstärker-Ausgänge an der ISO-Lautsprecherbuchse hatte und das Gamma 5 (bzw. Skoda Symphony) am gelben Mini-ISO-Stecker.



Kabelbelegung wie folgt:

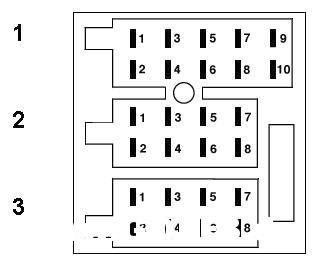

Originale Verkabelung Golf 3 mit Nokia DSP Lautsprecher-ISO-Stecker (Stecker 2)



Pos 1. RR+

Pos 2. "nicht belegt"
Pos 3. RF+
Pos 4. "nicht belegt"
Pos 5. LF+
Pos 6. "nicht belegt"
Pos 7. LR+

Pos 8. "nicht belegt"

Die LS-Masse ist am roten Stecker (Stecker 1, für CD-Wechsler) auf PIN 5 angeschlossen!


Das ganze auf den gelben ISO-Stecker (Mini-ISO C1)

Pos 1. Line Out, hinten links
Pos 2. Line Out, hinten rechts
Pos 3. Line Out, Masse
Pos 4. Line Out, vorne links
Pos 5. Line Out, vorne rechts

Pos 6. geschaltetes Plus für Soundverstärker



Einen Adapter dafür habe ich nirgend gefunden, also hab ich mir bei Conrad eine ISO-Lautsprecher Buchse und den gelben Mini-ISO-Stecker bestellt und das ganze selber zusammen gefummelt.

Ich denke, dass ist eine interessante Möglichkeit für alle, die das Nokia DSP haben und ein CD-Radio einbauen wollen (und das Geld für den teuren Adapter sparen).

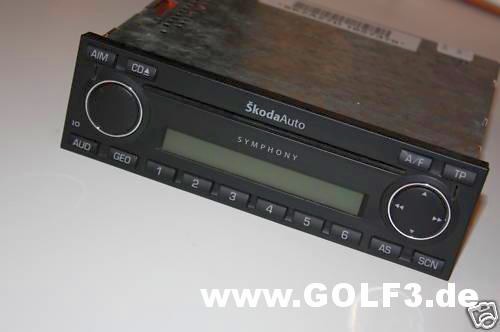

Hier noch ein Bild vom Skoda Symphony mit CD-Laufwerk:

[christine86]

AAAAAAAAAhhhhh, sehr gut!!!

genau das haben wir in unserem einser cab vor

ps: die grüne beleuchtung vom symphony passt auch 1000mal besser als die blaue vom gamma

[ben222211]

Wenn ich mal dran denke, reiche ich Bilder im eingebauten Zustand nach...
Die Beleuchtung passt 1zu1 zu der originalen vom Golf.

[Dr.NOS]

Das Symphony gibts auch bei VW (ohne Skoda druck). Die BEleuchtungsfarbe kenn ich allerdings nicht. (glaube blau-rot)

[christine86]

hm, also ich hätt dann schon ganz gerne eins mit grüner beleuchtung im golf.
habt ihr ne idee, ob man den skoda schriftzug auch wegmachen könnte?

Das doch nen Perfektes Tutorial! Ich bin dafür es in Anleitungen zu verschieben

[ben222211]

Zitat von Dr.NOS

Das Symphony gibts auch bei VW (ohne Skoda druck). Die BEleuchtungsfarbe kenn ich allerdings nicht. (glaube blau-rot)

Genau, nennt sich Rhapsody und ist blau/rot beleuchtet....

Zitat von christine86

hm, also ich hätt dann schon ganz gerne eins mit grüner beleuchtung im golf.
habt ihr ne idee, ob man den skoda schriftzug auch wegmachen könnte?

Hab ich auch schon darüber nachgedacht und probiert, die Würfelzuckermethode funktioniert leider nicht...

[christine86]

und nagellackentferner ist wahrscheinlich zu sanft

[heilbutt]

wie klingt denn das Skoda Radio und was kostet das?

[christine86]

also ich finde, dass es sich wie die originalen vw radios (gamma 5) gut anhört.
meine eltern haben das radio in ihrem superb und ich hab schon überlegt, ob ich's heimlich ausbaue
