Vielen von Euch dürfte der VDO Tacho ab 0 km/h ein Begriff sein. Bekannt und beliebt durch die vielen tollen Symbole in der unteren Leiste, die wir leider zum größten Teil nicht nutzen. Die Aktivierung der Tankanzeige ist mitlerweile weit bekannt und auch ich habe mir wegen diesem kleinem Symbol extra einen VDO Tacho gekauft. Da ich aber das Geld nun nicht allein wegen der Tankwarnleuchte ausgeben wollte, habe ich mir gedacht auch einige anderen Symbole zu aktivieren.

Im Laufe der Zeit werde ich diesen Thread immer erweitern. Heute beginnen wir mit dem einfachsten Symbol. Symbol fürs Standlicht.



Uploaded with ImageShack.us

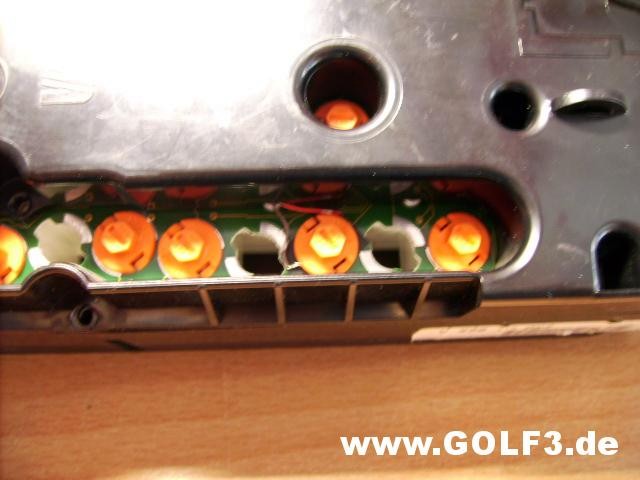

Im Bild das 3. von links.

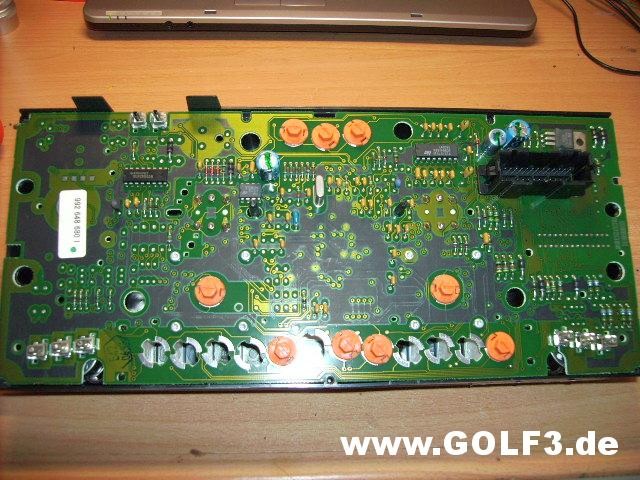

Zuerst wird der Tacho auseinander genommen. Das dürfte selbsterklärend sein. Nun haben wir die Platine vor uns.



Uploaded with ImageShack.us

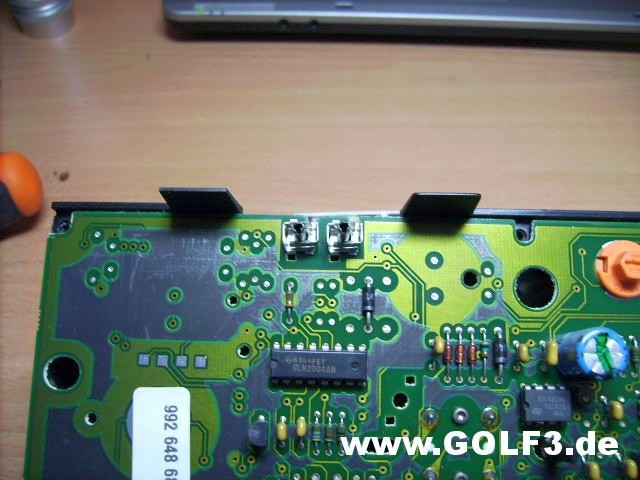

Im oberen Bereich links sehen wir 2 Stifte, die die Tachobeleuchtung versorgen,welche sich im vorderen Teil(wo auch die Scheibe sitzt) befinden.



Uploaded with ImageShack.us

Für diesen Umbau müssen später keine Kabel aus dem Tacho hinausgeführt werden - also auch keine extra Steckverbindung.

Um die Versorgung zu gewährleisten, werden wir also Kabel von diesen beiden Stiften zu einer Lampe in der Symbolleiste legen.



Uploaded with ImageShack.us

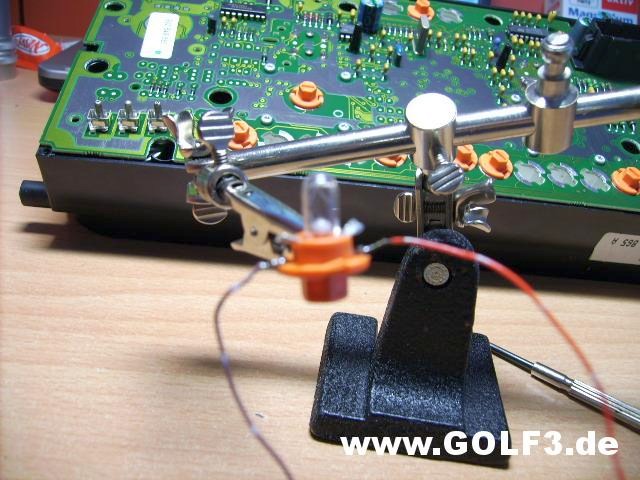

An der Lampe sind pro Seite 2 Fährnchen. Das obere dient später nur dazu die Lampe im Sockel zu halten. Diese biegen wir erstmal vorsichtig hoch um besser an die unteren Punkte zu kommen. Dort verlöten wir jetzt pro Seite ein dünnes Kabel:



Uploaded with ImageShack.us

So sieht das aus, wenn es fertig ist.

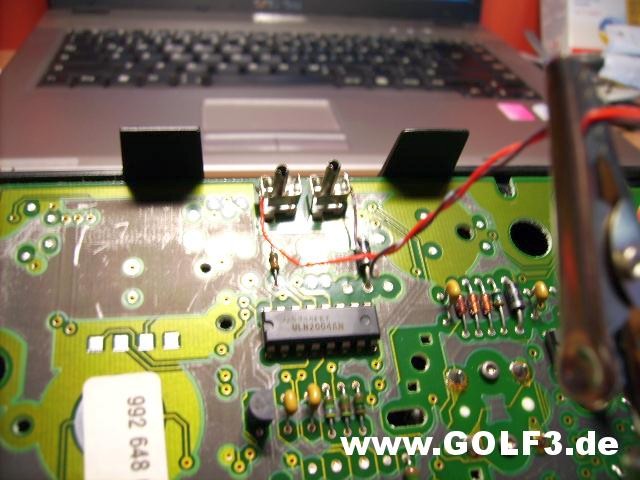

Nun wird das andere Ende des Kabels an den beiden oberen Stiften für die Tachobel. angelötet. Bitte die äußeren Fahnen nehmen, da innen im Kreis die passenden Stifte der Tachoblende ihren Platz haben:



Uploaded with ImageShack.us

So siehts dann fertig aus.

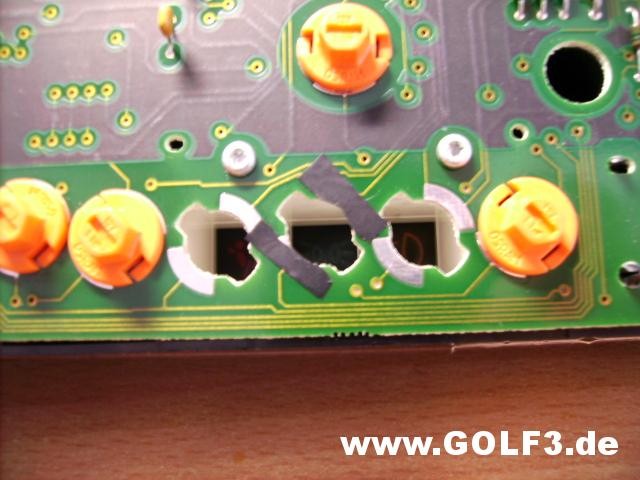

Da ich nicht weiß, inwieweit die Kontakte für die Lampe am Tacho noch weiterverlegt wurden, klebe ich die Kontakte ab um einem Kurzschluss aus dem Weg zu gehen.


Uploaded with ImageShack.us

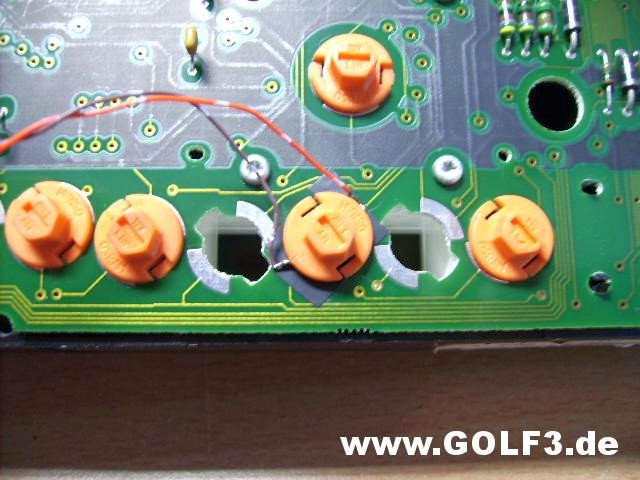

Nun biegen wir die oberen Fähnchen wieder runter - aber nicht mehr soweit wie sie mal standen, da nun noch ein kleinen Kabel dazwischen ist welches seinen Platz benötigt. Danach kann die Lampe in den Tacho eingesetzt werden.



Uploaded with ImageShack.us

In der Blende die hinten auf die Platine kommt, sind kleine Ausparungen drin, die eigentlich für Schraubenköpfe sind. Durch diese Aussparungen legen wir das neu verlegte Kabel.



Uploaded with ImageShack.us

Nun schließen wir den Tacho an und betrachten unser Werk.



Uploaded with ImageShack.us

Also ich finds ganz nett.

Weitere Aktivierungen folgen....

So Leute.
Gute Nachrichten. Habe Kontakt mit ck222 aufgenommen und er meinte die Tanknadel kann ich einfach neu platzieren also nadel ab und neu aufstecken. Die abgerissenen Kabel zum Einstellen habe ich auch weiter verfolgt und kann nun dennoch Kontakt herstellen.

Daher gehen die Aktivierungen weiter

Bebildert gebe ich euch noch die Anleitung für Aktivierung der NSL und NSW Kontrolllampe. ABS und Airbag Kontrollleuchten lassen sich ebenfalls aktivieren, werde ich aber nicht machen. Gebe euch aber eine theoretische Anleitung, bei der aber auf Bilder verzichtet werden müssen.

Mit etwas Glück krieg ich das heute noch fertig.

Hallo,
heute habe ich weitere Aktivierungen vorgenommen. In diesem Teil aktivieren wir die Kontrolleuchte für NSL und NSW. Die Aktivierung der NSW baut auf der für NSL. Zuerst zerlegen wir den Tacho wieder bis wir die Platine vor uns haben. Die beiden Kontrollleuchten sind jeweils die 2. Von links und rechts. Ich habe die Anleitung in 2 Teile gegliedert. Einmal die Umbauten am Tacho und die, die am Fahrzeug getätigt werden müssen. Hier kommt jetzt der Teil, der am Tacho zu tun ist:



Uploaded with ImageShack.us

Bei der NSL kommen uns die Jungs von VW bzw. VDO etwas entgegen und legen uns schonmal eine Masseverbindung an die Kontrollleuchte( der Kontakt der Richtung Stecker zeigt). Daher müssen wir nur eine Seite der Kontakte abkleben.

NSL:



Uploaded with ImageShack.us

NSW:



Uploaded with ImageShack.us


Bei der Kontrollleuchte für NSW empfehle ich beide Kontakte abzukleben, da die Leitungen auch zu anderen Leuchten weiterverlegt sind(Kurzschlüsse vorprogrammiert).

Nun nehmt ihr euch die beiden Lampen und biegt wieder die oberen Fähnchen nach oben.
Nun lötet ihr ein Kabel an die eine Lampe. Dieses sollte so lang sein, um es sauber aus dem Tacho rauszuführen.


FALLS NSW MIT AKTIVIERT WIRD:
Ein Kabel zwischen die beiden Lämpchen löten(dieses leitet die Masse der NSL weiter zur NSW, auf deren Kontaktflächen keine Masse anliegt). Auf die andere Lampenseite ein weiteres Kabel anlöten, welches ebenfalls sauber aus dem Tacho hinausgeführt werden kann.



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Nach dem Abkleben können die Lampen eingesetzt werden. Vorher natürlich die oberen Fähnchen der Lampen wieder runterbiegen, damit die Lampe guten Halt durch die Fassung bekommt. An eurer Stelle würde ich danach nochmal durchmessen, dass die Kontakte der Lampe auch wirklich keinen Kontakt zu denen des Tachos haben. Ausnahme ist hier die Masseverbindung der NSL. Bei ihr ist darauf zu achten, dass eine sehr gute Verbindung herrscht. Ansonsten leuchten später weder NSL noch NSW Kontrolllampe.



Uploaded with ImageShack.us


Das Massekabel zwischen den beiden Lampen könnt ihr weiter nach oben legen(wie im Bild), damit es später wieder von der Heckblende des Tachos verdeckt wird und so nicht beim Ein/Ausbau abgerissen werden kann.
Für die Lampenverbindungen , die aus dem Tacho rausgeführt werden, könnt ihr ruhig genauso dünne Leitungen nehmen, wie sonst aus. Ich hatte erst dickere verwendet um eine gewisse Last beim Ziehen des Kabels zu gewährleisten. Dies ist aber nicht nötig, da das Kabel auch hinter der Blende geführt werden kann.
Die Kabel werden durch ein obenliegendes Loch in der Tachoheckblende hinausgeführt.



Uploaded with ImageShack.us

Dort sollte eine Steckverbindung angebracht werden, welche später die Kontrolllampen mit den restlichen Kabeln verbindet, die wir noch im Fahrzeuginnenraum ziehen müssen. Ich verwende zweifache Lüsterklemmen.
Ihr könnt natürlich auch einen Stecker nehmen.



Uploaded with ImageShack.us

Achja so dürfte es dann aussehen, wenn ihr mal Flutlicht braucht...



Uploaded with ImageShack.us

ZUSATZ: Wählt die Anzahl der Steckverbindungen je nachdem wie viele Lampen ihr aktivieren wollt. Also für NSL und NSW llogischerweise 2. Wenn Airbag und ABS auch noch aktiviert werden sollen: 4
(Dafür gibt’s noch ne Trockenanleitung von mir zu einem später)

Falls Fragen oder Unklarheiten auftauchen, einfach fragen.

Guten Tag Forengemeinde,
heute hat das Wetter mal wieder mitgespielt und ich habe mich an die Arbeit gemacht das Tut hier weiter zu machen. Also heute gehts an den 2. Teil:

Umbauten im Fahrzeug:

Ihr geht erstmal nach der Ausbauanleitung des Tacho vor, bis ihr die Schrauben vom Tacho gelöst habt. Nun klappt ihr den Tacho nach vorn. Dabei einfach in den unteren Haltepunkten drin lassen. Nun seht ihr hinten unseren Weg zum Lichtschalter:



Uploaded with ImageShack.us


Im markierten Bereich führt ihr die Leitungen einfach durch. Bitte bedenkt dass ihr etwas mehr Länge durch das Schwenken des Tachos, sowie durch das Herausziehen des Lichtschalters benötigt und kalkuliert diese Strecken bei der Kabellänge mit ein.

Am Lichtschalter bringt ihr nun in Pin 12 das Kabel für die Kontrollleuchte der NSL an(wie ihr das macht ist egal) und an Pin 13 das Kabel für die Kontrollleuchte der NSW.

An dieser Stelle möchte ich mich nochfalls bei "AgendBRD" für die Pinbelegung des Lichtschalters bedanken.

Das Ganze sollte dann in etwa so aussehen:



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Nun verbindet ihr die neuen Kabel noch mit eurem Leitungsverbinder am Tacho und schon seit ihr fertig. Nach einer kurzen Prüfung könnt ihr alles wieder zusammenbauen.



Uploaded with ImageShack.us

Die Leitungen könnt ihr übrigens ruhig so dünn wählen wie auch im Tacho selbst, da über die Leitung nur die 1,1W für die Kontrolleuchte fließen. Dafür würde sogar ein Klingeldraht reichen. Achtet aber auf genügend Kabellänge, da die dünnen Kabel unter Spannung leichter reißen (können).

Die Trockenanleitung(also ohne Bilder) für Airbag und ABS kann ich noch machen, wenn überhaupt gewünscht.


Feedback erwünscht

Falls du an einen baugleichen Tacho aus anderen Fahrzeugen dran kommst, wäre ich bereit, den durchzumessen(falls er überhaupt einen 2. Stecker hat).

Bezüglich deiner Anzeigen wie Blinker und so wäre ich vorsichtig, da die Farben (soweit ich weiß gesetzlich festgelegt sind). Ob es zu Ändern geht muss ich mal schauen. Ist ja im Prinzip nur die Folie, die von der Lampe beleuchtet/durchleuchtet wird.

Guten Tag,
ich habe mal ein wenig recherchiert und 2 nette Bilder eines VDO Tacho aus einem Seat Ibiza 6K gefunden:



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Auf dem 2. Bild ist eindeutig zu erkennen, dass kein 2. Stecker verbaut ist. Außerdem sieht man, dass die Kontrolllampe für Standlicht und für NSW aktiv ist - die für zu hohe Wassertemp/zu wenig Flüssigkeit aber nicht. Nun bräuchte man einen Tacho dieser Bauart um zu schauen, wie die Leuchten angesteuert werden, bzw welche Bauteile noch zusätzlich verbaut sind.

Übrigens wird das mit der ABS und Airbackkontrolle wohl etwas schwieriger, da die baujahrabhängig wohl unterschiedlich angesteuert werden - ich bin dran.
