climatronic Luftklappe


Von heute auf morgen geht die Klappe Fussraum-Windschutzscheibe nicht mehr, dauerhaft auf Windschutzscheibe. Beim Betätigen der entsprechenden Taste hört man zwar dass Geräusch des Stellmototrs (klingt gequält) aber an der Luftzufuhr ändert das nichts.

Komme ich an die Mechanik von aussen ran oben dass das Armaturenbrett raus muss?

Danke, Johannes

Hallo!

Die Fußraumklappe der elektronischen Klimaanlage Climatronic ist im Betätigungsbereich leider sehr unterdimensioniert und bricht dort irgendwann. Dann läss sich die Luftrichtung unten/oben nicht mehr einstellen.

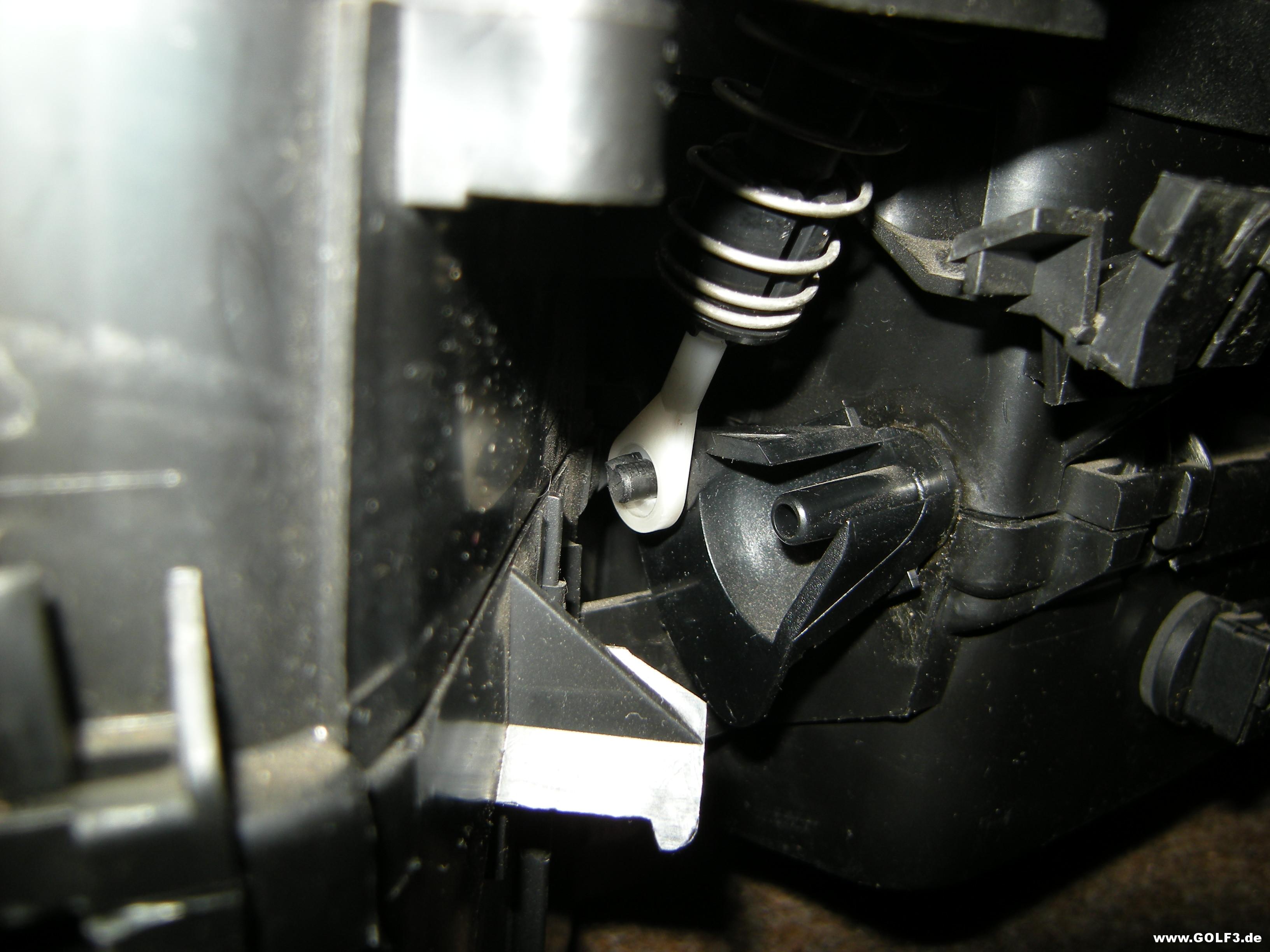

So sieht es aus, solange alles in Ordnung ist. Das weiße Teil ist der Betätigunsstößel der Unterdruckdose.
http://www.golf3.de/direktupload/i/t...1487668667.JPG

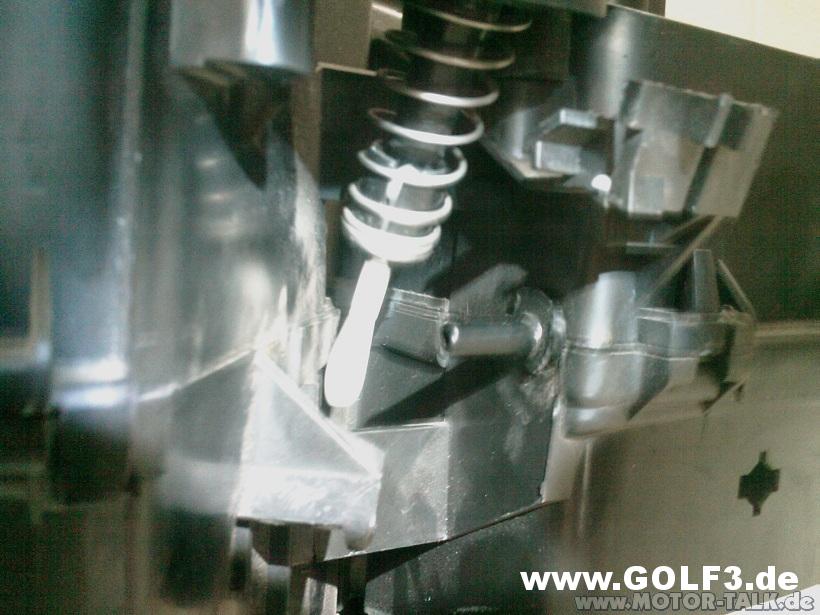

Und so sieht es aus, wenn der Betätigungshebel der Klappe abgebrochen ist:
http://www.golf3.de/direktupload/i/t...1487668753.jpg

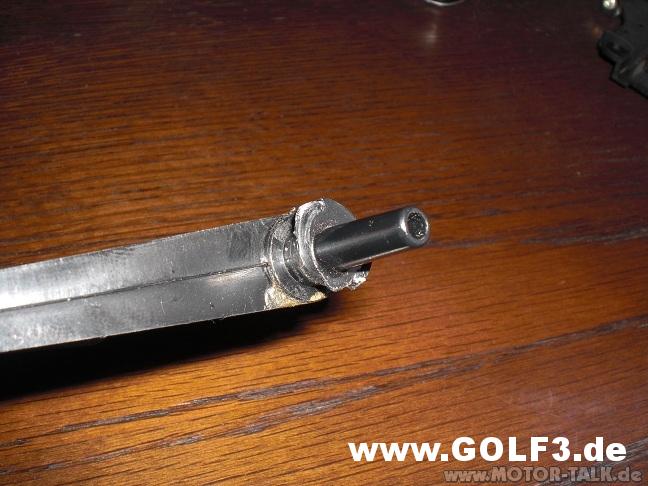

Das Hebelende der ausgebauten Klappe, be der der Hebel abgebrochen ist:
http://www.golf3.de/direktupload/i/t...1487668837.JPG

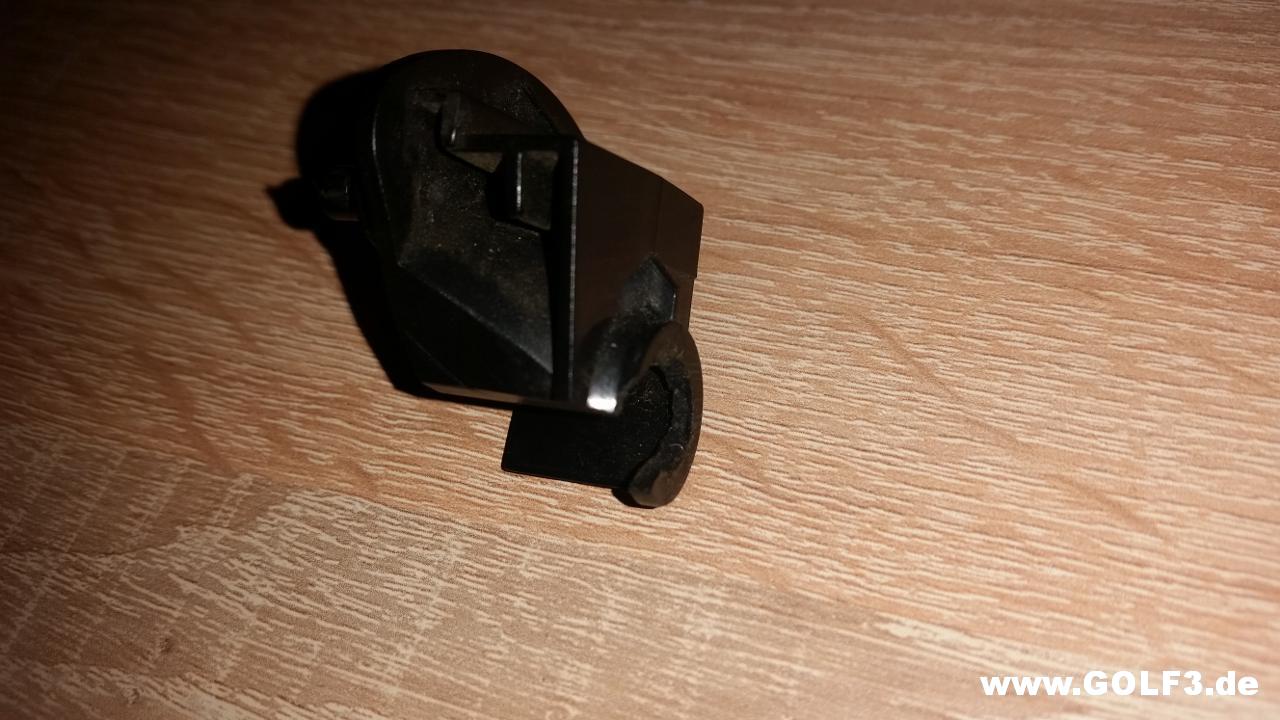

Und hier der abgebrochne Hebel, der sich gelegentlich in Fahrerfußraum findet:
http://www.golf3.de/direktupload/i/t...1487668903.jpg

Um das zu verhindern, habe ich die Fußraumklappe bei der Sanierung meines Climatronic-Gebläsekastens entsprechend verstärkt. In meinem Showroom gibt es davon viele Fotos.

Bei zusammengebautem Auto ist die Reparatur leider sehr aufwändig. Es müssen das Armaturenbrett, der Querträger dafür und der Gebläsekasten ausgebaut werden. Dazu muss die Klimaanalge entleert werden. Dann muss der Klappenkasten vom Gebläseteil des Gebläsekastens getrennt und zerlegt werden. Dabei empfiehlt es sich sehr, die Bezüge der Klappen zu erneuern, die nach ca. 20 Jahren im fortgeschrittenen Stadium der Auflösung sind.

Freundliche Grüße
Teletubby

Mal wieder ein Dank an Teletubby ...

Ja ich sehe, jetzt muss der Klimakasten doch endgültig raus, der Schaumstoffbelag der Klappen hatte sich die Jahre ja auch schon durch die Düsen im Fahrzeug verteilt ....

Danke, Johannes

.... kann ich diese Position der Klappenmechanik von Außen wenigstens im eingebauten Zustand sehen? Vom Fußraum aus irgendwo?

Danke, Johannes

Den abgebrochenen Hebel der Fußraumklappe kannst Du nach meinem Kenntnisstand von Fahrerfußraum sehen. Vermutlich muss dazu eine Verkleidung abgebaut werden.

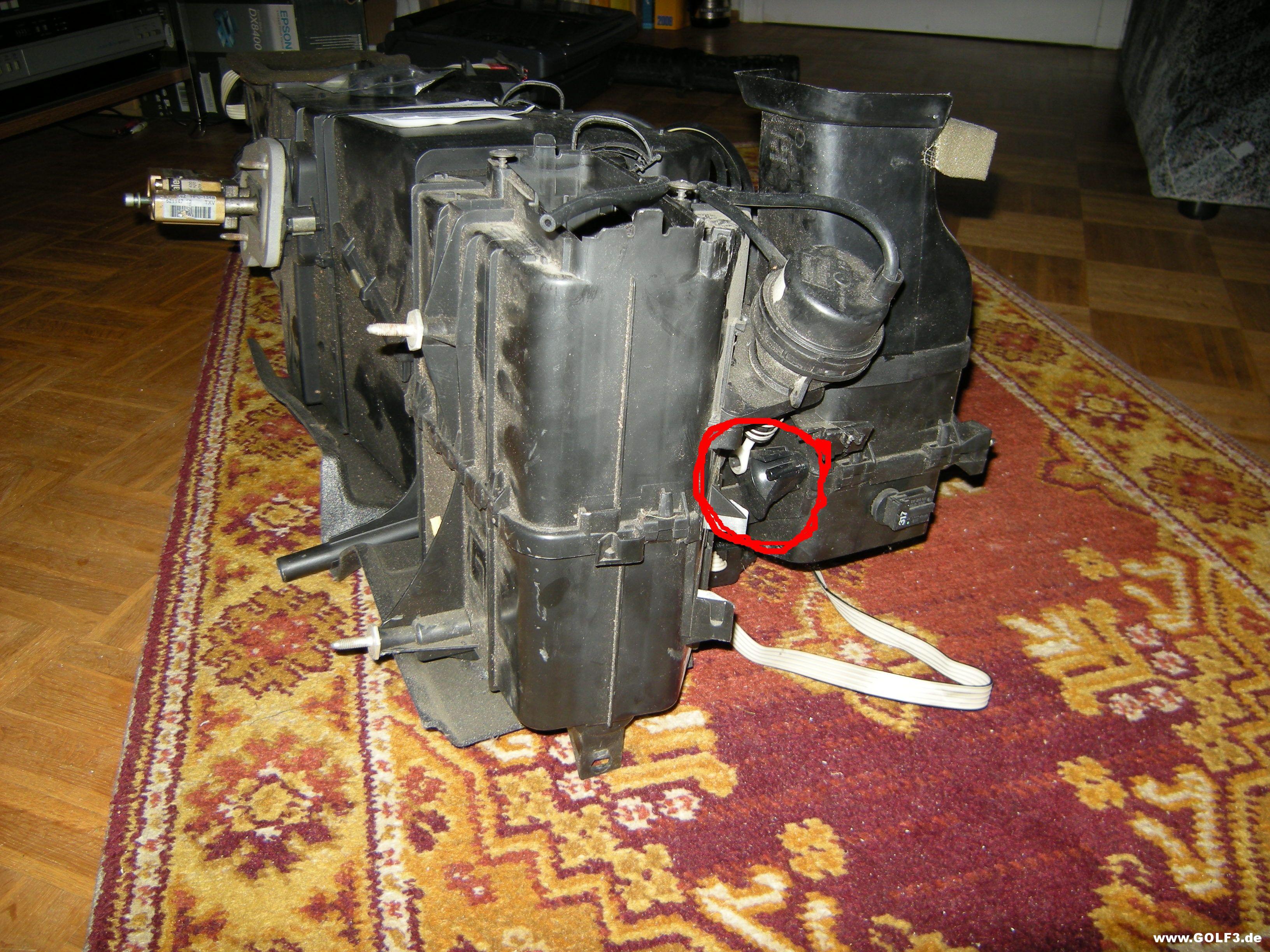

Hier ein Foto deses Bereiches bei ausgebautem Climatronic-Gebläsekasten:
http://www.golf3.de/direktupload/i/t...1487707041.jpg

Freundliche Grüße
Teletubby

Die Fußraumklappe meiner Climatronic hatte sich auch vor kurzem verabschiedet - bzw. sie ist gebrochen. Ist gerade im Winter schlecht, den die Füße blieben kalt. Natürlich wird das richtig repariert bald, aber fürs erste war das Entfernen der defekten Klappe ganz hilfreich. Die Luftregelung klappt auch ohne Klappe besser als gedacht. Fußraum wird schön warm und für die Scheibe reichts auch. Allerdings muss man prüfen, wie die Klappe gebrochen ist. In meinem Fall war die Achse durch, genau in der Aufhängung.

Klappe ausbauen:
Die Blende unter der Klappe muss dazu demontiert werden. Dazu zunächst die Mittelkonsole raus. Dann sieht man die Blende dahinter, direkt über dem Mitteltunnel. Die ist nur mit einer Schraube fixiert. Die muss entfernt werden, vorderer Bereich, nicht so gut sichtbar. Dann konnte ich die nach links unten, richtung Fahrerseite rausfummeln. Dann musste man nur von unten in den Luftkasten reingreifen und ich hatte die defekte Klappe in der Hand.

Nächstes Jahr muss dann die Klima evakuiert werden, dann kommt der ganze Luftkasten raus. Luftklappen neu beziehen, neuer Wärmetauscher, Fußraumklappe reparieren und stabilisieren (Teletubby hat da eine super Lösung erarbeitet)
Das wird noch ein Spaß :o

Hallo!

Danke sehr! Das Ganze findet sich in meinem Showroom im Beitrag Nr. 194 vom 18.01.2015. http://www.golf3.de/showroom/115115-...t-raus-10.html

Freundliche Grüße
Teletubby
