Nein, keine Sorge. Nur Kanten anlegen... will es aber ordentlich blank machen, vorher nochmal grundieren und nicht einfach die Kante inkl. Dichtmasse übern Haufen schieben.
Muss halt nochmal ne Achse drunter bauen wegen dem Bördelgerät...

MfG

Saugrohr beplankt, sicher ist sicher... :) Ein neuer Catchtank für die KGE ist auch in Arbeit, aber dazu später mehr...

http://www.golf3.de/images/imported/2015/06/232.jpg

http://www.golf3.de/images/imported/2015/06/233.jpg

http://www.golf3.de/images/imported/2015/06/234.jpg

I f****** love this engine buildup!

Dieses Wochenende hatte ich die Möglichkeit eine ordentliche CNC zu benutzen.

Das ist nach ein paar Stunden heraus gekommen...

Teile für meinen Catchtank (KGE) mit 35mm Einlass und Anschluss für einen 50mm K&N Filter. ;)

Dazu noch ein paar Anschweißadapter mit M10x1 für meine Festo Fittings an den Laderohren/Ansaugung.

http://www.golf3.de/images/imported/2015/06/337.jpg

Die Downpipe ist auch komplett geschweißt. :)

http://www.golf3.de/images/imported/2015/06/338.jpg

http://www.golf3.de/images/imported/2015/06/339.jpg

Dieser Motor löst Erektionen bei mir aus =D Sehr geil was du da auf die Beine stellst!

Echt tolle Arbeit und schöne Doku! :)

Sehr schöne Arbeit.

Eine Frage noch, wozu eigentlich die Beplankung am Saugrohr? Optische oder funktionelle Gründe?

Der technische Grund ist relativ einfach zu erklären, da ich nur 2mm Alurohr zum Bau verwendet habe kann es sein das meine Ansaugbrücke reisst... Wer also auch sowas bauen möchte, verwendet Alurohr mit 5mm Wandstärke. - Tipp vornweg...

Da im Saugrohr ein ständiger relativ großer Über- und Unterdruck herrscht ist die dynamische Belastung ziemlich hoch.

Die Schweißnähte in Längsrichtung reissen z.B. wie eine Bockwurst, die reisst auch immer längs, nie im Radius.

Die Beplankung habe ich auch in Segmente unterteilt damit sich nicht die Schweißnähte in Verlaufsrichtung überlagern um weitere unnötige Spannungen im Material zu vermeiden.

MfG

http://www.golf3.de/images/imported/2015/07/171.jpg

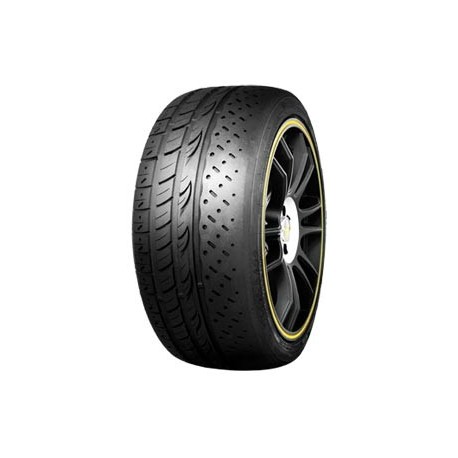

Gibt's Erfahrungswerte zum Syron Street Race? - Den Reifen gibt es in 195/45 16, bedeutet das ich in Verbindung mit leichten Änderungen an der 312er VA Bremse auch 16er Jubis fahren kann, somit wäre der 115ps Style perfekt. :popcorn:

Passen denn die Jubis noch über die S3 bremse?

Hab meine Jubis auch mal über ne s3 Bremse gehalten
Da hat nichts geschliffen....

glaub es geht sau knapp zu

Eigentlich passt die nich drüber, am Sattel muss bissl was bearbeitet/geschliffen werden, stell ich dann online wenn's soweit ist.

MfG

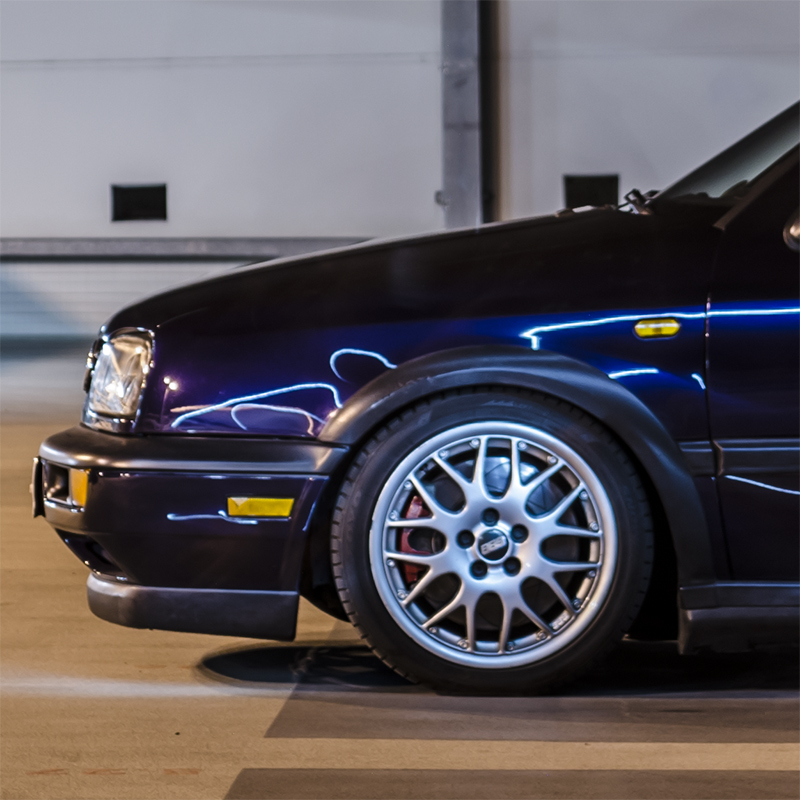

das ist richtig berndus, hab auch die s3 bremse in kombi mit den jubis.
sieht dann so aus (hochhaus)
http://www.golf3.de/images/imported/2015/07/189.jpg

und einige freunde fahren die federal semis und sind sehr zufrieden

Jep, genau so. Das Fahrzeug soll auf den ersten Blick nur etwas laut sein, für nen GTI. ;)

Guten Abend, Update... wer Bock zu lesen hat wird sich jetzt freuen. :D

Das Thema Eigenbau Catchtank KGE ist jetzt auch fast erledigt und beim Schweißer. Das Saugrohr ist auch gleich mit zum schweißen gegangen...

Die Anbindung wurde auf 35mm Durchlass erweitert, wie immer nur eine Sache des richtigen Werkzeugs... in dem Falle - Stufenbohrer und Feile.

http://www.golf3.de/images/imported/2015/07/311.jpg

http://www.golf3.de/images/imported/2015/07/312.jpg

Den Anschluss am Tank hab ich passend gefeilt, genauso wie die zwei Anschweißteile zur Befestigung.

http://www.golf3.de/images/imported/2015/07/313.jpg

http://www.golf3.de/images/imported/2015/07/314.jpg

http://www.golf3.de/images/imported/2015/07/315.jpg

Dann hab ich günstig eine S3 Schaltbox bekommen, den Shifter hab ich erstmal aus dem Plan genommen, da es etwas aufwendiger wird den so im/am Tunnel zu platzieren das es mir auch gefällt. Somit hab ich mich mal ran gemacht die 02M Box in den Tunnel zu verfrachten, passt perfekt. Fast...

An der Aussparung am Tunnel muss links wie rechts etwas weiter ausgeschnitten werden, dann noch Löcher bohren.
Dann passte alles, außer das die Dichtung nach vorne hin zu klein war und ich noch ein passendes Abdeckblech aus 5mm Alu gebaut habe.
Jetzt fehlt nur noch mein Gewindeadapter auf den 5Gang Jubi Knauf. Einen neuen vom 4er Jubi mit der 6 drauf will ich bis heute nicht kaufen...::hammer::

http://www.golf3.de/images/imported/2015/07/316.jpg

http://www.golf3.de/images/imported/2015/07/317.jpg

http://www.golf3.de/images/imported/2015/07/318.jpg

http://www.golf3.de/images/imported/2015/07/319.jpg

http://www.golf3.de/images/imported/2015/07/320.jpg

http://www.golf3.de/images/imported/2015/07/321.jpg

- Thema E-Gas vom Audi TT 1.8T (BAM), irgendwie musste es an die Golf 3 Peralerie... hab mir als erstes die Teile der originalen Peralerie vom TT angeschaut und dann im Kopf versucht die mit der vom Golf 3 zu verbinden. Nach nem Bier und gefühlten 5 Kippen hatte ich nen Plan. ::hammer::

http://www.golf3.de/images/imported/2015/07/322.jpg

Erst zwei Flexschnitte an der Golf 3 Pedalerie und nachdem hab ich noch das originale Halteblech vom TT herausgetrennt.

http://www.golf3.de/images/imported/2015/07/323.jpg

http://www.golf3.de/images/imported/2015/07/324.jpg

Querträger rein , Pedalerie rein, Lenksäule rein, Sitz rein und "Probesitzen"...Fazit, "könnt geh." Zur Sicherheit hab ich nochmal am Alltags A4 vor der Garage geschaut.

Sah gut aus...

http://www.golf3.de/images/imported/2015/07/325.jpg

Also Pedalerie wieder raus. Hab dann in den Halter vom TT zwei Löcher gebohrt und dann im angeschraubten Zustand angezeichnet was überflüssig ist und weggeflext werden kann. Das kam dabei raus... Die "EGas - Maus."::hammer::

http://www.golf3.de/images/imported/2015/07/326.jpg

Der Halter wird noch mit der Peralerie verschweißt und dann sollte es passen. ;)

http://www.golf3.de/images/imported/2015/07/327.jpg

Dann gabs noch Kleinigkeiten, hab meinen Wischwassertank grunderiert und mit Förch Lack aus der Dose, schwarz hochglänzend lackiert. Nur zu empfehlen... bei nem Preis von knapp 8€ für die 400ml Dose wahrscheinlich unschlagbar...

http://www.golf3.de/images/imported/2015/07/328.jpg

Bei den hinteren Radkästen hab ich auch die Kanten angelegt. Ging ganz gut, aber trotz Heißluftföhn und viel Geduld ist der Lack gerissen, warte nur noch auf die Post die mir mein Paket von KSD bringt, dann kann ich das auch abhaken.

http://www.golf3.de/images/imported/2015/07/329.jpg

http://www.golf3.de/images/imported/2015/07/330.jpg

Nach langer Suche nach einem guten unverballerten Aggregateträger endlich fündig geworden, den Halter für das Tilgungsgewicht habe ich kurzerhand entfernt.

http://www.golf3.de/images/imported/2015/07/331.jpg

Der Bremskraftverstärker inkl. Mark20 ABS ist auch sauber und lackierfertig. ;)

http://www.golf3.de/images/imported/2015/07/332.jpg

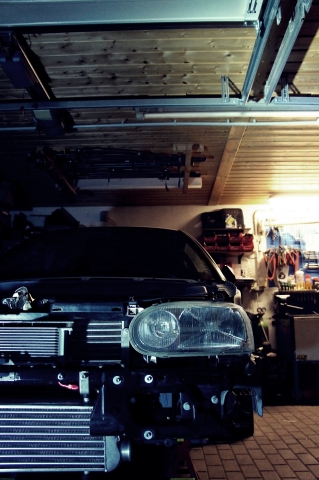

Einen schönen Abend noch! :)

http://www.golf3.de/images/imported/2015/07/333.jpg

MfG :winke:

mein highlight ist die egas-maus xD

end gut was du da baust. von deinem handwerklichen geschick bin ich wirklich mehr als beeindruckt.

Wie immer sehr saubere Arbeit und interessant zu lesen un zu sehen.

Ich bin schon gespannt, wenn es in Richtung Endspurt geht und die ersten Bilder des fertigen Autos zu sehen sind. Original-Look mit dem Motor und der Qualität in Sachen Umsetzung trifft genau meinen Geschmack. Respekt vor dem handwerklichen Geschick und dem Know-How dazu, und der Geduld, weil ich glaube das hätte ich alles nicht ;)
