Danke danke, Statements sind mir wichtig, hab mir auch per google etc. nen Wolf gesucht eh ich irgendwo mal ein paar Bilder hatte wie es gehen könnte. Ich bau zwar nix neues, aber genaue Bescheibungen können sicherlich Leuten nach mir helfen.

Die müssen sich dann nicht so sehr den Kopf zerbrechen. :)


EDIT: Der Bund liegt nur auf der Stirnfläche der Lagerbuchse an, somit kann sich das Lager weiterhin frei drehen, fand es nur optisch schöner wenn das Lager komplett geschlossen ist. Ist aber 0,65mm Freigang gewährleistet.

Muss aber bedingt durch Platzverhältnisse noch eine Zylindersenkung machen, damit ich die Mutter so verschwinden lassen kann. Bilder wirds morgen geben.

MfG

Super was du da machst, mach weiter so :)

So es ging weiter, die Teile für die Riemenführung sind fertig. Motor ist drin sitzt, passt - nicht. ::frage::

In Verbindung mit dem 6 Gang (02M) aus dem 4er Golf Jubi GTI will der Motor irgendwie nicht passen, das heist noch etwas im Netz recherchieren und evt. zwei neue Halter bauen. - Das wird schon.


Die Riemenführung passt wie es sein muss, das es so eng ausschaut ist nur aus dem Grund, dass der Motor noch falsch sitzt...


Der Halter für den Spanner am Kopf ist eigentlich nichts besonderes, hab nur das originale Gewinde M10er Gewinde übernommmen und Gewindefreistich etc. mit 0.8er Radien versehen um Spannungspitzen zu mindern und die Anlagefläche mit Ø25mm etwas größer gewählt um eine bessere Flächenpressung zu gewährleisten...Material ist ein CrNi Stahl mit 1250N/mm² Zugfestigkeit.


Bis der Motor richtig sitzt wird noch etwas Hirnschmalz dahin gehen.

Hier paar Bilders:

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

http://www.golf3.de/clear.gif

Golf 3 Jubi 1.8T


Guten Tag,

da ja lange nichts mehr in dem Thread passiert ist, bring ich nun mal paar Neuigkeiten.

Das Motorkonzept ist jetzt auf 1.8T umgestülpt worden, es ergaben sich viele viele Hinternisse zum Umbau auf 16VG60 speziell für die Verpflanzung im 3er, der Plan steht aber noch, der 16V ist erstmal eingelagert. ;)

Hab rellativ, naja kann man niemanden erzählen wie günstig nen AT Motor mit 30tkm von nem 3B Passat bekommen, den mal fix auf quer umgebaut und das 6Gang 02M rangeschoben, Motorraum gundiert, Motor reingeworfen, Motorhalter bearbeitet, Verrohrung gebaut, mit der Flex großzügig den Schlossträger bearbeitet, bissle geschweißt. Der ganz normale Ablauf eben.

Einen Ölcatchtank für die KGE hab ich vorsorglich schonmal mit eingeplant und wird auch so verbaut. Die Ansaugung wurde so gebaut das alles so orginal sitzt wie zum Beispiel im 4er. Den Unterboden hab ich penibel auf Rost überprüft, nicht viel gefunden, zwei Stellen geschweißt, sonst alles easy...


http://www.golf3.de/direktupload/i/8...1379500018.jpg



http://www.golf3.de/direktupload/i/8...1379500199.JPG



http://www.golf3.de/direktupload/i/8...1379500257.JPG


http://www.golf3.de/direktupload/i/8...1379500305.JPG


http://www.golf3.de/direktupload/i/8...1379500379.JPG

http://www.golf3.de/direktupload/i/8...1379500455.JPG

http://www.golf3.de/direktupload/i/8...1379500554.JPG

http://www.golf3.de/direktupload/i/8...1379499915.jpg

http://www.golf3.de/direktupload/i/8...1379500615.JPG

http://www.golf3.de/direktupload/i/8...1379500690.JPG

http://www.golf3.de/direktupload/i/8...1379500750.JPG


MfG!

Ich finde es Hammer das du den Wagen neu aufbaust! Bitte umbedingt weiter machen und gut berichten:)

schau zum ersten mal rein und werde nun öfter reinschauen, sehr interessant und schön beschrieben
was machst du beruflich?

Werde versuchen noch weiter alles zu füllen, den Umbau auf 6Gang werde ich auch noch aktualisieren.


Bin Werkzeugmechaniker in nem Prototypenbau...

Der OP-Scheinwerfer ist cool :D

Sehr schick. Werde dich auf jeden Fall abonnieren.

Danke danke.

Ja der Scheinwerfer ist für genauere Operationen sehr hilfreich. :)

Wo hastn den her? Krankenhaus? ^^

Sehr interessant zu lesen. Großen Respekt an deine Arbeit und Glückwunsch zur guten Karosse.

Werde das weiter im Auge behalten ;)

So in der Art ja. ;-)

JAja der das der Umbau auf 16VG60 nicht gerade einfach icst, habe ich damals auch schnell gemerkt.

Deshalb ist es ja auch so selten.

Aber 1,8T hat auch was.

Echt Hammer doku hier, macht echt bock hier rein zu schmulen :-)

Welche Leistung hat der motor ? 180ps?

Der Motor ist der 1.8T aus dem Passat, der AEB also, ist noch die alte Blockform. Orginale 150ps

Der Vorteil ist, dass der AEB im Gegensatz zum AGU, AUQ den Kopf mit den großen Kanälen hat, in der ersten Ausbaustufe mit K03 und 3Zoll Abgasanlage sollten 200ps drin sein. Mehr kommt dann auf jeden Fall noch.

Von einfach oder nicht sollte man in der Art nicht sprechen. Die Beweggründe dabei das Projekt umzukrempeln waren nicht das es mir zu viel Arbeit gewesen wäre oder es zu schwer war, es ist aus dem Grund so gekommen, da im Vordergrund erstmal fahren stehen sollte, was beim G60 allein von der Eintragung her schwierig ist, zumindest im 3er.

Gesetzt dem Fall es wäre alles bei der Dekra save und der 16VG60 fährt haltbar mit 220-250ps, dann kommt der Punkt das ich mich kenne...das wird mir dann halt zu dünn. Beim 1.8T ist 400ps kein großes Thema, darum der Entschluss.

MfG

ja 16vg60 is nicht so einfach

agu hat auch große kanäle, aeb is quasi genau der gleiche wie der agu wobei die ersten aeb motoren noch ne zwischenwelle haben, hab 3blöcke daheim vom 1.8t

wollte damals auch auf aeb umbauen aber die riemenführung gefiel mit nicht

welche servopumpe hast du verbaut ??? die vom aeb ???

ansonsten sehr geile sache

Hatte das Glück das ich noch nen 16V ABF liegen hatte, habe alle Anbauteile von dem übernehmen können.

MfG

Kurze Doku zum 6Gang umbau.

Habe das Getriebe vom 4er Golf Jubi GTI (02M) im Golf verbaut. Ist das 02M für FWD, da habe ich nicht das Problem mit dem zusätzlichen Winkeltrieb wie z.B. beim S3.

Wieso und wesshalb einen 6. Gang ist eigentlich egal, es ist halt geil. :)


Der 6 Gang Getriebehalter ist von Epytec, gibts für günstiges Geld im Ebayshop bzw. auf der Webseite. Passt plug'n'play an das 02M.

Erster Punkt ist, dass man die 4er Golf Antriebwellen fahren muss, hab in verschiedenen Foren nachgelesen und mich am See mit einigen 3er Golf 1.8T 02M Fahrern unterhalten, die kurze Antriebswelle soll so passen die lange muss gekürzt werden.

Ein Maß sage ich noch nicht, da ich nicht weis ob es funktioniert, sobald ich es weis werde ich berichten.

Dann kommt die Frage auf, wie die Welle kürzen... erstmal der Griff zur Flex, einmal in der Mitte durch. Anschließend habe ich die geflexten enden auf der Drehbank plan gedreht, gemessen und aufs gewünschte Maß gedreht. dazu habe ich ringsum die Hohlwelle Bohrungen gesetzt um diese noch dort verschweißen zu können.

Zum fügen der Welle hab ich ein Zwischenstück gedreht was 0,015mm Übermaß hat, richtig derb warm machen und die Welle zusammenfügen.

Anschließend hab ich die Welle nochmals aufgenommen um den Einstich an den Wellenenden größer zu drehen, da man beim schweißen nicht nur zubrät sondern auch ne Wurzel rein bekommt.

Geschweißt - nochmal überdreht - nochmal paar Lunker zugebraten, jetzt nur nochmal überdrehen, den Rest macht der Lack.

Die Golf 4 Schatbox sitzt auch.



http://www.golf3.de/direktupload/i/8...1379585720.JPG

http://www.golf3.de/direktupload/i/8...1379586220.JPG

http://www.golf3.de/direktupload/i/8...1379586889.JPG

http://www.golf3.de/direktupload/i/8...1379586926.JPG

Ich habe auch sechs gang und fahre das aus dem 1, 9tdi
Links habe ich die welle vom golf 4 übernommen und rechts habe ich die spezielle welle von turbo gockel sein Shop passt plug and Play ran kostet bloß leider ein bißchen was

Hast die Gesamtlänge der Welle zufällig mal gemessen?

Nee habe ich nicht , sorry

Aber müsste bei turbo gockel auf der Seite stehen wenn ich mich nicht täusche

Hab da schonmal angefragt und paar Fragen zum Umbau auf 6Gang gestellt. In Verbindung mit dem evt. Kauf der Welle. Wurde da von der "Sekretärin" per Mail unschön abserviert, mit dem Spruch: "Leider geben wir keine Info's mehr raus."

Dann dachte ich mir eben f ***Hust!***! Ich baus selber, wäre nur mal interessant zu wissen wie die Länge bei der Gockel Welle ist.

Hmm kann ich dir im Moment leider nicht weiter helfen glaube war aber was mit 37 oder so

Kein Thema, habs ja ausgemessen, wird schon passen.

Von wo kommst du ?

Landkreis HBN.

Uiii das sagt mir jetzt nichts weiter :-))

https://maps.google.de/maps?q=Hildbu...d=0CJsBELYDMAo :)

den 16VG60 würde ich aba auch schöner finden :o

Sehr schönes Gerät :) verstärkst du deinen Crashträger noch?

Der ABF ist eingelagert...:fluestern: Hihi! :-)

Auf jeden Fall! War ja das erste mal das ich die Verrohrung etc. gebaut habe, bin erstmal wild mit der Flex durch den Schlossträger gerannt.
Resultat war dennoch, es muss noch mehr weg, vom Plasteteil ist über die Hälfte weg, Kühler nach hinten gesetzt und eben alles was stört weggeschnitten...Der Prallträger ist im ausgebauten Zustand wie...naja Pudding.

Wenn alles sitzt kommt ganz einfach soviel Stahl ran das es hält, inkl. Luftleitbleche fürn LLK.

MfG

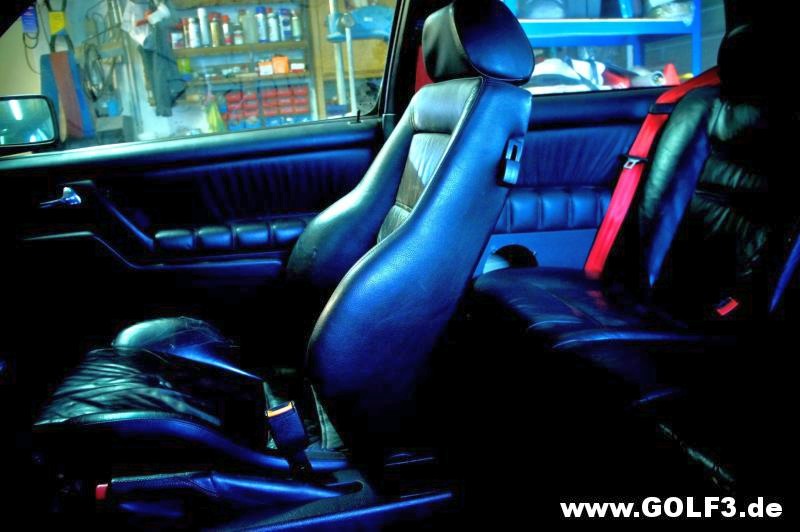

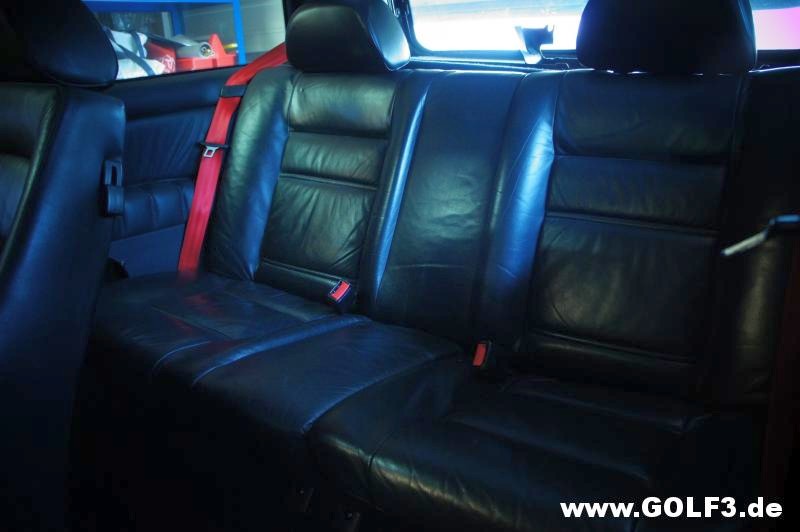

Kleines Update, habe letztens meinen Innenraum wieder zusammengebaut und gleich mal die Lederausstattung mit rein geklingelt, inkl der Colour Concept ABC Verkleidungen.

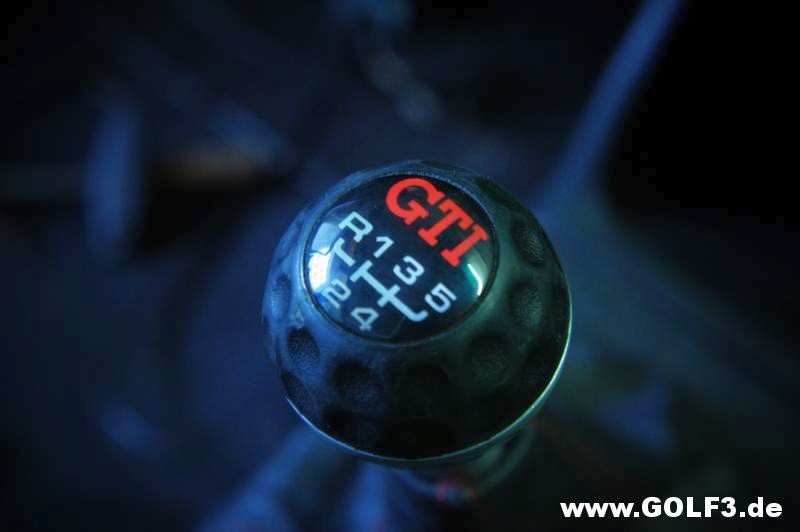

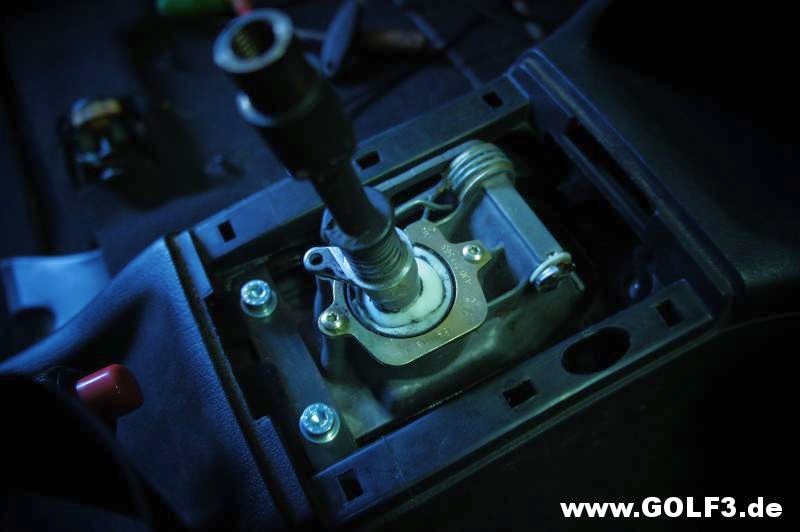

Auf die Golf 4 Box hab ich nen "Adapter" geschweißt, damit ich den orignalen Knauf behalten kann, man schaltet dann eben einmal ins Leere. :P


http://www.golf3.de/direktupload/i/8...1380889610.JPG


http://www.golf3.de/direktupload/i/8...1380889676.JPG


http://www.golf3.de/direktupload/i/8...1380889737.JPG


http://www.golf3.de/direktupload/i/8...1380889825.JPG

Ich hätte jetzt gesagt verkauf deinen und hol dir den
Link zur Auktion

Hatte ich mir auch schon überlegt, aber 120€ für eigentlich nichts...:stupid:

Den Weg in den 6. finde ich auch so! :)

naja...für deinen bekommste ja auch noch ein paar euro, hast wieder nen schicken knauf in bestem zustand.

bei vw direkt kostet der nur 115€ abzüglich %

Finde es auch nicht schlimm, dass Dir der Schaltknauf einen gang verheimlicht.
Sehr gelungener Innenraum.
Daumen hoch!

Weiter geht's, Thema Saugrohr.

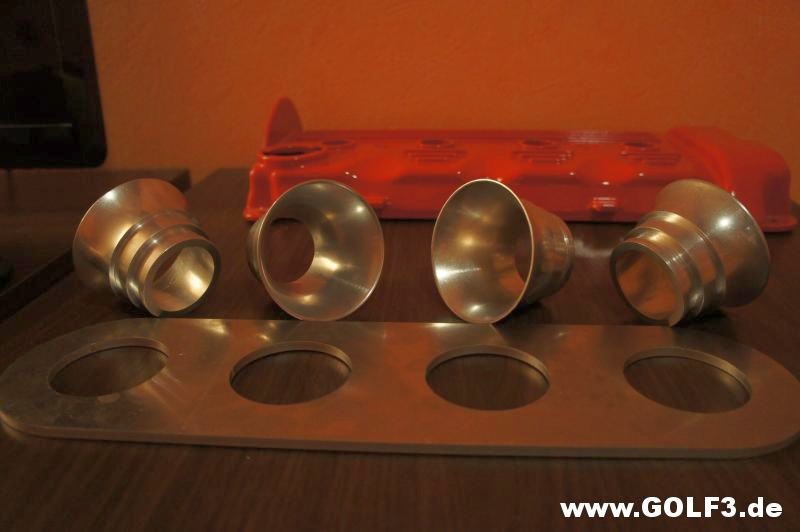

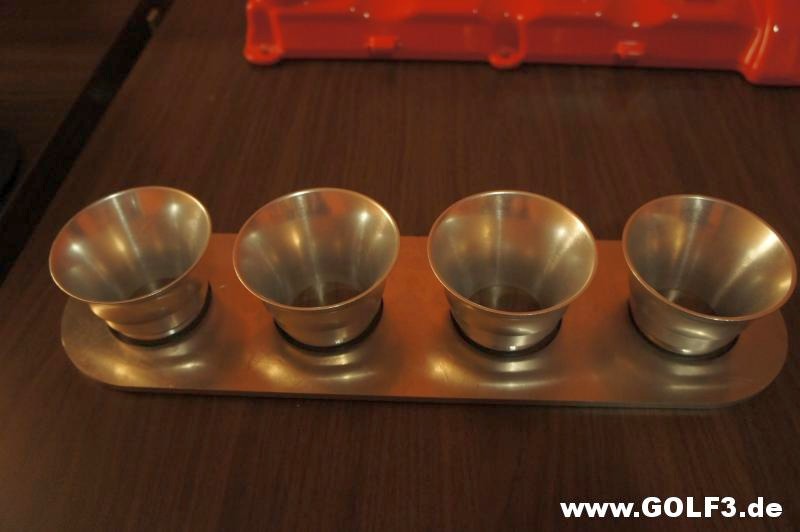

Werde es nun in Angriff nehmen meine Ansaugbrücke selber zu bauen, der Anfang ist gemacht, Trichter sind gedreht und die Trichterplatte ist gelastert, morgen geht das schonmal zu meinem Showschweißer. :) Rohre und Bögen für den Rest hab ich mir schonmal bei TZB bestellt, somit kanns dort bald weiter gehen...


http://www.golf3.de/direktupload/i/8...1381254239.JPG


http://www.golf3.de/direktupload/i/8...1381254335.JPG

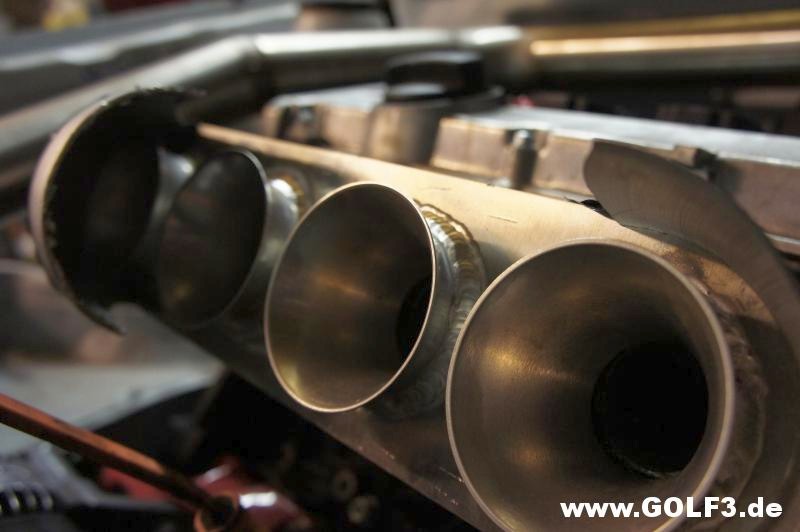

Wieder was neues, hab heute meine Trichterplatte vom Schweißer bekommen, astreine Arbeit! :cool2:

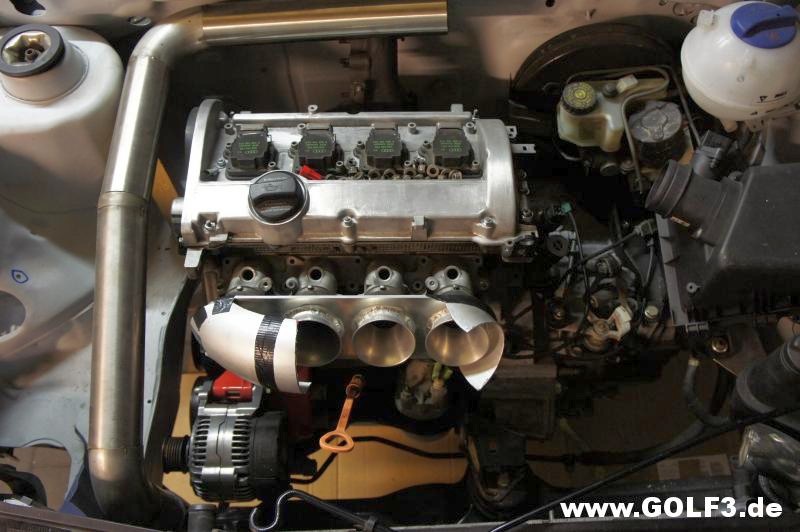

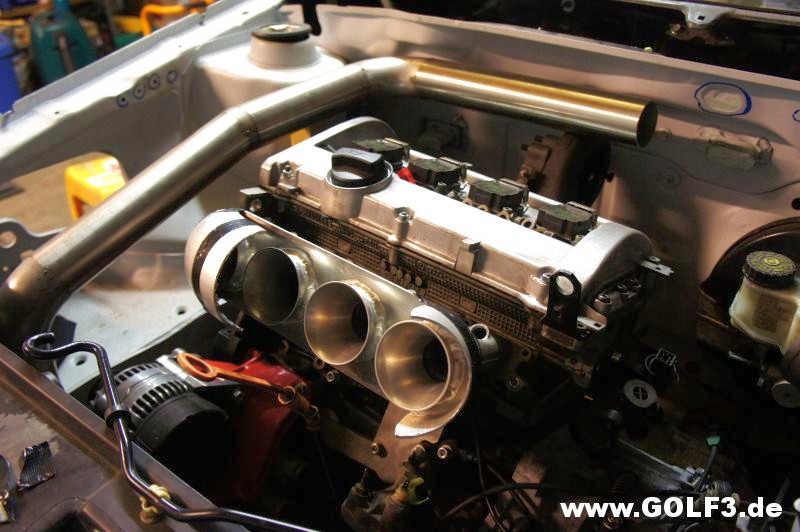

Hab jetzt angefangen das Plenum zu bauen...

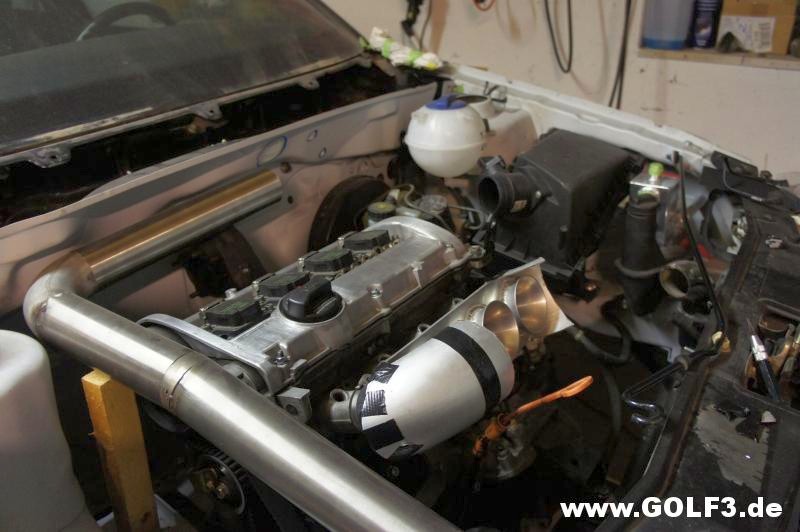

Nicht wundern, hab den K03 raus geschmissen, es kommt gleich ein GT28RS, darum hängt das Laderohr so komisch unmotiviert aufm Abgasgehäuse.


http://www.golf3.de/direktupload/i/8...1381598090.JPG

http://www.golf3.de/direktupload/i/8...1381598202.JPG

http://www.golf3.de/direktupload/i/8...1381598271.JPG

http://www.golf3.de/direktupload/i/8...1381598342.JPG

MfG!

Macht verdammt viel Spass hier zu lesen. Die akribische Arbeit und gute Dokumentation, thumbs up
