Tachobeleuchtung defekt


Hey Hey..

Habe leider so auf die schnelle nichts gefunden..

Habe folgende Probleme..

die Beleuchtung des Tachos funktioniert nicht mehr,
nur noch die uhr und der km stand leuchtet.

Wie kann ich den Tacho ausbauen und woran könnte das liegen?

Und die Beleuchtung für die Heizungssteuerung funktioniert auch nicht.

Also bräuchte Tipps und/oder Anleitung für die Demontage und reparatur..


Vielen Dank im voraus :)

Hi,
der Tacho wird mit 2 Lämpchen 12V 2W beleuchtet. Diese haben einen grünen Sockel. In der Beleuchtung für die Heizung ist eine 1,2W ebenfalls 12V Lampe drin. Diese am besten gleich bei VW besorgen. Um den Tacho auszubauen:

Blende oder Kontrollleuchte für Airbag, Abs, Ahk von unten raushebeln, danach mit nem Schraubenzieher am Lichtschalter oben links die Nase reindrücken und diesen rausziehen.
Dann die beiden Schrauben der Lenkradverkleidung (ums Zündschloss die) von unten lösen. Jetzt noch die Blende der Sitzheizungsblende oder eben den Schalter dessen rausziehen und die Schraube der Tachoblende lösen. Hinter dem Lichtschalter das gleiche . Diese dann ebenfalls rausnehmen.
Danach nur noch 2 Schrauben entfernen, die den Tacho selbst halten.
Danach den Tacho nach vorne winkeln und den Stecker hinten rausmachen. Die Lämpchen sind oben in der Leiste und können einfach ausgetauscht werden.

Für die Heizungsbedienung:
Blende der Drehregler entfernen - ist nur geclipst.
Danach die darunter liegenden 4 Schrauben lösen und das Bedienelement der Heizung diagonal rausnehmen.
Dahinter ist eine weiße Blende mit dem Stecker drin.
Die Blende abnehmen und die Lampe darin austauschen

Einbau in umgekehrter Reihenfolge :)

bei lenkrad mit höhenverstellung kann die verkleidung ums lenkrad bleiben

ok, vielen dank schonmal..

muss ich dann mal die nächsten tage ran und das machen :)

Danke Button und Post sparen :fluestern:

Ich habe meine Beleuchtung auch ausgetauscht. Kann jedem nur empfehlen, diese zu tauschen auch wenn die Lampen nicht defekt sind. Die Helligkeit ist einfach ein Unterschied wie Tag und Nacht! Tacho ist nun deutlich heller :)

PS: Ja, ich weis das die Helligkeit Dimmbar ist ;)

Heizungsbedienung funktioniert wieder =)

Die beiden Lampen im Tacho funktionieren auch.. nur leider ist das weiße Kunstoffteil zu warm geworden und etwas geschmolzen/gerissen, sodass die Lampen keinen kontakt mehr haben.

Meine Bitte an euch:

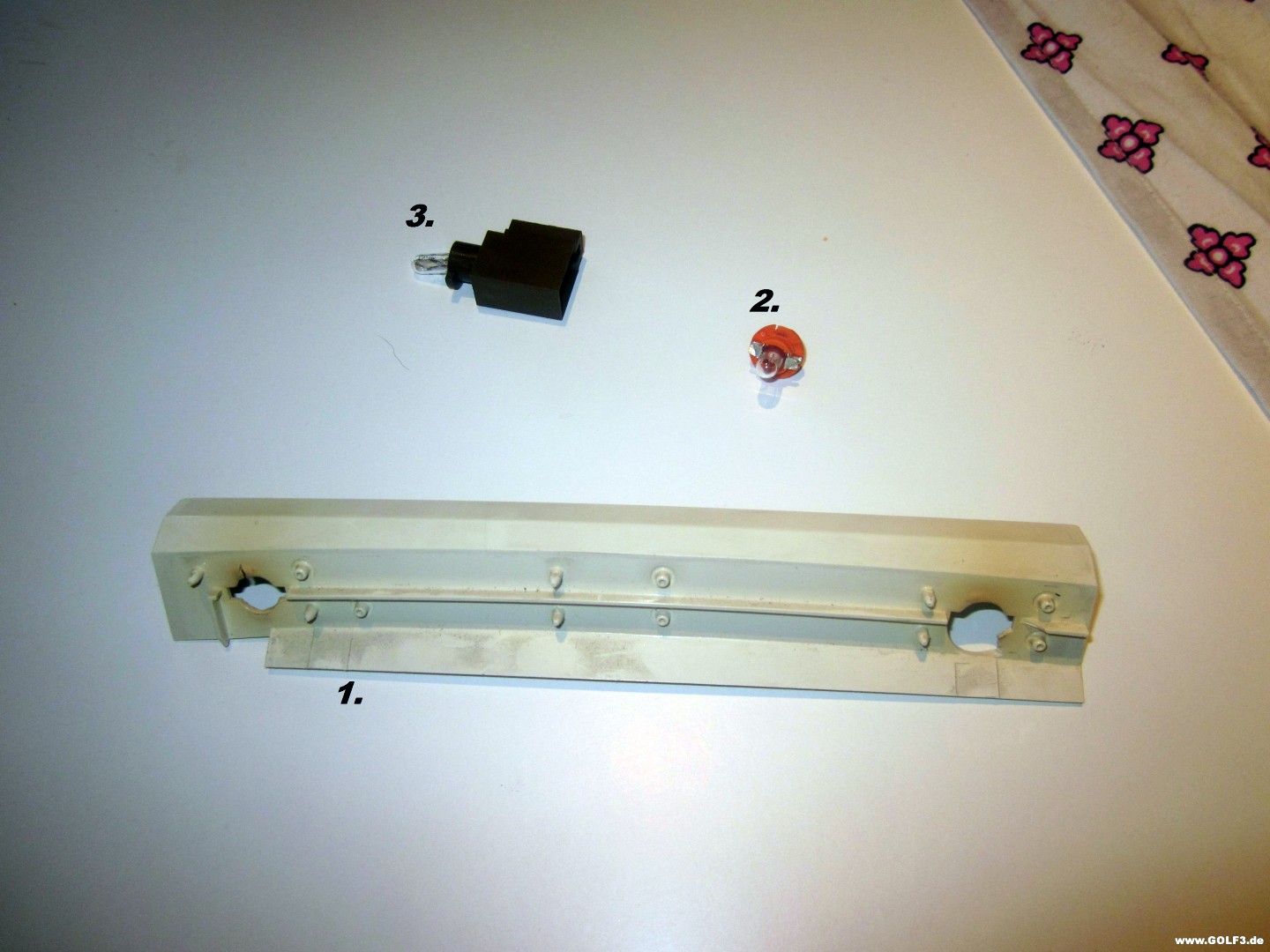

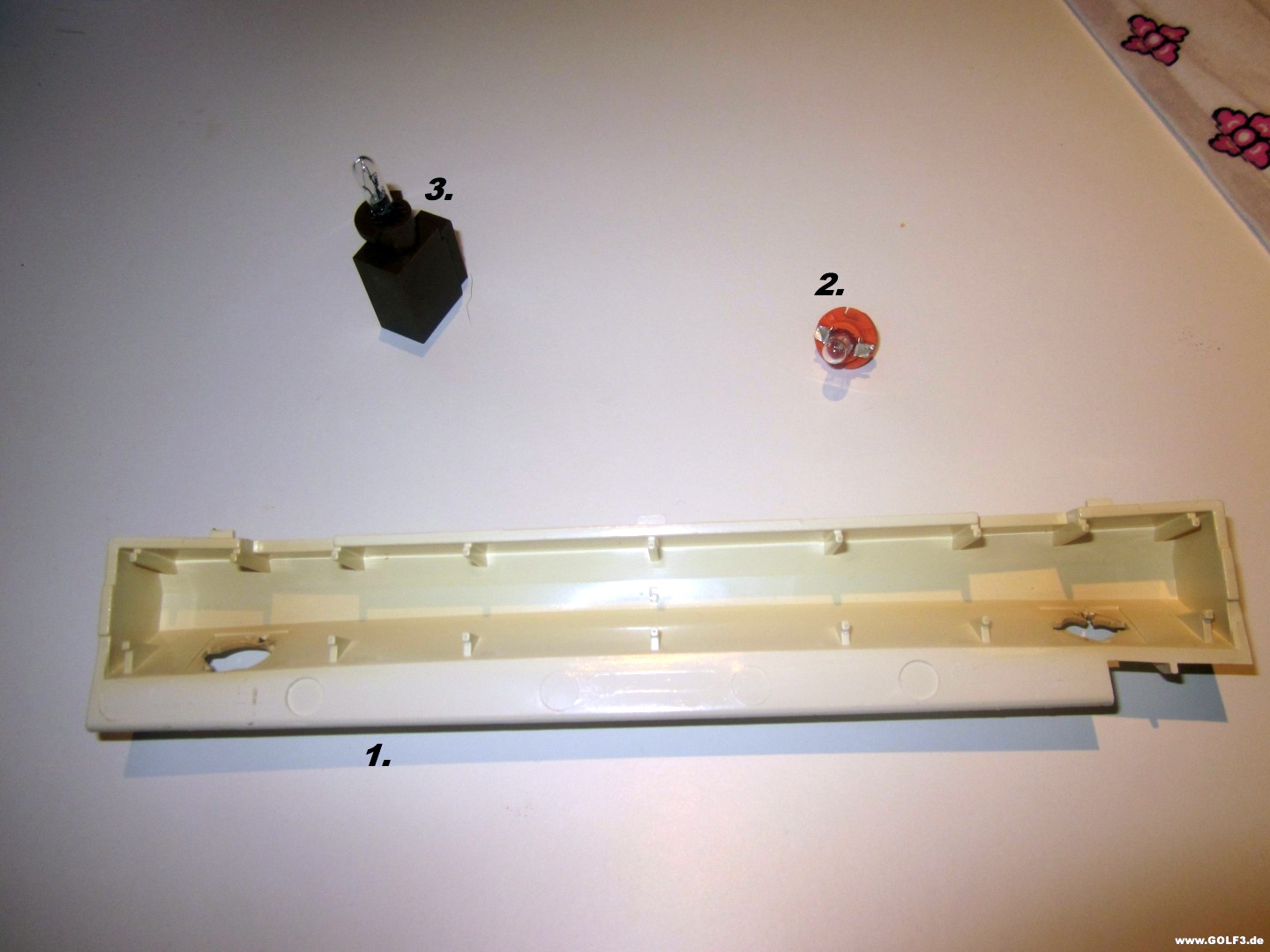

Benennt mir bitte die Teile(die zu sehen sind) und einen ungefairen Preis von VW oder Händlern.

1. weißes Kunstoffteil vom Tacho (eine 5 ist zu sehen)
2. orangene Lampe 12V/1.1W
3. Lampe mit Plastikteil (Aschenbecher-Beleuchtung)



Liebe Grüße,
Krischan :)




http://www.golf3.de/direktupload/i/t...1319210324.JPG

http://www.golf3.de/direktupload/i/t...1319210362.JPG

1. Wenn dieses Teil keine Teilenummer hat, wirst du es bei VW nicht einzeln bekommen. Ich nehme mal an, VW hat die KIs von den jeweiligen Herstellern komplett zugeschickt bekommen. In dem Fall würde ich auf dem Schrott schauen, ob du einen Tacho vom gleichen Hersteller findest.

Allerdings sitzen diese Lämpchen noch auf Metallschienen, die diese auch mit Strom versorgen. Sollten die noch da sein und einen elektrischen Kontakt herstellen, leuchten die auch.

2. Lampe Tachosymbolbeleuchtung. Kostet etwas über einen €.

3. Teilenummer steht drauf. Kostet zwischen 1 - 3 €.

Danke =)

Also zu 1. die Metallschienen sind noch da, und wenn wenn der Konakt da ist würden sie ja auch leuchten aber da das Teil kaputt ist, halten die Lampen nicht mehr dadran und haben keinen kontakt.. Ich könnte sie ja irgendwie ankleben aber das wäre blöd..

Hallo Devinaer,

die VW Teilenummer dafür ist 357 919 243 D 85H = Lampenträger mit Glühbirne, glasklar.

Das wäre schön, wenn es so wäre. Leider ist dieses Teil bei VW mit sage und schreibe EUR 5,24 total überteuert.

Freundliche Grüße
Teletubby

Das konnte ich ja jetzt nicht glauben und habe mal meine Unterlagen rausgekramt. Ich hebe prinzipiell alle Rechnungen auf und bin auch fündig geworden. Du hast Recht. Diese Lampe kostet mehr als 3€.

Im März habe ich dafür 4,40€ bezahlt.

Schon happig, aber ich wollte, dass alle Lampen des Cockpits wieder gehen und auf diversen Schrottplätzen fand ich nur bereits kaputte Lampen. Daher war es mir diese Invesition wert.

Habe jetzt bei allen Tachosymbolen eine Lampe eingesetzt.
Nun leuchtet dauerhaft diese Lampe wenn der Motor an ist:

http://www.golf3.de/direktupload/i/t...1319556382.jpg

Was bedeutet das? Finde leider nichts im Handbuch

Hallo,
du hast einen VDO Tacho verbaut. Dort kann man nicht einfach überall ne Lampe reindrehen.

Lediglich die Tankwarnleuchte kann einfach durch Einschrauben einer Lampe aktiviert werden.

Das Symbol ist für die Nebelscheinwerfer. Dieses kann aber im Tacho regulär gar nicht angesteuert werden, da keine Leitung liegt.

Schraub also die Lampen in der unteren Leiste wieder raus bis auf die 4, die standardmäßig belegt sind und die von der Tankwarnleuchte.

okay.. wusste ich nicht =)
wollte es nur mal ausprobieren.

Dankeschön :)

Ist aber nicht das einzige Teil, das so schweineteuer ist. Der Lampenträger direkt daneben am Zigarettenanzünder dürfte mindestens auch in der Kategorie liegen
