Tachosymbole ändern, brauche hilfe


Hallo, mich würde mal interressieren wie bei den tachos vom 3er die untere symbolreihe hergestellt wurde.
mir geht es um folgendes:
Ich möchte die vorhandenen symbole beibehalten und noch zusätzliche einfügen.
Nun stellt sich natürlich die frage wie.....
eine folie zu bedrücken war mein erster plan, leider bleibt dann jedoch das symbol ganz frei und man sieht sie viel stärker wie original und wird warscheinlich auch geblendet.

CK222 Tachoumbau ;)

worauf willst du hinaus?
kenne die seite habe aber noch nichts zum ändern der symbole gesehen, oder wie sie hergestellt wurden, evtl kannst du mir ja die entsprechende stelle mal sagen dann scheu ich nochmal da nach.

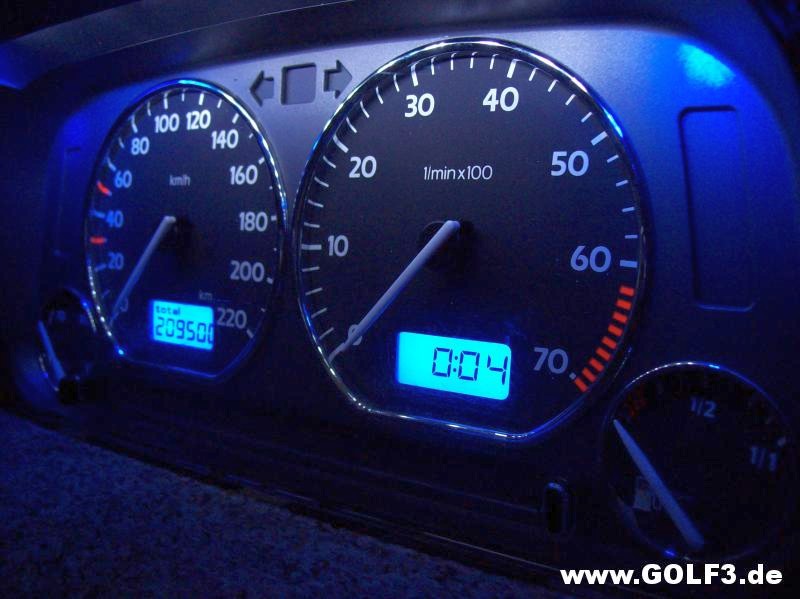

danke schonmal für den tipp, ist übrigens für diesen tacho:
http://www.golf3.de/direktupload/i/8...1280940915.JPG
der eigendliche umbau ist schonmal gelungen, finde ich :)

Würde da direkt ck222 fragen.

Vermute das es Transferfolie ist. Die Licht durchlässig ist.

das sagt mir mal garnichts, das interessante am original material ist ja das wenn kein licht von hinten kommt die symbole auch kaum zu sehen sind und sobalt da licht kommt dieses auch durchscheint.

hatt keiner ne idee?
gibt es evtl irgendwo folien in schwarz die sehr lichtdurchlässig sind?

Wir arbeiten mit solchen Sachen auf der Arbeit, sprich Displays, die in ausgeschaltetem Zustand "fast" nicht sichtbar sind und beim einschalten leuchten dann LED's und eben das Display.

Dazu wird mit einem Laser das Plexiglas geschnnitten und dann von hinten alles geschwärzt, je nach Wunsch wirds dann an den "Durchleuchtstellen" mit dem Laser angekratzt und scheint dann da durch.

Ist allerdings recht aufwendig, da man für Einzelanfertigungen alles programmieren / zeichnen müsste.

Ich würde an deiner Stelle mit 2 Folien Arbeiten, die ich aufeinanderkleben würde. Die vordere nur mit (lichtdurchlässigem) Schwarz beschichtet, die Hintere mit den Symbolausschnitten. Damit erreichst du den gewünschten Effekt.
Lichtdurchlässiges Schwarz würde ich mal in der Region der Lasiertechnik suchen, da geht es ja auch um z.B. geschwärzte Heckleuchten, die Licht durchlassen...

Lg, Simon

was haltet ihr von scheintönfolie für die vordere schicht? hat da evtl jemand noch nen rest für mich?

Gute Idee, das könnte klappen. Allerdings sollte die 2te Folie dann relativ stabil sein, damit alles hält.

da hst du recht aber die müsste ja auch bedruckt werden, bin öffen für ideen :)

Symbole


Hi,

Ich hab sowas schon mal an meinem Toyota (Reiskocher) gemacht.
Funktioniert folgendermaßen:

- Buchbindefolie in verschiedenen Farben kaufen ( Nur die Farben wie dann die Symbole leuchten sollen)
- Diese dann auf beiden Seiten mit einem feinen Schleifpad anrauhen.
- Mit einem Laserdrucker Symbole auf Folie drucken und passend ausschneiden
- Die angeraute Buchbindefolie passend zu den Symbolen ausschneiden.
- BBF unter die Symbole legen und im Tacho einpassen.
- Die Farbe kann man verstärken, wenn man zb anstelle einer Birne hinter roter Folie eine rote LED mit Widerstand verbaut.
- LED mit dem Schleifpad anrauhen, damit das licht der LED diffus wird. Das gibt dann keinen unkontrollierten Punkt auf dem Symbol.

Chris
