Einbau Funkfernbedienung von Firma "Spy"


Hallo Leute,


habe mir letztens kleines Nachrüst-Kit von ebay gekauft.
Eine ZV-Funkfernbedienung der Firma Spy!

das ganze sieht ungefähr so aus:
Funk-Fernbedienung Klappschlüssel VW Golf 3 III Vento bei eBay.de: Autoelektrik (endet 23.01.10 15:43:28 MEZ)

Leider gabs dazu KEINE Anleitung und bin allgemein auch kein große Bastler ;) Habe 12 Kabel, die irgendwo angeschlossen werden müssen, aber wo?
hinten an der ZV-Pumpe im Kofferraum?? wird die dazwischen geklemmt? oder nich? maaannoo ^^ hab da ma hingeschaut, aber die Kabel da hatten alle eine andere Farbe. hiiilfe :(

wer kann mir helfen?
wenn fragen noch dazu sind, nur zu!!!!

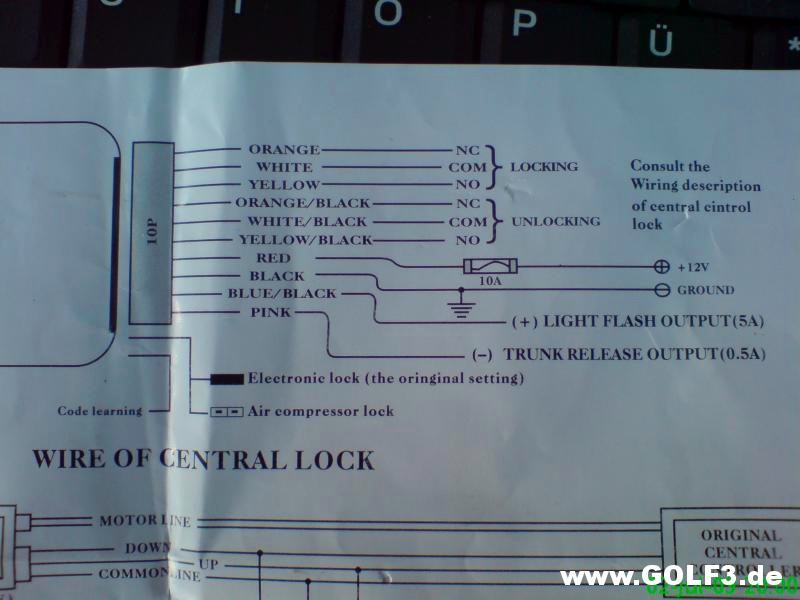

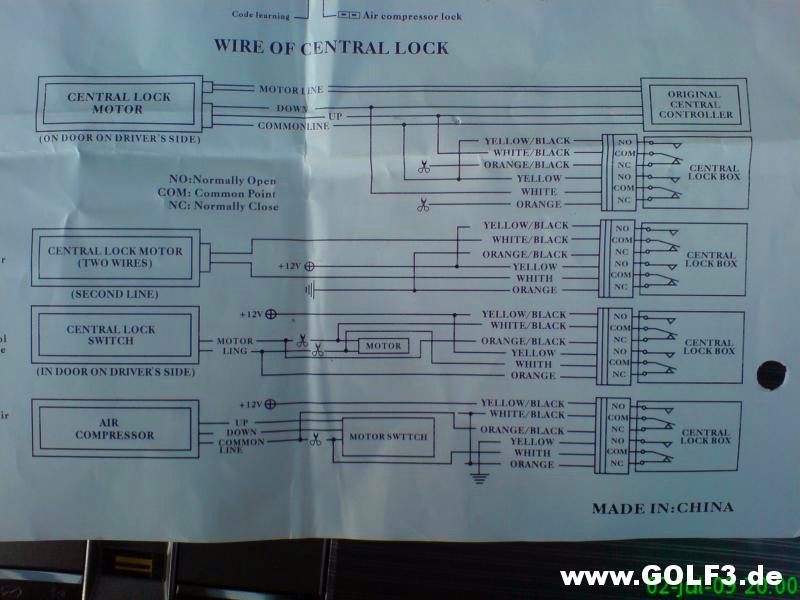

Mhm ich hab dir hier mal en plan von meiner ZV ist auch so en Ebay dings.

Überprüf mal ob die kabelfarben gleich sind. Wenn ja einfach mal so anschließen.

http://www.golf3.de/direktupload/i/8...1264502982.JPG

http://www.golf3.de/direktupload/i/8...1264503039.JPG

Einbauort ist hinten an der ZV Pumpe, ist am besten dort hast alle kabel die du brauchst. Und außerdem genung platz des Steurgerät zu verstecken.

Wegen dem Anschluss welches kabel wohin kommt, kann ich dir grad aus em stehgreif nicht sagen aber kann ich nachschauen wen dir das was hilft!????

MFG Jhonny

ja goiiiiiiil ... :cool2:

wenn du nachschauen kannst wärste nen schatz! :danke:

Mhm...oki werd ich heut im lauf des Tages mal machen !

Stimmen die kabel farben mit dem Plan überein !???

Hatt deine FFB auch ne Blinker ansteuerung !??

MFG Jhonny

jawoll! 100%-ige Übereinstimmung!

und ja, hat blinkeransteuerung!

Ich nehm mal an das du auch ne Pneumatisch (luft) ZV hast weiß nicht ob es da bei deinem mpdel en unterschied gibt wenn ja das passt des.

ich werd dir heut abend oder morgen mal en plan hier posten dan dürfte des kein Problem sein.

MFG Jhonny

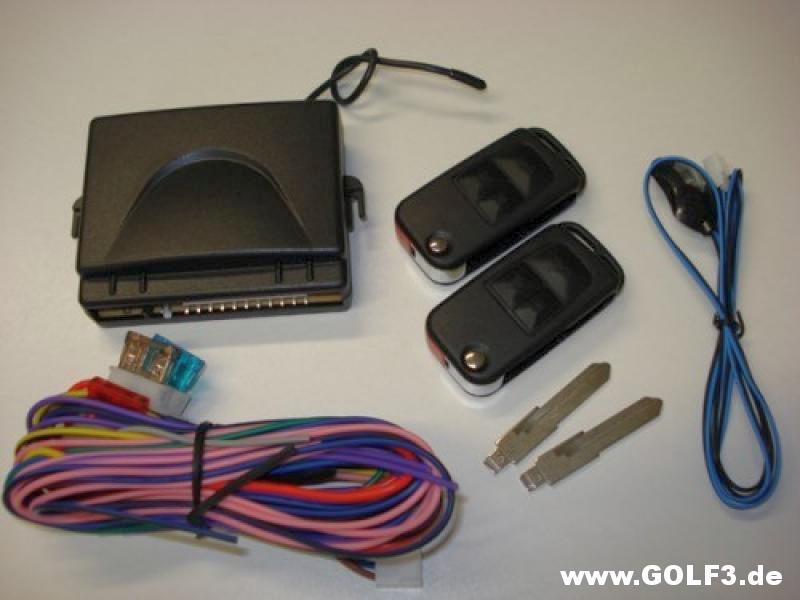

Anschluss FFB an ZV


http://www.golf3.de/direktupload/i/8...1264517369.jpg

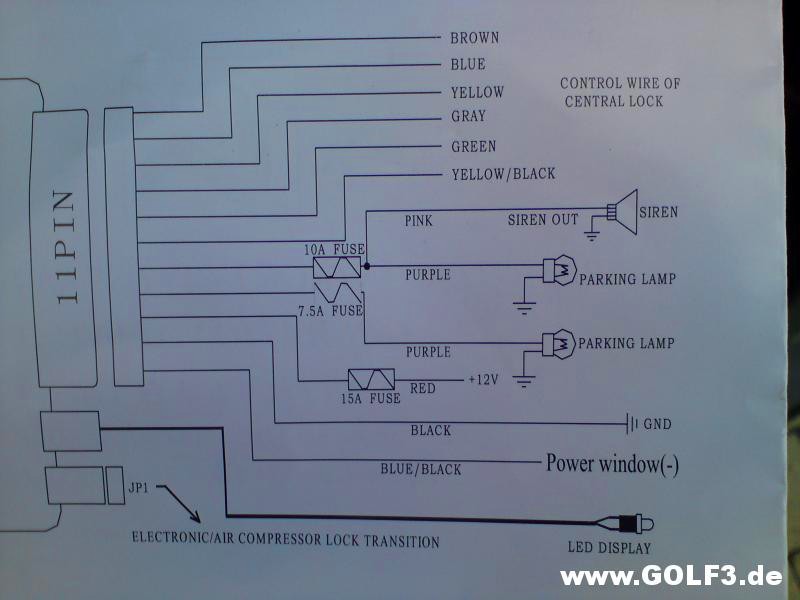

Plan 1
http://www.golf3.de/direktupload/i/8...1264517949.JPG

oder diesen Plan. Sind eigentlich die Gleichen nur das andere Kabelfarben dran stehen.
Plan 2
http://www.golf3.de/direktupload/i/8...1264502982.JPG

Also Einbauort ist hinten recht bei der ZV Pumpe.

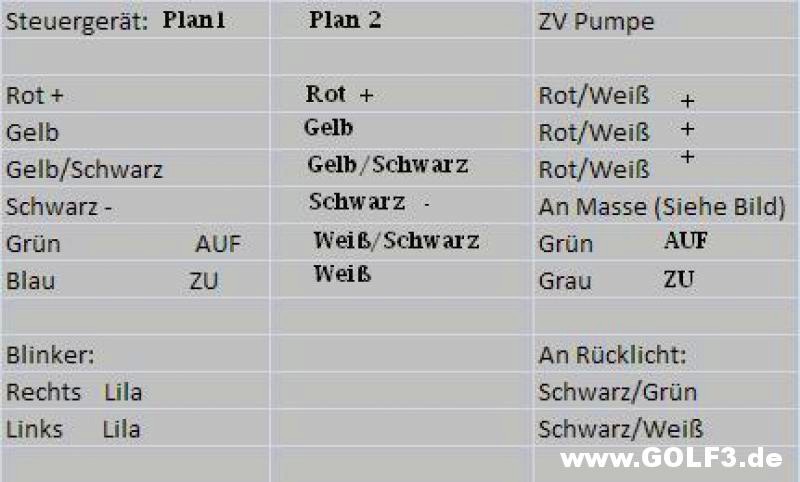

Anschluss wie folgt:
http://www.golf3.de/direktupload/i/8...1264519624.JPG

Kabel am besten mit Stromdieben anzapfen. Soweit funktioniert es dan Auf und Zu schließen mit Blinker ansteuerung. Die Sirene hab ich nicht angeschlossen da ich keine habe.

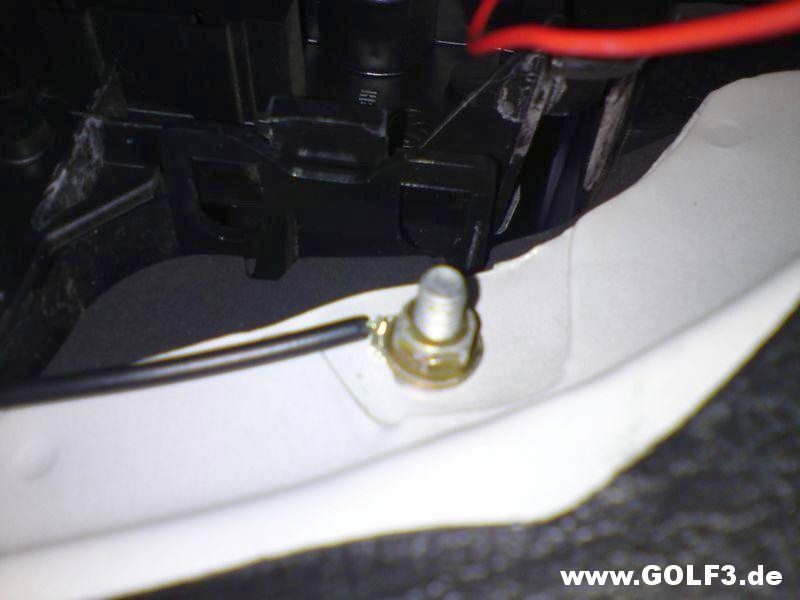

Hie sieht man den Masse anschluss (Schwarzes Kabel)
http://www.golf3.de/direktupload/i/8...1264518667.JPG

Hatte beide Steuergeräte schon verbaut haben beide funktioniert.

Hoffe ich Konnte helfen.

Für Schäden übernehm ich keine haftung ^^



MFG Jhonny
