[TUT] Zündkabel + Steckerumbau


Hallo, ich möchte euch gerne veranschaulichen wie ich meine alten zündkabel und kerzenstecker getauscht habe.

Anlass dafür war, das meine schon relativ spröde waren.

Habe 2 meter Kabel in rot bei der firma Louis Motorradzubehör gekauft, preis /meter: 4,95€ Zündkerzenstecker NGK /stk. 4,15€

ich denke immer noch billiger als wie von VW, ausserdem in ROT

--------------------------------------------------------------------------------------------------

Zu aller erst müst ihr die originalen runter nehmen, diese stecken am zündverteiler und an der zündkerze. Wichtig !!! Immer merken welchen steckplatz auf welche kerze !!!

dannach trennt ihr das zündkabel vom zündkerzenstecker, am besten vorsichtig ziehen und dabei drehen. genauso auf der anderen seite.

jetzt trennt ihr den kupferstecker (hülse mit klammern) mit einer spitzzange von dem zündkabel.

den Kerzenstecker und das zündkabel könnt ihr entsorgen, den stecker vom zündverteiler aufheben....

diesen kupferstecker lötet ihr nun auf das neue zündkabel. und Klemmt es mit den 2 Laschen um das kabel mit der Zange. vorher muss es aber noch ein stück abisoliert werden.


ZÜNDKABEL OHNE STECKER

[URL=http://img85.imageshack.us/i/11012010069.jpg/]http://www.golf3.de/images/imported/2010/01/194.jpg[/URL


ZÜNDKABEL MIT AUFGELÖTETEN STECKER

[URL=http://img696.imageshack.us/i/11012010070.jpg/]http://www.golf3.de/images/imported/2010/01/195.jpg[/URL

http://www.golf3.de/images/imported/2010/01/196.jpghttp://www.golf3.de/clear.gif


Jetzt kommt die andere seite des kabels in den neuen Zündkerzenstecker

http://www.golf3.de/images/imported/2010/01/197.jpghttp://www.golf3.de/clear.gif


Der Zündkerzenstecker hat innen ein Gewinde. Man muss das Zündkabel also vorsichtig mit ein bisschen druck in den Stecker rein drehen.


http://www.golf3.de/images/imported/2010/01/198.jpghttp://www.golf3.de/clear.gif

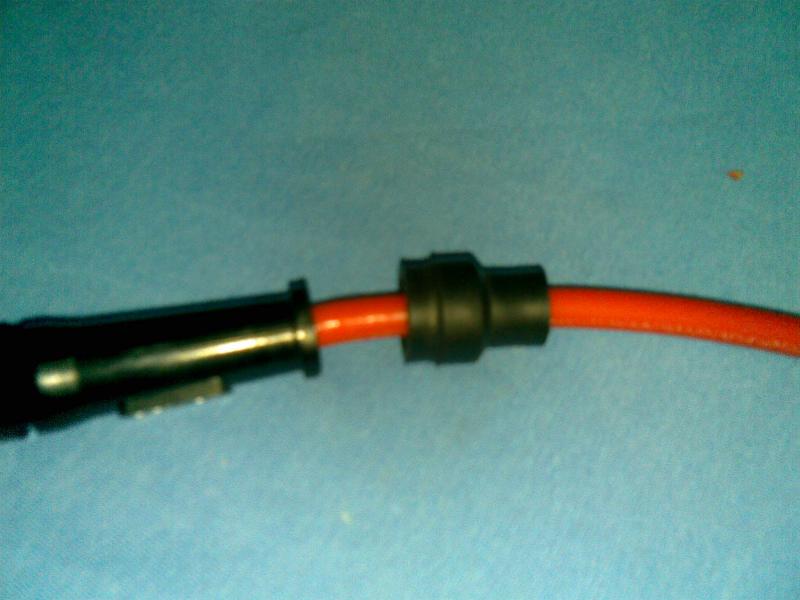

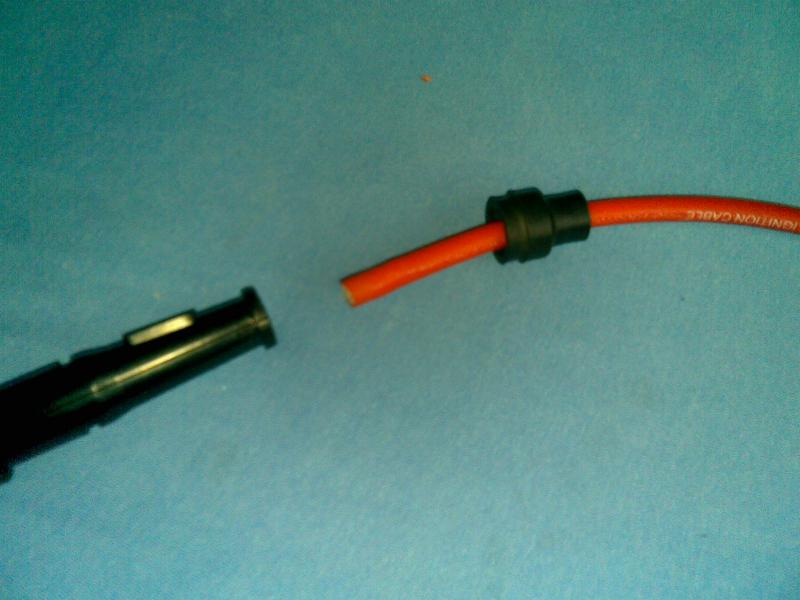

Ihr tut euch um einiges leichter wenn ich vorher die gummi dichtung auf das kabel schiebt.

http://www.golf3.de/images/imported/2010/01/199.jpghttp://www.golf3.de/clear.gif

http://www.golf3.de/images/imported/2010/01/200.jpghttp://www.golf3.de/clear.gif

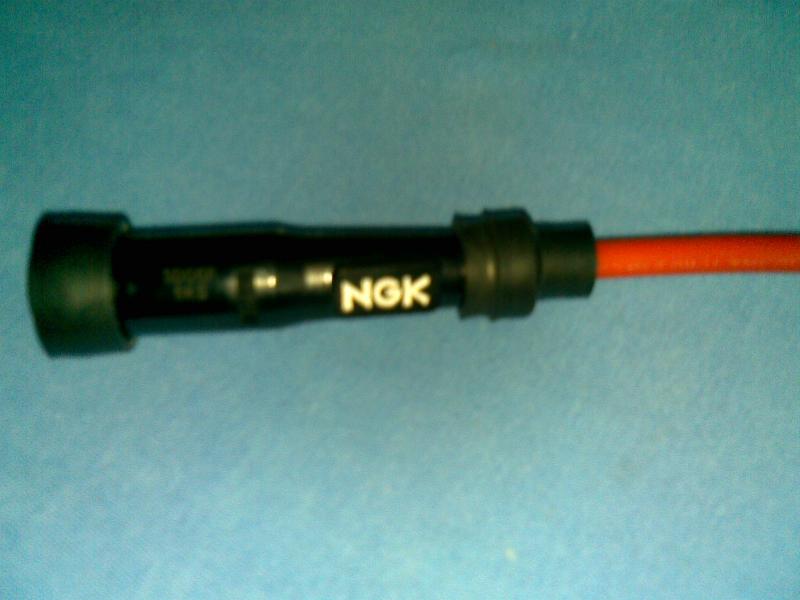

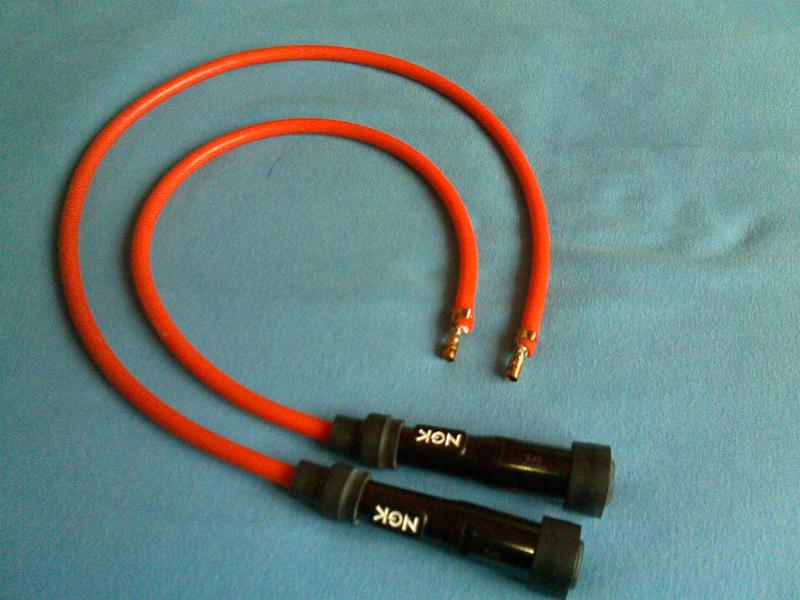

Dannach die Gummidichtung einfach drüber stülpen und fertig währe die eine seite.....


http://www.golf3.de/images/imported/2010/01/201.jpghttp://www.golf3.de/clear.gif

http://www.golf3.de/images/imported/2010/01/202.jpghttp://www.golf3.de/clear.gif

http://www.golf3.de/clear.gifhttp://www.golf3.de/clear.gif

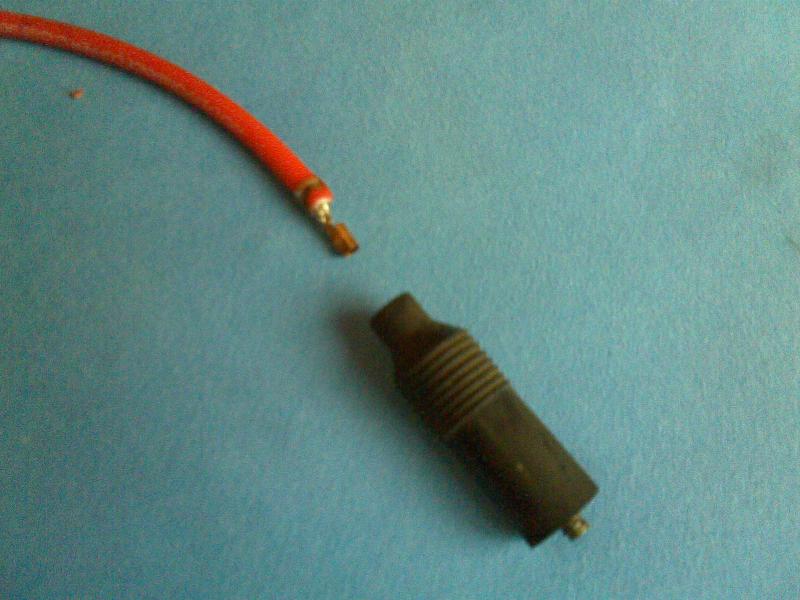

Nun kommt die Seite mit dem Lötstück dran.

URL=http://img130.imageshack.us/i/11012010078.jpg/]http://www.golf3.de/images/imported/2010/01/203.jpg[/URL]http://www.golf3.de/clear.gif

Diese wird einfach bis auf anschlag in den stecker geschoben.

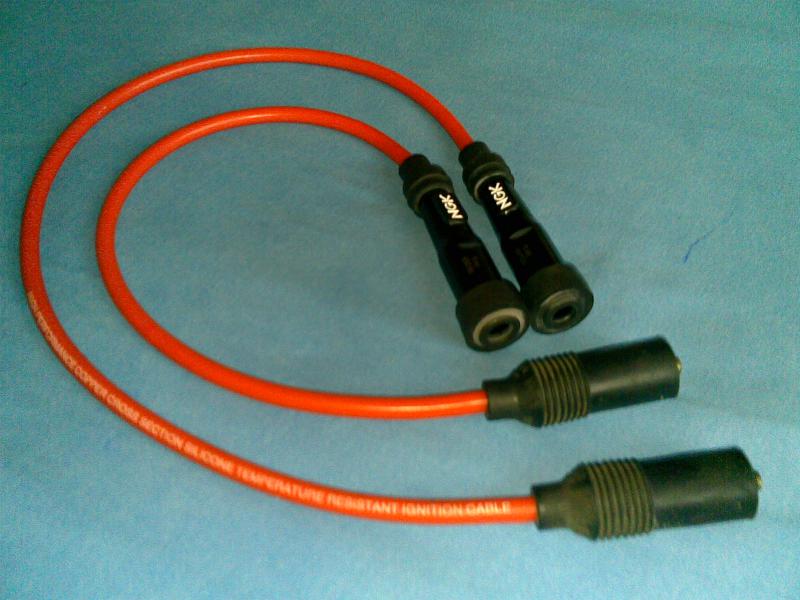

fertig......

http://www.golf3.de/images/imported/2010/01/204.jpghttp://www.golf3.de/clear.gif

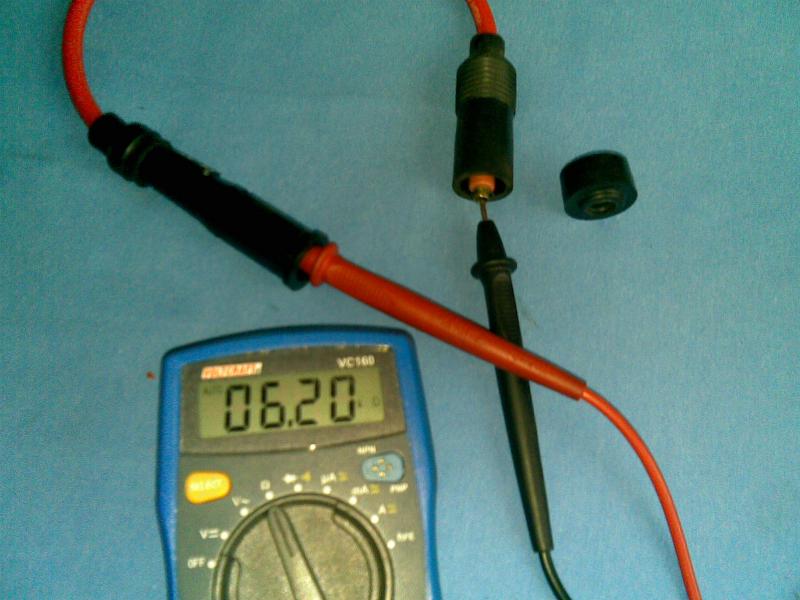

zum schluss vor dem einbau empfehle ich mit einem multimeter den Innenwiderstand des kabels zu messen, dieser sollte zwischen 5 und 6,5 kOhm liegen.

http://www.golf3.de/images/imported/2010/01/205.jpghttp://www.golf3.de/clear.gif

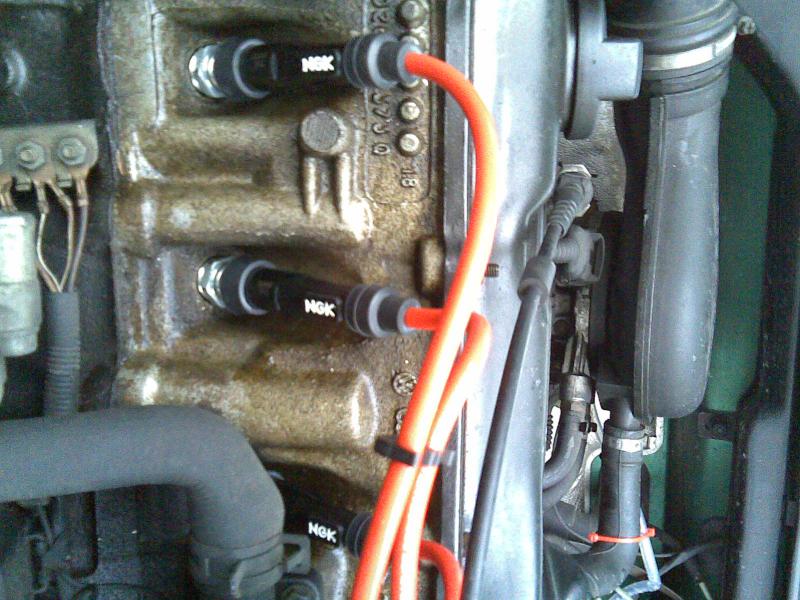

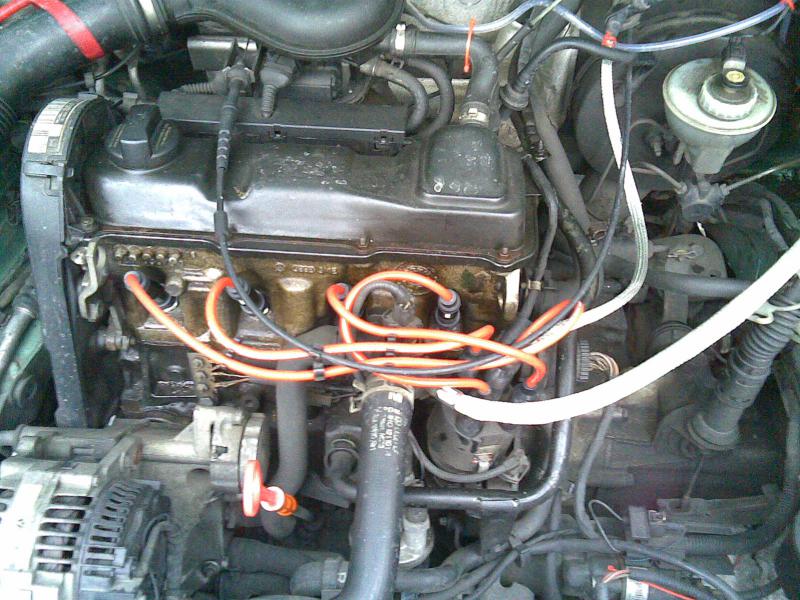

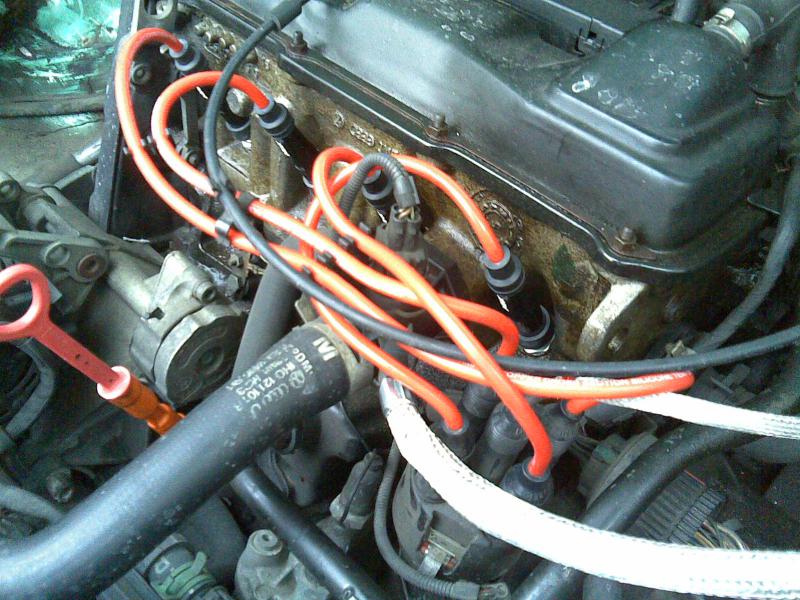

Eingebaut sieht es dann so aus:


http://www.golf3.de/images/imported/2010/01/206.jpghttp://www.golf3.de/clear.gif

http://www.golf3.de/images/imported/2010/01/207.jpghttp://www.golf3.de/clear.gif

http://www.golf3.de/images/imported/2010/01/208.jpghttp://www.golf3.de/clear.gif

ich hoffe ich konnte einigen helfen

lg chris
