Endstufe und Bassbox funzen nicht.... :(


guten morgen

ich habe mir letzte woche eine bassbox und 2 kanal endstufe (nur vorübergehend)
von blaupunkt gekauft. die kabel waren auch dabei.
ich habe die 2 einzigen lautsprecher im auto, die vorne im armaturenbrett sind am radio gelassen.
radio mit endstufe verbunden.
bassbox mit endstufe verbunden.
strom und masse habe ich auch angeklemmt, wobei ich masse an ner schraube an den rückleuchten festgeschraubt habe, da es an diesen gurtschnallern nicht ging.

ein kleines problem gab es mit dem remote kabel, welches ich zuerst am chinchkabel freilegen musste und den draht in den stecker zum blau-weißen kabel geführt habe.
(bin kein elektriker)

dann habe ich in der garage den zuündschlüssel gedreht sodass strom kommt un das radio angeht.
es kommt jetzt aber nur ein dumpfes klopfen (kein bass) aus der bassbox und die powerleuchte der endstufe blinkt........

kann mir jemand helfen?

Ja klar, mach mal den Massepunkt vom Rücklicht weg und ans Gurtschloß!

das problem is ich bekomme das teil nicht ab, sodass ich dort die masse festschrauben kann........
ein versuch ist es aber wert. danke

EDIT
ok die schraube dort sitz zu fest ich kann sie nicht mit der zange lösen.
einen passenden schlüssel habe ich nicht.
habe jetzt mal die masse unter der hutablage angeschraubt.....über dem radkasten auf der fahrerseite.

ergebnis: powerleuchte der endstufe leuchtet konstant.
leider aber immer noch kein bass

hier mal ein paar pics:

http://img503.imageshack.us/img503/9...2008059qc8.jpg
http://img370.imageshack.us/img370/1...2008061nu4.jpg
http://img88.imageshack.us/img88/117...2008054ni2.jpg
http://img155.imageshack.us/img155/3...2008055ep2.jpg
http://img296.imageshack.us/img296/8...2008056ic9.jpg
http://img355.imageshack.us/my.php?i...2008062az9.jpg
http://img291.imageshack.us/img291/7...2008057sm8.jpg

sry für doppelpost

@ DragQueen:

in Zukunft würde ich es begrüssen, wenn du unseren internen Bilderupload nutzen würdest! Danke!

http://www.golf3.de/post47259.html

ok weder ich beim nächsten mal benutzen. :-)

so, was mein problem jetzt angeht: ich habe an der endstufe an den reglern gedreht nun kann man an der bassbox leichte vibrationen verspühren........
die powerleuchte blinkt jetzt wieder und die rote leuchte an der endstufe, wenn ich den level regler von 8v gegen 100mv drehe. bei dem regler auf 8v leuchtet das powerlämpchen konstant.
bass auf 12db lowpass eingestellt..............aber nur leichtes vibrieren.

bin echt ratlos.........

Nehm mal ein Multimeter zur Hand und messe die Spannung die an der Endstufe anliegt wenn sie eingeschaltet ist.

Und zeig doch mal ein Bild von deinem Massepunkt.
Der einzig gescheite Massepunkt im G3 ist der vom Gurtschloss!

leider kann ich die spannung nicht messen, da ich kein multimeter hab :-(

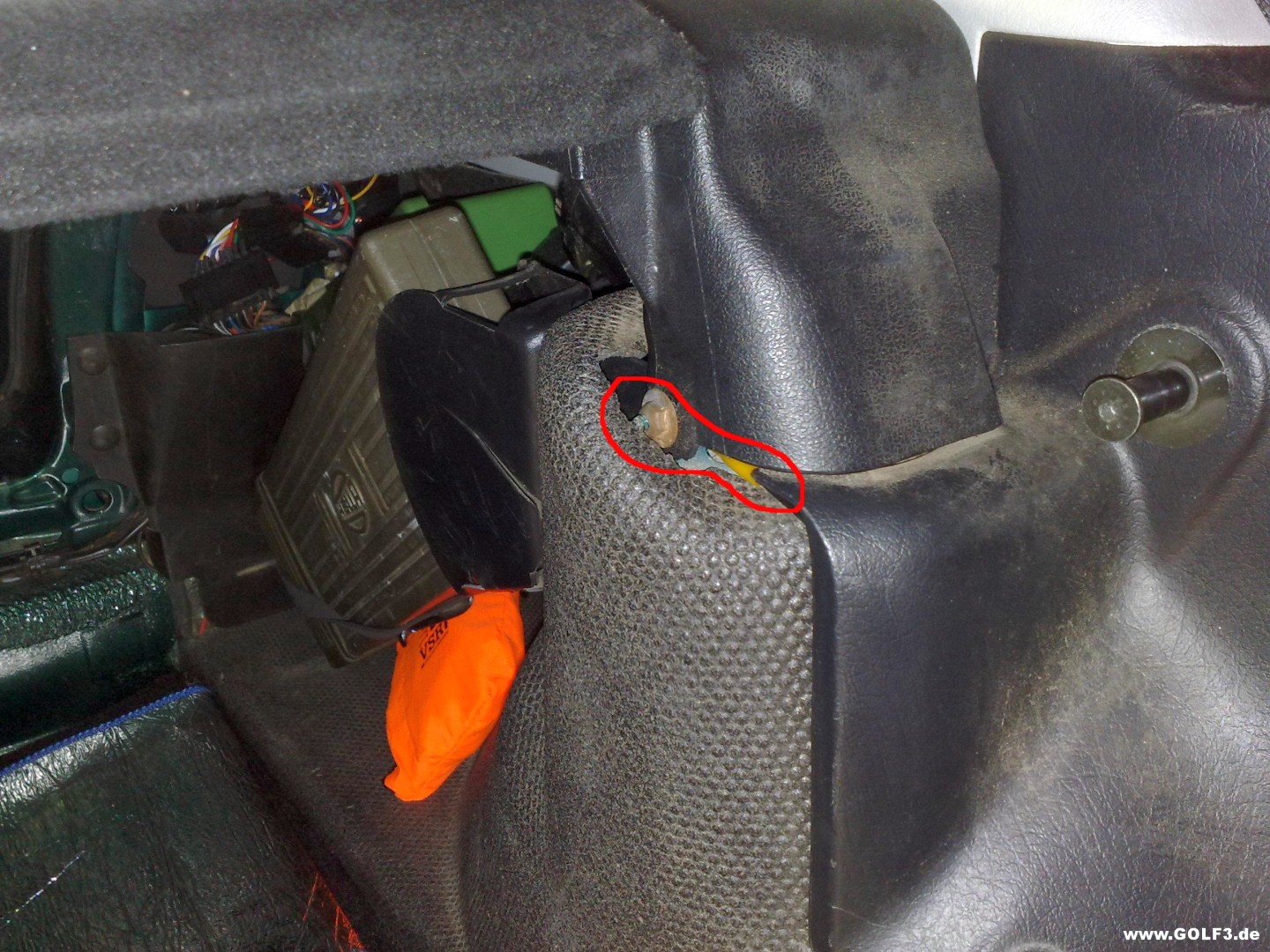

hier mal noch ein bild wo ich die masse angeschraubt habe
http://www.golf3.de/direktupload/i/o...1227962877.jpg

ist dies die schraube für den gurt?
http://www.golf3.de/direktupload/i/o...1227962973.jpg

Oje, das die Endstufe mit dem Massepunkt nicht funktioniert ist ja wohl klar, das ist ja nichtmal eine richtiges metrisches Gewinde sondern nur so n Blechteil, die "Mutter" kann man ja nichtmal ordentlich festziehen, da kann man absolut keinen ordentlichen Massekontakt haben.

Zum 2. Bild, ja das ist das Gurtschloss, Schraube lösen, rund um den Lack vom Blehc abschleifen, Kabelschuh drauf, festschrauben, fertig!

habs jetzt doch hinbekommen.
aber jetzt leuchten dauerhaft rote protection und grüne power leuchte.........
trotzdem kein bass

Wenn Protect deiner Endstufe leuchtet hat sie warscheinlich nen Treffer,
hast du die Möglichkeit die Endstufe in einem anderem Auto mit nem anderem Subwoofer zu testen?

Was noch der grund für die Protect leucte sein kann ist der Subwoofer, entweder ist seine Impedanz zu hoch oder zu niedrig.
Um das rauszufinden bräuchtest du aber mindestens mal ein Multimeter...

Schau am besten erst einmal das du die Endstufe in einem anderem Auto in dem die vorhandene Endstufe funktioniet, mit einem funktionierendem Subwoofer testen kannst.

hab eben nochmal nachgeschaut bei laufendem motor und eingeschaltetem radio.
der sub vibriert ein bisschen. power und protection blinken, dann leuchten beide und der sub macht nix mehr.
ich habe auch noch mal alle kabel überprüft.......sitzen alle fest.

ich hab leider keine möglichkeit in nächster zeit den die endstufe wo anders zu testen und so nen multimeter hab ich leider nicht zu hand.

EDIT
hab den tipp in nem hifi forum bekommen chinch und ls kabel von der endstufe zu enternen um zu schauen ob diese genug strom bekommt und die masse stimmt.

also hab ich:
ls und chinch abgeklemmt von der endstufe.
motor laufen lassen. radio eingeschaltet.
ergebnis:
powerleuchte der endstufe leuchtet dauerhaft.
protectionleuchte leuchtet nicht.

Dann steck mal die Cinchkabel mit rein, eventuell liegt ja das Lautsprecherkabel auf Masse.

ok hab jetzt noch 2 tests gemacht

1. chinch dran ls ab
2. chinch ab ls dran

ergebnis:
1. powerlämpchen an
2. powerlämpchen an

ich kanns mir nicht erklären.....
danach alles nochmal dran. leichtes vibrieren der bassbox.
und protectionlämpchen blinkt.

Dann liegts warscheinlich am Subwoofer oder am Kabel zum Woofer.

Nehm mal einen anderen Lautsprecher und ein neues Kabel und versuchs dann mal.

nen anderen sub werde ich diese woche testen.
vllt bekomme ich auch noch die gelegenheit nen multimeter zu benutzen.

nimm als massepunkt die schrauben die unter deiner rückbank sind( wenn du die sitze hochklappst) bei mir hats auf gefunzt (und ich bin kein elektriker) ich hab mir vor drei tagen eine 1000watt anlage (enstufe+subwoofer+lautsprecher usw) eingebaut) am anfan hatte ich eine 2 kanal 600watt endstufe die hat bei mir auch nicht funktioniert) wurde die enstufe irgendwie erschütterungen schlägen oder so ausgesetzt???kann sein dass sie deshalb nicht richtig funktioniert.
wenn du noch fragen hast
ich helfe
cia
GT-Racer

@ GT-Racer:

Wenn du mal den gesamten Thread gelesen hättest wüsstest du das dass mit dem Massepunkt schon geklärt ist.

Und wenn eine Endstufe durch erschütterungen kaput geht, dann hat sie Imho nix im Auto verloren.

der jetzige stand is, dass bei ausgeschaltetem motor und eingeschaltetem radio hinten der bass vibriert, aber eben sehr leise.
das rote lämpchen für protect blinkt dazu auch noch, aber die powerleuchte laeuchtet dauerhaft.
hatte leider noch keine gelegenheit an nen multimeter ranzukommen......


EDIT:

ICH HAB DIE LÖSUNG

Ich hatte den kanal falsch gebrückt.
ich habe je 2 + und - kabel zur bassbox hingeführt, anstatt es so zu machen
