Golf 3 GTI vordere Bremse


Servus,

habs in meinem Showroom schon angesprochen, nun hoffe ich hier noch auf Hilfe. Ich will bei meinen vorderen Bremsen die Beläge und Scheiben tauschen. Hab das Material bestellt, 22/280er Scheiben und 19er Beläge, bekommen, passt aber nicht. Auch in meinem Selbsthilfebuch werden diese Maße angegeben und beim Teilelieferant, bei dem ich nun auch noch vor Ort war, spuckt der Rechner nichts anderes aus. Jedoch passen die Komponenten nicht in den Bremssattel hinein. Habs jetzt mit 17er Belägen versucht, passt aber auch noch nicht. Die alten Scheiben waren auch 280 mm groß. Letztendlich kann da was nicht stimmen, die Frage ist, was?
Motor: AGG
BJ: 04.1996
Hat jemand eine Idee? Ich würde als nächstes zwei neue Bremssattel bestellen.

Gruß
Sven

Moin,

du hast ein blödes Baujahr, Ende 1996 wurde auch bei den GTIs öfter schon die 288er Bremse verbaut, z.B. speziell bei den Jubis.

Hast du ein Foto des Sattels?

--sj

Moin,

ich war mal in deinem Showroom, du hast die 280er Bremse verbaut, d.h. eigentlich müsste das jetzt so gehen...

Ich schau mal, was da eigentlich rein gehört...

Was hast du denn jetzt für Beläge bestellt (Hersteller, ArtNr.)?

--sj

Ich hatte jetzt Beläge von ATE mit 19 mm Dicke und von Zimmermann mit 16 mm Dicke. Wenn ich den Sattel auf die Verschraubung aufsetze und die Dichtungen ganz zusammendrücke, messe ich nur 14 mm, was auf der Außenseite gehen würde. Die Beläge passen grundsätzlich in die Aufnahme aber nicht mit der Dicke.

Ich überlege jetzt schon, die Bremsen komplett zu erneuern, ist ja ohnehin alles uralt und passen tuts auch nicht so recht. (;

Saublöd gefragt: Zieh mal die 2 Schwimmerstifte raus. Das Loch sauber machen, reinschauen und rausblasen. Was ich durchaus schonmal hatte das die fest waren, bzw sich der ganze Müll dahinter gesammelt hat. Von daher konnte man die nicht weit genug rein schieben und der Sattel ging nicht mehr drauf. Rausziehen, ggf entrosten, schauen das kein Grat dran ist, fetten und wieder rein mit. Ggf die Manschetten erneuern.

Bei hinteren Sätteln ja, aber vorne ist doch kein Sackloch sondern durchgängig

Edit: Mein Fehler, das is wohl nur bei der 288er Bremse so

Moin,

357 698 151B ist die Referenz-Nummer für deine Beläge, da wird ein 19mm Belag draus, d.h der ist schon richtig...

Den Kolben hast du aber schon zurück gedrückt?

--sj

Die Schwimmstifte sind leichtgängig und komplett reingeschoben, der Gummi ist komplett zusammengedrückt. Den Kolben habe ich mit ner Zwinge und nun auch noch mit dem speziellen Werkzeug ganz reingeschoben, er ist bündig mit dem Gummi.

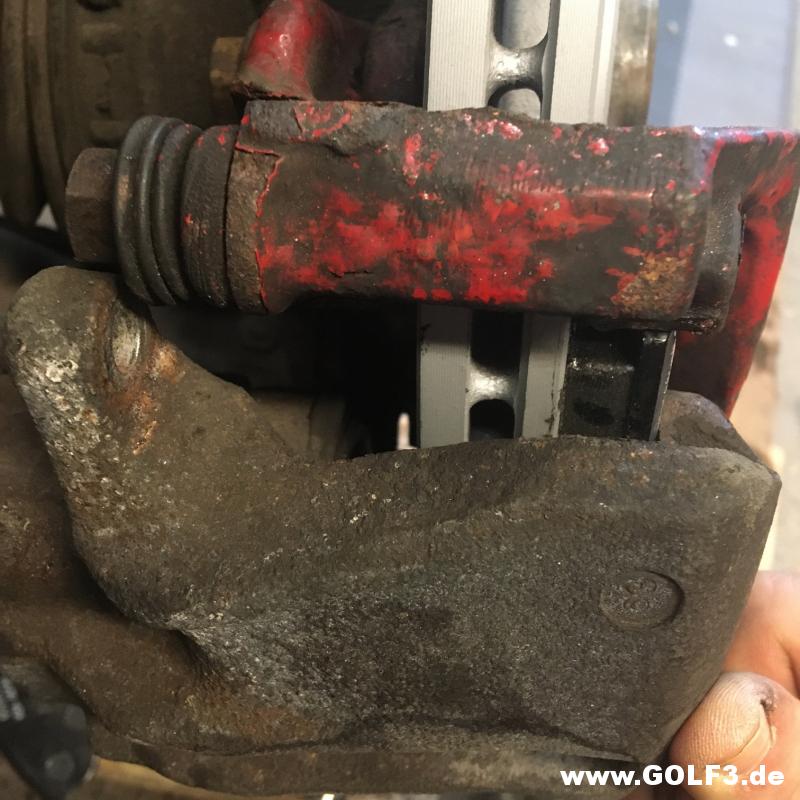

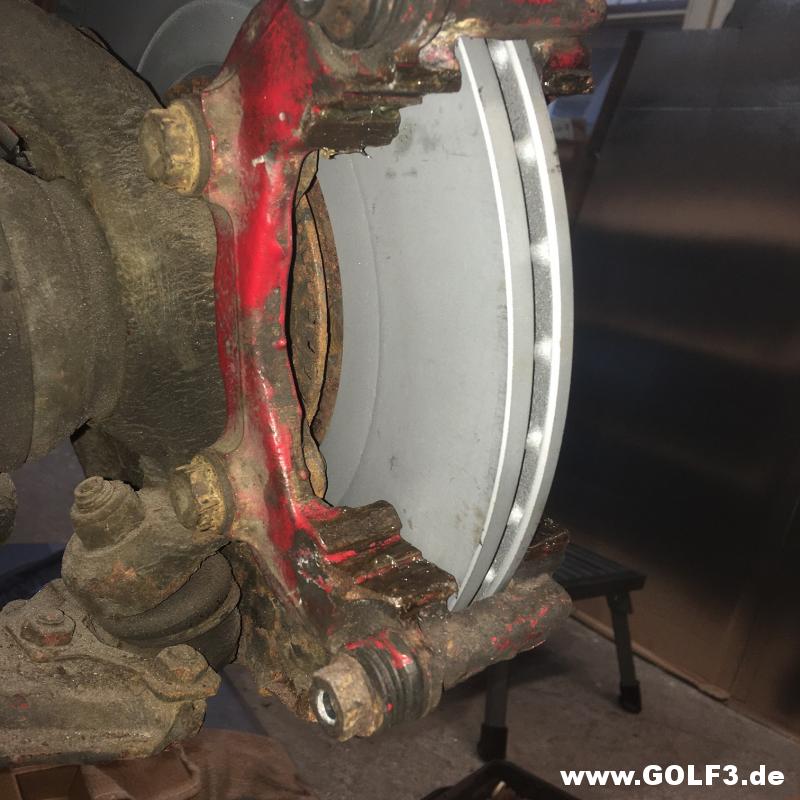

Auf den Bildern ist die Bremse mit montiertem äußeren Bremsbelag (16 mm) zu sehen.
Selbst mit den schwachen Belägen, bekomme ich den Sattel nicht auf die Schwimmstiffte.

http://www.golf3.de/direktupload/201...1645697329.JPG

http://www.golf3.de/direktupload/201...1645697353.JPG

Von welchem Hersteller ist die Scheibe? Im Webcat von ATE sind die Maße der Bremsscheibe aufgeführt. Diese einmal komplett mit der Vorhandenen vergleichen. Danach auch einmal ein Bild von der Radnabe machen mich würde interessieren wie es da aussieht. Ebenso mal messen wie groß die Öffnung des Bremssttels ist. Also von Kolben zu der anderen Seite grob überschlagen sollten es 61mm sein

Der Sattel ist doch garantiert für eine Bremse mit voller Scheibe.

Die Scheibe ist von ATE 22/280 mm, stimmt eigentlich alles. Der Sattel hat nur ein Öffnungsmaß von 54 mm, der ist sicher das Problem. Wenn ich auf der Innenseite einen 19er Belag einsetze und dann den Sattel draufschiebe, habe ich außen noch 14 mm Platz. Mit den o.g. 61 mm würde es aber passen. Würde also bedeuten, das ein falscher Sattel montiert ist.

Da an dem Sattel keine Spur rote Farbe dran ist, würde ich auch behaupten das der falsch ist. Scha mal ob auf dem Sattel irgendwelche Nummern zu erkennen sind

Da steht was drauf, das ist aber nicht mehr erkennbar. Ich bestell jetzt zwei neue Sättel, dann sollte es doch gehen. Ich werde berichten. Auf jeden Fall schon mal ein dickes Danke für die Hilfe bei der Fehlersuche! :danke:

Hab mir jetzt beim Freundlichen neue Bremssättel für vorn und hinten bestellt. Da die Handbremse hinten rechts sowieso hängt, kommt das alles neu und dann ist Ruhe. Ich melde mich nochmal wenn ich es montieren konnte.

Der Sattel dürfte von der 256er Bremse sein dort haben die Beläge eine Stärke von 16mm und die Scheibe von 20mm

Nun noch ein kleines Update. Die Bremsen auf der Fahrerseite sind jetzt fertig und alles hat nun auch gepasst.

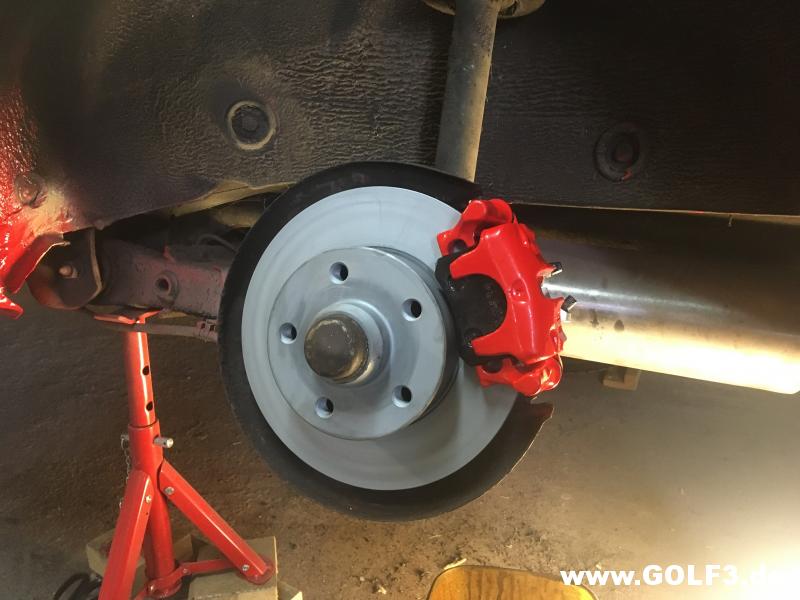

http://www.golf3.de/direktupload/201...1646680683.JPG

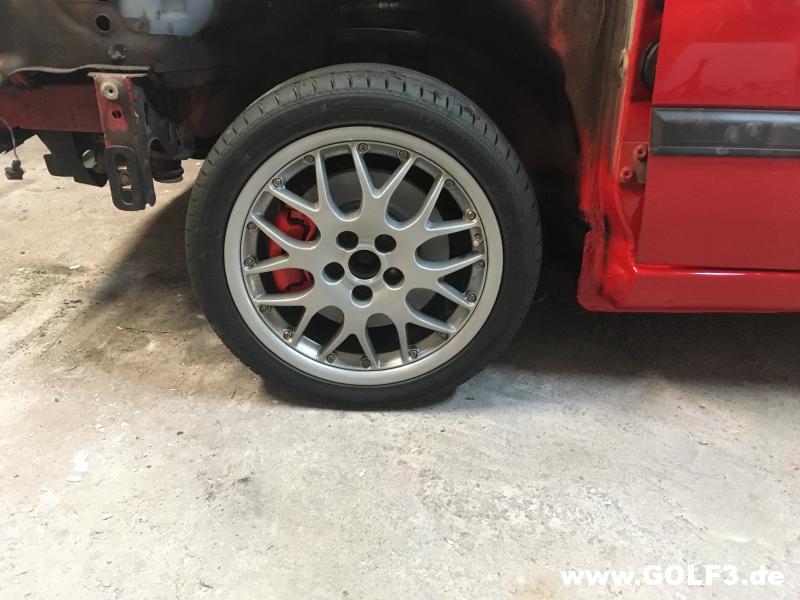

Vorn habe ich nur ein Bild mit Felge:
http://www.golf3.de/direktupload/201...1646680738.JPG

Heute habe ich mit der Beifahrerseite angefangen und festgestellt, das hier noch der originale, rote Sattel verbaut ist. Es wurden also unterschiedliche Sattel verbaut! :abgelehnt:

Danke nochmals für die Hilfe!

Danke für die Info
