Hi Leute,

also, welchen Stromlaufplan kann ich nehmen bei einem VR6, ruhende Zündung, 4pol LMM und 3pol DK?

Für den Golf hab ich nur die Motronic ab 1991 (ist aber immer mit Verteilerzündung und 6pol LMM) und den Motronic ab 1995 (ruhende Zündung ABER 8pol DK)

Welcher Stromlaufplan von welchem Auto passt bei meiner Konstellation?

Falsche Post, sorry

Den Stromlaufplan Nr. 42. Er ist für die Motoren AAA ab Januar 1993 und ABV ab August 1993. Er enthält die ruhende Zündung, ein Drosselklappenpotentiometer G69 mit drei Anschlüssen und einen Luftmassenmesser G70 in wahlweise beiden Ausführungen: Vier- und sechspolig. Leider habe ich diesen Plan nur auf Papier, nicht aber als .pdf.

Freundliche Grüße
Teletubby

Ich habe hier einen Kabelbaum von einem G3 VR6. Genauere Angaben kann ich leider nicht machen.

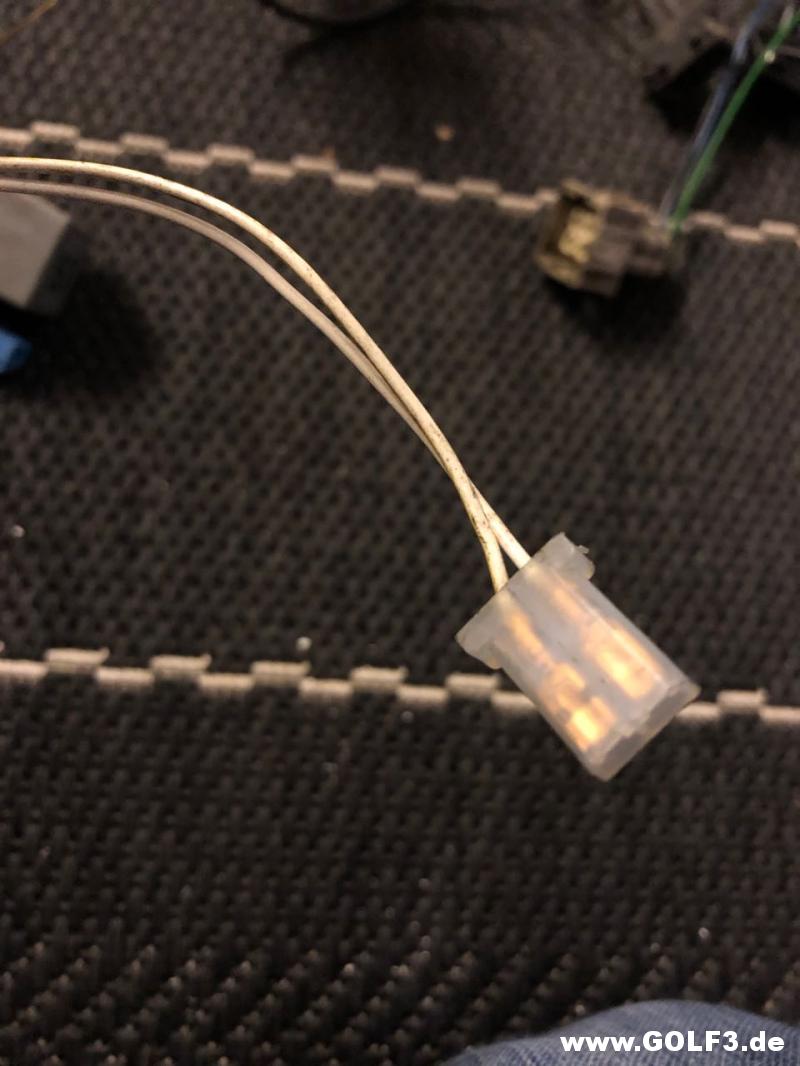

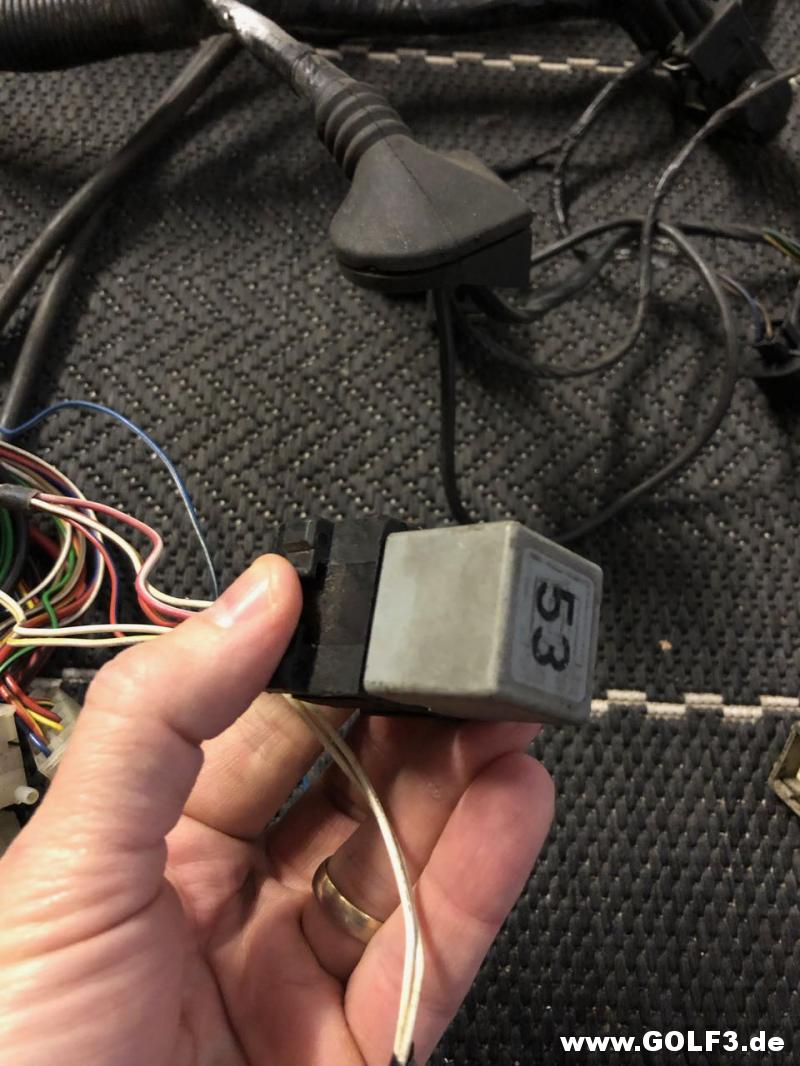

Weiß jemand wofür dieser 2pol Stecker ist? Kabelfarben sind weiß und weiß/gelb. Das weiß/gelbe geht an ein Relais 53.

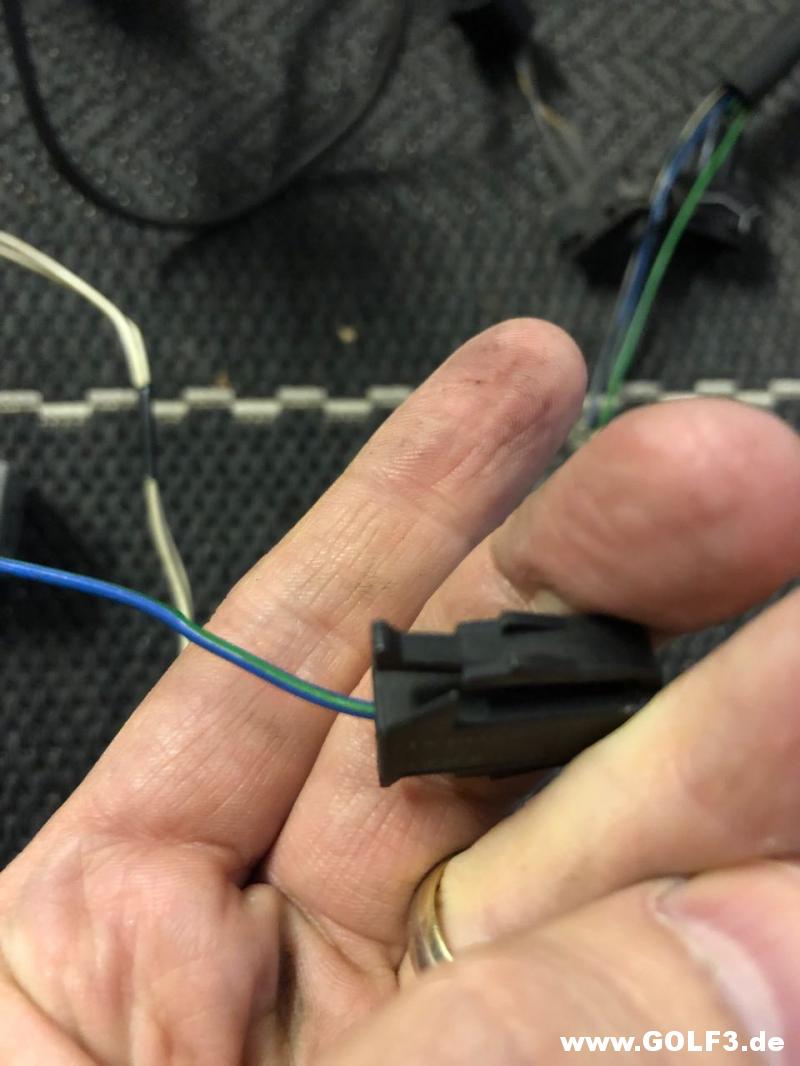

Des Weiteren hab ich einen Stecker mit grün/blauer Leitung. Diese sagt mir auch nichts

http://www.golf3.de/direktupload/201...1549655182.jpg

http://www.golf3.de/direktupload/201...1549655206.jpg

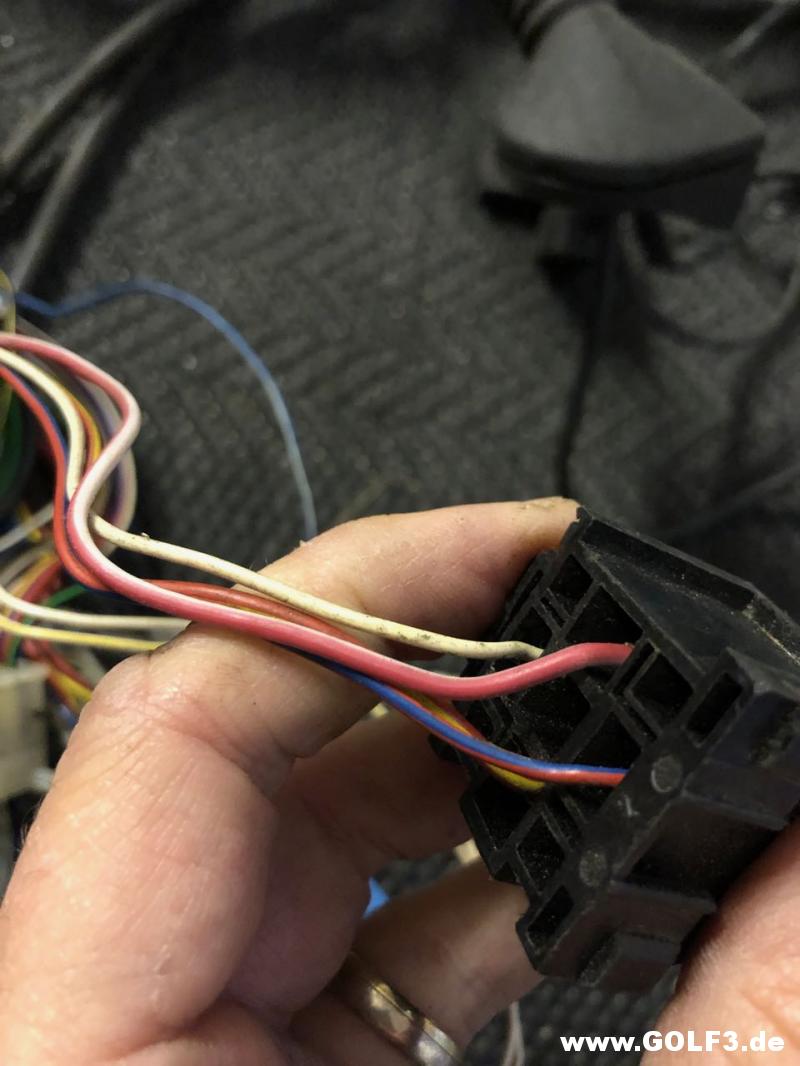

http://www.golf3.de/direktupload/201...1549655223.jpg

http://www.golf3.de/direktupload/201...1549655242.jpg

Hallo!

Ich musste eben zwei Briefe einscannen, die ich gestern bekommen habe. Dabei habe ich Deinen gesuchten Schaltplan Nr. 42 gleich mitgescannt. Hier ist er:

Grüße und fröhliches Schaffen mit Deinen 6 Zylindern
Teletubby

Ich danke dir vielmals !

Die oben genannten Stecker sagen dir nicht zufällig etwas?

Gibt es für das Steuergerät 021906258CN eigentlich eine Übersicht der Pinbelegung?
