Nokia DSP Anschlüsse Fragen über Fragen.


Hallo habe eine Frage zum DSP von Nokia.

Hab den Kabelbaum soweit verlegt. Nun fehlt mir nur noch der Anschluss für das einpolige rote und das einpolige graue Kabel. Das einpolige blaue hab ich schon in der ZE angeschlossen.

Wo kommen die hin ? Wäre um jede Hilfe dankbar.

Hallo!

Der rote Stecker wird an der Zentralelektrik hinten an einen grossen roten Plusverteiler eingesteckt, der graue muss in einen Potentialverteiler oberhalb der Relaisplatte in einen grauen PV eingesteckt werden. Rot -> Dauerplus, Grau -> Beleuchtung.


Gruss
Ante

Hallo!

Geanu.

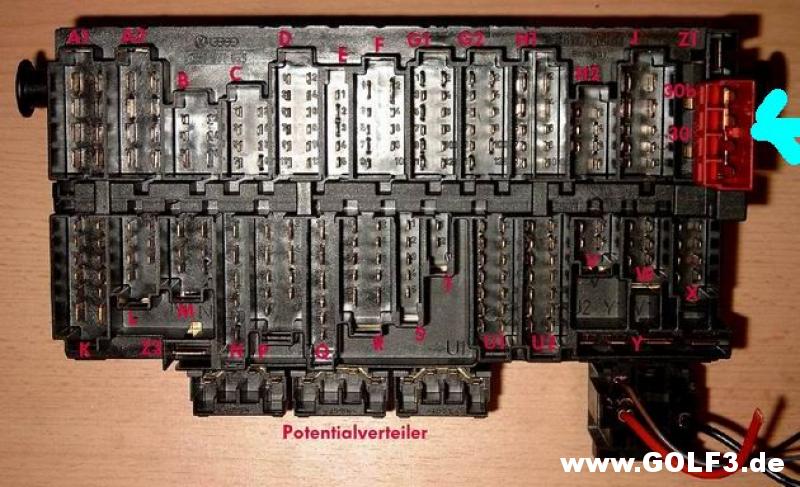

Auf der Rückseite der Zentralelektrik (ZE) gibt es in Fahrtrichtung gesehen unten rechts ein rotes, quaderförmiges Teil, das zwei Steckkontakte der der ZE miteinander verbindet und gleichzeitig auf der Rückseite vier Steckplätze für Einzelstecker hat. Sieht so aus (siehe türkisfarbene Markierung in der oberen, rechten Ecke des Bildes):
http://www.golf3.de/direktupload/201...1520800168.jpg

Das ist der sogenannte Plus-Potentialverteiler, in den VW Schaltplänen "TV2" genannt. In einen der vier Steckplätze (egal welcher) gehört der rote Stecker. Achtung: Die Spannungen dieses Potentialverteilers sind nicht abgesichert.

Freundliche Grüße
Teletubby

Danke für die Infos. Echt ein super Forum hier.

Hab es nun angeschlossen das Radio geht an nur kommt kein Ton. Habe es mit dem Dietz adapter angeschlossen. Habe nun eine Frage zur pin Belegung. Die Bilder sprechen für sich . Was muss ich da nun umpinnen damit es funzt ? Bzw. Ändern ? Wie gesagt Radio geht an bekomm nur keinen Ton.

Danke euch vielmals um Vorraus

Hallo!

Solange Du das auf einigen Deiner Fotos sichtbare rot/weiße Kabel mit Steckerkontakt am Ende nicht richtig anschließt, kann das auch nicht funktionieren. Denn das ist die "Remote"-Leitung, über die der Verstärker des Nokia DSP eingeschaltet wird, wenn man das Radio einschaltet. Es gehört in den Pin 3 des originalen schwarzen Radiosteckers. Ohne diese Verbindung verweigert der DSP-Verstärker jede Tätigkeit.

Freundliche Grüße
Teletubby

Vielen Dank Teletubby.

Hab ich jetzt so angeschlossen und ich bekomme trotzdem keinen ton. Bin so langsam am verzweifeln. Hab anbei nochmals Bilder von meinem Radiostecker gemacht. Kann es sein dass ich da auch nochmal umpinnen muss ? Bin gerade wirklich für jede Hilfe dankbar.

Hallo!

Ich sehe aus Deinem Nokia DSP Kabelstrang immer noch zwei nicht angeschlossene Leitungen herauskommen. Die eine sieht aus wie eine mit einer schwarz/lilafarbenen Isolierung und die andere wie eine Abschirmung. Außerdem vermisse ich den roten Stecker, der in den oberen Steckplatz des Gamma IV-Radios gehört. Das ist der, an der auch ein CD-Wechsler angeschlossen werden kann.

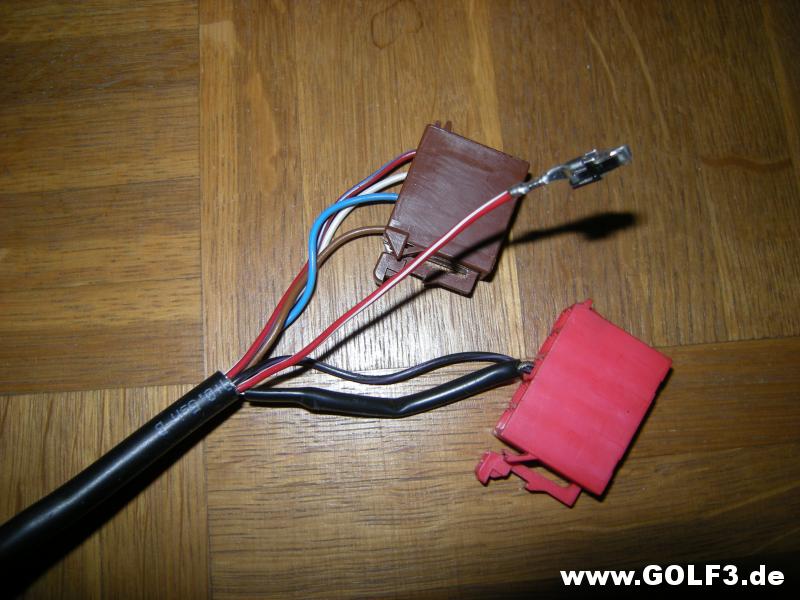

Ein einwandfreies und unverbastletes Ende des Radioendes eines Nokia DSP Kabelstranges sieht aus wie auf folgendem Foto. Es ist von einem Kabelstrang, den ich vor ein paar Jahren mal aufgearbeitet und einbaufertig gemacht habe. Das einzelne rot/weiße Kabel ist das, was in Kammer 3 des schwarzen Steckers gehört. Das geht erst nach Einbau des Kabelstranges:
http://www.golf3.de/direktupload/201...1521656068.JPG

Freundliche Grüße
Teletubby
