Pinbelegung Radio


Hallo Da ich nicht wirklich durchblicke bei meinem neuem Radio mit der Pinbelegung wollte ich hier mal nachftragen. Es handelt sich um dieses Radio: 7,6cm/3" LCD VIDEO MONITOR-MPEG4 USB SD MP3 AUTORADIO | eBay

Hier mal die Bedienungsanleitung.
http://www.golf3.de/direktupload/i/8...1370133115.JPG

http://www.golf3.de/direktupload/i/8...1370133152.JPG

http://www.golf3.de/direktupload/i/8...1370133182.JPG

So jetzt zu meiner Frage:#
Ich will einen Adapter dazwischen machen da ich die Handbremssicherung auf Masse legen will und nicht am Orginalkabelbaum rumbasteln will.

Die Pinbelegung vom Radio habe ich schon , (ACC Remoute) habe ich nicht mit eingepinnt , wird ja mit der Endstufe verbunden. Aber irgendwie fehlt Zündplus ::frage:: weiß nicht mehr wie es bei meinem alten Golf war (hatte damal wer für nich gemacht) Aber wenn ich mich nicht irre war Zünd und Dauerplus zusammengelegt an einem Pin ::frage::
http://www.golf3.de/direktupload/i/8...1370133363.JPG

Pin bei der Buchse wo der Originalstecker reinkommt hiernach gegangen:
http://www.golf3.de/images/imported/2013/06/13.jpg

VW bis / till 93
1= SCV
2= Dauerplus/ Batterie
3= geschaltenes Plus oder frei
4= S-Kontakt geschaltetes Plus (Kl.86s) (Für Geräte mit Zündlogik) SU-Stellung1
5= Steuerplus über Autoradio (Antenne / Booster)
6= Beleuchtung
7= Dauerplus (Kl. 30)
8= Masse (Kl. 31)
Radioadapter

Ist das so richtig ?
http://www.golf3.de/direktupload/i/8...1370133721.JPG

Pin 2 Dauerplus , Pin 5 Steuerplus über Autoradio (Antenne / Booster) und Pin 8 Masse.

Schon mal :danke: für eure Hilfe

Hallo,
richte dich bei der Pinbelegung bitte nach der Bda oder nach den Aufdruck auf dem Radio.

-ACC/IGN ist normalerweise Zündung oder der S-Kontakt(VW)
-Memory ist Dauerplus(KL.30).Aber Vorsicht,es können Hinweise in der Bda stehen,das dies anderst ist(zu hohe Stromaufnahme über den S-Kontakt,und die Gefahr,diesen zu zerstören).

-Power Antenne ist die Phantomspeisung für die Antenne(wenn nicht anderst ausgeführt,alternativ Remote für Verstärker).
-Die "Handbrenssicherung" kannst du an dem Handbremskontakt direkt anschliessen(alternativ,nicht zu empfehlen,auf Masse).

Wie man sieht bin ich nach der Gebrauchsanweisung gegangen für die Pinbelegung des Radios (Buchse B). nur Renoute habe ich nicht eingepinnt , wird ja mit der Endstufe verbunden. Aber wie muss ich die Buchse pinnen wo der Orginalradiostecker rein kommt ?

Sorry,jetzt verstehe ich,das du einen Adapter bauen willst.
Na dann stell mal eine Warheitstabelle auf(Gegenüberstellung der Anschlüsse),ich hab gerade keine lust,das Farbdurcheinander durcheinander zu denken...

Edit:Remote ist bei dir orange(Antenne),und schon eingepint.
Blau ist Zündung bzw.S-Kontakt,und muss auf 4 eingepint werden.


Vielleicht hilft ein Foto vom Stecker im Golf,denn manchmal kann man über die Farbcodes oder Ausmessen mehr sagen.

P.s.Werde dir mal klar,was die einzelnen Bezeichnungen bedeuten(ACC Remote,Antenna,IGN,S-Kontakt usw...)

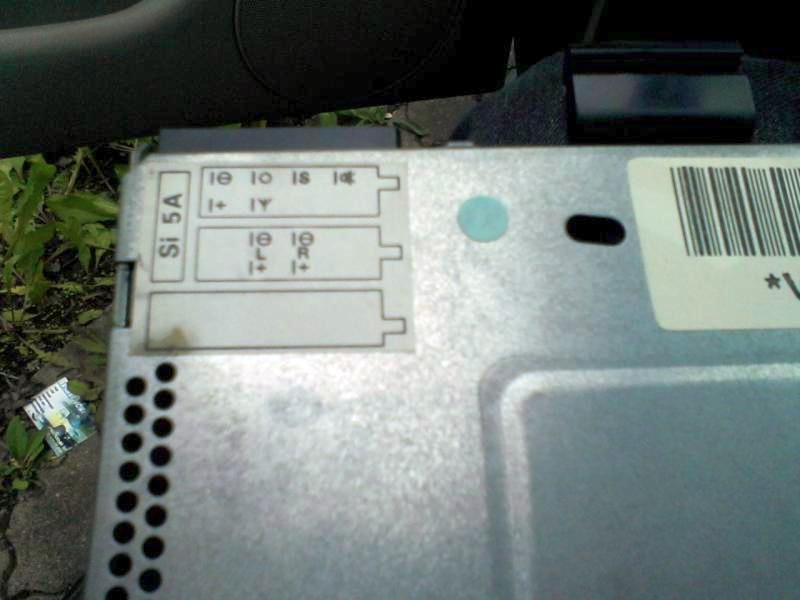

Hier mal der Aufkleber vom Originalradio:
http://www.golf3.de/direktupload/i/8...1370178010.jpg

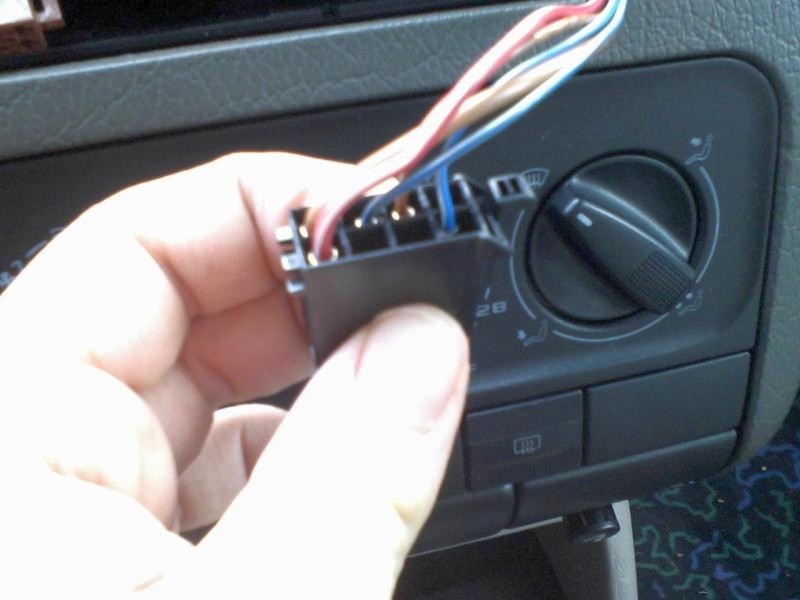

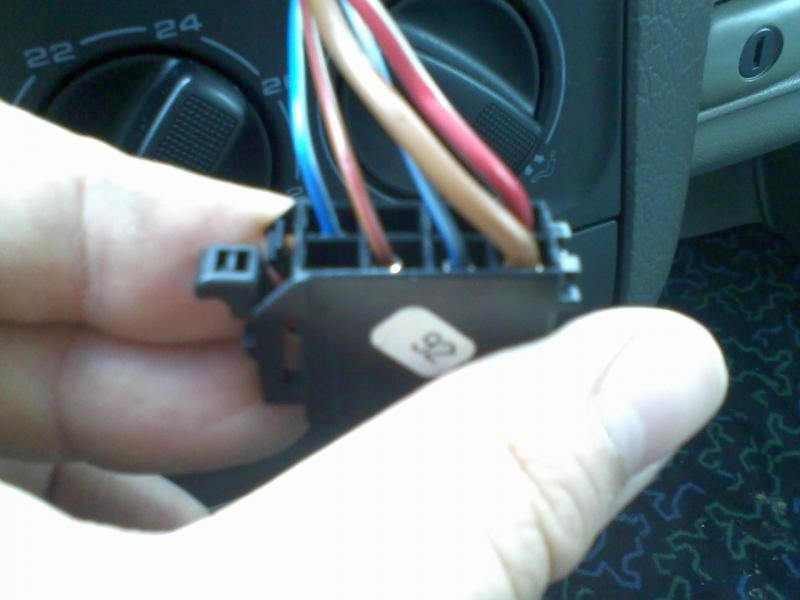

Der der Originalstecker zur Stromversorgung:
http://www.golf3.de/direktupload/i/8...1370178066.jpg

http://www.golf3.de/direktupload/i/8...1370178092.jpg

Siehe mein Edit oben.
Aus jeden Fall musst du nochmal Kontakt 2(Gelb) umpinen auf 7

So gerade mal umgepinnt und Radio läuft ohne Probleme :cool2::danke:
