Subwoofer richtig anschließen


Hallo leute,

meine frage: wie muss ich meinen sub anschließen damit ich die volle leistung habe?

Endstufe: Stealth amp 1.8
Subwoofer: Hifonics atx 12 bp

hab die sufu benutzt und auch schon das i-net durchforstet jedoch ohne großartig nützliche informationen herauszubekommen.

Danke schonmal im vorraus

Ääähh das ist doch ein Monoblock - einfach den Sub an die Klemmen (Plus an Plus etc.) und fertig.
Anschluß erledigt. Das Einpegeln ist da eher schwerer nach Gehör.

Ich würd so anfangen: Pegel ganz runter, Tiefpass auf so 80 bis 130 Hz je nachdem welche Musik du hörst, Subsonic auf 30 Hz. Bassboost auf Null.
Und nun wirds lustig die Phase einzustellen. Lieblingslied aussuchen und solange die Phase verdrehen, dis dir der Bass am besten gefällt, sollte sich so anfühlen, als ob du den Bass immer wieter nach vorne holen würdest.
Der Bass müsste sich so ziemlich satt und gut kontrolliert anhören

naja so einfach is das nicht da ich am sub 2x plus und 2x minus habe und an der endstufe ja nur einmal plus und minus

Moment, wieso hat den ne Mono zwei Plus und zwei Minus? Mach mal bei Gelegenheit ein Foto von den Anschlüssen, dann helfe ich weiter.

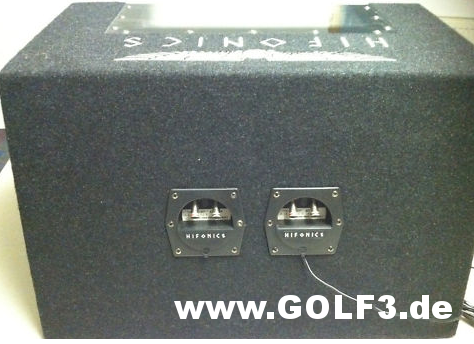

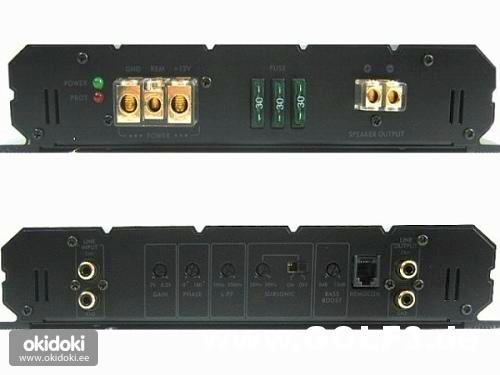

hab mal 2 bilder ausn netz zum veranschaulichen
http://www.golf3.de/direktupload/i/t...1344509157.jpghttp://www.golf3.de/direktupload/i/t...1344509183.png

ist das manchmal so n LED kram für beleuchtung?! oder sind 2 subwoofer im gehäuse?

anschluss für led kram ist auch vorhanden aber geht auf den beispielbild nur um die vier anschlüsse des subs. ist nur 1 sub

Haste ne 5.1 Anlage zu Hause am DVD Player oder sowas?! Dann könnte man zumindest die Verkabelung einfach mal durchtesten, erst nur die eine Seite, dann nur die andere, dann beide Seiten..... Hört man doch dann meist schon, ob es klangliche Veränderungen gibt. Bei dem schönen Wetter kann man es doch auch im Auto testen....

Aber erstma schön darum kümmern den Strom in den Kofferraum zu bekommen und die Chinch-Kabel nicht zusammen mit dem Stromkabel legen, sondern getrennt voneinander. Remote-Kabel nicht vergessen ;)

hab 2 endstufen im fahrzeug und das schon seit 3 jahren um die stromversorgung ect geht es ja hier nicht sondern um das anschließen des subs da meine endstufe 2ohm hat und der woofer 2+2ohm und anschließen muss ich beide terminals

das ist garantiert ein doppelschwingspulen woofer. den müssteste wenn mich nicht alles täuscht in reihe schalten.

Komm doch einfach mal rüber nach halle dann schauen wir uns das mal an ;)

ALLES LOGISCH UND GANZ EASY!!!!!!!!!!!!!

1.) Du brauchst ein MULTIMETER ... damit kannst Du die Impedanz von beiden Anschlüssen mal messen ... Du wirst sehen: Du hast das "alte" Modell mit 2x2Ohm ....

...das bedeutet: Das Chassi hat ZWEI Schwingspulen mit je 2Ohm ...

Ergo 1: Wenn Du BEIDE Schwingspulen PARALLEL anschließen würdest, so hättest Du 1 x 1Ohm .. dabei würde der Verstärker abrauchen!!

Ergo 2: Wenn Du BEIDE Schwingspulen IN REIHE schaltest, so hast Du 1 x 4Ohm ... und der Monoblock würde keinen Vorteil bringen, da er bei 4Ohm NICHT die volle Leistung entfalten kann!! (...falsche Amp gewählt!!)

2.) Du weißt schon, daß der Monoblock mit 3x30A abgesichert ist .. also quasi 1x90A ... das bedeutet, Deine Verkabelung MUSS MINDESTENS 35mm² haben ... PLUS WIE AUCH MINUS !!!!!!!!!
...UND: Ein Cap vor dem Monoblock würde Deine Boardspannung auch stabilisieren .... ansonsten flackert Dein Fahrlicht nachts!!!!

3.) Ich hoffe, Du hast nicht zuviel Geld für diese beiden Komponenten ausgegeben ... denn GUT SIND DIESE NICHT!!!

....ich würde z.B. sofort zu einem anderen Sub raten ... evtl. was von Powerbass, RE-Audio oder Audio System ...

4.) Was ist mit dem FrontSystem ..jetzt sag mir bitte NICHT, das ist irgendwas "X-BUMS-DINGENS" aus´m Mediamarkt etc. pp., und wird über´s Radio direkt angetrieben ....

Das konnte ich mir schon denken, jedoch hab ich diese komponenten schon eine ganze weile und auch für wenig geld bekommen der sub reicht mir brauch bzw. will nichts anderes haben da werde ich mir lieber eine andere endstufe kaufen. welche würdet ihr mir denn empfehlen für diesen sub?

Frontsystem und hecksystem sind jeweils hifonics atlas 2komponenten angetrieben von ein mac 4000endstufe.

kabelquerschnitt hab ich bislang für die mono 25mm² und ein 1farad kondensentor flackern tut bis jetzt nichts.

hab sie die ganze zeit in reihen geschalten gehabt daher auch meine frage wie ich sie richtig anschließe da sie ja so nicht die volle leistung bringt

Ist ne gute idee ist ja um die ecke ;)

1.) Also ... die Amp wäre brauchbar, und ist auch BRAUCHBARER(!!), als der Sub. Hifonics ist Großmarkt-Elektroschrott aus China ... NIX GUT!!!

2.) Bevor Du ne neue Amp suchst, such mal lieber nach nem neuen Sub!!

3.) Um die vorrätigen Komponenten zu verwenden, folgende Vorgehensweise:

- Beide Spulen am Sub IN REIHE schalten!! ..somit hast Du dan 1 x 4Ohm ...
...und bitte ein Multimeter zur Hand nehmen, um das dann auch überprüfen zu können!!
...die Amp veträgt nämlich NICHT 1Ohm!! ...daher kannst Du den Sub nur bei Spulen in Reihe verwenden!! ..udn der Sub ist es NICHT wert, deswegen die Amp zu wechseln!! Optimier mal lieber Deine Stromkabel etc. pp. .. denn diese sind der größte Schwachpunkt bei dem Willen soviel Leistung nutzen zu wollen!!

4.) WENN neue amp, dann für´s FrontSystem die "Krüger&Matz 4-kanal KM1004" (ca. , und für den Sub die "Krüger & Matz Mono KM1001" (ca. 155,-Euro) ....das sind SEHR BRAUCHBARE Endstufen für sehr wenig Geld!!
...oder alternativ für den Sub die "Massive Audio N 2" ...mit der könntest Du den Sub auf 1Ohm schalten und hättest entsprechend mehr Leistung zur Verfügung.

...besseres bekommst Du erst für viel viel viel mehr Geld!

5.) STROMKABEL OPTIMIEREN!!!!!!! ...mit 25mm² kommst Du NICHT weit!!
....am Besten legst Du noch zum vorhandenen 25mm² noch ein 35mm² für die Sub-Amp, und baust auch dort noch einen Cap direkt davor ein!

...ansonsten wird Deine Boardspannung zusammenfallen!!

..noch besser: Zusatzbatterie!!

DENN: Wer LEISTUNG haben/nutzen will, der muß auch den Strom dafür haben!!

Warum eigentlich so dickes Kabel? Rein rechnerisch würde auf 90A ein 20mm² ausreichen!
Wobei ich stark bezweifle, dass der Amp überhaupt diese Leistung auf Dauer schafft.

...ganz einfach -> laut div. Tabellen ist folgendes nachzulesen:

-> 4mm² -> 25A Sicherung
-> 6mm² -> 30A Sicherung
-> 10mm² -> 50A Sicherung
-> 16mm² -> 60A Sicherung
-> 20mm² -> 70A Sicherung
-> 25mm² -> 80A Sicherung
-> 35mm² -> 100A Sicherung
-> 50mm² -> 125A Sicherung
-> 70mm² -> 150A Sicherung
-> 95mm² -> 200A Sicherung

...da die MonoAmp mit 3 x 30A abgesichert ist, also quasi 1 x 90A, udn ich natürlich nicht möchte daß da was anfängt zu schmoren, empfehle ich entsprechend ein 35mm² für den MonoAmp.

Man darf nicht vergessen: es liegt ein 25mm² für die 4-kanal Amp ... udn die mac audio mpx 4000 ist mit 2 x 15A abgesichert ... also 1 x 30A ....



..im extremstfall würden beide Amps zusammen 120A brauchen ... und bei einem 25mm² würde da was dann schmoren ... und und und und ....

hab für die mac endstufe ein seperates pluskabel von 10mm
was könntet ihr mich denn empfehlen für ein sub bis 200€ kann ja auch gebraucht sein.?

ERst mal zu den Sicherungen: Wie groß ist den die Hauptsicherung vorne an der Batterie? ne 80er? Dann fängt da garantiert nichts an zu schmoren. Wenn die dann immer wieder rausfliegt, würde ich mir bei der Anlage von Ronny Gedanken machen.

Und nun zum Sub: Der Sub hat zwei Schwingspulen mit 2. x2 Ohm richtig udn wo ist das Problem? Entweder wird der so angeschlossen, dass der als 4 Ohm Last an der Endstufe hängt - was sicherlich etwas leiser sein dürfte, aber klanglich besser sein dürfte, da die Endstufe an 4 Ohm mehr Kontrolle hat. Ansonsten erfach nur eine Spule anschließen und gut. Es können, MÜSSEN aber nicht beide Schwingspulen angeschlossen werden. nen neuen Sub kann man dann immer noch kaufen. Probiers einfach mal aus, die von mir gegebenen Einstelltips passen denke ich schon. ;-)

danke fürs die tips. kann das irgendwie mal zum nachteil werden wenn man nur eine spue anschließt?
ja ist ne 80A sicherung

Ne wird heäufig so angeschlossen - mir sind keine Nachteile bekannt, Ist ja auch nur ne Wicklung die nicht mit Strom durchflossen wird - Abnutzung wäre mir da nicht bekannt ;-)

also hab das mal ausprobiert und finde das es sich klanglich verschlechtert hat und auch weniger druck da ist.
