1H9 ---->>> Golf 5 vorschaubild http://www.golf3.de/direktupload/i/8...1358195207.jpg der kauf: http://www.golf3.de/direktupload/i/8...1345218052.JPG ersten arbeiten mit fk 35mm federn: http://www.golf3.de/direktupload/i/8...1345218190.jpg 2007 beim polieren :) http://www.golf3.de/direktupload/i/8...1345218544.JPG 2008 hier die rostigen kotis links und rechts. 2012 wurde er geschweißt weil der rost unten am rahmen schon innen war..... http://www.golf3.de/direktupload/i/8...1345218914.JPG 2008 motorumbau vor meiner garage :) umbau fertig nach 7 tagen, so das er lief :) http://www.golf3.de/direktupload/i/8...1345219168.JPG 2009 motorschaden, weil die werke beim wechsel der hydro die einlaßnockenwelle falsch eingebaut hat: http://www.golf3.de/direktupload/i/8...1345219351.JPG 2012 vom FT 2012 :) http://www.golf3.de/direktupload/i/8...1347300777.jpg hier mal auf wunsch die eckdaten auf seite 1 :) so mal paar daten zum vari EZ 6/1996 gekauft 4/2004 mit ca. 155000km lack lp3g comfortline mit 1,6l 101ps aft / dgg getriebe 256x20 mit trommeln klima abs 2x airbag efh vorne dwa zv geändert wurde irgendwie alles: motor, getriebe g60 bremse rundum klarglas keine seitenblinker sra, mfa, nsw, us zv schalter, komfortblinker, g4c wbl, nokia dsp weitec gewinde hartmann anlage gti editon ausstattung mit kopfstützen hinten und mittelarmlehne abnehmbare ahk tacho vom seat ibiza mit tachoringen und grüner beleuchtung und nutzung alle kontrollleuchten im tacho keine lwr keine wischdüsen tfl skoda radio climatronic w8 innenleuchte alles in grün g4 handbremshebel us mittelkonsole lupo lenkrad highline türtaschen mit warnleuchten und gummieinlagen abnehmbare ahk mit vw dose :) ich hab echt kein plan wo ich es hier ins forum packen soll. aber ich habe meinen vari zerlegt. hier mal paar bilder. stand war der von gestern abend. montag geht es weiter. http://www.golf3.de/direktupload/i/8...1329556115.jpg http://www.golf3.de/clear.gif http://www.golf3.de/direktupload/i/8...1311966857.jpg winter 2012 / 2012 - felgen - 100% - achse vorne sanieren - 100% - us stoßstange - 100% - neue heckklappe mit 3 bremsleuchte - 0% - pdc hinten - 0% - bremse - 100% - h&r stabi hinten - 75% 0 - 60% = teile kaufen / anpassen 60 - 75% = lackiert 75 - 100% = in montage bis fertig gestellt |
benutze den uploader in der navigationsleiste die bilder dürfen aber nicht größer wie 2 mb sein edit: er ist rot makiert ;) und was hast du mit deinem schönen vari vor? |
ich habe vorne alles zerlegt. die clima fliegt raus und da ich nun die möglichkeit habe, wurde die ze aufgeräumt. kleine info. habe 10 tv verteiler im auto und eigentlich alle soweit wie voll. |
Aso nur clima raus oder umbau auf climatronik oder downgrade auf normale heizung? das mit den pv ist bei dir kein geheimniss nachdem was du alles nachgerüstet hast ohne pfusch |
ct kommt rein^^ motorkabelbaum wird morgen und übermorgen gemacht. wird es wohl paar bilder geben |
Bitte Bitte Dokumentieren. Diesen Schritt habe ich auch noch vor mir. Also von Clima auf Climatronic umbauen. Würde dich dafür sogar Mieten ;) |
Die Klimatronik hat ja mit Ausnahme der Steuerung mehr oder weniger die gleiche Technik wie die manuelle Klima. |
Na da schauen wir doch gerne zu.. :D Unser Elektrik Freak.. :D :D |
Naja anderes MSTG, anderer Klimakasten, die Bowdenzüge werden gegen eine Elektronik getauscht, Klimakompressorsteuerung ist geändert, Außenlufttempfühler wird vom Tacho auf die Steuerung gelegt ect. ist schon viel dahinter wolfi |
Zitat:
gebläse katen raus ct kasten rein schalttafel kabelbaum tauschen motorkabelbaum tauschen im prinzip nichts wildes nur ich hab den schalttafelkabelbaum bei vw neu gekauft motorraum mache ich selbst und sortiere die ze habe am gebläsekasten die umluftklappe gewechselt, mitteldüseneinheit geflickt. einige dichtung erneuert. |
Zitat:
motorraum kabelbaum ist anders, lüfter anders verkabelt, du brauchst einen 2x außentempfühler, kabelbaum von der ze zum gebläsekasten / obd buchse / heckscheibenheizungschalter / anzünger / radio tauschen, gebläse kasten tauschen etc. also übernehmen von der normalen klima geht nur der leitungs gemüse bis zur spritzwand. |
Du bist doch echt ein bescheuerter Freak. Aber von der guten Sorte! Cooles Projekt. Steh ja irgendwie auf dein Auto |
Und wann geht er zum Aufbereiter? Wolltest doch die Bodengruppe machen lassen. Mfg |
im winter. Aber der motorkabelbaum, muss erstmal adern lassen. Lwr, s-blinker, waschdüsenheizung, lamdasondenheizungs relais ansteuerung. Das kommt alles raus, tfl und sra zuleitung rein. |
Sag mal was hast du bei deinem Golf denn alles nachgerüstet, wenn du 10 Potentialverteiler brauchst ^^ |
Sehr interessant. Wieso machst du kein Tut draus (oder gibt es schon eins?). Mehr Bilder würden mich ebenfalls interessieren. |
tut, jedes auto hat ne andere basis, anderen motor, andere ausstattung. Somit geht das nicht. 10 tv verteiler, 4 entfallen auf den warnblinker, wegen g4c und komfortblnker. 6 für den rest. Nachgerüstet, alles bis auf serien schiebedach und sidebags. Zum teil dinge, welche es nicht im vari gab. Ze kasten hat noch 2 lagen relais etc. auf dem kasten. |
http://www.golf3.de/direktupload/i/8...1312034685.jpg das der kabelbaum wie nun ist, nun gehen die arbeiten los. ggf. mache ich so en live ticker^^ |
Viel spaß dabei....Wenn ich das sehe bekomm ich schon Kopfschmerzen xD Finds echt klasse, wie akribisch und perfektionistisch du das alles machst! |
stunde 1 http://www.golf3.de/direktupload/i/8...1312038593.jpg düsen heizung weg sonden signal des heizungsrelais raus seiten blinker weg sensor zur abschaltung der klima auf dem mstg, weg |
Und unten Rechts im Bild ist der Wertvolle kasten.. :D |
Zitat:

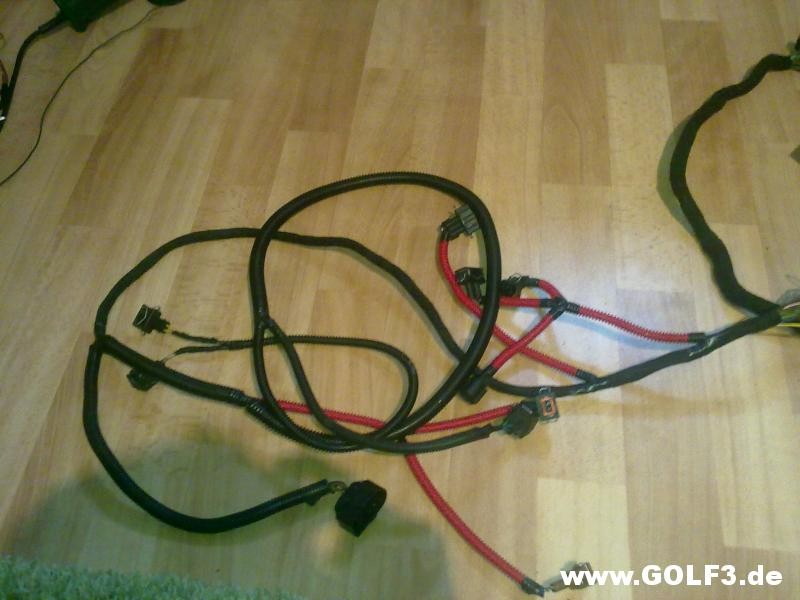

stunde 2 http://www.golf3.de/direktupload/i/8...1312042303.jpg alles in wellrohr eingepackt (spritzwand und längsträger beifahrerseite und clima außentemp leitungen gezogen) |
gleich einmal an den Maderschutz gedacht ;) wenn ich mir überlege das ich 2 Tage für einen BMW 3er E36 Motorraumkabelbaum gebraucht hatte für Vollausstattung nachrüsten und neu Wickeln mit Scotch 3M Isolierband. |
Unglaublich in was für einem Tempo du sowas machst...sieht echt Top aus!!! |

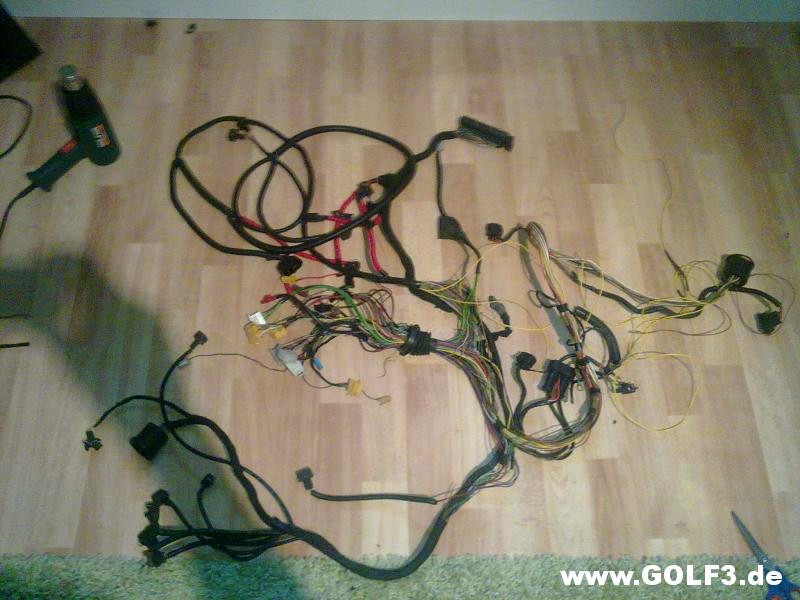

so stunde 3 http://www.golf3.de/direktupload/i/8...1312047088.jpg bereich vom motor zentralstecker bis zum bereich anlasser in wellrohr etc. verpackt. lwr ausgebaut, tfl und sra im einbau. an der klima noch nichts gemacht. |
NA dann hoff ich doch, dass alles klappt ;) Viel glück und Spaß beim werkeln. |
Zitat:
Respekt davor.. da gehört auch schon einiges dazu... |
Sieht sehr sauber aus. Wieso baust du denn die Leitungen für die LWR aus? Umbau auf A-LWR? Weiter so mit dem Umbau und dessen Dokumentation. Machste auch die Kontakte alle gleich mit sauber, wegen eventueller Korrosion? |
Viel Spaß du "Kabelkönig". Elektrik ist ja gar nicht mein Fall aber bei dir schaut es sehr gut aus! |
stunde 4 war mir was zu essen kaufen und hab ne pause gemacht. |
stunde 6, ich bin an den kabel der ct dran |

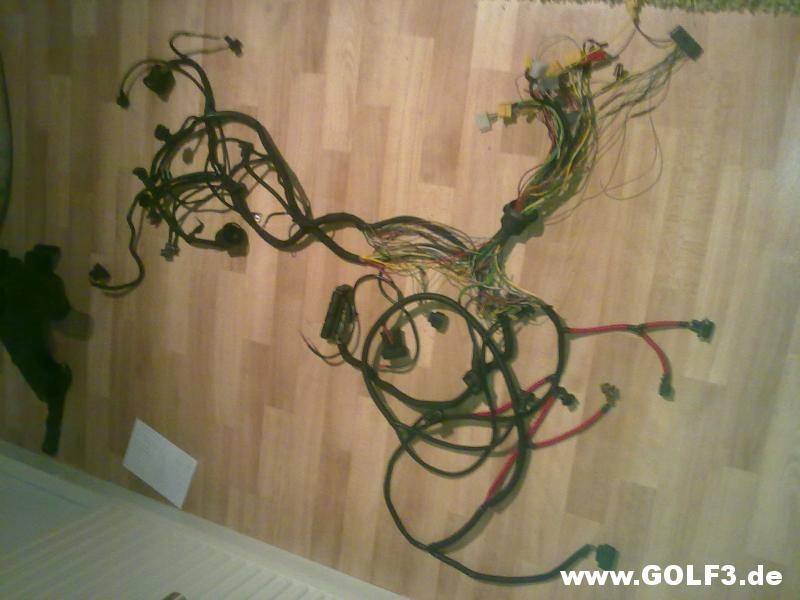

so fertig ist er. noch etwas einpacken und das war es. http://www.golf3.de/direktupload/i/8...1312059129.jpg |
Wenn ich das Ding sehe, bekomme ich nicht übel lust das Teil durch der Schredder zu jagen. Respeckt alter Respeckt! Immer wieder genial zu sehen was du aus sowas machst.;) |
mal eben in 6 std. mit Essenspause einen Kabelbaum gebaut... Hast du ja auch quasi.. :D |

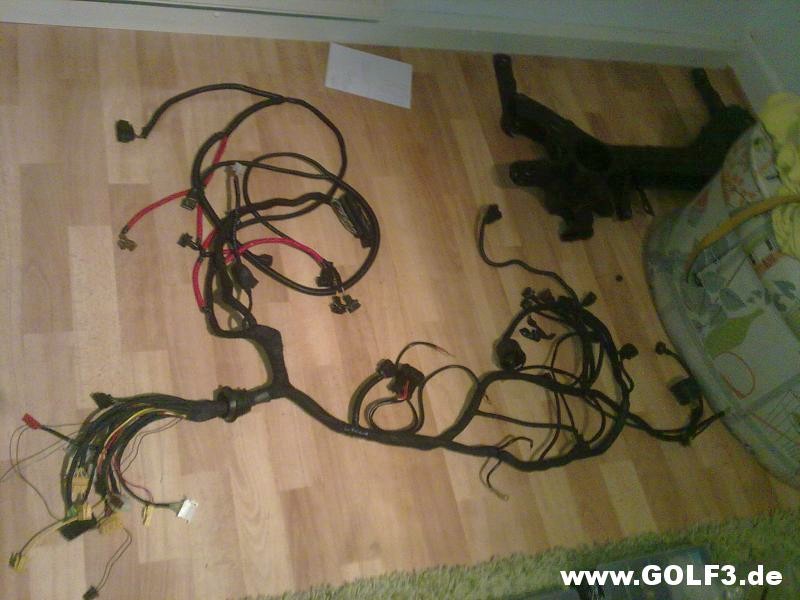

naja waren 7 stunden 50 minuten und das war es und ich bin nun fertig und gehe pennen. http://www.golf3.de/direktupload/i/8...1312064497.jpg |
War auch am überlegen mir nen Kabelbaum selbst zu machen....aber ist eindeutig viel zu viel arbeit mit den ganzen Steckern usw.Schaut gut aus. |
wenn alles gut geht, ist morgen der kabelbaum verbaut und der motorraum wieder zusammen. |
alter falter.... hut ab. Saubere arbeit. Aber was macht der hintere motorträger bei dir in der wohnung? |

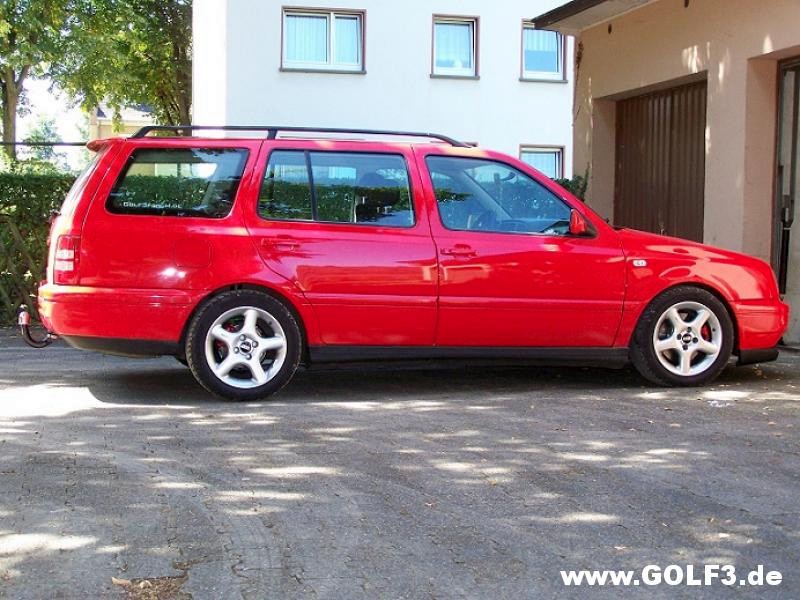

der liegt da und ist neu für 40 euro gekauft und wurde etwas aufgearbetet und in wachs gezogen, der kommt ans auto^^ so mal paar daten zum vari EZ 6/1996 gekauft 4/2004 mit ca. 155000km lack lp3g comfortline mit 1,6l 101ps aft / dgg getriebe 256x20 mit trommeln klima abs 2x airbag efh vorne dwa zv geändert wurde irgendwie alles: motor, getriebe g60 bremse rundum klarglas keine seitenblinker sra, mfa, nsw, us zv schalter, komfortblinker, g4c wbl, nokia dsp weitec gewinde hartmann anlage gti editon ausstattung mit kopfstützen hinten und mittelarmlehne abnehmbare ahk tacho vom seat ibiza mit tachoringen und grüner beleuchtung und nutzung alle kontrollleuchten im tacho keine lwr keine düsenheizung tfl so mal im groben. http://www.golf3.de/direktupload/i/8...1312107546.jpg |
Schicker Variant, gefällt mir. Schaut gut gepflegt aus und der Lack gefällt mir auch sehr gut. Haste vllt auch nochmal Fotos von innen? |
