Anlagenverkabelung


Hey,

habe jetzt gerade einen Sub und eine 4 Kanal Endstufe bekommen..
Kabel und Radio habe ich auch soweit alle..

Jetzt ist die Frage (weil ich davon überhaupt keine Ahnung habe..) wie muss ich was verkabeln? :P

Danke schonmal :)

PS: Suche habe ich benutzt...! Und keine wirkliche Anleitung gefunden..

Also du brauchst schon mal Strom dahin, wo die Endstufe kommen soll. In der Regel wäre das im Kofferraum. Je nach Endstufe ist mind. ein 10mm² kabel fällig. Empfehlenswert ist ein 25mm² Kabel vom Batterie Pluspol zur Enstufe. An diese Kabel muss spätestens 30cm nach der Batterie ein spritzwasser geschützter Sicherungshalter eingebaut werden. Desweiteren brauchst in der selben Stärke des Kabel ein Kabel zur Karosserie für 0V. Diese beiden Kabel werden dann auf plus und minus an der Endstufe angreschlossen. Dann brauchst du noch ein Chinchkabel mit Remoteleitung vom Radio bis zur Endstufe. Die Remoteleitung ist für das Einschalten der Endstufe da, da sonst die Endstufe ständig an wäre und dir die Batterie leersaugen würde. Dann noch Lautsprecherkabel in mind. 2,5mm² von der Endstufe zum Subwoofer. Als letztes die Enstufe passend einstellen und fertig ;)

Gruß

pascal

Wie passe ich die Endstufe an? Also ein Kabel am Plus der Battarie zur Endstufe. Das habe ich verstanden. Da sollte auch eine Sicherung drin sein (in so einem kleinen Plexiglasgehäuse?). Dann von der Endstufe ein Kabel zum Radio? Und vom Radio zum Subwoofer?! Hast du da vielleicht ein Bild für?

Nach der anleitung welche Leitungen du brauchst, nun die verlegeart. Pluskabel von der Batterie zur Endstufe (normal im Kofferraum) legen, Minus (Masse) wird direkt von der Endstufe meist an das Ende des Anschnallers verlegt ich meine gurtschloss nennt sich das mit so einer Dicken schraube dran. Vorher den Massepunkt aber bitte gut blankschleifen damit der Widerstand von Leitung zur Karosserie nicht zu hoch ist. WICHTIG!! --> Chinch Leitungen und eventuelle Boxenkabel unbedingt auf der anderen Seite wie das Pluskabel verlegen (Fahrer/Beifahrerseite), ansonsten gibts Störgeräusche und Summen in den an der Endstufe angeschlossenen Lautsprechern.

Hat nicht jemand Lust das für mich zu machen? :P Irgendwie klingt mir das zu aufwendig ;)
Also + Fahrerseite und - Beifahrerseite? Müssen die Kabel gleich dick sein?

Nein, Minus kommt an einen Massepunkt im Kofferraum. Dann brauchst du das nicht extra verlegen. Die Schraube vom Gurthalter bietet sich an. Möglichst gleich dick, aber etwas dünner ist auch nicht schlimm wenn das Massekabel kürzer ist als das Powerkabel. Kauf dir einfach das Kabelset von Dietz. Da ist alles bei was du brauchst.

Hier einfach ne Skizze :)
Zu deiner frage, ja Plus und - müssen gleich dick sein, da der gleiche Strom durch die Leitungen fließt.
-Plus und Minus/Masse stellen die 12V Spannungsversorgung bereit (Karosserie ist dabei Masse)
-Remote Schaltet die Endstufe ein und aus (Spannung anliegend= EIN, Spannung nicht anliegend= AUS)
-Über die Chinch Leitung wird das Audiosignal vom Radio zur Endstufe übertragen

http://www.golf3.de/direktupload/i/8...1286970316.jpg

Okay.. das sind ja schonmal super Grundlagen :)

Nun noch eine Frage: Wo sollte das rote Kabel verlegt werden? Also ihr habt doch bestimmt eine "einfach" Lösung, oder?

Da gibts so Gummipropfen oder auch Blindstopfen genannt hinter der Batterie im Blech ca. 15cm unter dem Scheibenwischer auf der Fahrerseite. Wenn du da ein Loch rein machst und das Kabel durchsteckst kommst du links oben über deinen Pedalen im Innenraum wieder raus. Von da aus kannst du dann Prima durch die Seitenverkleidungen an den Türen auf der Fahrerseite bis in den Kofferraum legen. Dauert ca. 30min mit Fummelarbeit inbegriffen :)
Auf der Beifahrerseite für die Chinchleitungen ist es genauso. Einfach Handschuhfach ausbauen, Kabel schön hinterher verlegen das man nichts sieht, und ab an der A-SÄule runter zu den Türen. von da aus dann wieder bis hintenhin legen. Sieht 1A aus man sieht nicht ein Kabel.

Okay.. werde das nachher mal versuchen.

Allerdings habe ich auch noch Lautsprecher in der Hutablage.. Soll ich die weiter nutzen? Kann ich die vielleicht umfunktionieren? Also die kabel davon?

Dazu nochmal:

Der Subwoofer wird einfach an dem Rot-Weiß Kabel angeschlossen (ich nenn es mal so), der von dem Radio ausgeht, richtig?

der subwoofer wird an die endstufe angeschlossen.
das "Musiksignal" kommt vom radio über die chinch kabel zur endstufe "eingang" und von da aus über die endstufenausgänge an den subwoofer

Kommt drauf an was du für eine Endstufe hast.
Ich gehe jetzt mal davon aus, dass die LS in der Hutablage nirgendwo angeschlossen sind.
Wenn du dir einen Monoblock zugelegt hast wo nur ein Ausgang (Sub in dem Fall) belegbar ist, kannst du deine Mittel/Hochtöner auf der Hutablage nicht ohne weiteres an die Endstufe anschließen.
Solltest du dir eine Mehrwege endstufe geholt haben und die dementsprechenden Ausgänge für mittel und hochtöner sind noch frei, dann kannst du die ohne weiteres anschließen. Nur den dann daran wenn du die Chinchleitung am Radio anschließt, manche Radios haben einen extra SUB-Ausgang (Dann dort nicht anschließen!) ansonsten kommt auch nur bass an der Endstufe an, und natürlich auch am anderen Ende wieder raus. Dann nehm am Radio lieber die Rear oder Front Chinch-Ausgänge.
Wenn du die Lautsprecher allerdings trotzdem benutzen möchtest und du dir keine weitere Endstufe holen möchtest und deine Jetzige ein Monoblock ist, kannst du auf der BeifahrerSeite die Leitungen von den Lautsprechern zum Radio verlegen und den direkten Lautsprecherausgang des Radios benutzen. Die Leistung der Boxen auf der Hutablage und die der Türen dürften dann allerdings kein Räumliches klangwunder mehr sein.

Also cinchkabel ist das einfachste das legst du von radio unter die Mittelkonsolle, Rücksitzbank und dan zur Endstuffe da kannst du auch nichts falsch anklemmen da das so angeklemmt wird wie wen du ein Stecker in die Steckdose steckst. das hir wäre z.B. mal ein Cinchkabel http://www.hifi-music.de/shop/bilder...oteleitung.jpg
und dan geht noch ein Kabel meist Rot uns sehr dick mit einer Sicherung in de nähe von der Batterie bis zur Endstuffe.

http://www.golf3.de/innenraum/77296-...fi-sachen.html

die nummer 4 habe ich mir inklusive kabel gekauft.. vielleicht hilft das weiter?

Hier noch zusätzlich zu der anderen Skizze der Anschluss des Subwoofers

http://www.golf3.de/direktupload/i/8...1286972836.jpg

Die sache mit der Mittelkonsole hab ich noch nicht so ganz verstanden bitte seh das nicht als angriff an, aber guckt dann nicht das Kabel zwischen dem ende der Mittelkonsole und der Rückbank nicht raus? ich mein klar leuchtet mir ein das das weniger arbeit macht....aber irgendwo is das doch fusch....bitte korrigier mich wenn ich mich da irre und es gibt dort doch punkte, wo man die Leitung nicht sieht.

Warum hat mein Radio denn einen Subwooferausgang?
Das Radio ist das Kennwood KDC-W6534U

LG,
Martin

was für eine Endstufe hast du denn? einen Monoblock oder Mehrwege Endstufe?
versuch doch mal bitte rauszubekommen ob dein Radio subwoofer ausgänge hat. Steht meistens direkt an den Steckern am ende des Radios dran wie -sub- -rear- oder -front-
Das Soundboard (Hutablage) finde ich persönlich gar nicht schlecht, allerdings würde ich Dieses nur über eine Endstufe antreiben. Die normale Ausgangsleistung des Radios dürfte dafür viel zu gering sein. Also wenn du das Soundboard ordentlich nutzen möchtest, guck ob noch anschlüsse an der Endstufe frei sind, oder benutz am besten eine zweite endstufe. Solltest du dir eine zweite endstufe dazuholen mal ich dir gerne wieder ein bild :)
sollten noch anschlüsse frei sein und es ist eine Mehrkanal endstufe wo Sub und Lautsprecher getrennt sind, mach doch bitte gut erkennbare Bilder von der Rückseite der Endstufe, so das man auch die Schriften erkennt. Dann könnt ich mir auch große mühe geben und dir versuchen zu helfen wo genau welche Leitung dran kommt und welche Frequenzweichen wie gestellt werden müssen :)

weiter oben steht genau, welchen subwoofer und welche endstufe ich mir gekauft habe und die beschreibung von dem radio habe ich auch oben stehen. hilft das nicht weiter? :)

lg,
martin.. und danke schonmal!!

entweder bin ich blind oder ich kann einfach nicht lesen....da steht du hast dir die 4 geholt, wenn ich auf den link klicke, ist dort das soundboard zu sehen. Allerdings kein Sub und keine endstufe :-S

Nö hat er nix von geschrieben. Nur dass er ne 4-Kanal Amp und nen Sub hat :P

oh.. sorry.. mein fehler!! ich meinte nr. 5..

sollte eigentlich alles anzuschließen gehen. Leider kann ich keine Bilder bei google von der Rückseite finden. Bitte mach die doch noch und stell die hoch. Ich geh erstmal davon aus das du 2 kanäle davon gebrückt für den Sub benutzen kannst, und die anderen 2 für dein Soundboard. Ausm Kopf kann ich dir das leider alles nicht erklären vlt. ja jemand anderes. Wenn Bilder der Rückseite vorhanden sind könnte ich das aber mal versuchen :P könnte dir dann auch genau einzeichnen wo was dran kommt, und was eingestellt werden muss.
PS. zu ebend, benutze dann den FRONT oder REAR Ausgang deines Radios, um dort die chinch kabel anzuschließen. Wenn du keine Boxen in den hinteren türen sondern nur vorne lautsprecher hast, würd ich sagen benutz den Rear ausgang dann kannst du die Ablage und die Frontboxen getrennt voneinander über das radio ansteuern und einstellen

Sub ist mit Sicherheit passiv, also ohne internen Verstärker. Also über linken und rechten Kanal gebrückt anschließen.

geh ich auch von aus....du müsstest + von dem "1.Anschluss Links" nehmen, - von dem 2. Anschluss Rechts. es gibt 4 anschlüsse.jeweils 1 pärchen (Anschluss 1+2, und Anschluss 3+4) werden meist mit Front oder Rear an der rückseite benannt (Front 4 schrauben, Rear 4 Schrauben) davon jeweils 2x Plus und 2x Minus. Für Die beiden anschlüsse 1 und 2 (Front oder ggf. Rear) müsste es nen Schalter geben wo du den Filter für einstellen kannst. In der Regel hat der 3 Stellungen High,Flat,Low oder HPF (High Pass Filter), Flat, LPF (Low Pass Filter). Den stellst du dann auf LPF bzw. Low. So kommt nur noch der Bass raus. Je nach Musikgeschmack müsstest du noch die Frequenz einstellen. Ich persönlich höre viel trance und habe sie auf 100Hz eingestellt dafür gibts da auch nochmal extra ne schraube. Je niedriger du die Frequenz einstellst desto dumpfer wird der bass. Hörst du z.B. mehr hiphop mit dumpfen tiefen langsamen bässen wird die frequenz tiefer eingestellt wie bei schnellen kickbässen.

das andere freie pärchen benutzt du dann für dein Soundboard. moment ich mal nen bild ist einfacher als hier doof rumzulabern.

Sollte Kanal 1 und 2 nicht brückbar sein (Vlt. gibt es ja solche Endstufen)
dann nimmst du den Minus für den Subwoofer nicht von Kanal 2, sondern von Kanal 1

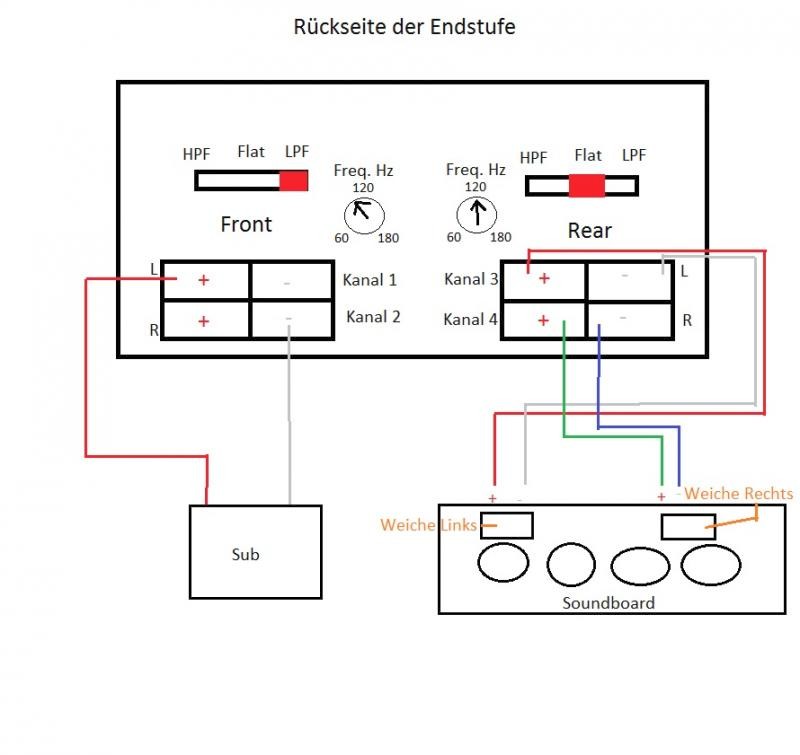

Ungefähr so wird es warsch. aussehen.
die Frequenz Hz passe einfach deinem Musikgeschmack und wohlbefinden an :)
Ich habe vergessen auf der Zeichnung den GAIN regler mit einzuzeichnen. Der Spiegelt letzendlich jeweils nur die Komplette Lautstärke der Ausgänge wieder. Wird der für Front runtergedreht, wird der Sub leiser, drehst du ihn hoch, wird der Sub lauter.
Das gleiihce gilt für den GAIN-Regler für REAR. Runter = Soundboard wird leiser, Hoch = Soundboard wird lauter
http://www.golf3.de/direktupload/i/8...1286977798.jpg

das wird ja immer komplizierter :D ein soundboard habe ich ja nicht wirklich.. nur 2 ovale lautsprecher, welche ich nicht unbedingt angeschlossen haben muss.. die sind direkt mit dem radio verbunden ;)

Achso ok jetzt hab ichs auch verstanden also war das nur nen schreibfehler du hattest dir gar nicht das soundboard mit der nummer 4 geholt :P
ja ok trotzdem wenn die Boxen nen bisschen an leistung haben, wird der klang und die leistung dadurch auf jeden fall besser. Wenn die anschlüsse schon frei sind, nutz se auch :P

okay ;) so.. jetzt muss ich erstmal das loch finden, wo ich das + kabel von der battarie nach vorne hole ;) ich finde das nicht :D

Machst selbst ;)
Ich hab meine im Winter verlegt, hab es zum ersten mal gemacht sowas und es waren -10°C !
Zudem hab ich noch fleißig meine Türen gedämmt...

So schwer ist es nicht. Nimm dir das Wochenende, da schaffst du es

und eine antwort auf meine letzte frage? :P

+ Kabel nach vorne holen?
Du meinst durch die Sprizwand, oder? Also doch nach hinten.

Warte, suche mal nen Bild...

Hast nen Link per PN:

http://www.**************/thread.php?threadid=21101

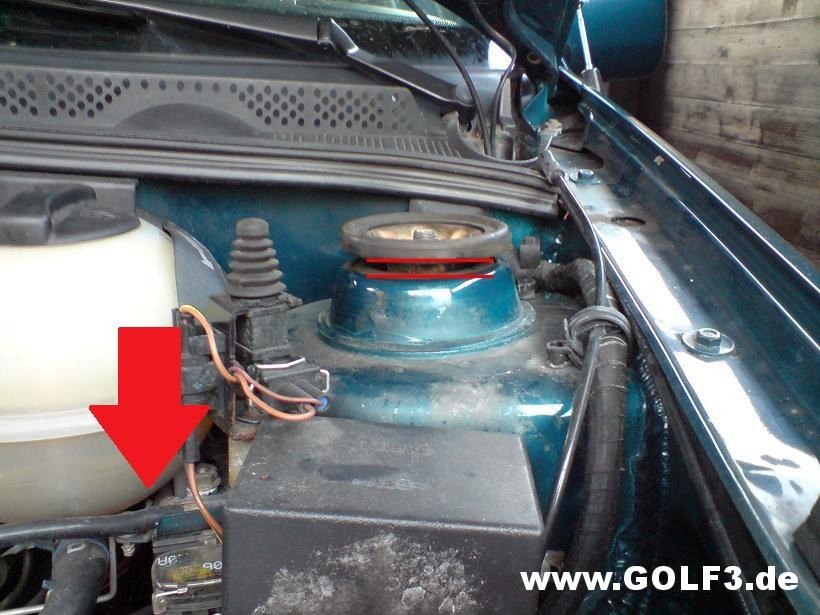

irgentwo da unten an der spritzwand, war ein bild was ich noch aufen rechner hatte, deshalb nicht so gut ;)

http://www.golf3.de/direktupload/i/t...1286981078.jpg

wenn gewünscht mach ich noch ein foto gleich

ehm.. also da werd ich auch nicht schlauer draus xD

mein auto steht beim bekannten inner werkstatt sond würd ichn foto machen xD
das ist direkt hinter der batterie anner wand. da is so nen schwarzen rundes großes ding glaub ich drüber. Direkt dahinter sind so kleine runde Gummipropfen ich mein da sind sogar mehrere in verschiedenen größen. Ist nen bisschen fummelich das zu finden hat mich auch nen paar nerven gekostet. Gibt aber schlimmeres bei nem Ford Escort muss man dafür z.B. den kompletten kotflügel auseinander nehmen xD
also besonders tief hängen die stopfen nicht.eigentlich sind die gut zu sehen

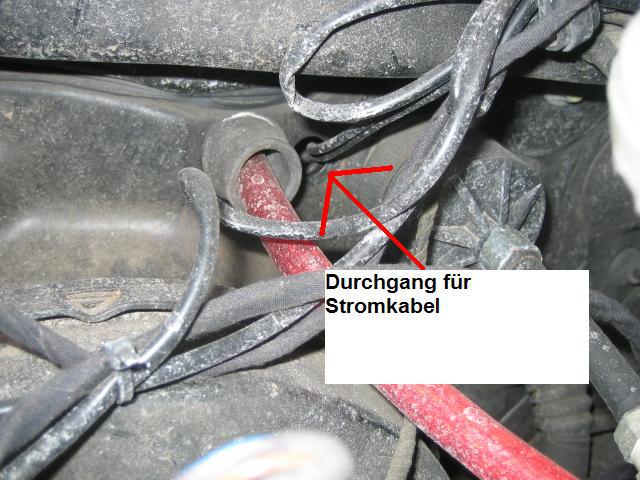

http://www.golf3.de/images/imported/2010/10/626.jpg

http://www.abload.de/image.php?img=o...ich002v3gd.jpg

aber wo ist das? :D immer dieses suchspiel :D

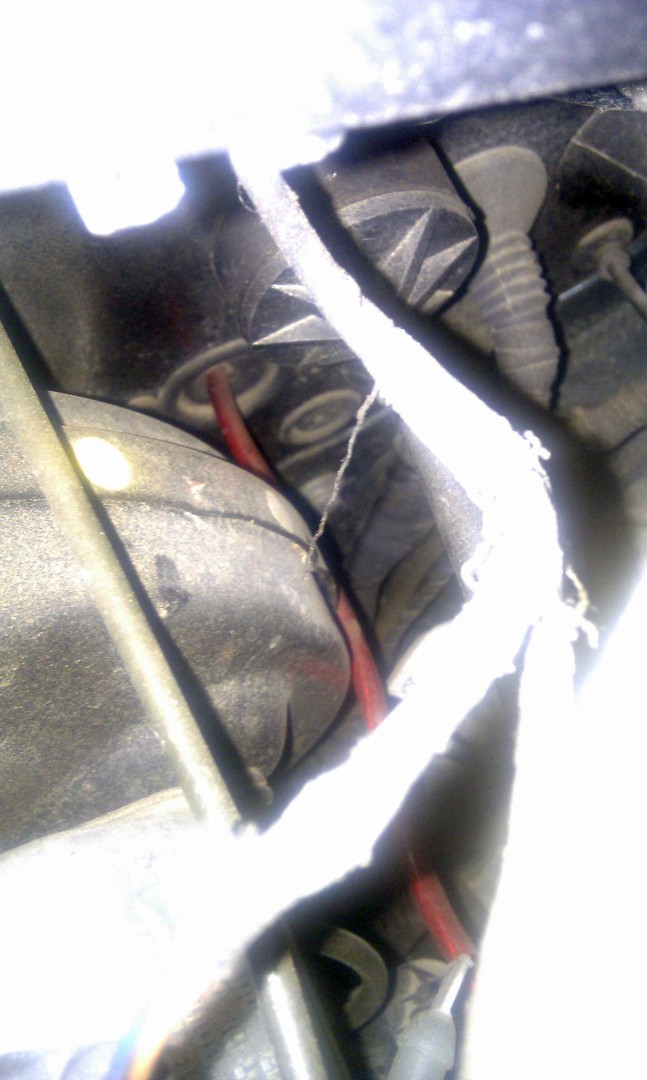

http://www.golf3.de/direktupload/i/t...1286981563.jpg

hier neben dem BKV an der spritzwand bin ich durch

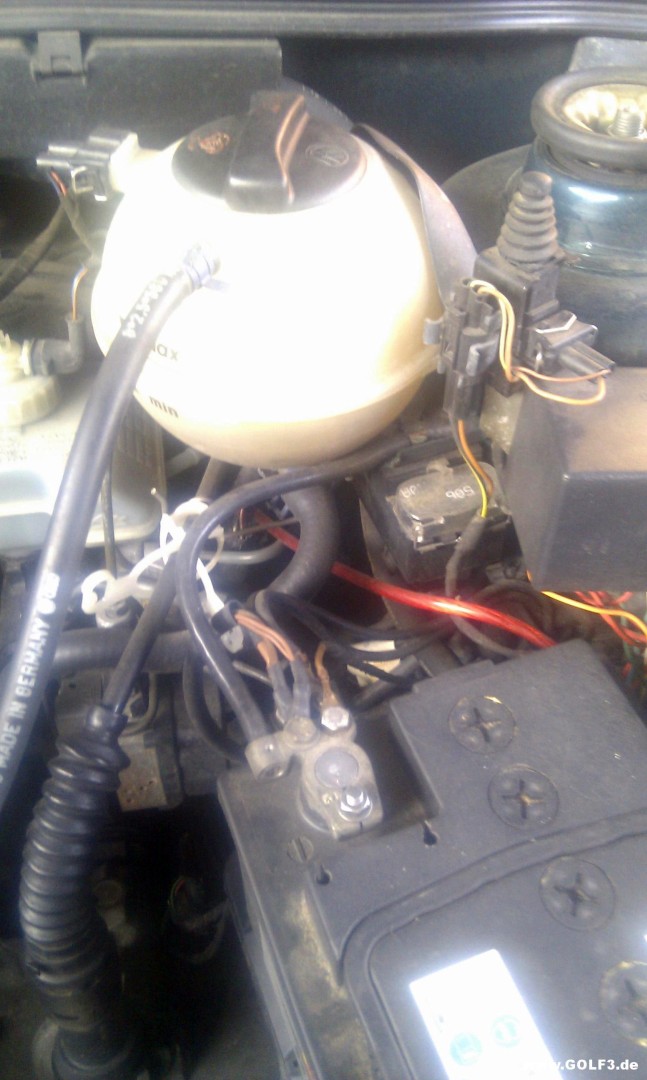

http://www.golf3.de/direktupload/i/t...1286981814.jpg

dem dicken roten kabel folgen :)

also nicht irgendwie da in der nähe vom domlager sondern schon "unter" der frontscheiben? und das loch muss ich mir selber stechen, oder? weil auf dem bild von orsayyy sieht das aus, als wenn extra für das kabel ein solches loch vorhanden ist
