Volumenbedarf Woofer


In der beschreibung eines Woofers den ich mir angeschaut habe steht das das V_mas 250 ist, was bedeutet dieses??

grüße
HDD

Also ist das nicht die Größe des Gehäuses?

Grüße
HDD

Nein, damit kannst du erstmal nichts anfangen.
Wenn du alle Thiele-Small Parameter hast, kann man evtl. das GEhäuse errechnen.
Das ist aber nicht ganz einfach, es gibt aber auch software die das kann mit Gehäuse Berechnung, zuschnitt usw.. Sowas hatte ich mal, ist aber schon ein paar jahre her!

ich muß mal schauen hab die software bestimmt noch irgendwo liegen !!

Das währe:cool2:

kann aber etwas dauern bis ich die gefunden habe!

Hi hab mir auch nen Bass Teller geholt und bräuchte nen Gehäuse taugen die bei Ebay was?
Hab nämlich nicht so den Plan die dinger selber zu Bauen...ist nen 30 er Teller

Was für einer denn???
Nur der Durchmesser reicht nicht um ein Gehäuse zu bestimmen!
Der Hersteller hat oft einen Gehäusevorschlag beim Chassis dabei!?

Tja leider hab ich keine derartigen infos da es ein gebrauchter ist...
also keine papiere etc vorhanden. müsste den mal googlen aber mir ist der name entfallen und der teller liegt bei meinem onkel ;) ich versuch ma den zu kriegen iwie

Hersteller und Modell wären interessant, dann kan man mal nachschauen ob es vorschläge gibt für Gehäusetyp, Volumen und Reflexkanal.

Technical Specifications
Electro-Acoustic Parameters
*Coils in parallel
19/09/2007 Component: Subwoofer
Size mm 300 (12”)
Power peak 700
Handling continuous program 350
(Watt)
Impedance Ohm 4 + 4
Frequency Hz 25 - 250
response
Sensitivity dB/SPL 93
Outer mm 312
diameter
Mounting mm 276
hole diameter
Magnet size mm 141
Total depth mm 143
Mounting mm 128
depth
Total driver lit 1,8
displacement
Weight of one Kg 5,555
component
Voice mm 60
coil diameter
Magnet Double Coil, Double magnet,
High density flux ferrite
Cone Water repellent, pressed paper cone
Xmech* mm 14,5
D mm 260
Xmax mm 9
Re Ohm 2,0
Fs Hz 29
Le mH@1kHz 1,64
Le mH@10kHz 0,59
Vas lit 81,00
Mms gr 152,0
Cms mm/N 0,21
BL T-m 9,50
Qts 0,56
Qes 0,61
Qms 7,00
Spl (1m/2,83V) dB 93

Hoffe das reicht an angaben?!
kann mit dem meisten nix anfangen :-lol-:

hi mach des meistens mit der seite

Boxenrechner, Boxenberechnung, Gehäuseberechnung

mußt einfach nur die Parameter von deinem woofer eigeben
mfg

Also, laut deiner interessanten Seite, muss er sich eine geschlossene Kiste mit etwa 140 Liter Volumen bauen. Die Gehäuseberechnung halte ich persönlich für überflüssig (also die Maße der Kiste), denn Volumen berechnung ist Grundschule, nicht?
Ausserdem würde ich das Gehäuse immer den Gegebenheiten anpassen wie der Schräge der Rücksitzbank, Höhe und Breite. Dann muss man sich überlegen ob man den Woofer nach oben baut oder Richtung Heckklappe oder sogar zur Seite..

Zumindest hast du jetzt nen Anhaltspunkt für dein Volumen, obwohl ich immer Bassreflex bevorzugen würde, ist laut dem Rechner der Laitsprecher dafür nicht geeignet, schade!

Geschlossene Gehäuse haben ja eigentlich die Eigenschaft kompackt zu sein, aber 140Liter??? Ich weis nicht!

hmm das der so viel braucht liegt an der großen Vas
von wem is den der woofer?

Hi danke für die seite hab auch grad Geschluckt bei 140 L
Der ist von Hertz
Hmm kein Bassreflex...
wollte mir eigentlich nen Gehäuse holen aber 140 Liter hab ich noch nirgends gesehen...
Mal schauen ob ich noch nen Anderen Rechner finde oder jmd ne andere Meinung hat?!
Würd mich freuen über Vorschläge

so also schliese ich jetzt ma drauß das es sich um den hier handelt oder?

http://www.hertzaudiovideo.com/Doc/pdf_es300d.pdf

wenn ja schau dir doch mal die zweite seite an da sind ein paar vorschläge für gehäuse drauf

:D

Jo der ist es aber da steht von 20-38 Liter alles bei welchen sollte ich dann nehmen?

Edit: und da sind auf einmal Bass Reflex Gehäuse bei ?

und nun kommt es noch auf die musik an die du hörst

bei rock/pop würde ich persönlich auf ein geschlossenes gehäuse setzten. ist halt klanglich meist besser

hörst hiphop techno glaub ich wirst du mit dem 38 liter bassreflex glücklich.
(aber da bin ich nicht so der experte)

Eher Rock und die Richtung Dank euch :)

So hier die Daten von meinen Woofer wofür ich ein Gehäuse brauche.
Musikrichtung ist House und Trance

Prinzip / DIN-Ø 380 mm Basslautsprecher für Gehäuseeinbau
Belastbarkeit RMS / max. 220/ 450 Watt
Impedanz 4 Ohm Frequenzbereich 18-1.500 Hz
Schalldruck 94 dB
Aussendurchmesser 386
Lochausschnitt 350 mm
Einbautiefe 150
Rdc 3.3 Ohm
Fs 21
Qms 8,37
Qes 0,55
Qts 0,52
Vas 250
Xmax 11
Korb Stahlkorb
Einbaudurchmesser 350
Magenetdurchmesser 0
Free Air nein

Wie groß muss das gehäuse sein?


Grüße
HDD

Schreib doch mal die der Woofer heist, mit dem Rechner von 3lizard komm ich auf fast 260Liter!!!

Das kann eigentlich nicht sein!

jo kommt mir auch zu hoch vor habs selber durch gerechnet komm auf 125l das auch noch recht groß

die formel findet man hier
...::: Car & Hifi - Gehäuse-Service :::... Subwoofergehäuse, Subwoofer selbstbau, Subwooferbau ...!

am besten ist halt was der hersteller sagt :D

@ ALL:

Hier mal eine Anleitung mit sehr guten Links zum berechnen des Volumenbedarfs!!


1. Als erstes checked man, für was für ein Gehäuse das vorhandene Chassis geeignet ist!

--> autohifi - EBP-Berechnung - Tobias Albert


2. Ist es für ein geschlossenes Gehäuse geeignet bzw. prädistiniert, dann berechnet man das Gehäusevolumen hier ---> autohifi - Berechnung von geschlossenen Gehäusen - Tobias Albert

!!WÄHLT ALS QTC 0,707!!


3. Ist es für ein Bassreflex-Gehäuse geeignet bzw. prädistiniert, dann berechnet man das Gehäusevolumen und den Port hier ---> autohifi - Berechnung von Bassreflexgehäusen - Tobias Albert




@ HDD:

Dein Chassis hat einen EBP von 38,18 ... das bedeutet, das es eigentlich ein FREE AIR Chassis ist!!!!!!!

Entsprechend sagt das Berechnungsprogramm, Du bräuchtes für ein geschlossenes Gehäuse 295Liter!!!!!!! (..das ist der GANZE Kofferaum vom G3!!)

Und für ein BR-Gehäuse, welches mit einem 10er oder 20er Port ausgestattet ist, bräuchtest Du fast 675Liter!!!!!!!!!!!!

--> GANZ EHRLICH: Ein Chassis mit solchen Werten ist TOTAL UNVORTEILHAFT!!
..dazu dann diese beschissenen TSP ...DAS TEIL IST BILLIGROTZ!!!!!!!!!!!

Das Teil ist für FreeAir .. FreeAir heißt, es brummt total, aber KEIN KLANG!!
..dazu die Musik, die Du hörst, die braucht mehr Kick/Punch!!!!!!!!

Lösung: Verkauf das Teil bei Ebay oder so, und hol Dir den BULL AUDIO BA-ESW12 ... den gibt es für schlappe 49,95Euro bei ATU IM PASSENDEN BR-GEHÄUSE!!!
..uind das Teil ist GUT!!!! (...denn Bull Audio ist eine Tochter von RAINBOW!!!)

@ Pornomirko

Ich wollte den Hersteller ja nicht wirklich hinschreiben weil ich genau weis was andere davon halten. Es ist ein Magnat xpress 15. Ich habe jetzt einen absoluten no Name Woofer drin, da kann dieser nur besser sein!

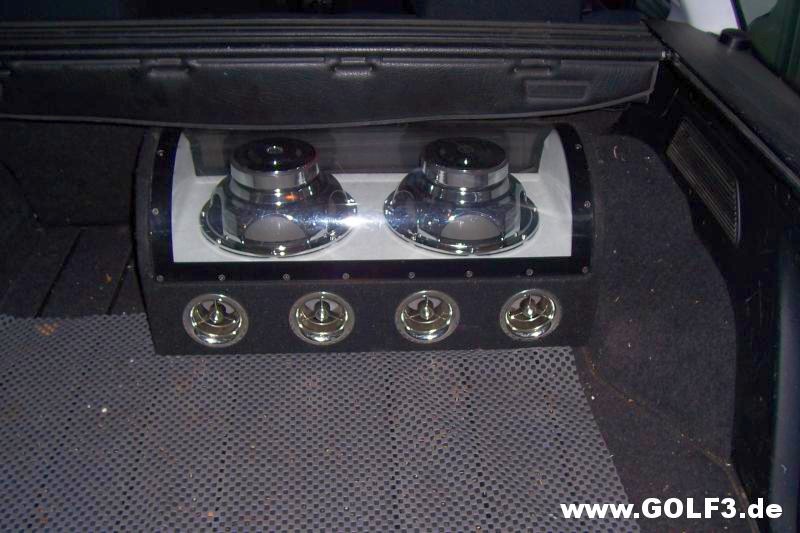

http://www.golf3.de/direktupload/i/8...1278152546.JPG

Aber die Gehäusegrößen schocken mich dann doch etwas. Das ist ja der ganze Kofferraum von meinen Vari voll.

Grüße
HDD

Richtig!

BTW: Achte net immer auf die Marke!! ...auch ein "blindes Huhn" findet mal ein Korn! ;)

..daher mein Tipp, da GUT und GÜSTIG: Hol Dir den BULL AUDIO BA-ESW-12 für schlappe 50,-Euro ... und DU WIRST GLÜCKLICH!!

...HAND DRAUF!!!

Du meinst: Auch ein Blindes Huhn trinkt mal ein Korn :P

Immerhin, Magnat ist eine Marke! Ausserdem, nur weil Rockford Fosgate draufsteht heist es nicht dass der Woofer sehr gut ist. Ich sag immer: Jeder Bauer macht Misst! Soll heisen, auch die besten Hersteller haben mal schlechte Pprodukte! Es kommt immer auf DEINE Ansprüche und dann natürlich auch auf´s Budget an. Ich hatte mir mal eine Kiste mit 2 30er Magnat gebaut.
Ich glaub 2 mal 80Liter Bassreflex in einer Box, und alle waren begeistert vom Klang und vom Druck!!! Die Kiste war echt super, und das für wenig Gelt.

Ich hatte die Kiste halt selber gebaut und habe mir teuere Rflexrohre gekauft!

Die Marke ist ja nicht entscheidend, ich habe den für 16 €uro neu gekauft, und brauche nun eine Kiste dafür. Wie groß muss die denn nun sein??

Grüße
HDD

Schau mal in den Post #25 ::frage::

Es ist ein magnat xpress 15

Grüße
HDD

SRY, hab ich grosszügig überlesen :winke:

Ich habs:
Gehäusetyp: Bassreflex
Volumen: 85Liter
Reflexrohr: 1stück 10cm Durchmesser 25cm lang

Schau mal hier, unten ist eine Tabelle, da kann man das ablesen!

Grossansicht Seite 19 von Car HiFi 2008

:danke: Klasse dann kann ich ja bald loslegen mit dem Basteln.

Grüße
HDD

So habe ein passedes Gehäuse für den Woofer, das Reflexrohr muss das auf der Selben Gehäuseseite sein wie der Woofer oder kann das woanders hin?
Denn da wo ich den Woofer einbauen will ist das Gehäuse nur 25 cm hoch.

Grüße
HDD

Es ist fast egal wohin das Rohr zeigt, gut ist aber wenn es in die gleiche Richtung zeigt wie der Woofer. Natürlich solltest du darauf achten dass die innere Öffnung des Rohres auch genug Freiraum hat! Ausserdem auch der Ausgang! Du kannst das Rohr auch ruhig zur Seite hin rauslassen, sollte kein Problem sein.

so wie hier:
http://www.ak-tuning.ch/xtcommerce/i...ges/5325_0.jpg

So in der Art hatte ich das auch vor, dann ich kann nächste Woche richtig loslegen.

Achja, Muhwolle oder so brauch da dann nicht rein?

Grüße
HDD

Nö brauchst du nicht!

Ich bräuchte auch mal eure Hilfe bei einer Gehäuseberechnung!

Daten zum Woofer:

Impedance , 4 Ohm

d (mm) 255
d (inch) 10
Rdc () 3.8
Fs (Hz) 32.1
Qts 0.4
Qes 0.41
Qms 13
Vas (Lit.) 62.5
Vas (Cu.ft) 2.2
Mms (g) 155
Lvc (mH) 1.5
Xmax (mm) 4
Xmax (inch) 0.16
BL (Tm) 17
Enclosure vol. (Net)
Vol. del alojamiento (neto) 28 Lit. (1.0 cu.ft) ±15%

Steht da doch: Vol. del alojamiento 28l plus/minus 15%

Ist spanisch und heisst Volumen Netto 28 Liter. Wär aber gut zu wissen welcher Sub. das ist.

Ist ein Sony XS-L1220.
