Monitor in Mittelkonsole


Wer hat scho ma nen 7 zoll TFT in die mittelkonsole eingebaut bzw den Rahmen einlaminiert und kann mir n paar Tipps geben?????

Danke scho ma

Das hab ich auch grad vor. Bin im mom verzweifelt auf der Suche nach so einem Rahmen wie s.d.w ihn hat (der grüne)
http://www.golf3.de/showpost.php?p=491540&postcount=1

Wer was weiß, bitte posten.
thx

Denk ma der Rahmen is ne Eigenkonstuktion

den rahmen hatte einer in ebay immer mal drin, ich glaub der war aus österreich, bin mir aber nicht ganz sicher.

hab ihn in der mittelkonsole hatt mir einer mit gfk den rahmen gemacht

würde das Original NAvi einbauen von Passat / golf IV. Meinen Monitor habe ich selbst eingebaut und die Mittelkonsole mit GFK gebastelt

Ich wollte Tipps oder ne Einbauanleitung oder so von jemand der das scho ma gmacht hat und keine Vorschläge was ich einbaun sollte

Ja aber nicht von mir, Das war einer der hatte 50 oder so gemacht und die damals Verkauft, mittlerweile sind die echt RAR geworden - hab auch schon ewig keinen mehr in Ebay gesehen ^^

EDIT: Ich Verkauf den nicht Einzeln - sondern nur im Packet - weil ich 1. Das Projekt CarPC aufgegeben habe und 2. Die Kohle für mein Neues handy brauch ;)
Ihr könnt ihn ja Komplett Kaufen und den TFT dann weiterverkaufen =P *spass*

Leider............::heul:-:

Also Micha hat vor das Selber zu bauen, Am besten nimmt ihr ne Mittelkonsole, macht das Loch mit nem Holzbrett zu und Laminiert dann mit GFK, danach dann schön mit dem Dremel Bearbeiten - das wäre wohl der einfachste weg um die selber zu machen.

Aber dafür würde ich ne alte Mittelkonsole für 1€ bei ebay oder so nehmen

du hast eine PN von mir.

Hier findest du eine einbau anleitung.

http://www.golf3.de/showthread.php?p=568687#post568687

hab daheim am pc eine anleitung wies der jenige gemmacht hatt wenn interesse besteht

...jo, und das hab ich auch gemacht. Bin fertig! Ich hab den TFT Einbaurahmen an die Mittelkonsole angebasst. Bissl mit Kunstharz und Spachtel rumgematscht und die kompl. Konsole mit Leder bezogen. Sieht mal richtig geilomat aus. Lasst euch von den Zeiten in der Anleitung nicht irritieren. Keine Ahnung was ger Gute die ganzen Tage gemacht hat. Arbeitszeit rund 6 Stunden inkl. Trocknungszeiten.
Bilder folgen.

Immer her mit den bildern und evtl mit ner genauen Bauanleitung

Wie hastn den Rahmen angepasst??

http://www.golf3.de/direktupload/i/8...1238099671.JPG
http://www.golf3.de/direktupload/i/8...1238099715.JPG

HAb mir mal eben ein Radio mit TFT reingehangen um zu schauen wie das so kommt :)
Der untere TFT sieht vom Bild her kleiner aus. Wirkt aber nur so. ist auch ein 7"
Anleitung: Solang schneiden und sägen bis es passt. Die kompl. Ablage hab ich rausgetrennt. Ich wollte auf keinen Fall das der Einbaurahmen (eig. vorgesehen für Einbau in die Kopfstützen. War beim TFT dabei) über die Konsole hinausragt. Die läuft ja nach unten hin schmaler zu. Da musste ich an dem Rahmen etwas wegnehmen. Rahmen von hinten mit Kunstharz ausgiessen und von vorne mit Glasfaser und Kunstharz die Form der Konsole an den Rahmen anpassen. Dann spachteln, grundieren, Kleber drauf und beziehen.

So long

Edit: Muss mich korrigieren. Kein Leder, sondern Kunstleder. Mit echtem Leder wäre das ohne Nähte natürlich nicht mögl. gewesen.

....und falls jemnad fragt warum ich 2 Heckscheibenheizungsschalter drin hab.... den 2ten hab ich für den Monitor und den DBV-T Empfänger genommen. Ein/Aus. Muss den Schalter noch farbl. umlöten und dann versuch ich von innen die "Heizwellen" auf dem Symbol mit schwarz zu überpinseln. Dann bleibt nur doch das Rechteck, was dann ein Monitorsymbol darstellen soll.

Genau das is das wo ich mir auch scho den kopf zerbrochen hab weil mein rahmen is auch etwas grösser als die ablage

Hast du den Monitor so eingebaut wie die konsole is oder hast du den mehr zu dem Fahrersitz neigen lassen??

Da brauchst du dir wirklich nicht den Kopf zerbrechen. Wirst du sehen wenn du soweit bist.
TFT ist so eingebaut wie die Konsole. Er neigt aut. ein klein wenig zum Fahrer, da der ganze Mittelteil ja eh etwas zum Fahrer neigt.

Alles klar danke dir. Dann werd ich mich morgen ma dran machen. Werd dann auch zwischendurch immer ma paar bilder machen und euch auf den laufenden halten

Büddeschön
Das hatte ich eig. auch vor. Hatte die Cam aber nicht mit und wollte dann morgen welche machen.....aber wer konnte schon ahnen das ich heute fertig geworden bin :)

Aso, ein Dremel ist von Vorteil und ein feines Stichsägeblatt. Mit dem Dremel kommst nicht in jede Ecke rein. Da musst dann von Hand mit den Stichsägeblatt arbeiten.
Falls du beziehen möchtest... ich hab mir ne Dose Patex (hochtemperaturfest) gekauft, mit Pinsel aufgetragen, etwas ablüften lassen, anföhen und dann druff mit dem Stoff. War grad nochmal schnuppern im Auto...nix zu riechen von Patex. Genial.

Denk ma das ichs ehr lacken werd weil ich hab sonst nix mit leder drin. Dremel hab ich zum glück

Was meinst du eigendlich mit das du die kompl. Ablage rausgetrennt hast??

Das Fach was da normal ist. Hinter dem TFT ist jetzt nix mehr. Nur noch Luft und jede Menge Platz für Kabel.

Also komplett abgesäbelt. Alles klar

Kunstharz bekomm ich im Baumarkt oder??

Jepp, bekommst du da. Glasfasermatten denke ich auch. Die hatte ich noch. Musste mir nur den Harz kaufen. Kauf dir noch so ne Tüte mit Pinsel. Die gibbet doch im 6er Pack oder so für 2-3 Euro.
Kannst du mal ein Bild von deinem Einbaurahmen hier reinsetzen?

Mach ich morgen weil is grad alles nu im Golf drausen

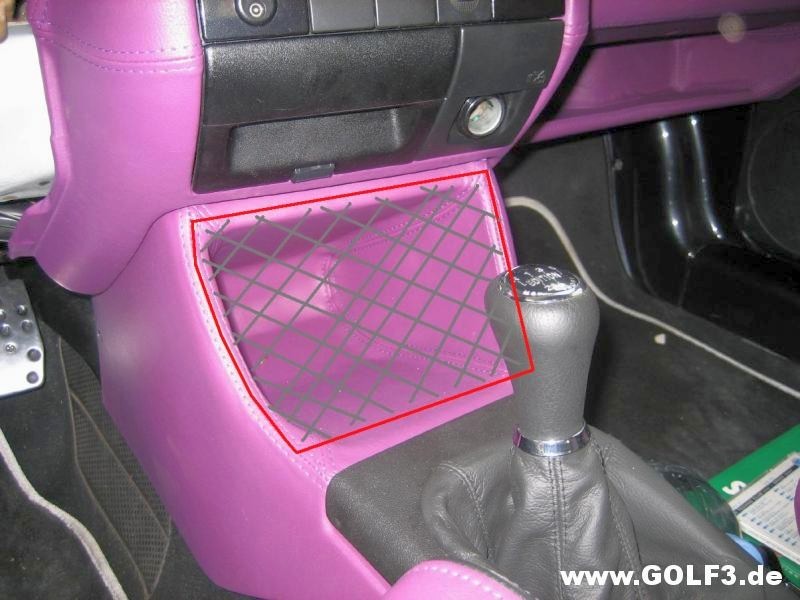

Hab grad ken anderes Bild auf die schnelle im Netz gefunden. Das rote ist die Dremelschnittkannte. Alles was innerhalb ist fällt weg.

http://www.golf3.de/direktupload/i/8...1238109981.jpg

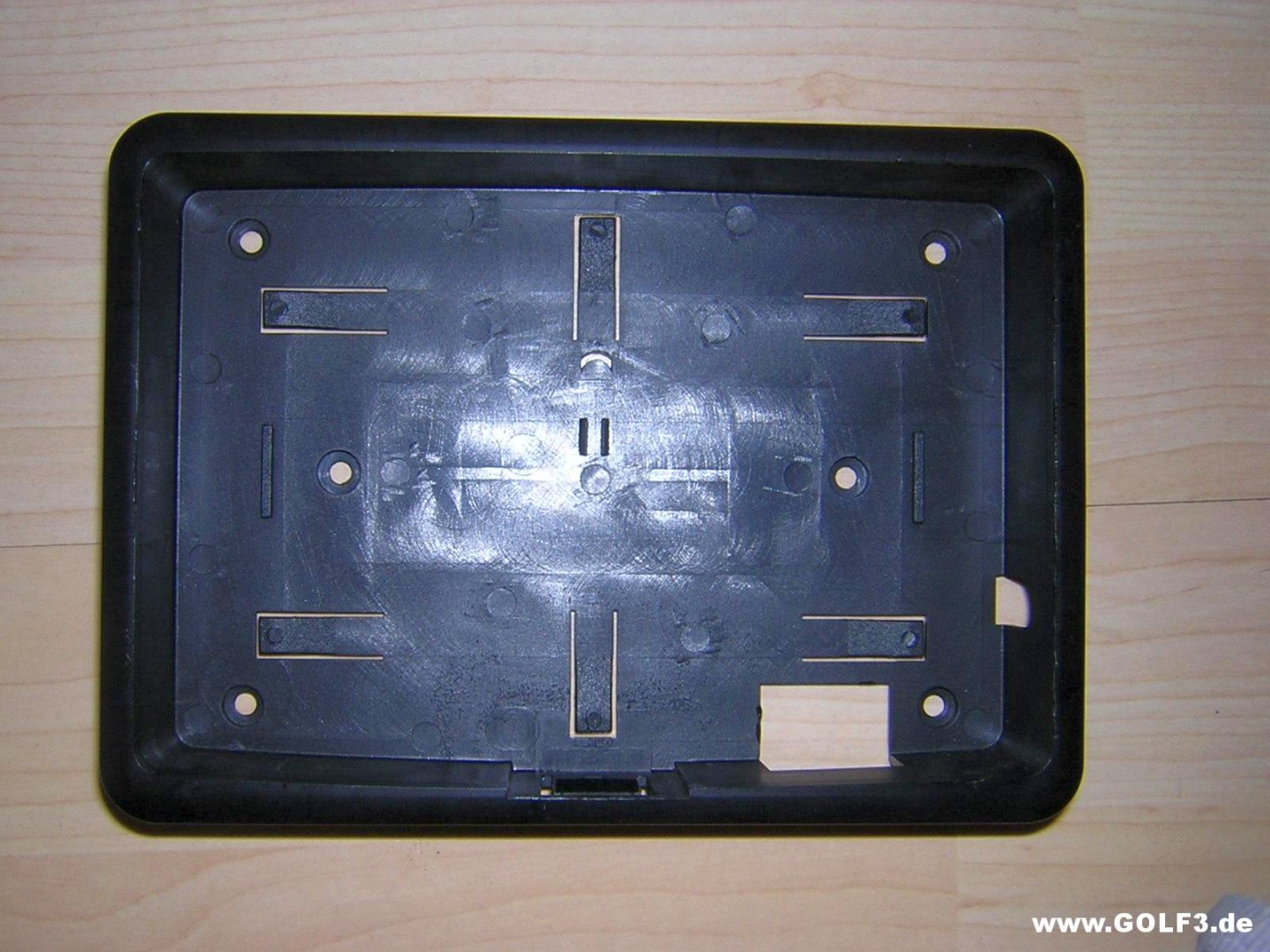

Micha du wolltest doch meinen Einbaurahmen sehn

http://www.golf3.de/direktupload/i/t...1238147785.JPG

Sieht so aus wie mein Rahmen.
So ungefähr hab ich den Rahmen bearbeiten müssen. Erst in die Mittelkonsole reinsetzten und dann was unten rechts und links übersteht mit dem Dremel abschleifen/trennen.

http://www.golf3.de/direktupload/i/t...1238183832.JPG

Bin auch grade dabei das zu machen und weils hier hin passt will ich kein neues Thema aufmassen (auch wenn die letzte Antwort so alt ist).
Wollte mal wissen wie ihr die Mittelkonsole ausgebaut habt und wo ihr den Monitor angeschlossen habt, also wo ihr den Strom hernehmt. Wollte eigentlich an den Schalter vom Radio gehen, welche Farbe hat da das passende Kabel?
Gruß Psir

Dafür gibt´s Strommessgeräte!
Ich hab einfach nen 2ten Heckscheibenheizungschalter genommen.

http://www.golf3.de/direktupload/i/8...1238099715.JPG

Hab ich schon gelesen, das du den Heckscheibenbeheizungsschalter genommen hast.
Wollte eignetlich einen ganz normalen Schalter nehmen der dann im Handschuhfach mit mehreren anderen Schaltern verschwindet.
Wollte nur wissen ob es zu empfehlen ist den Monitor am Stromkabel fürs Radio mit anzuschließen und wenn ja welche Farbe das Kabel hat.
Masse hab ich mir da bereits geholt (braunes Kabel)
Habe vermutlich den gleichen Monitor wie du (Xomax von ebay gekauft)

Gruß Psir
