El. fensterheber nachrüsten


Guten Tag leute brauche eure hilfe ich hab einen golf gt bj 11.91 und möchte el.fensterheber nachrüsten. Habe mich bei paar leuten erkundigt die golf 3 fahren die meinten ich muss nur den kabelbaum an der tür anschliesen und das restliche krims krams mit elek. spiegel zentralverieglung usw. heute habe ich das mal versucht aber da ging alles ausser das sich der fensterheber bewegt hat !

Habe auch licht an dem schalter für hoch und runter gehabt aber wie gesagt es tut sich nix am fensterheber .

ich denke mal man muss an der tür paar kabeln noch verlegen aber habe kein plan wie das gehen soll könnte mir vielleicht einer helfen wenn möglich mit bildern!!!:meister: ::frage::
http://www.golf3.de/direktupload/i/t...1237335781.jpg
die buchse ist vom inneren kabel baum noch ORGINAL

http://www.golf3.de/direktupload/i/t...1237335945.jpg
sicherungs kasten

http://www.golf3.de/direktupload/i/t...1237336021.jpg
neue kabelbaum für die tür RECHTS

Da findest du jede Menge Antworten mit der Suchfunktion.

EDIT:

http://www.golf3.de/search.php?searchid=407305

http://www.golf3.de/search.php?searchid=407307

leider kenne ich mich in diesem forum garnicht aus danke für die kleine hilfe bringt mich aber nicht viel weiter :-(::frage::

Hallo,
was hast du bis jetzt alles eingebaut/verlegt/angeschlossen?
wenn möglich mit Bildern bitte.

mfg

habe jetzt die fotos gemacht hast du vielleicht msn oder so das ich dir die rüber schicken kannn??

meine email adresse [email protected]

hi hast du einen neuen innenraumkabelbaum verlegt? wenn nicht dann viel spaß :D

es muss nämlich ein neuer innenraumkabelbaum rein, wenn du keine efh davor drin hattest, diese kabel fehlen dir an der Zentralelektrik und an den Türen. Bei mir war nur eSpg verlegt, kann sein, dass die Schalter deswegen leuchten.

Du kannst die Bilder auch direkt hier ins Forum hochladen, so dass dir andere User auch noch bei deinem problem helfen können.
Aber die Türkabelbäume und den Innenraumkabelbaum hast du verlegt, oder?

Bildupload: http://www.golf3.de/post47259.html

mfg

ja hast du den Innenraumkabelbaum nun neu verlegt oder noch nich?
wenn ja, sind auch wirklich alle Stecker vom Kabelbaum am Sicherungskasten angeschlossen?
hierbei wäre erstmal das rote Kabel mit dem roten Stecker und der silbernen Thermosicherung vom eFh , und das schwarz/weiße Kabel mit dem grünen Stecker wichtig!

Nein habe die noch nicht verlegt habe die grad gestern von ebay gekauft wenn ich die verlegt habe werde ich noch mal alles fotografieren und hier rein setzten meine größte frage ist wenn ich jetzt die innenraum kabel verlegt habe,habe ich da am sicherungskasten extra plätze für das kabel oder muss ich selber daran basteln das ich strom auf das kabel bekomme

Achso, ja dann kann der ja noch gar net funktionieren, am Sicherungskasten sind noch Steckplätze an den entsprechenden Potentialverteilern frei, da gehören die Stecker vom neuen Innenraumkabelbaum einfach eingesteckt.

sind die steckplatze schon vorhanden??? oder muss ich selbst welche machen?

sind vorhanden!

achso ok werde am montag mal nachschauen und einbauen vielen dank !! für deine hilfe

alter innenkabelbaum raus, neuer rein! ggf drauf achten, das du die vorhandene spiegelheizung etc noch drin lässt, wenn der neue kabelbaum dies nicht hat!..

ansonsten wenn alles OEM vorhanden ist, einbauen, anschliessen, glücklich sein :)

Das werd ich mir merken. :) Wenn ich meine ehf. einbaue. Vielleicht schreibe ich ne "kleine" Anleitung zu. Wäre dann aber beim 4 Türer.

Anleitung inkl. Bilder gibts auch hier http://www.silversnakeshome.de/ dann auf Tipp und Tricks und dann efh einbauen!

Habe die Anleitung von der Seite gedruckt hier liegen. :)
Diese ist vom einem 3 Türer.

is vom anschluss her gleich wie beim 3 türer, nur dass du hald nen größeren Kabelbaum hast! aber das anschluss zwischen karosse und tür ist hinten ähnlich wie vorne...

Dachte ich mir schon. Habe einen origi. Kabelbaum da. Wurde sogar beschriftet wo was hin kommt. Da ist alles dran was ich brauche. Warte nur noch auf die Vordern Heber.

leider konnte ich es bei mir nicht einbauen weill ich nicht wusste wo die kabel vom kabelbaum kommen die alten haben voll die andere kabel farben und wusste nicht wo der stecker vom kabel baum dran kommt weill hab nirgendswo so einen stecker endeckt bei mir !!

so erzähl ich mal was dazu,hab letzte woche auch el,fensterheber eingebaut
mußte mal im meinem thread gucken.
http://www.golf3.de/showthread.php?t=52753

also wichtig ist das braune masse kabelvom kabelbaum(meine nicht die türkabelbäume)
das rote plus mit der thermosicherung
und das schwarz/weise wenn die richtig angeschloßen sind sollten sich die fensterheber bewegen.das schwarz/weis kommt an der sicherungsbox in einen verteiler der vorne hengt so mittig bis rechts

dann gibts noch ein braun/weises und schwarz/grünes und nur weis(ist heizung für el,Außenspiegel die haben alle so nen einzelnen anschluss die sollten links hinter der sicherungsbox irgendwo hengen

so ich werde jetzt fotos von meinem kabel baum machen und die ihnen zeigen vielleicht könnt ihr mir sagen was für funktionen die haben und wo ich die anschliesen muss weill den platz für den stecker hab ich leider nicht gefunden!!

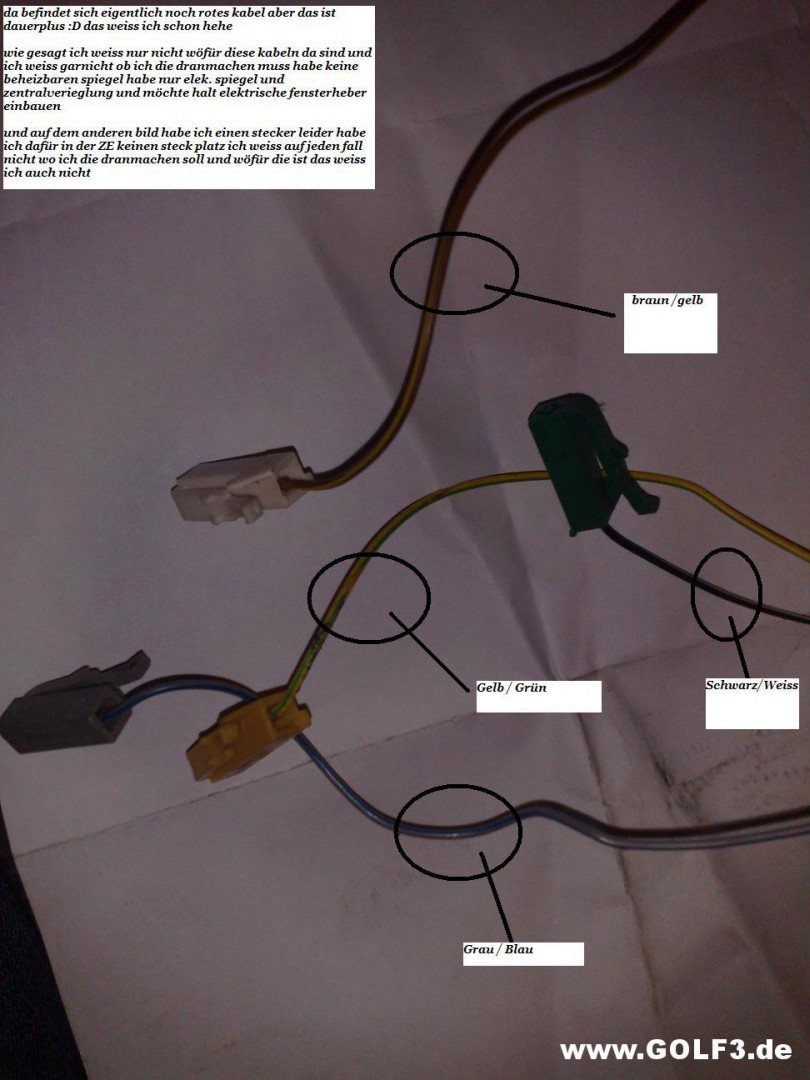

http://www.golf3.de/direktupload/i/t...1237923671.jpg

so habe neue fotos vom innenraumkabel bitte um hilfe komme leider nicht mehr klar

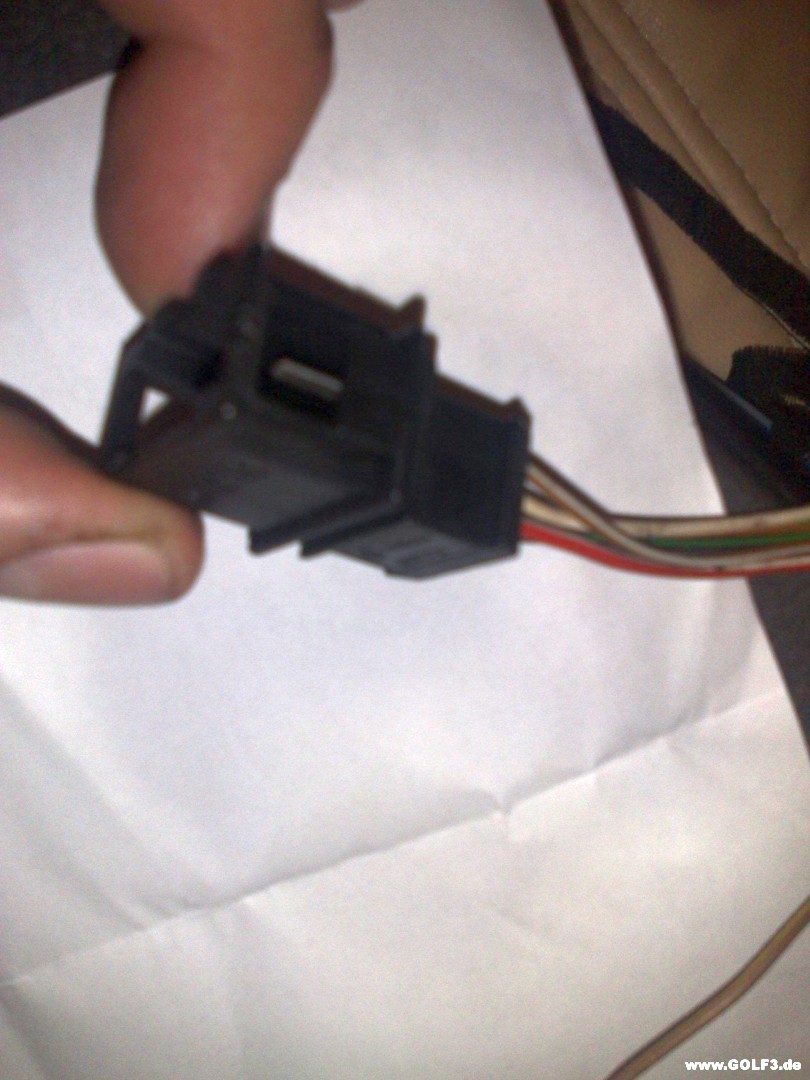

http://www.golf3.de/direktupload/i/t...1237922601.jpg
das ist der stecker am innenkabelbaum keine ahnung wofür der ist :-( habe auch dafür kein steckplatz gefunden am ZE


meine msn adresse [email protected] für eine schnellere hilfe !!!!

Hallo,

also, ich erkläre sir mal die Funktionen der einzelnen Stecker auf dem 1. Bild mittels den Kabelfarben.


braun/gelb = türkontakt
schwarz/weiß = Zündungsplus
grau/blau = Schalterbeleuchtung
und der braune Stecker mit dem gelb/grün ? Kabel ist masse.

Masse wird an einen gesonderten Masseverteiler links neben der ZE direkt an der unteren A-Säule eingesteckt,

und die anderen werden alle oben in die ZE in die entsprechenden potentialverteiler eingesteckt.
hierbei einfach nach Kabelfarben gehen - sprich schwarz/weiß einfach in den verteiler stecken wo mehrere schwarz/weiße Kabel eingesteckt sind.
bei den anderen Kabeln genauso vorgehen.

übrigens, wenn du elektrisch verstelllbare Außenspiegel hast, hast du auch SICHER also zwangsläufig beheizbare Spiegelgläser, denn im Golf 3 sind die elektrischen Außenspiegel serienmäßig auch beheizt.

zum 2. Bild:

sieht aus als wenn der Stecker für den Schalter für die hinteren Fensterheber im Armaturenbrett wär,
hast du einen 5-türer; oder ist der Kabelbaum den du nachgerüstet hast aus einem 5-türer?

hoffe dass ich helfen konnte,

mfg Black GTI

http://www.golf3.de/showthread.php?t=50406

les dir den thread, hilft bestimmt weiter ^^

so leute, was mache ich denn wenn ich keinen innenraumkabelbaum besitze.werde mir einen anfertigen. dann muss ich doch nur auf masse gehen und auf zündplus und einmal aufm türkontakt oder??

warum liest sich eigentlich niemand das Inhaltsthread hier im ele-board druch?

Erstes Thread : http://www.golf3.de/post11489.html

und dort sind auch 2 gute themen bzgl. einbau eFh mit drin! Und auch dort ist beschrieben, wie man den innenraumkabelbaum nachmacht! Welche kabel von nöten sind mit allem drum und dran!

ne der ist von einem 3 türer und wollte ihn auch in einem 3 türer einbauen aber leider weiss ich halt nicht wo der stecker dran kommt
das war die artikel beschreibung bei ebay ....Verkaufe hier Kabelbaum Innenraum für el.Fnh., el.SP., ZV von einem VW Golf 3 GTI 3Türig

ich habe aber selber ein golf 3 gt / aam motor / bj 11.1991 / mit elek. spiegel und zentralverieglung/

danke für deine tipps die haben mir wirklich sehr geholfen black gti fensterheber funktioniert jetzt aber wo muss ich zv anschliesen :-( jetzt klappt zwar meine zv weill ich das noch von dem alten kabelbaum den stecker benutze aber weill ich den kabelbaum entfernen möchte weiss ich leider nicht wo ich die kabeln für die zv bekomme
