Soundanlage in einen Golf einbauen, der zuvor keine in den Türen verbaut hatte


Guten Abend,

Ich möchte Lautsprecher in meinen Golf3 (4 Türer) einbauen, das Problem ist nur, dass er zuvor keine verbaut hatte und deswegen keine Kabel vorliegen.
Wie soll ich am besten das Problem lösen und wo kann ich die Kabel anschließen und verlegen?
Was muss man dafür alles abmontieren?

Danke im Vorraus, Tino

Oben im Amaturenbrett müssten doch eigentlich die ollen breitbandlautspreher verbaut, bzw verbaut gewesen sein oder nicht? guck mal oben unter die abdeckungen ob da welche drinnen sind und wenn nicht ob da irgendwo noch das kabel 2 adrige kabel mit dem schwarzen plastikstecker liegt.
Wenn garkein kabel liegt kannst du eigentlich ein stink normales lautsprecherkabel nehmen welches du mit diesen kleinen steckkontakten in den iso stecker packst, die belegung kann ich dir wenn benötigt raussuchen.

Verlegen vorne dann natürlich in die Türen rein, am besten (wenn vorhanden) durch das Stück Gummischlauch zwischen Tür und Auto.
Für die Türen hinten lohnt es sich (musst du dann natürlich für beide Seiten machen), die Abdeckung unten (ich nenne es mal Einstiegsleiste) entfernen, dann Kabel richtung B-Säule legen, von dort aus kommst du dann zu der hinteren Tür.

Ja, diese 2 Lautsprecher sind verbaut. Muss ich irgendwas ausbauen um die Kabel in die vorderen Türen verlegen zu können und wie mach ich das dann am besten?

Danke schonmal für die Antwort

Meinst du die, in der dann die Lautsprecher sein werden? Wie macht man die am besten ab?::frage::
Und wie komme ich am besten zur B-Säule und dann zu den hinteren Türen? Sorry, das hab ich nicht ganz verstanden.

:danke:

Die Einstiegsleiste ist die, über die deine Füßen müssen um den Fußraum zu betreten. ;)

Müsste eigentlich recht einfach abgehen...

Leiste entfernen ist einfach.
Du schraubst die Schraube los, die sie hinten im Bereich der B-Säule hat, und fängst dann am besten vorne an:
Schieb die Finger ein Stück drunter (zwischen Teppich und Leiste quasi), drück dann mit dem Handballen von oben auf die Leiste und zieh sie mit den Fingern ein Stück raus. So arbeitest du dich ans Ende der Leiste durch um die unteren Clips zu lösen. Dann ist es einfach nur nach oben abziehen.

Um die Kabel durch den Schlauch zu bekommen, musst du eine Verkleidung lösen, die ist vorne geschraubt.
Problem wird nur die Kabel durch den Stecker zu kriegen, wenn du darauf keine Lust hast oder es dir nichts ausmacht, such dir ein anderes Loch oder bohr' eins ;)

Also ich habe jetzt die Leiste entfernt, wie bekomme ich die Kabel in die B-Säule und dann durch den Schlauch?
http://www.golf3.de/clear.gif[/url][/IMG]

Ich hab dann auch mal geschaut, was in dem ''Schlauch'' so vor sich geht , dann habe ich den Stecker gesehen, den du (roterautomatik) wahrscheinlich meintest. Aber wozu ist der eigentlich da? In der Hintertür ist bei mir eigentlich keine Elektronik verbaut.
http://www.golf3.de/clear.gif[/url][/IMG]


Was muss ich hier genau ausbauen, damit ich an die Kabel für den Lautsprecher komme?
http://www.golf3.de/images/imported/2017/04/234.jpg

Grüße, Tino

Also, wenn du Lautsprecherkabel vom Radio in die Türen ziehen willst, solltest du die Verkleidungen über dem Fahrer und Beifahrerfußraum Demontieren.

1.Klappe zum Sicherungskasten öffnen(2grüne Knöpfe bis zum "klick" Eindrücken, dann von hinten nach unten klappen
2. Wenn man von unten auf das nun erzeugte "Loch" schaut, sieht man eine Schraube-->lösen
3.rechts und links an diesem Verkleidungsteil sind an der Unterseite ebenfalls jeweils eine Schraube-->Lösen
4.Der obere Teil dieser Verkleidung hat diese Länglichen Verkleidungen aufgeclipst. Zuerst ziehst du die linke Seite ab, dann kommen wieder Schrauben zum Vorschein, dann die rechte, nochmal Schrauben.

5. Wenn du verstanden hast was ich meine und es befolgt hast, kannst du jetzt die Verkleidung abnehmen, wenn sie dir nicht schon entgegenfällt.

Beifahrerseite(Airbag oben, Handschuhfach unten):

1.Handschuhfach öffnen, auf der oberen Innenseite des Handschuhfachs findest du 3 Schraube-->lösen :-)
2. Unten sind wie auf der Fahrerseite auch, rechts und links jeweils eine Schraube, auh die lösen.

3. Jetzt solltest du das Handschuhfach ausbauen können.

Mit ein wenig Geschick bekommst du jetzt schonmal die Kabel vom Radio bis zu den Türen.

Durch den weißen Plastikstecker kommst du nur durch wenn du:

1. Ein Loch bohrst
Oder
2.Dir die passenden Steckkontakte/Reparaturleitungen besorgst

Was du davon machst liegt bei dir.

Jetzt hast du nurnoch zwei Probleme!

1. Lautsprecherkabel von dem weißen Stecker durch den Türfaltenbalg zu. Lautsprecher bringen

2. Die Plastikblenden für die Lautsprecher tauschen oder weglassen.


Zu 1.:

Es ist möglich, mit viel gewurschtel die Kabel durchzubringen, ohne die Türverkleidung zu demontieren, aber schön ist was anderes.
Gibt also wieder zwei Möglichkeiten:

1.Hinter der Türverkleidung ist je nach Modelljahr eine Schwarze Dämmmatte, oder eine weiße Folie.
2. Hier stichst du ein kleines Loch rein, sodass es gerade so groß genug für die Kabel ist, schiebst sie durch und fertig.


Oooder:

Türverkleidung abbauen:

Wenn ich das richtig gesehen habe, hast du weder elektrische Spiegel noch elektrische Fensterheber.

1. Fensterkurbel entfernen, dazu den Plastikring, der zwischen den Kurbelarm und der Türverkleidung sitzt, vom Kurbelarm wegdrücken, also genau 180° in die entgegengesetzte Richtung, dann sollte dieser nach einem "klick" etwas versetzt stehen bleiben, also "ausrasten". Dann einfach abziehen die Kurbel.

2. Verriegelungsknopf oben herausdrehen(normales Gewinde)

3. Kappe für die Spiegelverstellung abziehen (ist geclipst)

4. Griffabdeckung ausflippen, darunter kommen 2 Schrauben zum Vorschein-->herausdrehen

5. Jetzt kommen wir an den Punkt, an den ich mich nicht mehr so ganz erinnere.....

6. Irgendwo war glaub ich noch ne Schraube am Grifföffnen oder der Spiegelverstellung, bin mir aber nicht so ganz sicher, evtl geht die Verkleidung schon ab.


Naja, das sollte es im großen und ganzen gewesen sein.....

Vielleicht besorgst du dir noch nen kleinen digitalen Vierkanal Verstärker, aber das liegt bei dir.

Sollte weiterhin etwas Unklar sein, oder sogar falsch beschrieben, tut s mir Leid und ich helfe gerne bei Aufklärung.

Grüße LocoFlasher

PS: Rechtschreibungsfehler oder sogar falsche Worte sind der dämlichen Autokorrektur geschuldet.

Kann man da überall bedenkenlos durchbohren? Wozu ist der Stecker denn?

Das ist eine Art schnellverbinder für den Tür Kabelbaum.

Genau. Es ist der Übergang vom Innenraumkabelbaum zum Kabelbaum der Tür. Auf der einen Seite werden Kabel eingeklipst (Mit entsprechenden Kontakten die in diesem System halten) und auf der anderen Seite werden Stecker aufgesteckt. Durchbohren ist nicht die schönste Variante, aber funktioniert. Zudem, wenn einem das später mal nicht mehr gefällt, kriegt man diese Teile relativ leicht wieder aufm Schrott. Es gibt davon aber zwei Versionen, Du hast die Facelift-Version.

Das meinte ich auch mit Loch bohren, falls du keine Lust auf Fummelarbeit hast. Hast du Zentralverriegelung? Dafür wäre nämlich der Schlauch und Schlauch im Schlauch vorhanden (nur als Info; der Salamander hat nämlich nix und demnach auch keine Schläuche von Tür zu Auto, musste ich vom Schrott holen).

Im Prinzip steht alles an Anweisungen jetzt da, sollte also kein Problem mehr sein. Fummelig wird's wahrscheinlich noch mal an der B-Säule, die Kabel dahin zu kriegen.

Hallo!

Nein? Für mich sieht das aber aus nach Zentralverriegelung, zu der auch einige elektrische Leitungen zum Türschloss gehören.

Freundliche Grüße
Teletubby

Aaaahh^^ das hab ich jetzt erst kapiert, dass du diesen Schlauch meintest :DDDDD
Wie Teletubby schon sagt, ist das der Schlauch für die Zentralverriegelung, die über Druckluft gesteuert wird.

Durch diesen Schlauch also bitte keine Kabel durchlegen und auch in keinster Weise diesen Schlauch knicken, durchlöchern oder an/durchschneiden!

Also kann ich bei der Weißen Stecker dort wo keine Kontakte sind durchbohren? :)

Genau! Pass nur bei dem anderen Stecker auf, dass du keine Leitungen beschädigst, den Faltenbalg auch nicht und, dass die Löcher im eingebauten Zustand zueinander fluchten.

Danke nochmal an alle, die mir hier geholfen haben!Ihr seid wirklich sehr hilfsbereit. Falls ich noch Fragen habe, melde ich mich einfach nochmal ok? ;)

Na klar!!!

Hallo nochmal!

Da ich dahingehend bisher sehr wenig Erfahrung sammeln durfte, muss ich das jetzt fragen.
Ich habe mir ja insgesamt 4 Lautsprecher (und 2 ganz kleine Hochtöner) bestellt. Das Radio hat aber augenscheinlich nur 2 Anschlüsse. Wie kann ich jetzt 4 Lautsprecher anschließen? Muss ich dafür einen Verstärker kaufen oder wie? Hier der Link zu dem, was ich eigentlich gekauft habe: https://www.just-sound.de/lautsprech...auset/a-16808/

http://www.golf3.de/images/imported/2017/04/239.jpg

Also, wenn ich das Bild anklicke, kann ich leider nichts mehr sehen.... sehe daher nur die kleine Version hier....

Aber du hast jetzt ein Paar 2Wege Koaxiallautsprecher (Hochtöner und Tiefmitteltöner sitzen aufeinander) und ein Paar 2 Wege Komponentenlautsprecher (Hochtöner und Tiefmitteltöner sind getrennt voneinander)

Also 6 Lautsprecher.

Die beiden Koaxiallautsprecher kommen in die hinteren Türen und bekommen die beiden Anschlüsse des Radios, welche für die hinteren Lautsprecher gedacht sind (musst mal in dem Kabelplan des Radios schauen, welche das sind)

Zu dem Komponentensystem müsste entweder eine Frequenzweiche, oder was bei dem Preis wahrscheinlicher ist, eine Kabelweiche dabei sein.

(Eine Kabelweiche ist meine ich nichts anderes als ein Kabel mit Wiederstand drinne)
Müsste also ein Kabel sein, was irgendwo nen Schrumpfschlauch oder Plastikbüchse hat, könnte das weiße auf dem Bild sein.

Dieses Kabel filtert die die tiefen Frequenzen aus dem Signal.

Du schließt also die Tiefmitteltöner in der Tür an die Anschlüsse des Radios an, die für die vorderen Lautsprecher gedacht sind und dann die Hochtöner an die Kabelweiche und diese an die Tiefmitteltöner

Hab hier mal n Bild dazu (nur dass bei dir die Endstufe das Radio ist)Unbenannt : Lautsprecher an Endstufe (Kabelweiche, Eton pow 130) : Car Audio Einbau : #205800287

Ja die Kabelweiche ist dabei!
Wie schließt man die Lautsprecher an die Iso Anschlüsse an?:winke: Braucht man dazu spezielle Crimpen oder kann man das löten? Weil alle Kabel, die ich zu Verfügung hab passen nicht richtig oder sind am Ende einfach offengelegt.

Mfg Tino

Also, da du bisher nur Lautsprecher in dem Armaturenbrett hattest, kannst du die rot schwarzen Adapter bei Seite legen :)

Eventuell gehen von deinem Fahrzeugstecker schon Kabel für alle Lautsprecher weg, weil sie schon vorverlegt sind. Das weiß ich aber nicht, musst du mal kontrollieren.

An die Lautsprecher gehst du indem du an die Kabel die passenden Flachsteckhülsen crimpst!
Sollte am Iso Stecker des Radios(Fahrzeugseitig) nichts vorverlegt sein, dann entweder mit den originalen Steckkontakten (mal bei Vw nach Reparatuleitungen fragen) oder du trennst die Kabel im Radiokabelbaum zum Fahrzeugstecker schon durch und gehst da schon dran...

Schöner ist natürlich die erste Lösung :-)

Ps: Natürlich kann man statt Crimpen auch Löten..... ist dann nur nicht mal schnell abgezogen...

Die Pins für iso stecker gibts wie andere steckerpins auch im gut sortierten Elektroladen. Aus- und einpinnen geht mit ner Nadel und etwas Geduld auch relativ gut. Üblicherweise kannst du dir die leitungen dort auch gleich krimpen lassen, dann brauchst du nicht mal werkzeug dafür besorgen.

Hallo nochmal an alle :)

Neues Problem: Ich habe die Türverkleidung vorne links nun abgemacht und was finde ich vor? Ein Kabel, das mir ganz danach aussieht als wäre es für eine Nachrüstung von Lautsprechern gedacht.

Frage: Ist das Kabel wirklich dafür gedacht? Ist das auch in den hinteren Türen verlegt?Und wo ist das andere Ende des Kabels, wie erreiche ich das am besten?

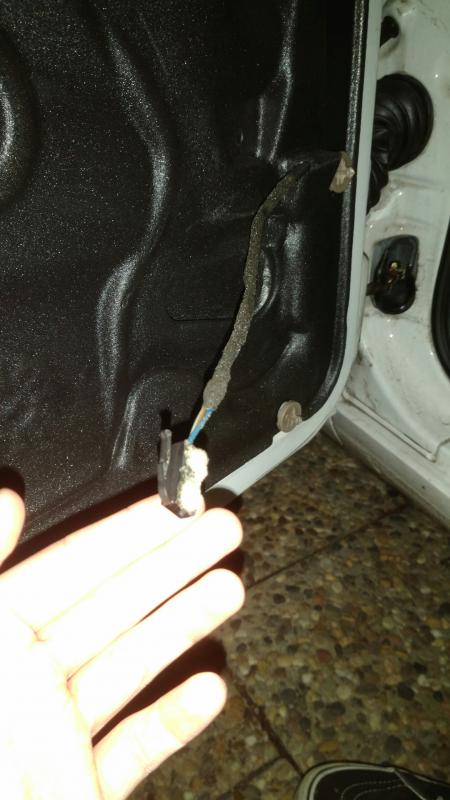

So sieht das ganze aus, eins ist glaube ich blau, das andere braun.

http://www.golf3.de/images/imported/2017/04/261.jpg

Wenn das die Lautsprecherkabel sind, dann kommen die von den Hochton Lautsprechern im Amaturenbrett. Eben die Verkleidung der Lautsprecher lösen und den Lautsprecher raus heben. Vorsicht, ich hab mit einem Lautsprecher bereits eine Windschutzscheibe getötet! Hand drüber halten, wenn du den ausbaust!

Na dann hättest du aber Mal Lautsprecher in den Türen, oder die Kabelbäume sind nicht original. Jedenfalls kannst du dir Adapter dann doch nicht weg legen sondern an den Stecker und deine Lautsprecher anschließen.
Einfach mal Radio dran, Lautsprecher auch und wenn Ton kommt, liegen die Kabel schon :-)

In den anderen Türen kannst du einfach mal den Faltenbalg abziehen und schauen ob dort auch diese Kabel in dir Tür gehen, so brauchst du nicht alles abbauen.

Grüße LocoFlasher

Das sind die originalen Lautsprecherkabel. Es kann nur sein, dass wie bei mir die Kabel in den vorderen Türen liegen, aber nicht bis zum Lautsprecher im Armaturenbrett verkabelt sind.

Mein Golf hatte das Alpha Radio mit den fürchterlichen Breitband-Lautsprechern drin :)

In den hinteren Türen war dort noch nichts ab Werk verkabelt.


Gruß Markus

So ist es. Die Kabel in den Türen wurde immer mit verlegt, wie sie fester Bestandteil des Kabelbaums für die ZV sind. Ob dann zusätzlich Lautsprecher reingekommen sind, oder nicht, die Kabel waren immer verlegt.

Das gilt aber nur für den Kabelbaum in der Tür. Ab dem Terminal in der A-Säule gehen keine Kabel weiter. Diese muss man also noch verlegen.

Danke :) und wo finde ich den Kabelbaum an der A-Säule?

Der Kabelbaum läuft an der A-Säule vom Stecker T31 nach oben zum Lautsprecher. Am besten gehst du zum Schrottplatz und holst dir die Leitungen. Keder Golf3 mit Radio Beta hat diese Leitungen drin. Die sind am Steckergehäuse T31 nur eingesteckt (Clip) und oben am Lautsprecher sind normal zwei Stecker dran. Da sind Leitungen vom Radio und zum TMT parallel geschaltet. Der VW Hochtöner hat sein Weichenteil (Kondensator) normal eingebaut und der TMT seine Drossel ebenso. Deswegen ist da keine Weiche im eigentlichen Sinne vorhanden.

Aber bevor du diesen Aufwand tätigst für Lautsprecherkabel mit 0,5qmm Querschnitt, kannst du dir auch einfach selber deine reinlegen, die bei den Lautsprechern dabei waren.
-->Wenns zu wenig ist ab in den Baumarkt. Empfohlener Querschnitt: 2,5qmm!

Grüße LocoFlasher

Servus nochmal. Wollte bescheid geben, dass alles eingebaut ist. Danke für eure Hilfe :)

Das Lautsprecherkabel von VW hat 1,0mm², nur am Rande bemerkt.

Wie hast du es nun gemacht?

Geht immernoch nichts...


Hallole,


habe genau das selbe Manko, dass nur im die Hochtöner vorhanden sind,
habe das Kabel verlegt (Gebraucht von G3GL90PS) und die Türlautsprecher angebracht, allerdings trotzdem beidseitig ohne Funktion...... ::frage::


Beim genaueren Hinsehen habe ich es noch Hinbekommen, den Pin (für Lautsprecher) am ,,Terminal" auf der Fahrerseite noch abzureißen....

Vom HT nach unten zu T31 gehen aber Kabel?

das kabel auch ordnungsgemäß am hochtöner angeschlossen?

Fehler gefunden...

Ich und mein Bruder waren doch etwas verwundert gewesen, dass im HT die Brücke ist..

aber meine HT diese Brücke nicht besitzten, da nicht original VW....
