Ritschy's Bastelecke (Diskussionsthread)


Sehr coolee Tread werde mich dann mal an den Anzünder setzten Beleuchtung geht gar nicht mehr :D

Top ritschy.
Darauf haben wir gewartet!!!
Und das erste Thema ist natürlich direkt ein Volltreffer. Da sollte ich auch noch ran;)

Sehr schöne Sache hast du da wieder gemacht, war auch schon am überlegen wie man das auf LED´s umbauen kann.
Dann muss ich mich auch mal ran setzen und zwei bauen.

LG Stephan

Sehr schoener Thread! Sollte man vielleicht noch dauerhaft in den Anleitungen verlinken.

Falls es konkrete Fragen zu Schaltungstechnik gibt, erklaere ich die auch gerne :)

Sehr gute Anleitung , werde das hier verfolgen :cool2:

Sehr geile Anleitung :cool2::cool2:Hier werde ich noch öffter rein gucken ;)

Ritschy baut seinen Ruf aus :D Toller Thread und schon eine Super Anleitung drin ;)

Das wird bestimmt sehr hilfreich hier werden.

Super Idee mit dem Thread, dann hoffe ich mal auf einige oder auch viele weitere Projekte :cool2:

http://www.golf3.de/direktupload/i/8...1399570777.jpg


Fertig

Hallo Stephan,

na siehste, brauchst Dir jetzt keinen Kopf mehr machen. :D

Grüße, Ritschy

PS: Gibt gleich ein Update zu der Anzünderbeleuchtung. ;)

Absolut TOP weiter so :danke:

Zu der Zeit gabs noch keine einfarbigen Lampen wie LEDs. Also mussten Filter her die nur bestimmte Wellenlängen (Farben) durchlassen. Darum ist der Ring grün, weil er nur grünes Licht durchlässt und alle anderen Farben absorbiert ;)

Aber mit blau, weiß(wird hellgrün) und grünen LED's geht es.

Bis jetzt hab ich nur raus gefunden, dass rot geschluckt wird.

Dennoch danke für den Hinweis mit den Wellenlängen.

Grüße, Ritschy

Ja, weil blaues LED Licht in Richtung weiß verläuft und dem grünen von der Wellenlänge her sehr nah ist. Weißes LED Licht wird übrigens durch eine blaue LED erreicht, die Phosphor anregt. Das Phosphor strahlt dann ein breiteres Lichtspektrum aus und es sieht für uns aus als sei es weiß :-)
http://www.golf3.de/clear.gif

Hallo Pascal,

kann ich den Grünfilter irgendwie überlisten, so das der rot leuchtet?

Grüße, Ritschy

Ne leider nicht. Hängt ja physikalisch mit den chemischen Stoffen zusammen. Da hilft dir nur der transparente Zigarettenanzünder den du verlinkt hast.

Sehr cooler Thread :)

Fände es aber besser wenn du einen Thread mit deinen Anleitungen und einen Diskussionsthread aufmachen würdest, sonst wird das ganze bestimmt sehr schnell unübersichtlich...

Du meinst jetzt 2 Thread's nebeneinander laufen lassen?

Bekomme ich da von den Mods keinen Ärger?

Weist Du wie ich hier Schaltflächen erstellen kann?

LOL, lauter Fragen. :)

Grüße, Ritschy

Hallo Ritschy, super was Du hier machst. Habe natürlich ne Frage. Ich will meine Klimablende etwas mehr rot bekommen. Du hast hier geschrieben das Du immer plus auf plus und minus auf minus lötest. Das ist doch eine Parallelschaltung oder? Das heist die Led's haben 12v? Könnte ich auch 3v nehmen und die in Reihe schalten also immer 4 zusammen oder leuchten die unterschiedlich hell? Und wozu genau ist der Wiederstand? Und wegen dem Zigarettenanzünder. Geht da nicht einer aus nem Cabrio besser der schon rot ist ? Also meiner leuchtet gut mit der originalen Birne ,mit Led wäre das sicher noch besser.

Also ich war selbst mal Mod und habe freiwillig gekündigt :D

Ich wüsste nicht was gegen 2 Threads sprechen sollte, aber dazu wird sich sicherlich noch ein Mod melden. Der könnte dann auch alle bisherigen Diskussionsposts in den neuen Thread verschieben.

Meinst du mit Schaltflächen

Die sind von mir in Reihe geschaltet. ;)
Wenn Du die parallel schalten würdest und eine LED würde kaputt gehen, brennen die anderen dennoch weiter.
Allerdings schon heller, da der Widerstand auf z.B. 4 LED's ausgelegt ist.
Das machen die nicht lange mit und eine nach der anderen brennt durch.

Grüße, Ritschy

PS: Unsere Autos haben keine 12V Bordspannung, sondern zw. 13,8 und 14,4 Volt. ;)

Danke Baui, ja so einen Button meinte ich.

Kann ich da auch einen Link einbetten?

Tja und mit dem Diskussionsthread werde ich morgen gleich in die Tat umsetzen. ;)

Grüße, Ritschy

Jo normal schon. Probier einfach ein bisschen rum, dafür gibts den Vorschau Button ;)

Sorry Ritschy da hab ich das zu schnell überflogen klar in Reihe bei + u - . Aber wieviel Volt haben die dann, 4v oder wie das ist doch nicht egal oder? Natürlich haben wir Ca 14 v im schnitt aber durch 4 LED s ? Kann man da auch einen Regler zum dimmen zwischen hängen falls es zu hell ist z.B am Tacho?

Wenn für sowas Nerven hätte, wäre der Zigarettenanzünder bei meinem WolfGolf schön rot.

Tja. Hab aber leider für sowas keine ruhige Hand.

Trotzdem ein sehr geiler Thread.

Es kommt hier auch auf die LED an. Eine LED will eigentlich keine Spannung, sondern Strom sehen. Denn sobald man einen Strom einspeist, stellt sich die Spannung von selbst ein. Dafuer ist der Vorwiderstand da, der eben den maximal zulaessigen Strom einstellt.

Du koenntest deine LEDs auch in parallel anschliessen, aber dann muesstest du fuer jede LED einen Vorwiderstand einbauen, der den Strom begrenzt. Denn eine LED hat eine Durchflussspannung von ca. 3 V. An 13-14 V musst du also rund 10 V am Vorwiderstand "verbrennen". Das ist unwirtschaftlich. Darum ist es geschickter die LEDs in Serie zu schalten, damit man die Spannung quasi ueber die verschiedenen LEDs verteilen kann. Bei 14 V koenntest du 4-5 LEDs anschliessen. Kommt eben auf das Modell an. Es gibt auch LEDs mit 6 V Durchflussspannung.

Die beste Art eine LED zu betreiben ist mit einer Konstantstromquelle. Mit der stellt man den Strom einmalig an. Die Spannung ist hier voellig egal, die stellt sich dann selbst ein.

LED's lassen sich sehr schlecht mit einem normalen Poti dimmen.
Besser wäre da ein Pulsweitenmodulator. Eben so einer ist in unsere Lichtschalter integriert.

Das stimmt, doch in kleinen Schaltern wie wir sie haben, ist kein Platz dafür.
Außer man nimmt solche SMD-Konstantstromquellen die kaum größer sind als Widerstände.
Hier mal Beispiele:
S426 LED Gleichrichter + Konstantstromquelle 7-24V AC / DC 100mA regelbar SMD | eBay

S674 - 10 Stück Mini Miniatur Konstantstromquelle 20mA für LEDs 4-24V KSQ1 | eBay

Grüße, Ritschy

Wow viel Info Danke. Mal schauen wie ich das löse. Meine Schalter können so bleiben aber mein Tacho sollte auch rot /weiss oder so. Vielleicht lasse ich den auch machen aber womit fahre ich dann solange? Aber danke für die gute Informationen. Gruss Thomas

Ritschy's Bastelecke (Diskussionsthread)


So, hier mal der Diskussionsthread zu meiner Bastelecke.

Am besten schreibt ihr die Projekt-Nr. und dann eure Frage, Anregung oder was auch immer dazu.

Grüße, Ritschy

Ja, leider zu teuer. Die Bauteile kosten gerade mal unter 1€ :)

Projekt #2:

Echt gut gelungen, hätte nicht gedacht, dass das doch so relativ einfach ist.
Gute Beschreibung + sehr nützliche Bilder, haste echt gut gemacht und wird bestimmt einigen helfen.

Heja, dachte mir schon, dass Du wieder der erste bist. :D

Du wolltest ja eine Anweisung dafür. Hab ich hiermit gemacht. ;)

Grüße, Ritschy

Sehr geil ;) ;)

Funktioniert das soweit auch alles beim Vento Phase 1 Grill ??

Mfg Dustin

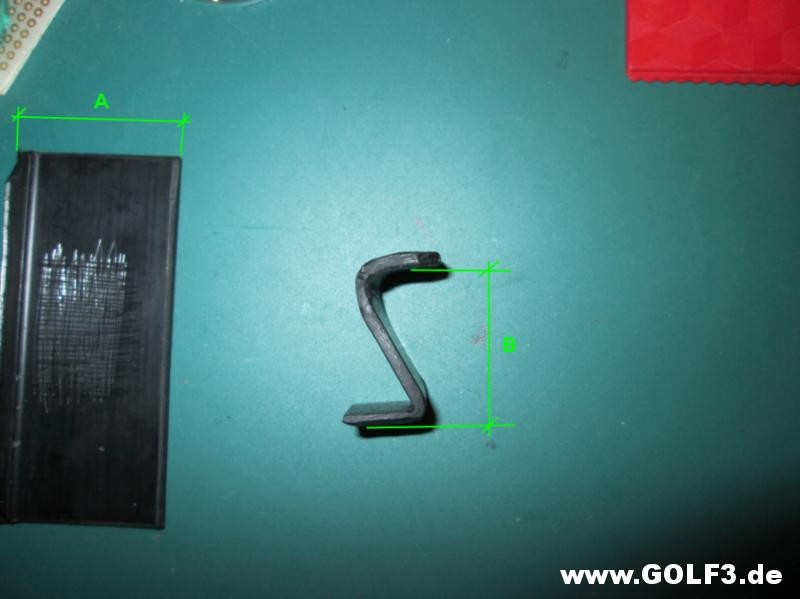

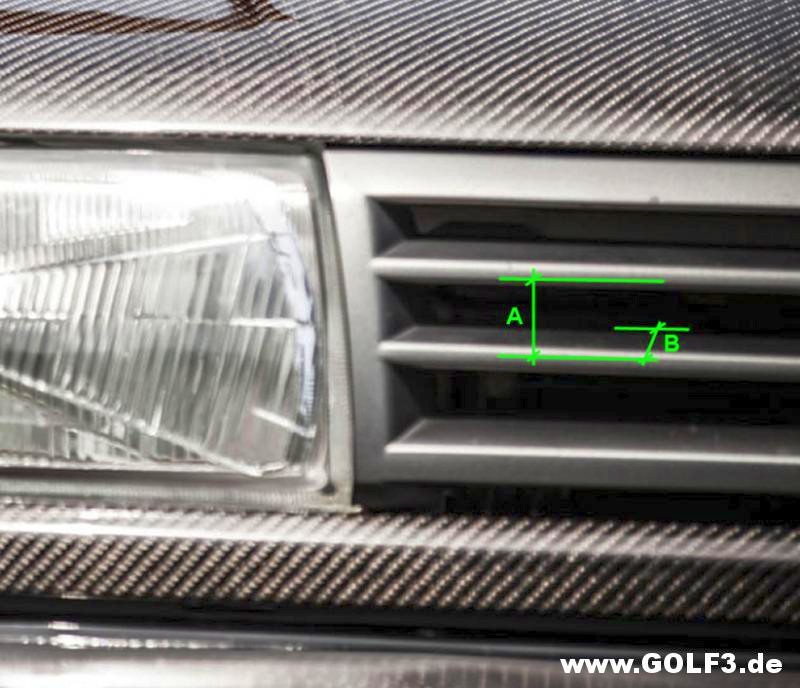

Hallo Dustin,

da ich keinen Vento Phase 1 Grill (eigentlich gar keinen Vento - Grill) habe kann ich das nicht sagen.
Aber ich denke mal, mit ein paar Anpassungen bzgl. den Maßen geht das dort auch.

http://www.golf3.de/direktupload/i/8...1399705848.jpg

http://www.golf3.de/direktupload/i/8...1399705879.jpg

Grüße, Ritschy

PS: Ich hoffe ich konnte Dir damit helfen. ;)

Vielen Dank Ritschy du konntest mir sehr helfen ;) ;) Ich miss mir nurnoch Überlegen was ich dran schreibe :D

Mfg Dustin

p.s. Hast du vieleicht eine Idee???

Hi Dustin, ich werde mir wahrscheinlich auch ein Emblem machen. Es könnte bei mir GTE werden. Golf Thomas E. Was hältst Du davon? Gruss Thomas

Hi Thomas ja das wäre was;) Das wäre bei mir dann VDA für Vento Dustin A. Oder die Buchstaben der Vornamen von mir und meiner Freundin also entweder DM oder MD für Dustin Maria ;) ;) ;)

Mfg Dustin

Ja auchb ne coole Idee. Dann könnte ich Gti lassen weil Golf Thomas Ingid, ha wie geil Ritschy wäre stolz !

Ja das glaube auch das er stolz wäre ;) ;)

Du könntest wirklich GTI lassen. Das beste daran ist dann noch das alle denken zu wissen was es heißt aber sie liegen falsch :D :D

Ja das wäre voll das Insider Ding. Das sollten wir machen willst Du dann G davor setzen? GMD ? o GMD ? Am besten in rot wie die Amis ähnlich "GMC" Gruss Thomas
