Fk angel eyes an 92er golf3


Hi ich hab fürn kollegen fk angel eyes besorgt.Die hab ich im am donnerstag abend eingebaut.
Dabei ist mir aufgefallen das wenn er normales abblendlicht an hat das fernlicht an ist und anderes rum.
Da warn adapter dabei die nicht verbaut worden sind da er die runten stecker drin hat statt die eckigen.
Also kann man eigentlich nur noch etwas in den scheinwerfern umstecken oder?
zu seinen golf
baujahr 92
orginale scheinwerfer waren H4
die FK angel eyes sind H7.

Das jeweils nur eins von beiden leuchtet ist normal.
Du könntest dir aber ne Brücke einbauen. Dann leuchten beide. Haben hier schon einige gemacht. :)

glaube er meint das anders... bei den fk angel eyes leuchten beim normalen abblendlicht die äußeren nicht die inneren leuchten !
das fernlicht ist normal das innere, richtig ?!

so versteh ichs

Das weiß ich bei meinem ist das so Abblendlicht an =Fernlicht kammer leuchtet. Schaltet er auf Fernlicht leuchtet die abblend kammer

wenn er abblendlicht an hat leuchten die inneren und die sind fürs fernlicht.
macht er fernlicht an leuchten die äusseren.

ja genau.. hatte in meinem ja auch angel eyes drin...
deshalb wundert es mich wie das sein kann ...
mh... komische sache

Ah ok! Klingt nach vertauschten Kabeln. Oder?

sind zwei stecker richtig?! bin grad nich sicher..
aber glaub
aber soviel ich weis sind die doch nich gleichgroß oder ?
und kabel musste ich nich "neu verlegen"

Du musst im Scheinwerfer die beiden Stecker, die auf die h7-Lampen kommen vertauschen.
Sind beide gleich.

Ok super vielen dank werde ich nachher mal machen

Richtig stecker der lampen tauschen und fertig.

moin zusammen habe mit den gleichen scheinis am 92er auch ein problem und zwar geht fern und abblendlicht seperat einwandrei, aber wenn ich fernlicht anschalte müsste dann die kammer fürs fernlicht auch an sein, habe das oben genannte problem auch gehabt, aber durch vertauschen der stecker gelöst. kann mir jemand helfen?
Mfg South

Meinst du Abblendlicht?
Wenn ja musst du ein Relai reinbauen

Abblendlicht schaltet sich ohne eine spezielle Klammer (meine hatten die nicht dabei) ab, wenn man Fernlicht anschaltet.

ja das meinte ich sry:)
nein meines wissens nach muss beides brennen wenn fernlicht eingeschaltet ist da der lichtkegel sonst zu schmal ist

Relaisplatz 10 PIN2 und PIN6 brücken.

Danke, damit kann ich null anfangen...
kenn mich mit elektro nicht aus...
vllt ein biiiischen genauer?:D

Hmmmm genauer....
Wenn du die klappe ganz unten im Fahrerfußraum abnimmst, kannst Du Sicherungen und relais sehen.
Dort ist auch der Platz 10 zu suchen. An dem Platz sind die Kontakte mit Zahlen gekennzeichnet.
An diesem platz setzt Du die Brücke, die hoffentlich bei deinen Angeleyes dabei war von Pin 2 zu Pin 6 ein

Das Ding nennt sich C-Brücke und kann aus zwei 2,8mm Steckerkontakten(m) und 10cm 2,5mm² Kabel selber gebaut werden. Dann an die beiden oben genannten Punkte einsetzen und erledigt.

Das hätte ich jetzt aber gerne erläutert.

Kollege hatte das Problem auch dann hat der irgendwie. Ein relai eingebaut und jetzt ist das Abblendlicht mit an wenn er Fernlicht an hat....

Das war dann aber kein Golf3 oder ein anderer VW aus der Bauzeit. Denn da ist es nur die Brücke. Okay man kann da auch eine Relaisschaltung einbauen, ist aber sinnlos. Der Aufwand ist dann erheblich. Es gibt allerdings auch Deppen, die bauen für die Nebelscheinwerfer statt der Brücke ein Relais ein. Naja, wer den Stromlaufplan lesen kann, der macht das nicht.

Und nochmal: Die C-Brücke ist kein VW-Teil. Bei den Doka ab Werk sitzt die Brücke im Kabelbaum zum Lenkstockschalter.

Über den gleichen relaissteckplatz werden auch die nebelscheinwerfer geschaltet.
Jetzt kannst Du wenn du eines der beiden (dokas oder nebelscheinwerfer) oder beides hast die jeweilige Brücke dafür einsetzen oder das relais mit der Nummer 53 rein stecken.
Das relais ist im Grunde genommen nur beide Brücken in einem Gehäuse.

Unsinn, das Relais ist bei VW durch die Z-Brücke ersetzt worden, weil das Relais beim Einsatz des Golf3-Lichtschalters seine Funktion aus dem Golf2 verloren hat.

Die C-Brücke gab es bei VW nie und es ist keine offizielle Lösung.

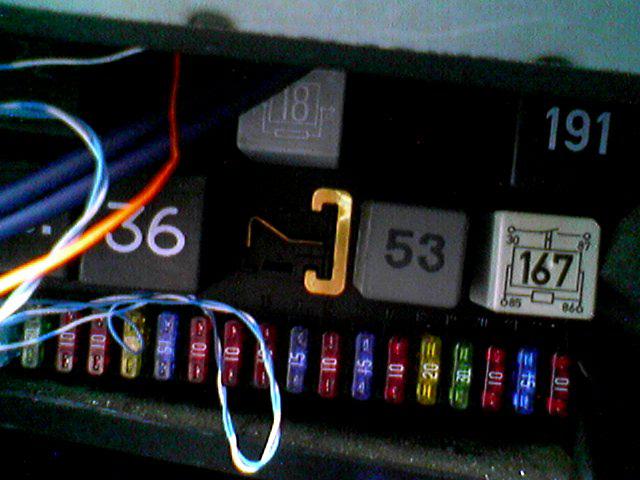

http://www.golf3.de/images/imported/2014/01/34.jpg

Die Klammer links neben dem Relais mit der Nummer 53 brauchst du. ;)

Und hier im Posting 19 ist die Anleitung. http://www.golf3.de/elektronik/69465...ngskasten.html

Wenn man nach C-Brücke sucht, dann findet man Dutzende Postings und in mehr wie einem ist auch das Bild der selbstgemachten Brücke drin

oke, das war hilfreich, dankaeschön werde mal nachschauen:)
