Glückwunsch zum Spender ;)
Viel Erfolg und Spaß beim Umbau....hoffe du dokumetierst das hier auch ;)

Andy, Ich muss sagen, du bist ne geile Sau :D Viel Spaß beim Umbau :D

Sehr schön, dass es vorwärts geht.
Bitte viele Bilder vom Umbau machen und auch hier hochladen ;)

Falls du noch Infos zu Schlauchverläufen o.ä. brauchst kannste mich auch fragen. Habe ja einen orignalen ABF mit CT.

Gutes Gelingen:cool2:

seeeeehr gut endlich gehts los, viel erfolg dabei ! :D

Sehr gut:) Viel erfolg und denk an Bilder und den Spaß beim Umbau:)

Coole Sache, dann hau mal ran!

yeah andy, hau rein. FT dieses jahr also mit 16v? :D

Andy das KLingt alles sehr gut ! Aber das Low Budget muss wohl nun aus der Überschrift verschwinden spätestens nach dem Umbau :p

Viel Erfolg beim Umbau und bitte fleißig hier berichten.

Das lustige ist:

Du hast einen ABF ohne Klima, willst aber Klima haben, musst also alle Nebenaggregate und deren Halter tauschen.

Ich habe einen ABF mit Klima, will aber die Klima entfernen, muss also ebenfalls alle Nebenaggregate und deren Halter tauschen.

Wir beide haben einen 2.0 8V (ich 2E ohne Klima, du AGG mit Klima).

Was ein Zufall :-)

Passen die Nebenaggregate und deren Halter vom 8V einfach so und ohne Probleme an den 16V?

Weil ich müsste dann auch alles von meinem jetzigen 8V 2E ohne Klima übernehmen und an den 16V ABF schrauben, da ich weiterhin ohne Klima unterwegs sein möchte.

Werde das ganze hier mit großem Interesse verfolgen, der Spaß steht mir auch noch bevor.

Sollte passen, soweit ich weiß, passt selbst das vom 1.8er...

Aber das ist doch schön, dass endlich der 16V einzug erhält. :)

Hallo zusammen,

Danke für das Daumen drücken, bekomme nur leichte Schweissperlen-Bildung zum Thema Climatronic Nachrüstung am ABF und Unterdruck Versorgung im Motorraum. WFS anlernen hab ich noch nie gemacht, "Werkzeug" dafür hab ich aber da. Für viele Photos wird wohl keine Zeit sein, ölige Finger am Smartphone - nee, mal schauen.

Der Wagen an sich wird auch immer low - Budget bleiben :)

Yeah, wenn der Hobel bis dahin läuft, dann auch ab zum FT2K15!

@Mustang80: Ja Danke, mach auf jeden Fall mal ein Bild vom Motorraum wegen Unterdruckschläuchen, das bereitet mir Kopfzerbrechen, das einzige, wovon ich keine Unterlagen habe.

Hat jemand Kontaktdaten von Herrn Garlock? :D
Bei der ABF-Probefahrt im Spenderwagen kommt der AGG ja vor 3500 echt gefühlt besser aus'm Quark. Hatte ich irgendwie anders in Erinnerung. Aber dann zieht der 16V los. Bee doo bee doo bee doo!

Ach, Smartphones halten das super aus, glaub mir :D

Ja dann mal viel Erfolg beim Umbau Andy

Mit Handschuhen schrauben, dann muss man sich und das Handy hinterher nicht so schrubben ;)

Mit Handschuhen fummeln mach' eigentlich immer, bei der ersten stressigen Schraube aber zieh ich die aus, vergesse die dann wieder an zu ziehen! Schwarzhand-Fail.

Es gibt keine stressigen Schrauben, nur stressige Finger :P

Kein Problem. Erinner mich nochmal ab Anfang April dran. Bis dahin schläft meiner noch in der Winterresidenz und da komm ich vorher auch nicht vorbei ;)

Kann dir damit dienen
http://www.golf3.de/images/imported/2015/03/338.jpg

Garlock Email kommt per pn

Haha, so geht's mir auch.

Ach, das Smartphone hält das bisschen dreck definitiv aus. :P

Mit Handschuhen arbeite ich einfach nicht gern beim Schrauben... Wenn es um Kraft geht oder mit dem Winkelschleifer, dann ja, sonst eher nciht...

Der Mehrventiler-Gerät wurde erfolgreich deinstalliert. Die Woche noch ein paar Kleinteile besorgen (WaPu machen wir noch neu, Lager ist böse hinüber)

Im Moment schlage ich mich mit Stromlaufplänen und anderen Dokumentationen die Nächte um die Ohren, um die maximale Seriennähe zu erreichen... Viele kleine Details, die nicht beachtet wurden.

-> Klimakompressorantrieb: Andere Riemen/Scheiben ist klar, aber Halter natürlich, Zentrale Riemenscheibe etc.
-> Unterdruckverrohrung für Climatronic, Versorgung Unterdruck Resevoir etc.
-> Temperatursensoren und Öffnerkontakte für Kompressorabschaltung ABF
-> Habe eventuell meinen 3. falschen Kabelbaum besorgt, entweder passen Stromlaufpläne nicht, oder mein Kabelbaum, Leitungsquerschnitte passen irgendwie nicht (Habe Econ CT, aber Kabelbaum ist wohl nicht von 1996?, Off CT?)
-> WFS Anbindung war erst unklar, hat sich aber jetzt gelichtet, Diagnoseleitung wird durch die WFS durchgeschliffen

http://www.golf3.de/direktupload/i/t...1427041304.jpg http://www.golf3.de/direktupload/i/t...1427041372.jpg

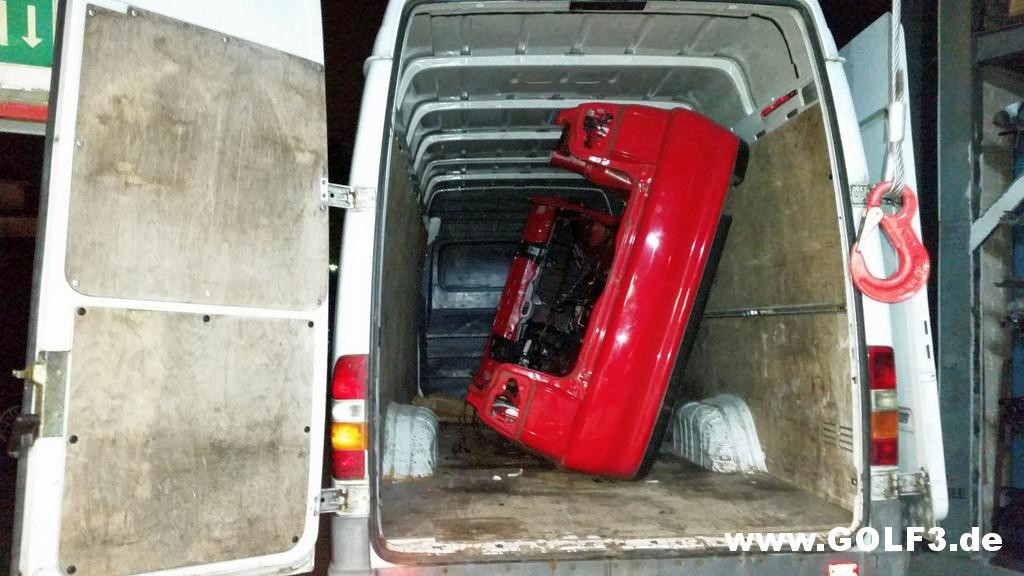

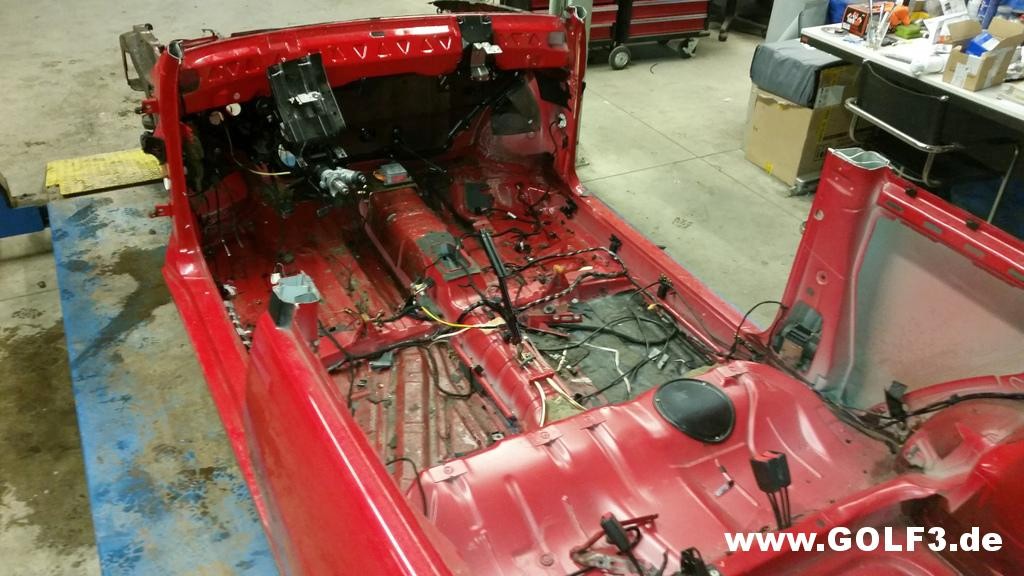

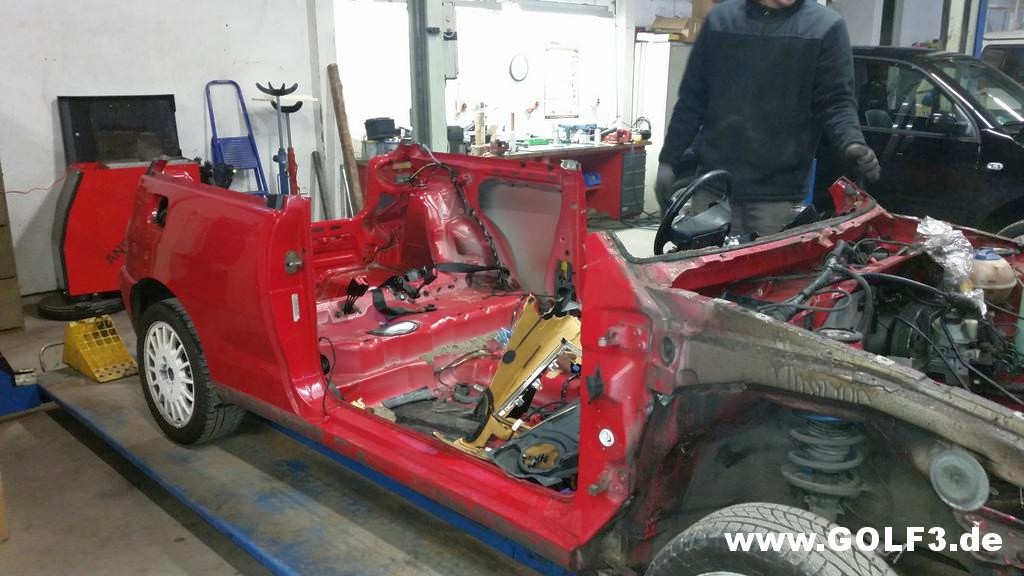

Gestern haben wir den Spender klein gemacht. Schönes Cabrio! :D Die leeren Wagen konnte man später zu 2 über den Boden ziehen. Ab zum Schrotthändler.

http://www.golf3.de/direktupload/i/t...1427402330.jpg http://www.golf3.de/direktupload/i/t...1427402429.jpg http://www.golf3.de/direktupload/i/t...1427402468.jpg

@Mitleser: Wissen Sie, ob dieser Stecker T12a nun zur ECON Climatronic oder OFF Climatronic gehört? Und wenn OFF, kann man diesen so umarbeiten, dass er zur ECON Climatronic passt?

http://www.golf3.de/direktupload/i/t...1427402655.jpg http://www.golf3.de/direktupload/i/t...1427402676.jpg

geht ja gut vorran.. Go Go Go! :D

Du hast dir einen Seat ABF genommen. Du weißt schon das es sehr viele Unterschiede zwischen Seat und VW gibt? Wenn du da besondere fragen hast am besten an 1H9 wenden. Der hat das Thema Seat ABF in Golf 3 schon hinter sich.

Moin Jan,
hoffe auch, dass mein Wissen vollständig ist, welche Unterschiede es zwischen ABF Seat und ABF VW gibt. Mechanisch gibt es keine, bis auf Kupplungsbetätigung. Kabelbaum wird nicht aus dem Ibiza genommen, sondern einer aus einem 96er 16V Golf 3. Digifant 3.2 vom Seat passt auch. Kurbelwellen-Gehäusenentlüftung ist ein wenig anders, Luftansaugung und Kasten ebenfalls. Wird aber wie original auf Golf 3 Baujahr 1996 umgerüstet. Aggregateträger kommt von meinem AGG u.a. wegen Klimakompressor. Kühlwasserschläuche laufen auch anders, Seat hat beim Wasserkühler die Flansche fahrerseitig.
Das einzige, was im Moment nicht passt, aber dafür kann der Spender nix dafür, ist die Verbindung Motorkabelbaum und Climatronic.

Wenn jemanden noch etwas einfallen sollte, gerne her damit. Spätestens am Tag des des Engine-Swap Tag werde ich das dann schmerzlich feststellen :)

Als erstes würde mich mal die mechanische Kupplungsbetätigung interessieren, evtl Bilder. Fahre ja bei mir schon seit dem Umbau, einen umgebauten T4 Zug.

Zur Klima... Da müsste ich mal bei mir schauen, da ich ECON habe. Mein Stecker musste auch umgepinnt werden. Frag mich aber nicht wie das genau aussehen muss, war nicht so einfach und bei mir hat das ein Kumpel gemacht, der da echt fit ist.

N´abend Daniel,
wie meinst das mit dem Interesse an der Kupplungsbetätigung? Werde auf hydraulische Kuppung umbauen, habe zum Glück schon alle 3 Löcher in der Spritzwand. Werde nur den Getriebehalter wechseln, die "Gabel" hat an der Stelle eine Aussparung für den Seilzug.

Wollte meinen "Jubi 16V Replika" halt genau so bauen, wie er ab Werk wäre. Weiss auch nicht so recht, was ich mir da antue :D. Besonders die Climatronic macht mir BIS JETZT Kopfzerbrechen.
Habe den Motorkabelbaum umgepinnt. Vollständigerhalber poste ich es auch hier in meinem Showroom-Threat:

Ich musste den Kabelbaum des seperat gekauften Kabelbaumes eines ABF mit Climattronic von 1996 umstricken. Entweder war es ein Übergangsfahrzeug, oder Import, keine Ahnung. Es ist jedenfalls für OFF-Climatronic Anlagen. Habe es mal so gut wie ich kann beschrieben, was ich gemacht habe für eventuelle Leidensgenossen, und für die Nachwelt im Web. :)

No code has to be inserted here.

No code has to be inserted here.

Motorkabelbaum Abschnitt Climatronic T12a MKB: ABF "OFF" Version

http://www.golf3.de/direktupload/i/t...1427402655.jpg http://www.golf3.de/direktupload/i/t...1427402676.jpg

T12a/01: blau
T12a/02: gelb/blau
T12a/03: rot/weiss ~4mm² (!)
T12a/04: rot ~2,5mm²
T12a/05: schwarz/rot
T12a/06: rot/blau
T12a/07: blau
T12a/08: gelb/rot
T12a/09: blau/gelb
T12a/10: schwarz/weiss Geber G 62 Wassertemperaturfühler
T12a/11: braun/blau und braun/blau Gebermasse von G 62 und G 17
Kühlwassertemperatur
T12a/12: blau Brücke zu T12a/1


Motorkabelbaum Abschnitt Climatronic T12a MKB: AGG "ECON" Version (ohne Dokumentation)

http://www.golf3.de/direktupload/i/t...1427748745.jpg http://www.golf3.de/direktupload/i/t...1427748765.jpg http://www.golf3.de/direktupload/i/t...1427749077.jpg


Motorkabelbaum Abschnitt Climatronic T12a MKB: ABF "ECON" Version

http://www.golf3.de/direktupload/i/t...1427748094.jpg http://www.golf3.de/direktupload/i/t...1427748118.jpg

T12a/01: grün/blau - geht zu Pin 2 von F 129, und in grau/grün geht zu Stecker T10a/Kontakt 3 von J 293 Steuergerät Lüfter
T12a/02: grün - nur bei MKB: AFT und AGG Steuergerät, Pin 13 (Funktion unbekannt)
T12a/03: blau - bei MKB: ABF, AGG, AFT und ADZ, Pin 39 (Drehzahlanhebung)
T12a/04: rot - kommt von Motorraumstecker G2/Kontakt 9, geht zur Sicherung 101 in 5A, dann zu Stecker T28b/Kontakt 13
T12a/05: schwarz/rot - Verbindung C22, Klemme X (eigentlich Xa), geht mit anderen Kabel vom Strang Scheinwerfer/Klimaanlage zu TV18 (Einzelverbindung, gelber Stecker)
T12a/06: grün/lila - nur bei Automatik, zum Steuergerät J 217 (Kickdown-Signal, für kurzzeitiges ausschalten des Klimakompressors)
T12a/07: blau - von T28b/Kontakt 19 von J 255 (Climatronic Steuergerät) - bei MKB: AGG / AGZ: in grün/weiss zum Steuergerät J 293, Stecker T10a/Kontakt 8, bei MKB: ABF in grün/braun zum Temperaturschalter F 163 (Temperaturschalter, Öffnerkontakt, öffnet bei 119°C, schliesst wieder bei 112°C - öffnet also Magnetkupplung von Klimakompressor), alle MKB: in blau zu Pin 1 von F 129, Öffnerkontakt Druckschalter am Trockner
T12a/08: von Stecker T28/Kontakt 5 von J 255 (Climattronic Steuergerät) gelb/rot zu T10a/Kontakt 2, J 293 (Steuergerät Lüfter) und in grün/grau zu Pin 3 von F 129, Schliesserkontakt, Druckschalter am Trockner
T12a/09: blau/gelb - G 17 Aussentemperaturfühler Pin 1 (einfacher NTC Thermistor/Widerstand)
T12a/10: nicht belegt
T12a/11: braun/blau - Gebermasse von G17 Aussentemperaturfühler Pin 2
T12a/12: schwarz/rot, von T1a, Einzelverbindung (gelb), von Sicherung S6, mit 30A kommend, geht zu C63 Plusverbindung Strang Climatronic, Klemme Xa (Frischluftgebläse V2, Pin 1)

Vorgenommene Änderung am T12a OFF -> ECON Version

(Ohne Bild) Erstmal die betroffenen Kontakte am T12a auspinnen Motorkabelbaum-seitig.

Entfernen der seperaten Sicherung, Dauerplus aus Motorkabelbaum, Stecker N von der ZE, rot/weisse Leitung 4mm² (?), aus T12a/Kontakt 3 ausgepinnt.

Relais an Relaisplatz 1 an der ZE wird entfernt, nicht mehr benötigt bei ECON Climatronic.

Dauerplus an gezeigter Stelle trennen, höllisch gut isolieren! Oder an anderer Stelle trennen, ggf. kürzen.

http://www.golf3.de/direktupload/i/t...1427749264.jpg http://www.golf3.de/direktupload/i/t...1427751050.jpg

Vom Motorraumstecker G2/Kontakt 9 (gehört zum Motorkabelbaum), geht zu T12a/Kontakt 4, 0,5mm² in rot, neu ziehen

http://www.golf3.de/direktupload/i/t...1427749528.jpg

Wassertemperaturgeber G 62 bei ECON Climatronic nicht mehr nötig, bei ABF ist es ein 4-poliger Stecker in grün. Im gleichen Gehäuse ist auch der Öffnerkontakt F 163, Temperaturschalter, den es nur beim ABF gibt, er öffnet bei 120°, schliesst wieder bei 11?°. Passender Stecker muss noch herausgefunden werden. Er unterbricht den Steuerstromkreis der Kupplung des Klimakompressor bei zu hoher Betriebstemperatur beim ABF. Zur allerhöchster Not, wird dieser erstmal gebrückt, bitte auf eigene Verantwortung! Kabel schwarz/weiss und braun/blau verbleiben ohne Funktion von G62, am Stecker T12a aber den braun/blau von G 17 drin lassen! (Gebermasse von Aussentemperaturfühler G 17)

http://www.golf3.de/direktupload/i/t...1427750172.jpg

In den T12a/12 muss in schwarz/rot, in 2,5mm², als T1a, Einzelverbindung (gelb), Teilenummer: 191 972 761 C. Einzeln ist die Beschaffung des Steckers schwierig, habe diesen aus dem alten ECON Kabelbaum vom AGG Motor ausgepinnt. Dieses versorgt Massegeschaltet das Frischluftgebläse V2.

http://www.golf3.de/direktupload/i/t...1427748094.jpg

Direkt von der Durchführung an der Spritzwand Motorkabelbaum <---> ZE, Isolierung entfernen, an der bebilderten Stelle, direkt an der Y-Kreuzung nach der Spritzwand. Neues Kabel* in 0,5mm² in grün von T12a/Kontakt 3 ziehen, laut Stromlaufplan sollte es blau sein, habe es aber für die Übersichtlichkeit in grün gemacht. Ab Werk verpresste Stelle hinter dem Abzweig zum Motorsteuergerät (Achtung, hier nur vollständige Info nur für MKB: ABF) zum Stecker T68/Kontakt 39 trennen und mit dem neuen Kabel* in grün zum Kontakt an dieser Stelle verlöten, es geht hier zum T12a/Kontakt 3. Hier habe ich gelötet, auf eigene Verantwortung. Im PKW-Bereich wird eigentlich nur Kabel verpresst. Perfekte Lösung wäre hier, das grüne Kabel von T68/Kontakt 39 zu T12a/Kontakt 3 komplett neu zu ziehen. Der halbe Kabelbaum müsste dafür entkernt werden.
Der vebliebende (links im Bild) verpresste Kontakt geht zum Lüftersteuergerät J 293 T10/Kontakt 8 zum Pin 2 von F 163 (Temperaturschalter Öffnerkontakt).
Alle geöffneten/getrennten Kabel gewissenhaft isolieren, geöffneten Kabelbaum an der Stelle neu wickeln.

Alle neuen und alten Verbindungen von T12a sehr aufmerksam kontrollieren, durchklingeln/durchmessen. Alle neu verpressten (eigentlich nicht verlöteten) Kabelverbindung Widerstandsmessung machen, sollte deutlich unter 1 Ohm sein.

http://www.golf3.de/direktupload/i/t...1427751853.jpg

EDIT: Kleines Update:

Climatronic läuft, dieser fiese Stecker hat sich noch versteckt: Xa-Kontakt bei Potentialverteiler TV18. Hab ich leider übersehen.
Die Climatronic tut jetzt ihren Dienst, nun läuft natürlich auch Lüfter Stufe 1 - Operation Kabelbaum umstricken geglückt.

Interessant, dass der Standheizungsmodus aktiviert wird, wenn Xa nicht aktiv. So könnte man mit 2 Wechslerrelais eine Standheizung mit der Climatronic sinnvoll koppeln.

http://www.golf3.de/direktupload/i/t...1428871086.jpg

Edit 12.04.2015: Umbau erfolgreich, getestet!

Ich kenne das Problem mit der Climatronic, war bei mir genauso. Der ABF hatte ne OFF und mein Variant ne ECON. Da ich nicht dabei war, als mein Kumpel den Kabelbaum angepasst hat, ist es für mich jetzt leider schwierig nachzuvollziehen.

Zur Kupplung: wollte nur wissen wie das original bei deinem Spender war? Hatte der auch hydraulisch oder mechanisch?

N´abend!

Der Spender, ein 97er Seat Ibiza Cupra, hatte Seilzugkupplung.

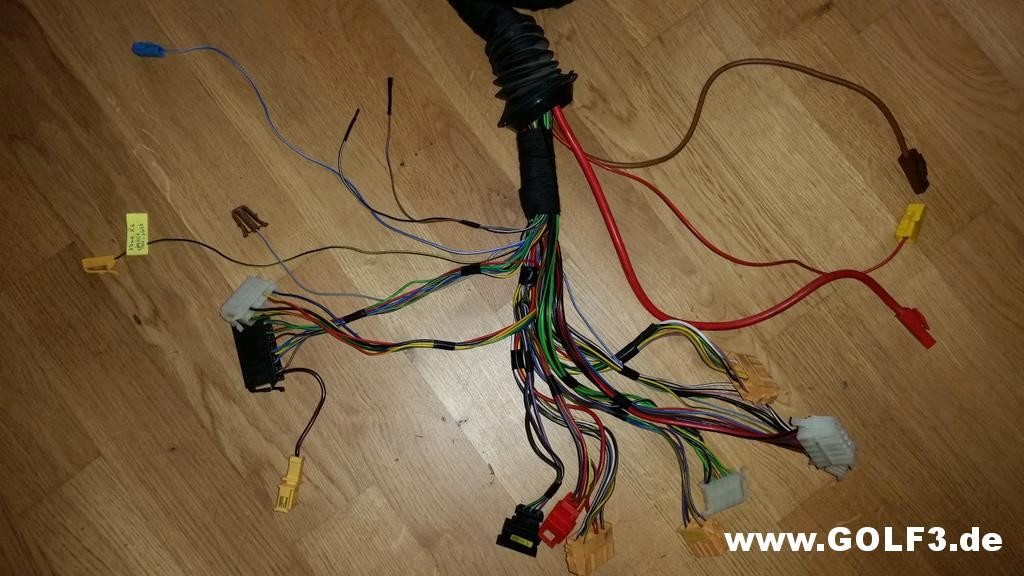

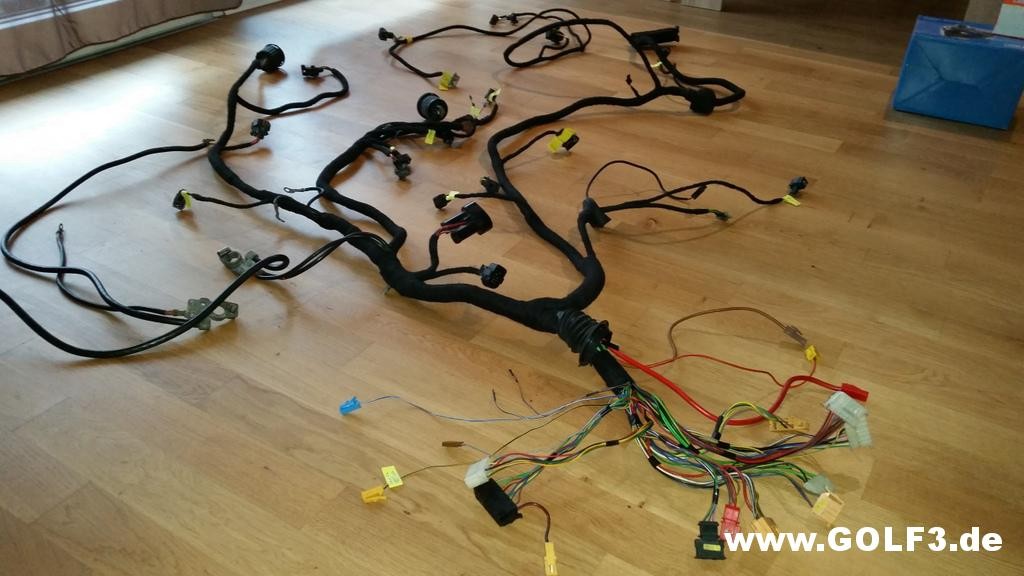

Habe jetzt den Strang für Climatronic am Motorkabelbaum angepasst, wie Serie. Hoffe, dass dieser auf Anhieb funktioniert. Die Stecker im Motorraum kenne ich mittlerweile alle beim Vornamen, alle Stecker sind beschriftet, bei der ZE die Einzelkontakte (Xa, Diagnose, Geschwindigkeitssignal) ebenfalls.

Leider hat mein Herr Kumpel Mechaniker nicht so viel Zeit an den Wochenenden, Saisonanfang. Hoffe dass es nun im April klappt. Im Moment langweilt sich mein ABF auf einer Euro-Palette :(

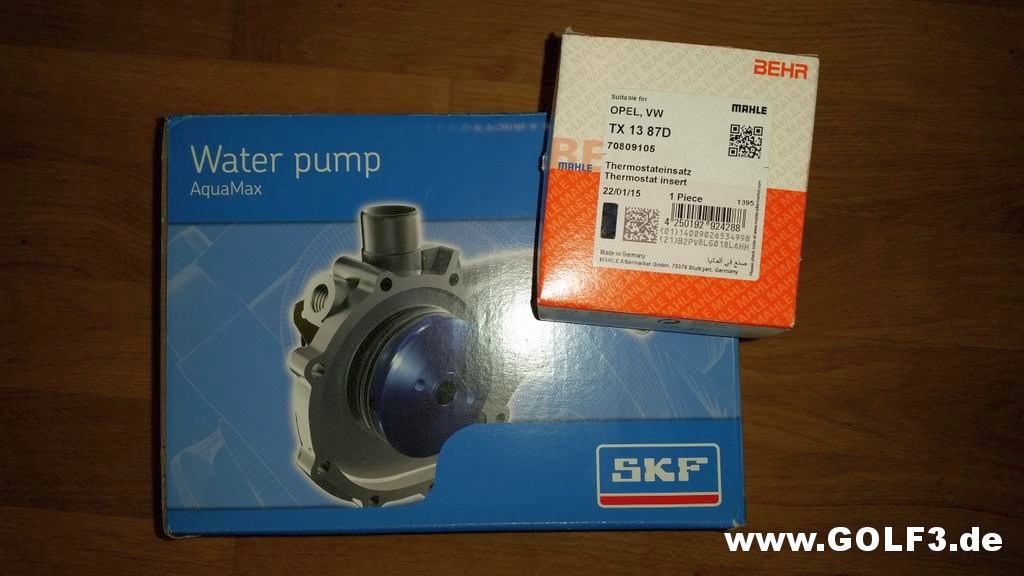

Dazu direkt einfach eine neue Wasserpumpe eingebaut!

http://www.golf3.de/direktupload/i/t...1428085203.jpg http://www.golf3.de/direktupload/i/t...1428085226.jpg http://www.golf3.de/direktupload/i/t...1428085243.jpg

Kupplung auf hydraulisch umfummeln ist ein grosses Ars....och.

Jetzt ist der Blödsinn drin, Motor nebenbei auch. Der Kabelbaum muss noch in die ZE eingesteckt werden. Im Motorraum bisschen noch aufräumen, und Kühlwasser-Verrohung zu Ende stellen. Am Donnerstag wollten wir mal Zündschlüssel umdrehen.

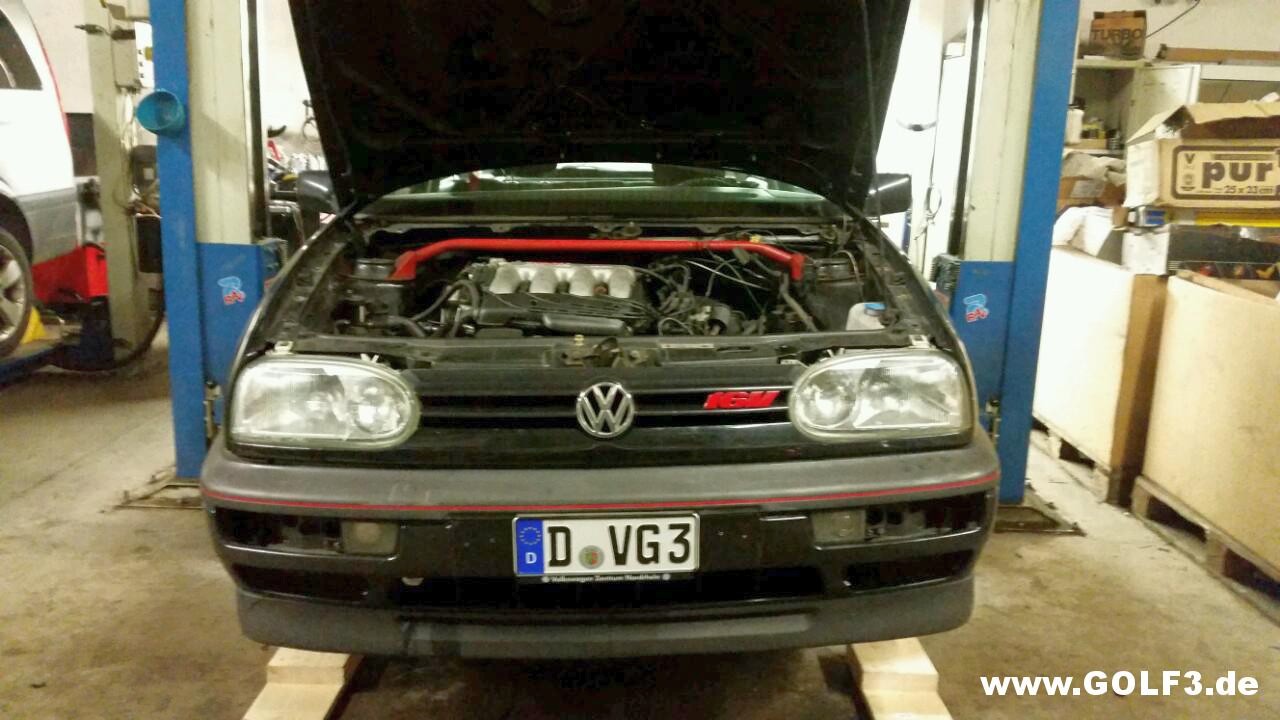

An diesen Anblick könnte ich mich gewöhnen. :)

http://www.golf3.de/direktupload/i/t...1428475545.jpg

Sehr schön so ein 16v jubi.
Hätte ich auch gerne.

Viel Spaß damit;)

http://www.golf3.de/direktupload/i/8...1428478282.jpg

Na dann weiter, dann läuft der hobel ja wirklich bald.

Top! Fleißig, fleißig! :)

http://www.golf3.de/images/imported/2015/04/176.jpg

So gefällt mir das!

Uh Fail. Motor drin, kann man starten, geht ja wieder aus. Mein "Diagnose" Programm macht aber keine Anpassung, oder gibt keine Fehlermeldung aus. Habe es so gemacht: http://www.golf3.de/elektronik/70736...-anlernen.html
Kann jemand in NRW MSTG an WFS mit
bestehenden Schlüssel anlernen?

frag mal smove aka Gshep, der hat das bei sich afaik auch gemacht

Danke für die Info mit der Kupplung. Warum hast die nicht auf Seilzug gelassen?

Servus hast du kein Programm dafür?

NRW ist leider zu weit weg.

Ein Programm habe ich dafür. Der Fehler sitzt zwischen Bildschirm und Stuhl. Ich habe nicht das WFS Steuergerät angesprochen, sondern das Motorsteuergerät. Hoffentlich hab ich da nichts unbrauchbar gemacht mit dem "nullen" bei Funktion 10 (Adaption). Starte gleich noch mal einen Versuch. Dieses Mal WFS natürlich ansprechen. :D

chrm :D Fehler 40 ist der klassiker :D

(Natürlich wird die WFS angelernt, nicht das MSTG! Mal nebenbei bemerkt)

Aaaaaber: Der Karton lebt! Erste Probefahrt: Direkt 30km Autobahn nach Hause, ich war der letzte in der Werkstatt. Also direkt Feuertaufe. Werkzeugkiste in den Kofferraum gehauen, für ganz böse Ausfälle. Irgendwann dann Öltemp über 90°, mal ein Gang runter, ganz rechtes Pedal runtergedrückt, dann musste ich grinsen. Ist schon ein Unterschied zu merken, unten herum ist der ABF aber einen ticken müder als der 8V 2.0 AGG.

Fazit: Kinderkrankheiten nun austreiben:

-Thermoschalter Wasserkühlkreislauf schaltet nicht bzw. Lüfter springen nicht an
-Aussentemperatur in der Climatronic sichtbar, dann nach einiger Zeit geht es in das berühmte "HE" für die nicht vorhandene Standheizung. Nochmal checken.
-Hydraulische Kupplung ist herrlich, muss aber nochmal entlüftet werden
-Schaltung einstellen, Schaltstange steht nicht mittig im Innenraum
-Auspuff kommt etwas an Hinterachse (nun echte 63mm von Krümmer bis hinten)
-Lichterkabelbaum noch schöner verlegen
-km/h Skala geht nicht - wo ist der 3-polige Stecker im Motorraum zum Henker?
-Meine schöne 90A LiMa hat sich beim Umbau verabschiedet. Läd nicht mehr. Also Übergang erstmal die olle 70A LiMa von Spenderauto drin.

Ich denke Problem 1 + 2 hängen zusammen.

Jetzt brauche ich erstmal 24h Schrauber-frei, die Woche war haarig. Nach der Berufschule über 1,5h fast jeden Tag zur Werkstatt gereist. Werde zu alt für so´n Quatsch. :)

Danke an Worch-Performance!

Wollte es so nah am Serienzustand wie möglich haben. Und mein VAG belastetes Umfeld haben mir immer von der hydraulischen vorgeschwärmt. :)
