Da ich auch andere Dinge zu erledigen hatte, gings erst Heue weiter:
http://www.golf3.de/images/imported/2015/07/98.jpg

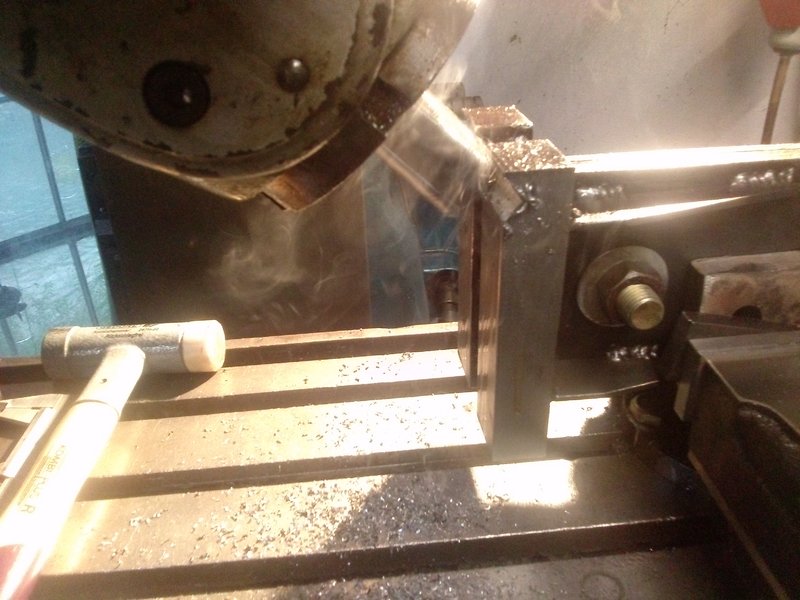

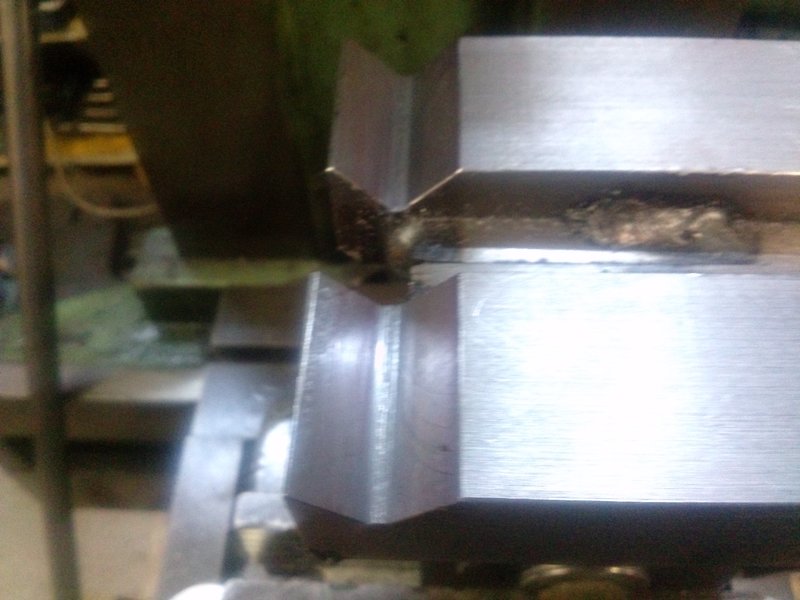

Fräsen des Prismas

http://www.golf3.de/images/imported/2015/07/99.jpg

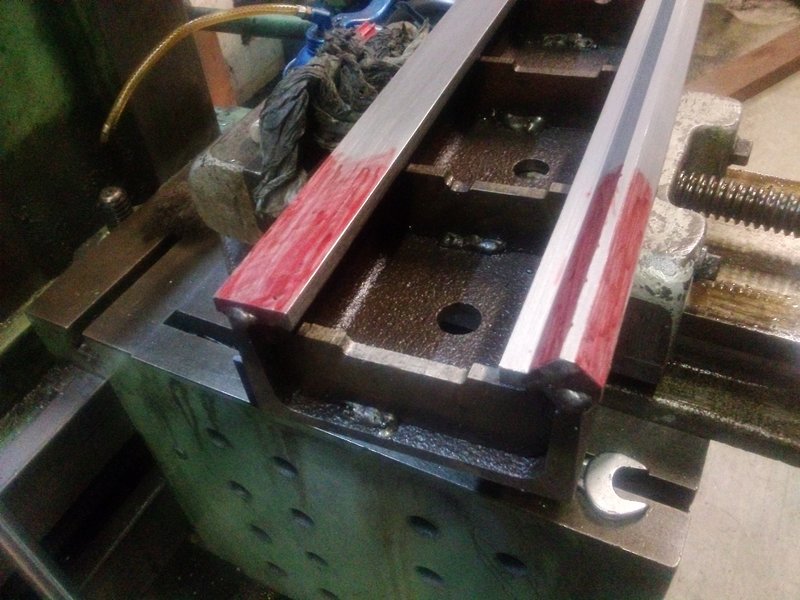

Um die Richtige Tiefe zu ermitteln habe ich die Führungen mit Edding tuschiert.
So konnte ich feststellen, wie weit ich das Prisma noch verbreitern muss, bis die Druckstellen Gleichmäßig waren.

http://www.golf3.de/images/imported/2015/07/100.jpg

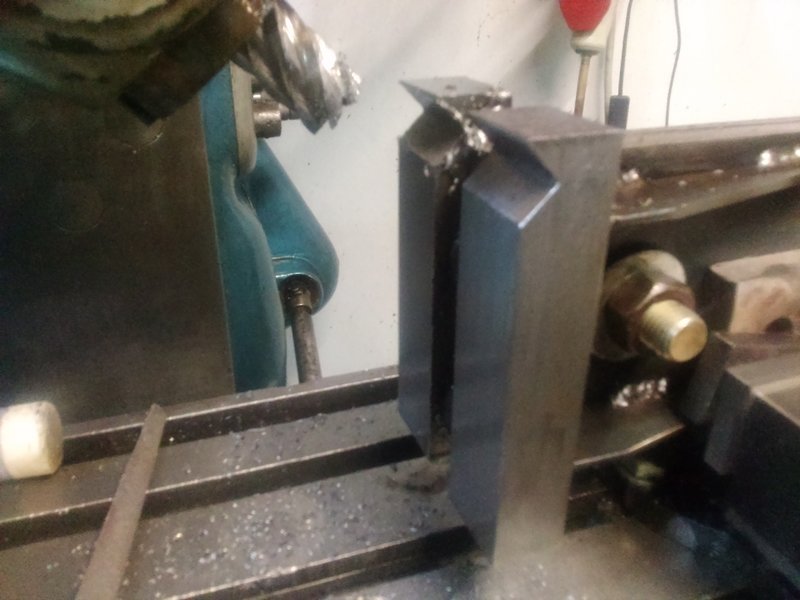

Fertig Gefräst

http://www.golf3.de/images/imported/2015/07/101.jpg

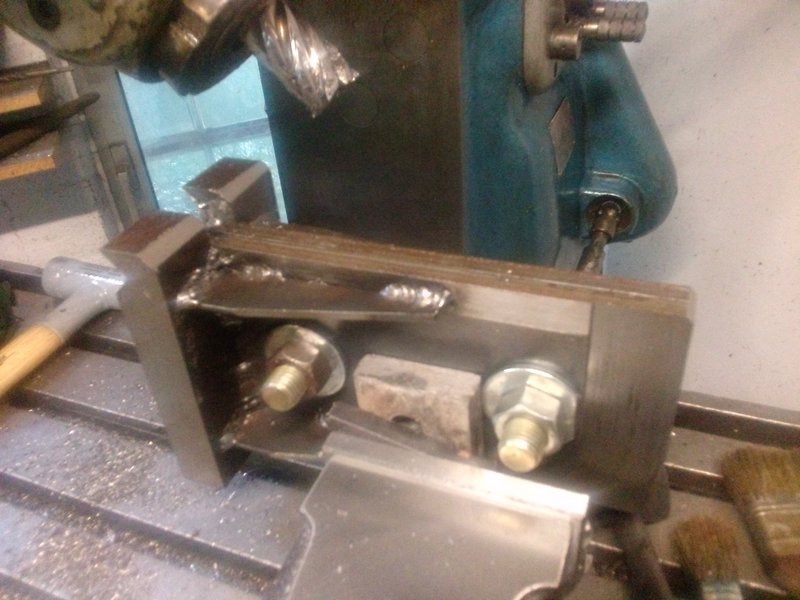

Noch ein paar Fasen fürs Auge.

http://www.golf3.de/images/imported/2015/07/102.jpg

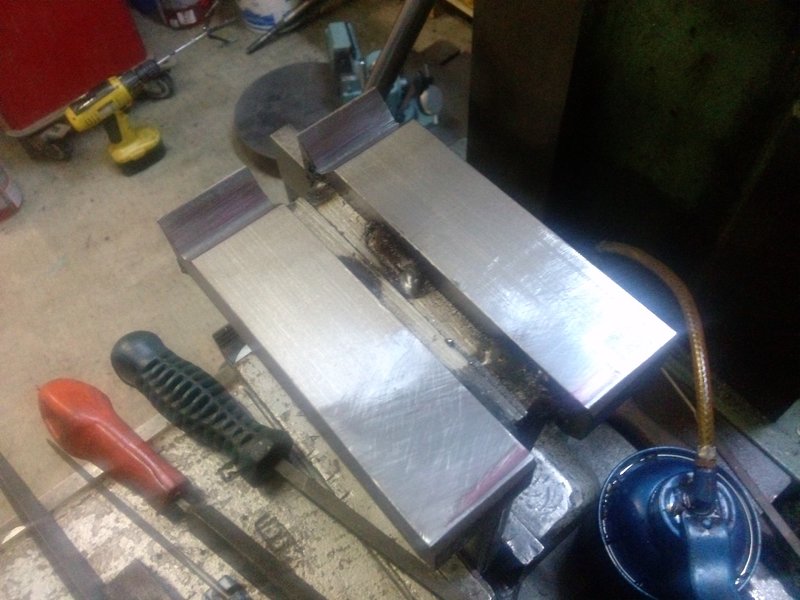

Der Rest wurde mit der Feile und Schleifstein angepasst.

http://www.golf3.de/images/imported/2015/07/103.jpg

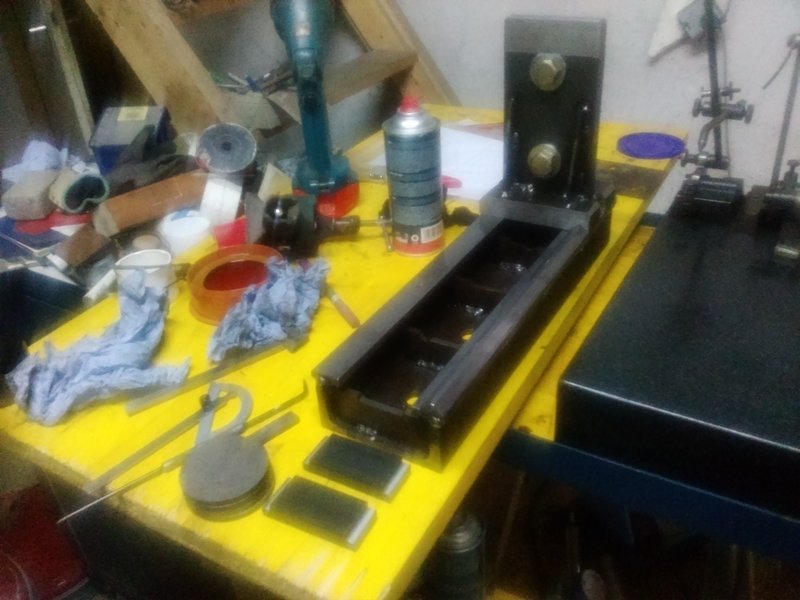

Solange bis die Seitenteile auf dem Grundrahmen satt auflagen.

http://www.golf3.de/images/imported/2015/07/104.jpg
Fast fertig^^

mfg Patrick

Ich find das ja alles interessant aber was zum Geier baust du da? :D...

Haha das denke ich mir auch Amazing. Geht es noch um den Munga? =)

Na ganz einfach.
Die Kurbelwelle für den Motor muss nach dem Umbau bzw. Neubau auch wieder gewuchtet werden.
Und genau dafür gehört das Ding.

Sieht nur so wichtig aus, da ich es gleich etwas universeller baue, um es später für andere Teile auch noch verwenden zu können.

Ach du baust dir ein Teil zum Wuchten von Kurbelwellen? Sag das doch, ich dachte schon fast, du baust den Motor in Teilen nach :D

Moin,
http://www.golf3.de/images/imported/2015/07/110.jpg

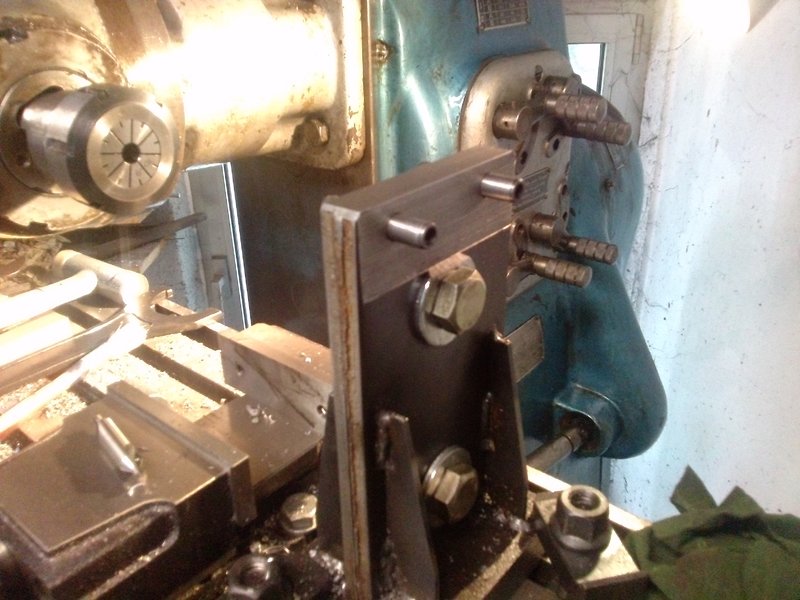

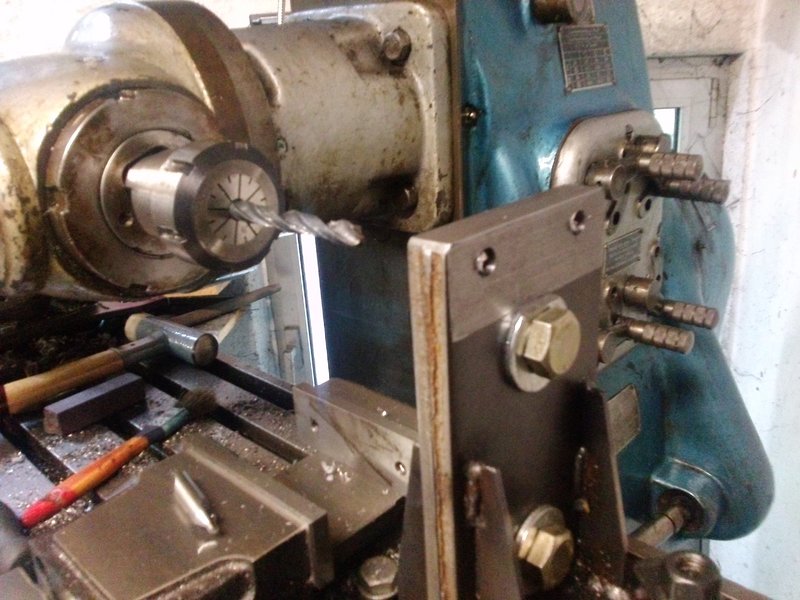

heut hab ich die Aufnahmen für die Scheiben gebohrt

http://www.golf3.de/images/imported/2015/07/111.jpg
Mit der Reibahle nach und die Passstifte passen sogar ^^

http://www.golf3.de/images/imported/2015/07/112.jpg

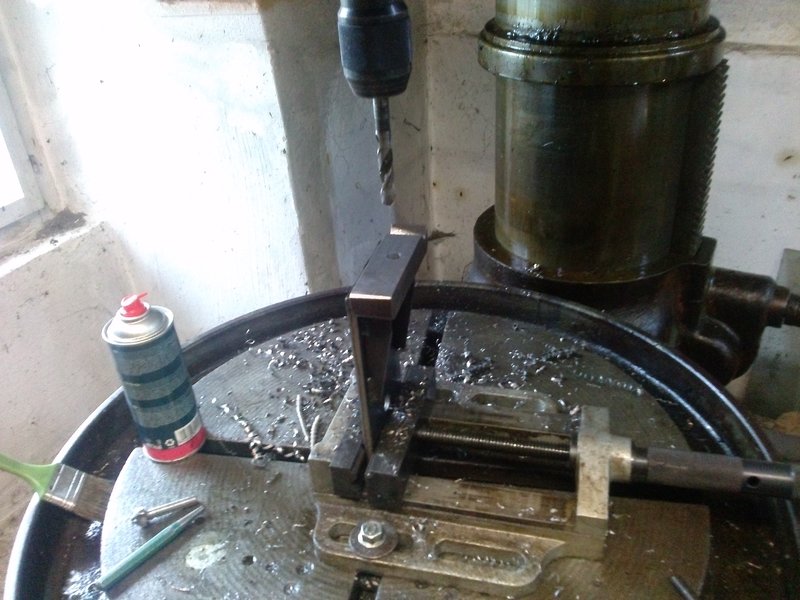

Die Hälften brauchten dann noch die Spannbohrung

http://www.golf3.de/images/imported/2015/07/113.jpg

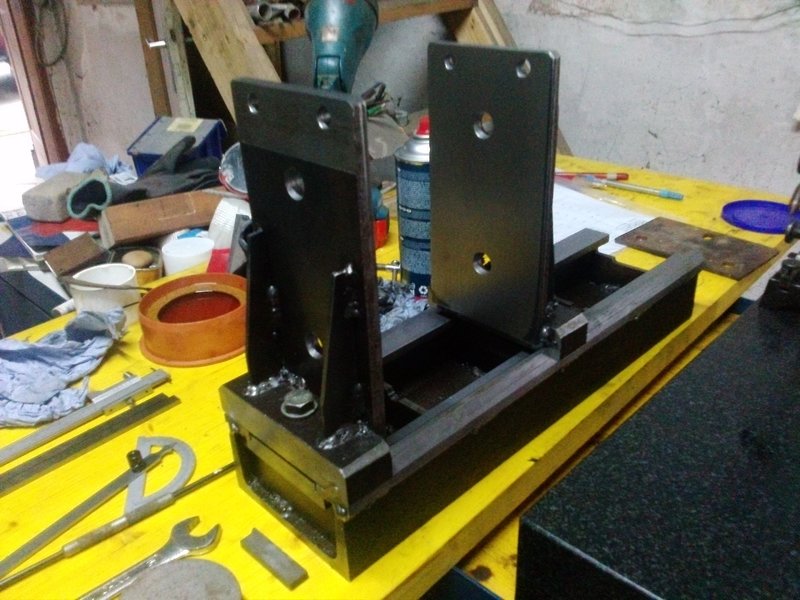

Und so sieht das ganze dann fertig ohne Drehteile und Farbe aus ^^

mfg Patrick

So kurze Aktualisierung

http://www.golf3.de/images/imported/2015/07/190.jpg

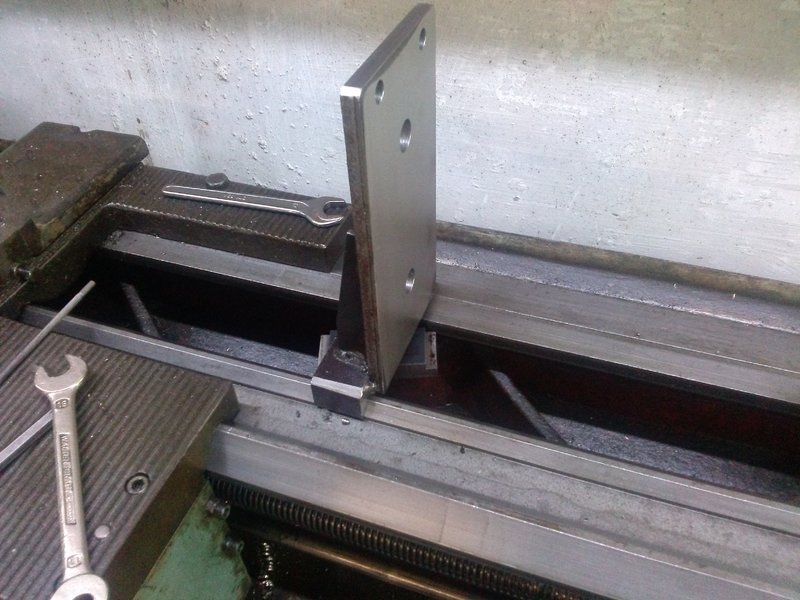

Das Prisma habe ich bewusst so gewählt, da ich so die Lagerböcke auch auf der Drehbank motieren kann falls ich mal was Längeres zum Wuchten habe. ::hammer::

Leider ist das Projekt erst mal auf eis, da ich ein paar meine Autos Insten muss, zum Verkaufen.

Werd mir ein neues Spielzeug anlachen ^^

mfg Patrick

Frage mich, ob du, bevor du deine Autos verkaufst, eher noch ne 5 Achs CNC und dein eigenes Weltraumprogramm hochziehst...

Ich wünschte, ich hätte einen Ausbildung in Richtung Metall...

Abend,
Immer nur an den Autos werken wird fad.
Jetzt hab ich die tage hier mal weiter gebastelt:

http://www.golf3.de/images/imported/2015/09/35.jpg

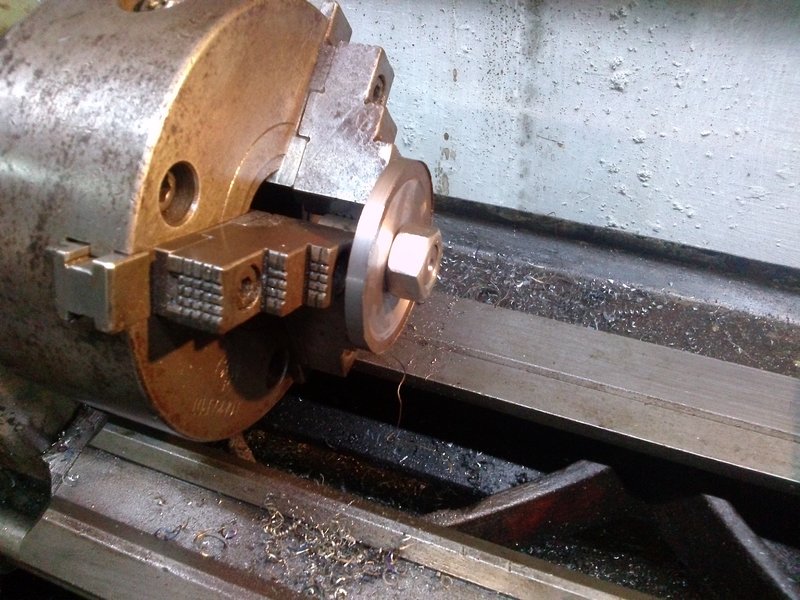

Die Scheiben außen überdreht und die Seiten bearbeitet

http://www.golf3.de/images/imported/2015/09/36.jpg

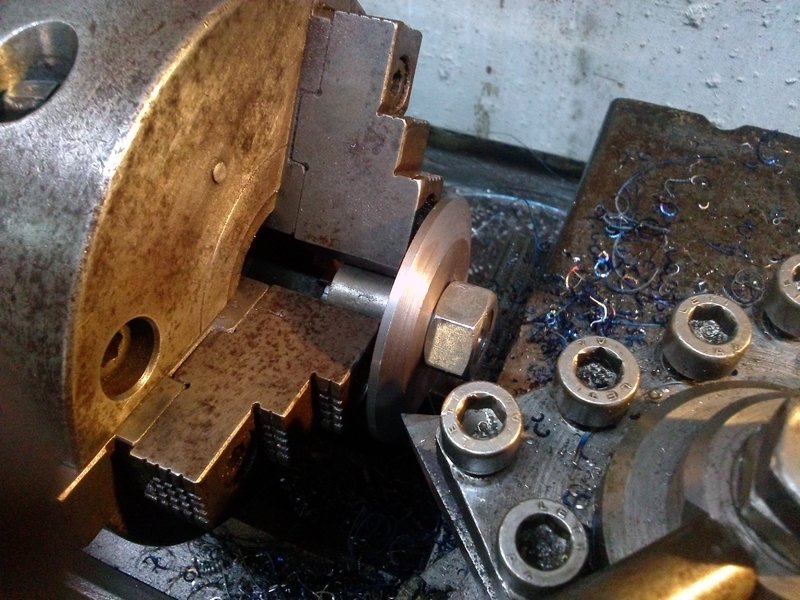

Mit 15° Freigestellt

http://www.golf3.de/images/imported/2015/09/37.jpg

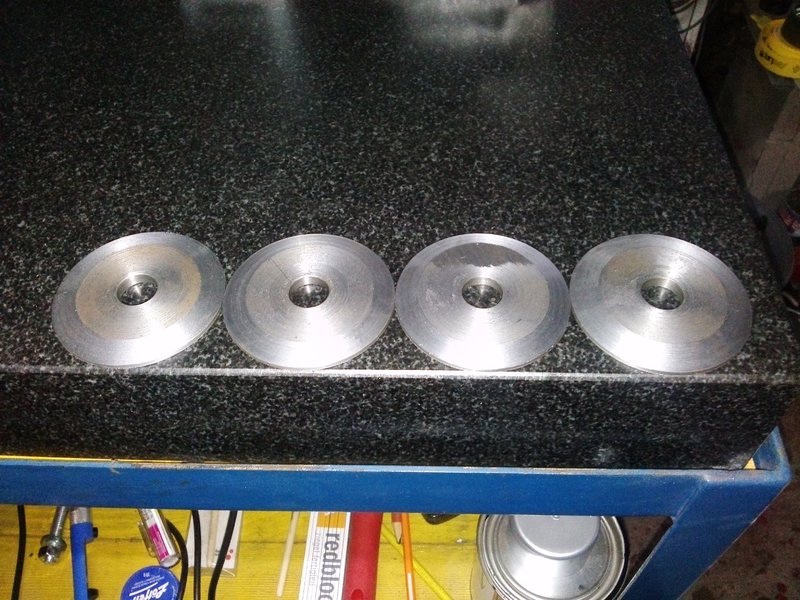

fertig

http://www.golf3.de/images/imported/2015/09/38.jpg

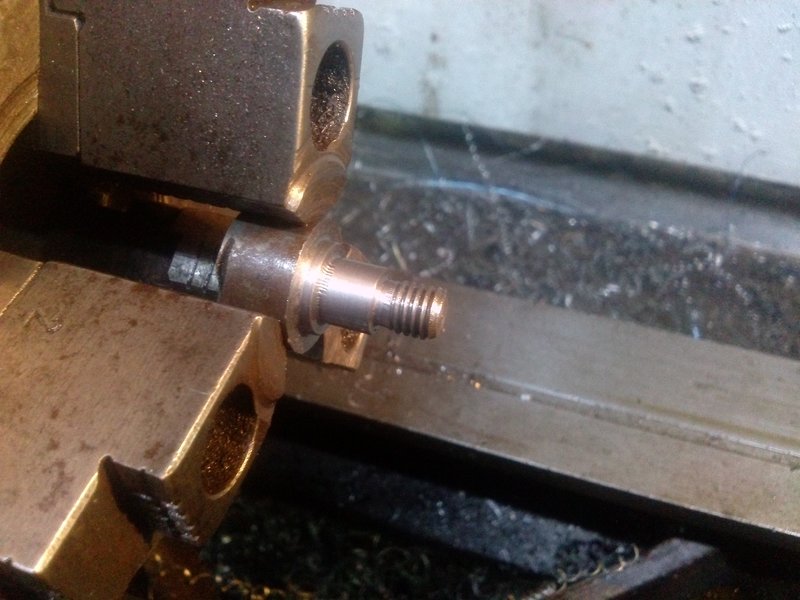

Lagerbolzen gefertigt

http://www.golf3.de/images/imported/2015/09/39.jpg

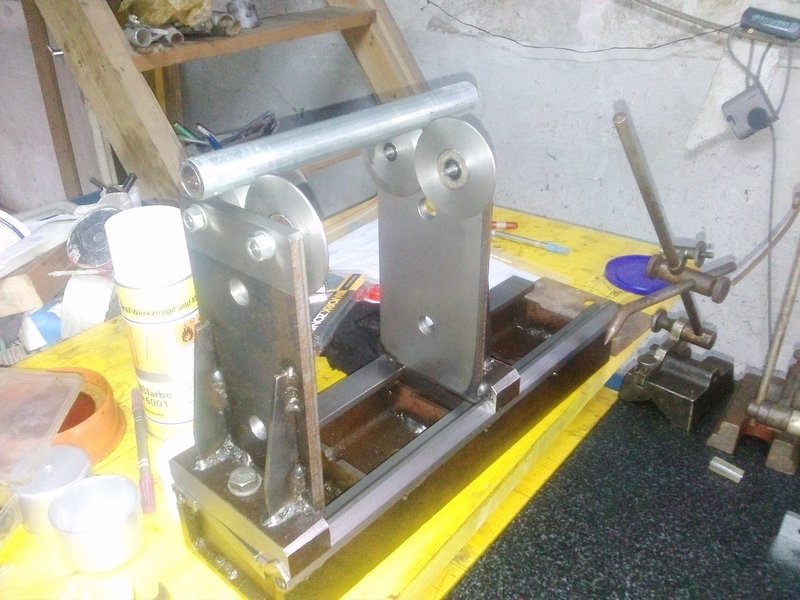

Und mal probehalber zusammengesteckt.

@JK3
Naja das mitn Weltraumprogramm muss noch etwas warten. ^^

mfg Patrick

Nabend,

nicht schlecht was Du so alles kannst und machst...
WIE genau funktioniert das wuchten denn dann ?

Du legst die Kurbelwelle da drauf und dann guckst Du, welcher Teil sich nach unten dreht. Danach bohrst Du dann Sacklöcher in die Schenkel, oder fräßt was ab, wie bei Bremsscheiben ??

Oder machst Du es ganz anders ?

Immer Stück für Stück, weil es gibt ja bestimmt keine Maße, die einem da irgendwie helfen, oder ?


Sehr interessant auf jeden Fall

Danke,
Genau so wie du es beschrieben hast wird's gemacht.

Ein Paar kleine Details und Kniffe muss man wissen.
Aber sonst ist das statische Wuchten von Kurbelwellen ned allzu schwer.
Genaueres gibt's dann wenn es soweit ist.

mfg Patrick

es gab übrigens für den F102 V6 Motoren. Der sog. Müller-Andernach-Motor hatte 1280 cm³ und leistete 83PS. Er wurde rund 100mal gebaut.

Hallo!

Ich verfolge das hier auch mit großem Interesse.

Reicht es aus, die Kurbelwelle statisch auszuwuchten? Ich vermute ja, dass sie auch dynamisch ausgewuchtet werden muss, um spätere Vibrationen des Motors zu vermeiden. Das wäre sicher nicht ganz so einfach, weil sie dazu in schnelle Rotation versetzt und dabei die Unwucht gemessen werden muss.

Grüße Teletubby

Einfach Geil so ne Maschine selber zu haben. Ich muss mein Zeug usw. immer im Geschäft Fräsen, Drehen usw.

Hab vor kurzem erst an nem alten Kettcar ein Anbau gemacht und da ein kleinen Motor rein gebaut.
Macht schon spaß wenn man seinen Schrauber Horizont erweitern kann

So ein kurzes Update,

Der Maschinenpark hat Zuwachs bekommen. ^^

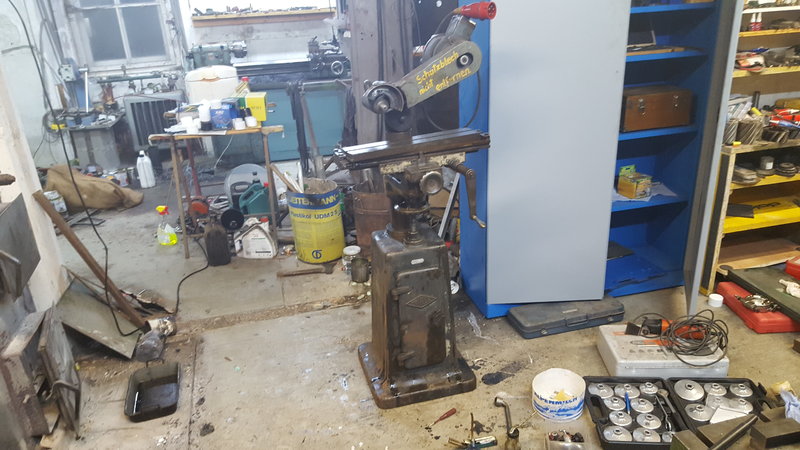

Ne Universalwerkzeugschleifmaschine die alles kann aber nix richtig ^^
http://www.golf3.de/images/imported/2016/09/182.jpg


mfg Patrick

Alles können, aber nichts richtig? Ist ja auch nichts ganzes und nichts halbes... Was kann die denn? Fehlt das nicht noch der Schleifstein?

Frikla Tool & Cutter Grinders

Hier ein kleiner Einblick in die verschiedensten Einsatzgebiete :)

mfg Patrick

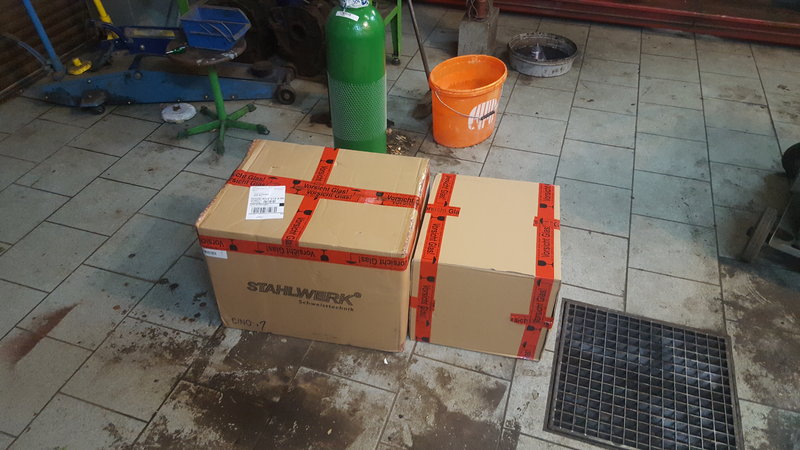

Mein neues Spielzeug ist da :D

http://www.golf3.de/images/imported/2017/09/111.jpg

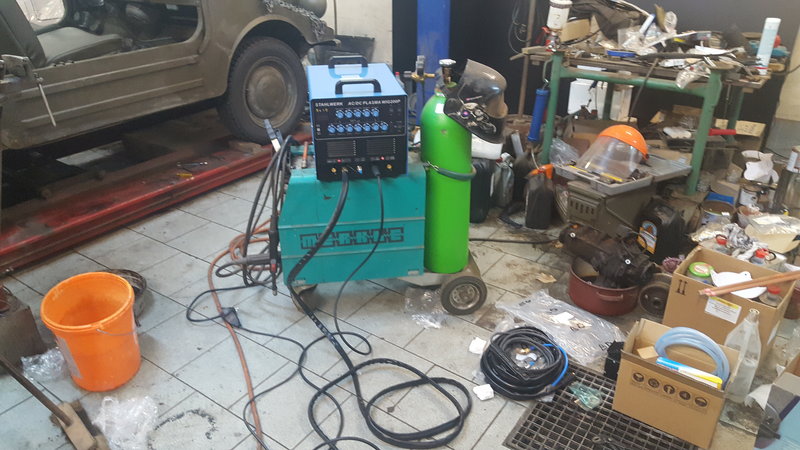

Gleich mal ausgepackt und aufgelegt
http://www.golf3.de/images/imported/2017/09/112.jpg

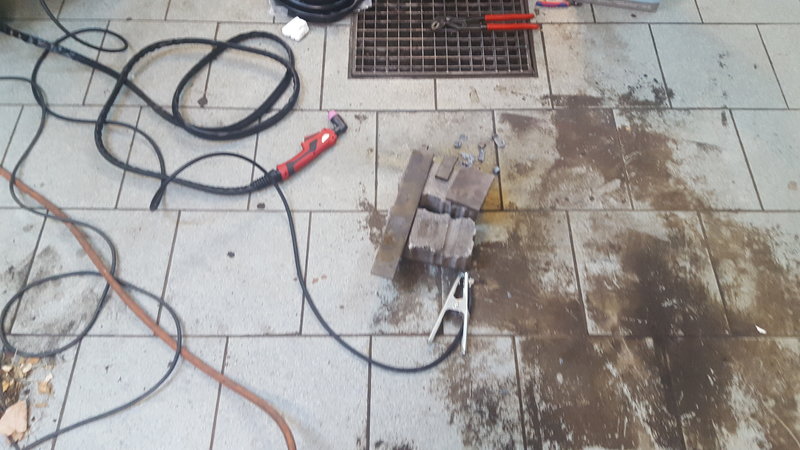

Und den Plasma Ausprobiert :D
http://www.golf3.de/images/imported/2017/09/113.jpg

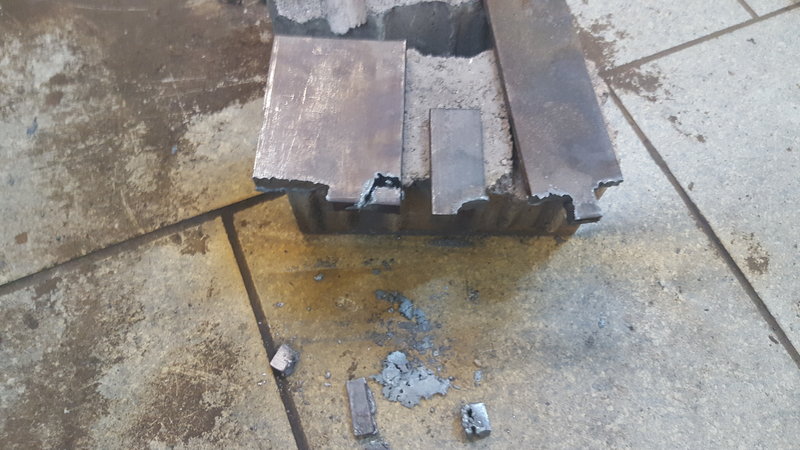

10mm soll er schneiden die 12 mm hat er auch noch locker durch gebrannt
http://www.golf3.de/images/imported/2017/09/114.jpg

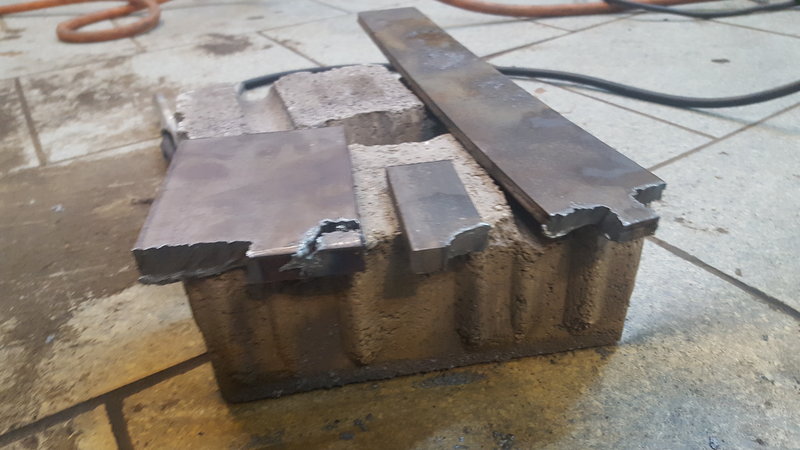

links 12mm mitte 10mm und rechts 8mm
http://www.golf3.de/images/imported/2017/09/115.jpg

Morgen wird ich das Wigen ausprobieren :D

mfg Patrick

Nimmst ein Roots Gebläse wie aufm Schiff :D

Jop so was ähnliches ^^
