Nach langer Pause und Zeit um weitere Teile zu sammeln geht es nun endlich weiter mit meinem Golf

Jetzt wurde der CT-Klimakasten zerlegt und komplett gereinigt. Alle Stellglieder sowie das Unterdruckventil wurden ausgiebig auf Funktion geprüft.
Da er eh gerade auseinander war, habe ich auch gleich einen neuen Verdampfer eingebaut

http://www.golf3.de/images/imported/2017/05/99.jpg

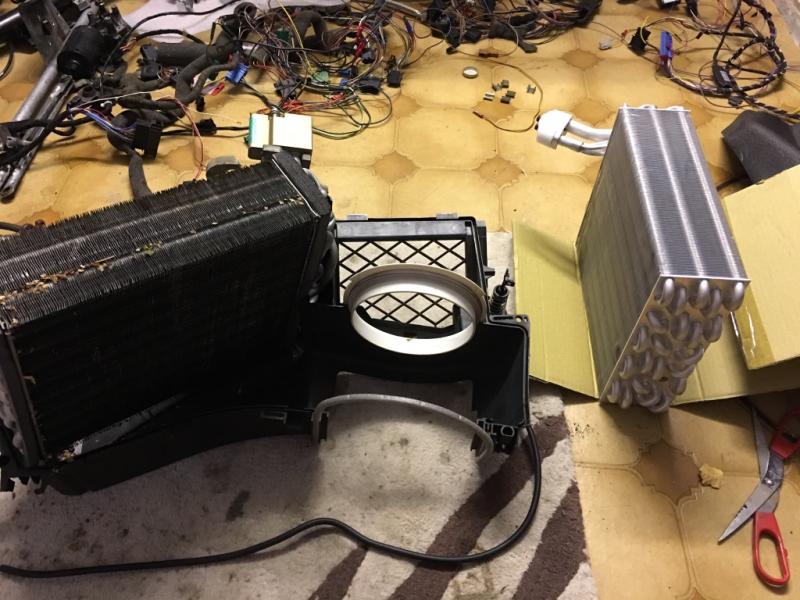

Rechts der neue und links der alte Verdampfer


http://www.golf3.de/images/imported/2017/05/100.jpg


Gesendet von iPhone mit Tapatalk

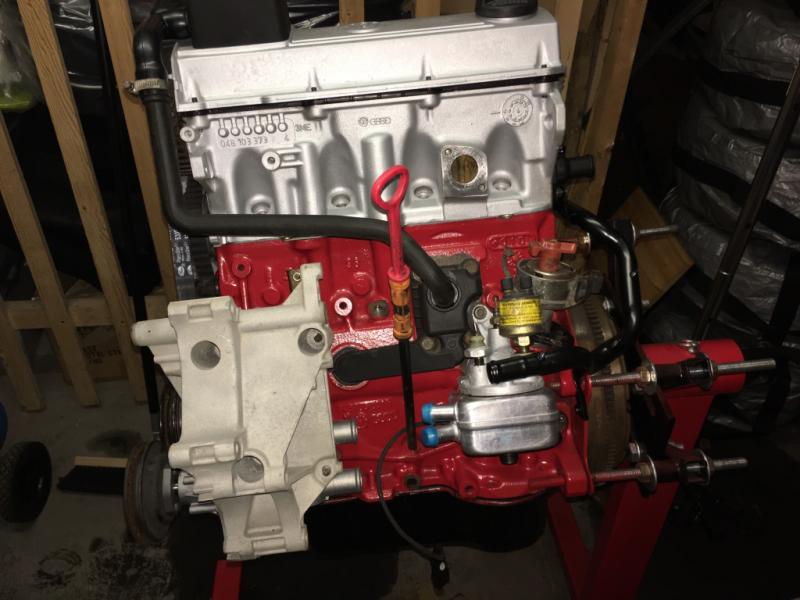

Heute wurde den ganzen Tag am Motor weitergearbeitet.

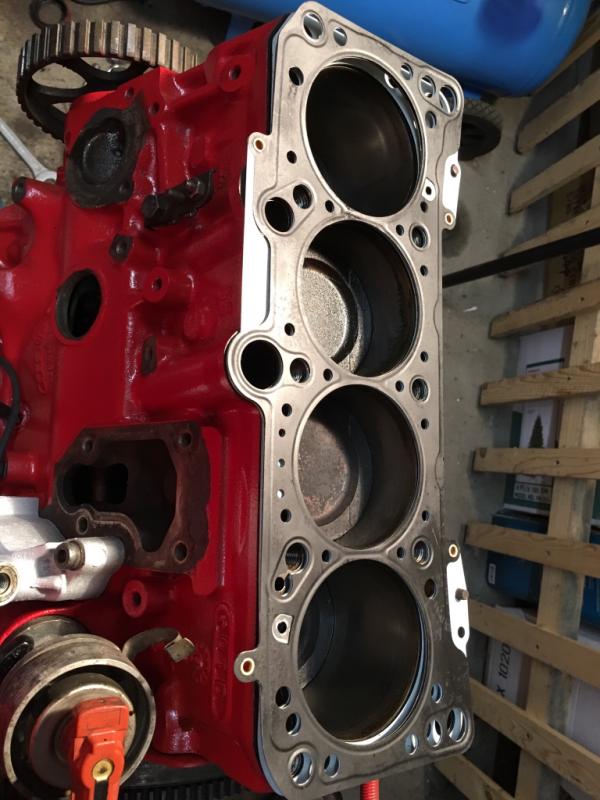

Endlich war ich soweit dass ich den Zylinderkopf wieder montieren konnte.
Einige neue Kleinteile wie Schläuche und Nebenaggregate sind schon montiert.
Eine neue Kupplung hat er selbstverständlich auch bekommen

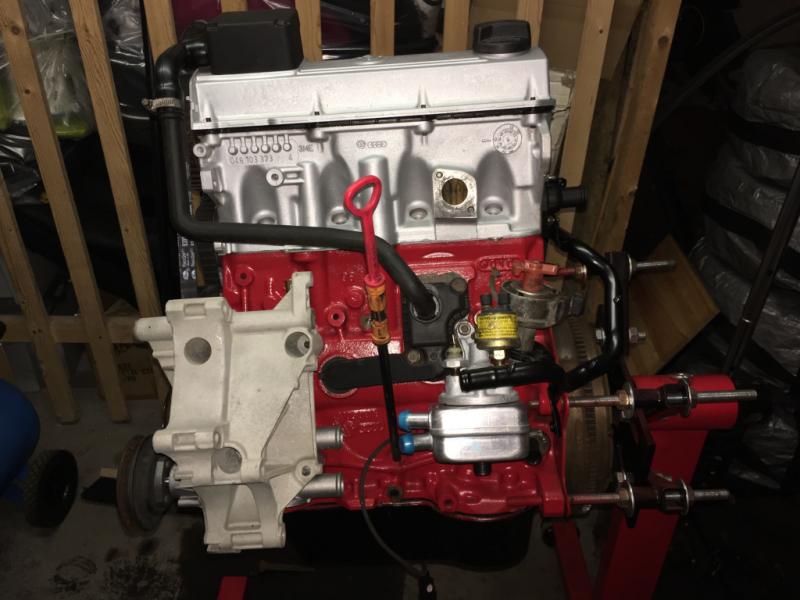

Das Ergebnis bisher

http://www.golf3.de/images/imported/2017/05/116.jpg

http://www.golf3.de/images/imported/2017/05/117.jpg

http://www.golf3.de/images/imported/2017/05/118.jpg


Gesendet von iPhone mit Tapatalk

Die Radlagergehäuse wurden inzwischen gestrahlt und anschließend lackiert sowie alle Gewinde nachgeschnitten.

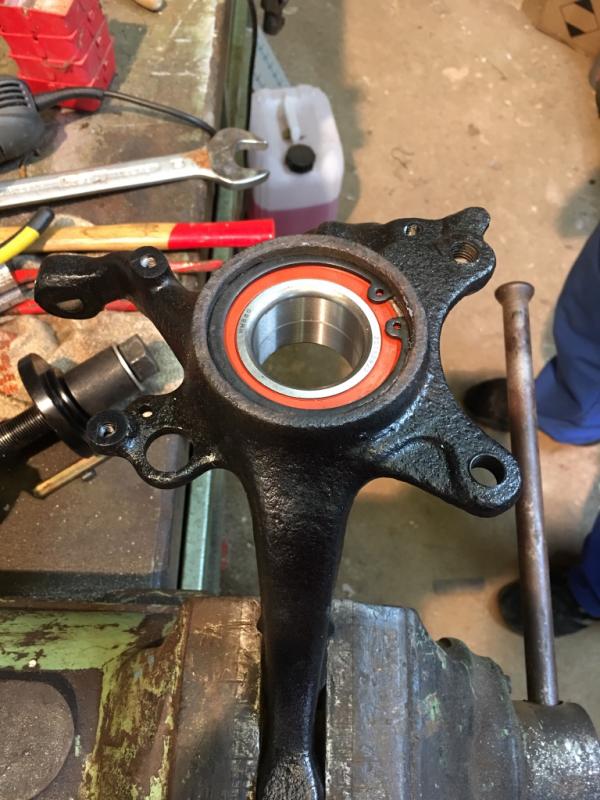

Dann kamen neue Radlager rein

http://www.golf3.de/images/imported/2017/05/159.jpg

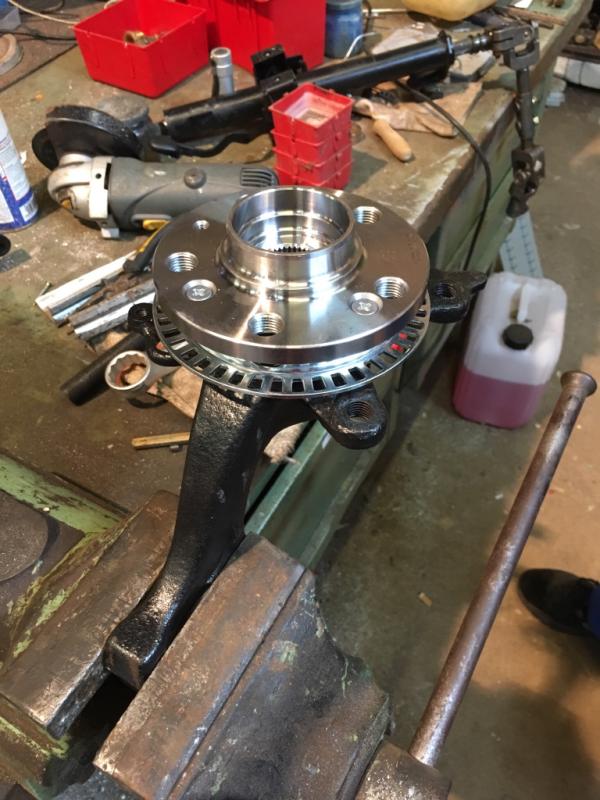

Anschließend wurden neue Radnaben eingepresst

http://www.golf3.de/images/imported/2017/05/160.jpg

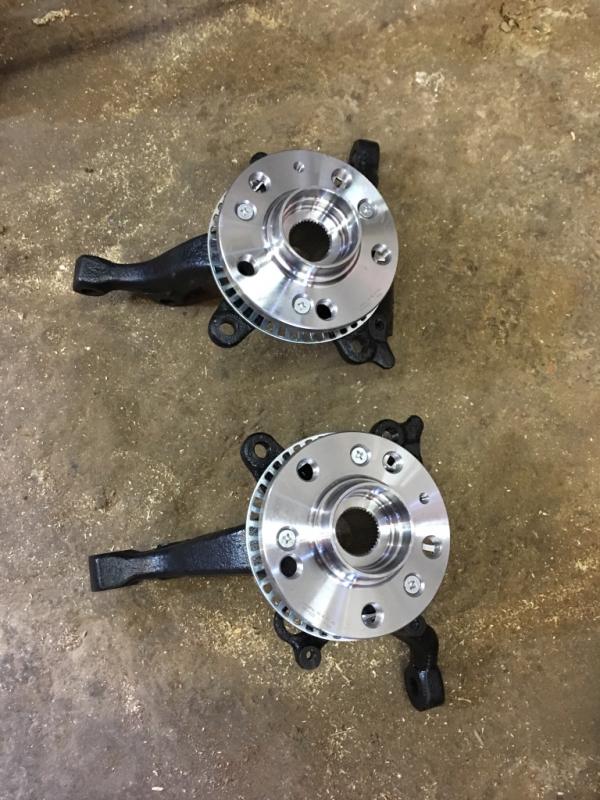

Hier das Ergebnis

http://www.golf3.de/images/imported/2017/05/161.jpg


Gesendet von iPhone mit Tapatalk

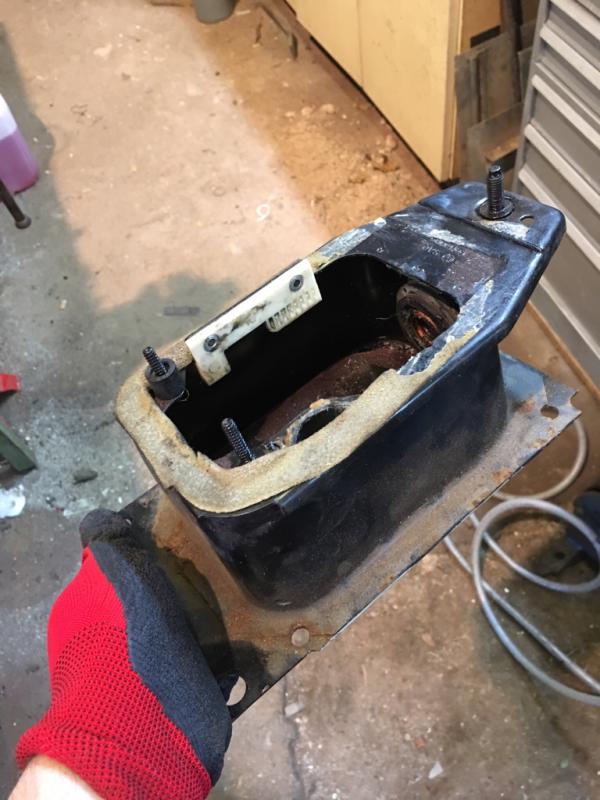

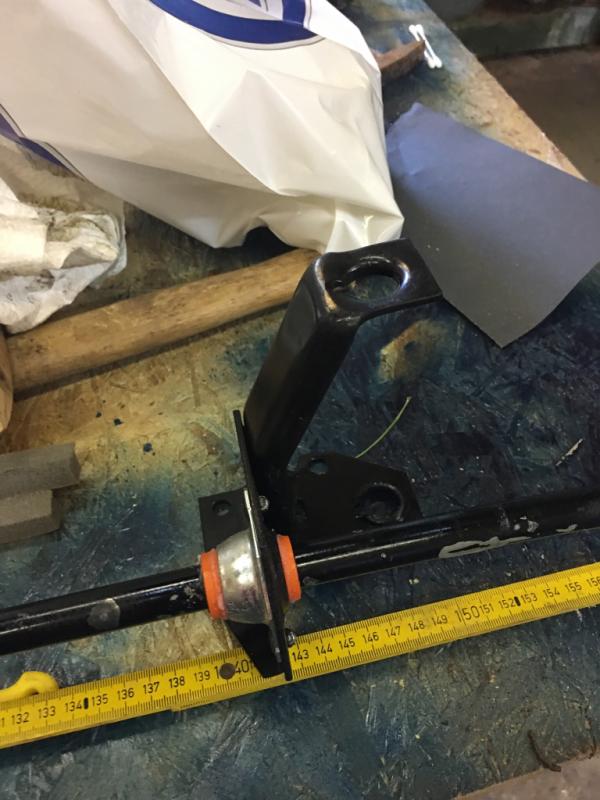

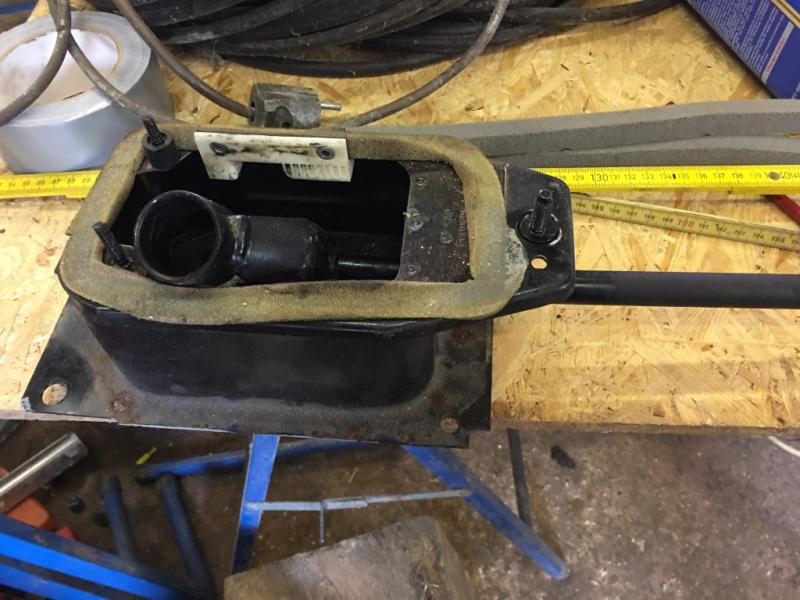

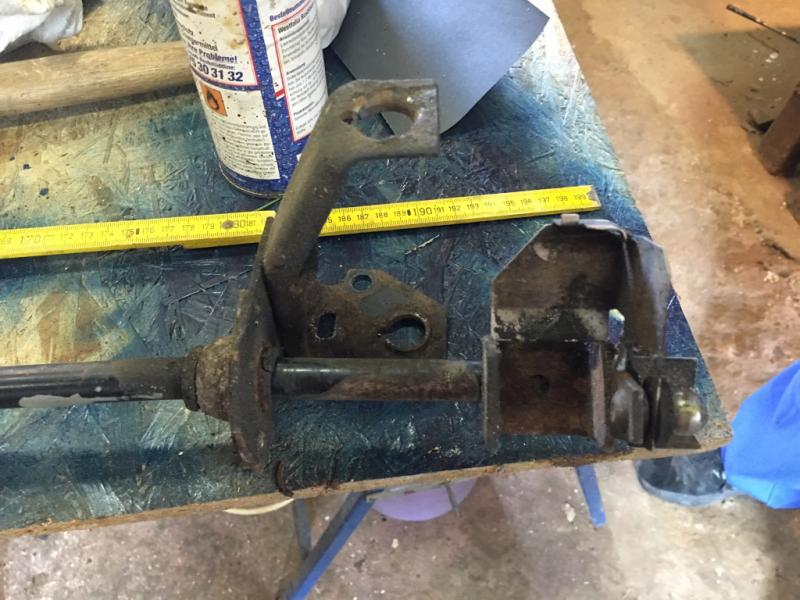

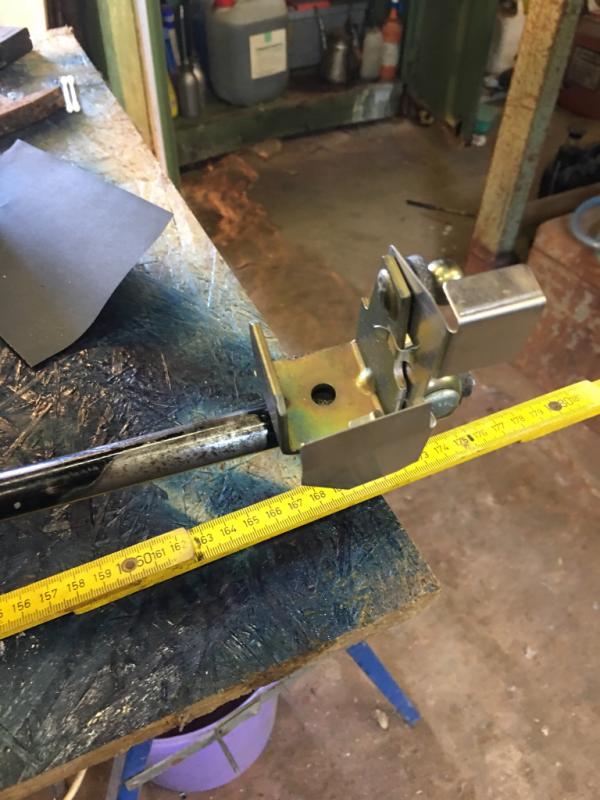

Die alte Schaltstange war auch total vergammelt. Diese musste also auch generalerneuert werden.

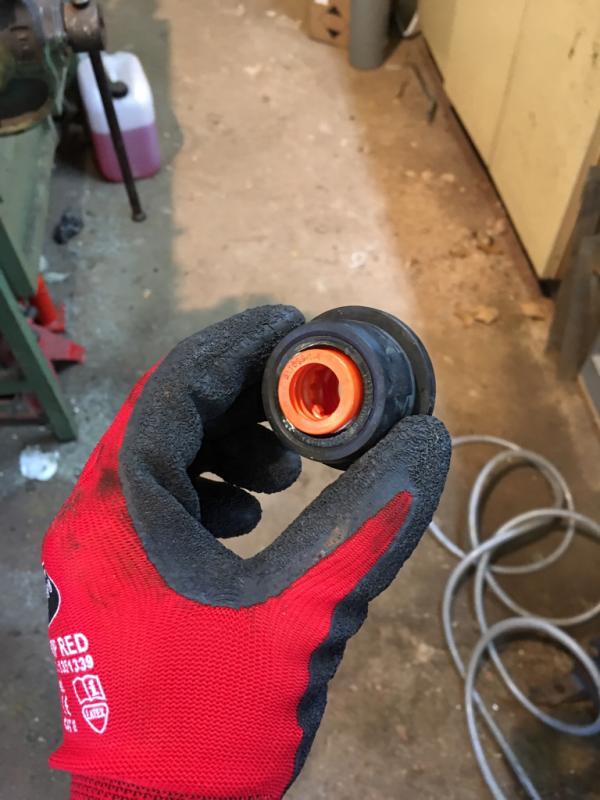

Sie wurde komplett zerlegt. Die Stange wurde gereinigt, lackiert und eingefettet. Auf das Gehäuse kam ne neue Dichtung und der Rest wurde gegen Neuteile ersetzt

http://www.golf3.de/images/imported/2017/05/163.jpg

http://www.golf3.de/images/imported/2017/05/164.jpg

http://www.golf3.de/images/imported/2017/05/165.jpg

http://www.golf3.de/images/imported/2017/05/166.jpg

http://www.golf3.de/images/imported/2017/05/167.jpg

http://www.golf3.de/images/imported/2017/05/168.jpg


Gesendet von iPhone mit Tapatalk

Schaltung hab ich bei meinem auch alles erneuert, das lohnt sich :)
Sehr schön was du da alles machst

Ja das lohnt sich echt auf jeden Fall. Die schaltbox ist nun wieder eingebaut. Die Schaltung hab ich dann mit dem spezialwerkzeug 3104 wieder eingestellt. Nun schaltet er sich absolut genial und butterweich 👍🏻

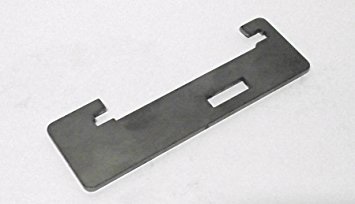

Hier das Werkzeug
http://www.golf3.de/images/imported/2017/05/169.jpg

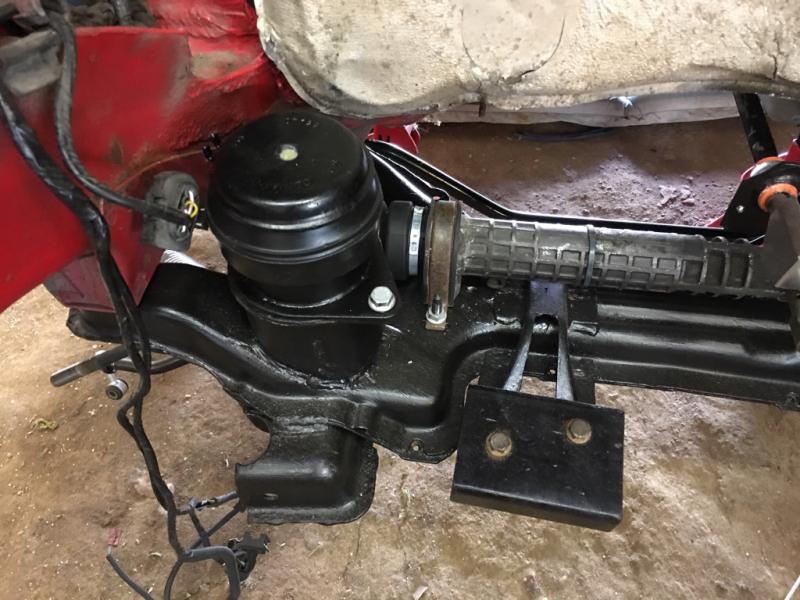

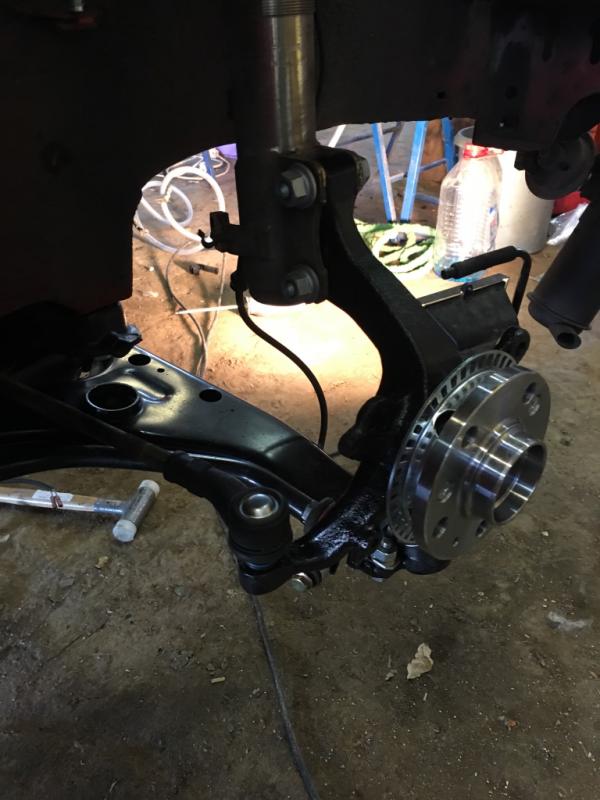

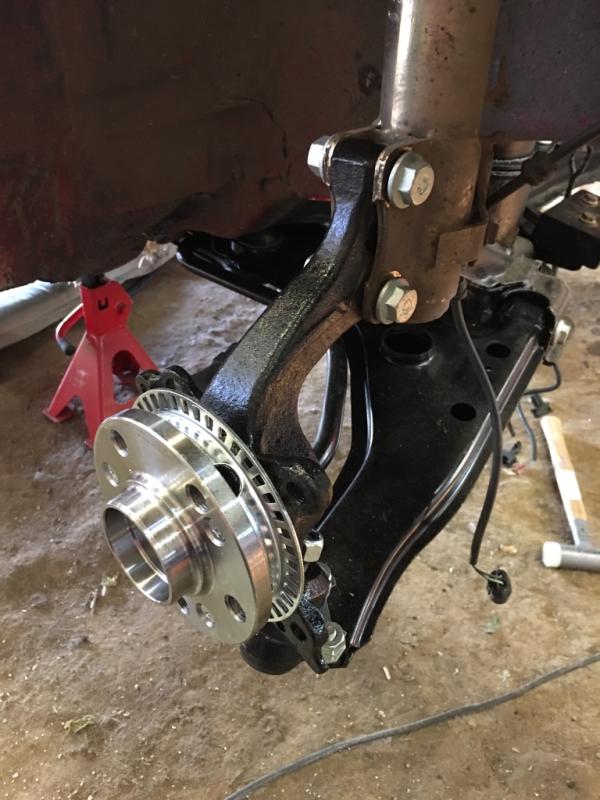

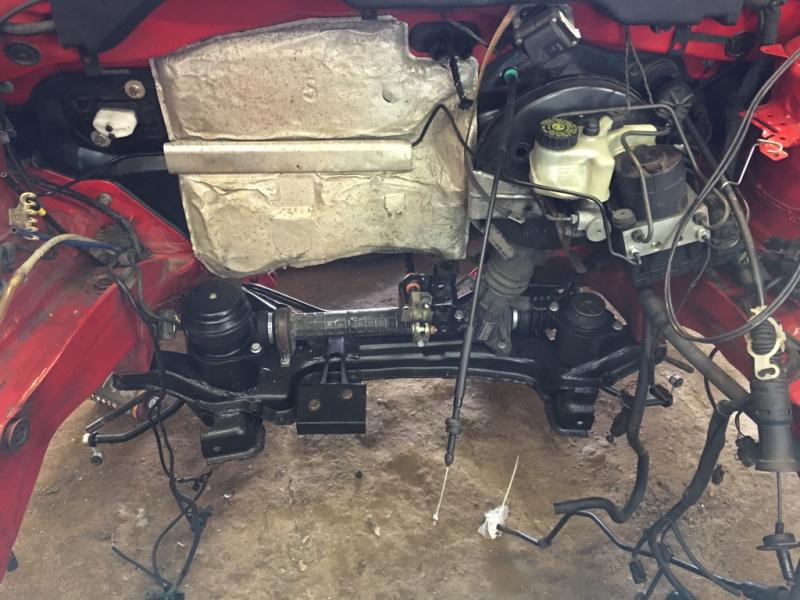

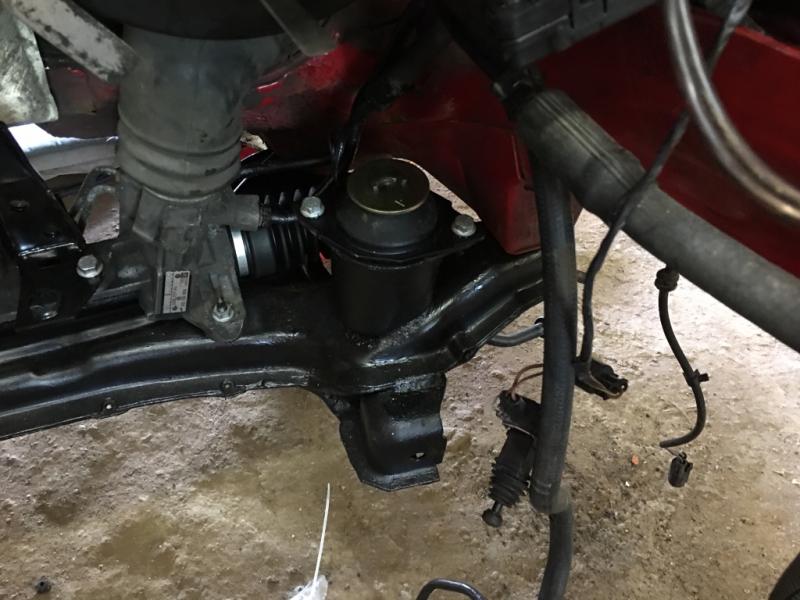

Beide Radlagergehäuse sind montiert und die neuen Motorlager sind auch verbaut

http://www.golf3.de/images/imported/2017/05/170.jpg

http://www.golf3.de/images/imported/2017/05/171.jpg

http://www.golf3.de/images/imported/2017/05/172.jpg

http://www.golf3.de/images/imported/2017/05/173.jpg

http://www.golf3.de/images/imported/2017/05/174.jpg


Gesendet von iPhone mit Tapatalk

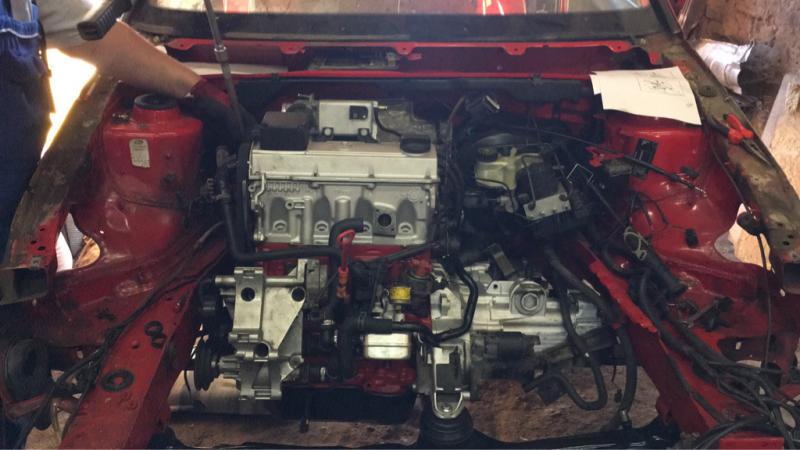

Inzwischen ist der Motor eingezogen
http://www.golf3.de/images/imported/2017/06/184.jpg


Gesendet von iPhone mit Tapatalk

http://www.golf3.de/images/imported/2017/06/185.jpg

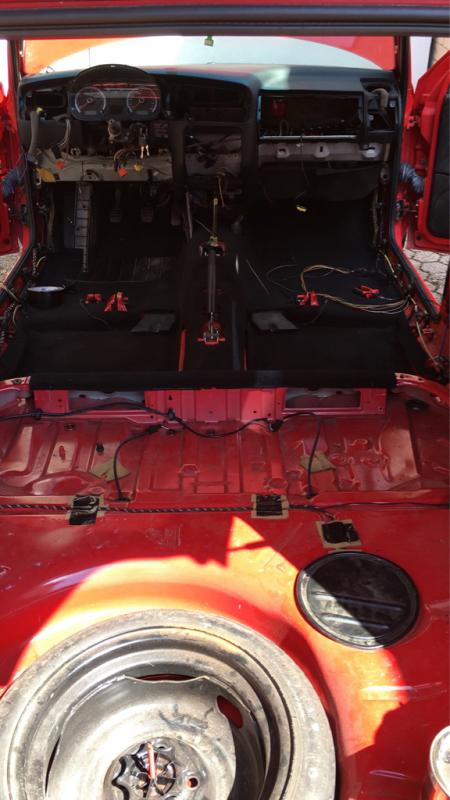

Und im Innenraum hat sich auch wieder einiges getan


Gesendet von iPhone mit Tapatalk

Schön das es hier weitergeht, sieht alles wie gewohnt sehr gut aus...

Bin gespannt auf mehr :)

:bier:

Vielen Dank😊

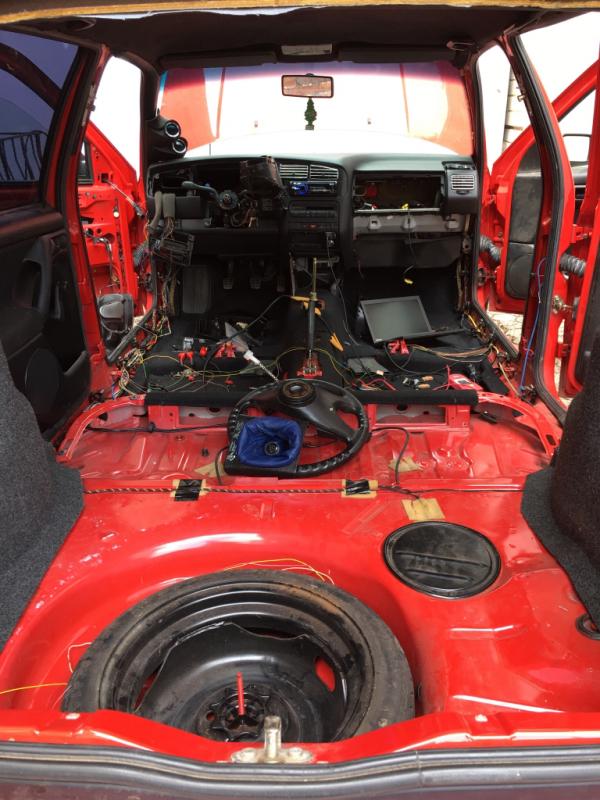

So langsam wird der Innenraum wieder so wie er sein soll

http://www.golf3.de/images/imported/2017/06/188.jpg

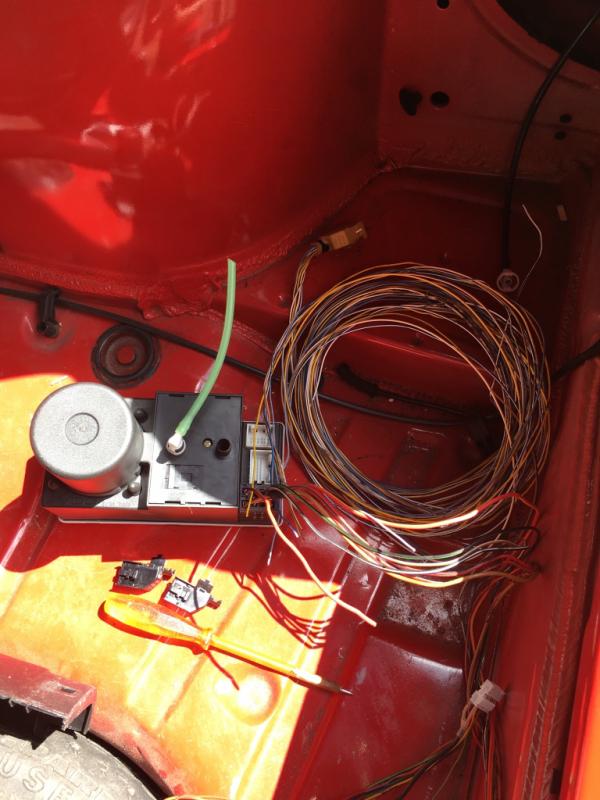

Baue die Zentralverriegelung mit DWA von Audi A3 ein. Für das neue Steuergerät mussten etliche Kabel neu verlegt werden.
http://www.golf3.de/images/imported/2017/06/189.jpg

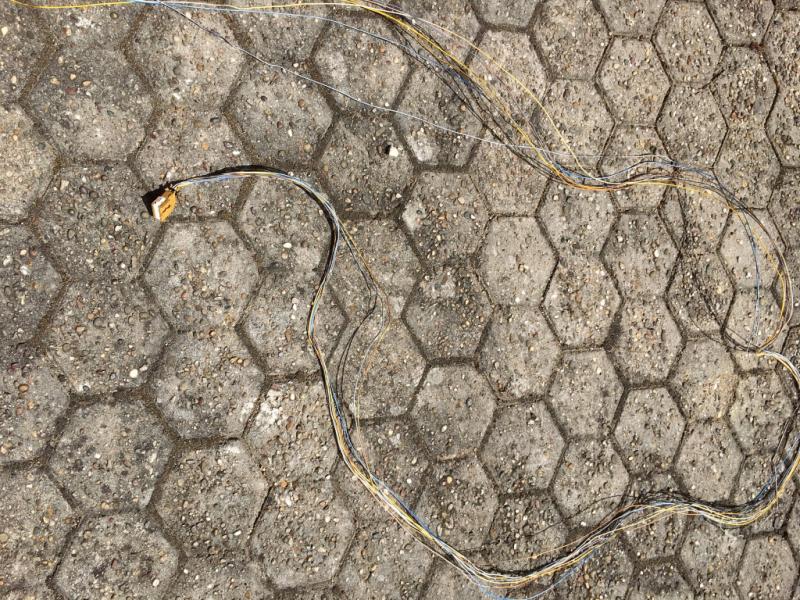

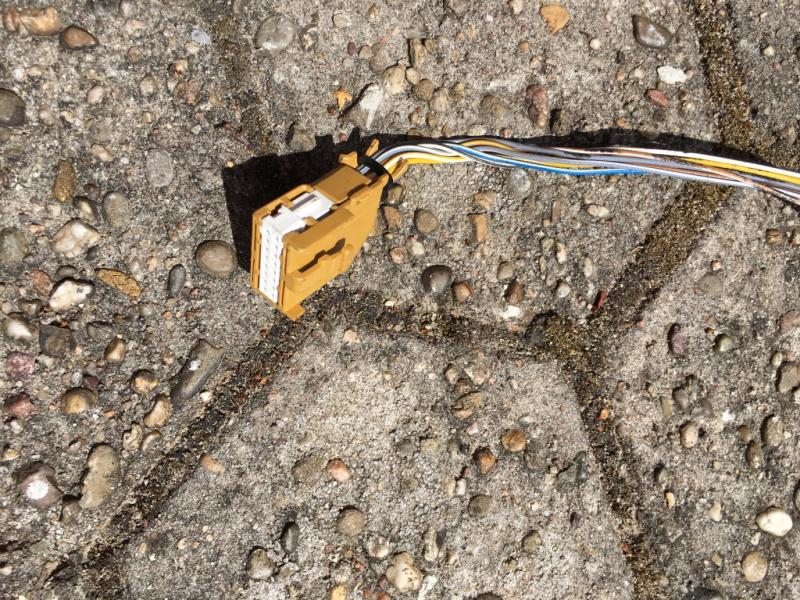

Damit ich die drei Stecker für das Steuergerät sowie die Leitungen nicht extra kaufen muss, hab ich mir von A3 einen kompletten Kabelbaum für Innenraum besorgt nur die drei Kabelstränge herausgeschnitten

http://www.golf3.de/images/imported/2017/06/190.jpg

http://www.golf3.de/images/imported/2017/06/191.jpg

Diese mussten dann nur noch mehr oder weniger verlängert werden.

Die zusätzliche Spielerei war zwar einiges an Arbeit, aber ich bin froh und vor allem stolz dass alles soweit funktioniert
Hab mir das Steuergerät für folgende Zusatzausstattung codiert:

- Funkfernbedienung
- Warnblinken beim Öffnen und Schließen
- Autom. Verriegelung ab 15km/h
- DWA mit Untraschallsensoren für die Scheiben
- Heckklappenlogik
- ZV-Schalter (wie der US-ZV Schalter)

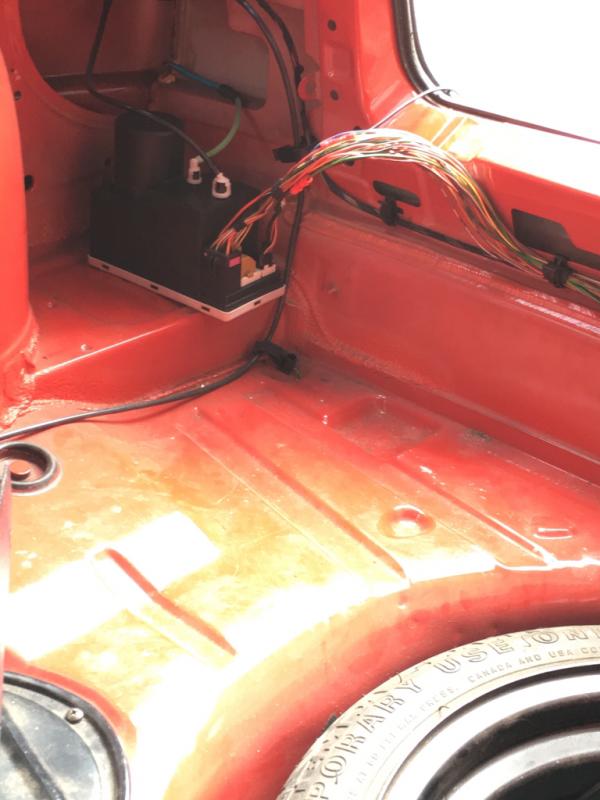

Für diesen Schalter hab ich den originalen US-ZV Schalter benutzt. Damit kann die ZV ver- oder entriegelt werden wenn man im Auto sitzt. Sogenannter Panikschalter

http://www.golf3.de/images/imported/2017/06/192.jpg

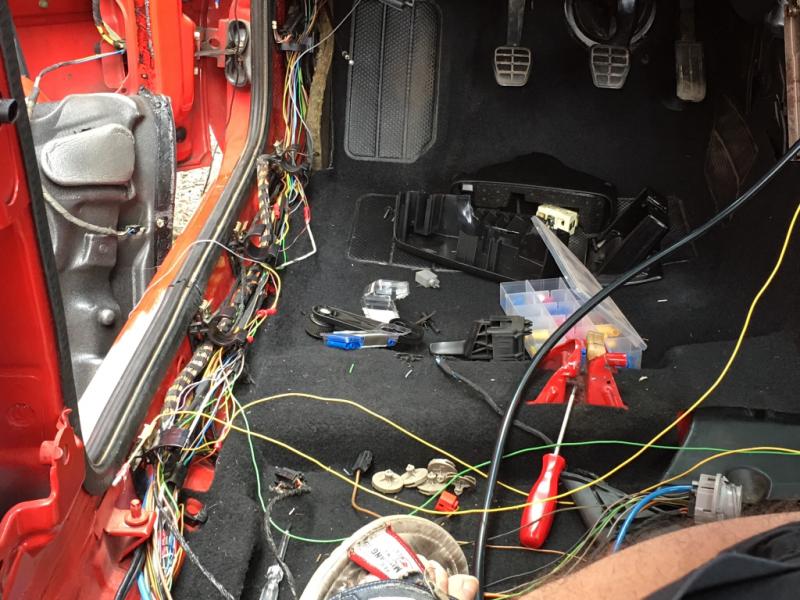

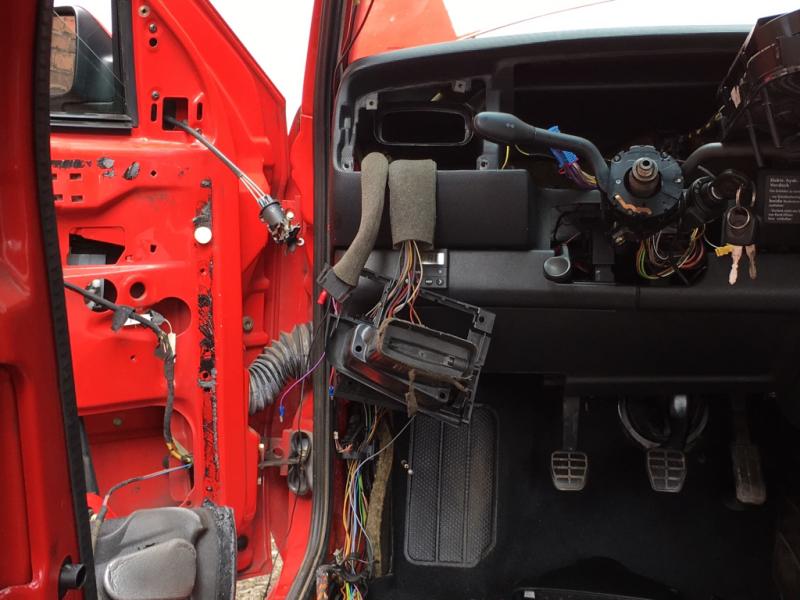

So sind die Kabel verlegt


http://www.golf3.de/images/imported/2017/06/193.jpg

http://www.golf3.de/images/imported/2017/06/194.jpg


Gesendet von iPhone mit Tapatalk

Sehr geiles Projekt. Top, dass Du das so sauber durchziehst :)

Gruß
Marci

Könnte bald verzweifeln...

An der Bremsanlage wurden sämtliche Leitungen und Bremsschläuche erneuert. Auch wurden alle Bremssättel neu abgedichtet und ein Mark 20 verbaut. Demnach war also das komplette System inkl. Sättel leer.
Zum Entlüften hab ich erstmal Behälter aufgefüllt und danach Grundeinstellung durchgeführt -> Teilentlüftung erfolgreich. Danach mit einem Füllgerät (1bar) HR, HL, VR, VL entlüftet bis keine Luft mehr zu sehen war.
Trotzdem ist das Bremspedal noch ziemlich weich. Hab ich irgendwo einen Denkfehler in der Vorgehensweise? Muss was besonderes beachtet werden wenn das System komplett leer war? Sollten beim Entlüften vielleicht mal die Sättel bewegt werden um noch die letzte Luft zu finden?

Hallo!

VW sagt dazu, dass es unbedingt zu vermeiden ist, dass die ABS Hydraulikeinheit komplett leerläuft. Dazu gibt es extra einen Satz mit einschraubbaren Verschlussstopfen, die sofort nach dem Lösen einer Bremsleitung in den entsprechenden Anschluss der Hydraulikeinheit eingeschraubt werden sollen.

Weiterhin weiß ich, dass neue Hydraulikeinheiten vorbefüllt und mit denselben Verschlussstopfen verschlossen sind. Sie dürfen erst unmittelbar vor dem Anschluss der jeweiligen Bremsleitung herausgedreht werden.

Ich hatte vor vielen Jahren mal eine Hydraulikeinheit ziemlich weit auseinander. Beim Zusammenbau habe ich alle internen Kanäle, Kammern etc. mit einer kleinen Spritze nach und nach mit Bremsflüssigkeit vorbefüllt. Seit etwa 15 Jahren tut diese Hydraulikeinheit in meinem Variant tadellos ihren Dienst.


Nein, im Normalfall nicht, weil ich noch nie etwas davon gehört habe, dass dort Restluft verbleibt. Deshalb sind die Entlüftungsventile ja auch ganz oben an den Sätteln und Radbremszylindern angebracht.

Freundliche Grüße
Teletubby

VW sagt zwar dass es zu vermeiden ist, aber was ist, wenn es doch mal der Fall sein sollte. Ein VW Mechaniker wird dann wahrscheinlich wieder eine andere Hydraulikeinheit aus dem Lager holen, aber was macht man privat?

Reicht es nicht aus mittels Grundeinstellung den kompletten ABS-Block und HBZ zu entlüften? Muss ich dazu auch die ganze Einheit auseinander nehmen und mit einer Spritze vorbefüllen?

Ich habe von einem Mechaniker mal den Trick gelernt,
wenn ein ABS Block sich nicht richtig entlüften lässt einfach eine Probefahrt auf einer abgelegenen Straße machen und ein paar Vollbremsungen machen so das dass ABS arbeitet.

Danach nochmal mit dem Tester alle Bremsen entlüften, so wandert mit Glück die restliche Luft aus dem ABS Block

Zumindest bei dem Volvo V40 von meinem Vater hat das einwandfrei funktioniert

Danke für den Tipp. Werde den mal im Kopf behalten.

Ein Kollege meinte es sei völlig normal dass das Bremspedal einen späteren Druckpunkt hat und "weich" wirkt. Deswegen nämlich, weil alle Bremssättel neu bzw komplett überholt wurden, sowie bremsscheibe und Belag ebenfalls neu sind. Das System müsste sich erst einige km "einfahren"
Dann würde sie besser wirken

Ist da was dran?


Gesendet von iPhone mit Tapatalk

Hallo!


Es stimmt zwar, dass Bremsbeläge "eingefahren" werden müssen, weil sie im Neuzustand noch nicht die optimale Flächenauflage zum Gegenstück (Bremstrommel oder -scheibe) haben und sich dieses optimale Tragbild erst später nach dem ersten Verschleiß einstellt. Dass das aber Einfluss auf den Hebelweg des Pedals oder auf das Gefühl beim Treten haben soll, wäre mir neu.

Grüße Teletubby

Das Phänomen mit "weichen" Bremspedal hatte ich bisher bei allen meiner Autos..... Als ich zum ersten Mal eins gefahren bin, bei dem das Bremspedal schon nach kurzem Weg starken Widerstand und Bremskraft hatte, mochte ich das gar nicht....
Mir kam das so vor, als hätte ich bei meinem den vollen Pedalweg mit linear steigender Bremskraft je weiter ich drücke, bei dem "harten" dachte ich, dass zwischen nicht bremsen und Abs nur ca 1-2 cm Pedalweg liegen :S
Ich kann nicht einschätzen ob das bei dir vom Gefühl des Bremsens her etwa gleich ist, aber weich ist's mir lieber ;-)

Woran das jetzt allerdings lag kapier ich bis heute nicht.....

Grüße
LocoFlasher

Tolles Projekt was Ihr da durchzieht! Finde es super wenn ein Golf wieder so auf Fordermann gebracht wird. Ich werde mir davon eine Scheibe abschneiden und ein Abo hab ich auch gesetzt!

mfg

Lange nichts von mir gehört, aber es geht dennoch weiter.

Nach und nach werde ich weitere Bilder posten und halte euch auf neuestem Stand.

Gerade bin ich dabei alle Teile der GRA zu sammeln. Diese soll noch eingebaut werden.

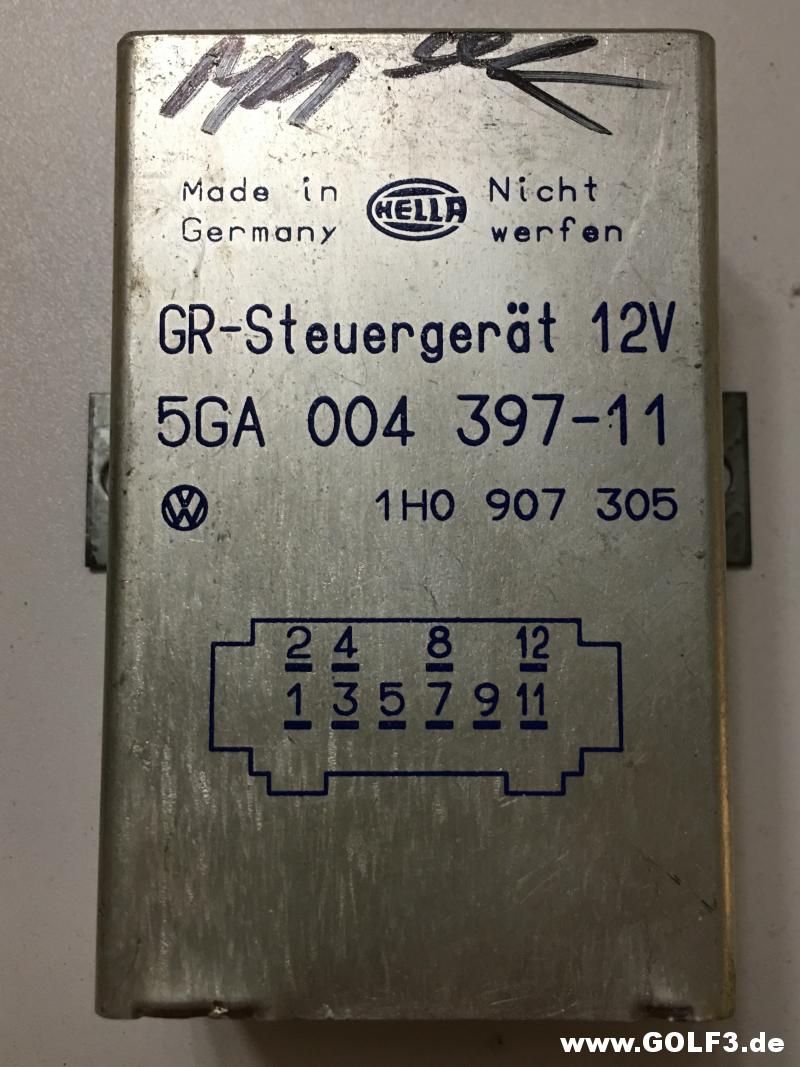

Gestern kam schonmal das Steuergerät an.

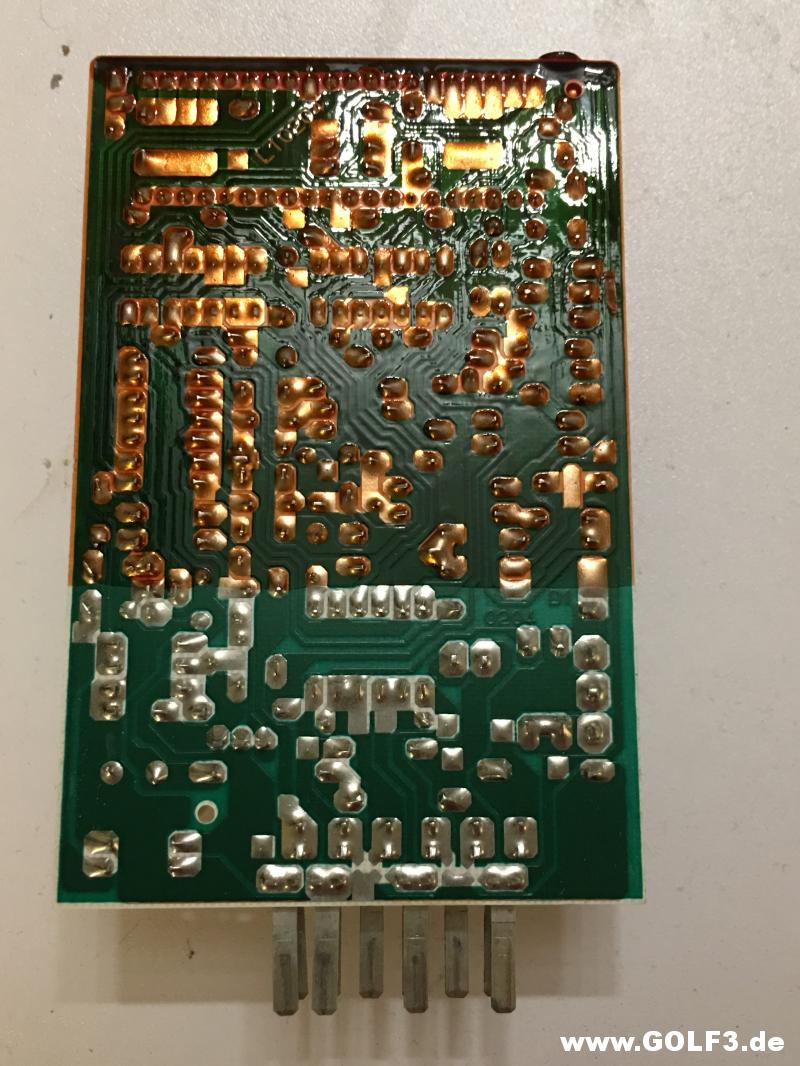

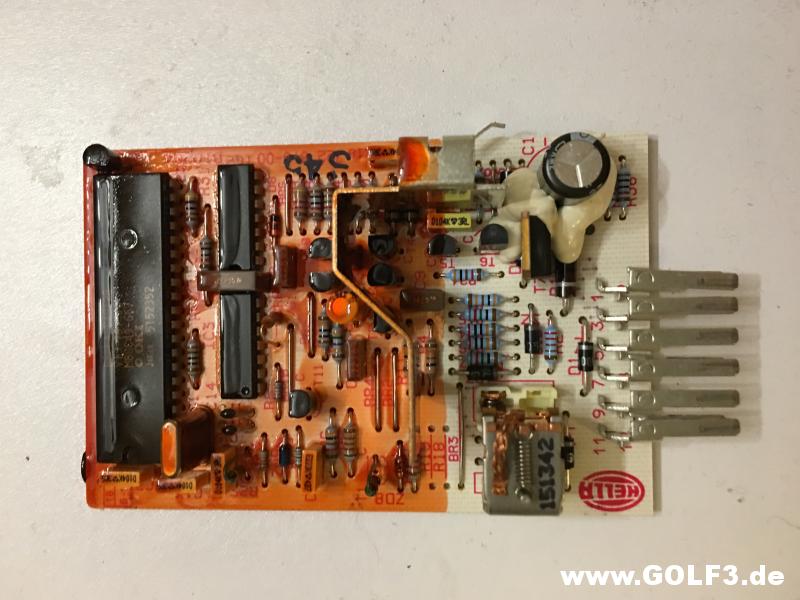

Damit ich später 100%ige Funktion des Steuergerätes sicherstellen kann, will ich es vorsorglich nachlöten.

http://www.golf3.de/direktupload/201...1523437587.jpg

http://www.golf3.de/direktupload/201...1523437632.jpg

http://www.golf3.de/direktupload/201...1523437666.jpg

Gibt es spezielle Punkte welche ich nachlöten sollte? Oder müssen alle Lötpunkte erneuert werden?
