Das ganze würde sich auch als TUT gut machen :cool2:

Anleitungen Tutorials - Golf 3 Forum

Ohr Einwandfrei Ritschy Danke :danke:

Ich weis schon, aber da muss ich dann noch ein paar Bilder machen zu den Öffnungen, wo die Leuchten eingebaut werden, wie die Türpappe ausgebaut wird, wo ich woanders her noch Dauerplus bekomme und und und....

Oder ich lasse Ihn so wie er ist und es wird nur ein Anschlussplan. Mal sehen, was ich mache.

Grüße Ritschy ;)

Jemand einen Plan, wie ich die Spiegelkappen ohne Beschädigung abbekomme?

Ich will die beim Ausbau nicht gleich zerreisen.

Grüße Ritschy ;)

Hätte für den Notfall noch neue und Unlackierte Spiegelkappen da.

Hallo!

Also wenn schon, dann würde ich die originale Schaltung realisieren. Bei der brennt nur die Leuchte der Tür, die auch tatsächlich geöffnet wird. Eine unoriginale Schaltung, in der auch noch Stromdiebe vorkommen, finde ich für ein TUT ungeeignet.


Spiegelglas ausbauen und die vier Clips der Spiegelkappe der Reihe nach ausclipsen und die Spiegelkappe gleichzeitig nach vorn abdrücken.

Grüße
Teletubby

Tja Manfred, dann gib mir doch bitte mal den Schaltplan dafür.

Bin halt kein Elektroniker(Elektriker). Hab es eher mit der Mechanik. ;)

Grüße Ritschy

Schick mir per PN eine Faxnummer, und ich faxe ihn Dir noch heute Abend!

Ich hoffe Du kannst damit was anfangen :)

Dank Dir Manfred.

Sehe ich das jetzt richtig.

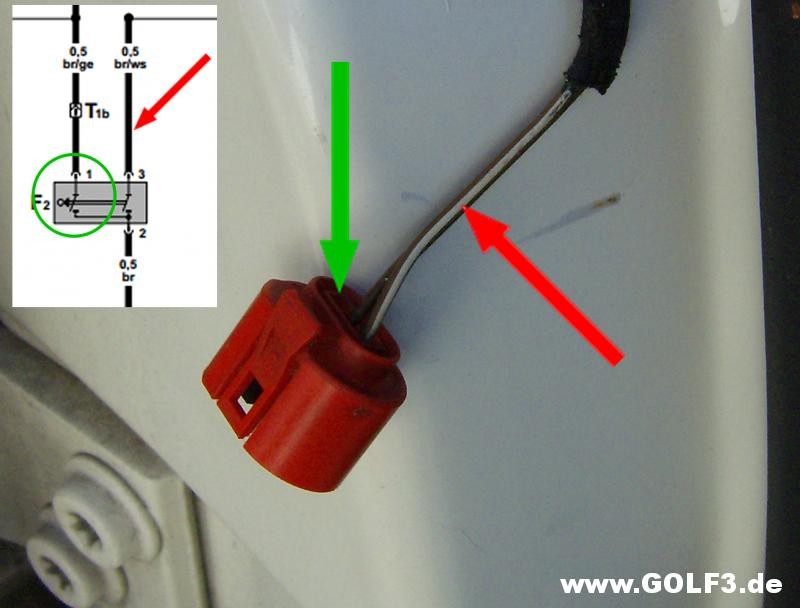

Momentan habe ich ja das braun/weise Kabel angezapft. Somit leuchten alle Lampen wenn nur eine Türe geöffnet wird. Siehe rote Pfeile.

Wenn ich aber mein braunes Kabel bis zum Türkontaktschalter ziehe und dort auf Pin 1 des Steckers gehe, leuchtet immer nur die Lampe der Tür, die gerade geöffnet ist. Grüner Pfeil und Kreis.

Wenn das so ist, habe ich ja fast nichts Umzubauen. ;)

http://www.golf3.de/direktupload/i/8...1344802760.jpg

Und ob ich damit was anfangen kann. Bis auf die Hochtöner (Membrane defekt), hätte ich eh nicht gebraucht. Die Lima werde ich mal gründlich überholen, bevor ich sie verbaue. Danke nochmal Max.

Grüße Ritschy :)

Hallo Ritschy,

ja, das siehst Du richtig. Du darfst natürlich nur Leuchte und Türkontaktschalter jeweils einer Seite miteinander verbinden.

Grüße
Manfred

Hallo Manfred,

hast vergessen zu erwähnen, dass der Spiegel etwas eingeklappt werden muss, denn hinter dem Gelenk sitzt noch eine Klammer. Ohne die zu drücken bekommt man die Kappe nicht ab.
Bin ich aber dann selbst drauf gekommen. ;)

Erste Kappe trocknet gerade in weis. :D

Grüße Ritschy :)

So, Bestellung ist raus.

Werde diese Spoilerlippe ende der Woche bekommen.

Dann sieht die Front auch schon wieder einladender aus. ;)

Grüße Ritschy :)

Link von der Lippe geht nicht.
Ist es ne originale?

Der Link müsste jetzt gehen!

Wenn nicht dann hier >>Golf 3 Forum - Einzelnen Beitrag anzeigen - Ritschy's kleiner weiser dreier bekommt eine Verjüngungskur

Grüße Ritschy ;)

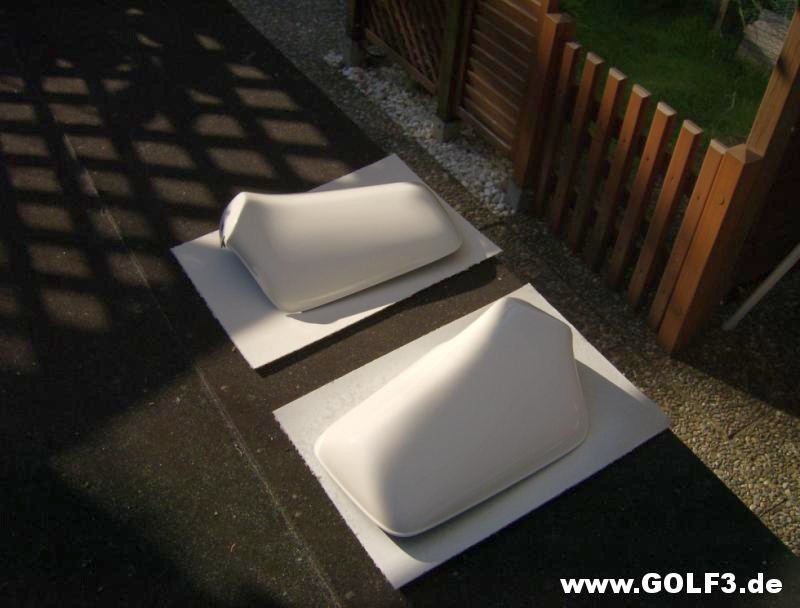

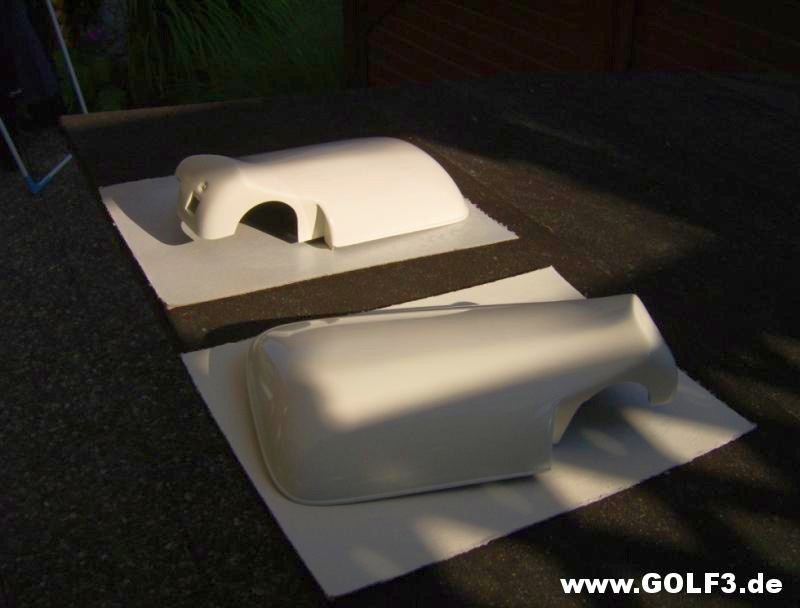

So, gerade fertig geworden. Müssen jetzt nur noch trocknen.

Habe die zuerst mit 800er Schleifpapier glatt geschliffen und anschließend mit einem Primer behandelt.
1x Lackiert und nachdem der Lack trocken war nochmal mit 1200er Schleifpapier zwischen geschliffen, damit die Oberfläche auch wirklich glatt ist.

Danach noch 2x lackiert und hier ist das Ergebnis. Denke, dass kann sich sehen lassen.

http://www.golf3.de/direktupload/i/8...1344960286.jpg

http://www.golf3.de/direktupload/i/8...1344960779.jpg

Morgen kommt dann ein Bild im eingebauten Zustand. :)

Grüße Ritschy ;)

Die Kappen sehen gut aus, bin auf den eingebauten Zustand gespannt.

Sieht gut gelackt aus ;) bin gespannt, wenn du sie eingebaut hast. Macht denke nochmal gut was aus ;)
Was ist denn mit der alten Lippe passiert?

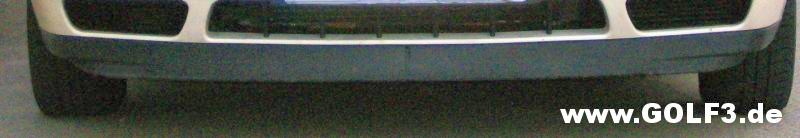

Ist noch am Auto. Ist halt nur ne GL-Lippe und ich will die vom VR6 / GTI.

http://www.golf3.de/direktupload/i/8...1344969308.jpg

Warum fragst Du, kannst Du meine alte Lippe gebrauchen?

Grüße Ritschy

Achso, dachte du hättest vl eine zersägt :D Danke aber eine CL Lippe hab ich hier auch noch rumflattern.

Hallo Ritschy,

mit welcher Gerätschaft hast Du lackiert? Hast Du einen Kompressor und eine gute Spritzpistole?

Grüße
Manfred

Hallo Manfred,

Ein Bekannter hier im Dorf hat einen Kompressor und eine Lackierpistole. Ob die gut ist, weis ich nicht, bin ja kein Lackierer. Aber ich kann mit der gut umgehen. Auf der steht irgendwas mit HVPL oder so.

Den Lack habe ich mal hier (Klick) gekauft. Hatte noch einen Rest, den ich jetzt aufgebraucht habe.

Was meinst Du, soll ich noch ne Schicht Klarlack als Versiegelung über die Kappen sprühen? Da hängen ja immer so viel Fliegenleichen dran. ;)

Grüße Ritschy

Sieht sehr gut aus. Bin gespannt wie es wirkt :)

Hallo RAitschy,

auf der Spritzpistole steht wahrscheinlich "HVLP". Das bedeutet "High Volume Low Pressure" = eine neuere Spritzpistolentechnologie, die aus Umweltschutzgründen eingeführt wurde. Bei ihr gibt es weniger Spritznebelverluste, d.h. vom versprühten Material kommt ein größerer Anteil auf dem Spritzobjekt an.


Ich habe in meinem Leben schon grausam viel lackiert, darunter auch mal zwei Spiegelkappen. Wenn bei Dir die Oberfläche schön glatt ist und wenn Du hochwertigen Lack verwendet hast, dann würde ich das mit dem Klarlack lassen. Bei meinen Spiegelkappen damals habe ich wie meistens einen Zweikomponentenlack von Glasurit verwendet. Wenn er ordentlich verarbeitet ist, ist die Oberfläche hinterher spiegelglatt, hochglänzend und in einem sehr hohen Maße chemikalienfest. Durch eine weitere Klarlackschicht kann man das eigentlich nur noch schlechter machen.

Außerdem sind die meisten Uni-Decklacke nicht für einen zusätzlichen Klarlackauftrag vorgesehen. Wenn seit dem Lackieren des Decklackes mehr als wenige Tage vergangen sind, muss man ihn anschleifen. Dabei besteht immer die Gefahr, dass man an Ecken durchschleift. Dann kann man wieder von vorn anfangen.

Grüße
Manfred

(Hilfe! Ich kann nicht schlafen!)

Ritschy: "Der Faker"^^
Dein Auto ist cool!

Same here!

Gruss

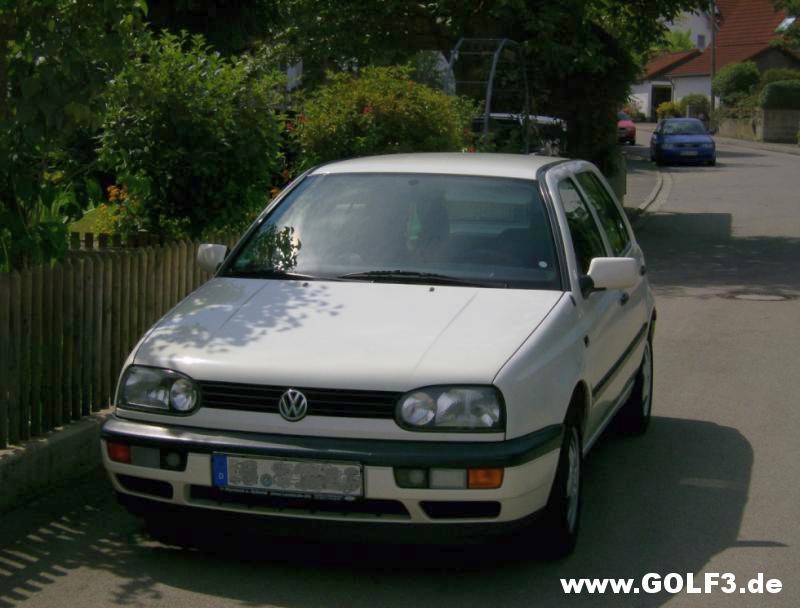

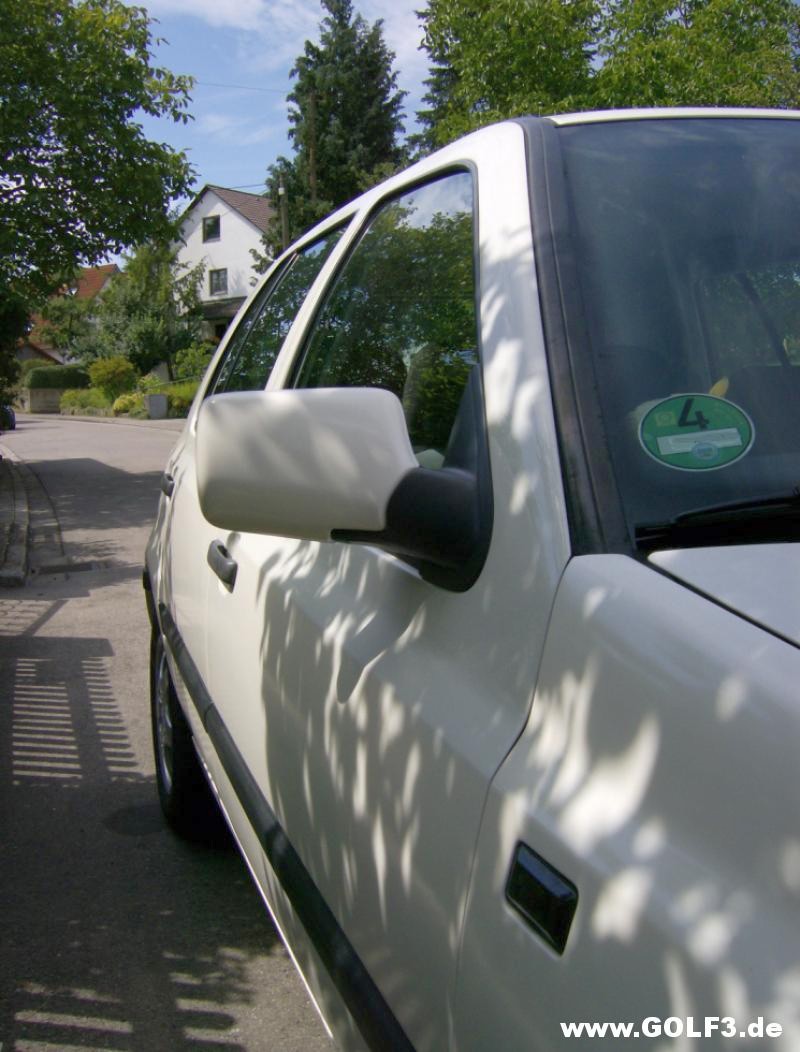

Mein kleiner weiser hat wieder weise Öhrchen bekommen......:D

http://www.golf3.de/direktupload/i/8...1345027391.jpg

http://www.golf3.de/direktupload/i/8...1345027256.jpg

Grüße Ritschy ;)

schick schick :)

sieht super aus :) war die richtige Entscheidung mit weißen Spiegelkappen :)

hat da eigentlich jemand plan eben diese Spiegelkappen mit Folie zu beziehen, also Aufwand und Verarbeitung?

Sehr gut so. ;)

is total easy einfach folie kaufen Spiegelkappen ausbauen und folieren gibts sicher irgendwas im Forum.... musste bei nem Kunden mal bei einem Audi A4 die Spiegel in RS4 look folieren (sind ja eig lackiert aber Kunde wollte es so billig wie möglich) hatte da extra ein Montagespray und ein Rackel um das blasenfrei zu folieren.... in 10 min war das fertig

Folie kannst Du mit einem Fön warm machen, dann legt sie sich besser um die Rundungen.
Ansonsten, wie Chrizzy schon schreibt.

Danke übrigens für die Komplimente. Werde sie an den Golfi weitergeben. :)

Die Kappen waren ja ursprünglich mal weis, doch irgend so ein Idiot hat den Spiegel auf der Fahrerseite mal während der Fahrt abgeschossen. Seitdem hatte ich die schwarzen Kappen.
Der Fahrer wurde nie ermittelt. LOL

Grüße Ritschy

Das ist von Folie zu Folie unterschiedlich, bei manchen Folie braucht man umbedingt wärme damit der Kleber aktiviert wird und bei den Aluoptik Folie die ich hatte , war Folie warm machen nicht erlaubt laut der Gebrauchsanweisung

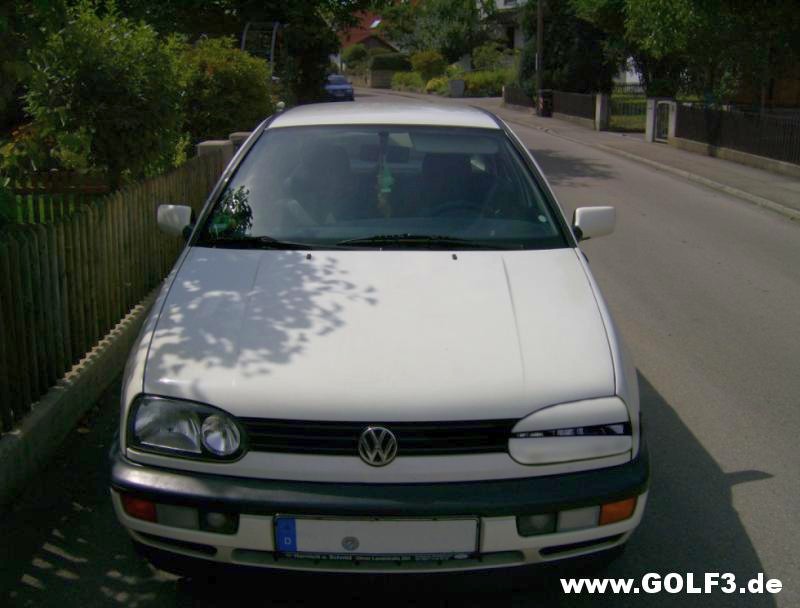

Mach das ;) villt schenkt er dir dan ein Blinzeln oder Lächeln :)

http://www.golf3.de/direktupload/i/8...1345031836.jpg

:D:D:D:D:D:D:D:D:D:D ;)

LOL :D:D:D:D Du bist echt fertig :D :respekt:

:rofl: fehlt nur noch make up und wimpern dann wär die diva perfekt ;)

Dann müsste ich aber den SR zu Meine kleine weise Dreier umbenennen....:D

Grüße Ritschy

So, nochmal zum Anschließen der Türleuchten. ORIGINALSCHALTUNG

Bis auf die Fahrerseite muss man am Stecker des Türkontaktschalter einen zusätzlichen Pin einklippsen.

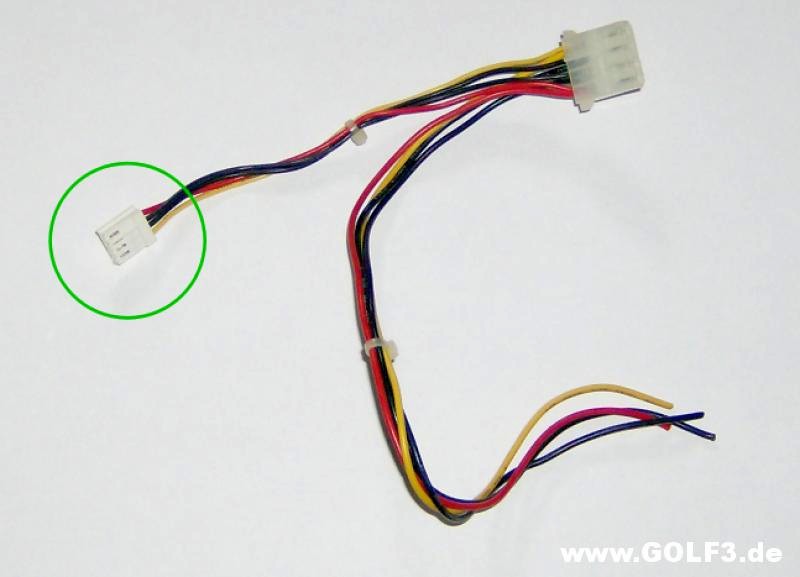

Den nehmt Ihr am besten von einem Stecker eines alten Computer - Netzteiles. Siehe Bild.

http://www.golf3.de/direktupload/i/8...1345056514.jpg

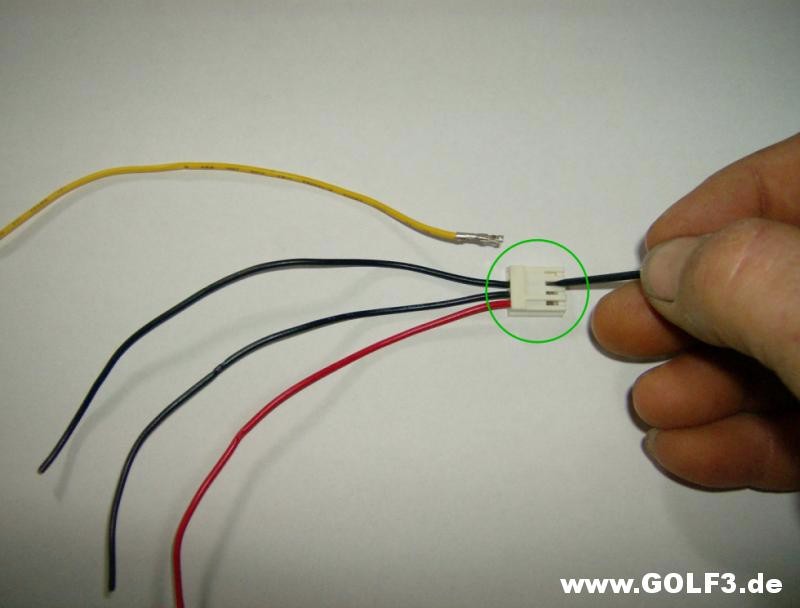

Zum auspinnen nehmt Ihr einen kleinen Schraubendreher oder ähnliches. Dabei müsst Ihr nur in die Aussparung am Stecker drücken und der Pin kommt raus.

http://www.golf3.de/direktupload/i/8...1345056667.jpg

Den Pin aus dem PC-Stecker könnt Ihr nun in den Türkontaktstecker drücken (grüner Pfeil). Geht etwas streng aber es geht.

http://www.golf3.de/direktupload/i/8...1344802760.jpg

Das braune Kabel wird statt an dem braun/weisen Kabel an den neu entstandenen Kontakt am Stecker angeschlossen. Wie Ihr das macht ist Euch überlassen(Lüsterklemme od. Verlöten und Schrumpfschlauch ect.)

Auf der Fahrerseite zapft Ihr das braun/gelbe Kabel des Türkontaktschalters an.

Der Rest wie hier beschrieben.
Golf 3 Forum - Einzelnen Beitrag anzeigen - Ritschy's kleiner weiser dreier bekommt eine Verjüngungskur

Dann geht nur die Leuchte an, dessen Türe auch tatsächlich geöffnet ist.

EDIT: Danke an Teletubby für den Tipp. :danke:

Grüße Ritschy ;)

Damit kann man übrigens auch prima eine "welche-Tür-ist-offen-Schaltung" bauen... :)

Die Floppy-Stecker-Pins passen in die Türkontaktsteckergehäuse? Sehr interessant!
Wie hast du das nur herausgefunden?
