der Stecker an der ZE (20/30B) mit dem Potentialverteiler ist doch serienmäßig auf jeder ZE drauf. Klar gibt es die PV bei VW nur in schwarz. Kannst aber mal auf dem Schott nach einem der späteren Golf3 suchen. Die haben den kompletten Satz drin.

Ich gebe dir, was die Reparaturleitungen bettrifft recht.

Hallo!

Einzelstecker der Bauart 701 906 231 in der Farbe rot sind auf Schrottplätzen ultimative Mangelware, weil sie nur bei Golf 3 mit relativ seltenen Sonderausstattungen (Automatikgetriebe, Anhängerkupplung, Nokia DSP) verbaut sind. In anderen Farben gibt es sie massenhaft.

Freundliche Grüße
Teletubby

Als Ersatzteil gibt es die doch eh nur in schwarz, andere Farben nur aus Schlachtautos

Moin!

ich nähere mich dem Ziel, den Kabelbaum bald fertig zu haben, aber hab mal eine weitere Frage:

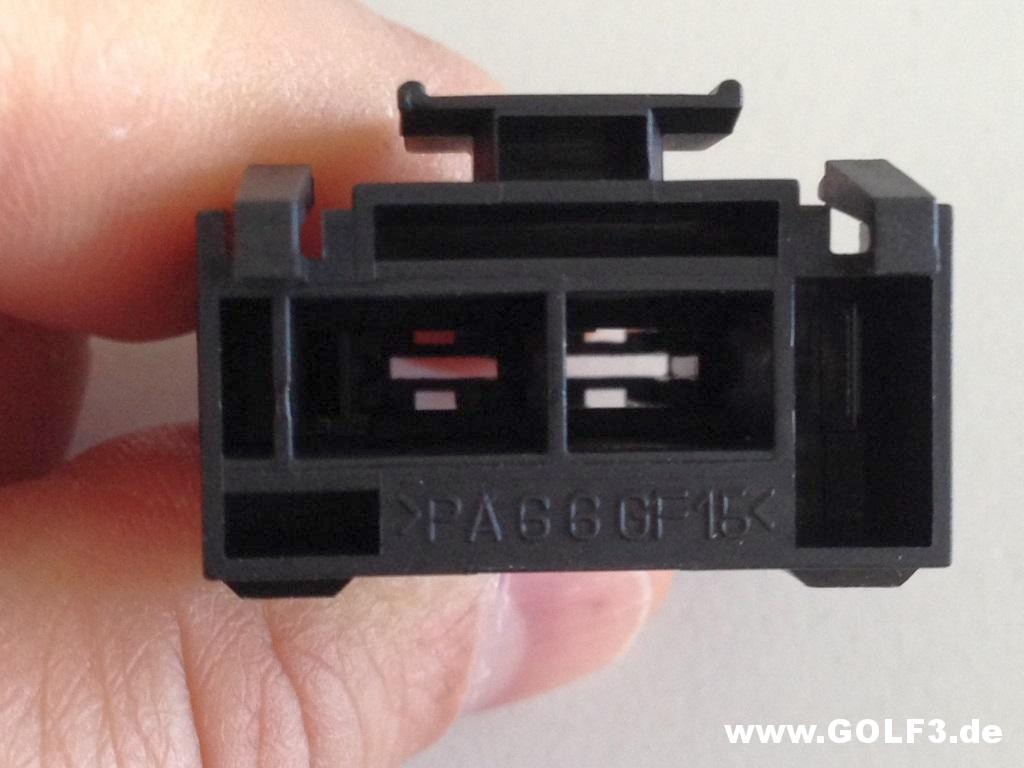

Beim genaueren betrachten des Sicherungshalters habe ich entdeckt, dass die beiden Öffnungen (Kabelstrang seitig) nicht gleich groß sind (s. Bild). Hat das eine Bewandnis bzw. müssen da irgendwie tatsächlich unterschiedliche Flachsteckhülsen rein? Die Sicherungen haben doch alle gleich breite Flachkontakte.

http://www.golf3.de/direktupload/i/t...1401696458.jpg

edit: zum Thema Schrottplatz - in Berlin habe ich nur Mist kennengelernt. Alle unverschämt sowohl in Person als auch von den Preisen her. Insofern ist das nicht die erste sondern aller letzte Option von meiner Seite aus. ;)

Gruß,
striker

Es sind gleiche Kontakte drin. Hab das auch gemacht für die hintere Steckdose bei beiden Golf. Da muss je ein 4,8mm Flachsteckkontakt rein.

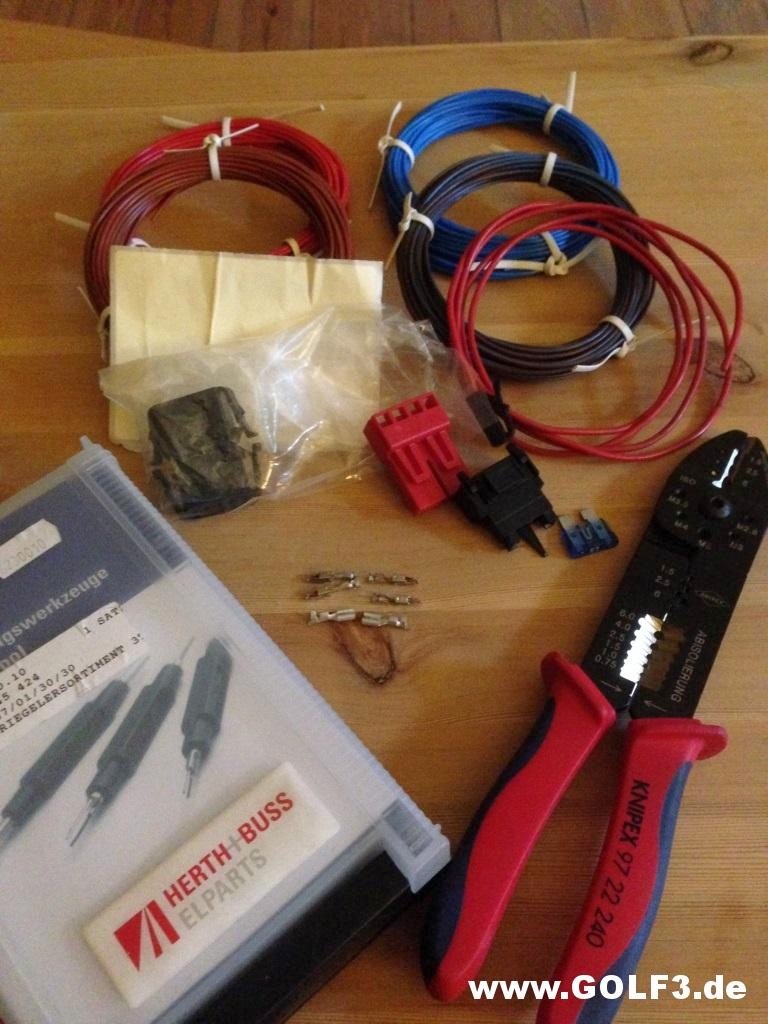

So, hab jetzt eigentlich soweit alles da um den Kabelbaum wieder instand zu stetzen.

Da mir die genauen Kenntnisse zu den Längen der abgeschnittenen Kabel fehlen kann ich das nur irgendwann direkt am Auto machen, wenn ich eh die gesamte Innenausstattung draußen habe.

http://www.golf3.de/direktupload/i/t...1401863925.JPG

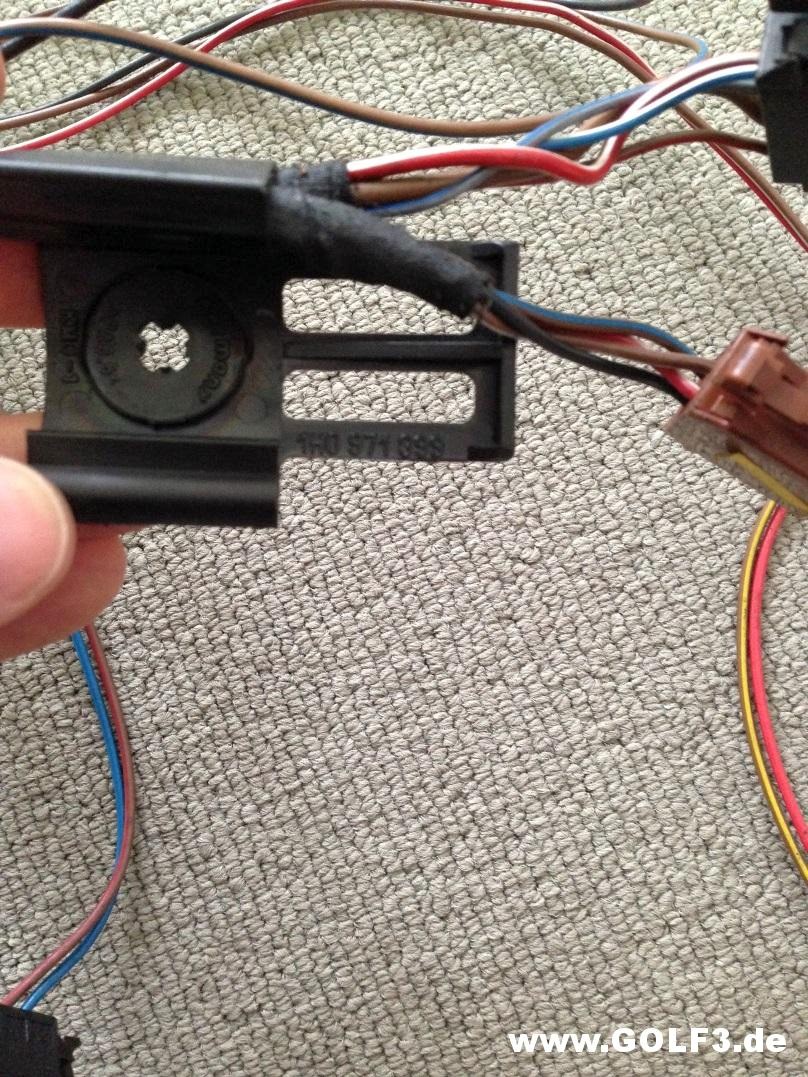

edit: Alles neu, alles anders. Soeben hat mich ein kompletter unbeschädigter Armaturenkabelbaum aus Österreich erreicht, an dem ich wunderbar die Längen für die abgeschittenen zur A-Säule führenden Tür-Lautsprecherkabel abgreifen kann. Abgesehen davon hab ich jetzt die bereits teuer neu gekauften Stecker (s. weiter oben) nun doppelt. Aber was man hat hat man. ;) Und ich habe was gefunden, dass ich bisher nicht kannte: einen Halter für die ISO-Stecker am Radio, der an dem hinteren Gewindestift befestigt wird. Sehr elegant wie ich finde. (s. Bild unten)

http://www.golf3.de/direktupload/i/t...1401871201.JPG

Hallo!

Diesen Halter (Teilenummer 1H0 971 899) für die Leitungen zum Radio hatte jeder Golf 3, der ab Werk eine Radioanlage hatte. Der Halter verhindert, dass sich die Leitungen vor den hinteren Gummistöpsel des Radios legen und damit das vollständige Einschieben des Radios unmöglich machen.

Freundliche Grüße
Teletubby

Was heißt "Radioanlage"? Erst ab einer bestimmten Ausstattung? Mein 92er Golf hatte das Alpha Radio und 2 Lautsprecher im Armaturenbrett, diesen Halter hatte ich nicht.

Der Halter war in meinem ABU mit dem Werksbeta (Europe) nicht drin. Der erste der das Radiio rausnahm war nämlich ich gewesen.

Mein 97er mit Radio alpha hatte den Halter verbaut. Kann aber nicht garantieren, dass der da werkseitig schon drin war, auch wenn ich es sehr bezweifel dass ihn jemand nachträglich eingebaut hat.

Es kann natürlich sein, dass das erst später eingebaut wurde. Aber das Alpha im AEE hatte das auch nicht. Das habe ich gerade nachgesehen.

Ok meine Herren, das sollte nur ein kleiner Teilehinweis gewesen sein. Wir haben nun geklärt, dass das nicht überall drin war, warum auch immer. Bitte beachtet zur Freude aller, dass es hier primär um den nachträglichen Einbau des DSP-Soundsystems (im 3Türer) geht. Da spielt dieses pfiffige Bauteil nur eine winzige Nebenrolle und andere User sollen nicht animiert werden, zu posten "ich habs"/" ich habs nicht"/ "aber ich habs drin"/ "wieso du nicht"... Ihr versteht das sicherlich. ;)

update:

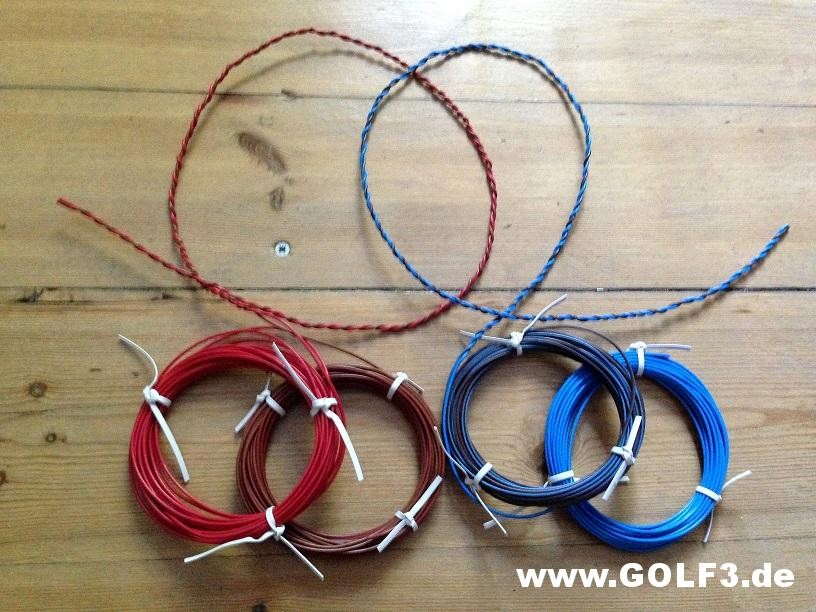

habe beim gebrauchten aber intakten kabelbaum (vermutlich alpha oder beta-radio) die kabelbaumlänge vom hochtöner im a-brett zur a-säule abmessen können (~70cm inkl. stecker). habe mir also meine neuen kabel geschnappt und verdrillt wie im original dsp-kabelbaum. war etwas fummelig, aber doch einfacher als erwartet.

http://www.golf3.de/direktupload/i/t...1402074783.JPG

weiter geht´s mit dem crimpen und einpinnen:

http://www.golf3.de/direktupload/i/t...1402233799.JPG

http://www.golf3.de/direktupload/i/t...1402233862.JPG

hier wurde mal wieder dieser elende "stromdieb" zum einsatz gebracht:

http://www.golf3.de/direktupload/i/t...1402233964.JPG

Heidewitzka, gute Arbeit!

Gut, okay - dann sage ich dazu nix mehr. :D

Interessant ist die Dokumentation aber auch für Leute, die das auch drin haben, aber zerbastelt wurde, zur Wiederherstellung.

Hast Du auch was in Planung, um Linie-In oder gar USB- Wechsler Emulator zu bauen?

Vorab, Danke für's Lob, aber wenn man (erst) alles da hat und sich wie hier Anlesen kann bzw. beraten wird, dann ist das alles recht einfach.

Zum Thema: das DSP soll vorerst original bleiben also keine "modernen" Anschlüsse, da hab ich hier im Forum aber schon was gelesen (glaub ich). Es kommt maximal noch ein original CD-Wechsler ran, vielleicht.
Ich werde im weiteren Verlauf auch noch Bilder vom gesamten Kabelbaum mit Beschriftung rein setzten und vorallem auch von den Steckerbelegungen der Vollständigkeit halber.

Hey Leute, habe mein DSP Kabelbaum auch wieder zusammen gefügt, danke an die bisherigen antworten :)

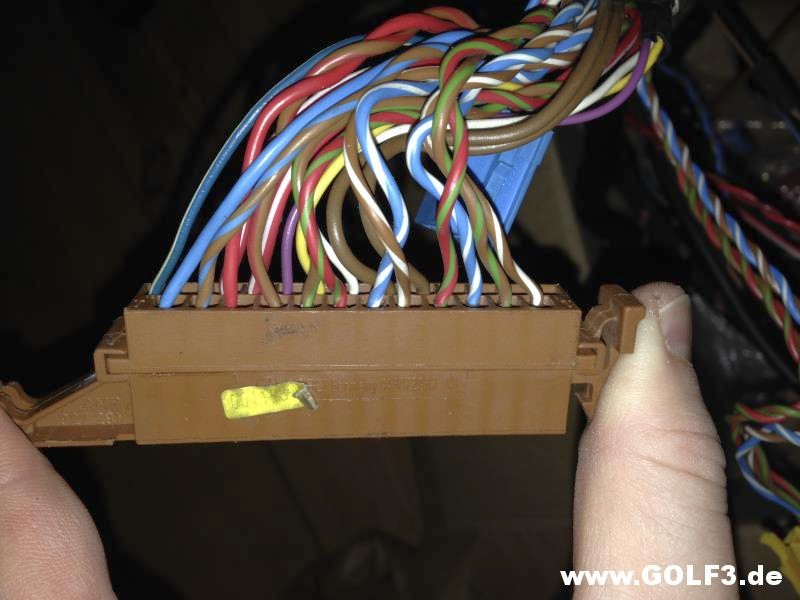

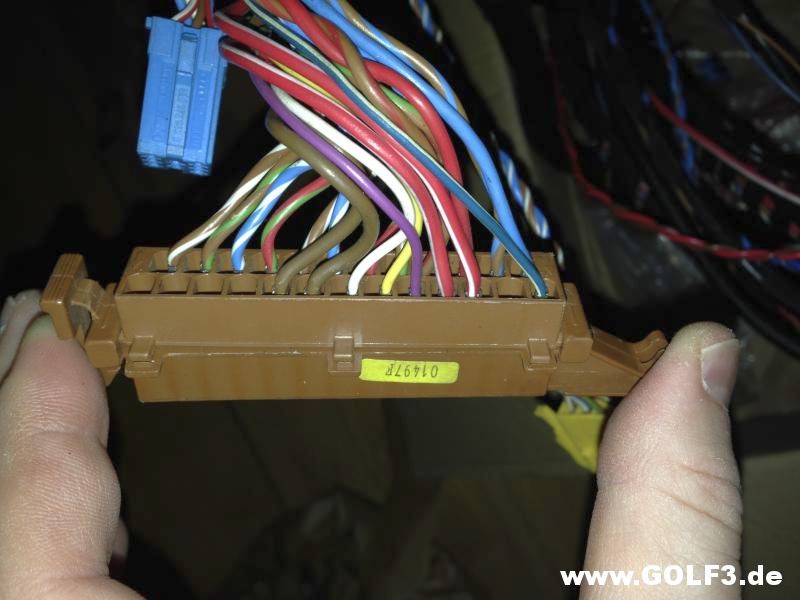

Habe aber noch eine Frage hat jemand von Verstärker (Brauner Großer Stecker) ein Detail Bild? Ich weiß nicht wie der Richtig verpint wird, leider war ein Pin ausgepinnt. Weswegen ich nicht weiß ob das alles passt so wie es ist.

Ich denke nicht da sich der Subwofer nicht gut anhört (wie soll ich sagen "knatschen" tut er..)

ich werd heute abend mal ein bild davon machen.

Bekomme das mit dem Smartphone grad nicht hin. Stell ich morgen im Büro ein.

http://www.golf3.de/direktupload/i/8...1417508389.JPG

http://www.golf3.de/direktupload/i/8...1417508464.JPG

Hallo!

Welcher Pin bzw. das Kabel mit welchen Farben war denn ausgepinnt?

Grüße Teletubby

P.S.: Was ist mit dem Gamma-Radio, an dem ich Dir mal das Cassettenteil ganz gemacht habe? Klappt es richtig?

Hallo Teletubby,

funktioniert super. Hab das nach dem Treffen aber alles nur "oberflächlich" angeschlossen um zu testen. Hatte keine Lust das ganze Interieur raus zu nehmen. Der Einbau erfolgt frühestens im Mai, wenn Temperaturen und Wetter wieder vernünftiges Basteln aufm Hof zulassen.

Gruß, striker
