jop ich hab nun alles soweit fertig nur immer noch das problem das beifahrerseite nur immer stückweise hochgeht aber ich werd mir mal nen anderen motor besorgen und dann gucken villt liegt es nur am motor |
Zitat:
ice |
Werfe auch mal eine Frage dazwischen, dann brauch ich keinen neuen Thread öffnen. Möchte auch bald EFH nachrüsten, kann ich die Fensterheber vor dem Einbau Warten/fetten? Wenn ja wie und wo genau? |
weiß keiner was |
Ich meine mal ein Bild gesehen zu haben bei der die Rollen und die Räder des Motors gefettet waren. Ich glaub da stand auch mal was in der PDF Einbauanleitung im TUT Bereich was. Genaueres kann ich dir leider auch nicht sagen. Vllt. mal bei VW in der Werkstatt fragen ... ice |
ich bin auch bei gegangen und hab vorm einbau die rollen und das Lenkseil was im bereich der Schienen frei liegt mit einem Silikonfreiem Öl eingesprüht |
hallo leute! also ich will meine elektrik kontrollieren da bei meinen efh da was sehr seltsam läuft mal schauen ob ich es richtig verstanden habe: -abdeckung der sicherungen ab -dort sollten dann solche stecker sein (nur wie schauen die genau aus, hat da jemand ein foto von einen) -dann einfach farbe auf farbe geben kann da auch ein solcher stecker defekt sein? wie sind die jetzt genau? ist da jeder efh extra (li vo, li hi, re vo, re hi)oder nur bestimmte funktionen (schließen, öffnen, plus)? |
beschreib doch mal was genau du mit "meinen efh da was sehr seltsam läuft" was genau läuft seltsam villt kann man dir so schon sagen woran das liegen kann |
ok folgendes prob: fahrerseite funktioniert beifahrerseite: schalter leuchtet, masse ok, minus neg und nur 200mV spannung fahrerseite hinten: schalter finster, masse neg, plus (3 poliger stecker ok, bei allen anderen nix) beifahrerseite hinten: schalter finster, masse ok, plus neg schalter für hinten in der mittelkonsole: schalter leuchtet, steuerung neg efh wurden nicht nachgerüstet sondern waren von werk aus verbaut! beifahrer seite hinten funktionierte schon beim kauf des fahrzeuges nicht! alle anderen jedoch schon! evtl weiß ja jemand rat mfg |
puh vielleicht nen kabelbruch im kabelbaum? |
naja aber das merkwürdige ist ja das überall anders was anderes net funktioniert! wenn ich sage ok ich habe auf der gesamten beifahrerseite kein + weiß ich das es hier was hat! allerdings vorne zb minimal vorhanden und hinten gar nicht! fahrerseite funkt alles und hinten ist 0 saft! darum dachte ich evtl ist was abgesteckt worden beim lacken! weil beifahrerseite vorne und fahrerseite hinten ist erst seit dem lacken |
ja nur zb plus ist ja in der zentralelektrik über 1 anschluss eingespeist. das heißt wenn jetzt zb der rote stecker gezogen worden is, dann dürfte nichts gehen. Du hast an der Zentralelektrik 7 stecker eigentlich für die elekt. heber. ich geh nachher mal eben gucken welche das sind welche farbe die haben und welche aufgabe dann sag ich dir bescheid |
Das wäre sehr nett! Evtl kannst a ein Foto machen wie die Stecker aussehen |
so also du müsstest 6 einzelne farbige Stecker haben die beim Sicherungskasten liegen müssten. die farben der einzelnen Leitungen an den Steckern müssen: rot, schwarz/grün, grau/blau, weiß, braun/gelb oder braun/weiß und braun sein. rot ist dauberplus schwarz/grün ist Komfortschließung grau/blau ist Instrumentenbeleuchtung weiß ist Heizung für Spiegel braun/gelb (braun/weiß) Türkontakt braun Masse Die Stecker sehen so in etwa aus http://www.golf3.de/direktupload/i/t...1301159113.jpg die Stecker werden zum Teil auf die farblich passenden Potentialverteiler gesteckt (also ist es ein grüner Stecker dann in den grünen Potentialverteiler) die Potentialverteiler sehen so aus: http://www.golf3.de/direktupload/i/t...1301159071.jpg dann bleiben soweit ich weiß noch 2 einzelne Stecker übrig, die nicht auf die Verteiler passen. diese werden mit den farblich passenden Buchsen verbunden die irgendwo in der nähe vom Sicherungskasten (meistens hängen sie lose über den Sicherungsblock). Musst mal mit Taschenlampe suchen. hilft dir das etwas weiter? |
ja super danke! jetzt weiß ich wenigstens das ich den sicherungskasten ausbauen muss! das wird ja kein prob sein oder? |
der sicherungskasten is nur eingehängt sprich links und rechts sind zwei weiße bügel die musst du noch oben drücken und dann hängt der ganze sicherungskasteh nur noch in zwei aufnahmen |
super! hoffentlich bekomme ich meine teile noch im laufe der woche dann werde ich am we zum golf fahren! ansonsten halt übernächste woche! danke nochmals für deine hilfe |
Hallo, habe mal ne frage will mir nämlich auch fensterheber nachrüsten vorne und hinten habe mir alle kabel besorgt ,innenkabelbaum, Türkabelbaum, die Heber und die schlater ist eig der anschluss immer vorhanden?? Also der der in den Sicherungskasten kommt und die Kabel mit den Grünen,Braunen,Schwarzen,Gelb blau, Grau?? weil wo ich es aus einem Golf ausgebaut habe habe ich ein Relai gesehen was an der Sicherung der EFH dran geklippst war, und das kabel ging in den Motorraum, oder hat der EFH eig auch ein Relai??Vielen dank schon mal im Vorraus will meinen Golf nämlich dieses we zerlegen und alles einbauen und wenn es wegen einem Kabel was net vorhanden wäre scheitern würde wär echt scheiße!! |
Zitat:
Lediglich eine Thermosicherung wird auf die ZE und ein paar einzelne Stecker in die Potentialverteiler gesteckt. Das war's im Rahmen der ZE auch schon. Zum Motorraum geht kein Kabel das mit den eFh zu tun hat, lediglich die DWA hat einen Anschluss in den Motorraum zur Motorhaubenüberwachung. ice |

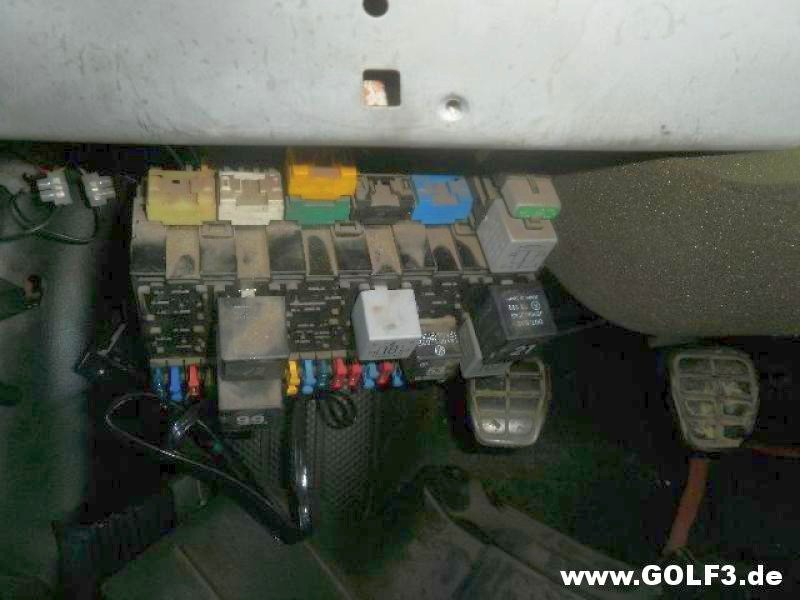

so leute habe heute mal ein foto von meiner ze gemacht: http://www.golf3.de/direktupload/i/8...1301759612.JPG evtl sieht ja jemand jetzt schon den fehler die kabeln haben ja alle so klippverbindungen oben! da ist mir aufgefallen das da eines lose hinten liegt! ist ein einzelnes kabel evtl kann mir jetzt jemand helfen? wäre echt super |
Nicht wirklich, da die Kabel ja oben eingesteckt werden. Potenzialverteiler sind vorhanden, das kann man sehen, aber eben nicht wie was verkabelt wurde. |
welche farbe hat der stecker und das kabel denn was lose rumliegt |
der stecker ist weiß, kabel weiß ich leider nicht |
weiß is eigentlich für die spiegelheizung also so war es jedenfalls bei mir |
also mit der ze passt somit alles wie es aussieht!? wo kommt den der stecker rein für die spiegelheizung? |
Hallo hary, es ist bei Golf 3 Fahrzeugen völlig normal, dass im Bereich der Zentralelektrik unbenutzte Stecker liegen. Das liegt daran, dass viele Kabelstränge schon Leitungen enthalten, die nur bei Vorhandensein bestimmter Sónderausstattungen (z.B. Automatikgetriebe, Geschwindigkeitsregelanlage, Scheinwerferreinigungsanlage) benutzt werden und einen passenden Gegenstecker haben. Freundliche Grüße Teletubby |
Hallo,die Grüne Sicherung die bei dem Bild von hary rechts oben auf dem Bild ist und unter der ein Relai sitz, die habe ich aus dem Spenderauto für meine Sichrung mit ausgebaut da ein Rotes Kabel von dort aus an den Sicherungkasten hinten eingesteckt wurde das Relai habe ich auch mit Ausgebaut aber das ist wie ich lese eig uninteressannt stimmt das wollte ich noch mal fragen da ich mich dieses Wochenende noch net dran getraut habe und erstmal Nebelscheimwerfer und Dunkel Rückleuchten nach gerüstet habe !! Lg Olly |
Dein Text ist leider sehr schwer zu verstehen. Das Grüne auf dem Bild ist die Thermosicherung und die ist selbstverständlich wichtig. Ich habe letzte Woche erst umgerüstet, zusammen mit Teletubby und bei der Verkabelung kann man an sich kaum was falsch machen. 2 Stecker kamen bei mir nicht in die Potenzialverteiler, sondern wurden mit darüberhängenden Kabeln verbunden. Bei mir war das einmal schwarz und den anderen weiß ich nicht mehr sicher, meine aber grau. Der dicke Masse Stecker kam in das Massekreuz und der rote wurde hinten an der ZE eingesteckt. Die anderen kamen in die farblich sortierten Potenzialverteiler. Wenn du nächstes WE umrüsten möchtest, plane dir locker einen Tag ein. Manfred und ich haben über 6 Stunden gebraucht, trotz Fachmann dabei. Am besten während dem Einbau noch mal Bilder posten wenn du mit irgendwas unsicher bist. |
Hallo, ich bin auch gerade dabei umzurüsten, soweit läuft auch alles! ich habe nur das problem das ich 3 stecker über habe. 2x 1-Polige stecker blau/grau und braun/gelb Und einen 6-Poligen stecker mit 5 leitungen braun/grün, weiß, braun/weiß, schwarz/grün und rot/weiß. Kann mir jemand sagen wofür die leitungen sind und ob ich mir einfach eine Leitung in der passenden Farbe suchen und da anklemmen? Schon mal Danke und Gruß Alex |
Kannst du Bilder von den Steckern machen? Habe die Kabelfarben nicht im Kopf, bin aber recht sicher das ich mich an die Stecker erinnern kann wenn ich sie sehe. Habe das ja auch gerade erst gemacht, allerdings mit Hilfe. |
Aber sicher hab ich Fotos! http://www.golf3.de/direktupload/i/t...1302115903.JPG http://www.golf3.de/direktupload/i/t...1302115991.JPG Danke |
von wo kommen die stecker denn also sind die am innenraum kabelbaum dran oder am türkabelbaum, und ja bilder wären nicht schlecht |
Die stecker sin im innenraum Kabelbaum! |
also die beiden einzelstecker mein ich müssten in die farblichen potentialverteiler, haben jedenfalls den passenden stecker dafür so wie ich das auf den fotos seh |
is der 6 polige auch auf der anderen seite des kabelbaums gewesen? weil wenn ja könnte es der stecker für elektr. spiegel sein die von der beifahrerseite kommen |

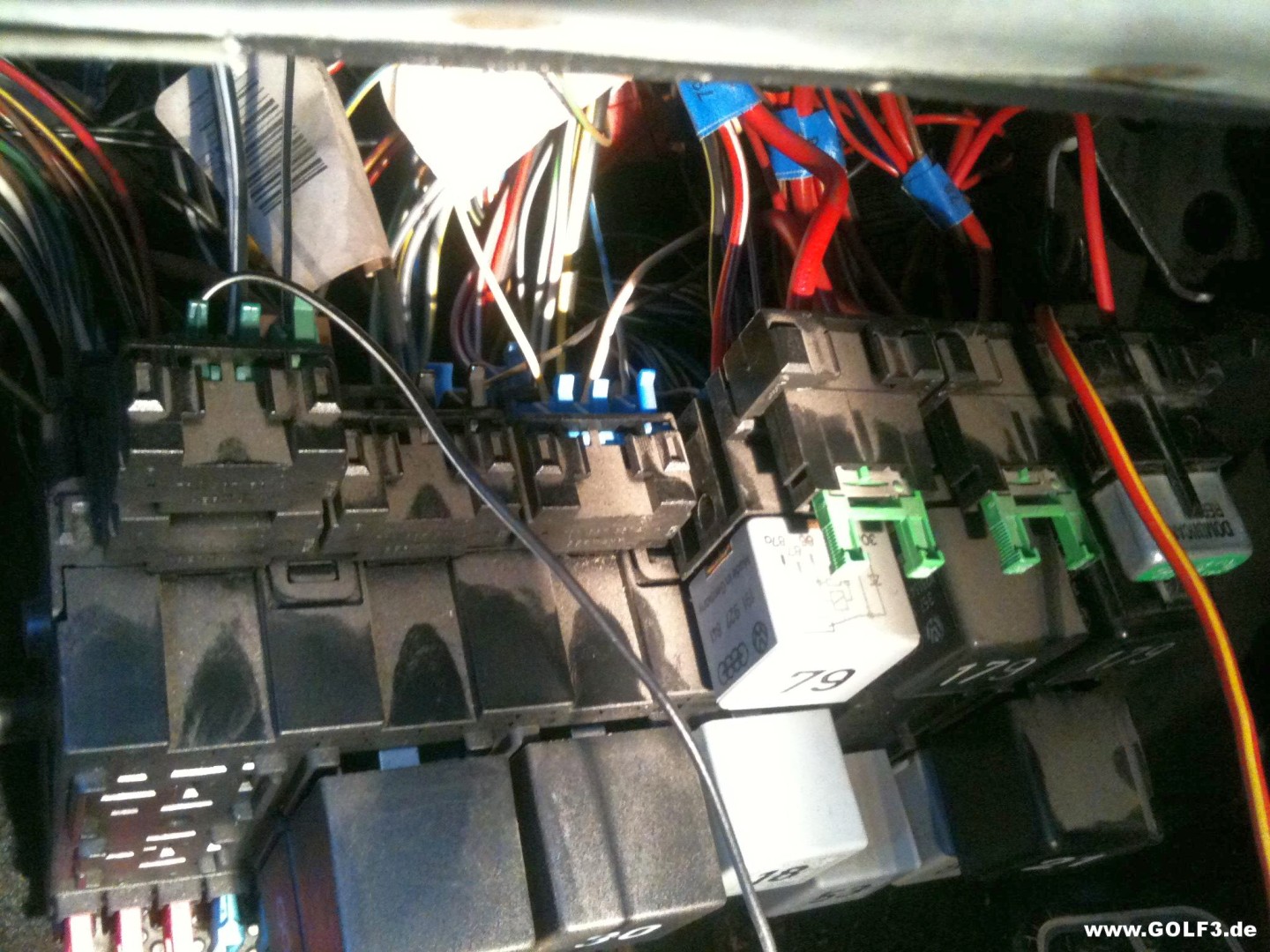

Das hab ich auch schon gelesen und auch schon gesucht hab aber leider nicht viel gefunden! Da scheinen andere Golf 3 mehr buchsen zu haben! http://www.golf3.de/direktupload/i/t...1302116385.JPG |
Also der 6-Polige ist nur einmal! Ich denke mal so von den längen gehört der auch in die nähe der ZE! Die weiße ist ja für die spiegelheizung wie ich gelesen habe! |
irgendwie hast du auch nur schwarze potetialverteiler zu haben eigentlich sind die farbig, musst mal gucken einige golfs haben noch weitere verteiler oberhalb des sicherungskastens unterm lenkrad, wenn du mit dem kopf im fußraum gehst und dann hinter der verkleidung nach oben guckst solltest du sie finden, bei mir waren da welche ich kann aber nun leider auch net nachgucken wie viel verteiler ich hab weil mein auto 70km weit weg steht und ich erst freitag wieder ran komm |
puh ich kann dir bei dem 6 poligen nicht wirklich weiter helfen ich hatte den net, ich hatte nur die zwei für die türkontakte die dann zu dem motor und dem schalter gehen und die die zur ZE gehen bei mir sind alles einzelne gewesen |
Also weitere potetialverteiler hab ich nicht! bei den schwarzen die ich hab sind farbige stecker da hab ich auch einen dazugesteckt nur die anderen farben kann ich nicht finden! Dann muss ich mir da wohl was besteln ;-) |
