Hi, ich möchte auch nachrüsten.
Die Pinbelegungen habe ich bereits gefunden.



Am Verstell Schalter stehen ja die Pin Zahlen dran.
Aber auf den Steckern der El. Aussenspiegeln nicht.

Dort habe ich die Kabelfarben:
-Braun
-Weiß
-Blau
-Braun/Schwarz
-Schwarz

Welche Farbe ist welcher Pin?

Lg Sazh

Hiilllfffee!! :danke:

Hallo Sazh,

Warum willst du das überhaupt wissen? Ich meine, der Türkabelbaum wird schließlich immer als Ganzes getauscht. Oder möchtest du dir selber einen Kabelbaum crimpen?

Besorge dir einfach einen Türkabelbaum, der auch für eAsp vorbereitet ist, vom Verwerter o.Ä. und den baust du dann ein.

Ansonsten kann ich aber morgen gerne noch mal in meinen Plänen nachschauen.

Grüße,

Hi, vielen Dank für deine Antwort.

Genau ich möchte mir die Kabel alle gerne selber ziehen, habe weder Türkabelbäume noch Innenraumkabelbaum.

Kabel allerdings habe ich genug da und lege auch nicht so einen großen Wert darauf das die Verkabelung original ist.

Lg Sazh

Es ist egal welches Kabel wo an der Heizung vom Spiegelglas angeschlossen ist.

Hatt vielleicht jmd. einen Schaltplan??

Ich möchte auch nicht umbedingt Wissen welche Kabelfarbe für was ist.
Ich muss lediglich herausfinden welcher Pin wo ist.

So sieht der Stecker ja aus.
http://www.golf3.de/clear.gif

Wo ist Pin 1??
Auf der linken oder auf der rechten Seite??

Ich Bitte um Hilfe!! :danke:

So jetzt habe ich es selbst rausgefunden.

Poste nachher mal das Ergebniss.

Edit:

http://www.golf3.de/clear.gif

Auf der rechten Seite natürlich genau so. Selbe Farbe selber Pin.

Lg Sazh

So ich will mir ja wie oben beschrieben El. Aussenspiegel nachrüsten.
Die Kabel dafür werde ich komplett selber verlegen und anschließen.

Habe dafür auch schon alles da.

Frage:

Ist es sinnvoll eine Sicherung mit einzubauen?
Haben die Aussenspiegel werksseitig eine Sicherung?
Wenn ja wie groß sollte die sein?

Lg Sazh

Ja mit Sicherung,
Original auf Steckplatz 14 Rückfahrleuchten, Aussenspiegel, Sitzheizung 10A

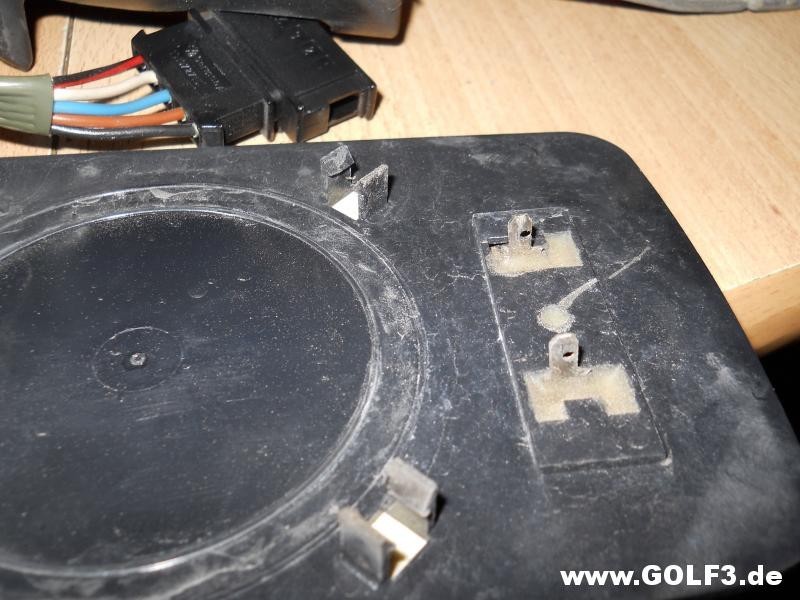

Hier mal Bilder, ist immer besser wenn man's auch sieht...

http://www.golf3.de/direktupload/i/8...1307263539.JPG
http://www.golf3.de/direktupload/i/8...1307263598.JPG
