hat Zeit bei mir...soll ja auch vernünftig werden :) Gut Ding will Weile haben... :)

ich wollte das net so kompliziert machen...ehrlich gesagt, dachte erstmal ne Platte zurecht sägen und dann von hinten den Woofer dran und dann halt mal schauen wegen den Seiten und so...das muss für mich nicht krachen das die Spiegel wackeln :) lol

ja bei mir auch nicht, hauptsache bisschen mehr bass als der Subwoofer vom DSP...aber soll halt kein Platz im Kofferraum wegnehmen...

ja das ist auch der entscheidende Punkt für mich :) mal sehen wann und wie des wird :)

Ähmm... es ist NICHJT der Durchmesser und die Tiefe entscheidend, sondern die TSP (THIELE SMALL PARAMETER)!!!!!!!!!!!


...das sind die elektronischen Eigenschaften eines Subwoofers, mit denen man dann BERECHNEN kann, OB das SubChassi 10Liter oder 35Liter Volumen BRAUCHT, um überhaupt spielen zu können!!!!!!!

...daher nenne mir bitte MODELL/MARKE von dem Chassi, welches Du nun hast, und ich werde es Dir berechnen!

kannst du das auch mal für mich machen von meinen Subwoofer?
damit ich weiß wo ich ungefähr hin muss vom Volumen her

Modell: MB Quart 957240

KLAR! GERN SOGAR! ....mach ich heut Abend, sobald ich Zeit dazu hab! :)



EDIT 2:

So .. hier die TSP vom MB QUART 957240 --->

Re 6.0 Ohm

Fs 20 Hz

Mms 70 g

Vas 154 l

Qes 0,31

Qts 0,29

SPL 88 dB

BL 13,2



..... in WIN ISD die Daten eingegeben ... und folgendes kam heraus:

Das Chassi ist prädestiniert für BASS REFLEX !!! ...NICHT für ein geschlossenes Volumen!

....als geschlossenes Volumen will das Chassi MINDESTENS 32Liter haben ... dazu halt noch die Verdrängung vom Chassi selbst ... also sagen wir pauschal einfach 35Liter Volumen!!

(Man bedenke: Im Seitenteil-Gehäuse bekommt man MAXIMAL 17Liter Volumen heraus, ohne das es Kofferaum wegnimmt!!!)

Als Bass Reflex will das Chassi mindestens 52Liter haben, dann dazu noch der ABGESTIMMTE BassReflex-Kanal, der nicht wirklich ins Gehäuse reinpasst, da er sehr lang wird!


SummaSummarum --> FALSCHES CHASSI!!! VERKAUFEN!!

Gerne helfe ich bei der Beratung bei der Wahl eines anderen Chassis!! (..gut heißt NICHT unbezahlbar!!)


Edit 2:

Anbei ein Bild von der Simulation ....

GRÜN - BR-Gehäuse mit 52Liter und entsprechendem BR-Kanal
GELB - Geschlossenes Gehäuse mit 31,2Liter
BLAU - Geschlossenes Gehäuse mit 17Liter ...

http://www.golf3.de/images/imported/2012/08/505.jpg


...Du siehst, daß das Chassi in einem geschlossenem Gehäuse nicht so tief spielt ... (sehr schnell und stark abfallende Kurve!)
...der Unterschied zwischen GELB und BLAU lässt erkennen, daß das Chassi in 17Liter recht "dröhnig" spielen wird .... in ca. 32Liter relativ homogener udn vor allem TIEFER.
Ein weiterer Indikator dafür ist die "GÜTE VOM GEHÄUSE" ... genannt als "QTC" ... 0,7 ist "homogen", 0,5 ist sehr audiophil ... 1,0 ist "dröhnig"!
...GELB - QTC von 0,7 ... Blau - QTC von 0,92 !!

In 52Liter BR spielt das Chassi bis 30Hz ... das ist das "echter Bass" ... jedoch passen ins linke Seitenteil keine 52Liter Volumen rein ... und dann auch noch die Anbindung des BR-kanals trotz 90°-Drehung (da im SEITENteil) vernünftig hinzubekommen wird noch schwieriger!

...daher: lieber ein anderes Chassi holen, welches in 17Liter geschlossenem Gehäuse zurecht kommen! (...und die sind schon ab 80Euro zu haben!)

ich werde mir dazu mal gedenken machen bis ich Projekt starte
aber diese infos sind schon sehr hilfreich und werde es in meinen Plan mit bedenken

Ich bin nicht so der Hifi Freak...bisschen Bass bei wenig Platzverbrauch reicht mir vollkommen...nix mit Volumen berechnen und stundenlangen Planen eines Lautsprechergehäuses...aber tzdm Danke für die Hilfe :)

Bist Du nun "beleidigt/zickig", oder einfach nur "resistent" gegenüber "X", "Y" und "Z"??!!


....wo ist das Problem das Chassi zu nennen, damit ich die TSP heraussuche, und FÜR DICH simuliere, in welcher GehäuseArt und mit welchem Volumen sich GENAU DIESES Chassi wohl fühlt??!!

Sei doch froh, daß es hier Foren-User gibt, die FACH wissen haben, und anderen helfen!

nee..bin doch nicht zickig..eher hab ich zur Zeit andere Probs :)
ich kann dir bei Gelegeneheit gerne die Daten schicken, die du haben willst :) dauert aber noch bissl...hab das ding noch net geholt :)

ich denke auch mal das die Daten ein gutes Grundwissen zum Bau des Gehäuse liefern.

man muss es ja nicht genau so machen wie es simuliert wurde aber man kann versuchen Näher ran zukommen.
denn auch ich werde nicht auf Grund des Ergebnisses mir nun einen neuen Subwoofer holen sonder eher die Daten beim bau mehr berücksichtigen

Naja ... man kann´s noch ganz anders machen:

Wenn man weiß, daß man per GFK-und was auch immer-Gehäuse für´s linke Seitenteil maximal 17Liter raus bekommt, wenn man den Rest des Kofferaums unberührt/frei haben will, das man von vorn herein ein Chassi sucht und findet, welches mit 15Litern bis 17Litern geschlossen zurecht kommt!

...es MUSS auch KEIN 10" (25cm) Chassi sein ... es DARF und KANN auch ein 8" (20cm) Chassi sein!!!

....und es gibt etliche BEZAHLBARE Chassi´s die in 15-17Liter GUT spielen!

kannst ja mal das passendste preiswerte Chassi dafür bekannt geben bitte...

ich zitiere Mirko mal aus dem anderen Forum

so heute eine Absprache mit meinen Holzwurm gehabt und wir sind zu entschluss gekommen das ein Doppelter Boden eingezogen wird und der subwoofer in die Reserveradmulde kommt so sollten dann auch die abverlangten 35l Volumen vom MB Qurat kein Problem mehr sein.

Bei 35L wirst du aber gang schön in die Höhe gehen müssen. Ich habe glaube ich 27l erreicht, aber auch den größtmöglichen Gladen Subframe als Basis genommen und noch bearbeitet, um ihn so tief wie möglich einzusetzen.

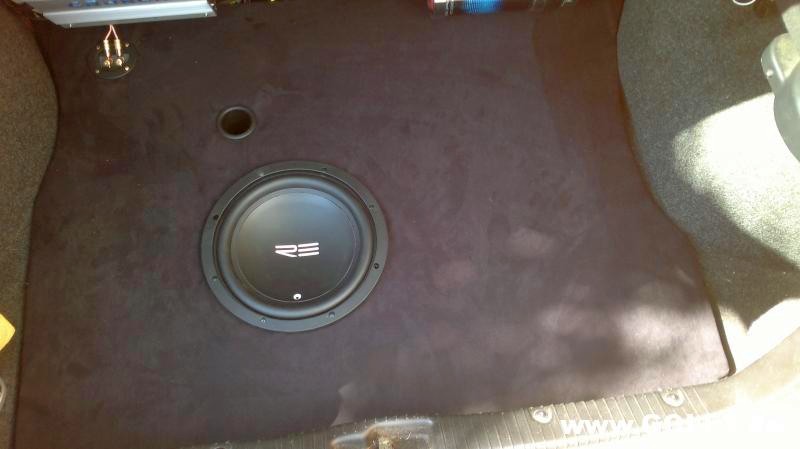

So Kofferraum Umbau nun Komplett abgeschlossen zwar wie gesagt nicht in die Seite sondern Reserveradmulde

hier mal ein Foto vom Endergebnis

http://www.golf3.de/direktupload/i/8...1347536571.jpg
