Ah ok..... |

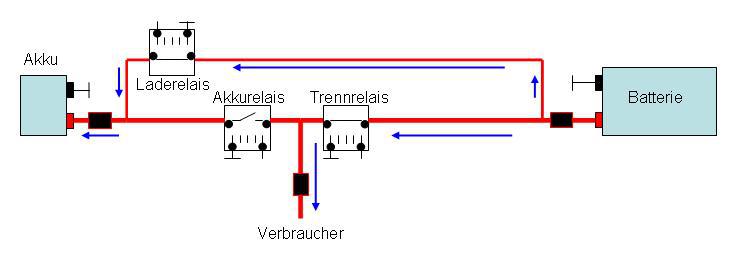

Von rechts nach link. 1. Trennrelais. strom kommt von der Motorbatterie und geht in den Verteiler 2. HiFi Relais Versorgt die Endstufe mit Strom 3. Akkurelais Strom kommt von dem Zusatzakku zum Verteiler 4. Laderelais Strom kommt von der Motorbatterie und geht direkt zum Akku Hier eine Übersicht: http://www.golf3.de/images/imported/2009/10/260.jpg Sinn und Zweck des ganzen: Kurz gesagt. Läuft der Motor werden alle Komponenten von der MotorBatterie versorgt und der Akku wird geladen. Ist der motor aus, läuft alles über den Zusatzakku. Von Motorstarts und abfallender Spannung sind PC und musik verschont. mfg ck222 |
Ein Radio hast du nicht drin? nur das DVD Laufwerk is im radio? Steuerst die stufe über den carpc? LG Chriss |
Das Radio geht auch noch, läuft aber über den PC. Ja, alle Mukke kommt vom PC. mfg ck222 |
Ich hab mal eine Frage zu den Schwarzen Hella Scheinwerfern vielleicht kannst du mir weiter helfen: >>>KLICK<<< Grüße HDD |
Zitat:
Aber saubere Arbeit, echt spitze ! MFG |
Bei Hella müsste es ersatzteile geben. Einfach mal anrufen. mfg ck222 |

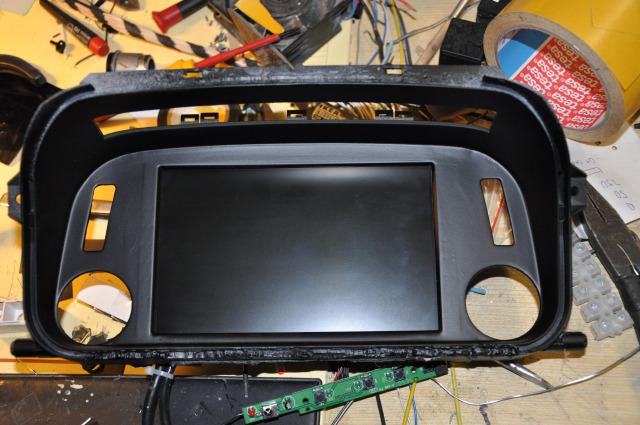

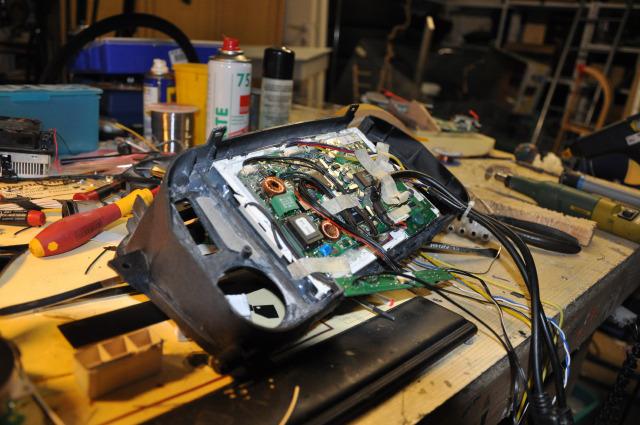

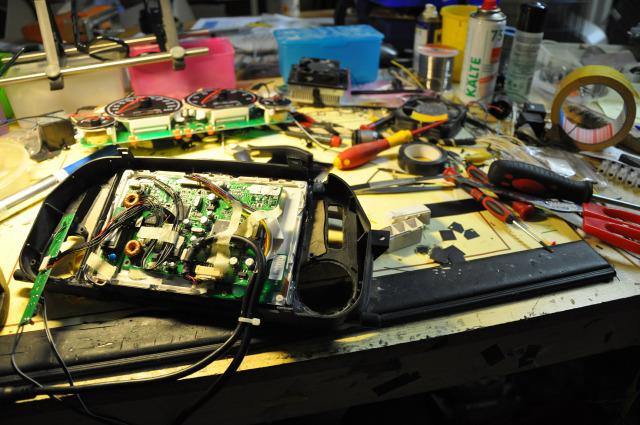

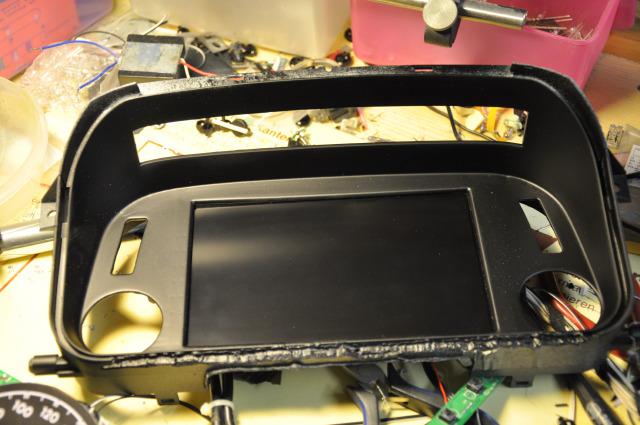

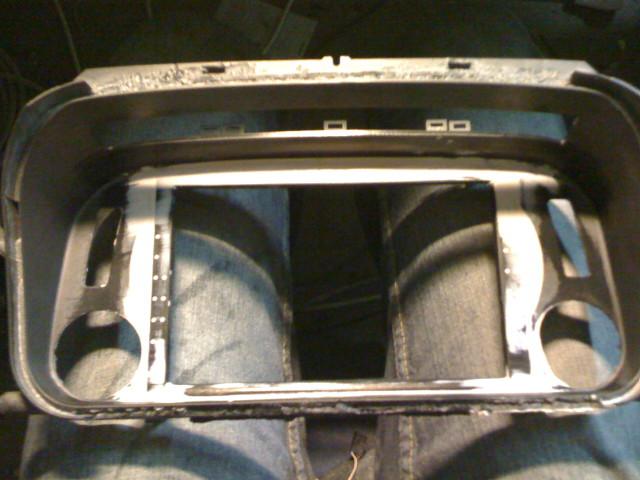

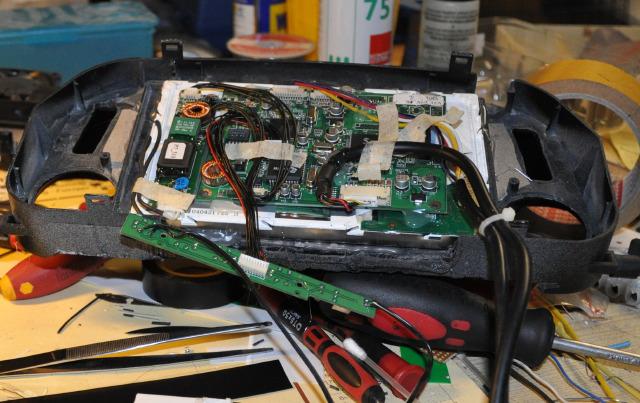

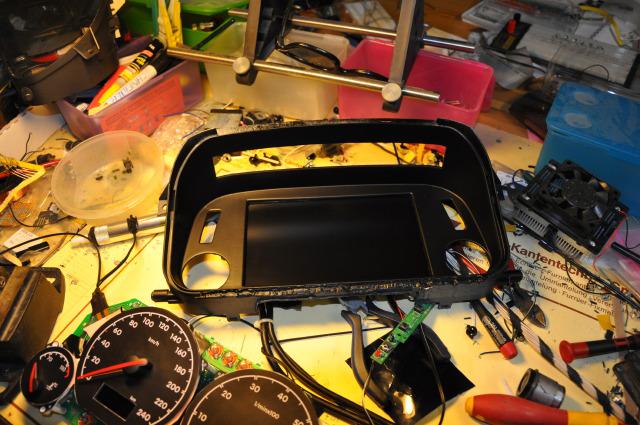

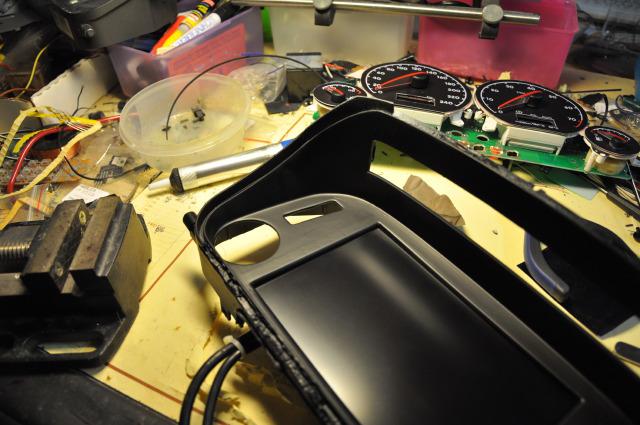

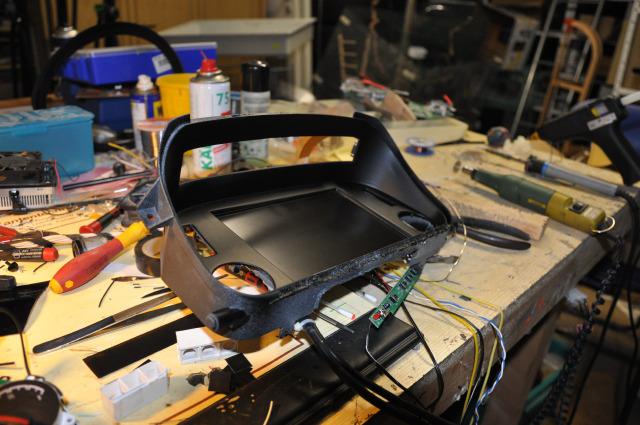

Heute ging es ein bisschen weiter mit dem neuen Tacho. Hier nochmal ein Bild im Rohbau. http://www.golf3.de/images/imported/2009/10/533.jpg ©ck222 Nach vielen vielen langen schleifen, spachteln, lackieren, schleifen, spa.... hatte ich keine Lust mehr, war aber auch mit dem Ergebnis zufrieden :) Also gleich den TFT eingesetzt. http://www.golf3.de/images/imported/2009/10/534.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/535.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/536.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/537.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/538.jpg ©ck222 Nun ging es an die Symbolreihen links und rechts. "verkleidet" werden sie mit einem Stück Folie das aus einem Laserdrucker kommt. Es ist matt schwarz, läst aber noch genügend Licht durch für die Symbole. http://www.golf3.de/images/imported/2009/10/539.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/540.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/541.jpg ©ck222 |

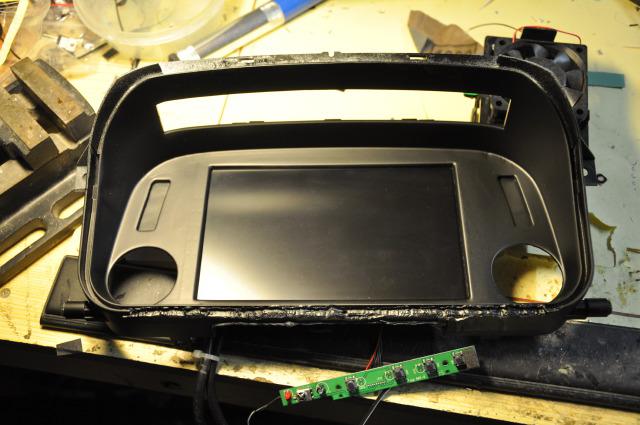

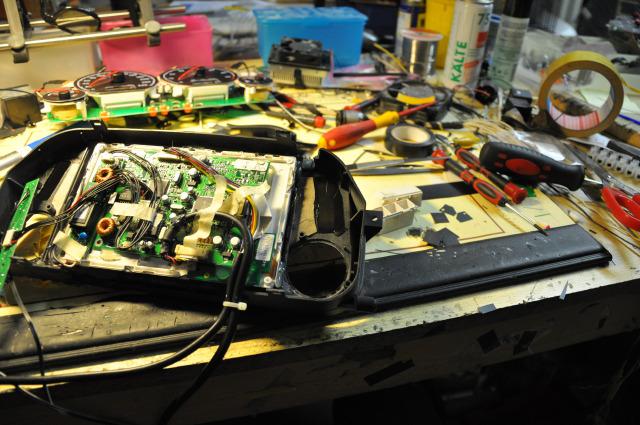

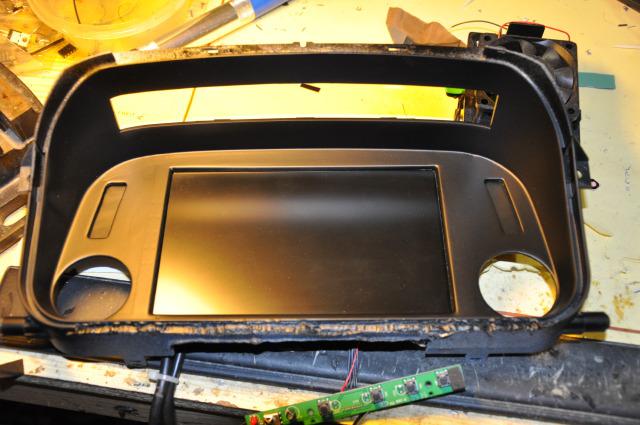

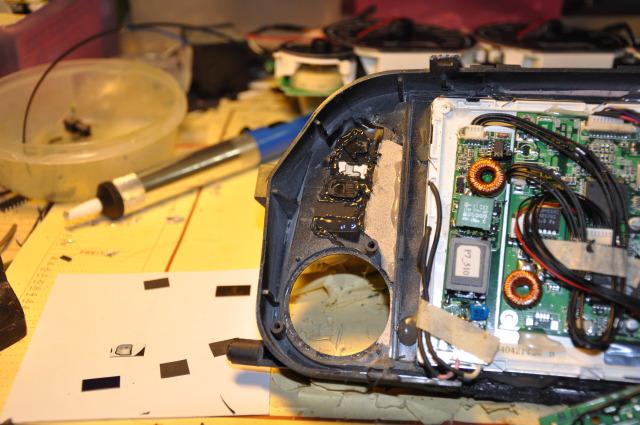

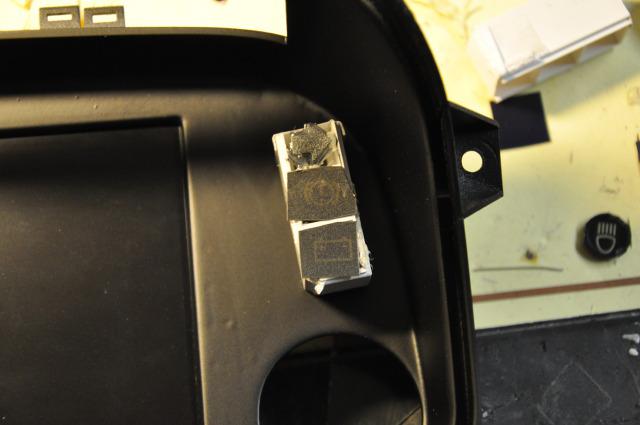

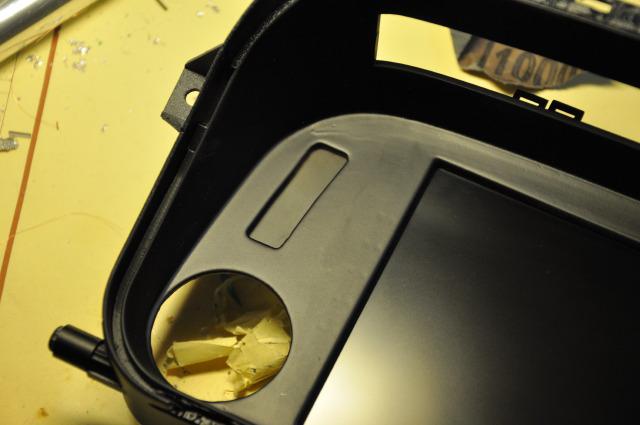

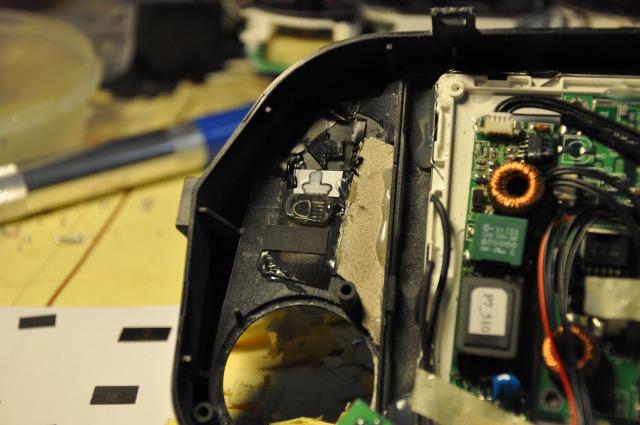

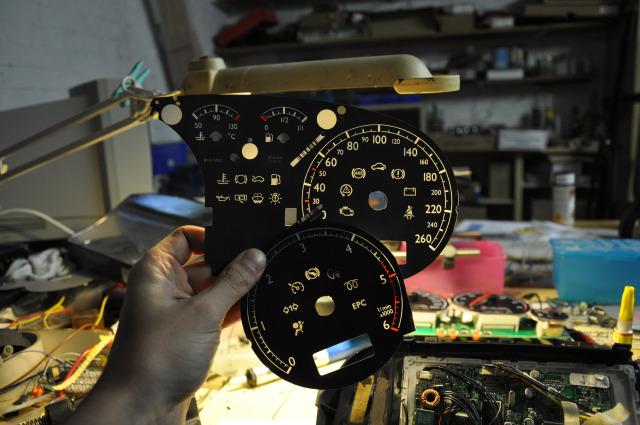

http://www.golf3.de/images/imported/2009/10/542.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/543.jpg ©ck222 Die Original "Leuchtkammern" konnte ich nicht verwenden, da ich mindestens 7 Symbole brauche, aber so nur Platz für 6 sind. http://www.golf3.de/images/imported/2009/10/544.jpg ©ck222 So bin ich gezwungen eigende "Kammern" zu bauen. Dadurch kann ich auch versuchen noch mehr als 7 Symbole zu verbauen. Als Vorlage dienen mir einmal die Golf 3 Symbole und von einem Sharan Tacho http://www.golf3.de/images/imported/2009/10/545.jpg ©ck222 So kommen neben den Standardsymbolen: Öl Wasser Batterie Blinker links Blinker rechts Handbremse Fernlicht noch das Symbol Wischwasser hinzu. Die freien Bereiche neben den Symbolschnippseln wurde mit schwarzer Wandfarbe aufgefüllt. Ist noch nicht ganz fertig, die erste Schicht muss noch Trocknen und die reste auf den Symbolen entfernt werden. Also noch nicht sagen, das es Scheiße ausschaut ;) http://www.golf3.de/images/imported/2009/10/546.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/547.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/548.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/549.jpg ©ck222 http://www.golf3.de/images/imported/2009/10/550.jpg ©ck222 mfg ck222 |
du bist völlig krank!!! aber geil!:D |
du bist echt der hammer:respekt: weiter so bin schon auf den ersten funktiontest gespannt. :cool2:er tacho |
du hast sorgen... das sieht echt gut aus! ich meld mich schon mal für eins der ersten modelle aus der daraus Folgenden serienproduktion an :D mfg |
jo ich auch !!! |
dito ^^ also ich muss schon sagen, was du drauf hast, hut ab!! |
Wahnsinn, echt TOP :D |
gefällt mir....bin echt gespannt... bleibt Tank und Temp.-Anzeige in den kleinen Ausschnitten? ... weiter so! |
rein interessenhalber, waurm setzte nich das symbol für die handbremse mittig über den tft. dann haste nur 6 symbole die du verbauen musst. der vorteil ist, das wenn du die handbremse angezogen hast, das symbol wunderbar sichtbar ist und du musst nich ein extra symbol machen. wobei, ich glaube das dir der spaß das wert ist, dann noch die kontolle fürs wischwasser drann zu bauen^^ |
Schließe mich den anderen an und zolle Dir mal wieder meinen Respekt für Erfindungsreichtum und Schneid, es auch umzusetzen... :-) mfg P.S. Wie gefällt Dir: ck222 alias Düsentrieb???^^ |
ich finde deine arbeiten ja auch mal voll geil..mach weiter so..mfg |
das sieht ja mal richtig richtig geil aus !!! bin auf weiteres gespannt |
