12.02.2025



Jetzt kommen die Achsen raus nachdem das Gestell soweit fertig mit der Karosse verbuden ist.

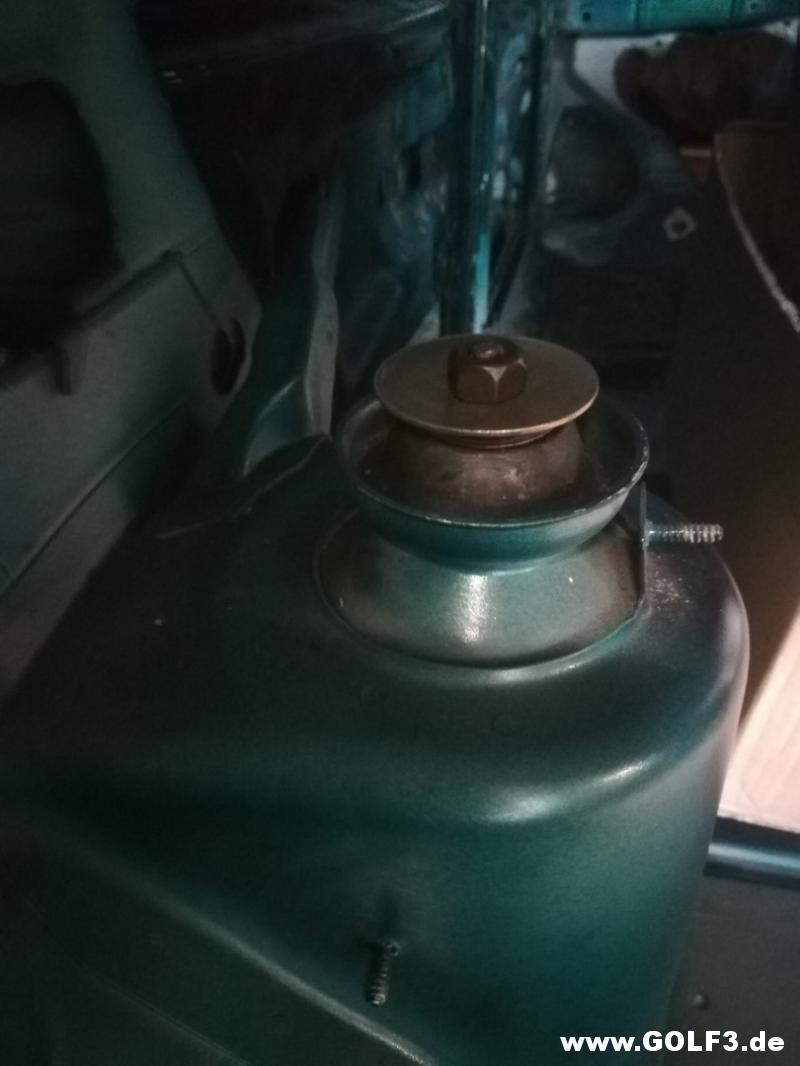

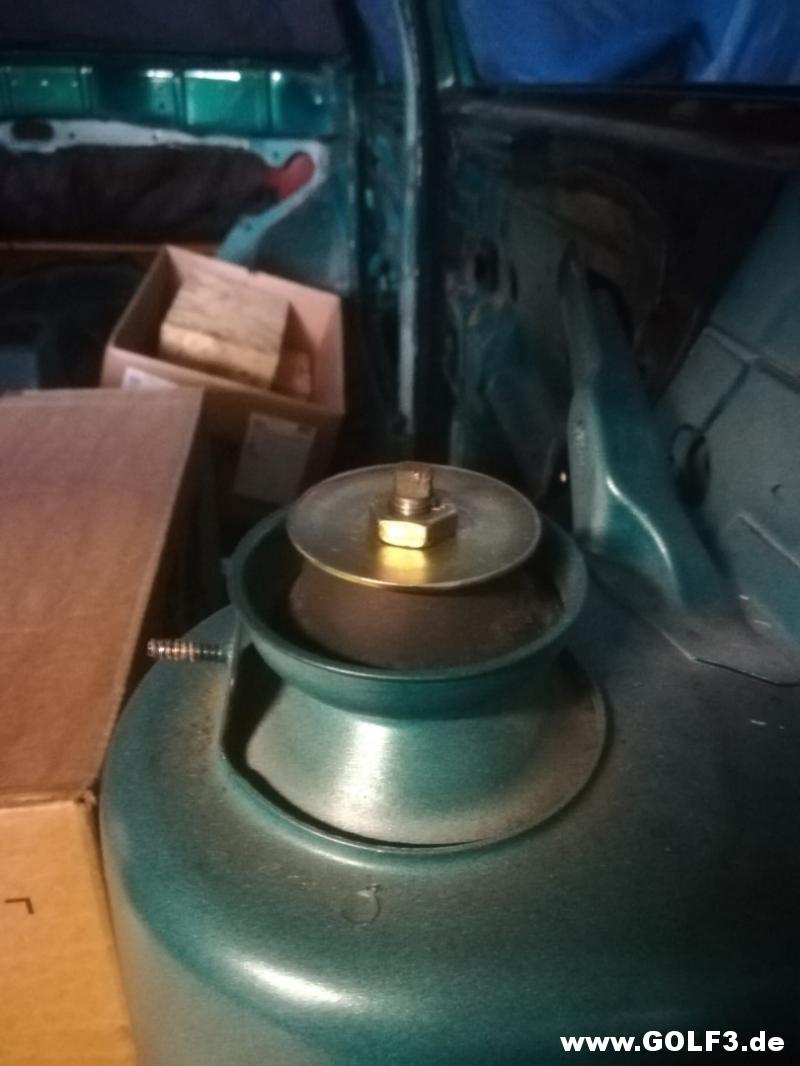

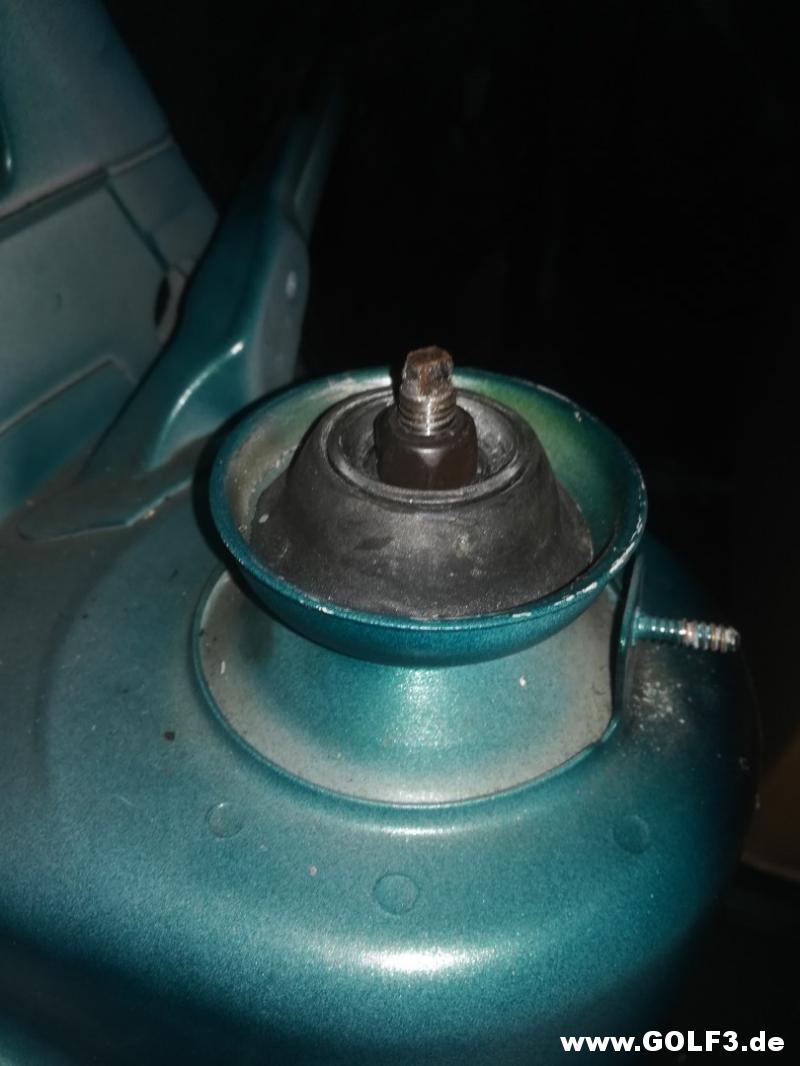

Hinten stellte ich fest das links und rechts unterschiedliche Muttern verwendet wurden.

http://www.golf3.de/direktupload/201...1749484830.jpg



http://www.golf3.de/direktupload/201...1749484911.jpg



http://www.golf3.de/direktupload/201...1749484849.jpg

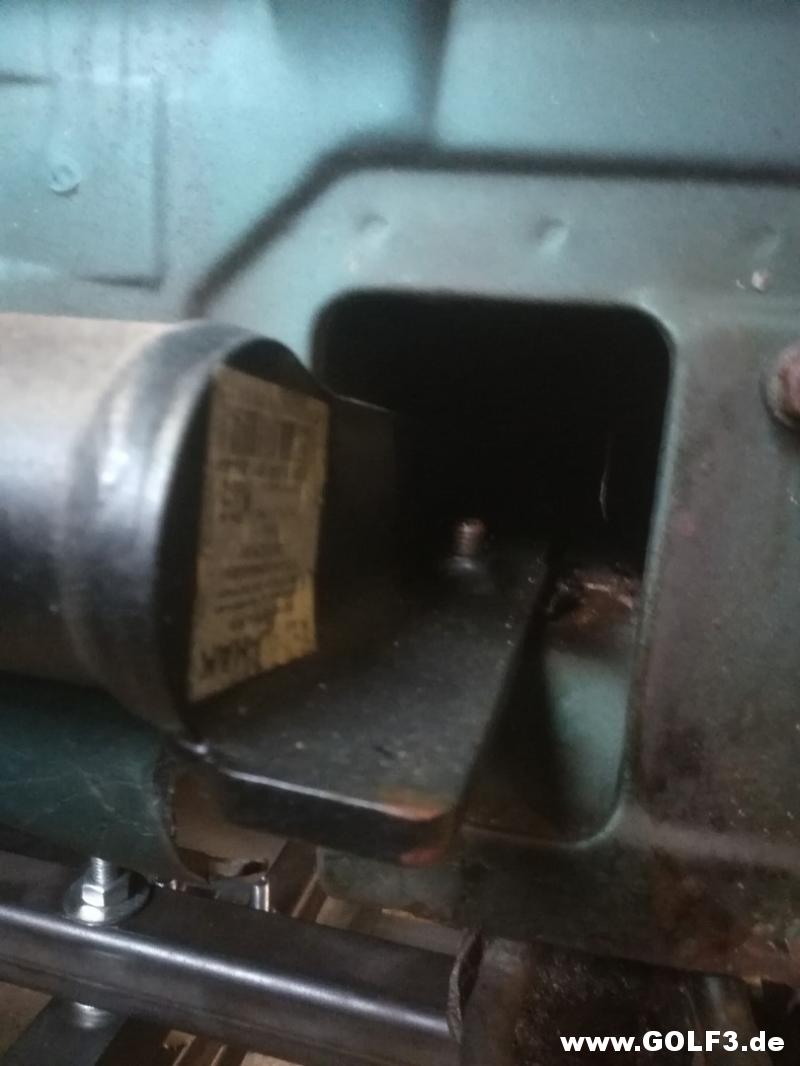

Aufnahme der Anhängerkupplung.

http://www.golf3.de/direktupload/201...1749484869.jpg

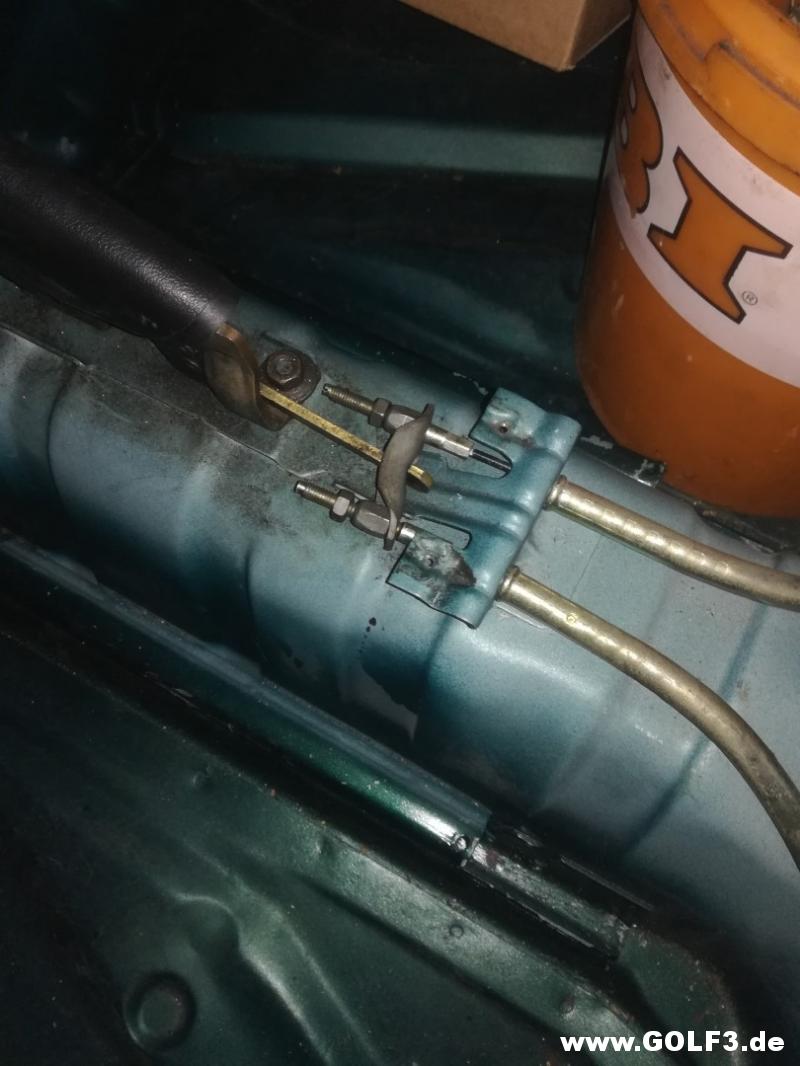

Handbremshebel.

http://www.golf3.de/direktupload/201...1749484932.jpg

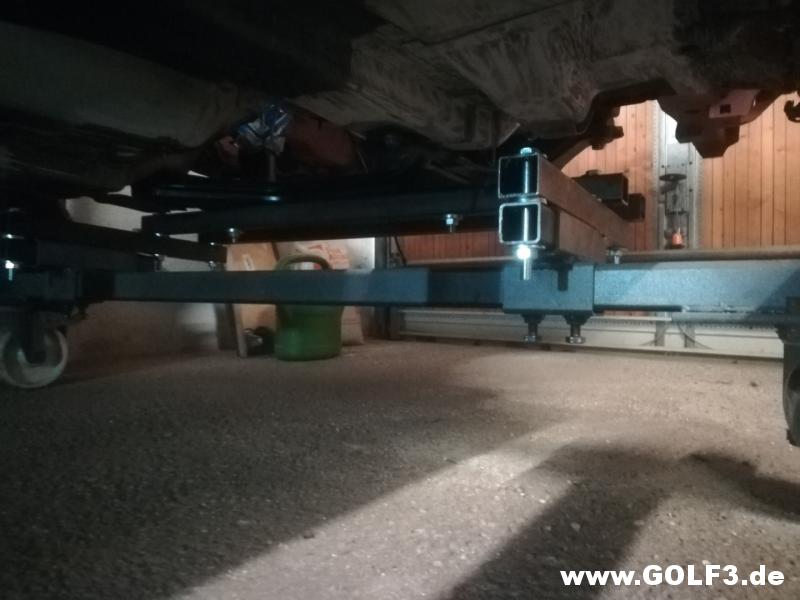

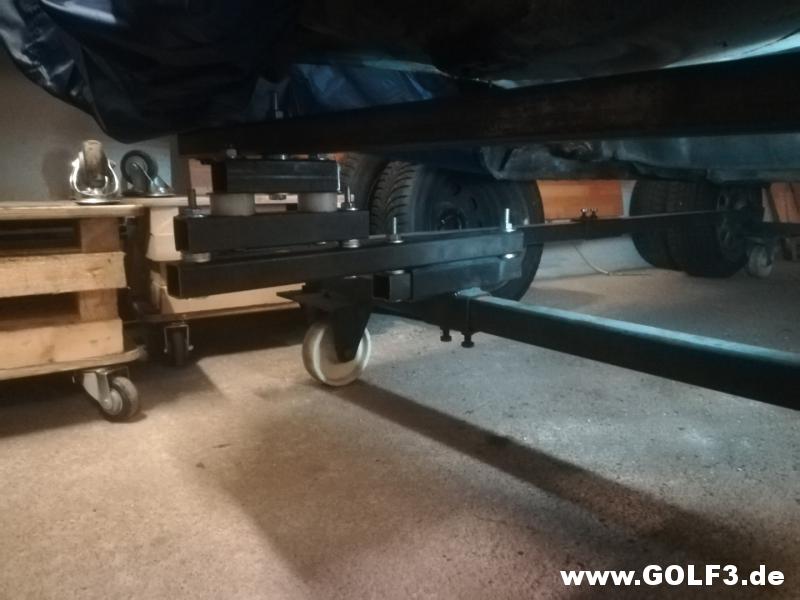

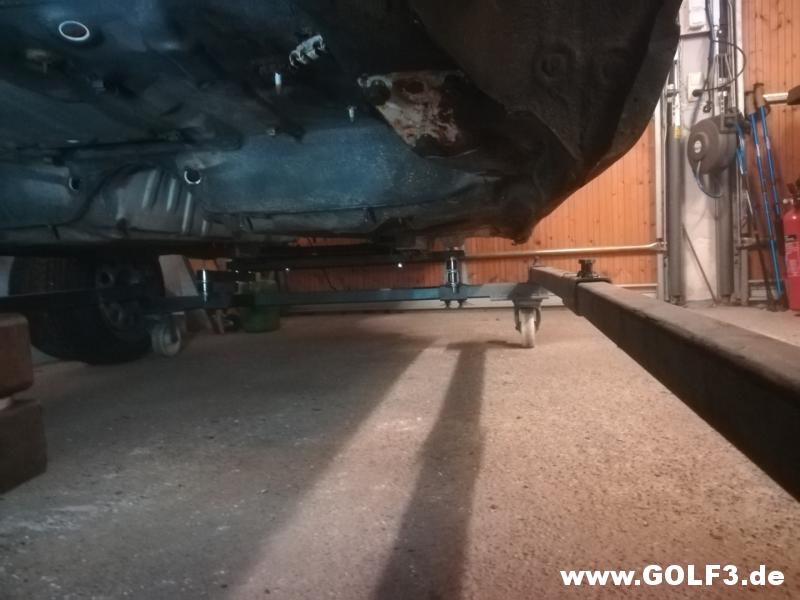

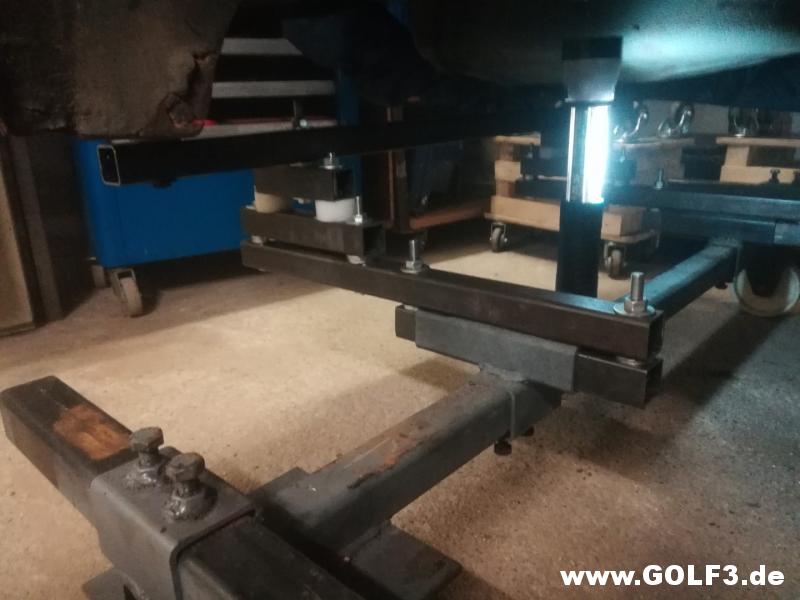

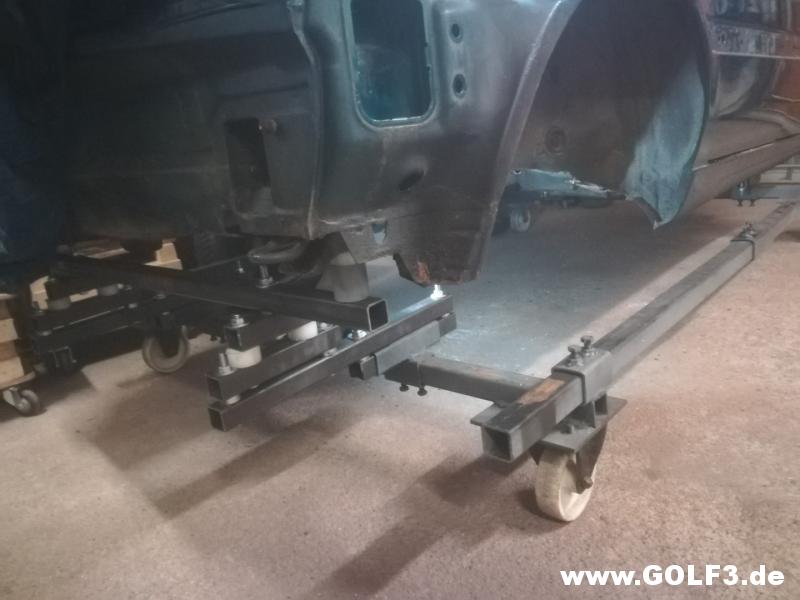

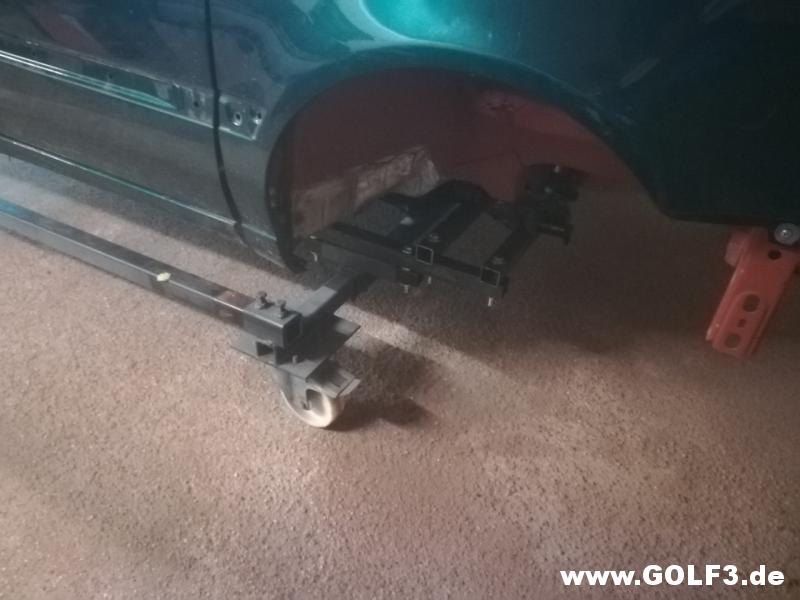

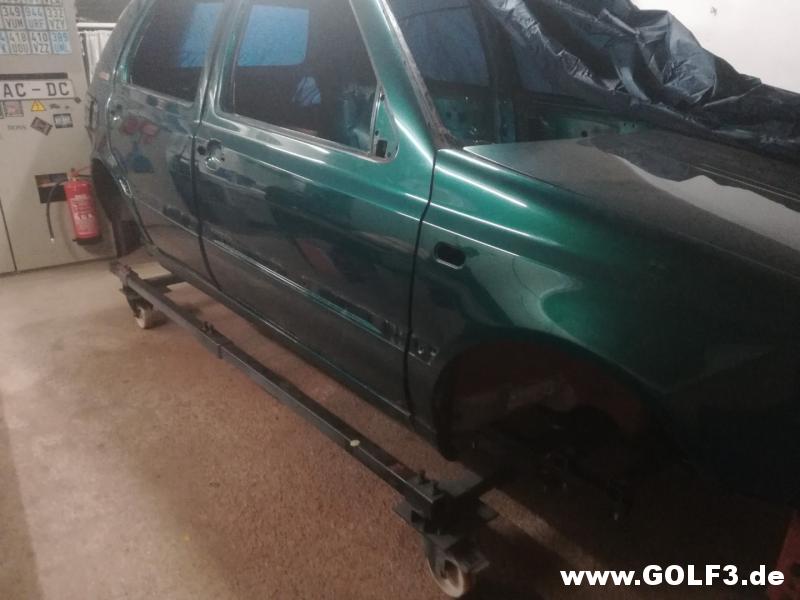

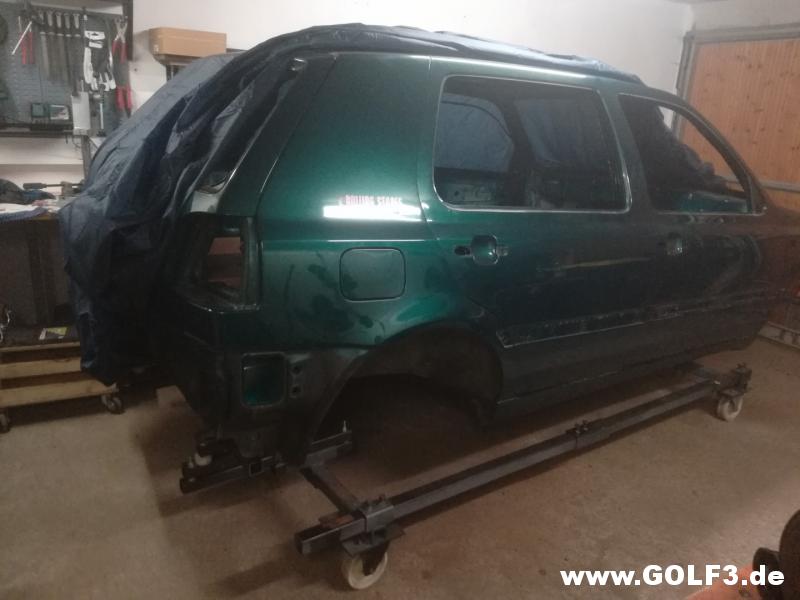

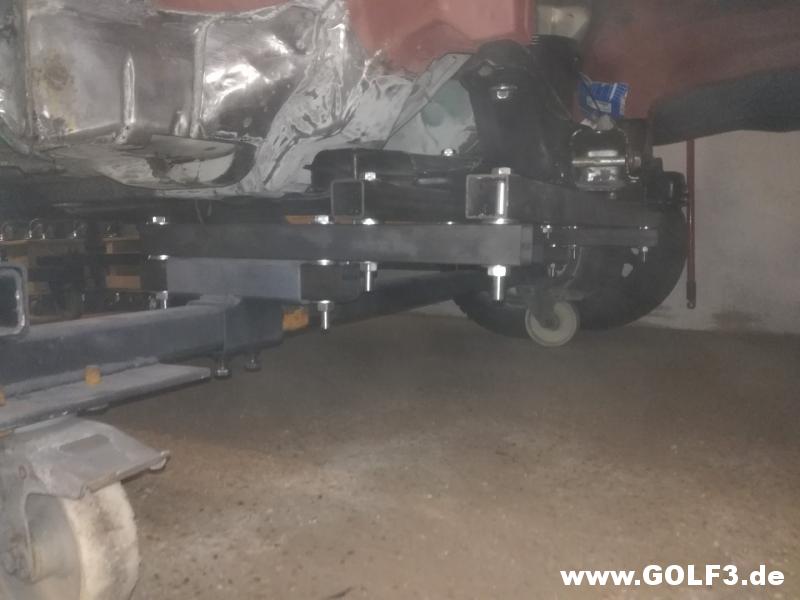

Und so sieht es ohne Achsen aus.

http://www.golf3.de/direktupload/201...1749484971.jpg


http://www.golf3.de/direktupload/201...1749484989.jpg


http://www.golf3.de/direktupload/201...1749485011.jpg


http://www.golf3.de/direktupload/201...1749485032.jpg


http://www.golf3.de/direktupload/201...1749485056.jpg


http://www.golf3.de/direktupload/201...1749485081.jpg


http://www.golf3.de/direktupload/201...1749485109.jpg


http://www.golf3.de/direktupload/201...1749485126.jpg


http://www.golf3.de/direktupload/201...1749485147.jpg

Saubere Arbeit, so wie immer...

--sj

07.03.2025



Jetzt wo die Hinterachse draußen ist geht es an das Zerlegen der Achse.

An sich ist ja nicht viel dran, an so ner Achse aber trotzdem hab ich viele Bilder gemacht um später beim zusammenbau wieder alles so gut wie Original hinzubekommen.

Vor allem wegen den Bremsleitungen und deren Verlauf ist mir wichtig, da ich später wieder die komplette Achse fertig Aufgebaut einbauen will.



Rechts hinten von oben die Ansicht.

http://www.golf3.de/direktupload/201...1749580374.jpg



Verbindungsstück Bremsleitung zum Bremsschlauch.

http://www.golf3.de/direktupload/201...1749580391.jpg


http://www.golf3.de/direktupload/201...1749580411.jpg



Querverbindung zum Bremskraftregler.

http://www.golf3.de/direktupload/201...1749580484.jpg



Bremskraftregler mit allen Anschlüssen.

http://www.golf3.de/direktupload/201...1749580500.jpg


http://www.golf3.de/direktupload/201...1749580521.jpg



Die Feder zum Einstellen vom BKR.

http://www.golf3.de/direktupload/201...1749580538.jpg


http://www.golf3.de/direktupload/201...1749580555.jpg


http://www.golf3.de/direktupload/201...1749580573.jpg


http://www.golf3.de/direktupload/201...1749580589.jpg



Der Verlauf der Leitungen links hinten.

http://www.golf3.de/direktupload/201...1749580604.jpg


http://www.golf3.de/direktupload/201...1749580628.jpg



Nochmals rechts Hinten mit dem Handbremsseil.

http://www.golf3.de/direktupload/201...1749580645.jpg



Der Schlüssel war Goldwert. Ohne hätte ich die Muttern nie gelöst bekommen.

http://www.golf3.de/direktupload/201...1749580664.jpg



Nochmals der BKR ohne Leitung.


http://www.golf3.de/direktupload/201...1749580708.jpg


Und die Feder dazu.

http://www.golf3.de/direktupload/201...1749580754.jpg


http://www.golf3.de/direktupload/201...1749580773.jpg


http://www.golf3.de/direktupload/201...1749580790.jpg


http://www.golf3.de/direktupload/201...1749580808.jpg


http://www.golf3.de/direktupload/201...1749581471.jpg



Achsschenkel rechts Hinten mit der Verbindung der Bremsleitung.

http://www.golf3.de/direktupload/201...1749581491.jpg


http://www.golf3.de/direktupload/201...1749581510.jpg



Die Silent Lager hatten mich echt erschrocken.
Mir ist schon beim Ausbau aufgefallen das sich die Achse eigentlich gar nicht bewegt.
Selbst mit dem Wagenheber wenn ich anheben wollte, ging das Ganze Auto mit nach oben obwohl die Federn bereits demontiert waren.

Die Lagerböcke waren sozusagen fest mit der Achse verbunden.

Es war wie wenn jemand Zement oder so zwischen den Gummi eingestrichen hätte.
Wirklich Steinhart.

http://www.golf3.de/direktupload/201...1749581530.jpg


Und vom Gummi war nicht wirklich mehr was übrig.

http://www.golf3.de/direktupload/201...1749581549.jpg


http://www.golf3.de/direktupload/201...1749581570.jpg



Die Linke Seite genau so.

http://www.golf3.de/direktupload/201...1749581585.jpg


http://www.golf3.de/direktupload/201...1749581602.jpg



Wirklich wie Zement oder Steine.

http://www.golf3.de/direktupload/201...1749581619.jpg




Nur mal zum Testen die Kappen vom Radlager gelöst.
Ging ganz leicht.

http://www.golf3.de/direktupload/201...1749581638.jpg


http://www.golf3.de/direktupload/201...1749581653.jpg



Die Achse einmal gewendet.

Unterseite der Achse mit den Leitungen.

http://www.golf3.de/direktupload/201...1749581678.jpg


http://www.golf3.de/direktupload/201...1749581744.jpg


http://www.golf3.de/direktupload/201...1749581760.jpg


http://www.golf3.de/direktupload/201...1749581803.jpg


http://www.golf3.de/direktupload/201...1749581831.jpg


http://www.golf3.de/direktupload/201...1749581861.jpg


http://www.golf3.de/direktupload/201...1749581878.jpg

07.03.2025



Noch ein paar Vorbereitungen an der Karosse.

Jetzt kann der Rest noch demontiert werden wie die Stange für die Motorhaube.
Da sollte ich normalerweise nicht mehr rein müssen.

http://www.golf3.de/direktupload/201...1749581897.jpg



Der Handbremshebel kann auch raus.

http://www.golf3.de/direktupload/201...1749581913.jpg



Ziemlich leer der Innenraum.

http://www.golf3.de/direktupload/201...1749582110.jpg


http://www.golf3.de/direktupload/201...1749582405.jpg



Die Stopfen können jetzt auch alle raus.

Rechts hinten im Radhaus.

http://www.golf3.de/direktupload/201...1749582419.jpg


http://www.golf3.de/direktupload/201...1749582434.jpg



Links hinten Radhaus.

http://www.golf3.de/direktupload/201...1749582458.jpg


http://www.golf3.de/direktupload/201...1749582475.jpg



Rechts hinten im Radhaus die innere Seitenwand neben den Tankdeckel hat auch schon enormen Rostansatz um den Stopfen.

http://www.golf3.de/direktupload/201...1749582505.jpg



Nachdem ich den Stopfen am Längsträger entfernt hatte war das Loch um einiges größer.

http://www.golf3.de/direktupload/201...1749582661.jpg



Rechts hinten die Achsaufnahme.

http://www.golf3.de/direktupload/201...1749582678.jpg



Bolzen vom Benzinfilter.

http://www.golf3.de/direktupload/201...1749582693.jpg



Das Loch war von dem Stopfen links vom Tankdeckel an der Inneren Seitenwand.

http://www.golf3.de/direktupload/201...1749582706.jpg



Vom Blech an dem der Tank oben befestigt war ist auch nichts mehr übrig.

http://www.golf3.de/direktupload/201...1749582725.jpg



Achsaufnahme links hinten.

http://www.golf3.de/direktupload/201...1749582740.jpg



Nochmal der hintere Unterboden.

http://www.golf3.de/direktupload/201...1749582755.jpg



Hier waren die Tankhaltebänder befestigt.

http://www.golf3.de/direktupload/201...1749582772.jpg



Nochmals vom Tunnel.

http://www.golf3.de/direktupload/201...1749582802.jpg




http://www.golf3.de/direktupload/201...1749582820.jpg



Hintere Sitzbank von unten.

http://www.golf3.de/direktupload/201...1749582836.jpg



Vorne der Längsträger rechts. Hie wurden die Benzinleitungen rausgeführt.

http://www.golf3.de/direktupload/201...1749582852.jpg



Unterlegscheiben vom Hitzeschutzblech an der Reserveradmulde.

http://www.golf3.de/direktupload/201...1749582888.jpg


http://www.golf3.de/direktupload/201...1749582905.jpg




Einer der letzten noch vorhandenen Stopfen am linken Schweller.
Alle anderen wurden vor Jahren für den Tüv bereits zugeschweißt.

http://www.golf3.de/direktupload/201...1749582918.jpg


http://www.golf3.de/direktupload/201...1749582931.jpg



Längsträger links vorne.

http://www.golf3.de/direktupload/201...1749582946.jpg



Halteklammer für die Bremsleitung am linken Bodenblech.

http://www.golf3.de/direktupload/201...1749582992.jpg


http://www.golf3.de/direktupload/201...1749583010.jpg




Die Gasfeder vom Kofferraumdeckel kann jetzt auch raus.

http://www.golf3.de/direktupload/201...1749583022.jpg



Einmal rechts.

http://www.golf3.de/direktupload/201...1749583037.jpg



Und links.

http://www.golf3.de/direktupload/201...1749583053.jpg


http://www.golf3.de/direktupload/201...1749583071.jpg



Die Bilder vom Unterboden sind leider ziemlich durcheinander aber ich hatte nicht wirklich viel Platz um mich unter dem Auto bewegen zu können.

14.03.2025


Da ja nach dem Entlacken auch keine Anti-Dröhnmatten mehr vorhanden sein werden, hab ich mir Schablonen mit Malerband erstellt.

Fußraum Beifahrerseite.

http://www.golf3.de/direktupload/201...1749584489.jpg


http://www.golf3.de/direktupload/201...1749584506.jpg


http://www.golf3.de/direktupload/201...1749584520.jpg


http://www.golf3.de/direktupload/201...1749584538.jpg



Tunnel.

http://www.golf3.de/direktupload/201...1749584598.jpg


http://www.golf3.de/direktupload/201...1749584615.jpg


http://www.golf3.de/direktupload/201...1749584634.jpg


http://www.golf3.de/direktupload/201...1749584661.jpg



http://www.golf3.de/direktupload/201...1749584675.jpg

17.03.2025

Vorrübergehend die Räder vom Rollgestell nochmals demontiert, um die Karosse mehr zur Wand schieben zu können.


http://www.golf3.de/direktupload/201...1749584723.jpg


http://www.golf3.de/direktupload/201...1749584739.jpg


Die Räder dienen als Rammschutz.

http://www.golf3.de/direktupload/201...1749584752.jpg

19.03.2025



Der Aufkleber sollte später auch wieder an die richtige Stelle.

Da ist das Malerband auch sehr hilfreich.


http://www.golf3.de/direktupload/201...1749584805.jpg



Mit dem Bleistift die Schrift abgepaust.

http://www.golf3.de/direktupload/201...1749584824.jpg


http://www.golf3.de/direktupload/201...1749584838.jpg


http://www.golf3.de/direktupload/201...1749584851.jpg


http://www.golf3.de/direktupload/201...1749584866.jpg

21.03.2025



Die Schablone für den Aufkleber ist soweit fertig.
http://www.golf3.de/direktupload/201...1749585036.jpg



Noch ein paar Detail Aufnahmen für den Fall das ich die Aufkleber nicht bekommen sollte und anderweitig erstellen muss.

http://www.golf3.de/direktupload/201...1749585053.jpg


http://www.golf3.de/direktupload/201...1749585065.jpg


http://www.golf3.de/direktupload/201...1749585084.jpg


http://www.golf3.de/direktupload/201...1749585096.jpg


http://www.golf3.de/direktupload/201...1749585111.jpg


http://www.golf3.de/direktupload/201...1749585124.jpg



Nochmals die Schablone für die rechte Seite.

http://www.golf3.de/direktupload/201...1749585137.jpg



Nochmals ne Bestandaufnahme von den Roststellen für später.

http://www.golf3.de/direktupload/201...1749585149.jpg



Radhaus rechts hinten.

http://www.golf3.de/direktupload/201...1749585161.jpg



Längsträger rechts hinten.

http://www.golf3.de/direktupload/201...1749585177.jpg



Das war das Halteblech für den Tank im Radhaus.

http://www.golf3.de/direktupload/201...1749585192.jpg



Längsträger hinten rechts.

http://www.golf3.de/direktupload/201...1749585209.jpg



Radhaus rechts hinten.

http://www.golf3.de/direktupload/201...1749585224.jpg


http://www.golf3.de/direktupload/201...1749585246.jpg


http://www.golf3.de/direktupload/201...1749585259.jpg


http://www.golf3.de/direktupload/201...1749585274.jpg



Halteblech vom Tank.

http://www.golf3.de/direktupload/201...1749585288.jpg


http://www.golf3.de/direktupload/201...1749585303.jpg


http://www.golf3.de/direktupload/201...1749585328.jpg



Radhaus innen rechts hinten.

http://www.golf3.de/direktupload/201...1749585365.jpg


http://www.golf3.de/direktupload/201...1749585380.jpg


http://www.golf3.de/direktupload/201...1749585393.jpg


http://www.golf3.de/direktupload/201...1749585406.jpg



Abschlussblech hinten rechts.

http://www.golf3.de/direktupload/201...1749585461.jpg



PVC noch ein wenig abgekrazt.

http://www.golf3.de/direktupload/201...1749585481.jpg


http://www.golf3.de/direktupload/201...1749585496.jpg


http://www.golf3.de/direktupload/201...1749585512.jpg


http://www.golf3.de/direktupload/201...1749585525.jpg


http://www.golf3.de/direktupload/201...1749585542.jpg



Das Halteblech vom Tank hab ich dann mit der Pumpenzange rausgetrennt.

http://www.golf3.de/direktupload/201...1749585557.jpg


http://www.golf3.de/direktupload/201...1749585570.jpg


http://www.golf3.de/direktupload/201...1749585584.jpg


http://www.golf3.de/direktupload/201...1749585602.jpg



Und dann noch die restlichen Schablonen für die Dämmmatten erstellt.

Fußraum links vorne.

http://www.golf3.de/direktupload/201...1749585616.jpg


http://www.golf3.de/direktupload/201...1749585631.jpg



Fußraum rechts vorne.

http://www.golf3.de/direktupload/201...1749585646.jpg

26.03.2025



Noch ne Dämmmatte vom Fußraum links.

http://www.golf3.de/direktupload/201...1749585688.jpg



So sehen meine Muster aus.

http://www.golf3.de/direktupload/201...1749585700.jpg


http://www.golf3.de/direktupload/201...1749585711.jpg


http://www.golf3.de/direktupload/201...1749585722.jpg


http://www.golf3.de/direktupload/201...1749585736.jpg

28.03.2025


Für die Entlackung und KTL Beschichtung benötige ich noch ein paar Löcher in der Karosse.

Ich hab mir bei Kleinanzeigen ein Reparaturblech für den Schweller innnen links besorgt.

Dieser soll erst mal nur als Muster dienen, um die zugeschweißten Löcher wieder an die originale Positionen setzten zu können.

http://www.golf3.de/direktupload/201...1749614911.jpg



Links Hinten.

http://www.golf3.de/direktupload/201...1749614925.jpg



In der Mitte.

http://www.golf3.de/direktupload/201...1749614942.jpg



Links vorne.

http://www.golf3.de/direktupload/201...1749614996.jpg



Nochmals in der Mitte.
Hier sieht man vom Aussenschweller das Eckige Loch, für die richtige Position.

http://www.golf3.de/direktupload/201...1749615012.jpg



Das Endergebnis am linken Innenschweller.

http://www.golf3.de/direktupload/201...1749615147.jpg



http://www.golf3.de/direktupload/201...1749615162.jpg



http://www.golf3.de/direktupload/201...1749615178.jpg



http://www.golf3.de/direktupload/201...1749615197.jpg



http://www.golf3.de/direktupload/201...1749615216.jpg



http://www.golf3.de/direktupload/201...1749615232.jpg



http://www.golf3.de/direktupload/201...1749615249.jpg



Beim Bodenblech das gleiche, damit die KTL überall hinkommt und wieder ablaufen kann, die Originalen Löcher wieder reingebohrt.

Bodenblech links vorne.

http://www.golf3.de/direktupload/201...1749615297.jpg



Bodenblech links hinten.

http://www.golf3.de/direktupload/201...1749615330.jpg



Bodenblech rechts vorne

http://www.golf3.de/direktupload/201...1749615344.jpg



Bodenblech rechts hinten.

http://www.golf3.de/direktupload/201...1749615361.jpg



Für die Löcher zum rechten Schweller hinten, hab ich mir eine Schablone erstellt,
da die linke Seite auch zu ist.

http://www.golf3.de/direktupload/201...1749615377.jpg



http://www.golf3.de/direktupload/201...1749615390.jpg



Die Schablone dann einfach gespiegelt und links in den Schweller/ Radhaus die Original Löcher wieder erstellt.

http://www.golf3.de/direktupload/201...1749615404.jpg



http://www.golf3.de/direktupload/201...1749615420.jpg



Die Bodenbleche muss ich auf jeden Fall noch tauschen bzw. reparieren.
Das gleiche beim Schweller.

Da sind überall noch Flicken von den Letzten TÜV Reparaturen.

Mal schauen wie das ganze nach dem Entlacken und KTL aussieht.

28.03.2025



Jetzt noch alle restlichen Schrauben und Kleinteile an der Karosse einsammeln.


Abschlussblech hinten rechts.

http://www.golf3.de/direktupload/201...1749615434.jpg



Hinten links.

http://www.golf3.de/direktupload/201...1749615448.jpg



Massepunkt an der Rückleuchte links.

http://www.golf3.de/direktupload/201...1749615489.jpg



Massepunkt an der Rückleuchte rechts.

http://www.golf3.de/direktupload/201...1749615505.jpg




Stopper an der Türe rechts hinten.

http://www.golf3.de/direktupload/201...1749615540.jpg



Handbremshebel.

http://www.golf3.de/direktupload/201...1749615569.jpg




Schrauben vom ABS Steuergerät.

http://www.golf3.de/direktupload/201...1749615606.jpg


http://www.golf3.de/direktupload/201...1749615673.jpg



Sitzkonsole für den Luftauslass der Heizung.

http://www.golf3.de/direktupload/201...1749615702.jpg


http://www.golf3.de/direktupload/201...1749615717.jpg



Für den Türgriff rechts vorne.

http://www.golf3.de/direktupload/201...1749615748.jpg



Für den Türgriff links vorne.

http://www.golf3.de/direktupload/201...1749615761.jpg




Massepunkt A-Säule links.

http://www.golf3.de/direktupload/201...1749615784.jpg



Massepunkt A-Säule rechts.

http://www.golf3.de/direktupload/201...1749615798.jpg



Und der Tankdeckel.

http://www.golf3.de/direktupload/201...1749615827.jpg


http://www.golf3.de/direktupload/201...1749615844.jpg

28.03.2025


Jetzt soll die Karosse für den Transport vorbereitet werden.
Am Besten alles lose, damit so wenig wie möglich an Demontagearbeiten nötig sind.

Bin mir noch unsicher ob ich alle Demontierten Teile ins Auto lege oder doch an der Karosse befestige.




Die Kotflügel hab ich erst mal mit einfachen Schrauben befestigt.

http://www.golf3.de/direktupload/201...1749615913.jpg


http://www.golf3.de/direktupload/201...1749615929.jpg


http://www.golf3.de/direktupload/201...1749615945.jpg


http://www.golf3.de/direktupload/201...1749669394.jpg


http://www.golf3.de/direktupload/201...1749669431.jpg




Noch ein paar Bilder mit allen Anbauteilen.

http://www.golf3.de/direktupload/201...1749669250.jpg


http://www.golf3.de/direktupload/201...1749669266.jpg


http://www.golf3.de/direktupload/201...1749669292.jpg



Innen ist jetzt alles leer.

http://www.golf3.de/direktupload/201...1749669305.jpg


http://www.golf3.de/direktupload/201...1749669352.jpg


http://www.golf3.de/direktupload/201...1749669368.jpg



Schrauben von der Motorhaube.

http://www.golf3.de/direktupload/201...1749669502.jpg


http://www.golf3.de/direktupload/201...1749669525.jpg



Und die Türen.

Rechts vorne oben.

http://www.golf3.de/direktupload/201...1749669571.jpg


Rechts vorne unten.

http://www.golf3.de/direktupload/201...1749669596.jpg




Rechts hinten unten.

http://www.golf3.de/direktupload/201...1749669612.jpg

http://www.golf3.de/direktupload/201...1749669645.jpg




Rechts hinten oben.

http://www.golf3.de/direktupload/201...1749669627.jpg

http://www.golf3.de/direktupload/201...1749669663.jpg




So sieht das ganze ohne Türen aus.

http://www.golf3.de/direktupload/201...1749669770.jpg


http://www.golf3.de/direktupload/201...1749669786.jpg


http://www.golf3.de/direktupload/201...1749669802.jpg


http://www.golf3.de/direktupload/201...1749669816.jpg


http://www.golf3.de/direktupload/201...1749669829.jpg

Ist der in Brüssel gefertigt worden?

Ne wurde in Mosel gefertigt.
Hast du Erfahrungswerte von verschiedenen Fertigungsstandorten?

28.03.2025



Hab noch ein paar Kunststoffmuttern für die Kofferraumverkleidung gefunden.


http://www.golf3.de/direktupload/201...1749669857.jpg


http://www.golf3.de/direktupload/201...1749669872.jpg


http://www.golf3.de/direktupload/201...1749669890.jpg


http://www.golf3.de/direktupload/201...1749669906.jpg



Noch die Maße aufnehmen von der Dämmung innen an der C-Säule Radhaus rechts.

Die Matte hat 125x170mm

http://www.golf3.de/direktupload/201...1749669920.jpg


http://www.golf3.de/direktupload/201...1749669946.jpg



Linke Seite das gleiche.

125c170mm

http://www.golf3.de/direktupload/201...1749669976.jpg

http://www.golf3.de/direktupload/201...1749669991.jpg



Ca 35mm von unten.

http://www.golf3.de/direktupload/201...1749670004.jpg



Und 20mm von der Seite.

http://www.golf3.de/direktupload/201...1749670018.jpg



Noch eine letzte Bestandaufnahme vom Rost am Unterboden.

Hinterachsaufnahme rechts.

http://www.golf3.de/direktupload/201...1749670036.jpg



Hinterachsaufnahme links.

http://www.golf3.de/direktupload/201...1749670050.jpg

http://www.golf3.de/direktupload/201...1749670534.jpg



Radhaus und Längsträger links hinten.

http://www.golf3.de/direktupload/201...1749670064.jpg


http://www.golf3.de/direktupload/201...1749670084.jpg


http://www.golf3.de/direktupload/201...1749670175.jpg


http://www.golf3.de/direktupload/201...1749670189.jpg



Links hinten die Werksaufnahme.

http://www.golf3.de/direktupload/201...1749670203.jpg

http://www.golf3.de/direktupload/201...1749670705.jpg


Längsträger links hinten.

http://www.golf3.de/direktupload/201...1749670216.jpg



Aufnahme für den Endschalldämpfer neben der Reserveradmulde.

http://www.golf3.de/direktupload/201...1749670230.jpg


http://www.golf3.de/direktupload/201...1749670246.jpg


http://www.golf3.de/direktupload/201...1749670260.jpg


http://www.golf3.de/direktupload/201...1749670274.jpg


http://www.golf3.de/direktupload/201...1749670291.jpg



Sitzbank links.

http://www.golf3.de/direktupload/201...1749670306.jpg


http://www.golf3.de/direktupload/201...1749670321.jpg


http://www.golf3.de/direktupload/201...1749670337.jpg

http://www.golf3.de/direktupload/201...1749670588.jpg



Aufnahme für die Tankbänder.

http://www.golf3.de/direktupload/201...1749670355.jpg

http://www.golf3.de/direktupload/201...1749670647.jpg



Öffnung für die Benzinpumpe.

http://www.golf3.de/direktupload/201...1749670370.jpg

http://www.golf3.de/direktupload/201...1749670424.jpg

http://www.golf3.de/direktupload/201...1749670424.jpg

http://www.golf3.de/direktupload/201...1749670627.jpg



Längsträger rechts hinten.

http://www.golf3.de/direktupload/201...1749670383.jpg



Radhaus rechts hinten.

http://www.golf3.de/direktupload/201...1749670501.jpg

http://www.golf3.de/direktupload/201...1749670517.jpg

http://www.golf3.de/direktupload/201...1749670691.jpg


Werksaufnahme rechts hinten.

http://www.golf3.de/direktupload/201...1749670599.jpg

http://www.golf3.de/direktupload/201...1749670612.jpg



Sitzbank rechts.

http://www.golf3.de/direktupload/201...1749670662.jpg


http://www.golf3.de/direktupload/201...1749670676.jpg



Und der Schweller links vorne.

http://www.golf3.de/direktupload/201...1749670719.jpg

02.04.2025


Für die Spritzwand benötige ich auch noch Dämmmatten.

http://www.golf3.de/direktupload/201...1749670881.jpg


Dabei hab ich auch wieder das Malertape verwendet.

http://www.golf3.de/direktupload/201...1749670896.jpg

03.04.2025


An der Schablone von der Spritzwand noch die Löcher ausgeschnitten.

http://www.golf3.de/direktupload/201...1749757947.jpg



Als nächstes kommt der Wasserkasten.


Rechte Seite beim Pollen-Filter.

http://www.golf3.de/direktupload/201...1749757961.jpg


Linke Seite.

http://www.golf3.de/direktupload/201...1749757975.jpg


Einmal komplett.

http://www.golf3.de/direktupload/201...1749757988.jpg


Rechte Seite diesmal die Konturen ausgeschnitten.

http://www.golf3.de/direktupload/201...1749758001.jpg


Linke Seite ausgeschnitten.

http://www.golf3.de/direktupload/201...1749758021.jpg


Und komplett mit den Konturen ausgeschnitten.

http://www.golf3.de/direktupload/201...1749758036.jpg



Dieses Loch hat mir schon viel Ärger bereitet.
Immer wenn ich am Berg stand und es geregnet hatte,
lief das ganze Wasser wie aus Eimern vom Handschuhfach raus.

http://www.golf3.de/direktupload/201...1749758050.jpg



Als Vergleich für später noch ein paar Bestandsbilder.


Links vorne.

http://www.golf3.de/direktupload/201...1749758064.jpg


http://www.golf3.de/direktupload/201...1749758078.jpg


Mitte

http://www.golf3.de/direktupload/201...1749758091.jpg


http://www.golf3.de/direktupload/201...1749758103.jpg


http://www.golf3.de/direktupload/201...1749758118.jpg


Rechts vorne.

http://www.golf3.de/direktupload/201...1749758153.jpg



Zu beginn vom Projekt hatte ich schon versucht das Blech rauszuschneiden,
aber damals hatte ich noch die ganze Dämmung innen verbaut.
Das war mir zu gefährlich das etwas anfängt zu brennen.

http://www.golf3.de/direktupload/201...1749758167.jpg



So sehen die fertigen Schablonen aus.

Wasserkasten, Spritzwand und vom Radhaus hinten.

http://www.golf3.de/direktupload/201...1749758183.jpg



Für die linke Seite noch ne Schablone.

http://www.golf3.de/direktupload/201...1749758245.jpg


http://www.golf3.de/direktupload/201...1749758276.jpg


http://www.golf3.de/direktupload/201...1749758289.jpg


http://www.golf3.de/direktupload/201...1749758302.jpg



Noch die Maße aufnehmen von der Dämmung innen in den Türen.

Die vordere Türe.

http://www.golf3.de/direktupload/201...1749758315.jpg


Start vom Messpunkt, wo die Crash Stange entlang geht.

http://www.golf3.de/direktupload/201...1749758329.jpg


Bis Anfang Dämmmatte sind 280 mm.

http://www.golf3.de/direktupload/201...1749758344.jpg


Und Unterkante bis Loch von der Zierleiste 45 mm.

http://www.golf3.de/direktupload/201...1749758358.jpg



Hintere Türen.

http://www.golf3.de/direktupload/201...1749758370.jpg


Unterkante zum Befestigungsloch Zierleiste wieder 45 mm.

http://www.golf3.de/direktupload/201...1749758383.jpg


Und vom Befestigungspunkt Crash Stange 50 mm.

http://www.golf3.de/direktupload/201...1749758396.jpg



Zuerst dachte ich, das ich alle Anbauteile im Innenraum verstauen könnte,
um mir die Demontagezeit bei CarBlast sparen zu können.

Leider war da zu wenig Platz und ich verbaute die Teile wieder Handfest an der Karosse.

http://www.golf3.de/direktupload/201...1749758198.jpg


Die Spritzwand hab ich nur mit Kabelbinder befestigt.

http://www.golf3.de/direktupload/201...1749758214.jpg


Die Türen mit Panzer-tape.

http://www.golf3.de/direktupload/201...1749758409.jpg


http://www.golf3.de/direktupload/201...1749758460.jpg


http://www.golf3.de/direktupload/201...1749758422.jpg


Den Kofferraumdeckel hab ich mit den Schrauben Handfest befestigt.

http://www.golf3.de/direktupload/201...1749758447.jpg



Jetzt ist die Karosse Transport bereit.

http://www.golf3.de/direktupload/201...1749758472.jpg



Als Update, da ich es Vergessen hatte zu erwähnen.

Am 14.03.2025 ließ ich mir ein Angebot von CarBlast bzw. ABL Entlackungsfabrik ein Angebot erstellen.

Die Karosse wird dabei Thermisch entlackt, Chemisch entrostet und anschließend KTL beschichtet.


Nach ein paar Tagen Bedenkzeit hab ich dann am 18.03.2025 zugesagt.

Der Transport ist im Angebot enthalten, leider hat CarBlast nur einen sehr langen LKW. Und da ich in einer Wohnsiedlung bin musste ich überlegen wie ich die Karosse zu einem Übergabepunkt bringe.


Ab den 17.04.2025 sollte die Karosse dann abhol bereit sein.

Nach ein paar Tagen hab ich dann eine Lösung gefunden.
Meine Stamm-Werkstatt hat sich angeboten das Auto mit dem Autotransporter abzuholen und bei sich zu Lagern.

Ab den 17.04.2025 steht die Karosse dann in einer Warteliste und wenn der LKW im Umkreis unterwegs ist, wird er abgeholt.

Von jetzt an heist es warten und z.B. an den Achsen und anderen Teilen weiter bauen.

dann könnte das ja Deiner sein ?

https://www.facebook.com/share/r/16Yct52y3J/

mit dem Alex hab ich auch schon ewig telefoniert, hab mich aber gegen dieses Prozedere entschieden.

bin mal gespannt

:cool2:Ja das ist er:cool2:

Danke für den Link, hatte heute Mittag mit ABL / CarBlast telefoniert ob das Video gemacht wurde aber noch keine Antwort bekommen.

Du ziehst das konsequent durch, alle Achtung. Nebst dem finanziellen auch eine Frage der Motivation, wo manche diese verlieren und dann teilfertige Projekte verkaufen. Hoffentlich fällst Du nicht in so eine Phase, wäre Schade um die investierte Lebenszeit & Mühe.

Bei Car Blast war ich mal wegen "gewöhnlicher Karosseriearbeit" vor Ort. In der schwäbischen Pampa, ein kleines Dorf (Breitenfürst). Das ist schon erstaunlich was da so alles rumsteht. Vom gewöhnlichen T4, nem auch nicht soooo besonderen W126, zu irgendwas megaexotisches von Porsche Classic, Autos aus Übersee... und das in dem .... 500 Einwohner Dörfli? Aber die haben ihren Ruf und machen ihre Arbeit.

Und dann eben ein Golf III. Klasse Aktion.
